Чем удобна вышка – тура?
Одним из основных вспомогательных приспособлений на любой строительной площадке является вышка – тура Она мобильна, её легко перемещать по мере выполнения работ на отдельных участках.
Собирать и демонтировать такие вышки можно буквально за 20 минут несколькими рабочими. Вышки имеют достаточно жёсткую конструкцию, что обеспечивает их надёжность и устойчивость.
Техническая характеристика вышки позволяет выполнять работы на большой высоте и быстро перемещаться на другой участок. Зачастую вышка – тур становится необходимым приспособлением в строительном деле.
Какие материалы можно использовать для изготовления вышки?
Тура, изготовленная кустарным способом, может иметь вид разборной и неразборной конструкции. Конечно, разборный вариант более удобен в эксплуатации. В разобранном виде её легко и компактно можно перевозить на разные строительные объекты.
Разборка и сборка не займёт много времени. А вышедшие из строя элементы конструкции и крепления легко заменить.
А Вы знаете, что такую вышку не сложно изготовить самостоятельно из остатков металлических элементов на стройке и не тратить средства на покупку вышки – туры заводского изготовления.
Для изготовления вышки потребуются следующие материалы:
- Для стоек вышки применимы профильные трубы диаметром не менее 30 мм.
- Для укосин жёсткости потребуется труба диаметром 15 мм. или уголок с шириной полки 30 мм.
- Для перемычек можно использовать стальную трубу диаметром 25 мм.
- Можно с одной стороны приспособить колёса, они обеспечат удобство перемещения вышки.
Порядок изготовления вышки — туры
Вначале из трубы диаметром 15 мм. нужно изготовить отрезки по 2 метра по количеству планируемых секционных площадок вышки. На каждую секцию понадобится по четыре таких отрезка. Концы этих труб сплющивают для удобства крепления на основные стойки вышки.
Следующим этапом будет подготовка стоек вышки. Для этого профильная 30 мм. труба режется на отрезки в 1,5 и 0,75 м. Малые отрезки пойдут на изготовление ног конструкции, а трубы длиной полтора метра будут ступеньками.
При изготовлении неразборной конструкции, все элементы надёжно свариваются электросваркой с тщательной проверкой качества швов. Расстояние между труб ступенек не должно превышать 30 см. В конечном результате к основным стойкам монтируются колёса.
Изготовление сборно-разборной вышки более сложный процесс и потребует специальных крепёжных узлов (зажимных хомутов или болтов). Кроме того, для крепления элементов конструкции болтами необходимо просверлить много отверстий в трубах.
Вышка тура, описание устройства.
Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских рам, имеющих три ступени.
Параллельные рамы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках гантелей. Нижние секции устанавливаются на два основания, которые соединены между собой объемной диагональю.
Основания имеют четыре винтовых опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.
Вышка имеет комплект настилов, который состоит из двух типов – сплошного и с люком.
Для обеспечения устойчивости вышка может быть снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.
Вышка должна устанавливаться строго вертикально при помощи винтовых опор. Настил вышки должен иметь ровную поверхность.
Вышка может быть оборудована стабилизаторами для обеспечения ее наибольшей устойчивости. Если существует опасность опрокидывания ветровой нагрузкой или другими факторами, вышку требуется укрепить к зданию растяжками как можно ближе к верхнему ярусу. Необходимо выполнять требования СНиП Ш-4-80 «Техника безопасности в строительстве» и ГОСТ 24258-88.

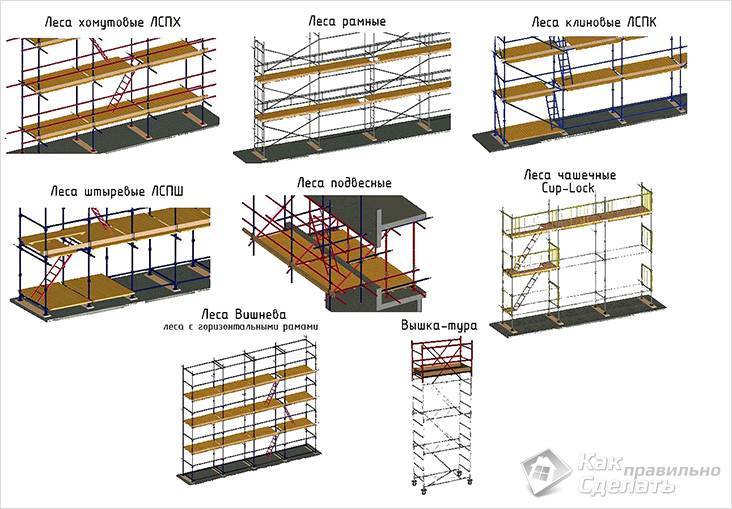

Виды строительных лесов
Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.
Клиновые
Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.
Рамные
Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.
Штыревые
В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.
Хомутовые
Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

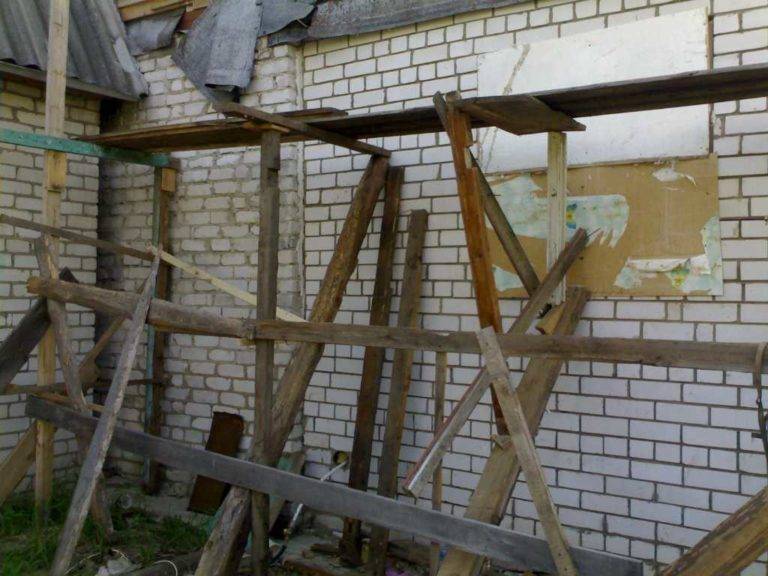

Из досок

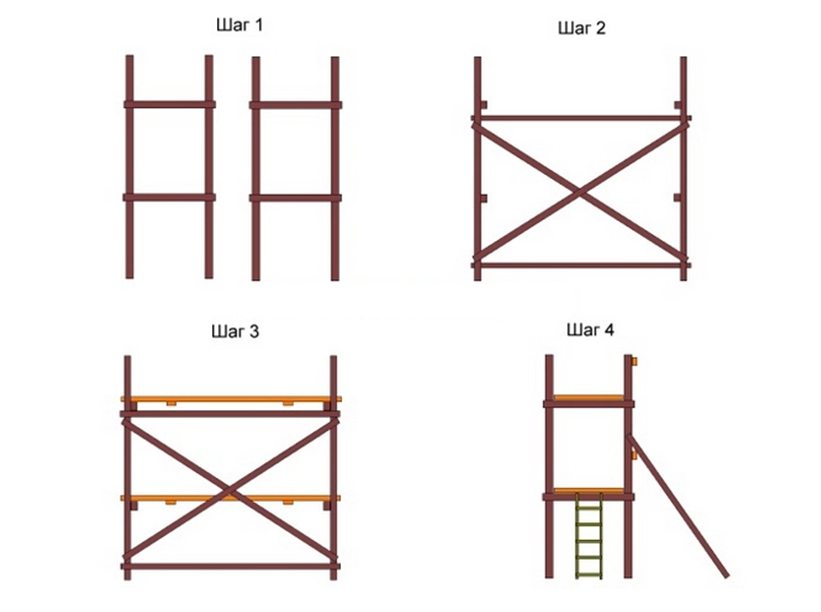

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:
- Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
- Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
- Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
- На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
- На стойки крепите перила и фиксируете лестницу.
При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.
Из какого материала изготавливают строительные леса: фото изделий
Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.
Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.
Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.
Металлические конструкции лесов наиболее популярны сегодня
Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.
Общее строение лесов
Независимо от типа соединения частей конструкции и ее типа, все леса состоят из схожих элементов, таких как:
- вертикальные ребра (стойки);
- диагональные ребра жесткости (делают всю конструкцию прочной)
- горизонтальные поперечины;
- перемычки под настил;
- дощатый настил для перемещения рабочих;
- упоры, придающие приспособлению стабильность и не дающие ей заваливаться вперед и назад;
- защитное ограждение для защиты рабочих от падения в процессе работы;
- лестница для передвижения между рядами.
Количество и размер элементов варьируется в зависимости от масштабности и сложности объекта. Для облегчения сборки лесов можно построить схематичный чертеж.
На сколько лет рассчитаны металлические мостки
Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.
Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

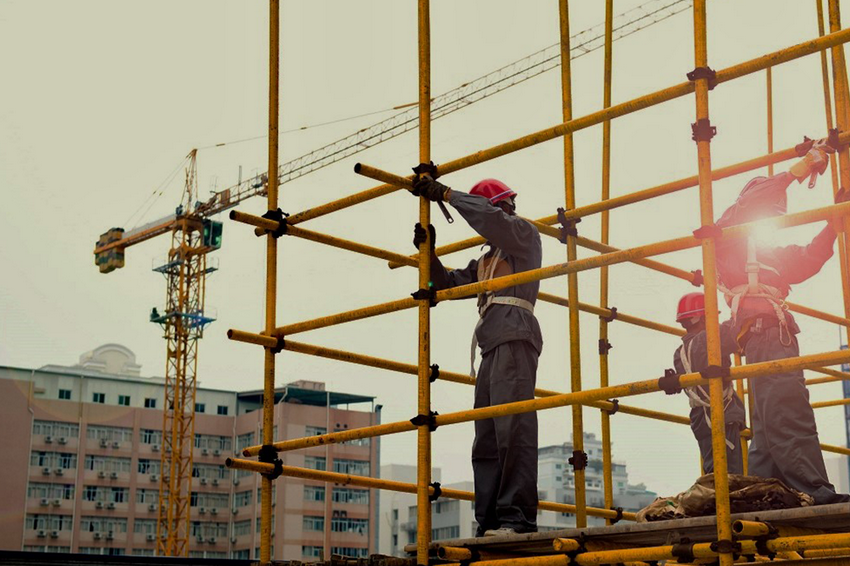

Особенности металлических лесов
Если большого желания делать своими руками строительные леса из дерева не обнаруживается, можно приобрести готовую конструкцию из металла. Затраты, безусловно, будут заметными, но на таких лесах можно проводить строительные работы любой степени сложности с большими нагрузками на опоры и настил.
Металлические леса удобны тем, что их можно по окончании стройки разобрать своими руками, сложить в подсобное помещение и затем использовать при проведении ремонтных работ в будущем.
Промышленность выпускает конструкции из металла нескольких видов:
- штыревые;
- хомутовые;
- рамные;
- клиновые.
В штыревых лесах петли в виде штырей приварены на вертикальных стойках, а перекладины заканчиваются крючками, предназначенными для соединения. Сборка осуществляется просто и быстро, работать на таких лесах удобно со зданиями стандартных форм, если предстоит отделка выступов, фигурных эркеров, лучше выбрать другую основу.
Леса с высотой не более 40 м производят из металлических труб, которые закрепляются специальными хомутами. Сборку можно сделать своими руками, при необходимости такие строительные леса легко перенести на новое место. Работу с очень тяжелыми грузами на них выполнять не рекомендуют, потому что хомутовые крепления имеют ограничения по нагрузкам.
Часто металлические леса выпускают в виде модулей из рам, которые сваривают из труб и укрепляют укосинами. Конструкцию можно с помощью дополнительных модулей удлинять и увеличивать в высоту. Одна секция обычно имеют высоту, равную 2 м, длину от полутора до 3 м, глубина горизонтальной части обычно составляет 1 м.
Клиновые леса из металла имеют более сложные места соединений, состоящие из дисков с отверстиями, приваренных к вертикальным стойкам, и труб со специальными замками, напоминающими пасть хищников. Замок заводится на диск, в сквозное совпадающее отверстие вставляется клин. Леса можно легко собрать и разобрать своими руками, перенести, куда потребуется, на них удобно выполнять любые работы.
Выбирать вид строительных лесов нужно осмотрительно, учитывая специфику предстоящей работы, нагрузку и финансовые возможности. Можно приобрести пиломатериалы и сделать конструкцию полностью своими руками или купить готовые металлические изделия, которые останется только собрать.

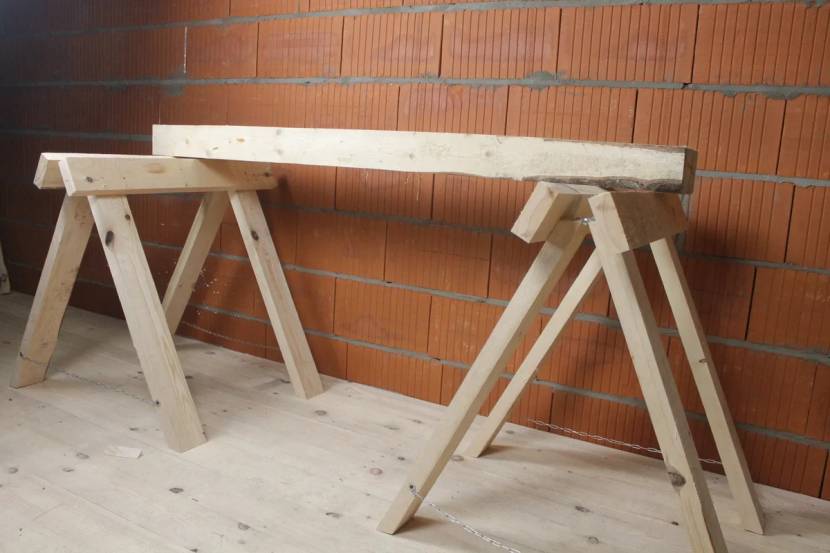

Верхняя площадка ко́злов
К ней всего несколько требований – она должна быть максимально ровной, устойчивой и выдерживать вес стоящего на ней человека. Кроме того, нужно учитывать массу инструментов, вёдер с краской штукатуркой и т.п. Оптимальная нагрузка будет составлять не менее 150 кг. Ширина площадки не должна быть шире, чем дверные проёмы, а высота – не превышает 1,5 м, иначе ко́злы неудобно будет разворачивать по периметру.
В среднем, на изготовление подмостков уходит около 13-14 метров обрезной доски. В результате таких затрат вы получите надёжную конструкцию, которая пригодится для любого ремонта или в качестве заменителя лестницы-стремянки.
Верхняя часть подмостков не должна быть слишком узкой или широкой Источник yandex.net

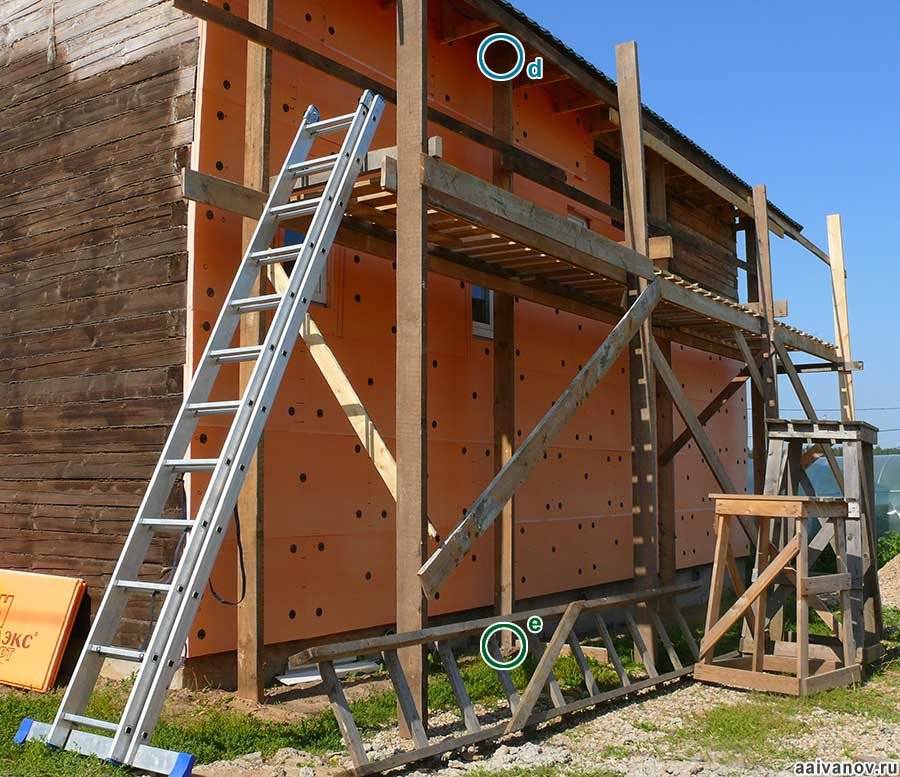

Как собрать деревянные леса
Что понадобится для монтажа лесов
Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).
Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.
Сборка каркаса
Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».
Подготовка дополнительных стоек
Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Монтаж настила
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
Процесс изготовления
Изначально следует своими руками сколотить правильный каркас. В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева.
Каркас
Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.
Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см. Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.
- При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.
- Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.
- Чтобы конструкция получилась устойчивой, на каждой ее боковой стороне нужно сделать диагональные распорки, которые будут выполнять функции ребер жесткости и не дадут лесам качаться.
Настил
Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.
Люки и лестницы
Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.
Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж. Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.

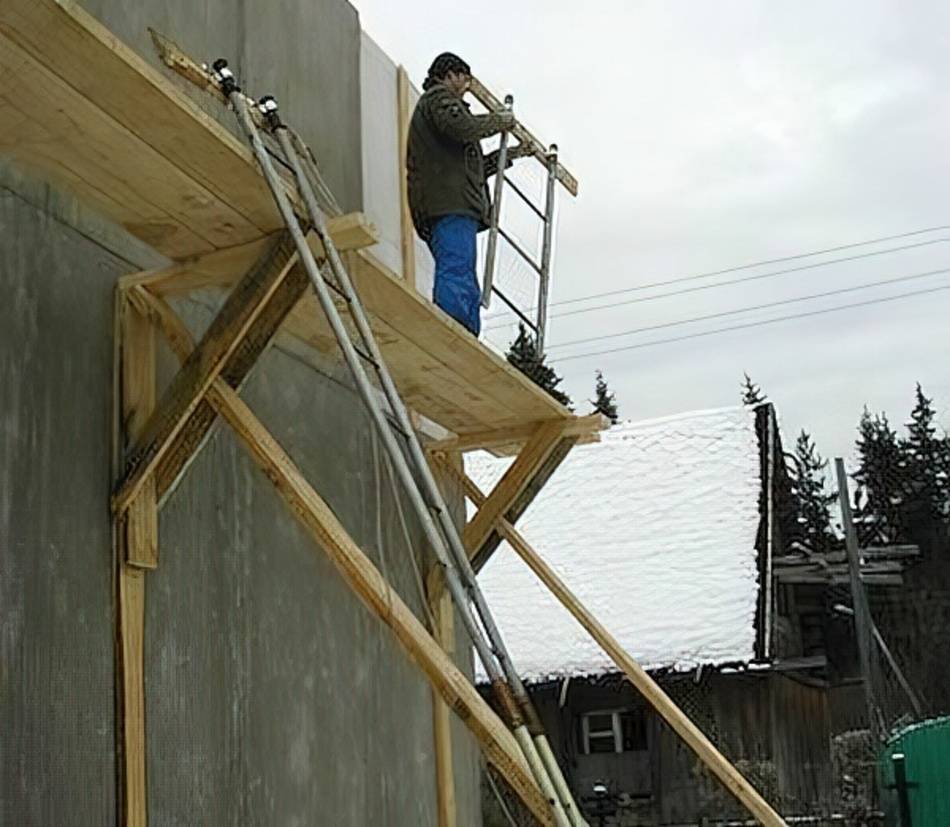

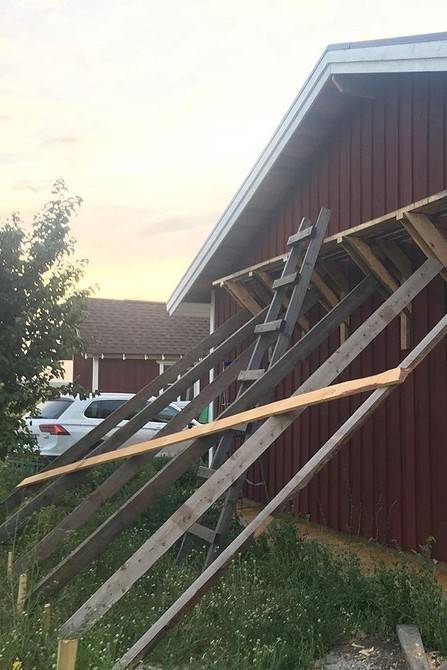

Приставные подмостки
Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.
Из двух досок длиной в 1 м делают опору. Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев. Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.
В созданное сторонами угла пространство укладываются щиты с каждой стороны, которые обеспечат жесткость конструкции. Сверху кладут настил.
На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы. От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.
Инструкция по изготовлению
Как сделать леса из профильной трубы? Работа выполняется в следующем порядке:
- разработка чертежа;
- подготовка материалов и инструментов;
- сборка конструкции.
Что входит в чертеж
Начальный этап сооружения подмостков заключается в разработке чертежа и определении размеров конструкции, чертеж позволяет правильно определить количество необходимых для изготовления материалов.
Чертежи строительных лесов можно разработать самостоятельно или найти в интернете. На эскизе должны быть указаны:
- ширина конструкции;
- высота подмостков;
- места расположения горизонтальных перекладин, лестницы, откосов и иных элементов конструкции;
- габаритные размеры профильных труб, используемых для сборки.
Схема строительных лесов для изготовления
Подготовительный этап
Чтобы соорудить самодельные леса, потребуются:
- профильная труба с сечением не менее 30 мм (30х30, 40х30 и так далее) для изготовления стоек;
- профильная труба сечением не менее 25 мм (25х25, 25х30, 25х35 и так далее) для перемычек и иных функциональных элементов (лестница, держатели для настила и так далее);
- профильная труба сечением 15 мм для распорок;
Трубы для изготовления строительных лесов
обрезная доска или металлический лист для настила.
Из инструментов потребуются:
- болгарка для резки металлических труб в соответствии с размерами, указанными на чертеже;
- сварочный аппарат. В большинстве случаев рамы подмостков соединяются при помощи сварки. Если нет опыта работы со сварочным аппаратом, то можно использовать иные виды соединений, например, при помощи уголков и болтов;
- инструменты для разметки;
- строительный уровень;
- дрель для просверливания отверстий;
- молоток;
- саморезы или болты для крепления настила.
Сборка и установка
Как сделать леса самому? После подготовки необходимых материалов и инструментов требуется подготовить участок земли, на котором будет произведена установка конструкции.
Земля равняется в горизонт и тщательно утрамбовывается.
Для придания конструкции большей устойчивости под стойки подмостков устанавливаются деревянные подкладки.
Схема установки подкладок
Далее работа выполняется в следующем порядке:
- из труб, имеющих диаметр сечения 15 мм, изготавливают распорки. Для этого они нарезаются в соответствии с заданными размерами + 12 см (для крепления). С каждой стороны на длину 6 см делается надрез. Затем разрезанная область расплющивается;
Сооружение распорок
- из труб больших диаметров изготавливаются переходники, позволяющие увеличить высоту подмостков. Для сооружения переходников необходимо:
- нарезать трубы с сечением 25 мм на отрезы длинной 30 см;
- нарезать трубы, имеющие сечение 30 мм на отрезы длинной 8 см;
- надеть отрезы труб с большим диаметром на середину труб с меньшим диаметров и для придания конструкции прочности приварить;
Изготовление переходников для увеличения высоты подмостков
- сборка рамы. К стоякам, изготовленным из труб с самым большим сечением, привариваются горизонтальные распорки;
При сборке рамы в виде лестницы для удобства подъема горизонтальные распорки рекомендуется размещать через каждые 30 см. На второй раме достаточно установить 2 или 3 в зависимости от высоты горизонтальных распорки.
Рамы-основания для строительных лесов
- подготовленные рамы устанавливаются на место и производится монтаж диагональных распорок. В большинстве случаев сборка производится при помощи болтов;
Установка и соединение рам с диагональными распорками
- проверка уровня и выравнивание конструкции при необходимости;
- монтаж настила.
Процесс самостоятельного изготовления строительных лесов без сварки представлен на видео.
Для продления срока службы изготовленные строительные подмостки рекомендуется покрасить. В случае использования дерева для сооружения настила проводится предварительная защитная пропитка древесины.
