Сварная арматурная сетка для бетонных работ

Производство, станки и другое оборудование

Станкостроительная промышленность предлагает большое количество моделей станков для производства сетки арматурной. Всё многообразие станков делится на две группы:

ручное оборудование для мелкосерийного производства;
автоматическое для массового выпуска изделий.

Ручное оборудование предназначено для организации экономичного производства сварной сетки. Машина отличается простотой конструкции и стоимостью, в разы меньшей по сравнению с машинами многоконтактной автоматической сварки. Использование ручной линии сварки сеток позволяет быстро и максимально эффективно организовать производство этого вида продукции. К уникальным особенностям ручных линий следует отнести возможность изготовления нестандартных арматурных сеток (например, с прутками различного диаметра).

Ручная линия сварки УТС-102

Ярким представителем данного вида оборудования может служить ручная линия сварки УТС-102.

Линия для изготовления арматурных сеток из мерных прутков работает с предварительно правлеными и нарезанными в размер прутками, которые из бункерных лотков в автоматическом режиме подаются в зону сварки. Подача поперечных прутков осуществляется из бункера, а продольные прутки загружаются в позицию автоматической подачи к сварочному порталу вручную.

Станок по производству армированной сетки

Автоматическая линия для изготовления сварных сеток WPA работает с продольной проволокой при размотке с бухт. Правленые и нарезанные в размер поперечные прутки подаются из бункерных лотков в автоматическом режиме в зону сварки.

Данная линия работает с комбинированной подачей продольной проволоки с бухт и мерного прутка.

Сварочный портал, который является основной частью линии, для повышения производительности часто комплектуется модулем подачи поперечного прутка и дополнительными модулями:

подачи продольных прутков;
пневматической гильотины;
пакетировщика.

К этому классу станков относятся:

полуавтоматическая многоточечная машина сварки сеток (ЛТС-1000К1);
автоматическая многоточечная машина сварки сеток (МТМ-2000К1-1).

Виды сетки для фундамента: что предлагает строительный рынок в 2021 году

Как правило, фундаментная арматура изготавливается из стали класса Ат400С-Ат1200С. Наряду с ней в частном строительстве последние 10 лет активно применяется армосетка из композитного материала, которая позволяет снизить смету. Далее мы расскажем об особенностях этих двух видов сетки. Сейчас же рассмотрим, по каким признакам классифицируют арматуру по:

материалу: композитная и металлическая;
методу связки: сварная решетка, переплетенные между собой прутья (сетка-рабица);
методу производства: круглая холоднонатянутая арматура, горячекатные стержни, арматурные канаты;
внешнему виду: квадратные или круглые стержни, рифленая или гладкая поверхность;
целевому назначению: распределительная — для равномерного горизонтального распределения нагрузки, рабочая — для уменьшения мощностной нагрузки.

Преимущество сетки, выполненной из ребристой арматуры с круглыми сечениями, в том, что она придает добавочную жесткость при сцеплении с бетонной массой. Чаще всего такой материал используется в качестве арматурного состава в местах с повышенной нагрузкой.

В зависимости от типа и материала каждая арматура имеет свои прочностные характеристики, однако согласно стандартам ГОСТ, она должна хорошо сцепляться с бетонной массой, обладать достаточной эластичностью и высокими показатели прочности на нагрузку и растяжение, быть устойчивой к коррозии и агрессивным компонентам, входящим в состав бетона.

Особенности металлической армосетки

Сталь была, есть и остается классикой среди прочего армирующего материала. Сложно представить какую-либо стройку без железных стержней или сетки, которые традиционно укладывают в опалубку. Арматурная металлическая сетка является разновидностью сварной сетки и производится из гладких или ребристых прутков.

К преимуществам металлической армосетки можно отнести:

высокую степень надежности и прочности, проверенную веками;
устойчивость к огромным нагрузкам;
для скрепления двух полотен сетки можно использовать сварку, что значительно увеличивает прочность соединения;
благодаря отличной электропроводимости через сетку можно пускать ток и таким образом прогревать бетон в домах, расположенных в северных районах;
высокий коэффициент изгиба, то есть металлическую арматуру можно сгибать и задавать нужную форму;
оцинкованная сталь практически не корродирует и не деформируется, поэтому способна десятилетия сохранять целостность;
металлическая сетка не ломается под давлением, чего нельзя сказать о композитной.

Как правило, фундаментная арматурная металлическая сетка выполнена в виде решетки. Прутья в ней расположены перпендикулярно друг друга. И сварены в местах пересечения по методу контактной точечной сварки. Размер ячеек — 100*100, 150*150 или 200*200. Диаметр прутка — 3-12 мм. Чем тяжелее конструкция, тем больший диаметр арматуры потребуется для заливки фундамента.

Особенности композитной армосетки

Основой для композитных сеток служит минеральное сырье — стекло, базальт, углерод, а связующим материалом — эпоксидная смола. В процессе производства базальтовые или стеклопластиковые нити (волокна) скручивают и склеивают между собой с помощью полимерных связующих. Этот экологичный материал востребован на рынке строительства эко-домов

Преимущества таких армосеток:

легкость, компактность и удобство транспортировки;
стойкость к коррозии, щелочи, кислоте и соли;
низкая теплопроводность;
высокая прочность на растяжение.

Существует также ряд недостатков, который нужно учитывать:

срок службы композитных сеток в фундаменте меньше, чем срок службы металлических (50-60 лет против 130-150 лет);
узкая сфера применения;
композитная армосетка не подходит для укрепления фундамента высотных и промышленных зданий;
низкий коэффициент изгиба (речь идет о сетках из арматуры диаметром от 10 мм);
полотна, расположенные внахлест, нельзя сварить между собой, только связать проволокой или жгутами.

Сетки из базальта и стеклопластика подходят больше для кладки стен, стяжки пола, заливки отмостков, тротуаров, автопарковок, площадок перед торговыми центрами. С ее помощью можно проводить ремонтные и реставрационные работы.

Преимущества использования

Значительное сокращение времени производства монтажных работ,
Увеличение прочности и несущей способности железобетонных конструкций,
Широкий ассортимент выпускаемой продукции увеличивает возможности использования арматурной сетки,
Небольшая масса изделий позволяет производить монтажные работы без использования специальной грузоподъемной техники, что значительно сокращает расходы на финансирование работ,
Отсутствует необходимость использования вязальной или сварной проволоки,
Отсутствие отходов при производстве работ,
Простота монтажа,
Возможность изготовления, как стандартных, так и нестандартных размеров карт,
Увеличение производительности труда в 10 раз.

Качественные характеристики сварной арматурной сетки обеспечивают существенное улучшение эксплуатационных свойств, практически у любой строительной конструкции и значительно сокращают расход бетонной смеси за счет уменьшения размеров возводимых элементов сооружений. Использование арматурной сетки для бетонных работ, при строительстве подземных монолитных сооружений и бетонных фундаментов различного рода, позволяет значительно минимизировать возможные последствия сдвижения грунтов за счет её хорошей работы на изгиб, сжатие и растяжение.

Армирование фундамента своими руками

При некотором опыте и базовых знаниях сетка на фундамент может быть выполнена собственными силами. Технология имеет ряд различий в зависимости от типа основания.

Для плитного фундамента, представляющего собой цельный квадрат или прямоугольник, требуется создать достаточную прочность и надежность. Исходя из этого, всю сетку сваривают на всех стыках, как по горизонтали, так и по вертикали. Каркас выходит максимально укрепленным и способен обеспечить высокую прочность в работе.

Каркас имеет сложную структуру. При заливке бетона некоторые части арматурной сетки могут оказаться за смесью, что влечет за собой разрушение плиты в ходе строительства и эксплуатации здания. Нужно точно следить, чтобы вся сетка погрузилась в бетон.

Для столбчатого фундамента процесс армирования выглядит гораздо проще.

Создание сетки производят с помощью 4-6 длинных арматурных стержней, имеющих ребра для качественного сцепления. Тонкие гладкие прутья применяют для обвязки каркаса. Диаметр тонких прутьев может быть и 6 мм, а длинной арматуры 10-12 мм. В зависимости от длины столба фундамента изменяется расстояние требуемой обвязки. Если длина составляет от 1,5 до 2 метров, то расстояние между обвязками должно быть 0,4-0,5 метра. При работе над каркасом фундамента для большого здания, имеющего большой вес, связующие узлы должны быть приварены.

Армирование следует выполнять таким образом, чтобы стержни выступали на 10 – 20 см над столбом фундамента. Это делают для того, чтобы в ходе будущих работ проще было привязывать ростверк.

Свайный набивной фундамент также требует армирования для повышения прочности и надежности. Процесс армирования полностью соответствует работам на столбчатом основании. Различие заключается в том, что вертикальная арматура размещается по кругу. А не квадратом как в столбчатом фундаменте. При проведении работ используют от 3 до 5 прутьев с диаметром 10 мм.

При возведении оснований требуется армировать также возводимый ростверк. Эта часть фундамента армируется аналогично монолитному типу фундамента. По своей структуре он именно монолитом и является. Горизонтальных сеток армирования делают не более 2. В этом случае каркас из арматуры не должен доходить до края бетона примерно 5 мм.

Правильная разработка и последующий монтаж арматурной сетки на фундаменте обеспечивает прочность и износостойкость основания. Таким образом, удается создавать достаточное сопротивление нагрузкам и воздействию окружающей среды.

2 Кладочная сетка для газобетона и бетона

При возведении стен из газобетона следует понимать, что усадка положенных блоков проходит с серьезной растягивающей нагрузкой. Чтобы ее устранить, необходима кладочная базальтовая или оцинкованная металлическая сетка и точный расчет. Как правило, кладка осуществляется через каждые четыре ряда блоков, будь то газобетон, шлакоблоки или керамзитобетон. Если кладка газоблоков происходит одновременно с использованием кирпича для облицовки, шаг укладки нужно уменьшить и класть сетку через три ряда, в таком случае расход кладочной сетки будет увеличен.

Кладочная сетка для кирпича

Помимо технологии возведения стен с использованием кладочной сетки на шаг также будет влиять качество материала, для газоблоков высокого качества В2,5 она кладется реже, чем для блоков с низшим показателем класса. Для армирования газобетонных и иных конструкций (шлакоблоки, керамзит, кирпич и т.д.) рекомендуется использовать один из трех видов сетки:

кладочная оцинкованная;
базальтовая армирующая;
стеклопластиковая с полимерным покрытием.

Последний вид используется только для армирования стен, которые не испытывают серьезную нагрузку. Для армирования несущих стен, перекрытий, для кирпича и тем более фундамента используются сетки из металлических материалов, включая такой дорогой вид, как монолитная сетка из цветных материалов. Если в случае с кирпичной кладкой оптимальным вариантом является металлическая сетка с оцинкованным слоем, то при возведении зданий из газобетона рекомендуется использовать базальтовый материал. В состав такой сетки входят различные полимерные материалы, она практически не подвержена коррозии и воздействию агрессивной среды, при этом обладает той же механической прочностью, что и классические варианты из металла.

Выбирая и покупая кладочную сетку для армирования газобетона, рекомендуется обращать внимание на то, чтобы фактический вес материала строго соответствовал заявленному в технических характеристиках. Погрешность этих показателей может составлять до 5%. Если несоответствие больше, возможно, что при производстве использовался металл низкого качества и проволока не соответствует классу Вр-1 и В-1, которые прописаны в ГОСТ 23279-2012

Если несоответствие больше, возможно, что при производстве использовался металл низкого качества и проволока не соответствует классу Вр-1 и В-1, которые прописаны в ГОСТ 23279-2012.

Как использовать сетку в бетонных работах

Изготовление конструкций из железобетона с применением армирующих сеток включает в себя:

заливку фундаментов
обустройство перекрытий
производство продукции ЖБК: панелей, плит, сборных секций, заборов и пр.

При этом для заливки бетона предпочтительнее использовать сетки из стержней и проволоки периодического профиля, поскольку такая рифленая арматура лучше самозаанкеривается в бетоне, обеспечивая надежное сцепление с основным материалом и восприятие нагрузок в процессе эксплуатации. Сетка может использоваться как самостоятельный элемент, так и в составе сварных каркасов.

Что нужно знать об армирующей сетке

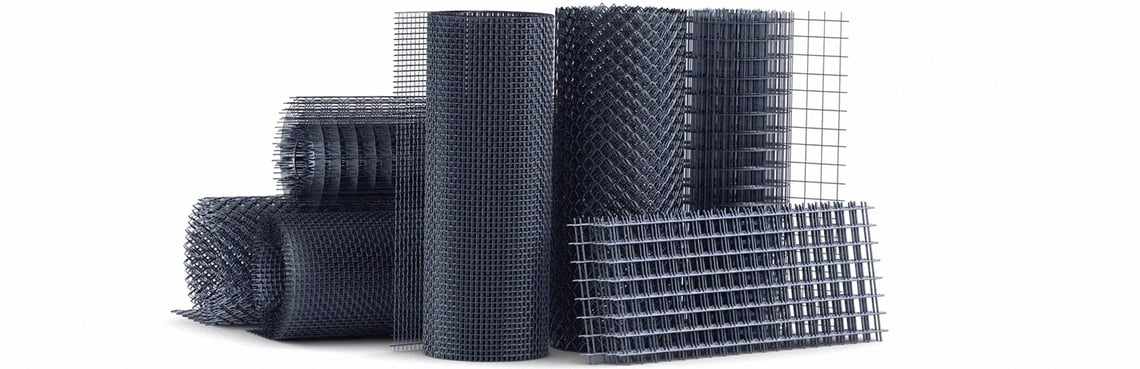

Виды

Видов армирующей сетки два:

Металлическая сетка;
Стекловолоконная сетка;

Металлическая сетка

Чтобы стяжка пола, нанесение штукатурки и создание армирующего пояса для стен было качественным, лучше применять металлическую сварную сетку.

Данный материал имеет ячейки, и они могут быть разного размера и сечения.

Для работ со штукатуркой применяют сетку с ячейками в 30мм, сечение которых 1,5 мм.

Благодаря различным видам армирующей сетки, позволено выбирать ее тип, в связи с нагрузкой на готовую поверхность.

Стекловолоконная сетка

Стекловолоконная армирующая сетка очень прочная, не боится перепадов температур.

Для использования армирующих сеток не нужно специальных навыков.

Укладка сетки происходит в несколько этапов. В первую очередь на поверхность наносят слой штукатурки, а затем на него укладывается сетка. После чего на высохшую поверхность наносят ещё один слой штукатурки.

Такую армирующую сетку используют при обработке поверхности штукатуркой. Сетка способствует улучшению взаимодействия материалов. Очень часто стекловолоконную сетку используют при отделке фасада. Такая сетка имеет меньшую цену, чем металлическая.

Характеристики сеток

Качество армирующей сетки определяется положительными и отрицательными характеристиками.

Плюсы такой сетки следующие:

Прочность к различным нагрузкам;
Огнеупорность;
Доступность цены;
Сетка применима на любой поверхности;
Уменьшает временные затраты на стройку и повышает продуктивность работ.

Минусы армирующей сетки довольно малы.

Армирующая сетка— довольно практичный материал для отделки поверхностей из бетона. Чтобы достичь хорошего результата, необходимо соблюдать некоторые правила.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту.

Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Из каких материалов изготавливают стяжку?

Металлическая сетка ВР-1 для бетона

Конструирование каркаса из металлических прутьев, предполагает их соединение с помощью проволоки.

Является наиболее распространенным вариантом стяжки. Прутья нельзя сваривать, их соединяют проволокой, завязывая в узел. Так как этот процесс может занять очень много времени, предпочтительнее брать уже готовую конструкцию у завода-изготовителя. Ячейки бывают квадратными или прямоугольными с диаметром проволоки 3—6 мм. Длина такой сетки 2 м, а ширина абсолютно разная, с различными допусками по размерам ячейки (50—200 мм) согласно ГОСТ 23279–85. Преимуществами этого вида армирования считают повышенную прочность на разрыв, стойкость к перепадам температур и морозостойкость, а также хорошее сцепление с бетоном.

или cкачать в PDF (292.7 KB)

При покупке сетки следует обратить внимание, чтобы по всей плоскости металлическая сетка для бетона была с засечками на расстоянии 2 мм друг от друга, и убедиться в отсутствии следов от ржавчины перед бетонированием. Выполняя заливку на гладкие прутья, есть риск образования пузырьков воздуха, что в дальнейшем приводит к окислению металла и коррозии

Стеклосетка для бетона

Используется в основном под фасадную штукатурку, иногда для стяжки пола, а именно косметической или временной. Вместе с тем толщина ячейки 4×6 мм. Для большей надежности их пропитывают щелочестойкими составами, наличие такой обработки следует проверять непосредственно при покупке. Не рекомендовано использование стекловолоконной сетки на половое покрытие.

Полимерный вариант стяжки

Полимерный вариант стяжки используется при малых нагрузках и не создает помех для мобильной или кабельной связи.

Его используют при незначительных нагрузках. За счет легкости и эластичности в процессе усадочных деформаций здания эти сетки не растрескиваются, как металлические. Выпускаются в рулонах до 50 м, а шириной не более 5 м. При незначительном весе конструкции укладка такого пола проводится быстро. Особым плюсом является отсутствие экранизации и помех для связи, мобильной или кабельной, а также за счет своих свойств считается электроизолятором.

Как крепить сетку для штукатурки из стеклоткани

Стеклотканевая сетка используется при нанесении покрытия от 3 до 30 мм

При приобретении следует обращать внимание на соответствие характеристик данной сетки стандартам. Ячейки должны быть размером не менее 5х5 мм, а также иметь достаточный показатель плотности. Помимо этого изделие должно обладать устойчивостью к щелочным веществам

Перед началом монтажных работ сетка разрезается на фрагменты, размер которых зависит от способа расположения. Изделие может быть размещено в продольном или поперечном положении. Если на потолке имеются русты, необходимо размещать фрагменты сетки вдоль каждого шва. При их отсутствии способ размещения особого значения не имеет. Но сетка должна покрывать рабочую поверхность полностью. При разрезании рекомендуется оставить запас в 15 см для укрепления швов между потолком и стенами

Помимо этого изделие должно обладать устойчивостью к щелочным веществам. Перед началом монтажных работ сетка разрезается на фрагменты, размер которых зависит от способа расположения. Изделие может быть размещено в продольном или поперечном положении. Если на потолке имеются русты, необходимо размещать фрагменты сетки вдоль каждого шва. При их отсутствии способ размещения особого значения не имеет. Но сетка должна покрывать рабочую поверхность полностью. При разрезании рекомендуется оставить запас в 15 см для укрепления швов между потолком и стенами.

Крепление осуществляется следующим образом:

На поверхность наносится первый слой раствора.
Сверху укладывается сетка, которую нужно вдавить в штукатурку.
Далее наносится следующий слой. Вследствие чего сетка оказывается помещенной в середину отделочного покрытия. При выполнении данной операции можно подождать высыхания первого слоя, однако это не является обязательным условием.

При нанесении тонкого слоя крепление рекомендуется осуществлять при помощи шурупов и скоб. Работа выполняется в следующем порядке:

Под маяки наносятся разметки, в соответствии с которыми сверлятся отверстия.
Далее в них вставляются дюбели.
Шурупы монтируются по уровню на каждой линии маяков.
После чего по ширине сетки наносится первый слой.
Затем на покрытие укладывается сетка.
Далее крепится соседнее полотно. И таким образом обрабатывается вся поверхность. Полотна располагаются внахлест друг на друга, захват которого должен составлять минимум 10 см.
Потом нужно одеть металлические маяки и нанести штукатурку. При работе со стеклотканевой сеткой штукатурный состав наносится равномерно по всей поверхности, после чего разглаживается по направлению от середины к краям.
Для фиксации концов сетки используются правила или широкий шпатель.
