Инструмент для вязания мушек
Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.
Далее необходимо стянуть обе губки винтом. После стягивания разобрать губки и установить зажимной винт, а угол разведения подобрать под себя. На губках необходимо сделать небольшую бороздку для крючка.
Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.
Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.
Originally posted 2018-07-04 07:41:07.
Особенности и разновидности тисков
На вопрос, как сделать тиски своими руками, можно ответить положительно. Если небольшой инструмент необходим в квартире или подсобном хозяйстве, изготовить несложное приспособление не составит больших трудностей. Выполнение работ заметно упрощается по одной причине – тиски являются простым изобретением, хотя бывают разных конфигураций и производятся из материалов: стали, продукции деревообработки.
В целом, не потребуется углубленных знаний, чтобы сделать тиски слесарные своими руками, именно такие, которые выпускаются на производствах и используются в заводских условиях. Очень похожие инструменты нетрудно изготовить самостоятельно и установить в гараже, мастерской. Но большинству домашних мастеров они не подходят по причине больших габаритов и немалого веса. Для установки в квартирах, на балконе сгодятся маленькие тисочки.
Интересно! Как выбрать гайковерт: рейтинг лучших
Самодельные тиски: минимум деталей – максимум эффекта
Если обратить внимание на магазинные инструменты данного вида, то они представляют собой корпус и подвижную планку. Она, в свою очередь, может перемещаться по двум направляющим. Инструмент нужно прикручивать винтами и специальными болтами к поверхности
Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные тиски
Инструмент нужно прикручивать винтами и специальными болтами к поверхности. Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные тиски.
Первым делом надо приобрести составляющие инструмент детали. Понадобится винт, с резьбой на 20 мм и длиной резьбы 150 мм, его можно найти в спортивных уголках, обычно он вставлен внутри вертикальных трубок. Его предназначение – плотно прижимать конструкцию к потолку. Предпочтение надо отдавать наиболее длинным винтам, это позволит увеличивать расстояние между губками. Нужны также шпильки, они часто бывают в старых деталях, но можно купить и в магазине
Если же их не нашли, то можно использовать похожие крепежные элементы, например, обратить внимание на крепления для зеркал у мопедов. Часто там они немного изогнуты, но их можно выпрямить кувалдой. Надо, чтобы головка винта имела прорезь, потому что часто случается так, что она не подходит под размеры ручек, но это легко исправить, надо воспользоваться круглым напильником: несколько движений – и отверстие расширено
Хорошей ручкой для закручиваний может быть винт с кольцом. Далее мастерится неподвижная губка, она может быть сделана из. Ее нужно прочно прибить к поверхности стола. А вот подвижную часть изготавливают из доски, где толщина примерно около 20 мм, а ширина – 18 мм. Длину у подвижных губок надо делать около 50 см
Надо, чтобы головка винта имела прорезь, потому что часто случается так, что она не подходит под размеры ручек, но это легко исправить, надо воспользоваться круглым напильником: несколько движений – и отверстие расширено. Хорошей ручкой для закручиваний может быть винт с кольцом. Далее мастерится неподвижная губка, она может быть сделана из . Ее нужно прочно прибить к поверхности стола. А вот подвижную часть изготавливают из доски, где толщина примерно около 20 мм, а ширина – 18 мм. Длину у подвижных губок надо делать около 50 см.
В досках сверлят отверстия, пользуясь перовым . Его нужно отрегулировать по диаметру в 21 мм. В шпильках тоже должны быть отверстия, и сделать их можно, используя обычное сверло, где диаметр равен 10 мм. Чтобы, делая тиски своими руками, завершить работу быстрее, а результат получить аккуратнее, доски между собой желательно сколотить, а после завершения работы гвозди просто удалить. После того, как отверстия готовы, шпильки и винты останется только вставить, также наживляются все гайки и болтики.
Если нужно работать с короткими заготовками, то нужно будет только переставить шпильки. Для этого надо просверливать еще отверстия, и они должны находиться на близком расстоянии к зажимным винтам. В зависимости от того, какие будут подобраны детали, можно изготовить тиски разного размера. Это позволит работать с досками любой длины и с деталями разных размеров и формы
Важно, чтобы во время работы данный инструмент был крепко прикреплен. Русские мастера всегда славились своей изобретательностью, чего только не делается руками человека. Как говорится в одной фразе: «Было бы желание, а остальное – все мелочи»
Как говорится в одной фразе: «Было бы желание, а остальное – все мелочи».
В случае необходимости изготовить подходящие тиски своими руками несложно. Дело не только в том, что предлагаемые производителями инструменты дороги, громоздки и тяжелы: они зачастую не соответствуют запросам домашнего мастера. Особенно это сказывается, когда нужна высокая точность деталей, строгая параллельность или перпендикулярность их поверхностей, возможность легко перемещать тиски с одного места на другое и т.д.

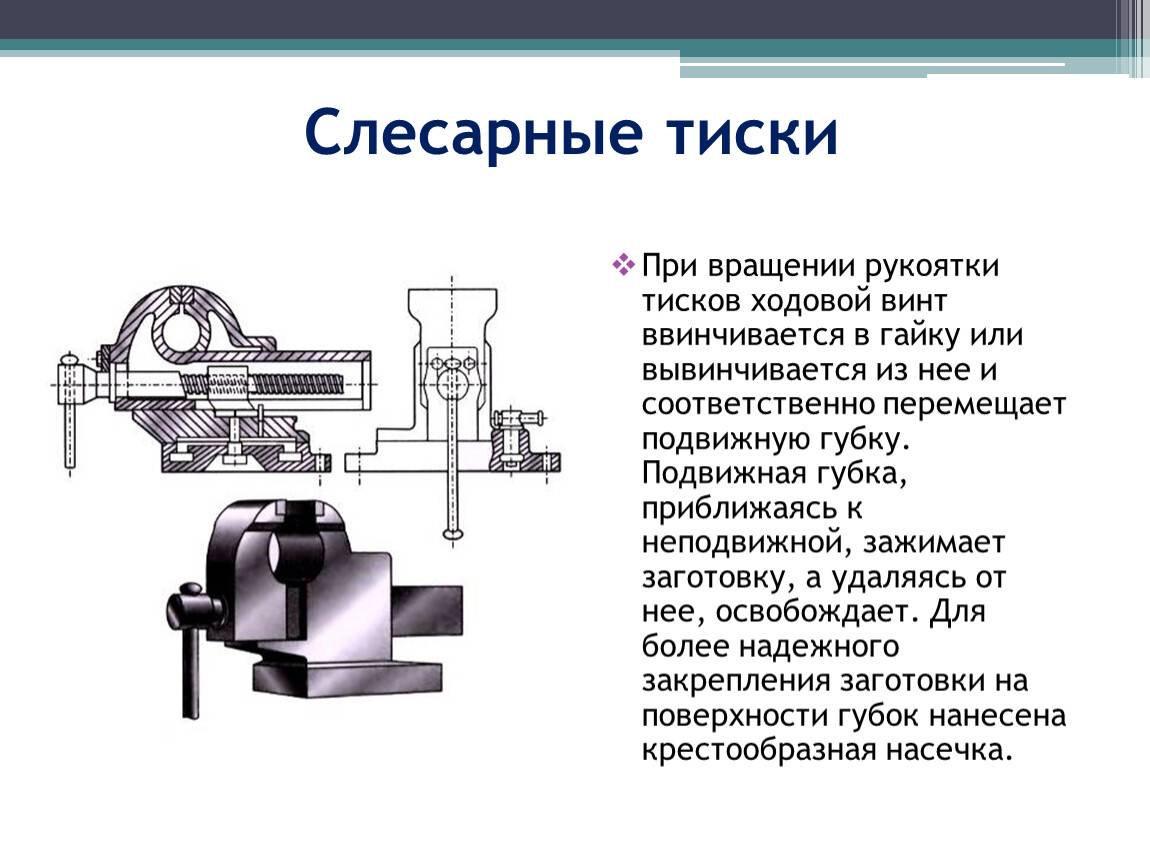

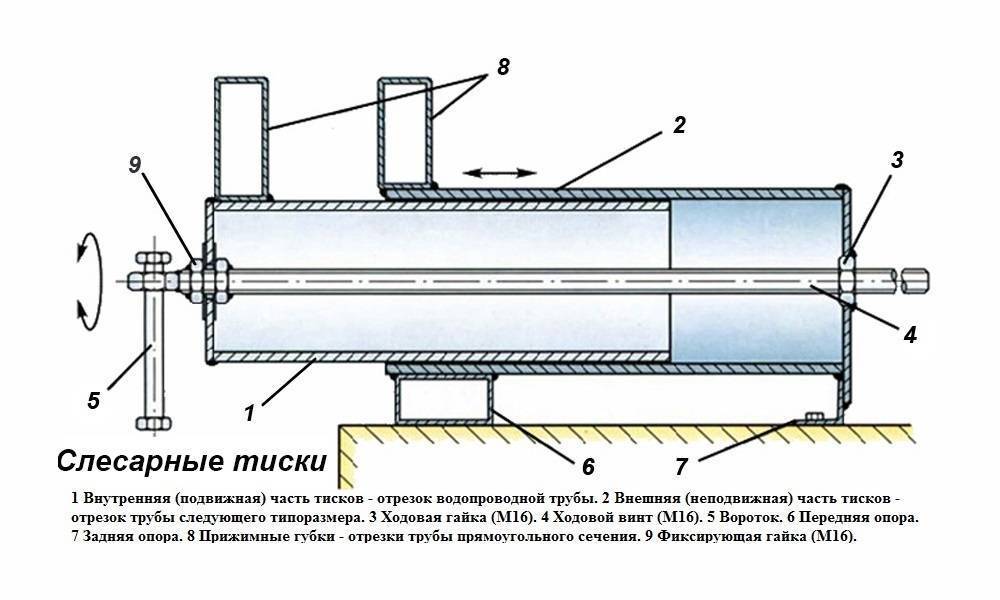

Рисунок 1. Слесарные тиски В. Легостаева.
Точно сверлить отверстия, качественно обрабатывать заготовки, удерживая их руками или пассатижами, очень трудно, а часто просто невозможно. Нужны слесарные тиски. Удобная работа с деревянными изделиями, резьба по дереву невозможна без столярных тисков. И те и другие необязательно покупать в магазине – при наличии соответствующих навыков их нетрудно изготовить самостоятельно.
Как сделать самодельные трубные тиски
Тиски для зажима труб отличаются от обычных слесарных и внешним видом, и особенностями эксплуатации. Подвижная губка перемещается по вертикали. Зажимать в этих тисках приходится предметы круглой формы, а потом газовым ключом с усилием крутят прикипевшую муфту или плашкой нарезают в трубе резьбу. Тиски при этом должны удержать деталь от проворота. А затягивать трубу надо крепко, но аккуратно, чтобы не помять её.
Для выполнения этих требований в обеих губках делают вырез в виде треугольника с высотой 30 – 40 мм с насечкой по боковым сторонам.
Тиски трубныеФОТО: sdelairukami.ru
Материалы и инструменты
В качестве исходных материалов для изготовления тисков нужны несколько обрезков труб диаметром 0,5 и 1,5 дюйма и длиной до 200 мм, обрезки профильных труб сечением 50×30 мм, 40×25 мм и 30×20 мм. Для подвижной губки нужен кусок листовой стали толщиной 10 – 15 мм. Для ходового винта трапецеидальная резьба нарезается на прутке 10 – 12 мм.
Чертежи
Ниже приводится схема работы трубных тисков. Размеры выбираются под индивидуальные требования.
Схема трубных тисковФОТО: Леонид Шальман
Инструкция по изготовлению
Круглые трубки используются в качестве вертикальных стоек рамы тисков, профильные применяются как горизонтальные составляющие. На верхней перекладине приваривается короткий обрезок профильной трубы для формирования резьбы под ходовой винт. Губки вырезаются из кусков толстого листа. Ходовой винт лучше не делать самому, а найти готовый, например, от старой задвижки.
Чтобы захватывать тонкие трубы, верхнюю губку надо по ширине сделать меньше, чем нижнюю.
Столярные тиски своими руками
Столярные тиски для верстака своими руками
Эти столярные тиски, которые еще называют тиски Моксона хорошо подходят для различного рода столярных работ, их удобно использовать для зажима широких досок или панелей, распила и обработки торцов. Тиски не занимают много места, их можно разместить даже в небольшой мастерской, к тому же изготовление обойдется не дорого. В интернете можно найти много конструкций подобного типа, вы можете сравнить их с этой версией столярных тисков для верстака, у которых есть свои преимущества, а размеры можно настроить в соответствии с вашими потребностями. Конструкция не сложная, как сделать своими руками, смотрите на пошаговых фото.
Источник фото www.instructables.com/id/Make-a-Bench-Vise-for-Woodworking/?ALLSTEPS

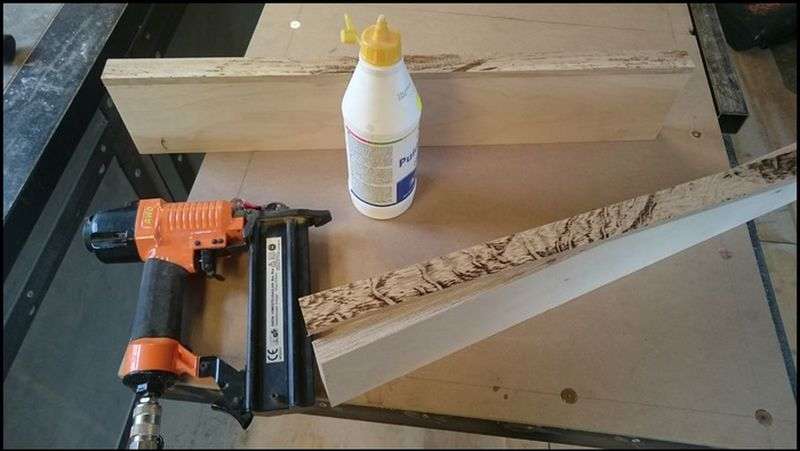

Еще один вариант тисков Моксона, сделанных из клееной фанеры. Тиски могут быть изготовлены различными способами и из различных материалов, в этом варианте использовались листы фанеры, клей для дерева, несколько шурупов, два винта для зажима, две трубки, чтобы служить в качестве зажимных винтов. Два т-гайки и соответствующие болты каретки, чтобы обеспечить скольжение.
Источник фото www.instructables.com/id/Sliding-Moxon-Vise
Как сделать двухвинтовые столярные тиски
Если нужны по настоящему мощные столярные тиски Моксона, данная модель наверняка вас заинтересует. М20 Болты из Фаркоп могут дать усилие в несколько тонн, так что отличный вариант для тисков.
Порядок сборки показан на пошаговых фото, только стоит обратить внимание на такие нюансы, как установка втулок, чтобы винты не разбивали древесину в зажиме. Также для крепления распорок автор использовал силиконовый клей. Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки
Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки.
Источник фото www.instructables.com/id/How-to-Build-a-Twin-Screw-Vise-DIY-Woodworking-Too

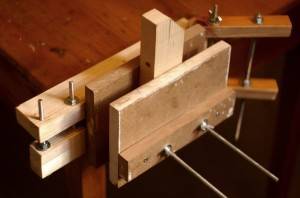

Мини-тиски Моксона
Здесь вы можете узнать, как сделать мини-тиски Моксона своими руками. На представленных ниже фото шаг за шагом показано, как это сделать, конструкция не будет стоить дорого, к тому же они довольно просты в изготовлении. Из материалов потребуются деревянные заготовки, винты, гайки, шайбы и кожа. Из инструментов настольная пила, фрезер, долото, клей, наждачка. Для изготовления использовалось 2 вида древесины. Бук для зажимов и орех для колес. На картинке вы можете увидеть размеры всех деталей. После обрезки края необходимо зашкурить наждачной бумагой. Чтобы закруглить края колес, используйте сверло и наждачную бумагу. С помощью настольной пилы сделайте фаски. Для изготовления винтов купите длинный резьбовой стержень, и разрежьте на два коротких куска. Затем вставьте гайки в отверстия. Наклейте кожу на зажимы и лишнее просто отрежьте. Для защиты поверхности можно использовать тунговое масло, в отличие от других средств, применяемых для обработки древесины, оно полимеризуется не только на поверхности, но в массе дерева, куда быстро проникает. Когда масло высохнет, просто соедините все части вместе. Готово
Источник фото www.instructables.com/id/Mini-Moxon-Vise
Слесарные тиски своими руками — часть 1
Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно… Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.
Материал который я присмотрел для изготовления тисков:
— лист железа для основы тисков толщиной 4мм — профильная квадратная труба 50мм с толщиной стенки 4мм — уголок 60мм с толщиной стенки 5мм — уголок 75мм с толщиной стенки 8мм — полоса толщиной 10мм — шпилька резьбовая 20мм — длинная гайка 20мм
Пластина под основание тисков у меня была размером 200х160мм. Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.
Места сварки зачистил:
По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.
Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.
Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.
После этого приварил площадку с гайкой к пластине-основанию и зачистил.
В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм. Поставил их чтобы посмотреть как это будет выглядеть:
Вот общий вид деталей для слесарных тисков:
В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.
Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию. Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку. В качестве проставки использовал пару полотен для ножовки по металлу.
После этого пластину приварил по всей длине. Получился своеобразный короб:
Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри. Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.
После этого получившийся короб зачистил:
В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм. Установив уголки на будущие места крепления я обрезал их немного на скос.
В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм. Губки будут иметь размер: 150х50х10мм.
Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм. Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.
В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.
Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.
С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку. Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами. Это позволит мне в дальнейшем при необходимости разобрать тиски.
Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.
В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.
Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба. Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.
Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.
Да, по сварке… Варил я аппаратом Форсаж-161 Электрод — МР-3С 3мм Ток сварки — около 110А.
При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.
Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:

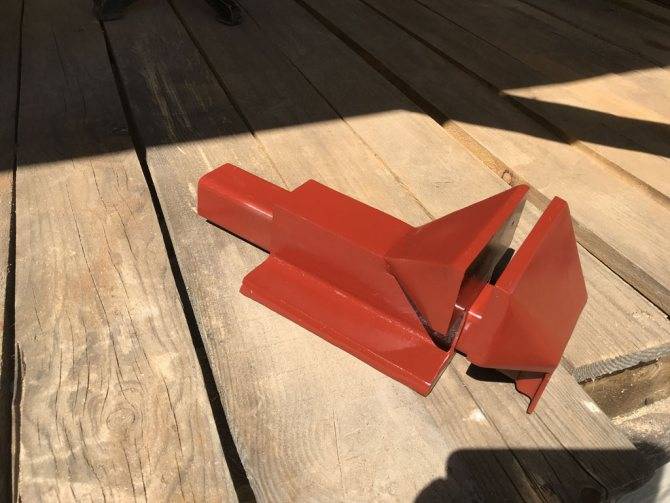

В сборе на данный момент это выглядит так:
Во второй части по самостоятельному изготовлению слесарных тисков: — установка губок с нарезкой от скольжения — установка торцевой заглушки с винтом и воротом — крепежные отверстия в подошве тисков
Возможные проблемы и их решения
При использовании тисков могут возникать различные проблемы, такие как плохой зажим, поломки и т.д. В этой инструкции мы рассмотрим основные возможные проблемы и их решения:
- Проблема 1: Недостаточный зажим Если тиски плохо зажимают детали, то это может привести к их смещению или повреждению во время обработки. Причиной этой проблемы может быть неправильно настроенный зажим или износ зажимных механизмов. Решение: Необходимо проверить зажимные механизмы тисков и настроить их так, чтобы зажим детали был достаточно сильным. Если зажимные механизмы изношены, то их необходимо заменить.
- Проблема 2: Повреждение зажимных челюстей При неправильном использовании тисков или обработке деталей в них может произойти повреждение зажимных челюстей. Это может привести к плохому зажиму деталей или даже поломке тисков. Решение: Необходимо проверить зажимные челюсти тисков и заменить их, если они повреждены. При использовании тисков необходимо следить за тем, чтобы они не попадали под действие слишком больших механических нагрузок или ударов.
- Проблема 3: Износ зажимных механизмов При частом использовании тисков могут изнашиваться их зажимные механизмы. Это может привести к плохому зажиму деталей или поломке тисков. Решение: Необходимо периодически проверять состояние зажимных механизмов тисков и заменять их при необходимости.
Тиски — это неотъемлемый инструмент в металлообработке, деревообработке и других отраслях. Они могут иметь различные типы, формы и размеры, каждый из которых подходит для определенных задач. Для создания тисков можно использовать различные материалы, такие как сталь, чугун или алюминий. При использовании тисков необходимо учитывать некоторые особенности, например, следить за их работоспособностью, точностью и защитой от коррозии. Кроме того, возможны различные проблемы при использовании тисков, такие как недостаточный зажим, повреждение зажимных челюстей или износ зажимных механизмов.
Пошаговые технологии изготовления деревянных тисков в домашних условиях
Конструкция для верстака
В домашних условиях тиски для верстака изготавливаются в следующей последовательности.

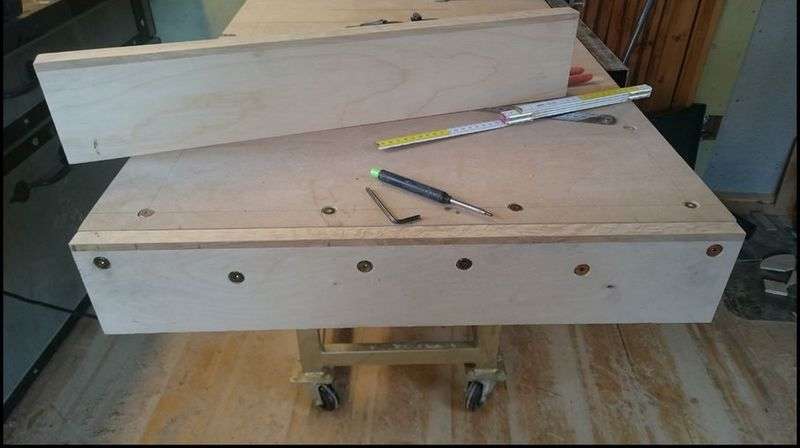

 | Широкие параллельные тиски из дерева. Ширина губок составляет 600 мм. |
 | Торцевая часть облицована стальными пластинами толщиной 4 мм. |
 | Из березовой доски выпиливаются заготовки. Выбор березы объясняется тем, что эта древесина отличается высокой прочностью и твердостью. |
 | Поверхность досок необходимо довести до идеала. Используются шлифовальные инструменты. Финишная обработка ведется шкурками с зерном 120…180 единиц. |
 | К торцу приклеивается доска, которая будет служить в качестве неподвижной губки. |
 | Дополнительно доску крепят винтами М5 с шайбами диаметром 20 мм. |
 | Из березовых брусков 100х150х50 мм будут изготавливаться направляющие втулки для стержней. |
 | В них высверливают отверстия диаметром 20 мм. Сами стержни будут изготавливаться из трубок Ø 20. |
 | Ходовой винт М24 и направляющие стержни. Длина винта составляет 450 мм. |
 | Предварительная сборка направляющих узлов. |
 | Чтобы движение выполнялось строго по прямой линии, нужна длинная гайка. Но искать подобную можно долго. Проще поступить иначе. 1 – взять полосу длиной 180 мм (ширина 33 мм, толщина 5 мм); 2 – навернуть на винт две гайки; 3 – установить расстояние между гайками 140 мм; 4 – приварить гайки к полосе две гайки. Получится длинная опора, которая будет надежно перемещать подвижную часть тисков. |

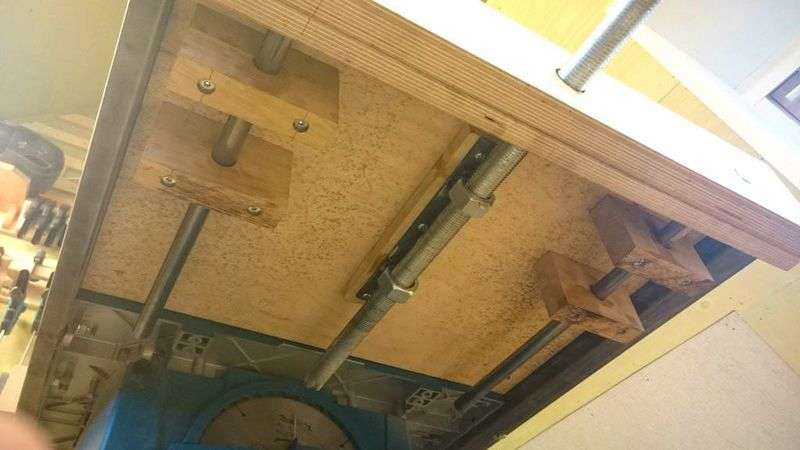

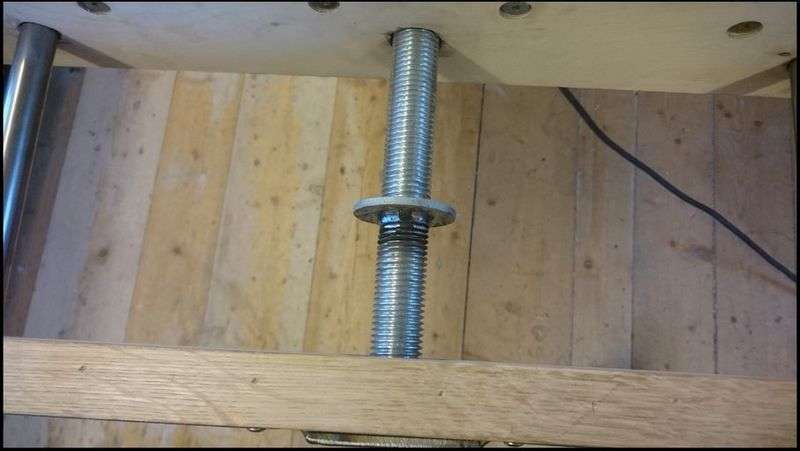

 | При монтаже винт и направляющие располагаются под столом. На фото можно увидеть, как собирается конструкция подобных тисков. |
 | Подвижная губка опирается на металлическую опору. |
 | Чтобы происходило перемещение по винту, нужно приварить шайбу. Она не позволит смещаться подвижной части по винтовой поверхности. |
 | Маховичок вытачивается из древесного фрагмента. |
 | После токарной обработки получается довольно удобная рукоять. |
 | Внутрь маховичка запрессовывается гайка. |
 | Чтобы зафиксировать гайку, ее заливают эпоксидной смолой. |
 | Для фиксации габаритных деталей вытачиваются нагели диаметром 20 мм. Их можно устанавливать на губках, а также на столе. |
 | В маховичке сверлится отверстие Ø 16 мм. В него вставляется деревянный стержень. Так удобнее вращать и фиксировать детали. |
 | Готовая конструкция деревянных тисков. На столе видны несколько рядов отверстий под нагели. Переставляя ответные упоры, можно фиксировать заготовки довольно большой ширины. |
Изготовление деревянных тисков, устанавливаемых на столе
Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.
 | Используется массив дуба. Его необходимо просушить в специальном режиме, предусматривающем не только сушку. Режимы чередуются увлажнением. Тогда исключается появление трещин. В данном конструкции верхняя часть губок небольшой ширины (всего 60 мм). |
 | Брусок размещается на столе, а потом размечают. |
 | Брусок строгается. |
 | Выпиливаются отдельные детали. Наилучшим считается крепление в виде ласточкиного хвоста. |
 | Неподвижная часть вытачивается отдельно. |

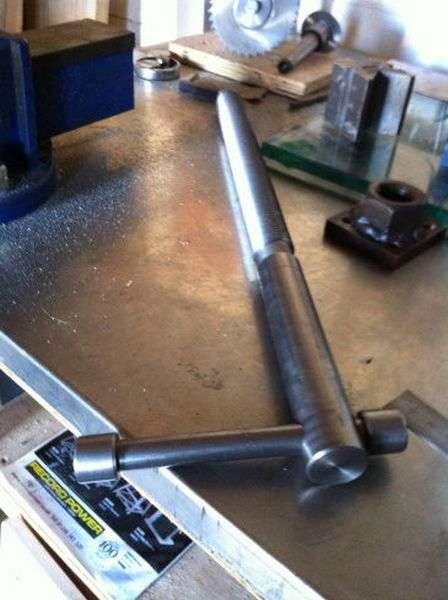

 | На токарном станке вытачивается рабочий винт. |
 | Нарезается прямоугольная резьба. |
 | На торце сверлится отверстие, куда вставляется стержень. С его помощью вращается винт. |
 | Из полосы толщиной 6 мм вырезается опорная пластина. |
 | Отверстия большого диаметра сверлят, закрепив деталь в четырехкулачковом патроне токарного станка. |
 | Готовая пластина с отверстием Ø 20 мм. |
 | Выполнение дополнительных пропилов. |
 | Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород. |

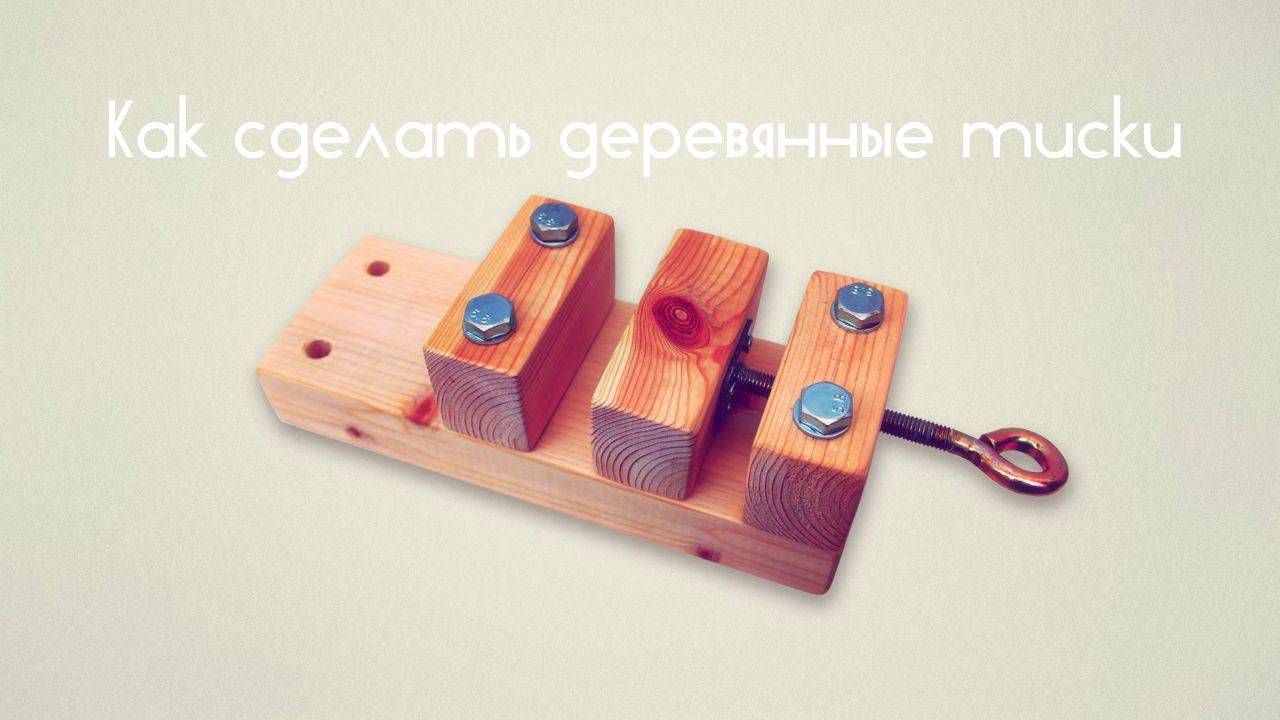

Простые деревянные тиски

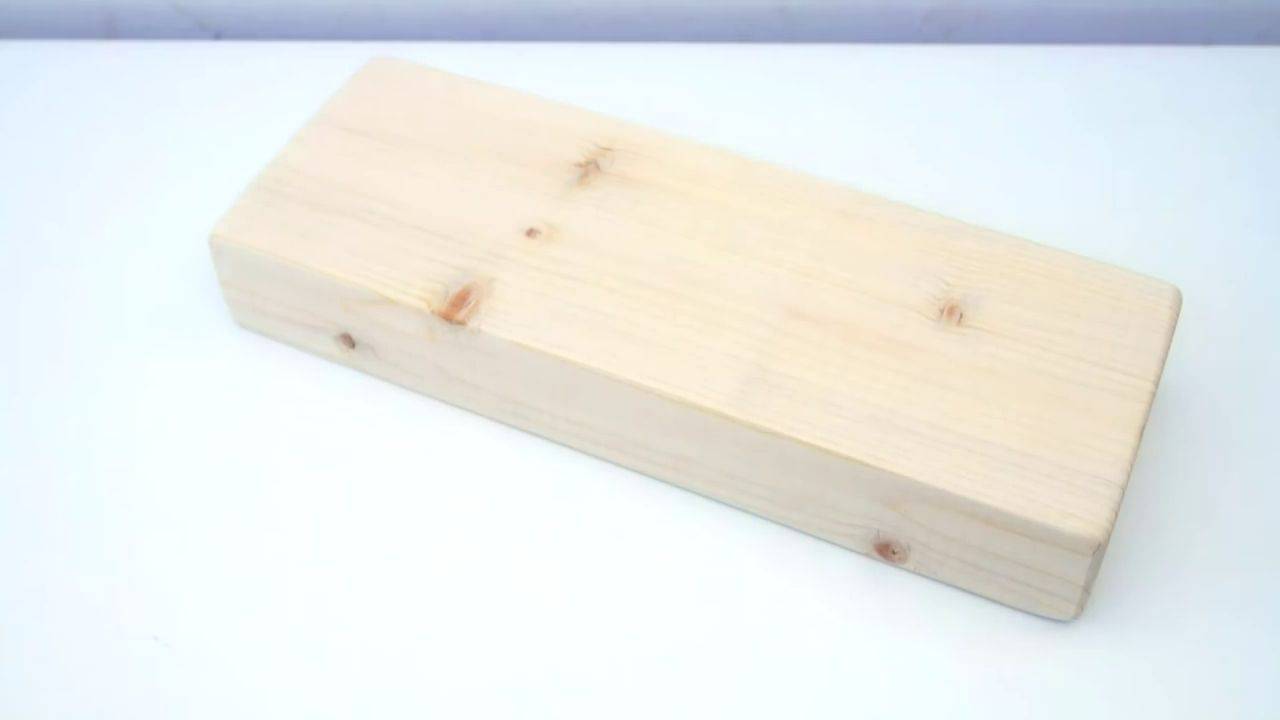

 | Используются бруски из яблони. |
 | Основание – это доска толщиной 30 мм, шириной 100 и длиной 200 мм. |

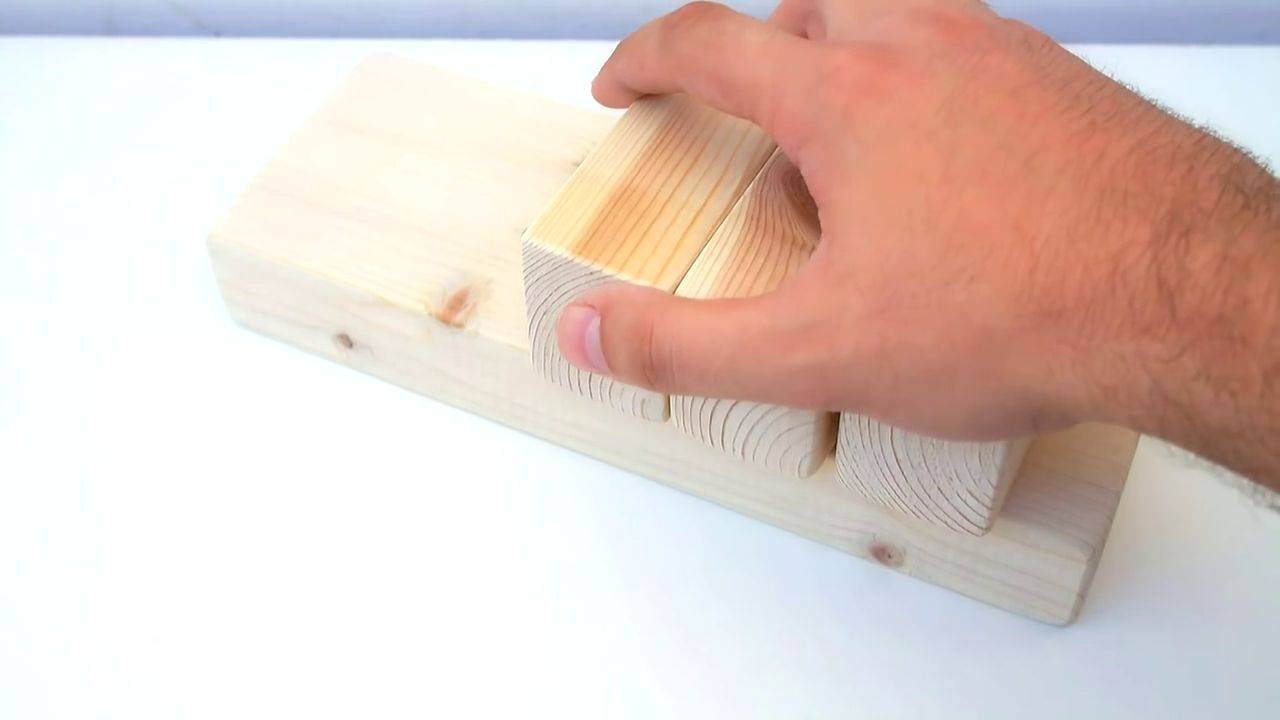

 | Дополнительно напилены еще три элемента. Они будут выполнять функцию губок и промежуточной опоры. Их размеры: ширина 100 мм; толщина 30 мм; высота 40 мм. |

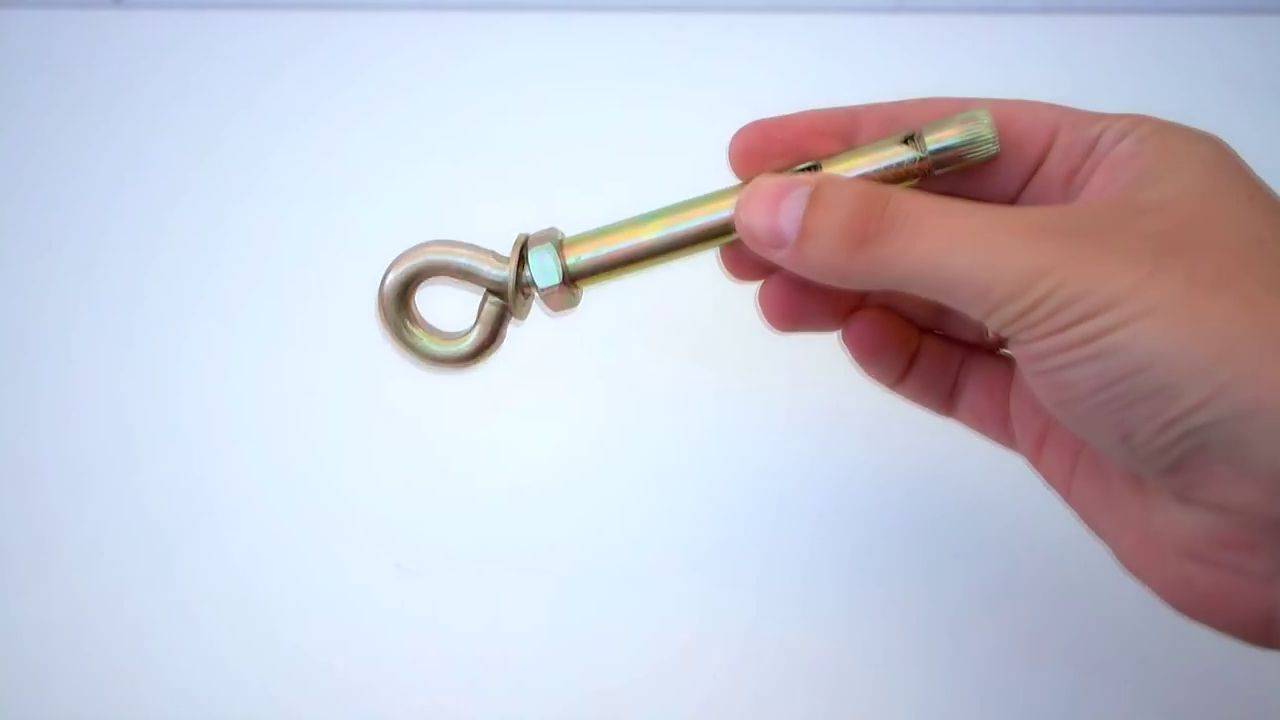

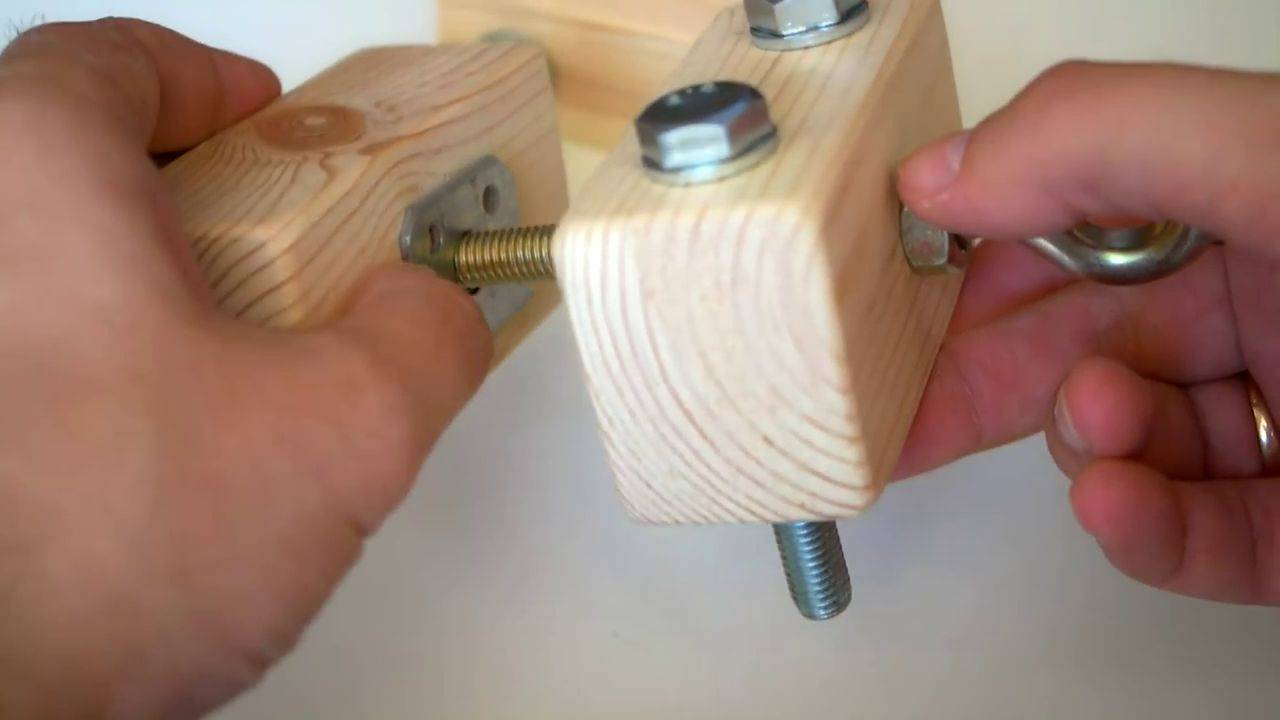

 | В качестве винта используется рым-болт с резьбой М10. |

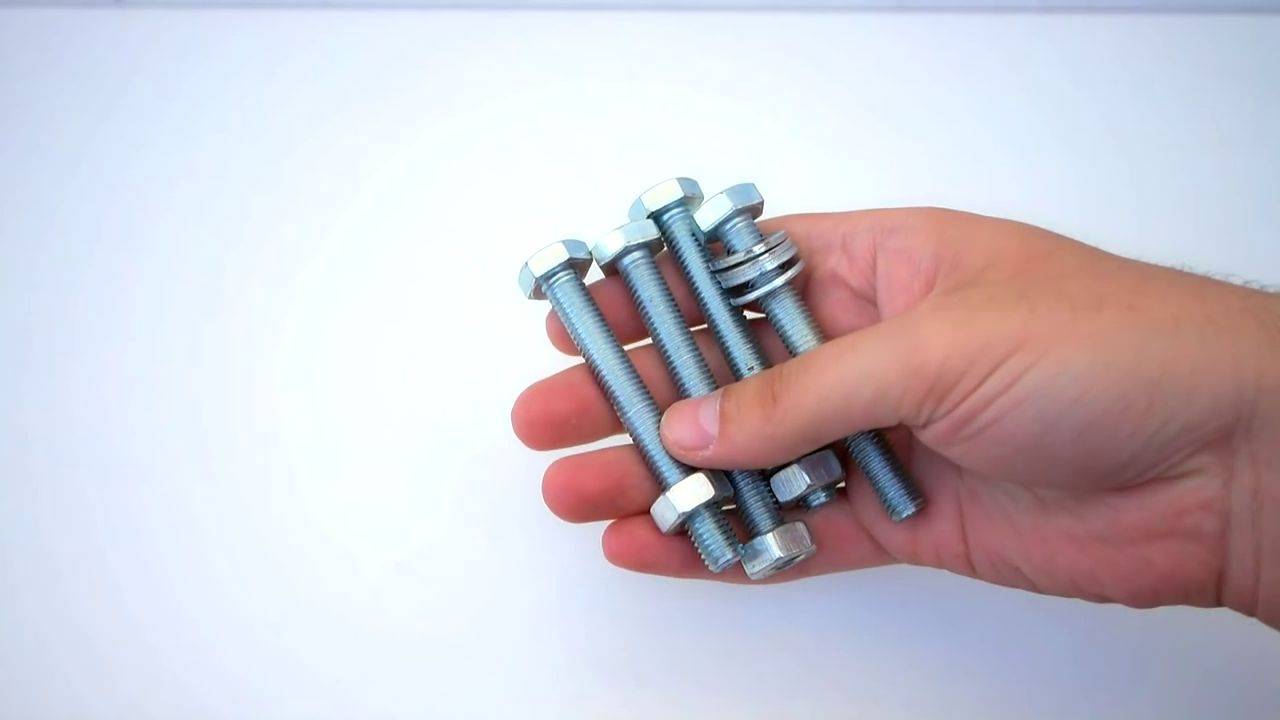

 | Дополнительно понадобятся болты М8х70 с гайками. |

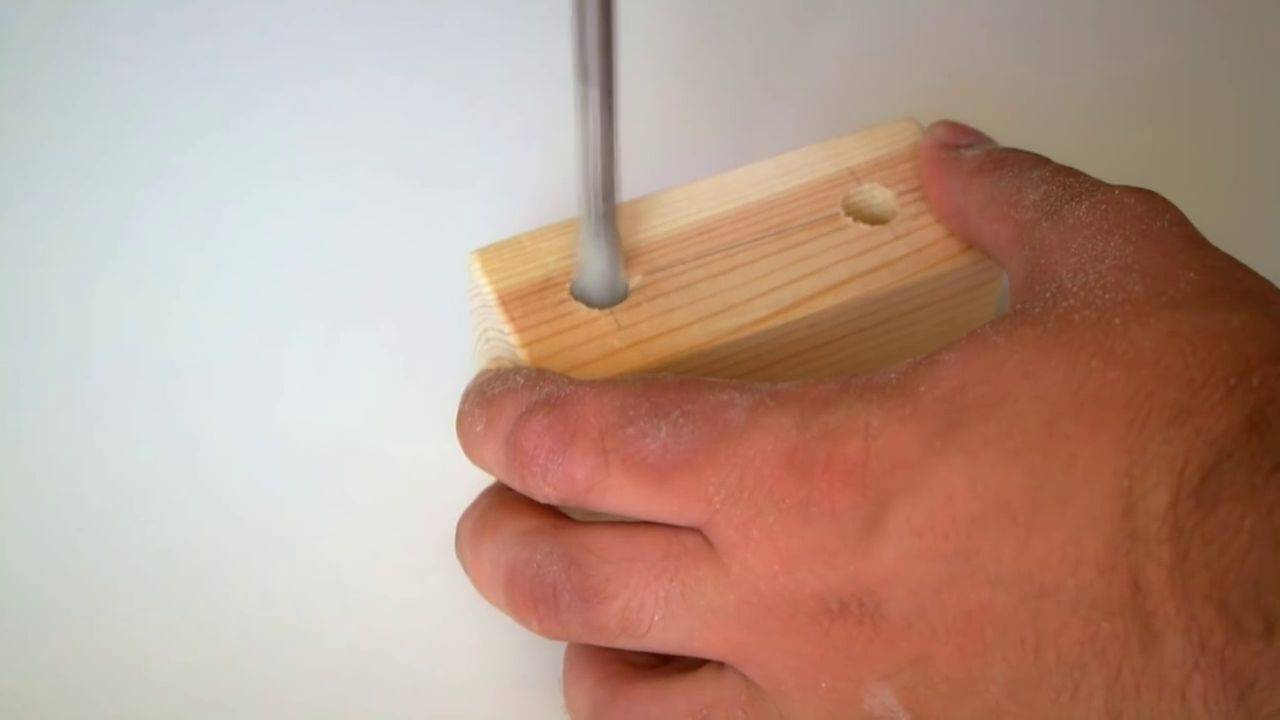

 | На двух брусках сверлятся отверстия под болты М8. |
 | Дополнительно сверлятся два бруска под резьбу М10. |

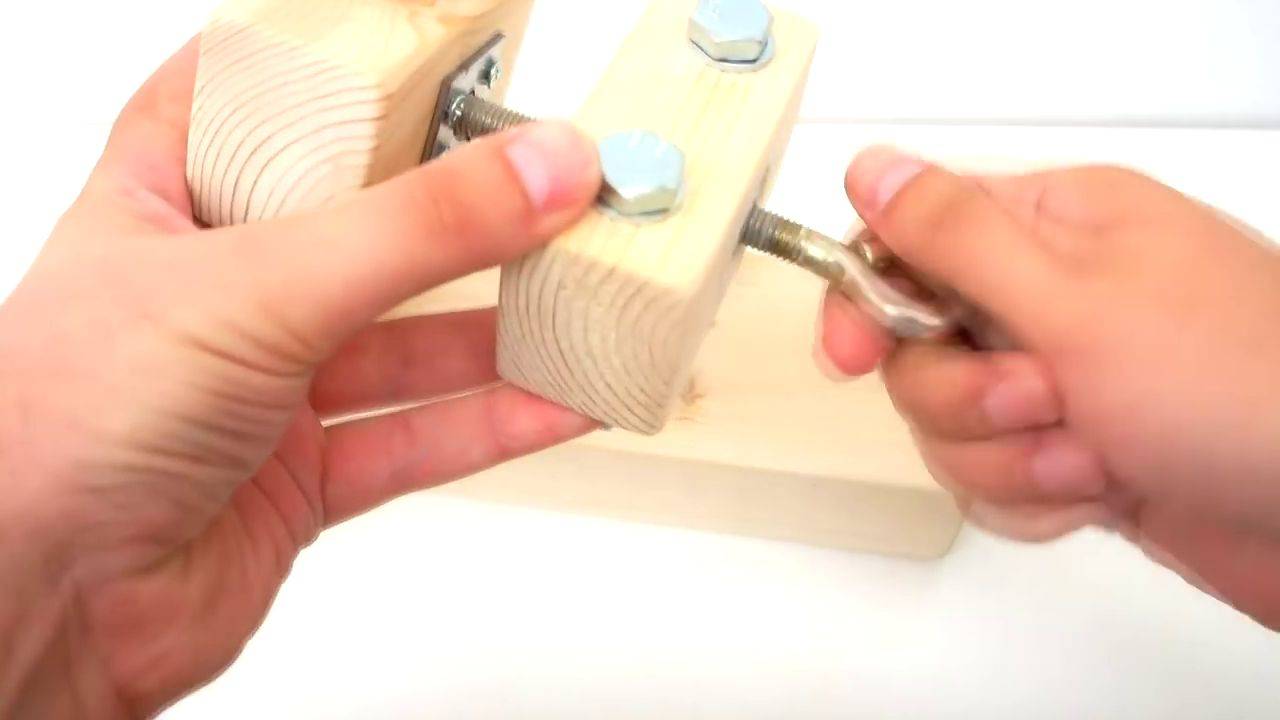

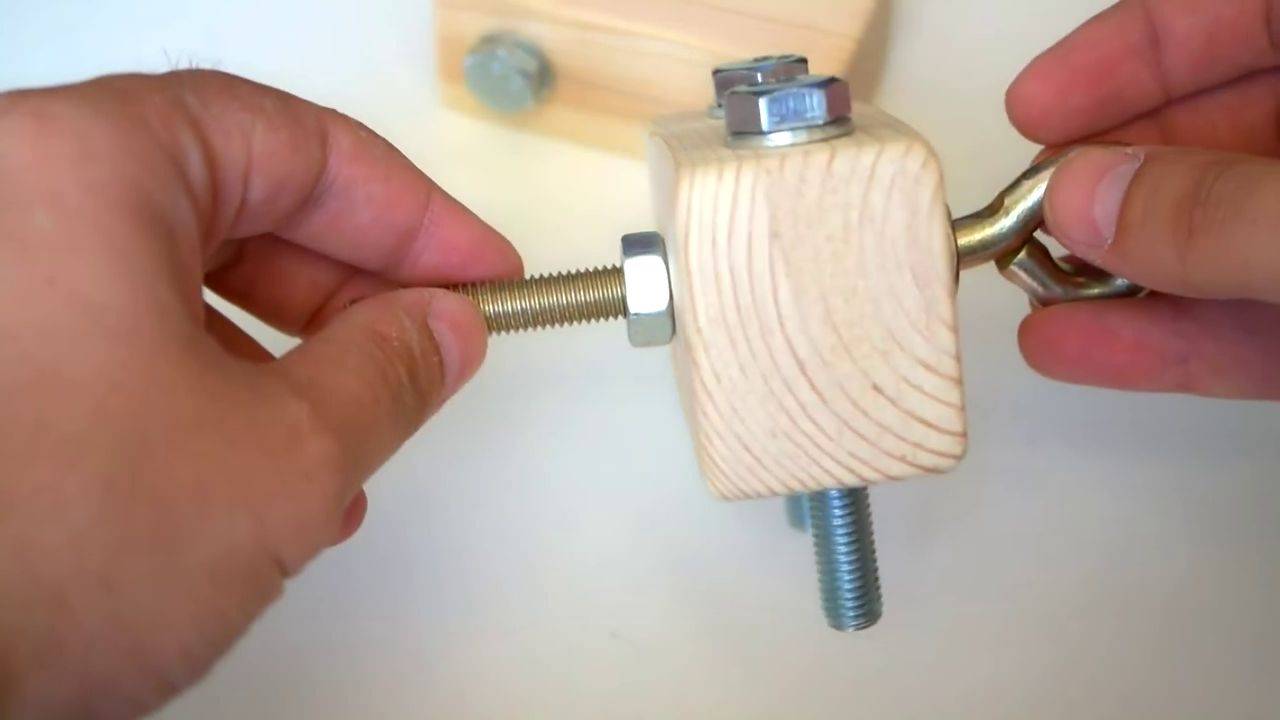

 | Запрессовывается гайка. Дополнительно используется пластина для фиксации винта. |

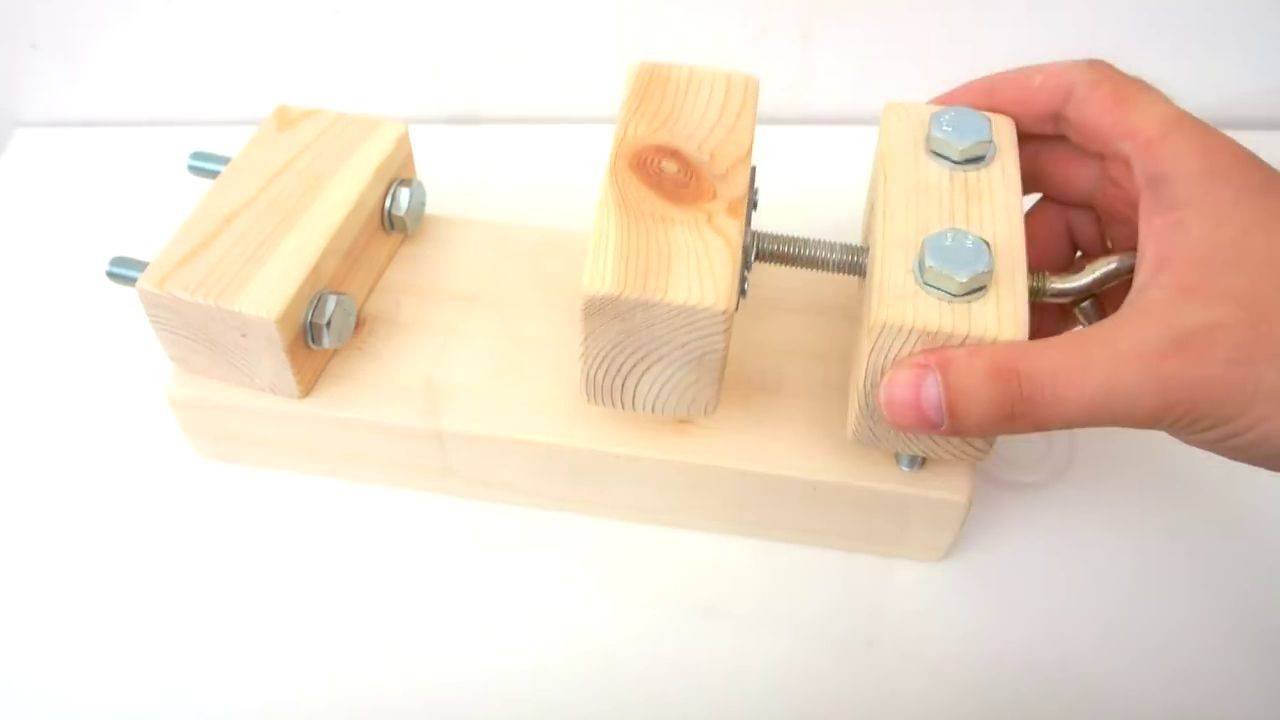

 | Остается собрать элементы на опорной доске. |
 | Болты М8 используются для установки брусков. |
 | Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины. |

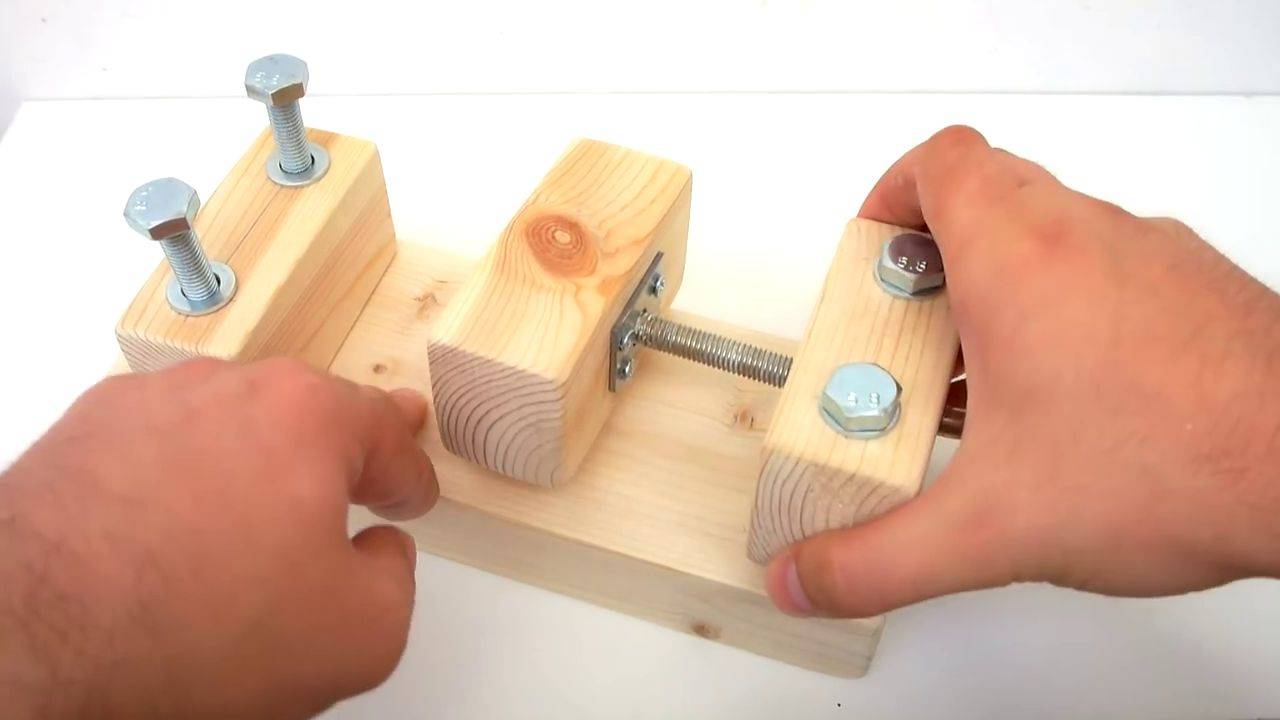

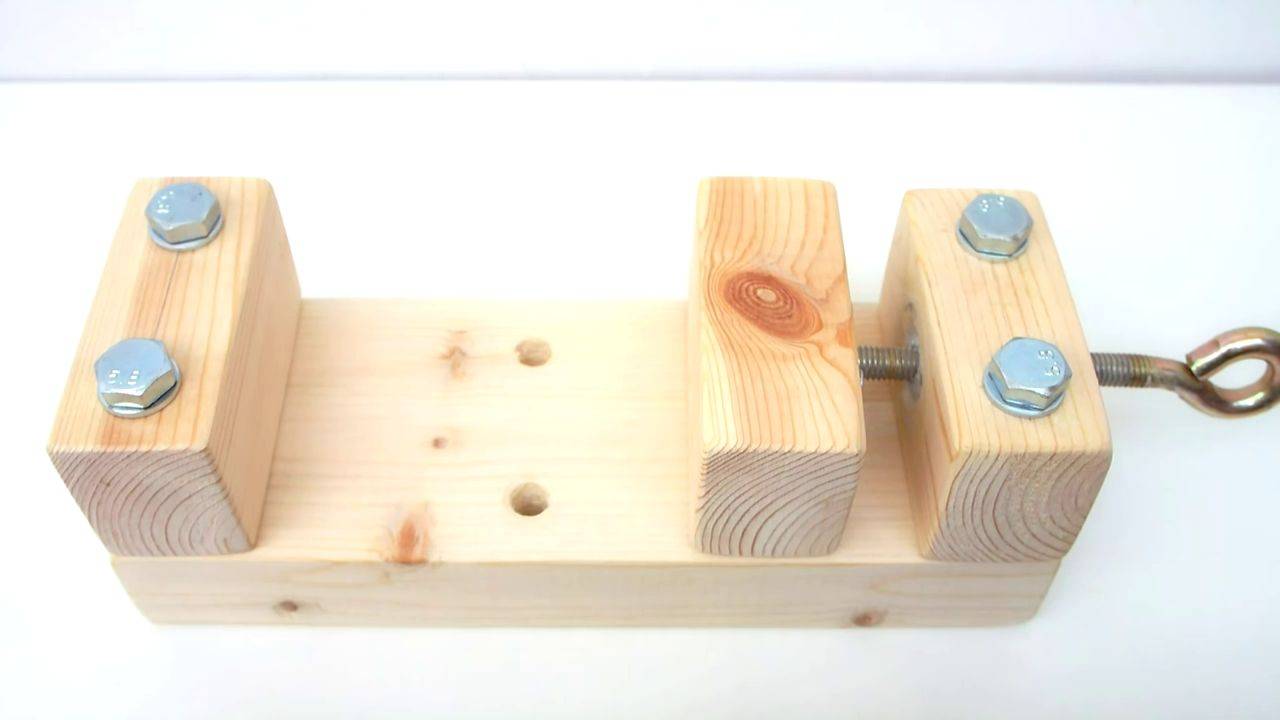

 | Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками. |

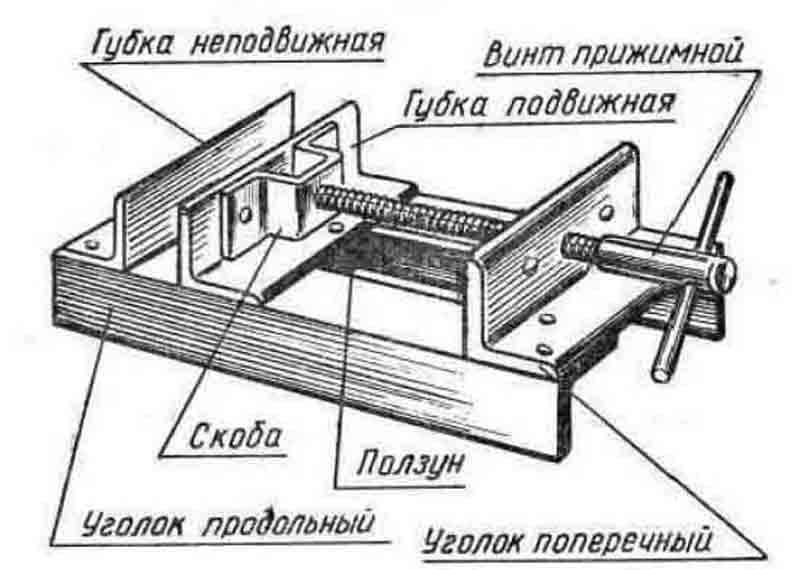

Элементы тисков
Зажимное приспособление должно иметь несколько основных элементов:
- губка неподвижная;
- губка подвижная;
- винтовой механизм;
- уголок поперечный;
- скоба подвижной губки;
- ползун;
- основная опора (уголок продольный).
Схема самодельных тисков
Конструктивно решение зажима может быть различным. Иногда в качестве исходных материалов используют даже обычные пассатижи.
Самые простые конструкции
Принято определять по особенностям устройства следующие виды тисков:
- массивные стационарные. Такие обычно размещают на одном из углов верстака. В кузнях принято устанавливать на отдельную опору, установленную на мощный фундамент;
- поворотные можно использовать с нескольких сторон. При необходимости расположение губок ориентируют в разных направлениях;
- машинные предусматривают для использования на сверлильных станках. Можно располагать подобные изделия на фрезерных столах, строгальном или долбежном оборудовании, а также на сварочных линиях;
- клиновые отличаются тем, что конструкция имеет своеобразный вид. Такие фиксаторы позволяют развивать довольно большие усилия прижатия закрепляемых деталей;
- параллельные конструкции Моксона. Особенностью их является использование не одного, а нескольких винтовых зажимов. Длинномерные детали в разных частях закрепляются в разных точках;
- вертикальные используют для обработки изделий, имеющих большую высоту. Опора подобных тисков может находиться внизу, а зона обработки располагается сверху.

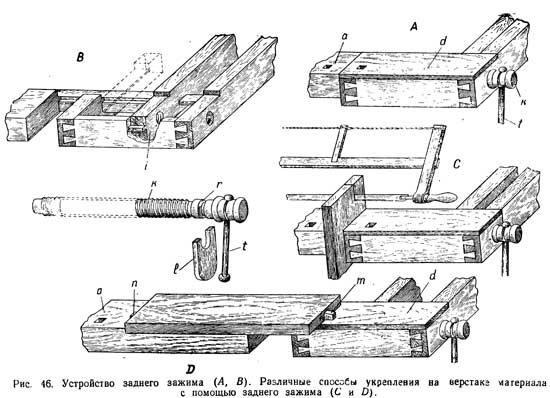

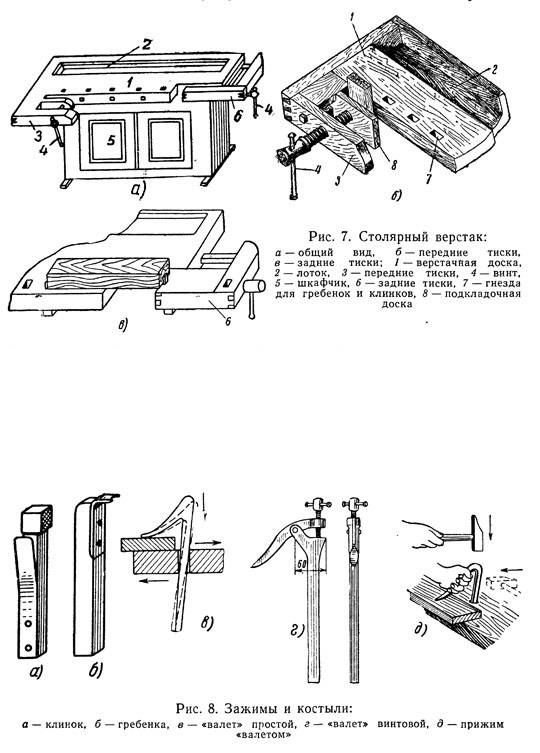

Столярные тиски для верстака
Для обработки деревянных изделий нужен надежный зажим. Существует заводской вариант тисков, интегрированных в столярный верстак.
Такое приспособление несложно изготовить самостоятельно. Взглянем на типовой чертеж:
Губки изготавливаются из мягкого пластичного дерева, например – сосны. Слишком твердый материал будет оставлять следы на заготовках. Неподвижная часть крепится к верстаку.
Популярное: Плоскорез Фокина – чудо инструмент или раздутая реклама?
Изнутри на нее монтируется мебельная упорная гайка для червячного механизма. По бокам от воротка необходимо закрепить направляющие штанги, для параллельности движения.
Подвижная губка оснащается упорным приспособлением для рукоятки – например, фторопластовой шайбой. Шпилька-вороток жестко крепится к рукоятке.
Обратите внимание
Для прочности, губки можно изготовить из нескольких слоев фанеры.
Поскольку это ваш персональный инструмент, он будет выглядеть так, как вам нужно для работы. Можно изготовить «на скорую руку» некую смесь струбцины и тисков:

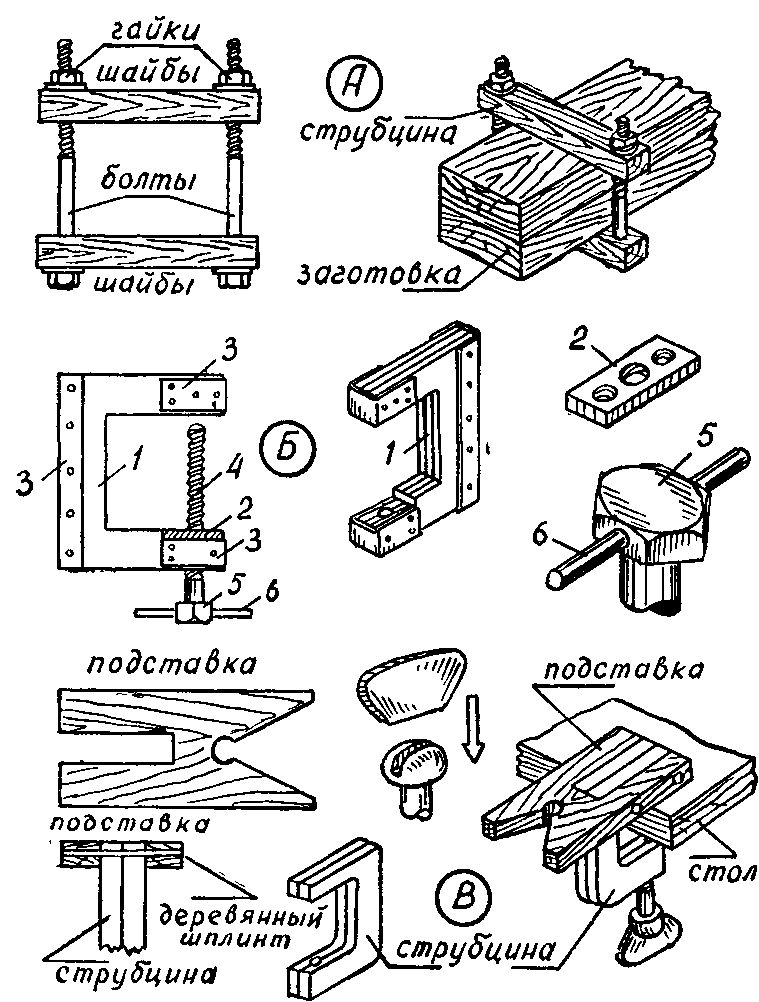

Для грубой обработки заготовок пригодится зажимная насадка на ножку верстака. Конструкция выглядит примитивно, но со своей задачей справляется.
Классический вариант самодельных настольных тисков
По фотографии четко угадываются стальные детали, практически всегда без особого труда подбираемые на ближайшем вторчермете:
- стальная пластина 200 х 200 толщиной 3 – 6 мм (можно и толще);
- 2 швеллера (120 мм – наружный, 100 мм – внутренний) длиной соответственно 160 мм и 300 мм, в вашем случае размеры могут быть и другими в зависимости от длинны ходового винта;
- стальные уши от какой-нибудь крупногабаритной емкости;
- 2 изношенных токарных резца;
- пруток для воротка, в данном случае кусок арматуры;
- винт или шпилька, соответствующего прутку диаметра, и 2 гайки;
- 2 шайбы, диаметром, соответствующим диаметру ходового винта;
- винтовая пара – любая из описанных (в этом случае – заказанная токарю), длиной 335 мм;
- мощная пластина для крепления ходового винта.
Ходовой винт с обеих сторон от пластины отделяется шайбами, одна из которых со стороны резьбовой части прихвачена к нему сваркой, хотя при таком диаметре можно закрепить ее при помощи шплинта или стопорного кольца. Тогда этот узел будет полностью разборным, что явно лучше из соображений ремонтопригодности.
Рукоятка с одной стороны глушится приваренной гайкой, а со второй стороны делается разборной, после приваривания к ней резьбы от винта соответствующего диаметра.
Гайка от винтовой пары приваривается к пластине основания заподлицо со 120-м швеллером.
Для нормального вхождения внутреннего швеллера с закрепленным на нем ходовым винтом, его ребра нужно слегка обработать напильником.
Уши с приваренными к ним губками, изготовленными из обрезанных токарных резцов, нужно позиционировать при ввинченном ходовом винте. Так они займут точное место. Можно даже губки скрутить вместе мягкой проволокой, обеспечив идеальное их взаиморасположение.
Также можно до этого нанести на них насечку при помощи угловой шлифмашинки с диском для резки металла.
За счет такого крепления губок, а именно формы крюков и расстояния между ними, в таких тисках можно крепить нестандартные детали, расширенные к низу.
Да и максимальная толщина обрабатываемых в этих тисках заготовок весьма внушительна. А уж о ремонтопригодности такой оснастки и говорить не приходится – сами видите.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)
Тиски своими руками можно сделать из подручных материалов. Для этого применяют винты с резьбой в 20 мм и длиной в 150 мм. Их можно снять из спортивного уголка. Резьба подобных винтов рассчитана на значительные нагрузки.
Самодельные столярные тиски можно сделать из подручных материалов.
Общее устройство и чертеж самодельных тисков
Данные столярные тиски представляют собой простейшую конструкцию с одной передней губкой. Второй прижимной части здесь нет – ее функции выполняет боковина самого верстака. С учетом этой особенности в исходном варианте тиски устанавливают на рабочий стол, у которого крышка установлена заподлицо с царгой. В противном случае придется действовать по ситуации и вносить незначительные конструкторские изменения. Как правило, в таких случаях используют вариант монтажа с использованием дополнительной задней планки (см. схему).

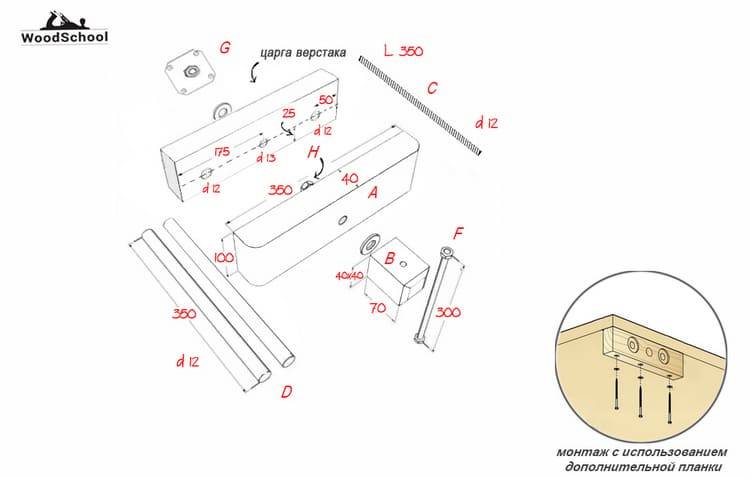

Чертеж столярных тисков с размерами в мм
- A. Передняя губка
- B. Ручка
- C. Ходовой винт
- D. Направляющие штанги
- F. Вороток
- G. Резьбовой фланец
- H. Стопорная гайка
Классический вариант самодельных настольных тисков
По фотографии четко угадываются стальные детали, практически всегда без особого труда подбираемые на ближайшем вторчермете:
- стальная пластина 200 х 200 толщиной 3 – 6 мм (можно и толще);
- 2 швеллера (120 мм – наружный, 100 мм – внутренний) длиной соответственно 160 мм и 300 мм, в вашем случае размеры могут быть и другими в зависимости от длинны ходового винта;
- стальные уши от какой-нибудь крупногабаритной емкости;
- 2 изношенных токарных резца;
- пруток для воротка, в данном случае кусок арматуры;
- винт или шпилька, соответствующего прутку диаметра, и 2 гайки;
- 2 шайбы, диаметром, соответствующим диаметру ходового винта;
- винтовая пара – любая из описанных (в этом случае – заказанная токарю), длиной 335 мм;
- мощная пластина для крепления ходового винта.
Ходовой винт с обеих сторон от пластины отделяется шайбами, одна из которых со стороны резьбовой части прихвачена к нему сваркой, хотя при таком диаметре можно закрепить ее при помощи шплинта или стопорного кольца. Тогда этот узел будет полностью разборным, что явно лучше из соображений ремонтопригодности.
Рукоятка с одной стороны глушится приваренной гайкой, а со второй стороны делается разборной, после приваривания к ней резьбы от винта соответствующего диаметра.
Гайка от винтовой пары приваривается к пластине основания заподлицо со 120-м швеллером.
Для нормального вхождения внутреннего швеллера с закрепленным на нем ходовым винтом, его ребра нужно слегка обработать напильником.
Уши с приваренными к ним губками, изготовленными из обрезанных токарных резцов, нужно позиционировать при ввинченном ходовом винте. Так они займут точное место. Можно даже губки скрутить вместе мягкой проволокой, обеспечив идеальное их взаиморасположение.
Также можно до этого нанести на них насечку при помощи угловой шлифмашинки с диском для резки металла.
За счет такого крепления губок, а именно формы крюков и расстояния между ними, в таких тисках можно крепить нестандартные детали, расширенные к низу.
Да и максимальная толщина обрабатываемых в этих тисках заготовок весьма внушительна. А уж о ремонтопригодности такой оснастки и говорить не приходится – сами видите.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)
В случае необходимости изготовить подходящие тиски своими руками несложно. Дело не только в том, что предлагаемые производителями инструменты дороги, громоздки и тяжелы: они зачастую не соответствуют запросам домашнего мастера. Особенно это сказывается, когда нужна высокая точность деталей, строгая параллельность или перпендикулярность их поверхностей, возможность легко перемещать тиски с одного места на другое и т.д.
Рисунок 1. Слесарные тиски В. Легостаева.
Точно сверлить отверстия, качественно обрабатывать заготовки, удерживая их руками или пассатижами, очень трудно, а часто просто невозможно. Нужны слесарные тиски. Удобная работа с деревянными изделиями, резьба по дереву невозможна без столярных тисков. И те и другие необязательно покупать в магазине – при наличии соответствующих навыков их нетрудно изготовить самостоятельно.
