Токарный станок для гаража: виды, параметры, выбор

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

Диаметр шпинделя — 12 мм.
Частота вращения шпинделя — 130-170 об./мин.
Расстояние между центрами — 350 мм.
Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

Обработка наружных и внутренних поверхностей.
Нарезка резьбы.
Сверловка, зенкование, развертывание.
Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

Высота центра над станиной и суппортом — 500 и 325 мм.
Диаметр шпинделя — 128 мм.
Максимальный вес заготовки — 5 т.
Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

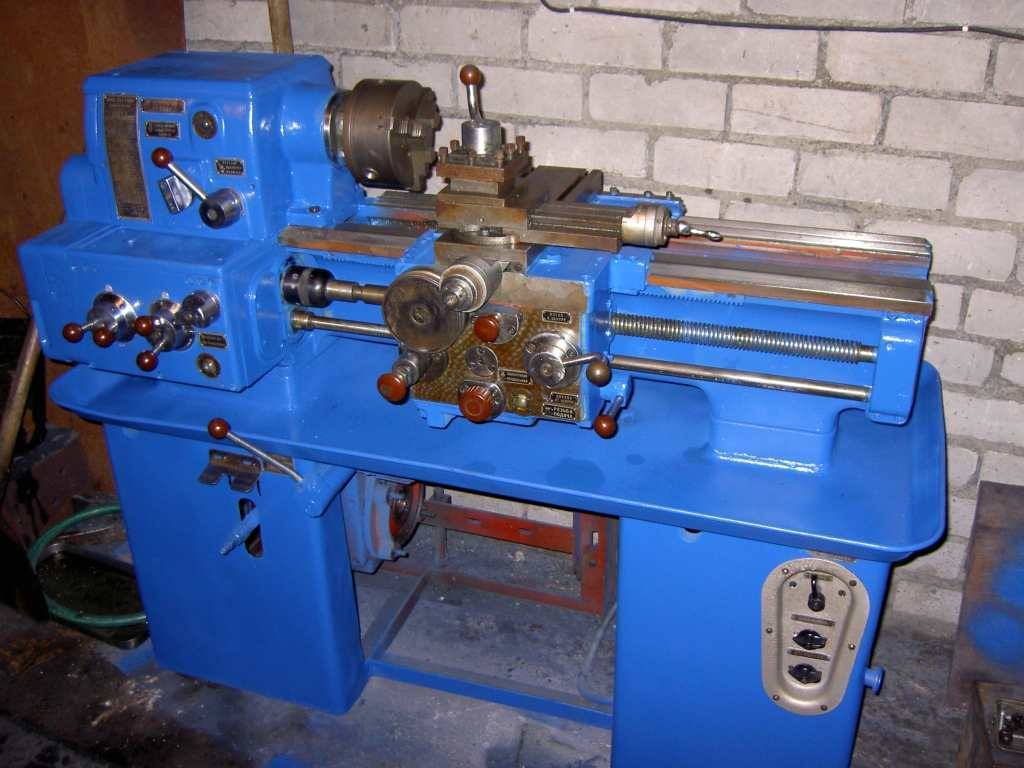

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

Расстояние между центрами — 250 мм.
Максимальный диаметр заготовки над станиной — 160 мм.
Диаметр отверстия шпинделя — 18 мм.
Мощность — 0,4-0,5 кВт.

Технология сборки станка

По правилам, сборку токарного станка производят следующим образом:

Сборка передней бабки, крепление шпинделя и подключение к ходовой трубе.
Сборка силовой рамы из швеллера и крепление передней бабки.
Сборка задней бабки

При этом уделяют внимание точности размещения пиноли и шпинделя, так как ошибка ведет к нарезанию конических, а не цилиндрических отверстий.
Собирают суппорт. При необходимости предусматривают возможность разборки детали на узлы.
Монтируют суппорт и заднюю бабку на основу.
Устанавливают двигатель, подключают к передней бабке, сети

Делают проверку хода и крепежа деталей, тестовый запуск.

Внимание! На каждом этапе тщательно выверяют параллельность линий, так как это влияет на качество обработки заготовок. Для защиты от коррозии некоторые детали можно покрасить

11 лучших токарных станков

*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Желанным оборудованием в домашней мастерской или гараже является токарный станок. С его помощью можно выточить шпильку, нарезать на заготовке резьбу, подрезать торец, сделать отверстие. При этом владельцу удастся сэкономить не только на дорогостоящей работе, но минимизировать временные потери. Сегодня на российском рынке представлен богатый ассортимент бытовых токарных станков. Чтобы выбрать оборудование для домашних работ, следует прислушаться к рекомендациям наших экспертов.

Как соорудить токарный станок своими руками

Хороший токарный станок стоит более 50 000 рублей. Значительно дешевле обойдется самостоятельная сборка.

Любой чертеж можно улучшить добавлением предохранителей и датчиков от перегрева на двигатель, кнопкой аварийного выключения, защитным кожухом.

Подборка деталей

Часть деталей приобретается в собранном виде (зажим, двигатель), некоторые можно купить отдельно, заказать в мастерской их изготовление под индивидуальные размеры. Чем качественнее сталь комплектующих, тем дольше прослужит станок.

Основание

Литая станина от сломанного станка – лучший выбор под основание. От его качества зависит, насколько устойчив станок в целом. Как альтернативу используют раму, сваренную из швеллера или профильных труб. Дерево не приемлемо, так как оно недостаточно прочное.

Электродвигатель и передача

В качестве двигателя можно использовать рабочее устройство со старой, вышедшей из строя бытовой техники, например, стиральной машины. Цена на новые двигатели не очень высокая, поэтому можно приобрести новый, с подходящими мощностными характеристиками.

Предпочтительна ременная передача, так как она более простая в сборке. При таком способе на вал не оказывается непосредственное механическое воздействие, что продлевает срок службы станка.

Ведущий и ведомый центры

Оба узла располагают на одной оси. Есть вариант станка с одним ведущим центром. Ведомый центр располагается на задней бабке. Он бывает стабильным или вращающимся. Для его изготовления можно заточить конец обычного болта.

Разновидности

Есть много разновидностей токарных станков

Перед приобретением важно ознакомиться с особенностями каждого вида, чтобы сделать правильный выбор

Настольный для домашней мастерской

Небольшой станок фиксируется на специальном столике. Имеет небольшой вес и габариты, но позволяют выполнить большое количество операций. Помимо наружной обработки, можно выполнить сверление и расточку. Его преимущества — низкая стоимость и энергопотребление. Во время работы почти нет шума.

Бытовые, миниатюрные (мини), малогабаритные

Масса таких станков часто не превышает 50 кг, но технические характеристики многих моделей не уступают крупногабаритным аналогам. Станина выполнена в основном из чугуна — это снижает вибрацию во время работы. Рабочий диаметр патрона составляет 50–100 мм, частота вращения шпинделя 100–3800 оборотов в минуту, мощность двигателя варьируется от 0,55 до 2,25 кВт.

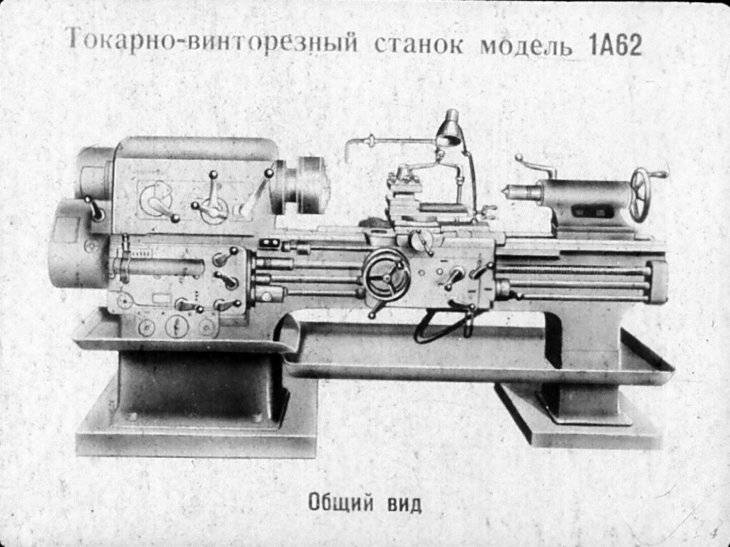

Винторезный

Распространенная группа токарных станков различной модификации. Пользовались популярностью еще во времена СССР на крупных производствах. Отличаются габаритами, длиной и диаметром обрабатываемых деталей. На заводах часто встречаются модификации 16К20, 1К62.

Автоматический с поперечной подачей

Используются в серийном производстве для разных операций с небольшими деталями, в том числе обработки фасонных поверхностей. На них практикуется также точение изделий из меди, латуни, легированной стали.

Универсальные

Распространенная группа станков, которые встречаются в серийном и массовом производстве. Сюда как раз входит токарно-винторезный станок. Такое оборудование отличается широким диапазоном режимов (частота вращения шпинделя, скорость подачи инструмента), а также возможностью выполнять работы разного профиля.

Классификация универсальных станков:

Тяжелые — на них можно обрабатывать крупногабаритные детали диаметром 1600–4000 мм.
До 15 тонн — предназначены для обработки деталей диаметром 600–1250 мм.
До 4 тонн — максимально допустимый диаметр заготовки составляет 500 мм.
Легкие — для работы с небольшими изделиями диаметром 100–200 мм.

К универсальным агрегатам относятся также токарно-револьверные станки. Они предназначены для массового и серийного изготовления деталей из прутка. Главное, его отличие от токарно-винторезного станка — наличие револьверной головки, к которой можно закрепить сразу несколько инструментов в необходимой для работы последовательности.

Мобильные

Переносные станки отличаются компактными размерами и мощной конструкцией с гидравлическим или пневматическим приводом. В зависимости от модификации возможна обработка наружных и внутренних цилиндрических поверхностей, труб, фланцев, канавок. Станок крепится к краю заготовки.

Особенности и преимущества:

Простая установка и фиксация детали.
Выполнение операций в труднодоступных местах.
Возможность использовать дополнительные приспособления.
Высокая точность и качество обработки.

Необычные

В промышленности встречаются необычные типы токарных станков. Это дорогостоящее узкопрофильное оборудование, которое обслуживают высококвалифицированные работники.

К ним относятся:

Многошпиндельные — позволяют обрабатывать одновременно несколько деталей. Применяются в условиях серийного производства.
Копировальные полуавтоматы — выполняют сложные операции с использованием нескольких инструментов.
Лоботокарные — предназначены для деталей, диаметр которых во много раз превышает высоту (шкивы, фланцы, колеса).
Карусельные — промышленные станки для точной обработки крупногабаритных деталей.
Затыловочные — предназначены для заточки режущих инструментов (фрез, метчиков, разверток, зенковок).

Ручные

Группа объединяет типы токарных станков с ручным управлением (не ЧПУ). Они не оснащены автоматикой, все действия токарь выполняет вручную. Перемещение задней бабки и подача пиноли осуществляется рабочим без помощи дополнительных механизмов.

Автоматизирована только подача режущего инструмента. Ручные станки постепенно вытесняются аналогами с ЧПУ, автоматами и полуавтоматами.

Микро

Оборудование ограничивается весом 30–35 кг. Станки применяются для мелкосерийной работы в домашней мастерской. Питаются в основном от розетки 220 В. Малое энергопотребление и отсутствие шума позволяет работать, не мешая соседям.

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

массивную станину (на ней располагаются основные узлы);
переднюю бабку с закреплённым шпинделем;
заднюю бабку с элементами фиксации заготовки;
суппорт, служащий для подачи обрабатывающего инструмента;
привод передачи вращения;
двигатель;
система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
элементы схемы электрооборудования;
органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
средства защиты от пыли и опилок;
отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
фартук;
наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

шпиндель, оснащённый системой крепления обрабатываемой заготовки;
несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
специальные регулировочные гайки;
муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

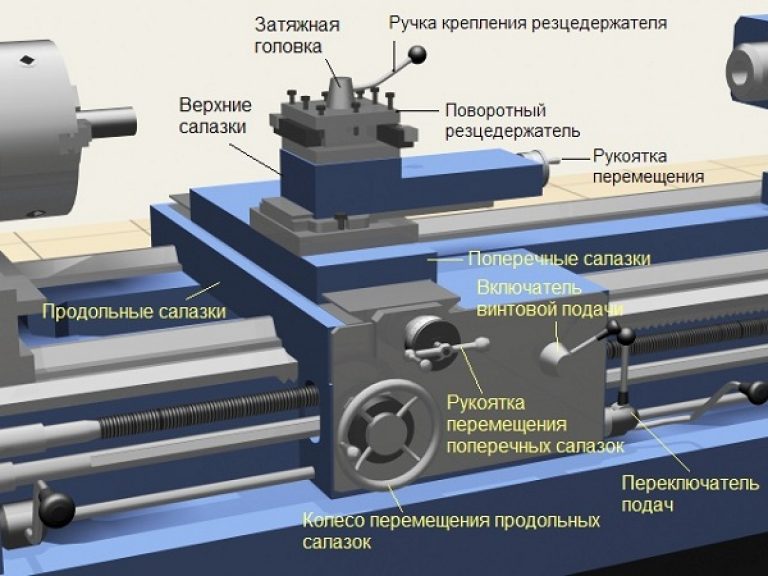

На суппорт токарного станка возложены две функции:

фиксация инструмента из имеющегося в комплекте;
перемещение в заданных плоскостях для обработки.

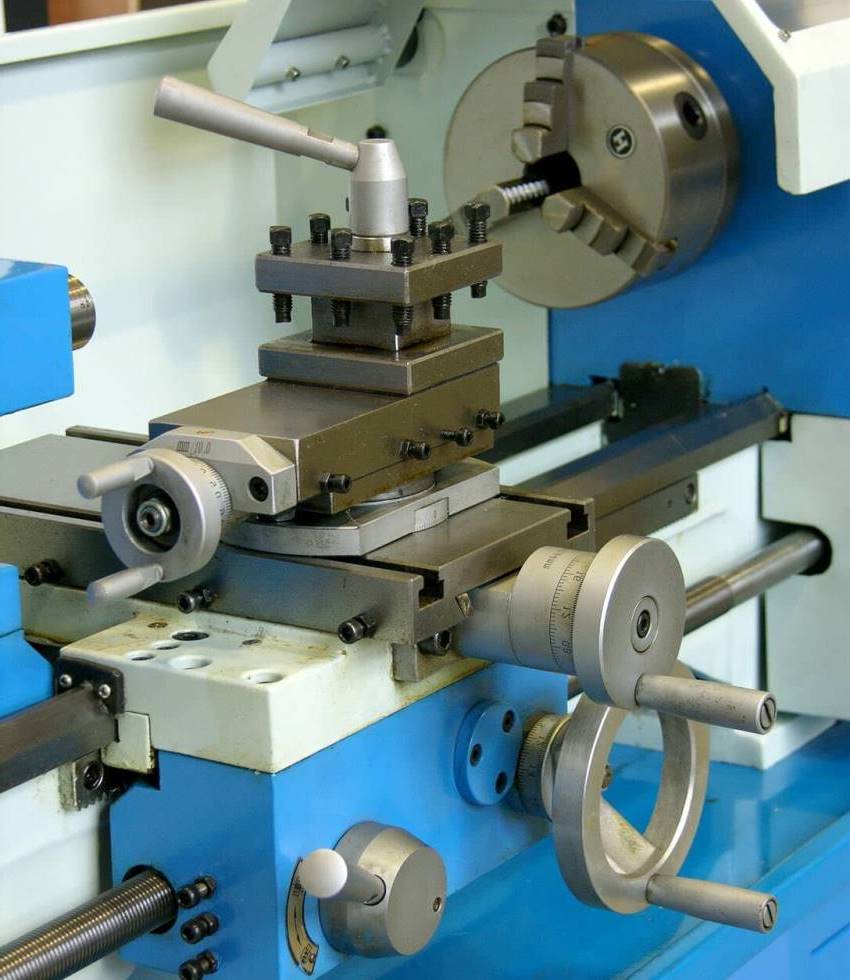

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

10 «Proma» серии DSO-1000

«Proma» – это чешская фирма, но станки собираются в Китае. Мощность оборудования составляет 400 Вт. На станке можно работать с деталями, габариты которых от 35 до 100 см. Агрегат работает от сети переменного тока напряжением 220 В. Благодаря этому станок отлично подходит для дома, гаража. Диапазон частот вращения – от 850 до 1250 об/мин, есть 4 скорости. Станок весит всего ничего – 35 кг. Благодаря небольшим габаритам и весу его очень легко хранить и перевозить. Недостатком модели является не слишком обширная сеть сервисных центров (соответствующие мастерские есть в Москве и Санкт-Петербурге), а также то, что на ней можно работать только с мягкими металлами.

Разновидности токарных станков для обработки металла

Основной фактор, который влияет на выбор подобного оборудования для дома – это назначение. Перед покупкой такого небольшого станка необходимо точно знать, для чего он будет использоваться.

В зависимости от назначения, все токарные агрегаты подразделяются на три основных разновидности:

настольные;
полупрофессиональные;
профессиональные.

На производствах используют мощные металлообрабатывающие агрегаты, для бытовых целей больше подойдут менее габаритные модели

Настольные устройства для частного использования в домашних условиях отличаются своими небольшими габаритами и, соответственно, массой. Минимальный вес таких микростанков составляет 13 кг, а максимальный не превышает 100 кг. В свою очередь, полупрофессиональные напольные варианты, которые также часто используются в домашних мастерских, могут иметь массу до 400 кг. Мощность настольного агрегата доходит до 400 Ватт.

Полупрофессиональные станки используются также на небольших производствах и отличаются более высокой мощностью (до 1000 Ватт) и функционалом. Как правило, такие агрегаты совмещают в себе, помимо токарных функций, еще две: сверлильную и фрезерную. Подобное расширение возможностей значительно увеличивает функциональную принадлежность станков.

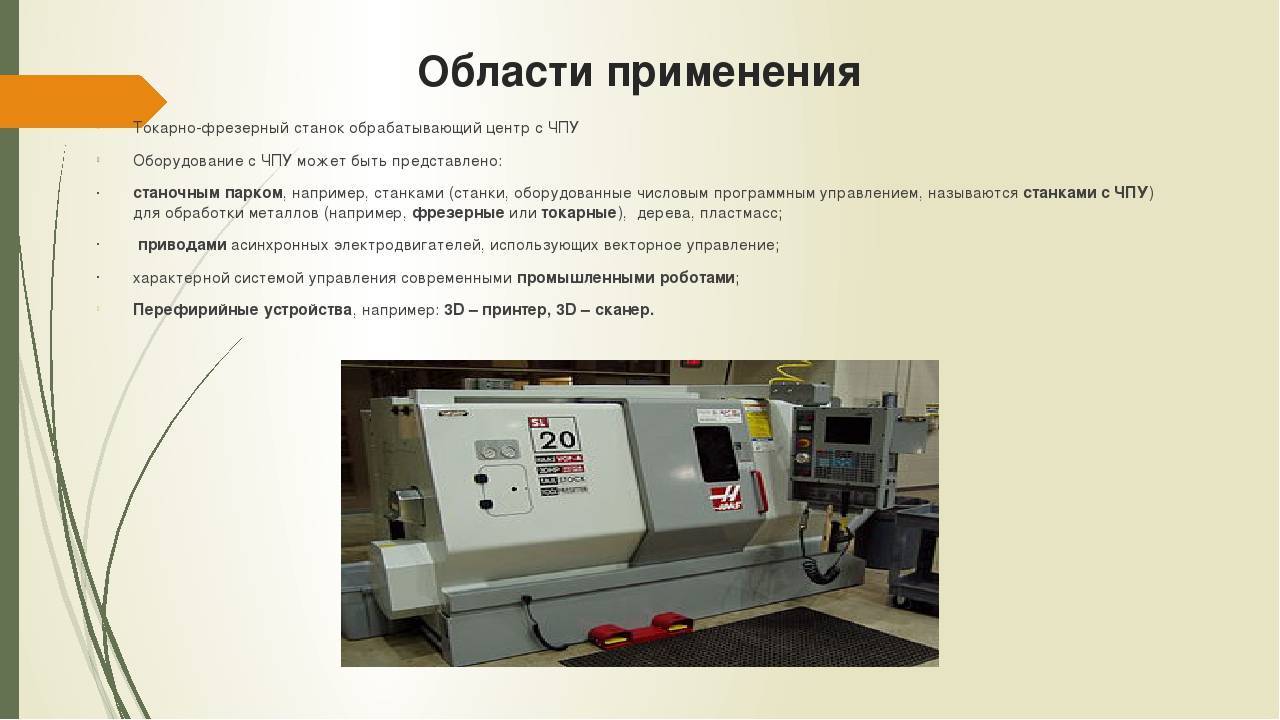

Профессиональные агрегаты устанавливаются на больших и средних производствах. Их управление зачастую осуществляется за счет программного обеспечения. Они отличаются большими габаритами и массой.

Для использования в домашних условиях подходит только первый тип станков. В зависимости от способа обработки деталей они подразделяются на три основных разновидности:

токарно-фрезерные;
токарно-винторезные;
комбинированные.

Каждый тип станков имеет свой набор функций и технических характеристик

Токарно-фрезерные станки по металлу применяются, как правило, для удаления с заготовок фаски, а также для организации отверстий и торцевания. Вторая разновидность настольных устройств используется для затачивания деталей и нанесения на них резьбы. В свою очередь, комбинированные устройства, используемые в домашних условиях, способны выполнять все вышеперечисленные функции.

Работа с основными узлами станка

Токарный станок своими руками работает благодаря множеству элементов: он включает раму, суппорт, центр (ведущий и ведомый), бабку, а также электрический привод и упор под резец.

Рама в инструменте нужна для опоры – именно на ней располагаются все остальные элементы, а также станина. Бабка, расположенная спереди, всегда находится в неподвижном положении и нужна для основы, на которой размещен базовый узел вращения.

На переднюю раму устанавливается механизм для передачи, который соединяет главный центр и электродвигатель.

Главный центр отвечает за приведение заготовки в движение и, таким образом, за качество обработки детали. Бабка сзади работает параллельно к оси рамы, расположенной продольно.

Центр и бабка должны быть плотно соединены, исходя из длины изделия. Бабка устанавливается таким образом, чтобы конец детали и ведомый центр были соединены, а сама деталь устанавливается в патрон.

Для самодельного мини-станка можно установить практически любой, но минимальная мощность устройства с ЧПУ должна быть не менее 800 Вт, а оптимальная – 800-1500 Вт, тогда станок будет работать без перебоя.

Справиться с низкими оборотами получится, благодаря использованию передаточного механизма, тогда скорость работы двигателя не изменится и будет аналогична.

Не стоит выбирать слишком мощный двигатель, например, 2000-ватный, т.к. он может испортить станок, приведя его к перегреву. В основном на станках ЧПУ такого типа используют ременную передачу, иногда она может быть фрикционной или цепной.

В некоторых настольных станках можно встретить конструкции, где передаточная система отсутствует, в этом случае патрон и главный центр закрепляются в сам вал электрического двигателя.

Видео:

Главный центр и дополнительный центр должны располагаться на одинаковой оси, т.к. в ином случае заготовка, вставленная в патрон, будет вибрировать.

Делая станок, важнее всего соблюсти четыре условия: правильно определить центр, поставить суппорт, надежно зафиксировать детали в патрон и обеспечить ее быстрое и бесперебойное вращение – в этом случае система будет работать как надо.

Для самодельных лобовых мини-станков чаще всего используют для фиксации детали кулачковый патрон или планшайбу. Кроме того, центр в таких устройствах только один, в отличие от профессиональных моделей.

ВАЖНО ЗНАТЬ: Обзор токарно-карусельных станков

Раму для изделия лучше всего сделать с помощью стальных уголков, а не деревянного бруса, тогда система будет более устойчивой и надежной и прослужит вам дольше.

Именно рама позволяет качественно зафиксировать центр, что напрямую влияет на правильность работы аппарата.

Поэтому, занимаясь проектированием рамы, пользуйтесь профессиональным чертежом и учитывайте, что бабке должно быть обеспечено свободное вращение вдоль продольной оси устройства ЧПУ и суппорт должен стоять ровно.

Форма деталей станка зависит от ваших целей: какие детали и материалы вы собираетесь обрабатывать на станке, каков их размер и т.д.

От этих же параметров зависит и выбор мощности электродвигателя, поэтому, прежде чем покупать суппорт и другие необходимые детали, определитесь с тем, каким вы хотите видеть конечный вариант станка – это очень поможет вам в работе.

Как уже говорилось, для станка ЧПУ подойдет практически любой двигатель, т.к. он не требует большой мощности, однако избегайте покупать коллекторные модели, т.к. они увеличивают количество оборотов в случае, если нагрузка падает.

Это может привести к тому, что заготовка просто вылетит – в этом случае она не только испортится сама, но и может покалечить того, кто находится рядом со станком. Также не стоит покупать слишком мощные двигатели, т.к. они могут вывести систему из строя.
