Антенна из пивных банок
Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

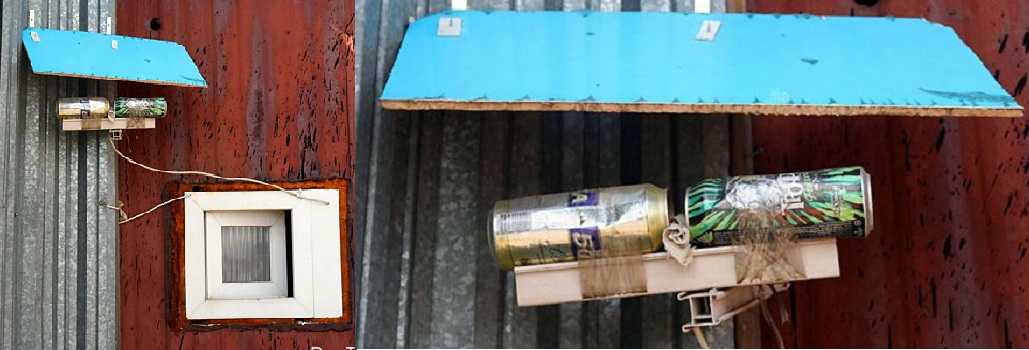

Наружная антенна из пивных банок
Собираем так:
- В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
- Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
- Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
- Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
- Оплетку подрезаем, ее длина должна быть около 1,5 см.
- Ее распределяем по поверхности банки и припаиваем.
- Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
- Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
- Все, самодельная антенна ДМВ готова.
Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.
Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто
Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.
Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.
Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…
Антенны для цифрового ТВ своими руками
Использование cookie English version
Зона покрытия цифрового телевидения стандарта DVB-T2 сегодня охватывает уже почти всю Россию.
Но часто бывает, что до ближайшего передатчика десятки километров либо ваши окна расположены таким образом, что сигнал не в прямой видимости.
В этом случае поймать сигнал цифрового телевидения можно лишь применив антенну с большим усилением либо добавив к ней усилитель.
Почему именно самодельная? Во-первых, такая конструкция обойдется почти даром, а во-вторых, коэффициент усиления антенны, сделанной самостоятельно, часто получается выше, чем у заводской.
Происходит это потому, что заводские антенны рассчитаны на прием сигналов во всем ДМВ диапазоне. Для обеспечения равномерных характеристик такое устройство специально расстраивают, удлиняя одни и укорачивая другие элементы, в результате уменьшается коэффициент усиления. А самодельная антенна рассчитывается под конкретный канал и имеет пик усиления именно на нем.
Подведите курсор к этой вышке и нажмите на нее для получения дополнительной информации. Здесь нам нужны номера каналов первого и второго мультиплекса. Запомните их.
Если вы живете не в России, то информацию по вышкам других стран можно увидеть здесь.
Прогнозировать возможность приема сигнала от той или иной вышки поможет этот материал.
Мы предлагаем вам несколько конструкций антенн. Они расположены в порядке увеличения коэффициента усиления и возрастания сложности изготовления. Мы лишь ориентировочно можем сказать о том, на каком расстоянии будет работать та или иная антенна, так как это зависит от очень многих факторов.
Z-антенна
Z-антенна похожа на два квадрата, установленных друг на друга. В месте стыков этих квадратов оставлено небольшое расстояние. Именно в этом месте подключается кабель.
Это самая простая для изготовления антенна, ее можно сделать минут за 30 — 40. Тем не менее эти конструкции очень популярны не только для приема цифрового телевидения, но и для Wi-Fi и 3G диапазонов.
Антенна типа «волновой канал» несколько сложнее в изготовлении, чем предыдущая. Несмотря на это, такие устройства широко используются со времен начала телевизионного вещания и до сих пор. Конструкция требует достаточно большой точности изготовления.
Она отличается от предыдущей конструкции наличием еще одного элемента.
Антенна этого типа приобрела популярность благодаря Российскому радиолюбителю С.К. Сотникову из-за удачного сочетания простоты конструкции и высокого коэффициента усиления.
Эта антенна имеет больший коэффициент усиления, что позволяет вести дальний прием цифрового телевидения DVB-T2. Она также известна благодаря С.К. Сотникову, который предложил помимо конструкции еще и методику расчета. Тройной квадрат — это самая популярная конструкция в последнее время.
У этой конструкции коэффициент усиления еще выше. Она состоит из шести колец разного диаметра, расположенных на диэлектрической штанге. Н. Туркин поделился чертежами устройства в журнале «Радио» №1 за 2002 год, а известный радиолюбитель В. Поляков оптимизировал размеры колец и расстояния между ними для получения наибольшего усиления. Именно этот вариант расчета используется на сайте.
- Нажав на соответствующий пункт меню слева можно рассчитать параметры заинтересовавшей вас конструкции для каналов конкретного региона.
- Если вы хотите использовать эти устройства в диапазонах Wi-Fi или 3G, сделать это можно, перейдя по этой ссылке.
- Фотографии готовых антенн, собранные нашими читателями, можно посмотреть здесь, а результаты опроса наших читателей (дальность приема той или иной конструкции) — здесь.
- Присылайте нам свои конструкции антенн для приема цифрового телевидения DVB-T2 (с методикой расчета) и мы с удовольствием опубликуем их здесь.
Простая для Wi-Fi — из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ-антенна может быть собрана за полчаса (если не торопиться).
Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки.
Если ставить самодельную антенну предполагается на улице, следует найти банку с пластиковой крышкой. Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.
Фото простой телеантенны — ниже:
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длиной волны 124 мм. Банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Усиливаем сигнал без усилителя
Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.
Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.
Требования к антеннам
В согласии с новыми условиями приема, поменялись и главные требования к ТВ-антеннам:
Такие ее параметры, как показатель направленного действия (КНД) и показатель защитного действия (КЗД) сейчас определяющего значения не имеют: современный эфир очень загрязненный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-нибудь преграда, да пролезет, и сражаться с ней необходимо уже средствами электроники.
Взамен важное значение приобретает свой показатель усиления антенны (КУ). Антенна, прекрасно «облавливающая» эфир, а не смотрящая на него сквозь небольшую дырочку, даст запас мощности принятого сигнала, дающий возможность электронике почистить его от шумов и помех.
Новая телевизионная антенна, за редчайшими исключениями, обязана быть диапазонной, т.е
ее электрические параметры должны сохраняться по настоящему, на уровне теории, а не втискиваться в доступные рамки путем инженерных ухищрений.
ТВ-антенна должна согласовываться в кабелем во всем собственном рабочем диапазоне частот без добавочных устройств согласования и симметрирования (УСС).
Амплитудно-частотная характеристика антенны (АЧХ) обязана быть возможно более гладкой. Резким выбросам и провалам обязательно сопутствуют фазовые искажения.
Последние 3 пункта обусловливаются требованиями приема цифровых сигналов. Настроенные, т.е. работающие в теории на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с допустимым отношением сигнал/шумовой фон захватывают 21-40 каналы. Однако их согласование с фидером требует использования УСС, которые либо сильно съедают сигнал (ферритовые), либо искажают фазовую характеристику на краях диапазона (настроенные). И «цифру» данная антенна, прекрасно работающая на «аналоге», будет принимать плохо.
Поэтому, из всего великого антенного разнообразия, в этой статье рассмотрим антенны для телевизора, доступные для самостоятельного изготовления, следующих видов:
- Частотнонезависимая (всеволновая) – не выделяется высокими параметрами, но достаточно проста и дешева, ее можно создать практически за час. За городской чертой, где эфир чище, она вполне сумеет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
- Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже неимоверно проста, идеально согласуется с фидером во всем собственном диапазоне, совсем не меняет в нем параметры. Технические параметры – средние, благодаря этому более подойдёт для дачного участка, а в городе в качестве комнатной.
- Несколько вариаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это очень крупная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. дальше), настолько становится проще и съеживается, что вполне может быть применена как высокоэффективная комнатная антенна при практически любых условиях приема.
Точное согласование и симметрирование практически всех описанных дальше антенн происходит благодаря прокладывании кабеля через т.наз. точку нулевого потенциала. К ней предъявляют специальные требования, о которых подробно будет сказано дальше.
Требования к антеннам
В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:
- Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
- Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
- Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
- ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
- Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.
Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.
В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:
- Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
- Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
- Несколько модификаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.
Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.
О параметрах антенн
Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):
К определению параметров антенн
- КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
- КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
- КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.
Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.
Особенности дециметровых антенн
Дециметровые антенны бывают разных видов и форм
Чтобы получить повышенную чувствительность антенной решетки, обратите внимание на несколько показателей:
Коэффициент стоячей волны (КСВ). Чтобы прием был наилучшим, рамзер резонаторов антенны должен быть кратен длине волны (λ), при этом КСВ будет стремиться к 1. Чем ближе к этой цифре, тем прием лучше. КСВ – относительная величина и единицы измерения не имеет.
Коэффициент усиления (КУ). Его измеряют в децибелах. Цифра показывает во сколько раз приемное устройство усиливает полученный сигнал. Для расчета кратности используют специальную таблицу. КУ в 7 децибел говорит об увеличении мощности в 5 раза, 10 дБ – в 10 раз, 20 дБ – в 100 раз.
Коэффициент шума (КШ). Также измеряют в децибелах, но применяют в отношении шумов, окружающих полезный сигнал.
Амплитудно-частотная характеристика (АЧХ) – показывает соотношение амплитуды входного и выходного сигналов во всем диапазоне рабочих частот
Важно, чтобы она была равномерна на дециметровых радиочастотах.
Принцип работы
Чтобы подобрать КСВ под разные частоты нужного диапазона, производители снабжают решетки множеством штырей-резонаторов, каждый из которых имеет индивидуальные размеры и приспособлен под определенную длину волны. Расстояние между резонаторами и рефлектором делают также кратным длине принимаемых радиоволн, например, 0,25λ.
На некоторые модели антенн за резонаторами устанавливают рефлектор – сетчатую или цельную металлическую пластину. Её цель отразить поступающие на неё волны в одну точку для усиления характеристик приема.
Универсальная антенна
Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.
Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой – 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.
Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.
Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.
Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.
Что понадобится для сборки цифровой антенны
Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.
Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.
Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.
Конструкция и расчет
Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.
Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.
На практике для этого необходимо:
- найти в интернете ближайшие мультиплексоры в регионе или городе;
- определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
- узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.
Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:
λ = 300 / f
где λ — длина волны, f — частота трансляции.
Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.
Длина волны для каждой из них вычисляется по-отдельности:
- λ = 300/500 = 0,6 м;
- λ = 300/750 = 0,4 м.
Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.
Инструменты и материалы
Чтобы сделать антенну Харченко вам понадобится:
- Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
- Телевизионный кабель для передачи видеосигнала.
- Линейка для измерений, карандаш или маркер для нанесения отметок.
- Пассатижи или тиски с молотком для придания проволоке нужной формы.
- Отражатель из фольги или металлической сетки.
- Паяльник с припоем и канифолью.
Для кольцевой антенны вам понадобится:
- Кусок коаксиального кабеля.
- Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
- Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.
После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.
Техника безопасности при монтаже
Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:
- Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
- Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
- Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.
После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.
Антенные параметры
Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.
Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.
Коэффициент направленного действия – это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.
Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.
Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия – и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.
Телеантенна “двойной (тройной) квадрат”
В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы. Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».
Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.
Материалы
Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.
Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора. Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.
Расчёт размера
Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.
Установка антенны
Пошаговая инструкция по изготовлению и подключению антенного устройства:
- Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
- Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
- Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
- Направляющая должна быть настроена в сторону телевизионной вышки.
- Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
- Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
- Оптимальный материал для изготовления мачты – древесина.
Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция
Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:
λ=300/F, где F — частота передаваемого сигнала в МГц.
Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.
Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.
Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.
Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.
Таким образом, основа нашей концентрической антенны сделана.
Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.
Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.
Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.
А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.
Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.
Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.
Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.
Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.
Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.
Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей.
Источники
- https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/
- https://prosmartv.ru/receiving/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html
- https://www.qrz.ru/schemes/contribute/antenns/dvb-t2-antenn.html
- https://www.asutpp.ru/antenna-dlya-tsifrovogo-tv-svoimi-rukami.html
- https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-antennu-dlya-televizora-svoimi-rukami.html
- https://antenna-dvb-t2.info/
Янв 25, 2021
