Материалы, необходимые при подключении пленочного теплого пола
Правильно подобранная, качественная продукция — залог долгой, безаварийной работы всей системы отопления. Поэтому разберемся, какое оборудование нам понадобится.
Подложка
Подстилающим слоем служит рулонная фольгированная теплоизоляция. Подходит пенофол, который используют при укладке ламината или изоляции труб. В большинстве случаев достаточно толщины 3-4 мм. Ее увеличивают, если необходимо скрыть внутри большой термодатчик или дополнительно утеплить межэтажное перекрытие.
Термопленка
Выделяют два типа материала в зависимости от мощности:
- 150 Вт/м2. Используют для организации местного или дополнительного обогрева.
- 220 Вт/м2. Применяют, когда материал служит основным источником тепла.
Чтобы добиться положительного результата нужно правильно выбрать не только вид термопленки, но и рассчитать площадь, которую она должна закрывать. Для удобства сведем данные в таблицу:
| 150 Вт/м2 | 220 Вт/м2 | |
| Вид напольного покрытия | Ламинат, линолеум, ковролин | Керамическая плитка, паркетная доска, ковролин, ламинат |
| Необходимая поверхность нагрева от всей площади помещения, при разных видах отопления: | ||
| -основное | 95% | 70% |
| -дополнительное | 60% | 40% |
Управляющие элементы
Ручное механическое управление инфракрасным теплым полом неэффективно. Он будет всегда чрезмерно перегреваться или остывать. Для автоматизации процесса применяют терморегулятор. Он поставляется вместе с электронным датчиком температуры.
Приборы отличаются чувствительностью и порогом включения. Поэтому лучше использовать тип оборудования, рекомендованный производителем пленки. При этом обязательно учитывать мощность нагрузки.
Фото: Instagram tepliypol_msk
Современные терморегуляторы позволяют программировать температуру по многим параметрам. Например, снизить расходы на электроэнергию пока никого нет дома и разогреть помещение к вашему приходу.
Проводка
Для подключения деталей теплого пола применяют многожильный медный кабель типа ПВ3. В подавляющем большинстве случаев достаточно сечения 1,5-2,5 мм2. Но всегда надо учитывать фактическую силу тока. Данные о том, какие провода использовать в зависимости от мощности потребителей, сведем в таблицу:
| Сечение провода (мм2) | Общая мощность потребителей (кВт) |
| 1,5 | 4,1 |
| 2,5 | 5,9 |
| 4 | 8,3 |
Защитное покрытие
Оно необходимо, чтобы снизить механическое воздействие и избежать попадания влаги к токоведущим частям. Для разных типов чистовой отделки используют свой подстилающий материал:
Укладка инфракрасного теплого пола: технология
Первый шаг – составить план размещения полос термопленки, соединительных контактов и датчиков. Измерить длину полос термопленки. Произвести расчет необходимого количества термопленки и отражающей подложки на данную площадь. Из подсчетов нужно исключить площадь тех мест, которые будут располагаться под мебелью (диванами, шкафами и так далее). Укладка теплоизоляционной подложки, в отличие от термопленки, рассчитывается на всю площадь помещения.
Схемы распространения тепла от радиатора отопления (слева) и инфракрасного обогревателя (справа).
Монтаж терморегулятора. Заблаговременно определить в стене будущее месторасположение терморегулятора, прислонив его к стене, визуально выровнять и сделать отметку карандашом. Для встраиваемого терморегулятора необходимо проштробить места для подводящих проводов и под терморегулятор.
Предварительная подготовка основания. Нужно очистить пол от загрязнений и пыли с помощью щетки или пылесоса и убрать все неровности поверхности. При влажной поверхности нужно тщательно просушить его.
Укладка теплоизоляционного материала. Уложить теплоизоляционную подложку на всю площадь комнаты. Соответствующая необходимым размерам пленка разрезается по специальным линиям разреза. Закрепляется между собой с помощью скотча.
Укладка инфракрасного теплого пола. Нарезать полоски термопленки желаемой длины. Пленку можно разрезать в любом месте: или в указанном производителем, или между обособленными нагревательными элементами. Нужно изолировать разрезанные стороны термопленки. В случае разрезания в обозначенном изготовителем месте изоляции подлежат только пластины коллектора. Вся ширина термопленки изолируется, если разрез сделан между отдельными нагревательными элементами. Каждая полоска раскладывается на поверхности пола согласно подготовленному плану, и делаются отметки карандашом под прорубание штроб. Отступ между полосками термопленки должен составлять минимум 1-2 см, а от стен – 5-10 см. Нужно следить за тем, чтобы не происходило наложение полосок термопленки друг на друга и случайный нахлест.
Соединение контактов. Один из концов клеммы всовывается в промежуток между слоями, второй конец клеммы должен находиться со стороны медной шины сверху над термопленкой. Для подсоединения контактных клемм медная и серебряная шина расслаивается на конце термопленки. Подсоединяются провода к клемме. К одной медной полосе термопленки подводится 0, к другой – фаза. Клемму с помощью пассатижей нужно прижать аккуратно и крепко.
Несколько полосок термопленки должны соединяться параллельно, как в схеме.
Схема подключения инфракрасного теплого пола.
Изолируются места контактов. С помощью изоляционного материала мастик с обеих сторон изолируются места соединения клемм. На обратной стороне термопленки изолируется медная шина полосками (2,5х5 см) битумного скотча.
Чтобы придать поверхности пола идеальную ровность, подводящие провода утопляются в заранее вырезанные канавки в теплоизоляционном материале. Проводку можно сделать под плинтусом.
Установка напольного датчика. Датчик температуры подсоединяется к терморегулятору. Закрепляется датчик на нижней стороне термопленки и приклеивается скотчем. Датчик температуры и провода также необходимо расположить в углубления, чтобы поверхность пола была ровной. Для этого нужно предварительно обозначить места под штробы. Обозначенные штробы вырезаются дисковой пилой или прорубаются сечением. Провода в теплоизоляции фиксируются скотчем. Также необходимо сделать вырезы теплоизоляции под контактами для получения ровной поверхности пола. Терморегулятор нужно подключить к сети и проверить работоспособность всей системы. Измеряется сопротивление, результат записывается в гарантию.
План укладки инфракрасного теплого пола зарисовывается на обратной стороне гарантии.
Уложить любое финишное напольное покрытие: ламинат, ковролин или линолеум. Прежде чем уложить покрытие, поверх термопленки для ее защиты от попадания воды нужно постелить полиэтиленовую пленку. Пленка накладывается с нахлестом листов в 20 сантиметров.
https://youtube.com/watch?v=YuUaj1DzMx0
Панели ламината можно класть сразу на полиэтиленовую пленку. Финишное покрытие из ковролина или линолеума кладется на предварительно уложенные листы ДВП или фанеры. При этом укладывать листы первичного пола нужно так, чтобы не повредить саму термопленку.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Оформление завершающего этапа монтажа
В конце работ пол с электрической основой заливается тонким слоем раствора, не больше 1 сантиметра. После его полного высыхания проводится повторная проверка работоспособности механизма. Если все работает, то можно приступать к поклейке плитки или же облицовке другим напольным покрытием.
Не забывайте о том, что при укладке термо-пола помещение не должно подвергаться сквознякам, а включение пола проводится лишь после абсолютного высыхания бетонной стяжки.
Укладка электрического теплого пола имеет несколько преимуществ. Такой пол создаст в комнате мягкую и равномерно распределенную теплоту, не нарушит обычную влажность, и не будет сушить воздух. Помимо этого теплые электрические полы гармонично впишутся в какой-либо интерьер, поскольку не займут в комнате много места и дадут возможность убрать радиаторы. Ни для кого не секрет, что конвективная система отопления менее комфортна и экономична, чем электрические обогревающие полы.
Так что для тех, кто любит уют и приятные ощущения, станет отличным решением установка такого вида конструкции. Теплая поверхность ламината или плиток принесет вам массу позитивных эмоций, а скрытая система не испортит внешний вид комнаты, обеспечивая ее теплом.
1 этап – разработка проекта и расчет
Важная особенность монтажа инфракрасного пленочного пола состоит в том, что он не монтируется под мебель. Таким образом, приступая к расчету необходимого количества материала и определяясь с местом укладки пленки нужно вычесть ту площадь, под которую пленка не будет уложена.
Примечание. Чтобы система считалась эффективной, пленка должна покрывать не менее 80% поверхности помещения в случае, если пленочный пол будет основной системой отопления дома/квартиры и не менее 40%, если вспомогательной (альтернативной, дополнительной).
Расчет инфракрасного пленочного теплого пола
Формула:
расчет общей площади помещения: Sп=a*b*2;
расчет площади обогрева Sоб = Sп – (Х, Y, Z)
Где,
Sп – общая площадь помещения м.кв.;
а,b – длина и ширина помещения, м;
Sоб – площадь обогрева, м.кв.;
Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера (мебель, бытовая техника и т.п.).
Примечание. Расчет обогреваемой площади производится с учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой вертикальной (смежной) поверхности или объекта.
После расчета отапливаемой площади нужно рассчитать достаточную мощность системы. Следует знать, что диапазон мощности нагревательной пленки составляет 150-220 Вт/м.кв.
Расчет энергопотребления инфракрасного теплого пола
Показатель потребления энергии для пленочного пола можно вычислить по формуле: Э=Sп*k*Т
Где, Э – энергопотребление, Вт/час;
Sп – общая площадь помещения м.кв.;
k – коэффициент пересчета (зависит от установленной температуры, если система включена на 40% – коэффициент составит 0,4);
Т – тепловая мощность пол.
Затраты на отопление инфракрасным полом легко рассчитать, зная тариф на электроэнергию в конкретном регионе.
Расчет мощности инфракрасного теплого пола
Возможна ситуация, когда площадь помещения достаточно большая и для монтажа системы пленочного отопления необходимо использовать несколько комплектов инфракрасной пленки – в этом случае их мощность суммируется. P общ. = Р1 +Р2+…+ Pi,
Если использовалась часть комплекта, расчет производится по формуле:
Р общ.= 110·L
Где,
P общ – общая мощность пленочного пола, Вт;
P1…Pi – мощность отдельно взятого комплекта пленки, Вт.
L – длина инфракрасной пленки, которая используется при монтаже;
110 – коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов и место их установки
Функция терморегулятора для инфракрасного теплого пола – регулировать уровень отопления.
Что касается количества, то следует знать, что при подключении нескольких комплектов пленочного пола необходимо устанавливать несколько терморегуляторов, ведь потребляемая мощность теплого пола суммируется.
Устанавливать терморегулятор желательно на высоте не менее 150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на высоте около метра (высота розеток). Второй вариант возможен, если установка системы теплый пол инфракрасный производится до выполнения ремонтных работ.
Совет. Терморегулятор располагают на стене, которая расположена перпендикулярно направлению укладки полос. Такой прием позволит уменьшить длину провода.
Крепится терморегулятор рядом с электропроводкой скрытым или наружным способом.
При превышении допустимой нагрузки на терморегулятор используется два варианта подключения:
зонирование и подключение каждой зоны к своему терморегулятору;
включение в схему твердотельного реле или магнитного пускателя. В этом случае, система будет управляться одним реле. Такое подключение требует определенных знаний, что требует привлечения электрика.
Схема укладки инфракрасной пленки для теплого пола включает в себя указание направления размещения полос. Производители и мастера рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит количество разрезаний нагревательной пленки на поворотах.
Правила размещения (укладки) инфракрасной пленки пола:
первый ряд пленки следует размещать не ближе чем 100 мм. к стене (или к другому объекту), но не дальше 400 мм;
шаг линии отреза пленки – 250 мм. Резать пленку в других местах запрещено;
расстояние между соседними полосами пленки – не менее 10 мм.;
предельно допустимая длина полосы пола – 8 000 мм.
Проект инфракрасного пленочного теплого пола должен содержать:
расчет полезной площади;
расчет мощности системы;
место установки терморегулятора (и их количество, при монтаже теплого пола в большом помещении);
направление укладки полос пленки;
количество полос (зависит от ширины пленки).
Итогом проектирования должна стать схема монтажа, которая необходима как для выполнения монтажных работ, так и для дальнейшей эксплуатации и ремонта.
Монтаж термомат
Этот вид электропола отличается от простого кабельного тем, что нагревательный элемент закреплен на стекловолоконной сетке шириною 0,5 м. Шаг укладки термопровода – 5-7 см. Теплообразование ничем у двух вариантов не отличается. Термоматы просто проще в монтаже, ведь это уже готовое изделие с определенным расположением элементов электроподогрева.
Сделать электрический теплый пол из термомат так же просто, как электрический кабельный вариант. То есть процесс делится на два этапа:
- подготовка;
- монтаж с подключением.
На первом этапе проводится ремонт и выравнивание напольного основания, как это описано в инструкции к кабельному варианту. Его гидроизоляция и утепление, если это необходимо. Здесь проводится расчет мощности и составление схемы раскладки. Последняя отличается от кабельного варианта тем, что маты имеют прямоугольную форму, которую надо постелить на полу на определенных участках, подрезая их по длине последних.
Начало раскладки – от стены, где будет устанавливаться терморегулятор. К примеру, до противоположной стены. Именно такой длины термомат подрезается. Другую его часть разворачивают на 180⁰ и укладывают до первой стены. Обе части соединяются проводом в месте реза. Чем длиннее маты, тем лучше – меньше стыков.
Раскладка термомат
Подключение к терморегулятору точно такое же, как в кабельном варианте
Единственное, на что надо обратить внимание, это тип кабеля, расположенного на сетке. Он одножильный или двухжильный. В первом случае два его конца являются «холодными»
Их и надо подключать к терморегулятору. Один конец точно расположен около регулятора. Расположение второго может быть где угодно, то есть не рядом со стеной. Поэтому от него до регулирующего температуру прибора надо будет проложить провод
В первом случае два его конца являются «холодными». Их и надо подключать к терморегулятору. Один конец точно расположен около регулятора. Расположение второго может быть где угодно, то есть не рядом со стеной. Поэтому от него до регулирующего температуру прибора надо будет проложить провод.
Во втором случае оба конца находятся около терморегулятора, что упрощает подключение. Но тут нужно знать, что если такой мат был подрезан, концы отрезанного кабеля надо перемкнуть между собой. К примеру, сделать скрутку.
Удобство использования термомат заключается еще и в том, что прямо на них можно укладывать кафель без предварительной доработки поверхности основания. Сетка в этом случае будет выполнять функции армокаркаса, что увеличивает прочность облицовки. Сегодня производители предлагают модели, на которые можно укладывать ламинат. В их конструкции тонкий кабель с повышенными прочностными характеристиками, способными противостоять серьезным нагрузках.
Даже на обычный термомат можно стелить ламинат, ковролин или линолеум. После его монтажа нужно залить тонкой стяжкой, и после ее высыхания можно проводить укладку выше обозначенных материалов.
Монтаж на термоматы керамической плитки
Монтаж термомат
Монтаж Thermo Thermomat
Watch this video on YouTube
Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:
Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.
- Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
- Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.
Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.
Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.
Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.
Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.
Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.
Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).
Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.
Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

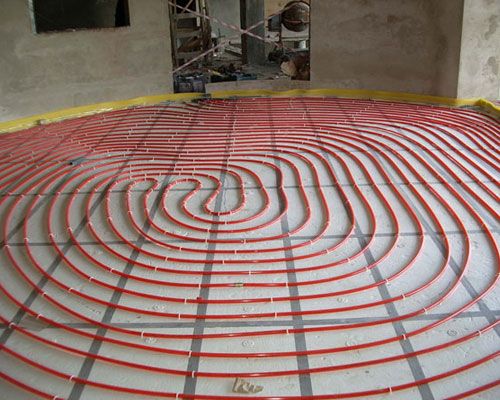

Распределение тепла: особенности

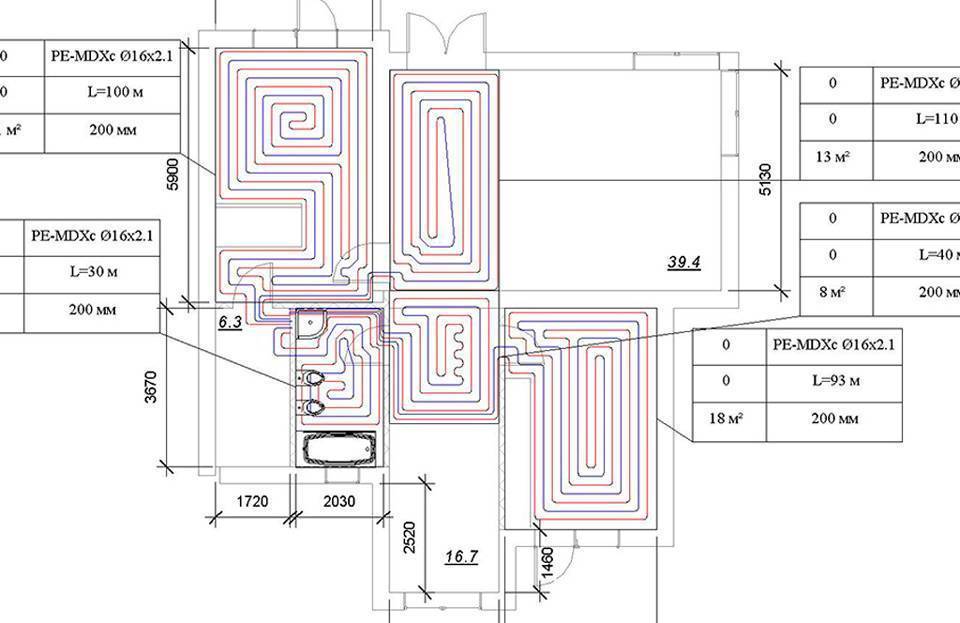

Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.
Распределение тепла от разных источников
Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.
Преимущество использования теплого пола
Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.
Достоинства и недостатки
Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов.
Смонтировать такой подогрев можно за считанные часы, после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.
- Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
- Такой пол не будет влиять на увеличение высоты уровня чернового пола. Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.
С монтажом справится любой человек, имеющий элементарные знания о том, как владеть самыми простыми инструментами.
- Такие системы нагреваются очень быстро, прогрев идет равномерно.
- Полы способны выносить достаточно большие нагрузки. Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.
Полы безопасны для здоровья и даже не пересушивают воздух в помещении.
Но и недостатки у материала, как было выше сказано, есть
Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем
Тем, кто не знает элементарных правил работы с электричеством, подключить такой пол может быть сложно.
Пленку важно правильно разрезать по определенным местам, иначе система не будет функционировать как нужно.
Поверхность чернового пола должна быть выровненной обязательно. Так что иногда от выполнения стяжки отказаться совсем не получится.
Это – не дешевая система подогрева.
Укладка может быть произведена только на открытом участке пола, то есть под мебелью укладывать пленку запрещается.
ИК пленка прослужит минимум 10-20 лет
Монтаж пленочного пола своими руками
Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.
Подготовка поверхности пола
На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.
Укладка нагревательной пленки
Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.
Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.
Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).
Установка терморегулятора
Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.
Соединение всех элементов
Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.
На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.
Пробный запуск
После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.
Последовательность укладки пола

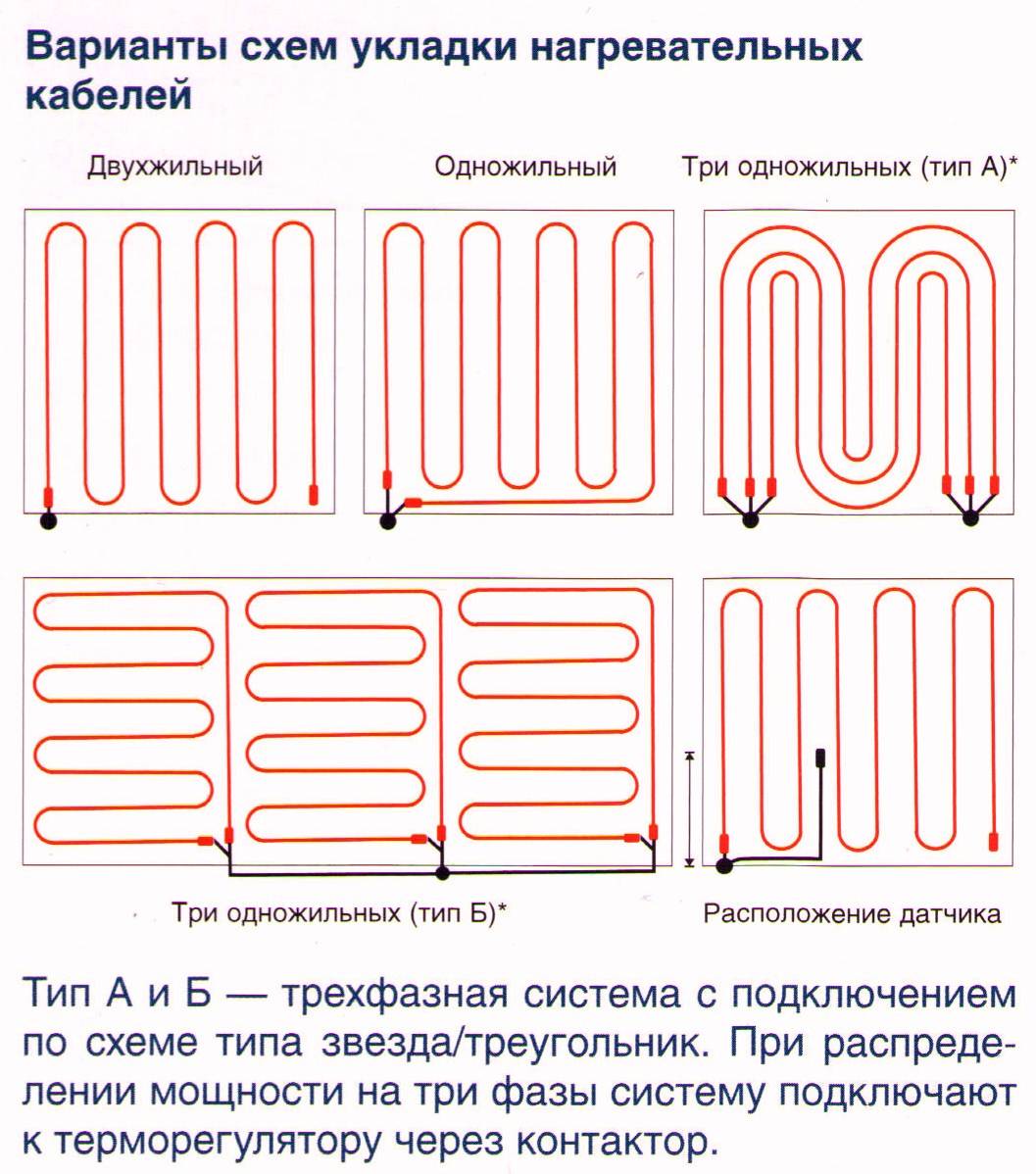

Вне зависимости от типа нагревательного элемента и его конструктивных особенностей укладка электрического пола не имеет принципиальных отличий. Монтаж заключается в последовательном формировании «слоистого пирога», состоящего из чернового бетонного покрытия, нагревательного элемента, клея и покрытия. В качестве последнего часто выступает плитка или ламинат.
Укладка кабеля

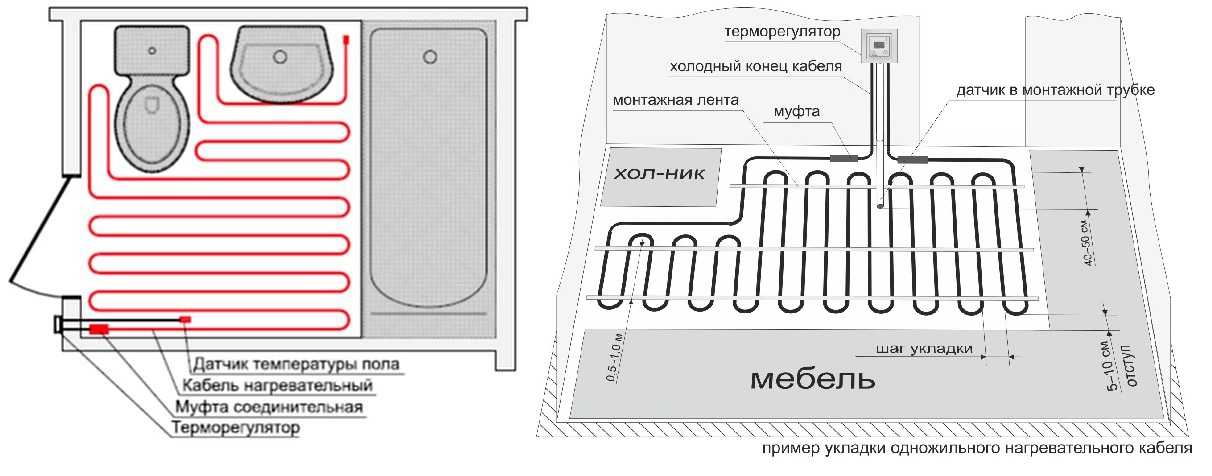

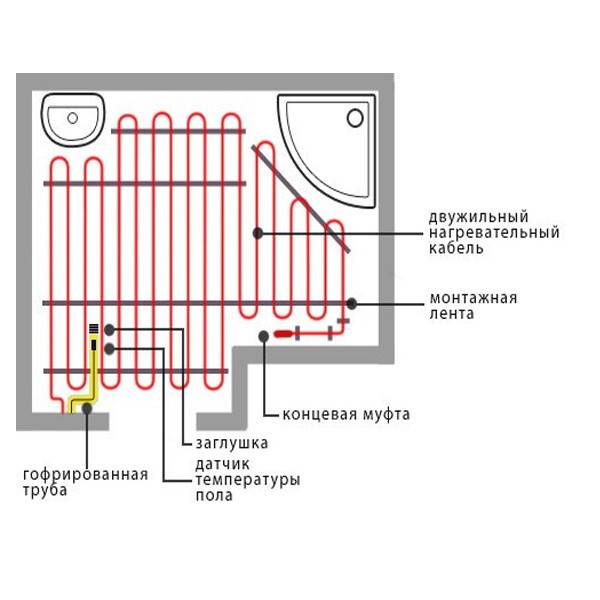

На начальном этапе проводят проектные работы, составляя подробный план и выбирая схему монтажа. Делают расчеты по требуемой длине кабеля и шаге его укладки. К учету не принимается площадь, на которой расположена мебель или габаритная техника. Исключения составляют предметы с высокими ножками. Расчет шага рассчитывают по формуле:
шаг укладки (см) = (100 x площадь для обогрева) / длина кабеля (см)

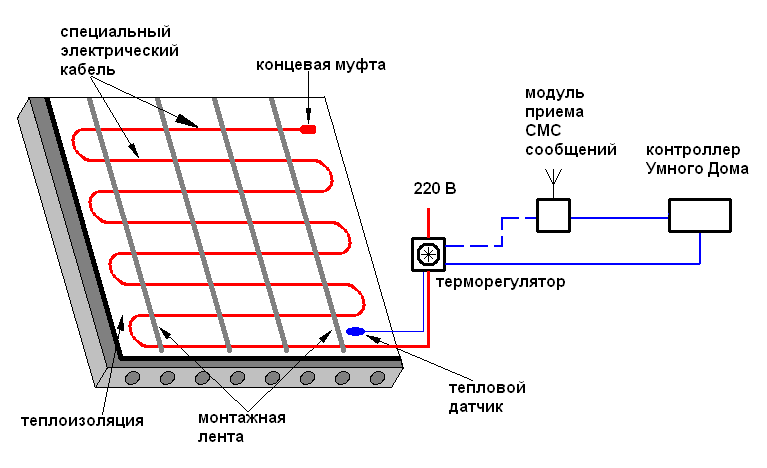

Сначала проводят монтаж на стене термостата, рекомендуемой высотой считается нахождение его на уровне 50—100 см. Чтобы уложить теплый пол:
- к месту установки от распределительной коробки подводят фазу, ноль и заземление;
- в подготовленной канавке размещают 2 трубки из пластика, одна предназначена для силовых проводов нагревательного кабеля, вторая служит для проводки датчика;
- поверхность пола выравнивают;
- вдоль стены наклеивают демпферную ленту;
- формируют изоляционный слой не менее 2 см, поверх него размещают монтажную ленту толщиной 50 см для фиксации кабеля;
- к коробке протягивают силовые провода, контролируя нахождение соединительной муфты в стяжке из бетона;
- устанавливают температурный датчик;
- проверяют качество монтажа и контролируют допустимые отклонения.
После проведения контрольных процедур переходят к заливке цементно-песчаной стяжки. Для твердого чернового пола ее толщина должна быть не менее 3 см при обеспечении слоя теплоизоляции 5 см. На последнем этапе подключают нагревательный кабель, подсоединяя к зажимам термостата проводов температурного датчика и питания. Цепочку замыкают при помощи электропроводки, отвечающей за питание всей конструкции теплого пола.

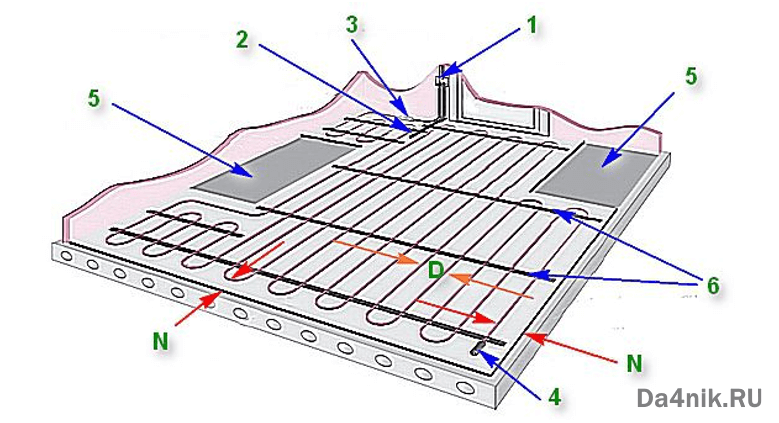

Монтаж теплового мата
Перед началом проводят работы по определению схемы установки теплых матов. Необходимо учитывать места будущего расположения мебели, стационарных предметов и бытовой мебели. При монтаже конструкции следует учитывать ряд особенностей. Основные из них:
- штробу для температурного датчика вырезают на поверхностях стены и пола, так как толщина последнего будет варьироваться от 1 до 1,5 см;
- после проведения подготовительных работ сразу переходят к укладке конструкции теплового мата, исключая укладку теплоизоляционного материала, так как он провоцирует перегревание кабеля.
На первом этапе проводят раскатывание мата по всей площади помещения. Направление меняют при помощи ножниц, разрезая армированную сетку и не трогая кабеля. Между двумя полосами оставляют расстояние в 5 см. Далее отрывают на нижней стороне защитную ленту и раскатывают рулон. Сверху мата размещают слой плиточного клея, контролируя момент выступания нагревательного кабеля на поверхности пола. После его полного высыхания через 3—5 суток можно начинать отделочные работы.
Как уложить инфракрасную пленку
После проведения подготовительных работ на прогрунтованную поверхность укладывают теплоизоляцию. Последовательность дальнейших действий:
- поверх пленки размещают инфракрасную конструкцию, не допуская перекрытия листов;
- устанавливают терморегулятор;
- закрепляют монтажную сетку, контролируя отсутствие повреждений контактов саморезами;
- заливают цементно-песчаную стяжку.
Укладка нагревательных матов
- Чтобы компенсировать расширение пола в результате подогрева необходимо закрепить на стене демпферную ленту.
- Так же для того чтоб тепло направлялось вверх необходимо утеплить основание пола.
- Для этого прекрасно подойдет пенофол, а также возможно использование пенополистерола или же минеральной ваты.
- Далее на утеплитель монтируют армирующую сетку.
Правда, в некоторых случаях можно обойтись без нее. Для этого в раствор добавляется пластификатор с микрофиброй. И после этого уже проводится непосредственно монтаж теплого пола.
Укладывать нагревательный элемент нужно на пол с сеткой. Делать это нужно так, чтобы он не накладывался друг на друга и никоим образом не пересекался.
Если необходимо подкорректировать форму пола под данное помещение, то можно в необходимых местах подрезать немного сетку, не затрагивая сам элемент. В случае если в вашем помещении наблюдается повышенная влажность, необходимо заземлить сетку к регулятору.
