Как уложить водяной пол под напольную плитку
Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:
- Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
- Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
- Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
- Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
- Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
- Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
- Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.
Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.
Какой пирог пола должен быть
Устройство пола под облицовку плиткой состоит из следующих слоев:
- Гидроизоляция.
- Черновой пол.
- Теплоизоляция – может быть заменена на полистирольные плитки или маты с пазами для укладки труб.
- Армирующий слой.
- Водяной контур – глубина залегания труб теплого водяного пола составляет около 2-3 см.
- Финишная стяжка – при использовании полистирольной системы, накрывается гипсоволоконной плитой в два слоя.
- Напольное покрытие.
Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.
Чем и как залить основу
Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.
Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:
- Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
- Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.
Даже при добавлении пластификаторов существует вероятность, что стяжку может «порвать» еще в период высыхания. Чтобы этого не произошло, необходимо накрыть пол после заливки плотной клеенкой и поливать подсыхающее основание водой в течение 7 дней.
Варианты для установки системы
Уложить теплый пол под керамическую плитку или другое покрытие можно несколькими способами:
кабельная система. Для устройства такой конструкции происходит укладка кабеля своими руками. Он может быть одножильным, двужильным или сверхтонким. Технология укладки кабельного пола подразумевает заливку стяжки значительной толщины (в некоторых случаях до 5-6 см). Это уменьшает высоту помещения, что может быть допустимо только на этапе установки чернового основания. Укладка кабельной системы требует определенного опыта и знаний. В обязательном порядке необходимо произвести расчет для эффективного устройства всей конструкции. Существенное преимущество такой системы – низкая стоимость по сравнению с другими технологическими схемами;

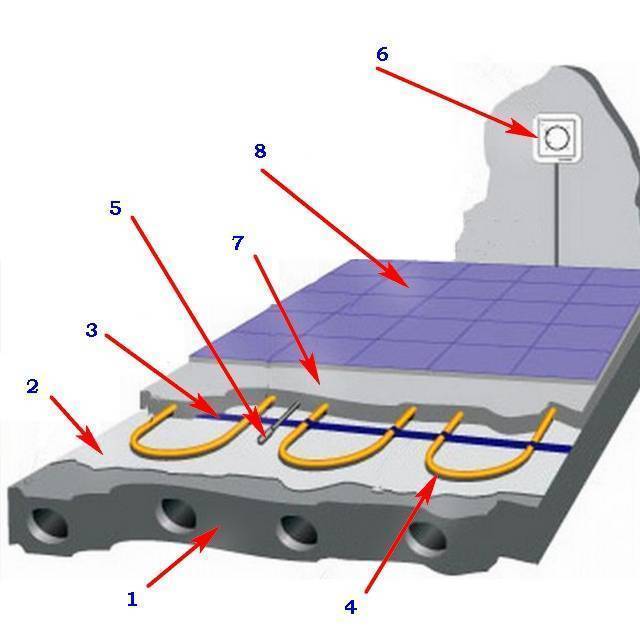

Схема укладки кабельного электрического пола под плитку

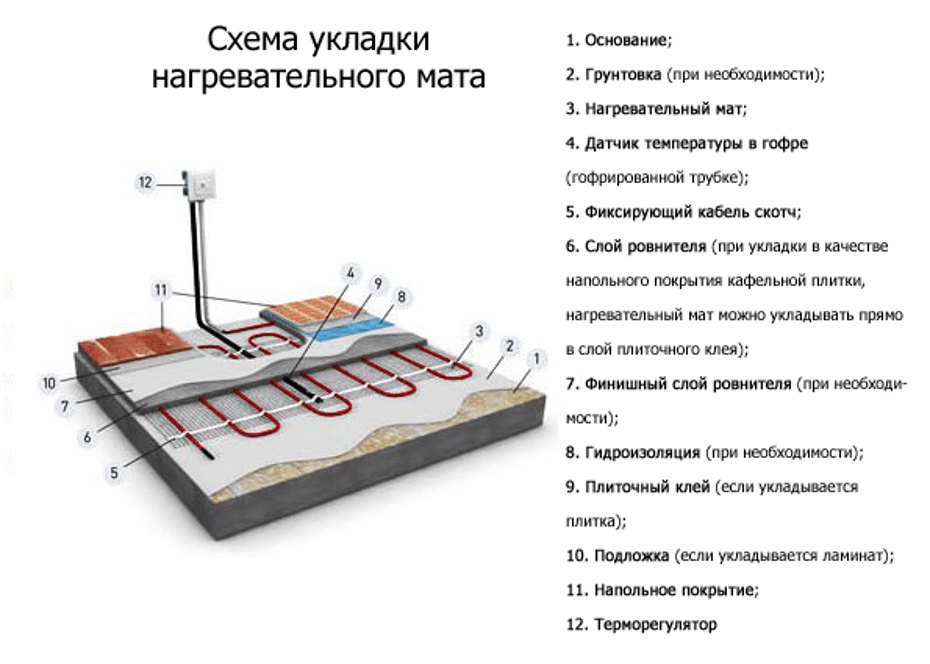

нагревательные маты. Данный вариант чаще всего используется под керамическую плитку. Нагревательные маты состоят из тонкой полимерной сетчатой основы, на которую уложен кабель по определенной схеме. Для их установки не нужно заливать цементно-песчаную стяжку значительной толщины. Для укладки своими руками матов достаточно применить обычный плиточный клей. При помощи тонкого слоя раствора фиксируются элементы, после чего происходит установка плитки;

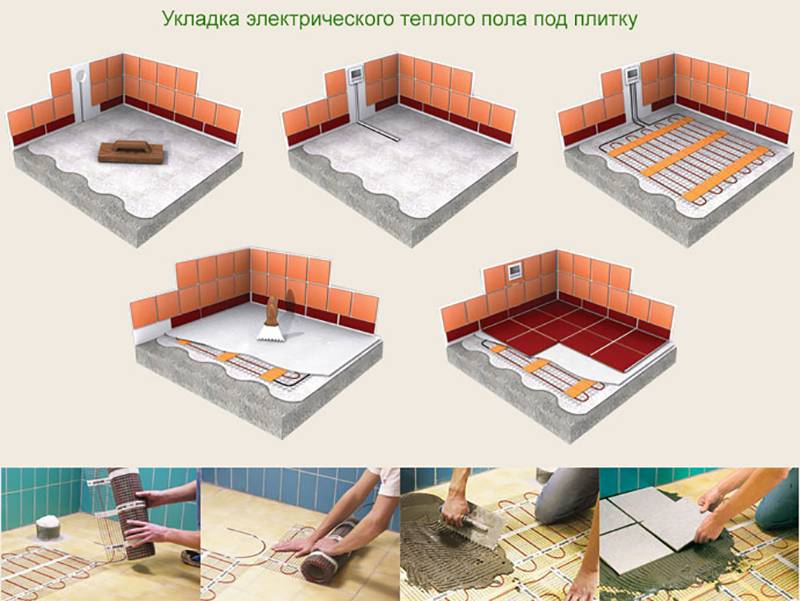

Инструкция укладки электрических матов под плитку
пленочный пол. Состоит из тонких элементов, которые запаяны в полиэтиленовую пленку. Такая конструкция предотвращает контакт нагревательного механизма с влагой. В зависимости от использованных материалов для изготовления пластин, разделяют углеродный и биметаллический пленочный пол. Технология укладки нагревательных элементов под плитку своими руками подразумевает применение конструкций исключительного первого типа. Они не поддаются коррозии и являются ремонтоспособными;
Правильная укладка пленочного теплого пола под кафельную плитку
водяное отопление. Укладка системы данного типа идеально подойдет для помещений со значительной площадью. Ее монтаж требует специальных навыков, а пренебрежение рекомендаций специалистов ведет к снижению эффективности работы или к образованию серьезных дефектов. Оно состоит из трубопроводов, по которым циркулирует горячая вода. Технология устройства теплого пола подразумевает заливку толстого слоя цементно-песчаной стяжки, что значительно уменьшает высоту помещения.
Укладка теплого водяного пола под плитку своими руками
Подготовка пола
Работы начинаются с подготовки пола. Его поверхность должна быть ровной, чистой. Для этого помещение освобождают от мебели и сантехники, снимают старое покрытие, пол подметают, моют, удаляют неровности. Если на поверхности много выпуклостей и впадин, лучше всего сделать стяжку. Чтобы ускорить процесс, стяжки для выравнивания можно приобрести быстросохнущие материалы – раствор из цемента будет сохнуть не меньше двух недель.
Почему нужно сделать пол ровным? Это требование не безосновательно. Если кабель будет уложен на неровную поверхность, из-за выпуклостей и впадин он будет перегибаться, что может привести к пробою. Данную поломку в системе теплого пола можно считать фатальной: провести ремонт будет очень сложно, а иногда и невозможно.
Также заранее предстоит подготовить место, где будет установлен электрический термостат и вывести от щитка электропитания отдельный выход – данное требование соответствует технологии монтажа. Кроме того, при необходимости нужно будет отдельно провести проводку, чтобы было куда подключать теплый пол.
Системы подогрева кафеля
Для организации подогрева напольного покрытия и помещения применяют несколько источников тепловой энергии: циркулирующий по внутрипольным трубам теплоноситель, нагревающие электрические проводники, инфракрасное излучение.
Системы теплого пола соответственно разделяют:
- водяные;
- электрические;
- инфракрасный.
Каждый из них способен обеспечить комфортную температуру на поверхности плитки и в жилом помещении. У трех способов один конечный результат. Различия только в технологии и конструкции. Рассмотрим каждый отдельно.
Водяной подогрев
Из специальных труб внутрь пола монтируют контур, по которому будет циркулировать вода под определенной температурой. Теплоноситель идет с котла через коллектор, задача которого – распределить жидкость по конструкции во всем доме.
Систему обустраивают в жилых помещениях. Она используется для подогрева кафеля и остальных напольных покрытий. Для обеспечения правильной работы лучше обратиться к профессионалам, так как расчеты и монтаж достаточно сложен. Процесс достаточно трудоемок и длителен. Самостоятельные работы могут затянуться, а положительный результат не гарантирован.
Электрический подогрев кафеля
Теплые полы на электричестве не используют в качестве основного отопления. Главная задача таких систем – подогрев напольного покрытия.
Основные достоинства электрического пола:
- регулируемый обогрев помещения в любой момент;
- исключение протечки;
- нет вероятности замерзания воды в трубах при отсутствии электричества;
- минимальная толщина;
- простата в обслуживании.
Существует несколько типов электрических обогревательных элементов:
- Кабельный. Для нагрева используют резисторный кабель в катушке. Крепление происходит на специальные планки, продаются полными комплектами для монтажа. Стоимость будет определять мощность и длина кабеля. Экономия происходит на самостоятельном подборе элементов и монтаже. Кабель бывает одно- и двужильным. Первый вариант бюджетный, второй – надежный.
- Нагревательные маты. Идеальный вариант для самостоятельного монтажа. Стоимость на 30% выше, но расчеты и укладка достаточно просты.
- Инфракрасный. Самый дорогой, но и самый надежный вариант. Отсутствуют электромагнитные волны.
Под плитку лучше подходит кабельный теплый пол. Его легко монтировать самостоятельно, обладает высокой степенью безопасности и удобен в использовании. Чувствительные термостаты поддерживают температуру напольной керамики в определенном диапазоне.
Инфракрасный пленочный пол
Этот вид теплых полов предназначен для «сухого» монтажа: ламинат, линолеум, ковролин, ПВХ плитка. Многие производители утверждают, что пленку можно укладывать в стяжку и плиточный клей. Однако специалисты рекомендуют воздержаться от этого по следующим причинам:
Низкая адгезия пленки. Если на нее уложить кафель или залить стяжку, то система будет плавающей. При постукивании идет пустой звук, а при механическом воздействии – трещины. Иногда для повышения адгезии делают засечки и вырезы. Это значительно усложняет работу, так как все требует тщательной изоляции. В противном случаи придется снимать плитку при срабатывании УЗО.
- Состав пленки. Растворы и клеи содержат щелочь, что приводит к разъеданию поверхности ПЭТ при любой толщине и количестве слоев. Оголенные электрические соединения начнут искрить, вызывая короткое замыкание.
- Предыдущие способы теплых полов специально разработаны для «мокрой» установки. Не стоит изобретать новое и проверять его на себе.
Инфракрасный теплый пол под плитку: особенности укладки
Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд
Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы
Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.
Инфракрасный пол — монтаж
Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.
Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет
Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость
Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.
Как резать инфракрасную нагревательную пленку
Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%
Также важно обязательно всю систему заземлить
Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки
Таблица. Виды монтажа ИК пленки.
| Вид | Описание |
|---|---|
Сухой | Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже. |
Мокрый | Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки. |
Инструкция по укладке теплого пола греющим кабелем под плитку своими руками
Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.
Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем. Чтобы обеспечить качественную адгезию, поверхность грунтуют
Если имеются трещины, их заделывают с помощью цементной смеси
Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.
Теплый пол устанавливать несложно
Выбор проекта для пола
Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций
Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало
Теплоизоляция
На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.
Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру
Установка терморегуляторов и датчиков
Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.
Несколько разновидностей терморегуляторов
Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.
Гофрированная трубка с датчиком температуры
Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.
Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.
Укладка кабелей
При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.
Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.
Проверка качества соединений с помощью мультиметра
До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.
Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.
Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.
В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.
Прокладка кабеля
Заливка стяжки
Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.
Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток
Укладка плитки
Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем
Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем. При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости
Важно, чтобы напольное покрытие было ровным
При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости
Важно, чтобы напольное покрытие было ровным
Установка теплого пола
Разбираем виды теплых полов
Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:
- Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
- Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
- Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.
Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.
Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:
Электрический теплый пол под плитку представлен тремя основными разновидностями:
- Нагревательный кабель – самый оптимальный вариант;
- Нагревательные маты – несколько дороговато, но эффективно;
- Инфракрасная пленка – не самый разумный вариант.
Давайте рассмотрим возможность их применения совместно с кафельной плиткой.
Инфракрасная пленка
Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.
Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.
Нагревательные маты
Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.
Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.
Нагревательный кабель
Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:
- Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
- Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
- Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.
Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.
Итоговые выводы
Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.
