Освещение участка возле дома, дачи

Виды осветительных сетей

Осветительные сети выполняют либо воздушными с использованием проводов СИП, либо кабельными линиями, проложенными в траншеях. В черте городской застройки провода СИП используют с изолированным нулевым проводом по ГОСТ Р 52373-2005. Обозначения проводов СИП за последние 10 лет претерпели большие изменения, о которых можно прочитать в статье Самонесущие изолированные провода (СИП). Следует учесть, что нельзя подвешивать провода осветительной сети над детскими и спортивными площадками.

Во многих городах в настоящее время преимущество отдается кабельным линиям, проложенным в земле. Используют бронированные кабели, которые укладывают в траншеи на глубине 0,7 метра. Желательно кабели для обеспечения возможности их замены в процессе эксплуатации прокладывать в ПНД трубах. При пересечении кабельной линией асфальтированных пешеходных дорожек, проезжей части улиц и дорог, а так же подземных коммуникаций, кабели в месте пересечения прокладывают в жестких, например, асбестоцементных трубах. С каждой стороны от края пересекаемой подземной коммуникации необходимо оставлять как минимум 1 метр трубы. Иначе при разрытии траншеи для ремонта пересекаемой коммуникации труба, защищающая кабель осветительной сети, повиснет на нем и не обеспечит сохранность кабеля. При пересечении проезжей части дорог необходимо проложить резервную жесткую трубу. Наиболее проблематичны сближения и пересечения с теплоцентралями, ширина которых составляет величину в несколько метров. Следует использовать любую возможность, что бы избежать такого пересечения, вплоть до изменения трассы кабельной линии освещения, либо использования на этом участке воздушной линии.

Информацию о габаритах траншей в зависимости от количества проложенных в них кабелей, особенностях прокладки кабелей в земле и объемах земляных работ можно найти в Типовом альбоме  Прокладка кабелей напряжением до 35 кВ в траншеях (Шифр А5-92), выполненном институтом ТЯЖПРОМЭЛЕКТРОПРОЕКТ.

Проект осветительной сети наружного освещения выполняют на топографических планах, на которых отображены наземные сооружения и подземные коммуникации. Для выполнения проекта необходимо знать все условные обозначения, которые использованы на плане освещаемого участка местности. В настоящее время планы выполняют в соответствие с пособием Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500.

В Москве приняты свои условные обозначения подземных коммуникаций, которые можно изучить по справочнику Условные знаки для топографических планов масштаба 1:500 (правила начертания).

В данных справочниках содержатся все необходимые пояснения относительно подземных коммуникаций: как определить тип подземных инженерных сетей и глубину их прокладки. Некоторые подземные коммуникации выполняют в масштабе плана, некоторые отображают тонкой линией с указанием диаметра коммуникации. Знание условных знаков позволяет проложить кабельные линии в соответствие с нормами.

При расстановке опор на топографических планах и прокладке кабельных линий в земле необходимо выполнять нормы по допустимым расстояниям между кабелями, опорами, существующими подземными коммуникациями, фундаментами зданий, дорогами, кустами и деревьями. Эти нормы содержатся в Таблицах 3, 15 и 16 Свода правил СП 42.13330.2011 и в п.п. 6.3.8…6.3.14 ПУЭ, издание 7. Проект сети освещения следует выполнять в соответствие с требованиями ГОСТ 21.607-2014.

Кроме того нельзя допускать выполнение работ в охранных зонах высоковольтных кабельных линий без согласования с их владельцами. Охранные зоны определяют по ГОСТ 12.1.051-90.

Параметры

• Максимальное рабочее напряжение составляет 660 В, при переходе на постоянный ток оно увеличивается до 1 кВ. Качество изоляции проверятся 2,5-киловольтовым испытательным напряжением на протяжении 5 минут. Минимальное удельное сопротивление изоляции на выходе с производства составляет 50 МОм ? км.
• Рабочий диапазон температур установлен равным -60 — +50°С.
• Сечения жил — от 2,5 до 120 мм2. Удельная токовая нагрузка меняется от 30 до 3 А/мм2, имея тенденцию к уменьшению по мере роста сечения.
• Диаметры меняются от 8 до 50 мм при погонной массе в интервале 80 – 4630 кг/км, соответственно. Минимальный радиус изгиба составляет типичные для группы гибких изделий 5 внешних диаметров.

Назначение фонарей

Место установки светильников во дворе определяется необходимостью освещать ту или иную область: вход, садовую дорожку, клумбу или водоем. В зависимости от поставленных задач приборы освещения двора могут подразделяться на несколько категорий.

Функциональное

Основная задача функционального освещения – обеспечение достаточной видимости в какой-либо области. За счет этого вида освещения во дворе можно обеспечить безопасное передвижение с наступлением темноты.

Для уличной подсветки могут устанавливаться различные типы осветительного оборудования:

• Светильники и прожекторы, устанавливаемые на фасад здания или отдельно стоящие опоры – помогают осветить садовые участки, придомовую территорию и т.д.
• Ландшафтные уличные фонари – отличаются низкой ножкой или прямой установкой в грунт, обеспечивают видимость дорожек строений и конструкций во дворе.
• Торшерные уличные светильники – располагаются на высоте человеческого роста и предназначены для освещения небольшой территории вокруг, дорог, подъездных путей, входа, сада и прочих элементов.

Помимо мощного светового потока функциональная подсветка должна обеспечивать и минимальный расход электроэнергии, поэтому здесь стоит применять светодиодные фонари.

Охранное

Предназначено исключительно для предотвращения несанкционированного проникновения посторонних на территорию двора или вблизи него. Применяется для освещения какого-либо участка вашего дома, пространства, площади и т.д. Постоянно включенный свет у входной калитки, забора или в целом по периметру обеспечивает хорошую видимость, однако это слишком затратное удовольствие. Поэтому охранное освещение желательно автоматизировать от датчика движения, чтобы приборы освещения выступали в роли сигнализации, оповещающей о приближении человека.

Праздничное

Праздничное освещение двора предназначено для декоративного оформления территории под определенное событие – новый год, день рождения и прочие. В отличии от предыдущего типа, их устанавливают временно – применительно к какому-то празднику. Здесь также можно использовать архитектурную подсветку, подсветку дорожек, украшение беседок, террас. В качестве приборов освещения двора применяются гирлянды, светодиодные ленты и тематические светильники.

Технический процесс создания уличного освещения

Сборка всей системы происходит последовательно в несколько этапов. Ознакомьтесь с основными правилами по каждому типу работ и постарайтесь выполнять все максимально четко.

Этап 1 — подготовка

1. Подготовьте место для установки опор — уберите весь садовый мусор.
2. Купите все расходные материалы.
3. Подготовьте инструменты для работы:
   • коловорот;
   • емкость для замешивания раствора;
   • мастерок;
   • штыковая лопата;
   • песок;
   • чистая вода;
   • цемент;
   • фанера и деревянные бруски для опалубки.
4. Выройте траншею для укладки кабелей.

Этап 2 — схема уличного освещения

Проще всего не создавать отдельную схему, а нанести план на копию уже существующего проекта участка. Придерживайтесь при этом следующих технических требований:

1. Глубина укладки кабеля под землей — 0,7 м.
2. Минимальное расстояние линии от любой постройки — 0,6 м.
3. Минимальное расстояние от трубопроводов — 0,5 м.
4. Минимальное расстояние между двумя линиями кабеля — 0,3 м, в идеале — 0,5 м.
5. Укладка кабеля по воздуху осуществляется на высоте 6 м над проезжей частью, 3 м — над садовыми дорожками.
6. Фонари должны быть расположены таким образом, чтобы свет не падал на территории соседних участков и не «бил» в окна вашего дома.
7. Светильники должны быть отдалены друг от друга, чтобы радиусы освещения не пересекались.
8. Выключатели и контролирующие приспособления автоматики располагайте в местах, где нет доступа осадкам.

Этап 3 — монтаж опор под фонари

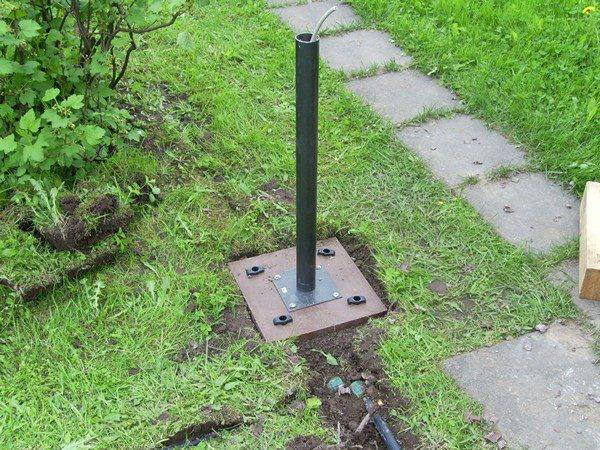

Монтаж опор выполняется несколькими способами — зависит от типа фиксатора.

Крепление на стену:

1. Сделайте разметку установки осветительных приборов.
2. Выверьте ровность положения и точность расстояния между каждой парой по строительному уровню.
3. Просверлите отверстия в стенах.
4. Вбейте анкеры или дюбели.
5. Закрепите кронштейны.

Крепление на столбы на земле:

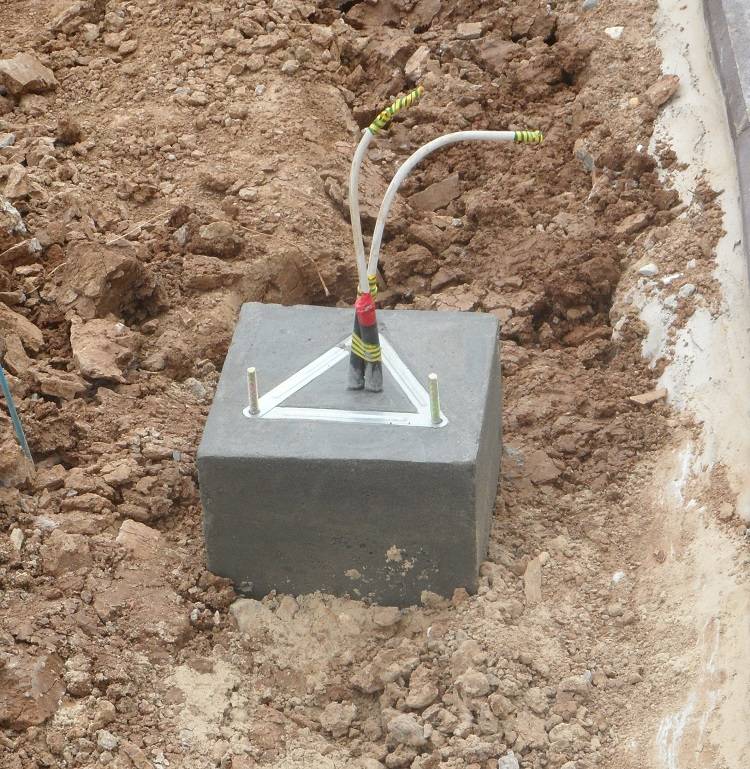

1. Выройте ямы подходящего диаметра с помощью коловорота.
2. Засыпьте дно песком и притрамбуйте его.
3. Сделайте деревянную опалубку.
4. Между рейками уложите пластиковую трубу подходящего сечения — внутри вы проведете кабель.
5. Заклейте торцы труб, чтобы при заливке фундамента под опоры строительная смесь не попала внутрь.
6. Приготовьте бетон и залейте им опалубку.
7. Установите по центру анкер для крепления столба.
8. Проследите, чтобы он стал строго вертикально.
9. Дождитесь, пока раствор схватится.
10. Закрепите столбы на каждом анкере.

Этап 4 — установка уличного освещения

Монтаж светильников выполняйте в такой последовательности:

1. Протяните провода от распределителя к месту установки фонаря.
2. Уложите кабель в траншею либо оформленные скрытые полости.
3. Поставьте светильника на места.
4. Зачистите концы все подводящих проводов ножом.
5. Прикрутите каждый провод фазы к центральным контактам на фонаре.
6. Сделайте изоляцию в местах скрутки специальной лентой либо термоусаживаемой трубкой для проводки.
7. Проверьте исправность изоляции, сопротивление ноль-фазы и заземление тестером. Если все исправно работает — завинтите гайки для четкой фиксации светильников.

Видео

Просмотрите видео, чтобы понять, как правильно соединять провода в распределительной коробке.

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

1. Подсчет расхода материалов.
2. Выбор осветительных приборов и метода их установки.
3. Определение способа прокладки электропроводки.
4. Подготовка рабочего пространства.
5. Укладка проводов.
6. Установка опорных конструкций.
7. Подключение освещения улицы.
8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
3. Светильники следует установить так, чтобы они не ослепляли соседей.
4. Современным требованиям отвечают только медные провода.
5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
7. Все светильники следует заземлить.

Монтаж светильников

После прокладки кабелей производят подключение светильников к опорам наружного освещения, которое состоит из следующих этапов:

1. Подведение автовышки, автокрана к опорной конструкции. 2. Установка кронштейнов на верхнем торце. Их крепят прижимными болтами к гайкам, приваренным к металлическому столбу или к обечайке. 3. Подготовка осветительного оборудования. Его вскрывают, вытягивают все контакты, ставят лампу, подключают к электросети и проверяют работоспособность. 4. Монтаж распаечной коробки, расключение кабелей в коробке. Если креплений для коробки нет, то их приваривают. Все работы производят в ревизионном окне. 5. Монтаж автоматического выключателя. С его помощью удастся локально отключать напряжение при техобслуживании. Аппарат защиты ставят рядом с распаечной коробкой. 6. Ввод кабеля. Предварительно на него надевают гофрированную трубу для дополнительной защиты. 7. Установка светильника, подключение кабелей к его зажимам. 8. Подключение заземления. 9. Проверка резиновых прокладок, которые защищают светильник от влажной среды. Они должны быть установлены в пазы. 10. Закрывание корпуса светильника. 11. Подключение питающего кабеля, расключение автоматического выключателя. Первый подключают, не разрезая, а сжимая жилы. После установки сжимов расключают аппараты защиты, подключают их к автоматическому выключателю. 12. Подключение жил заземления вводного и питающего кабелей. Их соединяют с болтом, приваренном к опорной конструкции. 13. Закрытие распаечной коробки, технологического окна. 14. Монтаж дополнительного оборудования – датчиков движения, камер, рекламных конструкций и так далее. 15. Электроизмерения, при которых замеряют заземление, сопротивления изоляции, петли фаза-ноль и другие параметры.

Соблюдение правил по монтажу светильников и подключению кабелей к опорам гарантирует стабильную работу освещению и позволит минимизировать риск аварийных ситуаций. Однако это малоэффективно, если опоры и светильники не соответствуют регламентированным требованиям.

Виды освещения загородного участка

Наружное освещение можно реализовать по-разному: учитываются не только личные предпочтения владельцев, но и предназначение подсветки.

Функциональное

Общее освещение для дачи — это основа. С ним хозяева и гости дома могут свободно передвигаться по дорожкам, безопасно въезжать на автомобиле в гараж и с комфортом проводить время в зоне отдыха.

Что подсвечивают:

1. Калитку и ворота. Для большего охвата территории используют фонарные столбы, а лампы располагают на высоте от 2 до 4 метров. Освещение на улице на даче нужно обустроить таким образом, чтобы оно не мешало людям, находящимся в доме.
2. Входную зону (вход в дом или на веранду). Обычно выбирают крупные настенные лампы или скромные бра, которые помимо основной функции привносят изюминку в фасадную подсветку.

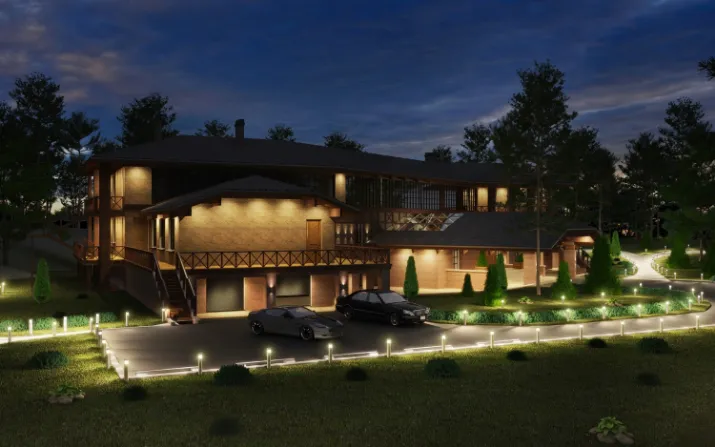

Дорожки (садовые и для заезда в гараж). Самый лучший вариант размещения приборов — на опорных столбиках высотой 70-140 см. Ширина дорожки имеет значение при выборе мощности.

Владельцы могут включать источники света вручную, автоматическим способом или задавать время заранее. Одно из новшеств — релейный метод, когда фонари зажигаются при наступлении темноты.

Гараж. Настенные приборы вешают не только по бокам, чтобы обозначить границы въезда, но и внутри. Фонари могут включаться автоматически с другими элементами системы или запускаться при движении авто, задействуя датчики движения.

Хозяйственные постройки. Практичней всего поставить прожекторы заливающего света, т.е. способные осветить большую площадь. Их устанавливают на высокие столбы или крышу постройки. Подсвечивать ли постоянно хозяйственную зону или использовать каждый раз рубильник — решает собственник дома.

Для хозяйственных объектов можно использовать и точечную подсветку

Беседка/патио/зона отдыха. Популярностью пользуются гирлянды и плафоны, которые украшают сооружение и делают место более уютным.

Декоративное

Светильники устанавливают для создания таинственной атмосферы, привлечения внимания к определенным элементам и украшения ландшафта в целом.

Этот тип освещения делят на:

1. Праздничное. Подбирается под конкретное мероприятие или праздник, например, день рождения или Новый год. Необязательно декорировать весь дом, можно выделить калитку, террасу или дорожки.

Садовое. Используют точечные фонари-столбики или светильники, которые подсвечивают определенные объекты: скульптуру, водоем, лавочку, альпийскую горку или клумбу. Если система управляется пультом, то можно «играть» освещением, включая разные компоненты.

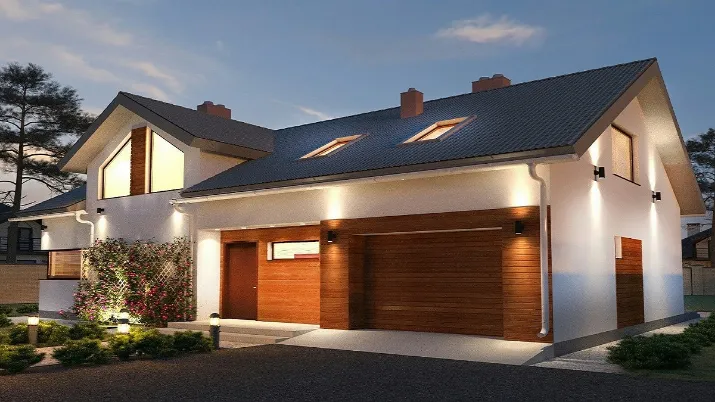

Архитектурное. Источники размещают на фасаде дома или по бокам, они могут освещать большие площади или, наоборот, точечные зоны.

Светодиодные ленты и прожекторы тоже выполняют декоративную функцию, если вписываются в общую картину.

Чтобы не прогадать со стилем, можно придерживаться простого правила. При минимализме подойдут самые необычные и вычурные светильники и фонари, а для многоликого дизайна освещение на участке загородного дома должно быть лаконичным и несложным.

Охранное

Цель установки — предупреждать о незаконном проникновении на территорию. Подходят газоразрядные источники света, которые имеют датчики движения.

Располагают светильники таким образом, чтобы преступник или нежеланный гость не успел дойти до любой двери (или ворот) и был разоблачен по пути.

Как только субъект окажется в зоне действия датчика, свет включается. Источники ставят рядом с камерами видеонаблюдения, чтобы получать четкое изображение. Учитывайте «мертвые зоны», чтобы в кадр попадала максимальная площадь.

Светильники, которые включаются автоматически, будут отпугивать воров, даже когда вы находитесь в отъезде. Хорошо освещенная территория даже без камер является профилактикой незаконного проникновения.

Охранное освещение с датчиками движения иногда используют в тех зонах, где не хочется постоянно включать и выключать свет или оставлять его зажженным.

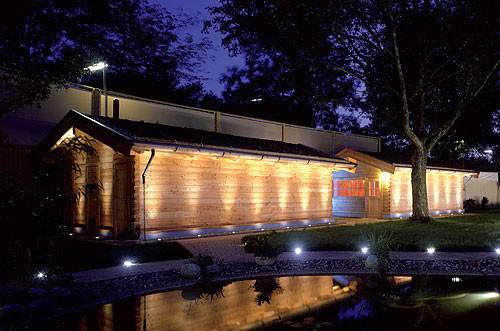

Маркировочное

Сочетает функции общего и декоративного типа: подсветка конкретных зон подчеркивает рельеф и расставляет акценты в ландшафте ночного сада.

Освещая лестницы и дорожки, вы формируете их эстетичный вид и делаете безопасным собственное передвижение в ночное время.

Для ступенек покупают ударопрочные приборы, которые можно эксплуатировать круглый год. Чтобы выделить границы беседки или детской площадки, используют более универсальные светильники, но тоже крепкие: с защитой от влаги и пыли.

Шаг №8. Прокладка и соединение электрокабелей

Прежде чем приступить к прокладке проводов необходимо ознакомиться с требованиями СНиП 23/05/95 «Искусственное освещение».

Все провода продеваются в гофрированную трубку. Бывают случаи, когда в подходящую по диаметру трубку нужно продеть несколько проводов, но это не получается. Для чего опытные электрики сначала в гофрированную трубку продевают мягкую стальную проволоку 0,5 — 0,8 мм. Затем к одному концу проволоки привязывают провода, а другой конец привязывают к столбу. После этого в ПНД гофру засыпают тальк и протаскивают связку проводов через нее.

Концы кабелей между собой соединяют с помощью скрутки с последующим лужением, нанесением цапонлака и изолируют термоусаживающей трубкой. Допустимо соединять одновременно только 3 конца медного провода. Чтобы сделать соединение из большего количества концов, необходимо воспользоваться общей шиной.

Для этого нужно за каждой полярностью заранее закрепить свой цвет провода (фаза – синий, ноль – белый, земля – зеленый). Можно пойти более простым путем и для соединения проводов использовать клеммники Ваго, но после нужно соединительную коробку залить герметиком.

Прядок прокладки электрокабелей следующий: копаются траншеи для проводов, продетых в ПНД гофру, глубиной менее 1 м.  Ее дно просыпается песком до 0,3 м. Затем укладывается кабель и засыпается слоем песка толщиной 0,2 м

После этого вдоль траншеи на песчаное дно селится сигнальная лента «Осторожно кабель» и засыпается грунтом

По краям траншеи над поверхностью земли следует оставлять хвосты кабеля длиной не меньше 1 м. Это облегчит дальнейший монтаж над землей.

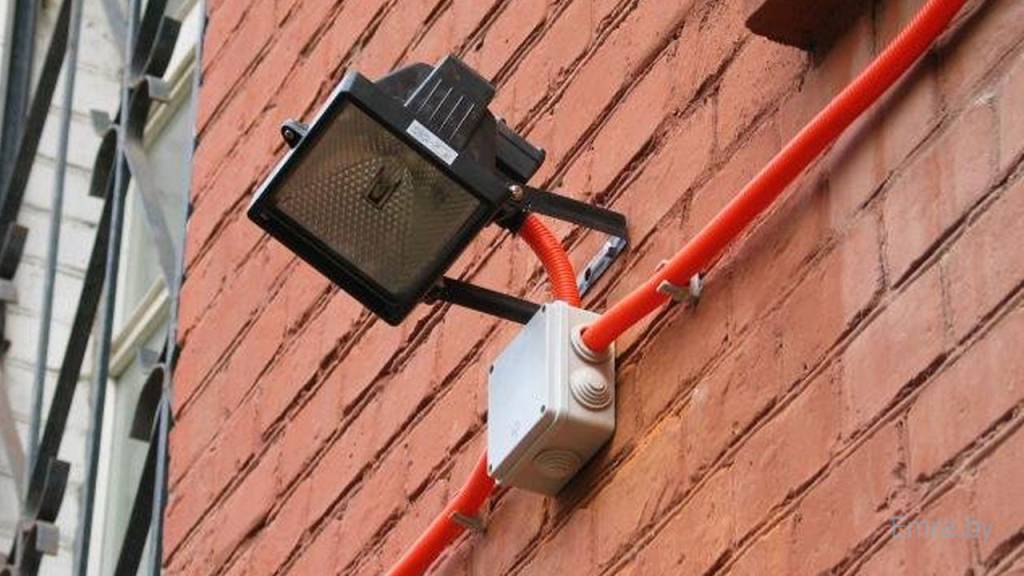

При прокладке кабеля воздушным способом копать траншеи не нужно. Провода можно пустить по поверхности забора, стен строений, объектов декора и зафиксировать с помощью хомутов для ПВХ труб, пластиковых стяжек, дюбелей с саморезами.

Если необходимо пробросить кабель между опорами, дистанция между которыми более 5 м., надо воспользоваться тросом. В этом случае электрокабель обвивают вокруг троса, предварительно натянутого между опорами.

Допустимо также наклеить резину на кромки или установить обтюратор. Следует знать, что зазор между кабелем и подвижным элементом должен быть 2 мм, а между неподвижным -1мм. Соблюдение этих мер позволит предотвратить от чеканку и преждевременный выход из строя.

Выбор светильников

На улице необходимо устанавливать особые пыле-влаго защищенные светильники. Степень защищенности корпуса отображается классом безопасности. Он обозначается латинскими буквами IP и двумя цифрами, которые идут за ним. Первая цифра отражает степень защиты от попадания пыли, вторая — влаги. Чем меньше число, тем ниже защита. Например, IP 44 , имеет более низкий класс защиты чем IP 65. Конкретная расшифровка значения каждой цифры приведена на фото ниже.

Расшифровка цифр в группе безопасности светильников

Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.

Какие использовать лампы

Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20°C до +40°C.

Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.

Светильники на солнечных батареях могут быть разными

Вообще, уличные светильники на солнечных батареях есть разные по оформлению и по способу монтажа. Самые простые варианты — садовые — могут просто втыкаться в землю (на фото слева), есть также подвесные варианты, которые можно развесить на деревьях, веранде. Есть герметичные модели, которые могут плавать в воде. Запустить такой светильник в пруд — отличное решение (второе изображение слева).

Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.
