Условные графические обозначения на электросхемах
В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:
- ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
- ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
- ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
- ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
- ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
- ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.
Чертежи вакуумных приборов
Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.
Газовый чертеж генератора
По видам обозначения также имеются:
- электрические схемы — Э;
- гидравлические схемы — Г;
- пневматические схемы — П;
- газовые схемы — Х;
- кинематические схемы — К;
- вакуумные схемы — В;
- оптические схемы — Л;
- энергетические схемы — Р;
- схемы деления — Е;
- комбинированные схемы — С.
Вам это будет интересно Пускатель звезда треугольникОптическая схема теодолита
Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.
Таблица функциональных УГО
Согласно картинке, обозначения следующие:
- А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
- В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
- С — Графическое представление исполнительных механизмов;
- D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
- E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
- F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.
В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.
Таблица УГО для источников электропитания
На данном изображении приведены следующие виды источников питания:
- А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
- B — переменное напряжение;
- C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
- D — Источник питания аккумуляторного или гальванического типа;
- E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.
УГО электромеханических устройств
Обозначения электромеханических элементов и устройств включает в себя:
- А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
- В — графические обозначения для воспринимающих частей тепловых элементов;
- С — Катушка прибора с блокировкой механического типа;
- D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
- Е — УГО для переключателей и кнопок;
- F — Обозначение рубильника.

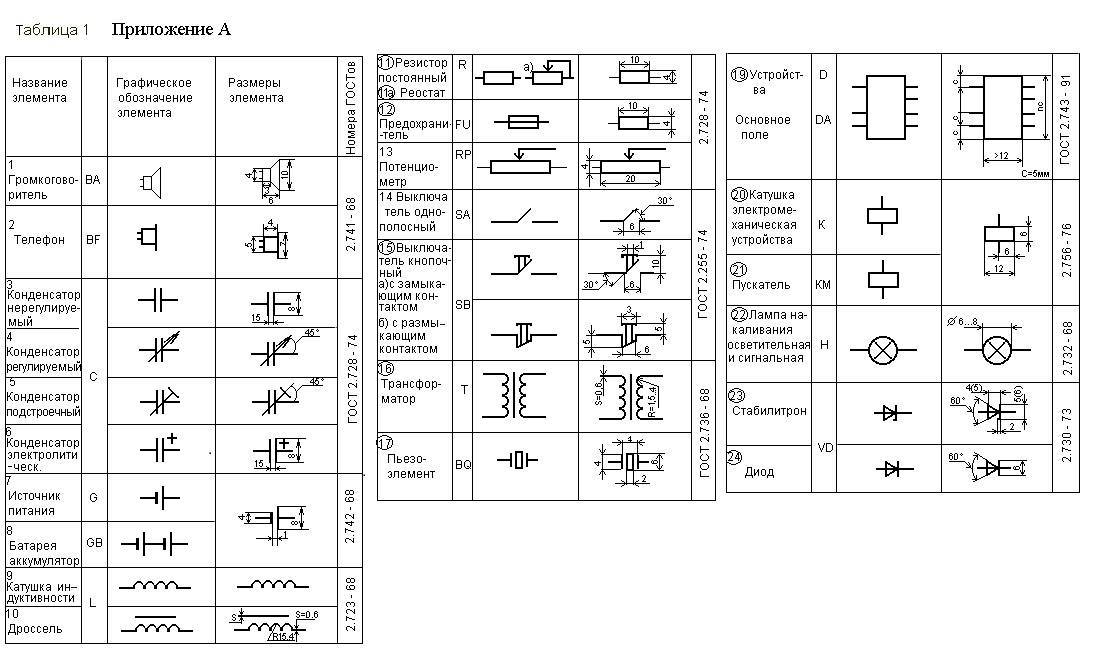

Элементы электрических цепей, приборы
| 1 | Электрический счетчик | восемь | Электролитический конденсатор |
| 2 | Амперметр | девять | Диод |
| 3 | Вольтметр | 10 | Светодиод |
| 4 | Термометр | одиннадцать | Диодная оптопара |
| 5 | Резистор | 12 | Изображение транзистора Npn |
| 6 | Реостат (переменное сопротивление) | 13 | Предохранитель |
| 7 | Конденсатор |
Реле времени, кнопки, переключатели, концевые выключатели УГО часто используются при разработке схем электропривода.
Схематическое изображение предохранителя. При чтении схемы подключения необходимо внимательно рассмотреть все линии и параметры чертежа, чтобы не перепутать назначение элемента. Например, предохранитель и резистор немного отличаются. На схемах изображена линия питания проходящая через предохранитель, резистор нарисован без внутренних элементов.
Изображение автоматического выключателя на полной схеме
Контактное коммутационное устройство. Служит автоматической защитой электрической сети от аварий, коротких замыканий. С механическим или электрическим приводом.
Однолинейный переключатель
Трансформатор представляет собой стальной сердечник с двумя обмотками. Есть одна и три фазы, повышающая и понижающая. В зависимости от способа охлаждения он также делится на сухой и масляный. Мощность колеблется от 0,1 МВА до 630 МВА (в России).
Трансформаторы УГО
Обозначение трансформаторов тока в полном (а) и однолинейном (в
Графическое обозначение электрических машин (ЭМ)
Электродвигатели в зависимости от типа способны не только потреблять энергию. При разработке промышленных систем используются двигатели, которые при отсутствии нагрузки вырабатывают энергию в сеть, что снижает затраты.
А – Трехфазные электродвигатели:
1 – Асинхронный с короткозамкнутым ротором
2 – Асинхронный с короткозамкнутым ротором, две скорости
3 – Асинхронный с фазным ротором
4 – синхронные электродвигатели; генераторы.
Б – коллекторные двигатели постоянного тока:
1 – с возбуждением обмотки постоянным магнитом
2 – Электромашина с катушкой возбуждения
В сочетании с электродвигателями на схемах показаны магнитные пускатели, устройства плавного пуска и преобразователь частоты. Эти устройства используются для запуска электродвигателей, бесперебойной работы системы. Последние два элемента защищают сеть от падения напряжения в сети.
УГО магнитного пускателя на схеме

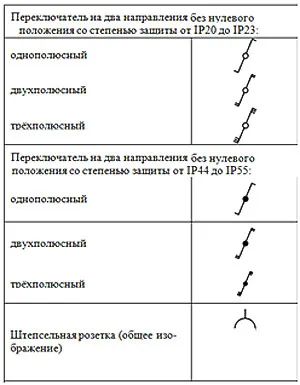

Переключатели работают как переключающие устройства. Отключите и включите работу определенных участков сети при необходимости.
Графические обозначения на схемах подключения механических переключателей
Условные графические обозначения розеток и выключателей в электрических схемах. Включить в разработанные чертежи электрификации домов, квартир, производств.
Колокольчик на схеме подключения по нормам УГО с обозначенным размером

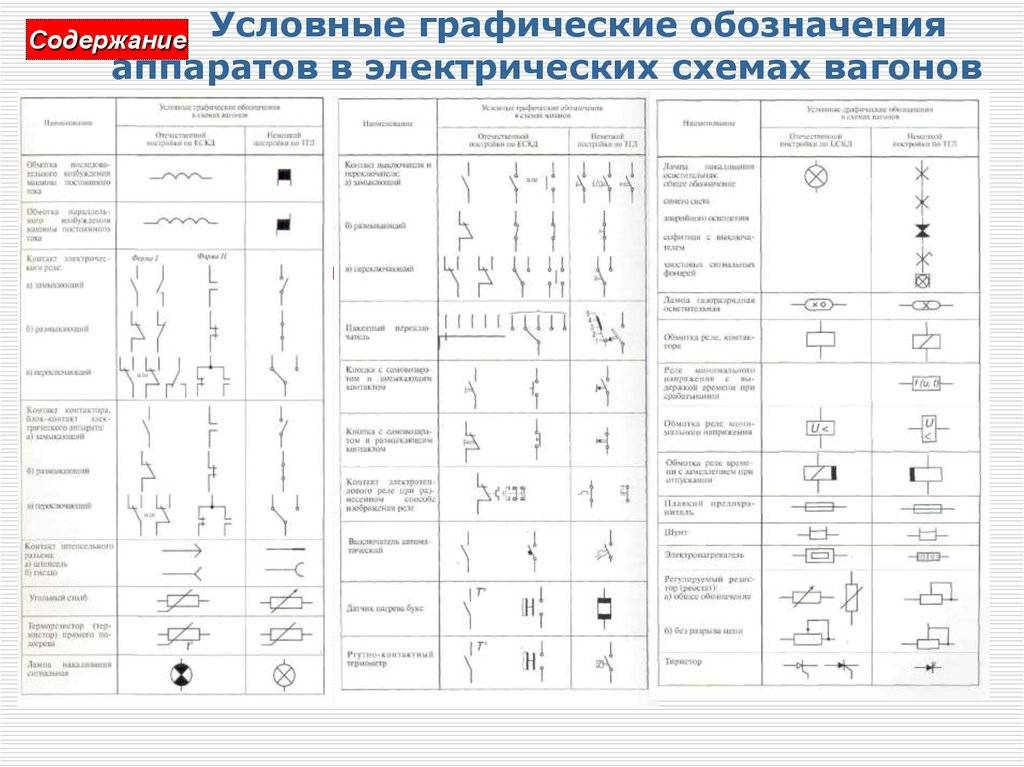

Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

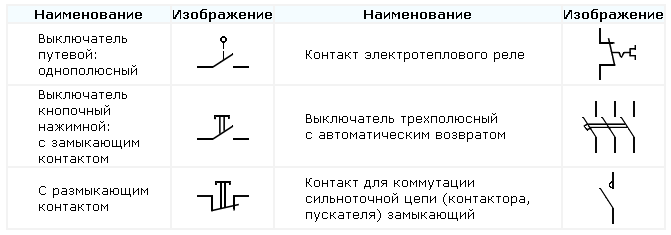

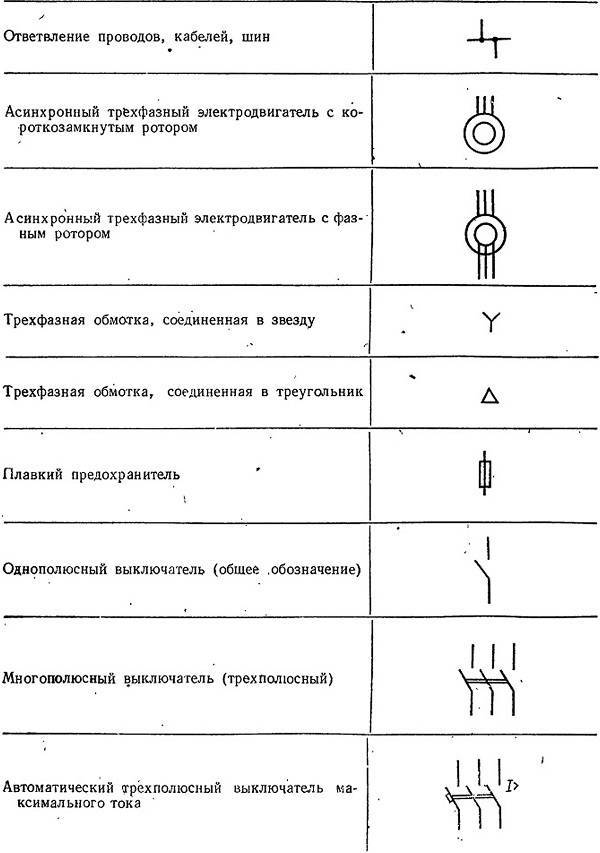

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Виды и типы электрических схем
Общее обозначение.
С помощью дополнительных пометок можно указать количество проводников в одном кабеле, напряжение в контуре, материал изготовления провода и пр.
Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений
Парные галочки при изображении розеток — это количество проводов
Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений. Парные галочки при изображении розеток — это количество проводов.
Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов. Условные обозначения для проводов, кабелей, шин, слияний и пересечений двух возможно и более линий, ответвлений. H — Соединение в месте пересечения.
Обозначение розеток на чертежах Розетки для однофазной сети В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации. Как выглядит схематичное изображение проходных выключателей В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.
Специальным знаком отмечают функциональное назначение контактора. M — буквенное обозначение двигателей постоянного и переменного тока.
План однолинейного построения передаёт изображение одних силовых цепей. Графические изображения в электросхемах Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. Реле, контакторы и катушки Лампы, разъёмные, разборные узлы и измерители имеют своё характерное изображение.
Как нарисовать розетки, выключатели и лампы на плане квартиры.
Нормативные документы
Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.
Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.
| Номер ГОСТа | Краткое описание |
| 2.710 81 | В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы. |
| 2.747 68 | Требования к размерам отображения элементов в графическом виде. |
| 21.614 88 | Принятые нормы для планов электрооборудования и проводки. |
| 2.755 87 | Отображение на схемах коммутационных устройств и контактных соединений |
| 2.756 76 | Нормы для воспринимающих частей электромеханического оборудования. |
| 2.709 89 | Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода. |
| 21.404 85 | Схематические обозначения для оборудования, используемого в системах автоматизации |
Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Как читать
Если вы решили собрать какой-либо прибор в домашних условиях, используя готовую схему, то вам сначала нужно будет научиться ее читать. Сложно ли это? Конечно да, но потратив время на изучения норм и правил, по которым производится расшифровка электросхем, вы откроете для себя невиданные горизонты.
Обычно схематические изображения электронных изделий имеют компоненты, которые облегчают их изучение. Такие УГО могут иметь разные размеры, и несколько приложений с пояснениями.
Из каких компонентов состоят схемы в электротехнике:
- Обозначения на планах какого-либо функционального узла в системе автоматизации;
- Описание с объяснением;
- Части отдельных электроэлементов, которые используются как в этой электросхеме, так и в других;
- Изображения диаграмм переключателя и пускателя устройств, имеющих множество функций;
- Список используемых в схеме изделий и приборов;
- Список чертежей, которые относятся к схеме и пояснения к ним.
Чтобы прочитать электрическую схему нужно не только знать, как выглядит то, или иное условное обозначение, но и разбираться в устройстве изучаемого вами прибора
Также очень важно учитывать правила чтения схем
Краткий курс чтения схем:
- Ознакомьтесь со схемой. Прочитайте все пояснения к ней. Перечитайте перечень документов.
- Определите систему питания реле, радиоэлементов и других элементов электроприборов. Чтобы это сделать отыщите на схеме источники питания, определите род тока, число номинального напряжения, также выясняют какую фазу, имеют цепи переменного тока и полярность в цепях постоянного тока. Также на схеме нужно найти коммуникационные и защитные аппараты: стабилизатор напряжения, предохранитель, приборы заземления и дифавтомата, УЗО, и т.д. Определить где на приборе они установлены, и выяснить зону защиты каждого из них.
- Изучите схемные обозначения цепей электроприемника: магнитный пускатель и его обмотку, устройство оптопары, контактора и автомата, распределительной коробки и т.д.
Это основные позиции чтения электросхем. Стоит обозначить, что нельзя изучать сразу несколько цепей. Так вы запутаетесь и потратите много времени
При чтении схем, очень важно иметь под рукой таблицу обозначений различных элементов электроприборов
Виды и обозначения релейных контактов
В зависимости от конструкции реле существует три типа контактов:
- Нормально-разомкнутые. Размыкаются до подачи тока через катушку реле. Буквенное обозначение – НР или NO.
- Нормально-замкнутые. Находятся в замкнутом положении до момента протекания тока через релейную катушку. Обозначаются буквами НЗ или NC.
- Перекидные/переключающиеся/общие. Представляют собой комбинацию из контактов нормально-разомкнутого или нормально-замкнутого типа. Оснащаются общим приводом переключения. Буквенная символика – COM.
На сегодняшний день распространены реле с перекидными контактами.
Графические изображения
Для создания чертежа используйте легенду элементов схемы и проводящих линий. Дополнительные надписи используются для обозначения сопротивления резистора или другого значения.
Линии
Прямая линия указывает на проводника. Над этим элементом находится надпись с указанием важных характеристик:
- базовый материал;
- напряжение;
- сила и род тока.
Место соединения обозначено жирной точкой. Если на перекрестке такого элемента нет, значит, электрическое подключение отсутствует.
Шины и провода
Для удобства чтения схем на чертеже вместо письменных пояснений используется специальная графика:
- косые засечки – количество проводников;
- пунктирная линия с разной (равной) длиной отрезков – линия заземления (аварийное освещение);
- перевернутая буква «П» – лоток;
- стрелка вверх от точки выделена жирным шрифтом – вертикальная установка с проходом кабеля на более высоком уровне.
Такие обозначения помогают экономно использовать свободное пространство. Примеры объясняют визуальное представление данных, необходимых для правильного выполнения отдельных операций сборки.
Щиты, шкафы и коробки
Размеры ящиков UGO и других крупных функциональных компонентов устанавливаются в соответствии с реальными размерами изделий в масштабе создаваемого чертежа. Допустимо увеличивать эти элементы, если необходимо подробно показать схему подходящей разводки.
Несколько УГО обозначают соответствующий вид продукции:
| Составная часть | Разнообразие |
| Коробка | Станок вводный, разветвительный, протяжной, оснащенный плоскогубцами |
| Щит | Багажник, группа, лаборатория, аварийное освещение |
| Буфет | Туда и обратно, открыто |
Розетки, выключатели и переключатели
Обозначения продуктов в этой категории разделены на группы в зависимости от способа установки и уровня безопасности. По изображению можно определить:
- диапазон IP20… 23 и IP44… 55;
- количество ключей, полюсов;
- скрытый или открытый вариант установки;
- сквозной выключатель;
- наличие (отсутствие) нулевого положения, заземление.
Вертикальная линия указывает количество розеток (выключателей) в блоке.
Порядок изучения чертежей
Как читать электрические схемы правильно и понимать представленную на чертеже информацию? Достаточно уметь ориентироваться в условно-графических обозначениях ГОСТа, это основа каждого разработанного проекта.
Сначала определяют тип чертежа. Согласно по ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи имеют буквенное обозначение «Э» и соответствующее цифровое значение от 0 до 7. Электрической принципиальной схеме соответствует код «Э3».
Чтение принципиальной схемы:
Визуально ознакомится с представленным чертежом, обратить внимание на указанные примечания и технические требования.
Найти на схематическом изображении все компоненты, указанные в перечне документа;
Определить источник питания системы и род тока (однофазный, трехфазный);
Найти основные узлы, и определить их источник электропитания;
Ознакомится с элементами и устройствами защиты;
Изучить способ управления, обозначенный на документе, его задачи и алгоритм действий. Понять последовательность действий устройства при запуске, остановке, коротком замыкании;
Анализировать работу каждого участка цепи, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных деталей;
На основе изученных данных документа, сделать вывод о процессах, протекающих в каждом звене цепи, представленной на чертеже.. Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему
Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему.
Виды электрических схем
Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.
Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.
В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.
Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.
Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.
В — значок электричества, отображающий переменное напряжение.
Е — ИМ, на который дополнительно установлен ручной привод.
Принципиальная схема как основа устройства электросети.
Схема представляет собой перечень условных обозначений, без которых очень сложно понять устройство электрических сетей. Перед разбором схемы электрику необходимо:
- сопоставить чертеж и схематические изображения, найти их на документе;
- определить род тока (постоянный, переменный, трехфазный) и найти источник питания ведущих узлов;
- найти устройства защиты, определить последовательность действий устройств при запуске, остановке или возможном замыкании электроцепи.
Таким путем специалисту проще сделать заключение о всех процессах, протекающих в звеньях цепи. Если ему требуется начертить только силовые линии, будет достаточно линейной схемы, а для всех видов цепей понадобится полная. Если схема непростая, допустим, в ней указаны резервирующие цепи, электрик может воспользоваться оперативным описанием коммутаций, актуальных на сегодняшний день.
Функциональная схема
В этом типе схем указываются только основные блоки и узлы. Это дает электрику представление о работе системы в целом, о том, как все элементы связаны между собой. Для жилых домов такие схемы обычно не составляют, они носят типовой характер. По ГОСТу все элементы и устройства должны быть нанесены совмещенным или разнесенным способом. В некоторых случаях схему можно упрощать.
Монтажная схема
В ряде документов ее также называют схемой соединений. Монтажная схема — это план помещения, с указанием всех устройств: розеток, выключателей, светильников. В ней проставлены буквенно-цифровые коды, согласно которым можно понять принципы подключения. В ней можно указать длину цепей и рекомендуемые значения. Монтажная схема является хорошей подсказкой для начинающих. Этой же схемой руководствуются при установке бытовых приборов.
При создании своих проектов нужно обязательно руководствоваться ГОСТом 2.702-2011. В главном документе прописаны графические и буквенные символы.
Обозначения розеток и выключателей на чертежах
Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах
что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования
Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.
Обозначение выключателей на схемах
Распределительные коробки на схеме обозначаются аналогично.
Заключение
При этом жгуты и кабели многожильные провода, электрические шнуры обозначают в соответствии с требованиями 5.
В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
Рисунок 8 5.
Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. В этом случае допускается обозначения проводам и кабелям многожильным проводам, электрическим шнурам не присваивать. При выполнении схемы на неполных листах должны выполняться следующие требования: — нумерация позиционных обозначений элементов должна быть сквозной в пределах установка; — перечень элементов должен быть общим; — при повторном изображении отдельных элементов на других листах схемы следует охранять позиционные обозначения, присвоенные им на одном из первых листов схемы. При позиционном последовательном методе конструктивное обозначение представляет собой цифровое или буквенное обозначение, присвоенное данному месту позиции в конструкции.
Рекомендуем: Прибор фаза ноль
В этом случае позиционные обозначения элементов проставляют у одного или у обоих концов линии механической взаимосвязи. Таблица 5. При этом связь перечня с УГО элементов следует осуществлять через позиционные обозначения.
Функциональные части и связи между ними изображают в виде условных графических обозначений, установленных в соответствующих стандартах на условные графические обозначения этих групп и элементов. Если все провода, жгуты, кабели многожильные провода, электрические шнуры , изображенные на схеме, принадлежат к одному комплексу, помещению или функциональной цепи, то буквенное буквенно-цифровое обозначение не проставляют, а на поле схемы помещают соответствующее пояснение. Графические обозначения в электрических схемах Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами: 2.
Провода жгута или жилы кабеля многожильного провода, электрического шнура записывают в порядке возрастания номеров, присвоенных проводам или жилам; — при выполнении соединений отдельными проводами, жгутами проводов и кабелями многожильные провода, электрические шнуры в таблицу соединений вначале записывают отдельные провода без заголовка , а затем с соответствующими заголовками жгуты проводов и кабели многожильные провода, электрические шнуры. При необходимости на схеме обозначают электрические цепи по ГОСТ 2.
Переключатель двухполюсный четырехпозиционный 8. Таблицу соединяют линией-выноской с соответствующим жгутом, кабелем многожильным проводом, электрическим шнуром , группой проводов см. Рисунок 6 Допускается при изображении на схеме элемента или устройства разнесенным способом позиционное обозначение каждой составной части элемента или устройства проставлять, как при совмещенном способе, но с указанием для каждой части обозначений выводов контактов.
Как обозначаются радиодетали на электронных схемах?
