Монтаж деревянных окон самостоятельно – дело нетрудное, но тонкое

Оборудование и инструмент

При подготовке к самостоятельной установке пластикового окна следует уделить особое внимание подготовке инструментов и материалов. Учитывая, что в большинстве случаев монтаж окон в деревянных домах производится в выездном режиме (дача, загородный дом и т.д.), отсутствие одного специфического ключа или приспособления может создать немалые проблемы

Рассмотрим основные группы инструментов, которые необходимы, чтобы правильно установить оконную конструкцию.

Механика

С механической точки зрения, окна из пластика имеют далеко не стандартную конструкцию, поэтому обычного набора домашнего мастера будет явно недостаточно.

Инструменты

Ниже приведен список механических инструментов, необходимых для эффективной работы с ПВХ профилем:

• молоток железный и резиновый (упругий боёк применяется для позиционирования рамы);
• универсальная отвёртка;
• набор шестигранных ключей;
• ручка для демонтажа штифтов (с шестигранным наконечником);
• электродрель;
• свёрла по бетону и металлу (диаметры от 3 до 10 мм);
• монтажные клинья и прокладки;
• универсальный регулировочный ключ;
• измерительный комплект (рулетка, угольник, строительный уровень, отвес);
• приспособление для захвата стеклопакетов («стеклодомкраты»).

Обратите внимание, что для резки расширительных профилей обычной ножовки может оказаться недостаточно, поскольку некоторые виды доборов могут быть армированы металлом. Разрезать такой профиль ручной пилой, конечно же, можно, но на каждую деталь придётся потратить намного больше времени.. Учитывая вышесказанное, приведенный выше список нелишне дополнить механизированным вариантом пилы (электролобзик или циркулярка), а также приспособлениями для фиксации (струбцинами)

Учитывая вышесказанное, приведенный выше список нелишне дополнить механизированным вариантом пилы (электролобзик или циркулярка), а также приспособлениями для фиксации (струбцинами).

Струбцину желательно брать с широким захватом, поскольку они могут понадобиться не только для фиксации материалов при резке, но и для присоединения расширительных профилей.

Герметизация

Инструменты для герметизации

Неотъемлемой частью технологии сборки металлопластиковых окон является герметизация с помощью уплотнительных лент и полимеризируемых субстанций.

При установке ПВХ профилей своими руками можно использовать распылители, поставляемые вместе с баллонами с монтажной пеной, но для профессиональной работы желательно приобрести отдельное приспособление, которое позволит существенно снизить затраты на расходные материалы.

Отдельно подчеркнём, что кроме монтажной пены, при установке окон из поливинилхлорида часто используется силикон, выдавить который из тубы без специального «пистолета» крайне сложно.

Гидроизоляция

Любой полимерный герметик – и полиуретановая пена не исключение – в случае постоянного контакта с наружным воздухом и влагой довольно быстро разрушается. Для замедления этого процесса внутренние и внешние поверхности установочных зазоров необходимо защитить с помощью гидроизоляции (устанавливаемая на внутренних поверхностях, такая защита называется «пароизоляция»).

Сделать это можно как с помощью специально ленты, так и через нанесение специальных паст (шпаклёвок).

В зависимости от того, какому типу гидроизоляции будет отдано предпочтение, базовый список инструментов необходимо дополнить ножницами или набором шпателей.

Особенности установки и демонтажа старых деревянных окон

Перед тем, как будет происходить установка деревянных окон в деревянном доме, стоит прислушаться к рекомендациям опытных мастеров, чтобы эффективно осуществить операцию своими руками. Особенно если раньше вы никогда не сталкивались с подобного рода работами. Лучше всего такой процесс передать в руки мастера, который знает все секреты установки не понаслышке. Ведь отсутствие необходимых навыков может привести к тому, что рама будет испорчена. А их стоимость довольно высока, поэтому тратить дополнительные средства на ремонт – накладно. К тому же починка не всегда возможна. Однако устанавливать изделия часто бывает необходимо, к примеру, в бане.

Любители работы с деревом могут более детально углубиться в особенности установки и попробовать свои силы в данном ремесле. Если вы будете следовать рекомендациям, вам удастся не только качественно установить деревянное окно, но и существенно сэкономить.

В любом случае, перед тем, как ставить новые оконные рамы, стоит убрать старые конструкции. Данный пункт не касается домов, которые находятся на стадии строительства. Соблюдая правильную последовательность действий, вы значительно облегчите себе задание:

1. Перед работой нужно подготовить помещение. Если есть возможность, то лучше перенести в другую комнату мелкие детали интерьера, одежду и мебель. Таким образом, ваши вещи будут целыми и невредимыми.
2. Мебель, которая осталась в комнате, и напольное покрытие стоит обезопасить. Для этого достаточно накрыть их пленкой.
3. Покрытия на полу нужно тоже убрать. Сюда относится палас, ковер, дорожка и т. д.

После таких приготовлений можно приступать к самому демонтажу старого окна

Для этого – осторожно, но прикладывая силу, нужно разобрать деревянную раму. При этом отбиваются откосы вместе со штукатуркой. Данная операция поможет вам определить наличие притолока

Без этого элемента строение представляет опасность. В более старых зданиях такая «халтурка» встречается сплошь и рядом. Если вы тоже попали в это число «счастливчиков», то дальнейшие действия невозможны без решения такого вопроса с профессиональными строителями, и самостоятельно соваться туда не нужно. Но опыт поможет вам далее развиваться в направлении, а затем полностью застеклить лоджию

Данная операция поможет вам определить наличие притолока. Без этого элемента строение представляет опасность. В более старых зданиях такая «халтурка» встречается сплошь и рядом. Если вы тоже попали в это число «счастливчиков», то дальнейшие действия невозможны без решения такого вопроса с профессиональными строителями, и самостоятельно соваться туда не нужно. Но опыт поможет вам далее развиваться в направлении, а затем полностью застеклить лоджию.

Затем отбейте откосы во всех местах. Пристально осмотрите, есть ли в каждой стене закладные брусья, на которых зафиксирована рама окна. Стоит сразу же определить их состояние.

Закладные брусья в стене

Совет: для того, чтобы узнать, требуется замена этих брусьев или нет, используйте обычное шило. Стоит воткнуть его в брусок. Если сидит плотно и его трудно вытащить, значит все в порядке. Их наличие не обязательно для установки нового окна.

ГОСТы и требования

При производстве работ необходимым условием является установка деревянных окон, учитывающая национальные стандарты, требования госстандарта ГОСТа 24700-99 (отражающего описание обязательных технологических работ, допустимость применяемых материалов и типовые монтажные узлы примыкания). Монтаж нужно проводить при температуре не меньше +15°С.

Ширина рамы варьируется в регионах с разным климатом и составляет от 120 до 220 мм, главным для этих размеров является толщина стены, но при этом подоконник должен иметь ширину не меньше 170 мм, а откос — не меньше 100 мм.

Монтажные колодки (рейки или доски) применяются из материалов толщиной от 50 до 150 мм (по величине зазора между чистым проемом и рамой).

Отклонения по вертикальным и горизонтальным плоскостям должны быть не выше 1,5 мм на метр и не выше 3 мм по ширине окна.

Зазоры в боковых частях рассчитываются по 15-25 мм, вверху и внизу — до 60 мм. Углы рамы должны строго равняться 90°

Важно обеспечить надежность герметизации зазоров между рамой и отливом, угол наклона которого должен составлять не меньше 10°

При разности диагоналей не больше 10 мм на метр длины применяется сквозной метод монтажа, при значениях больше — при помощи металлических пластин. Анкерный способ предполагает увеличение размеров рамы, чтобы они были больше максимальных уровней наружного периметра на 10-20 мм по высоте и до 40 мм по ширине.

Крепежные детали должны устанавливаться с учетом расстояния 800 мм между ними. Рекомендуемые размеры дюбелей — диаметр 6 мм, длина — 80 мм+ толщина рамы+ ширина зазора. Например, если рама шириной 40 мм, а зазор 20 мм, то длина строительных гвоздей должна быть 140 мм.

Влажность используемых материалов из древесного массива должна быть не менее 12%. Все натуральные элементы оконных конструкций из дерева нужно пропитать антисептическими средствами.

Изоляционные материалы должны отвечать требованиям санитарно-эпидемиологических норм. При выборе материалов проверяют соответствие гигиеническим стандартам: минеральной ваты, монтажной пены, компрессорных лент, пенополиуретановых шнуров. Применение качественных материалов для герметизации швов повышает шумо- и теплоизоляцию, препятствует проникновению влаги в зазоры и возникновению грибковых и плесневых дефектов. Герметичность и качество изоляционных работ должны соответствовать Гостам:

• 30971-2002 — «Швы монтажные узлов примыкания оконных блоков к стеновым проемам»;
• Р 52749-2007 — «Швы монтажные оконные с саморасширяющимися паропроницаемыми лентами».

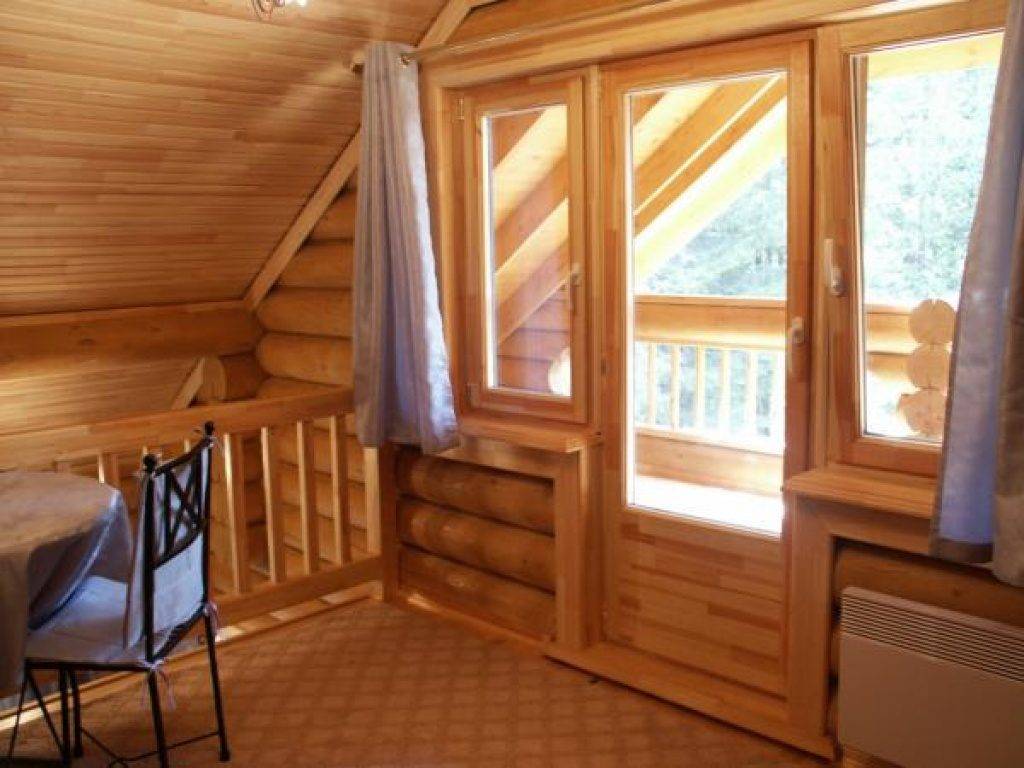

Правильная установка окон в деревянном доме

В этой статье будет происходит монтаж окон по правилам, их всего 11, следуя им Вы точно без труда своими руками произведете установку.

Правило №1.

Каждый хозяин дома, который выполняет строительные замеры, должен в обязательном порядке быть хорошо ознакомленным с конструкцией будущего окна. Он должен иметь личный опыт работы с монтажом окон.

Правило №2.

Измерения для монтажа будущего окна нужно производить с обеих сторон проема: внутри, а также снаружи. Оба эти измерения очень важны и необходимы для определения точной глубины четверти уже существующего оконного проема. Само собой, что деревянное окно должно быть нисколько не меньше наружных размеров проема, чтобы не выпадать наружу.

Правило №3.

Нужно обязательно учитывать фактор, который гласит следующее: деревянный проем может быть довольно сильно перекошен. Это приводит к крайней необходимости увеличения размеров окна на величину строительного перекоса. Другими словами, для того, чтобы не допустить щелей между краями проема, нужно делать размер окна несколько больше размера наружного проема.

Это можно сделать 2 способами:

• при помощи увеличения габаритного размера оконной коробки;
• за счет визуального расширения окна при помощи специальных профилей, которые наклеиваются на коробку.

Правило №4.

У Вас обязательно должно быть точное представление о внешнем виде будущего деревянного окна, особенно со стороны улицы. Некоторым домовладельцам нравится, чтобы буквально вся коробка полностью замуровывалась в стену. Другим же, наоборот, нравится более открытая часть оконной системы. Тут уже делайте так, как Вам угодно. К тому же, если рядом с домом планируется размещение альпинария, либо же газона, тогда вполне разумны будет сделать как можно более открытый вид с окна во двор.

Правило №5.

Нижняя кромки деревянной коробки обязательно должна быть немного выше наружного края проема (это не зависит от способа установки отлива). Также следует учесть, что гарантированное перекрытие специальных водопроводных отверстий на наружной стороне окна позволит Вам сделать более качественную установку древесных окон.

Мало того, стыки между отливом и деревянной рамой, обязательно нужно герметизировать, к примеру силиконом. Специалисты рекомендуют устанавливать отлив под деревянное окно, чтобы исключить любую возможность попадания воды в соединения и проемы.

Правило №6.

Сразу же после того, как Вы полностью определитесь с размерами деревянного окна, нужно будет сравнить их с контрольными размерами проема. Эта методика сравнения позволит Вам заблаговременно обнаружить, так называемую, механическую ошибку в предыдущих своих расчетах, а также оценить, насколько сильно толстый слой штукатурки нужно будет накладывать на откосы.

Правило №7.

Обязательно нужно стремиться к тому, чтобы ширина деревянного стыка между стеной и рамой была не больше 3 см, особенно важно это правило соблюдать при больших размерах установочного окна. Кстати, практически все изготовители деревянных профилей, в обязательном порядке производят полный набор дополнительных установочных профилей, которые позволяют хозяину увеличить ширину коробки окна

Правило №8.

Всего существует две методики установки оконной рамы:

• собственно, крепление сквозь деревянную коробку;
• крепление оконной рамы при помощи металлической пластины, которая цепляется за специальный пластиковый замок.

У каждого из этих методов есть свои плюсы и минусы. К примеру, первая методика требует полного снятия с оконной рамы полностью всех створок и стеклопакетов.

Что касается второго метода, то он несколько упрощает процесс установки и нивелирования оконной системы, а также не оставляет следов на торцевой стороне пластика. Снова же, можно проводить долгие споры, какой из этих методов будет лучше. Но на практике каждый владелец дома выбирает исключительно свой метод, который подойдет ему.

Правило №9.

Не забудьте также полностью промаклировать все штапики, которые снимаются. Они, в свою очередь, крепят стеклопакет, чтобы Вы смогли без проблем поставить их на свое прежнее место.

Правило №10.

Когда будете выставлять окно по вертикали, пользуйтесь исключительно отвесом с абсолютной осевой симметрией, а также острым наконечником.

Правило №11.

Когда будете затягивать шурупы, не постесняйтесь закрутить их несколько туже. Если они будут слабо зафиксированы, Вы и не заметите, как со временем окно примет несколько изогнутый вид, который потом будет очень трудно исправить, ведь нарушится резьба шурупов.

Видео:

На этом установка деревянных окон своими руками завершена!

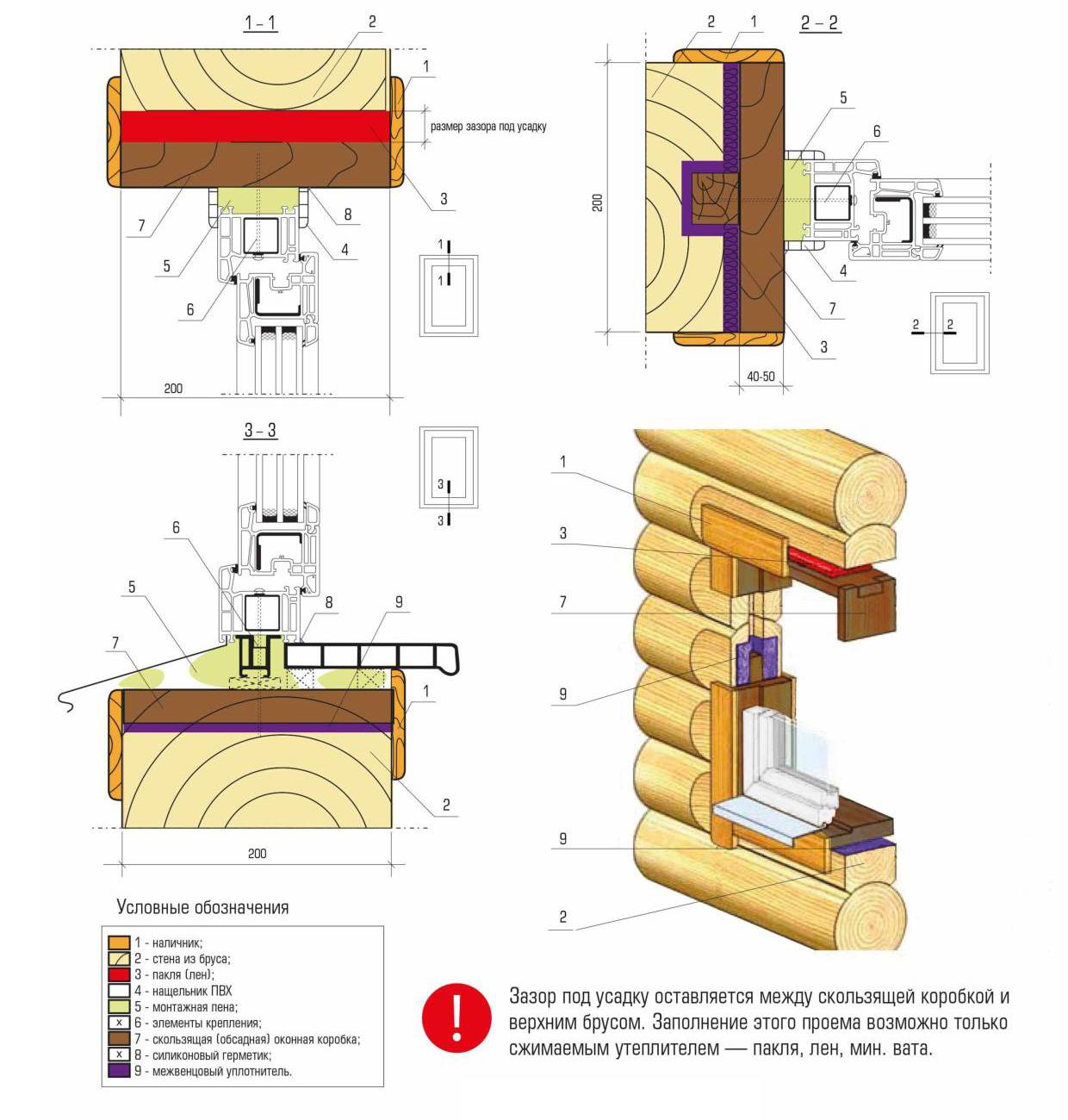

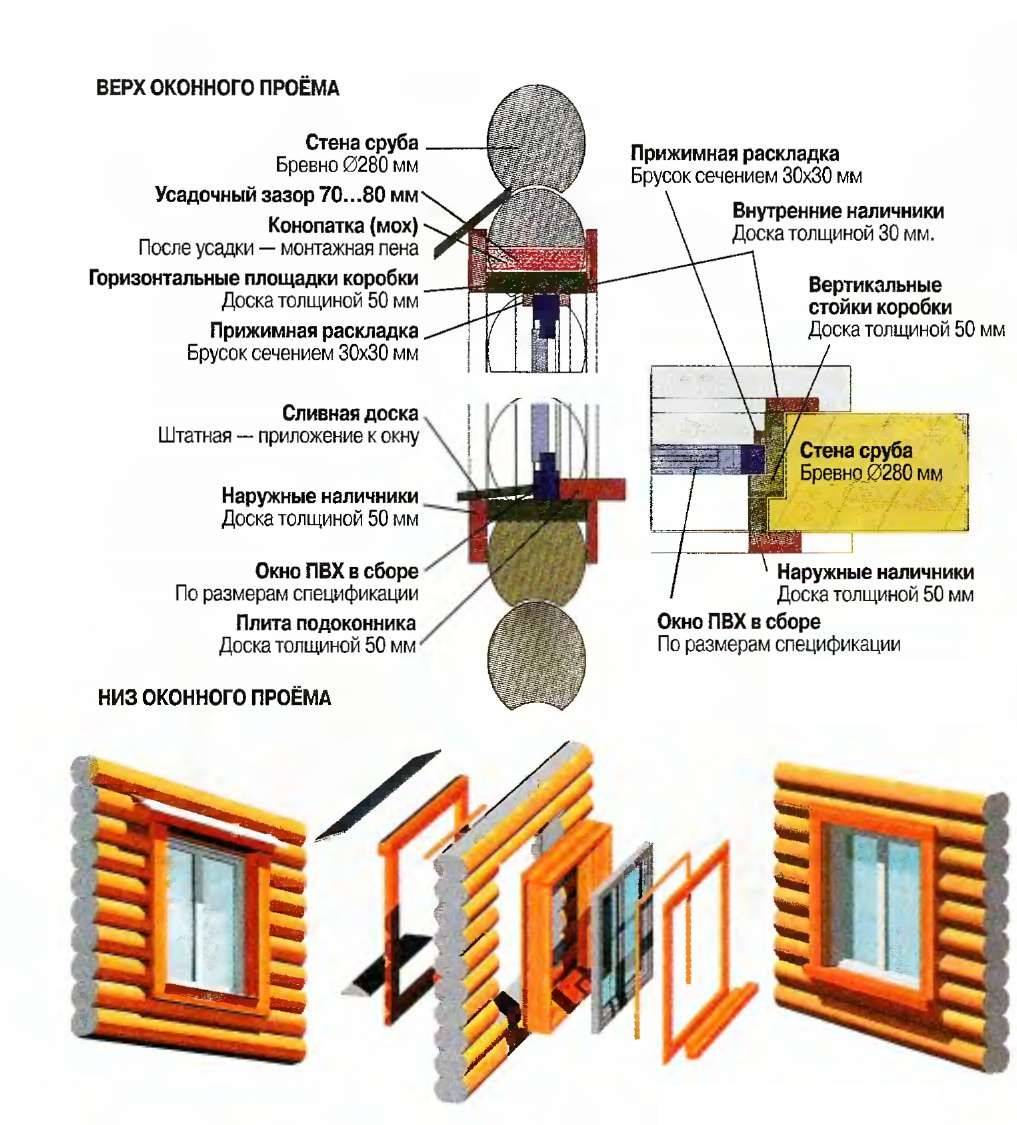

Осадка и усадка. Особенности древесины

Деревянные дома в сравнении с кирпичными в более значительной мере подвержены усадке. Но очень часто усадку путают с осадкой.

Осадка происходит вследствие давления строения на грунт, и при одинаковых геологических условиях, чем тяжелее конструкция, тем сильнее дом оседает. Минимизировать эти процессы позволяет правильный выбор фундамента. Следствием неоднородности грунта и разной степени осадки двух смежных стен можно назвать появление в углу трещин на штукатурке или складки на обоях.

Усадка — это изменение геометрии здания за счет высыхания материалов. Она есть у домов из бетона или кирпича, но более всего проявляется у деревянных домов, построенных из бревна или бруса естественной влажности.

Дерево, как строительный материал, имеет неоднородную структуру. Древесина представляет собой совокупность огромного количества сквозных каналов (трахей и трахеид), ориентированных вдоль ствола от корней к кроне. В свежесрубленной древесине всегда содержится вода (весной и летом больше, зимой меньше). Она присутствует в свободном виде внутри полостей каналов, но и есть связанная вода, которая находится в стенках каналов (в набухших микрофибрилах). Обычно количество связанной воды достигает 30% от общей массы условно сухой древесины. При высыхании связанной воды стенки начинают усыхать, что приводит к изменению линейных размеров. Поэтому в этих случаях к отделочным работам, в том числе установке окон и дверей, приступают лишь спустя полгода или год, когда пройдет «активная» фаза усыхания дерева.

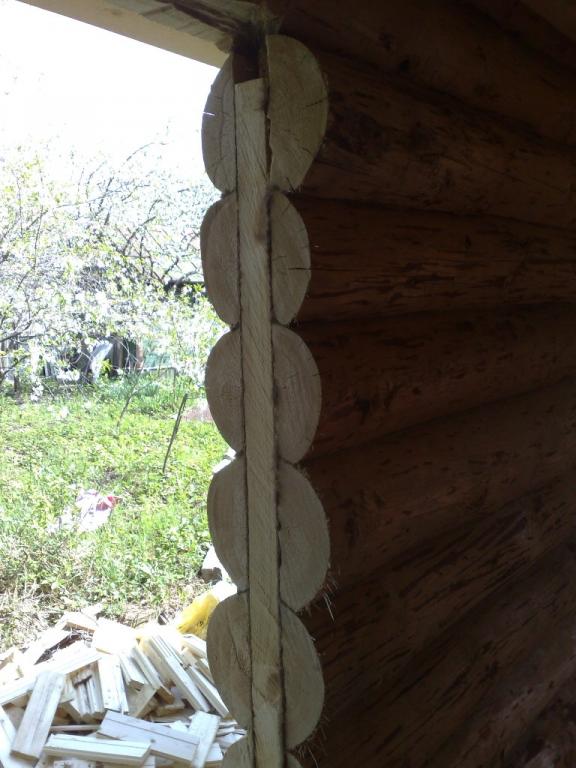

К чему может привести установка окна без обсады

У них окна можно вставлять сразу, по завершении строительства стен и крыши. Но и в этих случаях перед монтажом окна в проем вначале монтируют окосячку, или обсаду.

Монтируем с помощью пластин

Пластины можно изготовить самостоятельно, хотя многие производители окон включают их в комплектацию. Нехитрая методика призвана сделать фиксацию и крепление особенно прочными. Способ очень прост в исполнении: пластины прикручивают саморезами к каркасу окна по обеим сторонам, располагая две из них по верху, а две – по нижней части.

С помощью пластин обеспечивается надежная фиксация окна

В случае когда окно превышает 1,5-метровую высоту, по центру изделия крепится две дополнительных пластины. По мере завершения расклинивания корпуса внутри проема, выпирающие с обеих сторон пластины закрепляют по краю проемов шурупами с дюбелями. Перед запениванием швов деревянного окна торчащие клинья можно вытащить. Но следует учитывать, что впоследствии нужно будет провести дополнительную проверку на правильность горизонтального расположения корпуса.

Существует еще один простой способ деревянные окна установить самостоятельно, отличающийся высокой надежностью и прочностью, который рассмотрим далее

При монтаже деревянных окон со стеклопакетом или стеклами их необходимо снять, что сделать весьма легко: штапики аккуратно отделяют и осторожно вытаскивают стекло

Монтаж рамы на саморезы выполняется без стекла — его устанавливают в последнюю очередь

Далее по бокам и по верху внутренней поверхности каркаса отмечают места для отверстий с последующим сверлением. Перед тем как начинать сверлить, раму обязательно вставляют на место и проводят тщательное выравнивание при помощи уровня. После вкручивают саморезы с учетом, что их без усилий можно будет сдвинуть, поскольку еще предстоит регулировка корпуса по вертикальным и горизонтальным показателям. В завершение устанавливают стеклопакет и очищают конструкцию от загрязнений.

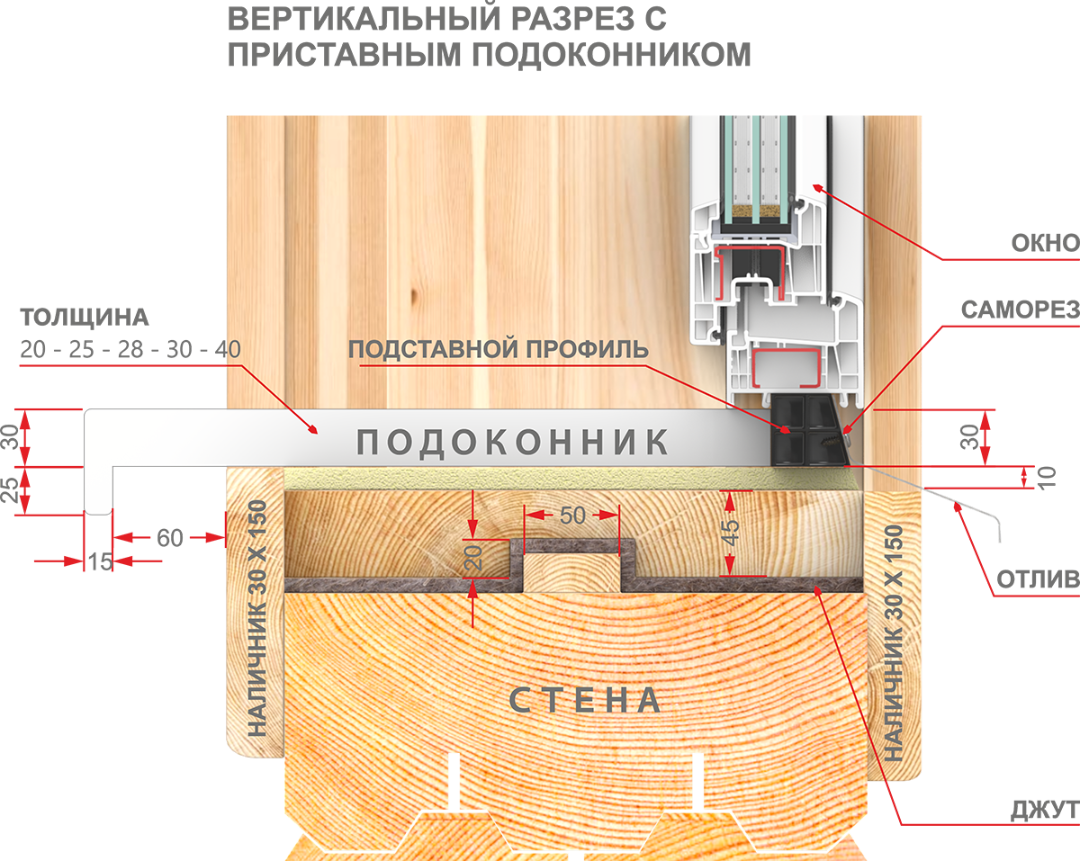

Выравнивание подоконника

По правилам строительства 2/3 подоконной плоскости располагается на жесткой поверхности, а остальная часть оставляется в форме навеса. Предельный выступ за стену не должен превышать 7-8 см. Если нарушить этот момент, то впоследствии теплообмен в доме собьется, и на стеклах будет формироваться конденсат.

Большинство домов не могут похвастаться идеально ровными стенами. Основание для подоконника не исключение. Поверхность выравнивается и проверяется с помощью уровня. Если есть хотя бы небольшие погрешности и перекосы, их устраняют с помощью клиньев. Подоконник может не быть установленным идеально ровно. Нормативами допускается небольшой наклон, всего несколько миллиметров, доски вперед. После того, как подоконная доска выставлена на клинья, уровнем еще раз проверяется угол наклона. По всей площади он должен быть одинаковым. После этого доска убирается, а клинья фиксируются на поверхности с помощью цементного раствора.

Производители фурнитуры для деревянных окон

Фурнитура для деревянных окон отличается от той, которая монтируется в пластиковый стеклопакет. Современный рынок представлен товарами от разных производителей. Некоторые производители более известны на рынке, поскольку выпускают качественную фурнитуру. Основное отличие такой фурнитуры – прочность и привлекательный внешний вид. Если идет речь о покупке фурнитуры для деревянного окна, то лучше отдать предпочтения товарам известных марок. Они прослужат долго, даже при ежедневных нагрузках на механизм.

Maco

Фурнитура для деревянных окон Maco – одна из самых популярных на отечественном рынке. Производятся оконные механизмы в Австрии. Основное отличие Maco – универсальность. Современные конструкции имеют механизмы:

• микролифта,
• противовзломной защиты,
• ножниц с микропроветриванием;
• нижних петель, позволяющих регулировать положение створок вертикально и горизонтально.

Для производства фурнитуры используется сталь, обработанная пчелиным воском. Имеет технологичный дизайн. На все элементы нанесена маркировка. Механизм долговечен, оснащен блокатором откидного механизма и вдавленными ребрами жесткости. Фурнитура рассчитана на сроке эксплуатации не менее 10 лет. Способна выдержать интенсивные нагрузки.

Roto

Производитель фурнитуры Roto – один из самых популярных брендов поворотно-откидных механизмов. Оконный механизм Roto впервые был изготовлен в Германии. Сейчас концерн имеет филиалы по всему миру. Под этой маркой изготавливаются различные элементы и механизмы оконной фурнитуры. Они обеспечивают простое и долговечное обслуживание стеклопакетов. Выпускается 7 категорий механизмов, из них марка Roto Compakt S – выпущена специально для деревянных окон. Компания использует тройное защитное покрытие для предотвращения износа и коррозии. Фурнитуру Рото также можно вставить и в дверь. Фурнитура относится к модульным механизмам с повышенной функциональностью и расширенным диапазоном регулировок.

Siegenia

Siegenia – немецкий производитель оконной фурнитуры. На рынке более 100 лет. Выпускает качественные механизмы для окон. После слияния концерна с еще одним производителем, компания была переименована в Siegenia-Aubi. Основное преимущество фурнитуры – алюминиевый профиль разных форм. Обеспечивает универсальный монтаж оконных механизмов. Модельный ряд Siegenia представлен преимущественно раздвижными механизмами. Фурнитура Siegenia обладает различными свойствами:

• способна регулировать степень проветривания,
• оснащена предохранителем от случайного открытия;
• защищает раму от провисания.

Самой популярной серией считается TITAN AF, которая отличается технологичностью, надежностью и долговечностью.

Рис. 5. Оконная фурнитура

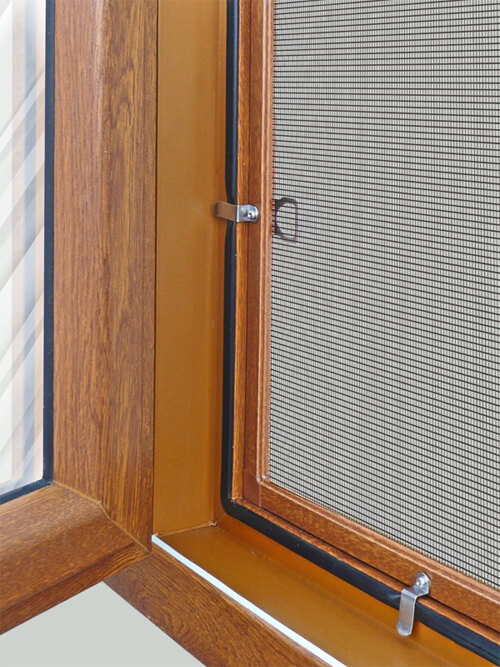

Москитная сетка на деревянное окно своими руками

Классический деревянный оконный блок советского образца не предусматривал установки москитной сетки. Самым распространенным вариантом была установка сетки вместо остекления в наружную часть форточки или закрепление сетки кнопками непосредственно в массив рам.

Сегодня одним из вариантов того как закрепить сетку на деревянном окне может быть вариант монтажа вместо остекления или применение стандартного антимоскитного покрытия на пластиковой раме. Поставить сетку вместо стеклопакета можно заменив полностью створку специальным устройством, которое совмещает в себе стеклопакет и сетку. Такой способ можно применить в городской квартире, на дачу лучше заказать обычный москитный экран с увеличенными фиксаторами. Монтаж такого экрана выполняется просто – открывается створка и с наружной стороны вставляется рамка, после этого с внутренней стороны загибаются металлические фиксаторы.

Как вариант модно сделать рамку из дерева, закрепить на ней сетку и  прикрепить ее с наружной стороны рамы. В этом случае петлить экран не обязательно, достаточно закрепить рамку саморезами.

Читайте далее:

Изготовление деревянных оконных рам

Утепление деревянных окон

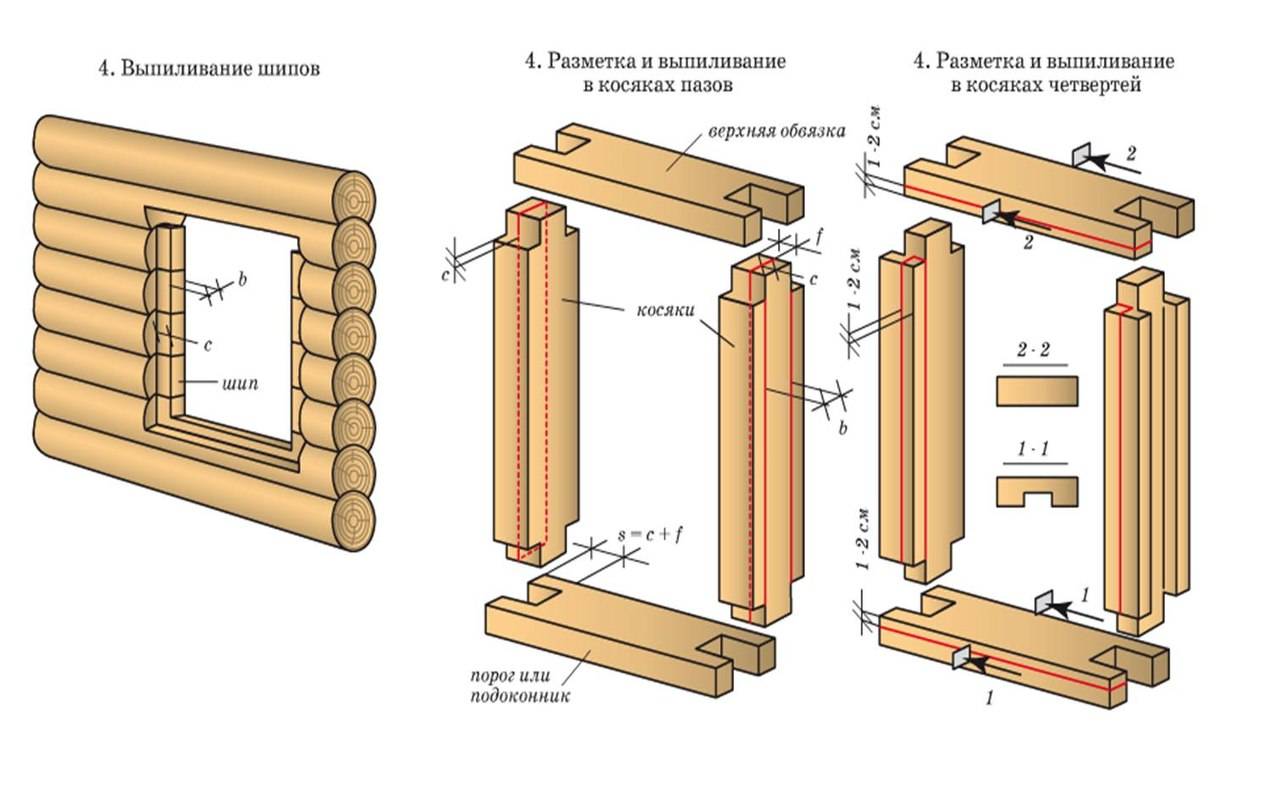

Окосячка окон в деревянном доме

Установка подоконника в деревянном доме

Установка окна в парной бани

Утепление окон по шведской технологии

Изготовление окон своими руками

При изготовлении окна из пластика своими руками его стоимость получится в 2 раза ниже

Технология изготовления оконных блоков примерно одинакова по своей сути, различается только по методике создания углов конструкции. В первую очередь определяется размер окна и делается подробный чертеж. Затем проводится расчет потребности в материалах и их закупка. Перед началом работы следует подготовить широкий устойчивый стол с ровной поверхностью, превышающую по размерам раму.

Из пластика

В домашних условиях пластиковые окна делают из профиля, внутри которого установлена стальная пластина для придания конструкции жесткости и прочности. Если покупать отдельно материал и фурнитуру, стоимость будет в 2-2,5 раза ниже, чем изготовленное на заказ изделие. В каталогах компаний представлены профили разной толщины и цвета, поэтому с выбором не возникнет затруднений.

Важно ровно соединить углы профиля

Пошаговая инструкция сборки пластиковых окон:

Проведение замеров, нанесение разметки. Необходимо убедиться, что каждый угол подготовлен к резке под углом ровно 45 градусов, а расстояния между контрольными точками соответствуют друг другу до миллиметра. Распиливание прогонов на заготовки. Делать это нужно под прямым углом инструментом с небольшой скоростью движения режущего фрагмента. Стандартной болгаркой пользоваться не допускается, так как диск плавит полимер. Проведение спайки угловых фрагментов. На верстаке делаются направляющие полозья, куда укладываются части рамы. Затем проводится нагрев их краев и соединение. Результат проверяется угольником, при необходимости проводится коррекция.

После полного остывания процедура повторяется, пока не будет собран единый монолитный контур в виде прямоугольника. Удаление следов сварки. Проводится острым ножом и стамеской

Если по неосторожности образовались дыры, они заполняются жидкими гвоздями или расплавленным силиконом. Изготовление стеклопакета

Сначала нужно нарезать нужное количество одинаковых по размерам стекол

Затем делаются рамки, которые по углам свариваются или спаиваются. Потом поэтапно проводится склеивание деталей. Число камер выбирается исходя из климатических условий региона. Готовый стеклопакет вставляется в раму. Настройка проводится с помощью пластиковых прокладок. После выравнивания изделие фиксируется штапиками с резиновыми уплотнителями.

В заключение устанавливается фурнитура — ручки, механизмы вертикального и горизонтального открывания, петли.

Из дерева

Перед изготовлением стеклопакета стекла необходимо хорошо вымыть и обезжирить

Работать с деревом немного проще, чем с ПВХ, но и здесь есть множество нюансов. По конструкции окно из бруса представляет собой остекленную раму, установленную в прямоугольный каркас на стене здания.

Деревянная оконная рама своими руками изготавливается в такой последовательности:

1. Проведение замеров проема. Проверяется вертикаль и горизонталь, отклонения учитываются и наносятся на схему. В результате должна получиться правильная прямоугольная фигура. Размер коробки берется на 2-3 см меньше проема.
2. Изготовление косяка. Используется доска сечением 50х150 мм. В ней делается паз под раму и зубья для крепежа. Соединение в углах проводится по технологии шип-паз. Перед этим стыки густо промазываются столярным клеем. После проверки точности сборки рама закрепляется стальными уголками.
3. Изготовление рамы. Берется брус 50х50 мм и распиливается на заготовки, соответствующие по размерам сторонам каркаса. Ширина и высота делается на 2 мм меньше, чем у рамы. Соединение проводится на штифты с заполнением клеем и последующим усилением уголками.
4. Установка фурнитуры. В раму врезается ручка с замком, навешиваются петли. Древесина обрабатывается антисептиком и гидрофобным препаратом. После просыхания наносится краска, лак или гидрофобная пропитка.

В завершение вставляется стеклянная часть. Выбор делается в пользу одинарного стекла или стеклопакета по аналогии с изделием из ПВХ.
