Инструкция по монтажу газового котла: когда самостоятельность допустима?

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку. На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль. Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку. Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Как проверить, правильно ли подключен прибор?

Для выполнения контроля работоспособности прибора, необходимо сначала проверить герметичность соединений путём опрессовки (2 атмосферы).

Кроме того, требуется:

• оценить внешний вид котла и отопительной системы (на наличие трещин или других повреждений);
• проверить присутствие тяги в дымоходе;
• проконтролировать давление теплоносителя;
• оценить состояние подачи газа (низкое давление в сети может самостоятельно остановить котёл).

При обнаружении проблем с любым из элементов устройства и подключения к отопительной системе, газопроводу и водопроводу стоит обратиться к специалистам, которые смогут подсказать решение по конкретному случаю.

Первый запуск котла производится в присутствии представителей газовых служб, которые проверят качество выполненных работ.

Как установить газовый котел

Монтаж газового котла — это довольно кропотливое и трудоемкое дело, в процессе которого важно соблюдать все нормы и порядок выполнения всех работ. Использование абсолютно любого прибора на газу требует соблюдения правил пожарной безопасности, газовые котлы — не исключение, поэтому помещение для установки газового котла должно быть оборудовано по всем нормам, а порядок монтажа ни в коем случае не должен быть нарушен. Читать: Как выбрать парапетный газовый котел?

Читать: Как выбрать парапетный газовый котел?

Проведение подготовительных работ перед установкой газового котла

Прежде чем приступить к установке отопительных котлов на газу, необходимо получить документальное разрешение, а также провести ряд подготовительных работ.

1. Необходимо подписать контракт на индивидуальную поставку газа для застройщика
2. Перед утверждением проекта на установку газового оборудования, нужно согласовать все технические условия с соответствующими органами газовой службы. Зачастую всеми разработками проектов по установке газовых котлов занимаются специальные службы или институты, имеющие соответствующую лицензию на осуществление подобного рода деятельности.
3. Все работы по установке газового оборудования должны проводиться специалистами.
4. После установки газового котла, необходимо обязательно получить заключение от представителя газовой организации о том, что котел подключен по всем нормам и правилам и работает исправно. Только после получения заключения газовым котлом можно начинать пользоваться.
5. Отопительную систему обязательно следует опрессовать до Р = 1,8, а все соединения должны быть полностью герметичными.
6. Прежде чем проводить монтажные работы по установке газового котла, необходимо позаботиться о том, чтобы обязательно был установлен стабилизатор напряжения и бесперебойник.
7. В нагревающуюся воду ни в коем случае не должен попадать антифриз, иначе это приведет к утечке газа и повреждениям уплотнительных прокладок.

Котельная для газового котла может располагаться на любом этаже дома, включая цокольный этаж, подвальное помещение и чердак. Исключением являются жилые комнаты, туалет и ванная комната – в них обустраивать место под котельную не рекомендуется. Обязательно позаботьтесь о том, чтобы помещение, в котором будет расположена котельная, и сам газовый котел соответствовали всем нормам и правилам пожарной безопасности.

Для просчета объема помещения под установку газового котла, необходимо учесть общую тепловую мощность как самого агрегата, так и водонагревателей — проточных и емкостных.

Обратите внимание, что в техпаспорте на газовый котел помещение для установки котла должно именоваться как котельная либо же топочная. Для просчета объема котельной, воспользуйтесь данными, приведенными ниже в таблице. Для просчета объема котельной, воспользуйтесь данными, приведенными ниже в таблице

Для просчета объема котельной, воспользуйтесь данными, приведенными ниже в таблице.

Однако, существуют и исключения: для котлов с камерой сгорания закрытого типа размеры топочной могут быть любого размера и не являются нормированными. Помимо этого, для такого типа котлов не обязательно наличие в помещении оконного проема.

Для остальных же типов наличие хорошей вентиляции обязательно. Во-первых, воздух необходим для того, чтобы прогорало не менее 2,5газа в час, от этого зависит мощность котла. А во-вторых, если воздуха подается недостаточно, газ сгорает не полностью и образуется вредное для здоровья вещество, при вдыхании которого в течение 15 минут наступает летальный исход.

Читать: Как выбрать напольный газовый котел?

Как смонтировать вентиляцию и дымоход

Система отвода продуктов сгорания газа и вентиляции устанавливается со строгим соблюдением правил по технике безопасности и монтажных работ. В противном случае это может привести к выходу из стоя оборудования, даже к взрывоопасным ситуациям. Вентиляция и каналы дымохода должны быть разделены – это главное требование в монтаже.

Основными параметрами естественного вентилирования считаются:

1. Для доступа в помещение свежего потока воздуха нужно организовать приточную вентиляцию. Для этого следует сделать входное окно в стене снизу, размером 1/30 части от общей площади комнаты, где установлено оборудование.
2. Вентиляционные каналы нужно держать постоянно открытыми для циркуляции воздушных потоков.
3. Нагреватель установить поближе к трубе дымохода.
4. Вытяжное отверстие должно соответствовать сечению входных патрубков нагревателя.
5. Что касается поворотов и изгибов, то их по количеству не должно быть больше 3 штук.
6. Материал изготовления тубы для дымохода – углекислая листовая сталь или нержавейка.

Дымоход, проходящий черед стенку, должен оснащаться двумя каналами:

• основным, для установки дымоходной трубы;
• ревизионным для технологической чистки, его располагают ниже основного на расстоянии 25 см.

Чтобы обеспечить безопасную работу газовому котлу, должны создаваться благоприятные условия для поддержки тяги. А для этого нужно правильно рассчитывать общую высоту дымохода, ее расположение, чтобы оголовок не смог попасть в зону ветрового подпора. А как правильно установить дымоход на газовый котел, можно узнать из паспорта на оборудование. Его производитель обязательно предоставляет покупателю вместе с товаром.

Для монтажа дымоходной трубы, при отсутствии инструкции к монтажу, существуют нормативы, регламентируемые СНиП:

1. Над плоской кровлей без конька дымоходная труба должна быть поднята на 500 мм над уровнем крыши или парапета, если он имеется по периметру.
2. Если трубу монтируют через скат, то расстояние от конька должно быть 1500 мм, оголовок дымохода поднимается на 500 мм от уровня конька.
3. Если дымоход выходит через крышу скатного типа, то расстояние относительно горизонтали должно составлять 1500-3000 от уровня конька, оголовок поднимется на высоту, не меньше вершины конька.
4. Если дымоходная труба проходит сквозь кровлю скатного типа с расстоянием от конька, большим 3000 мм, то выходное отверстие следует делать на условно проведенной линии от его вершины под углом 10 градусов.

О разновидностях газового оборудования

Установка газовых котлов

Установка газового оборудования в любом случае потребует хождения по инстанциям, получения необходимых разрешений и целого вороха разнообразных документов. Как приборы, так и само помещение должны отвечать требованиям и нормам, заложенным в нормативной документации. Установка агрегатов должна выполняться по правилам. Тем не менее, прежде чем начинать поход по контролирующим организациям, стоит разобраться в разновидностях газового оборудования, используемого для отопления и горячего водоснабжения.

Для создания полноценной системы отопления и горячего водоснабжения потребуется установка двухконтурного котла. Агрегат должен иметь всю необходимую автоматику. Такие приборы дорого стоят, а их установка должна выполняться только специалистами.

Бюджетный вариант — это использование газового оборудования только для получения горячей воды. То есть речь идет о газовой колонке. По сравнению с электронагревателями она эффективнее и дешевле в эксплуатации. Даже дорогостоящий прибор окупится уже примерно через полтора года. Здесь нужно учитывать, что его установка допустима не во всех квартирах. Преимущество водогреек заключается в том, что их легко можно поставить самостоятельно. Решать, какой вариант выбрать, нужно исходя из конкретных условий.

Газ для новостроек

При обустройстве газоснабжения в новостройке, каким-бы оно не было, в случае если газификация изначально не предусмотрена, необходимо провести собрание жильцов, обладающих правами на жилые помещения в конкретном доме. На собрании составляется протокол, отображающий количество присутствующих, тему собрания, решение и итоги голосования.

Если не все согласны, но при этом «За» большинство голосов жильцов, решение принимается в пользу большинства. Затем необходимо посетить администрацию, узнать про возможность газификации, согласно планировочной схеме.

Спроектировать систему газоснабжения уже построенного многоквартирного дома зачастую нереально, поэтому лучше всего предусматривать такую возможность на стадии строительства, по результатам собрания будущих жильцов МКД

Далее, председатель собрания относит протокол в ЖКХ вместе с заявлением на подключение газа. Вопрос передается проектировщику или отдельной специализированной организации.

Составляется проект и далее происходит газификация дома если есть такая техническая возможность. Для автономной газификации отдельных квартир, схема немного отличается.

Уличное расположение

Что для дачи, что для коттеджа действует схожий свод критериев. Таким образом, в частном доме на улице действуют такие правила:

1. Баллоны находятся в металлических шкафах у внешней стены. Основания для шкафов создаются из негорючих материалов. Верхушка минимум на 10 см превосходит планировочный уровень земли.
2. Шкафы от окон и дверей на первом этаже отделяет минимум 50 см.
3. Их минимальная дистанция от входа в дом, цоколя и подвала – 5 м.
4. На шкафах наличие надписей, предупреждающих об опасности и наличии полных баллонов с горючим.
5. От сосудов с топливом газопровод вводится прямо в помещение с газовой аппаратурой.

Установка дымохода

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла

Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

• для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
• для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
• для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
• отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном. Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.

Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001, а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

• Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
• Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
• Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

1. С высотой установки.
2. Требованиями пожарной безопасности.
3. Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

• От поверхности стены, на которую монтируется агрегат не менее 10 см.
• От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

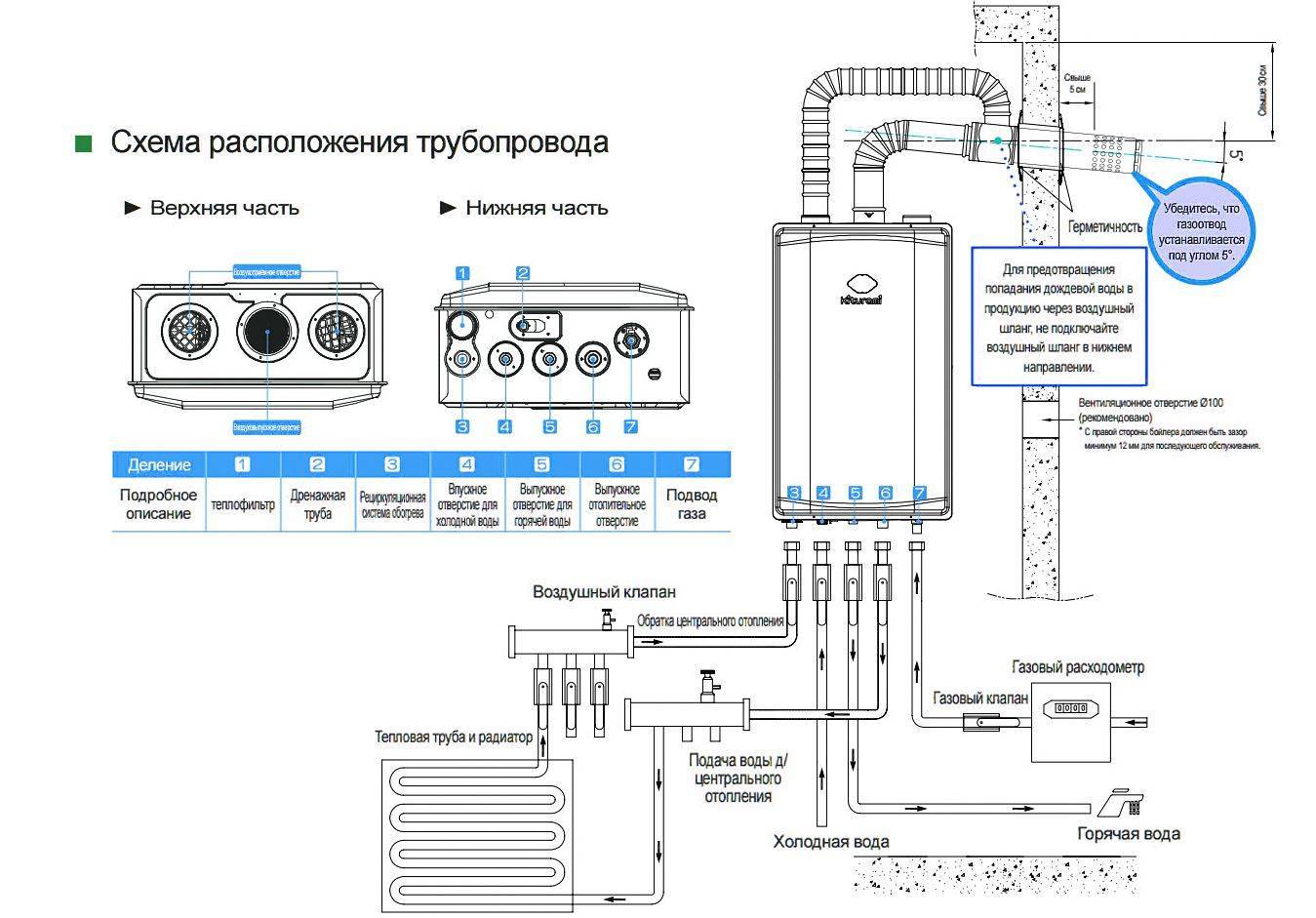

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.
