Самостоятельная установка спутниковой антенны: крепление, подключение, юстировка

Выбор подходящего места для оборудования

Прежде всего, следует выбрать оптимальное месторасположение спутниковой тарелки. Что нужно понимать под термином «оптимальное»? Конечно же, полностью свободную область по направлению на передающий спутник.

То есть, на заданном направлении исключается нахождение каких-либо предметов, подобных:

• зданиям;
• деревьям;
• рекламным плакатам и т.п.

Также рекомендуется обеспечить максимально возможную близость размещения остального оборудования (ресивера, телевизора) к точке монтажа спутниковой антенны. Это не критичные требования, но выполнение этих требований будет способствовать упрощению настройки аппаратуры.

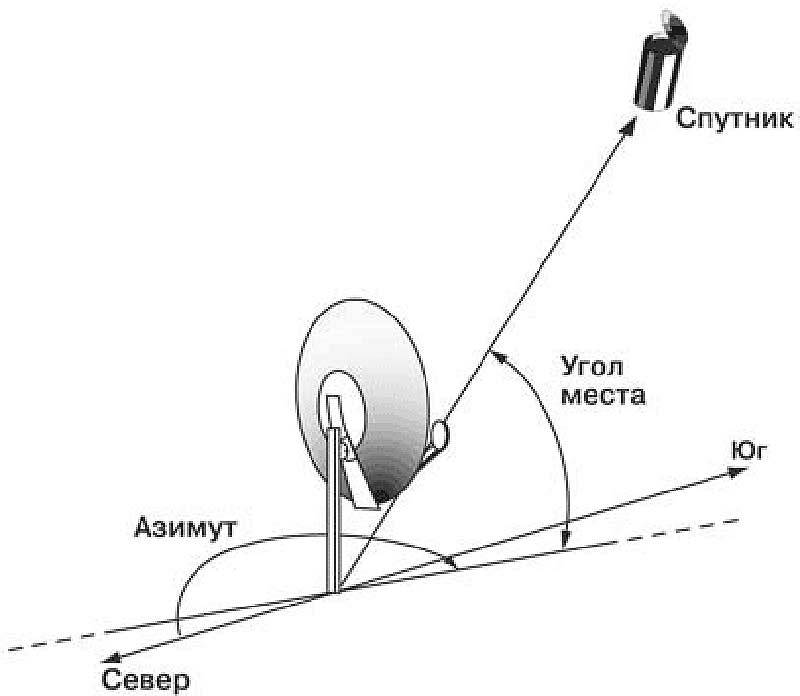

Настроечная антенная схема: 1 – направление «север»; 2 – направление «юг»; 3 – азимутальное направление; 4, 7 – угол по месту инсталляции относительно расположения спутника; 5 – телевизионный спутник; 6 – спутниковый сигнал

Традиционно «тарелки» ставят на стене здания рядом с оконным проемом либо монтаж делается на стороне стены, являющейся частью конструкции балкона (лоджии).

Инструкция запрещает монтаж непосредственно внутри балконной зоны, тем более остекленной. Также монтировать оборудование следует в точках отсутствия возможного падения осадков в виде снега и льда с кровли.

Спутниковое ТВ – дома

Однако, даже если вы и не большой любитель делать все , после бури или шквального снегопада антенну, возможно, придется переюстировать. Поэтому далее будет описана и процедура юстировки. Но прежде чем юстировать, антенну с оборудованием нужно выбрать, приобрести и установить.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

• Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
• Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
• Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
• Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Установка и настройка спутниковой антенны МТС

Понадобится вскрыть установочный пакет, и вытащить из коробки все детали. Там же должна быть и инструкция по сборке, паспорт с техническими характеристиками. Благодаря этим документам можно легко собрать антенну.

Как собрать антенну

Однако некоторые пользователи предпочитают собрать антенну вручную, не приобретая комплект от провайдера, где есть уже все необходимые детали. Для этого нужно купить следующие запчасти, инструменты и оборудование:

• Приставку или модуль. Если устройств несколько, то понадобится столько же гаджетов;
• Спутниковая антенна;
• Кронштейн;
• Конвертер с нужным количеством выходом (для каждого устройства);
• Коаксиальный кабель;
• F-разъем;
• Набор ключей и отверток.

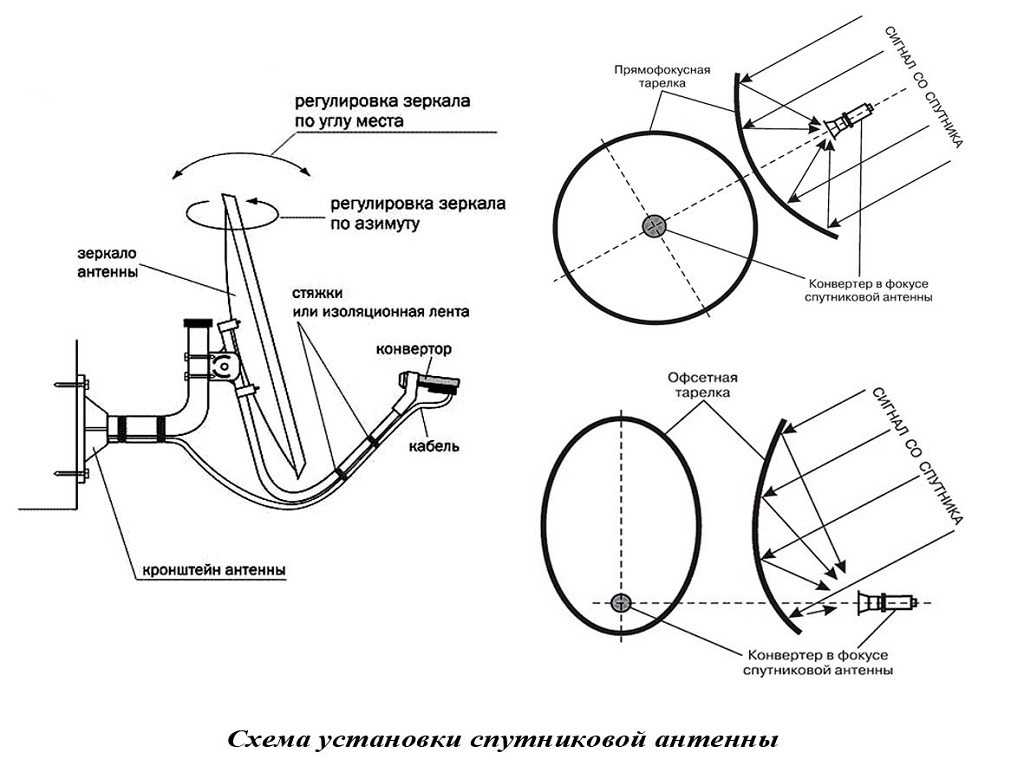

Схема сборки и инструкция

1. Кронштейн крепится к антенне, надежность конструкции обеспечивается благодаря крепко затянутым гайкам.
2. Более крупный и массивный кронштейн располагается в обратную сторону от антенны, поскольку на нем будет держаться вся конструкция, прикрепленная к стене.
3. Также необходимо установить конвертер к опоре так, чтобы он был лицевой стороной по направлению к зеркалу.
4. К антенному кабелю прикрепите F-разъем так, чтобы он плотно прилегал к оплетке.
5. Вставьте антенный кабель в разъем конвертера и заизолируйте место, где он будет входить.
6. Протяните кабель к ТВ и подключите его к приставке.
7. Вставьте в приставку смарт-карту МТС ТВ. Если вы выбрали Интерактивное ТВ МТС, также вставьте SIM-карту в соответствующий разъем.
8. Осталось подключить приставку к телевизору кабелем HDMI и включить ее в сеть.

Для удобства пользователей ниже представлено видео, где подробно описывается процесс сборки спутниковой антенны:

Как прикрепить к стене

После того как устройство будет собрано, пользователь сможет установить ее на стену дома.

Для точности можно использовать карандаш, прислонить кронштейн к поверхности, а затем обвести будущие отверстия. Для крепления используются дюбеля. Необходимо туго затягивать гайки, чтобы конструкция не пострадала во время ветра и дождя. Необязательно устанавливать антенну высоко, главное, чтобы устройство было направлено вверх и не болталось.

Как настроить углы поворота антенны и конвертера

На официальном сайте пользователь имеет возможность узнать азимут, а также направление относительно его места жительства, которое обеспечит качественный сигнал. Уровень передачи сигнала на конвертере должен быть больше 65%, иначе будут помехи при трансляции.

Ниже представлена видеоинструкция по настройке антенны. Мастер подробно рассказывает об установке спутниковой антенны, разбирает ошибки клиента. Видео будет познавательно не только для настройки, но и правильного крепления устройства.

Как проверить сигнал

Отследить сигнал можно при помощи включенного телевизора (предварительно понадобится настройка приставки или модуля). Либо понадобится скачать приложения, которые помогают проверить уровень сигнала.

Можно скачать в Гугл Плей или Эппл Стор программное обеспечение «SatFinder».

Потребуется выбрать спутник, который производит вещание – ABS2. Далее следует нажать на значок лупы, и обозначить свое местоположение. Программное обеспечение загрузит данные (для этого нужно подключиться к мобильному интернету или вай-фай), после чего красной линией обозначит верное направление антенны. При повороте качество сигнала улучшится.

Как вариант пользователь может использовать программу на официальном сайте провайдера, разработанную для подобных случаев.

Устройство антенны и комплект оборудования

Учитывая, что инструкция рассчитана на новичка, начнём с азов. Все спутниковые антенны, присутствующие на отечественном рынке цифрового телевидения разделяются на две группы:

Офсетные.

Прямофокусные.

Разница между моделями заключается в принципе работы.

В прямофокусных антеннах, конвертер приёма сигнала расположен точно по центру на незначительном расстоянии от зеркала. В офсетных – сигнал отражается под углом, соответственно конвертер смещён относительно оси.

От вида антенны зависит способ их установки. Прямофокусные монтируются под прямым углом, что соответствует траектории спутника над линией горизонта. С офсетными аналогами дело обстоит иначе. Здесь нужно обратиться к школьному курсу физики и вспомнить, что угол падения луча равен углу отражения.

Спутниковая «тарелка» состоит из следующих элементов:

Кронштейна крепления.

Зеркала отражателя.

Облучателя со съёмным кожухом, защищающим от осадков.

Деполяризатора – преобразует круговую поляризацию в линейную частоту.

Конвертера с усилителем сигнала.

Помимо этого, в базовый комплект поставки входят:

тюнер, отвечающий за трансляцию каналов;

дисек – переключатель между конвертерами, принимающими сигнал со спутника;

коаксиальный кабель с разъёмами подключения.

В комплектацию также входят соединяющие штекеры, анкерные болты и дюбеля.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

• в углу оконной рамы;
• в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

• срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
• аккуратное загибание проволоки на оболочку;
• снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
• накручивание F-коннектора;
• укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
2. Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов. Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

• подсоединение кабелей к головкам;
• заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

ТОП-5 надёжных провайдеров спутникового телевидения на территории России

Помимо покупки и установки оборудования, остаётся ещё одна важная деталь – выбор оператора спутникового ТВ
. На сегодняшний день, на территории страны достаточно много компаний оказывает такие услуги.

Отсюда возникает вопрос: «К какому оператору лучше подключиться?». Рассмотрим проверенных и популярных в России провайдеров.

НТВ плюс
. Первый отечественный оператор, начавший вещание в формате спутникового телевидения. На сегодняшний день зрителям предоставляется доступ к 200 каналам
, 30
из которых транслируются в формате HD
. Расположение спутника: 36 о восточной долготы
.

Радуга ТВ
. Пакет российских и международных телеканалов, рассчитанных на широкую зрительскую аудиторию. В сетке вещания имеются спортивные, детские, музыкальные и фильмовые каналы. Точка расположения спутника: 75 о восточной долготы
.

ТВ МТС
. Новая услуга от известного оператора сотовой связи. После подключения доступно 130 телеканалов
, из них 30
в формате высокого разрешения
. Ресивер обладает интуитивно понятным интерфейсом и переводит телевизионное вещание на принципиально новый уровень.

В частности, зрители могут просматривать трансляции в прямом эфире и ставить изображение на паузу, перематывать, просматривать видео по запросу.

Телекарта
. На сегодняшний день, это наиболее доступный оператор спутникового телевидения, действующий во всех регионах страны. Существует два типа оборудования для подключения: SD
и HD
, которые подразумевают разные тарифные планы, отличающиеся сеткой вещания и качеством трансляции.

Триколор ТВ
. В настоящее время это крупнейший провайдер российского региона. Ключевыми преимуществами покупки оборудования является отсутствие абонентской платы, уверенный уровень сигнала вне зависимости от внешних факторов. В сетку вещания входит 38 телеканалов
, доступно подключение платного пакета.

Кроме этого, можно обратить внимание на операторов «Платформа DV»
, «Континент»
, «Платформа HD». Провайдеры предлагает широкий выбор тематических и образовательных каналов в высоком качестве изображения

В заключение предлагаем к просмотру толковое видео, которое поможет справиться с задачей самостоятельно:

Телевидение уже давно стало неотъемлемой частью жизни. Даже в деревнях редко найдешь дом, где не установлен ТВ. Причем вещание каналов может происходить разными способами: через протянутый кабель или спутник. Возможности вещания через кабель ограничено и качество каналов хуже. Поэтому многие потребители задумываются, как настроить спутниковую антенну самостоятельно, чтобы не тратить деньги на вызов мастера.

Установленная антенна

В космосе на уровне экватора Земли вращается спутники телевизионные, которые направляют сигнал на планету, где его принимают специальные устройства – антенны, а потом этот сигнал проходит декодировку на приставке к ТВ и передает изображение.

При этом спутниковая антенна выступает в роли своеобразной линзы, которая собирает радиоволны в один пучок, усиливая для стабильного приема. При этом, чем дальше расположен спутник от оборудования, тем больше потребуется диаметр тарелки.

Соответственно, без качественного приемного оборудования сигнал до телевизора не поступит

Поэтому немаловажно правильно выбирать тарелку, сигнал от которой поступает в конвектор, затем, преобразуется и идет к ресиверу, и только потом попадает на экран.

Ресивер устанавливают вблизи от ТВ. От мощности и качества данного оборудования зависит количество и четкость передаваемых каналов.
Установленное ПО позволяет «ловить» и распознавать огромное количество телепередач. Обновляя версию прошивки ресивера, можно получать доступ к новым каналам.
Именно такое доступное и качественно телевидение рождает вопрос, как настроить спутниковую антенну самостоятельно, а затем и телеканалы.

Необходимое оборудование

Комплект оборудования от МТС для установки спутникового ТВ следующий:

• антенна;
• Cam-модуль или приставка;
• конвертер;
• кронштейн;
• 2 °F-разъема;
• кабель коаксиальный;
• набор отверток и ключей.

В дополнение может понадобиться штекер, а также в случае подключения двух телевизоров – делитель.

Настройка ресивера

Для того чтобы настройка телевизоров спутникового телевидения МТС прошла успешно, необходимо настроить ресивер. Подключение ТВ приставки требует присоединения антенного кабеля с помощью кабеля HDMI в разъем телевизора. Чтобы полностью завершить настройку спутникового телевидения и подключить ресивер, нужно выполнить такие действия:

1. Вставить SIM-карту в предназначенный для этого разъем.
2. Включить приставку и ожидать окончания анализа оборудования и инициализации сигнала 3G.
3. Авторизовать устройство с помощью способов, которые появятся на экране телевизора, обычно это звонок в колл-центр или отправка СМС, в некоторых случаях услуга будет проведена автоматически.
4. Создать и сохранить профиль пользователя. На этом этапе в разделе «Уровень доступа» можно настроить возрастной порог и сменить пароль.
5. Сканировать доступные каналы.

ТВ модуль

Для настройки модуля понадобятся следующие действия:

1. Отключить от электросети телевизор.
2. Подключить к нему антенный кабель через разъем с пометкой SATELLITE.
3. Установить в CI порт ТВ модуль.
4. Установить в ТВ модуль смарткарту, чтобы чип на ней смотрел в сторону изображения телевизора на наклейке.
5. Включить в сеть телевизор.
6. Перейти в режим просмотра спутникового ТВ от МТС, установить необходимые параметры.

Параметры настройки спутникового ТВ от МТС

Комплект «МТС ТВ» с использованием приставки STB Dune HD TV 251-S2 для просмотра спутникового телевидения не нуждается в дополнительных настройках каналов, все будет сделано автоматически. Ручные настройки понадобятся при использовании CAM модуля Verimatrix. При этом спутник должен иметь параметры 75.0E ABS 2 MTS TV, поляризация применяется вертикальная линейная, положение равняется 75° В.Д., тип модуля бывает DVB-S, DVB-S2, QPSK, 8PSK, скорость приравнивается к 43 или 45 Мсимв/сек, а FEC – 5/6, 2/3.

Ручная настройка каналов

Какие настройки надо для просмотра каналов? Ручные настройки нужны только для CAM-модуля. Для этого используют список диапазона частот и транспондеров.

Особенности подключения к спутниковому ТВ МТС

Спутник, благодаря которому осуществляется вещание каналов от МТС, имеет обширную территорию покрытия. Данный оператор охватывает территорию России на 90%. Главной особенностью провайдера является ориентированность на качество принимаемого сигнала и качество изображения, количество каналов отходит на второй план. Для некоторых каналов имеет несколько версий поясного времени. Например, если вы не успели посмотреть фильм или передачу в одно время, то по этому каналу вы сможете ее увидеть на этом канале, только в другом часовом поясе.

Регистрация в личном кабинете спутникового ТВ МТС

Личный кабинет на сайте МТС позволяет получить множество привилегий. Для регистрации нужно выбрать кнопку «Мой МТС», которая находится в правом верхнем углу сайта, а далее определиться с необходимым разделом спутникового ТВ. Для регистрации потребуется ввести номер договора и данные паспорта. Такие действия в дальнейшем дадут возможность управлять услугами, просматривать историю платежей, проводить настройки, просматривать текущий тарифный план и изменять его, оплачивать услугу, узнавать остаток трафика и другое.

Поиск направления

От специалистов по установке и продавцов оборудования можно услышать, что спутниковая антенна требует точной настройки, и мастера для этого используют специальное оборудования. Отчасти данное утверждение верно, монтажники вычисляют точное направление конвектора с помощью приборов. Но это только половина правды.

Важно! Сигнал можно принять и расшифровать даже при 55% уровне приема. Следовательно, точное направление не нужно и специальное оборудование лишь помогает ускорить процесс монтажа

Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день

Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж

Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день. Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж.

Поэтому лучше воспользоваться альтернативным методом.

Для этого нужно сделать две вещи:

• Зафиксировать конвектор на тарелке, не забывая про ее тип (для офсетной он будет немного смещен вниз).
• От головки протянуть телевизионный кабель и подключить к ресиверу, а его к телевизору.

В данном случае требуется наблюдать уровень поступившего на головку (фактического) и регистрируемого (на ресивере) излучения. У последнего всегда более низкое значение, т.к. конвектор с антенным кабелем обладают небольшой шумностью, и сигнал немного рассеивается до поступления на изображение. Он для настройки и нужен.

После подключения ресивер нужно настроить на конкретный спутник, который определяется типом головки. Значения представлены в таблице ниже:

Спутник	Частота	Скорость	Поляризация
Amos	10722	27500	H (горизонтальная)
Hotbird	11034	27500
Sirius	11766	27500	V (вертикальная)

Настройка каналов не принципиальна и от их присутствия уровень сигнала не меняется.

Внимание! Здесь потребуется помощник, который будет наблюдать за ресивером и сообщать значение сигнала. В крайнем случае, телевизор можно развернуть к окну и использовать зеркало. Нужное направление тарелки для принятия сигнала находится в три этапа:

Нужное направление тарелки для принятия сигнала находится в три этапа:

• тарелку следует направить на юг (90° по часовой стрелке от точки восхода солнца);
• установить спутниковую антенну прямо или вверх под углом 60° в зависимости от поляризации. При использовании головок разной поляризации направить прямо;
• зафиксировать тарелку.

Это будет условное начальное положение, от которого в дальнейшем будет проводиться поиск улучшенного сигнала. Если уровень регистрируемого излучения достиг 40% — 45%, тарелку можно закреплять. В противном случае нужно плавно и медленно ее вращать до нахождения приемлемого значения.

Осталось найти точное направление для конвекторов. Для этого головка с горизонтальной поляризацией устанавливается вдоль направления самой головки и в дальнейшем ее нужно плавно и немного сдвигать, пока уровень сигнала не достигнет 65% (а лучше 70%).

Для конвектора с вертикальной поляризацией повторить процесс, предварительно установив ее в наклонном вертикальном положении под углом 30°.

Важно! При настройке антенны своими руками с несколькими конвекторами, у головки с горизонтальной поляризацией уровень сигнала может быть ниже — ей мешают строения. Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель

Такой уровень сигнала нормальный при отсутствии антенны

Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны

Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны.

Сборка спутниковой антенны

Если месторасположение определено, пора приступать к сборке антенн. Если установка антенн будут осуществляться на крыше многоэтажки, стоит продумать, где производить сборку антенны – в квартире или на крыше, т. к. собранная антенна может оказаться больше проема выхода на крышу. Если антенна в собранном состоянии не «пролазит» через вход на крышу, а собрать ее на крыше крайне затруднительно, собранную антенну можно поднять на крышу веревкой по наружи.

На следующей странице вы найдете описание и подробную инструкцию по сборке спутниковой антенны харьковского

Крайне важно понимать, что все высотные работы очень опасны и необходимо соблюдать все возможные меры предосторожности и, обязательно, хорошо страховаться. Какие инструменты понадобятся для сборки и установки антенн:

Какие инструменты понадобятся для сборки и установки антенн:

Какие инструменты понадобятся для сборки и установки антенн:

• Рожковый ключ на 13мм
• 2 рожковых ключа на 10мм
• Крестовая отвертка
• Плоскогубцы с кусачками
• Острый нож
• Перфоратор с буром

Домашнее спутниковое ТВ

При установке спутникового телевидения, как уже говорилось ранее, потребуется настройка или, как говорят, в профессиональных кругах юстировка. Это своего рода подбор тонкого угла, для того чтобы найти вещание с определённого спутника. Для человека, который не обладает опытом в настройке спутниковой антенны, произвести подобную работу достаточно трудно. Зато можно в любом момент вызвать мастера, который сделает юстировку за считаные минуты, ведь у него уже есть и опыт, да и глаза намётаны на подбор необходимого угла.

Стоимость проведения подобных работ не слишком большая, но не стоит надеяться на то, что юстировку нужно проводить только один раз. Любой шквальный ветер или снегопад может сбить антенну, и при этом нужно будет вызывать мастера. Зачем? Можно сделать всё своими руками и набрать необходимый опыт в настройке практикой.

Рекомендации по настройке спутникового телевидения

Иной раз даже при соблюдении всех параметров настройки телевидения, вещания просто нет или можно увидеть только каналы с плохим качеством. Причина обычно в том, что антенну устанавливают в деревнях или сёлах, которые находятся в низинах и при этом не могут качественно поймать сигнал спутника, а ведь он «светит» достаточно сильно в нужную точку. Поэтому при покупке спутника, нужно проконсультироваться, о том какие спутники сможет поймать «тарелка» и выбрать приемлемый для себя вариант

После этого при настройке стоит обратить внимание на некоторые детали

1. Поймать частоту спутника своими руками просто не получиться, поэтому при покупке антенны клиент получает книгу с необходимыми частотами. В основном это спутники модели Sirius, которые работают на частоте 11.766 GHz. Остальные спутники работают на частотах радиусом в 10 GHz.
2. Можно поймать и два спутника на одной частоте, и при этом не ухудшиться качество получения сигнала. Суть в том, что сигналы сразу с двух спутников будут проходить параллельно друг другу, пересекаясь только на входе в спутниковую тарелку.
3. Скорость передачи данных зависит в основном от качества спутниковой тарелки и грамотной настройки. Чаще всего параметры скорости обозначаются буквами SR (Single Root). Рядом с аббревиатурой SR находятся цифровые обозначения, которые указывают пакеты кадров, доступные для просмотра каналов. Это специальный трафик для доступа к каналам, но его нельзя путать с телекадрами.

Алгоритм

Процедура настройки простая, хотя и состоит из определенного количества этапов и требует расходных материалов и некоторых инструментов.

В комплект нужного для настройки ТриколорТВ оборудования, как правило, входят три вещи – тарелка, приемник и антенна. Также, необходимо запастись кабелями для всего этого и вооружиться монтажными инструментами, чтобы все установить быстро и безопасно.

Общий алгоритм выглядит так:

1. Вы приобретаете комплект тарелки+ресивера от ТриколорТВ.
2. Оказавшись дома, вы закрепляете тарелку у себя за окнами квартиры/дома.
3. Проводите нужные кабеля от тарелки до ресивера, и от ресивера до телевизора.
4. Настраиваете через ПО приемника уровень сигнала.
5. Регистрируетесь как пользователь ТриколорТВ.
6. Проводите поиск каналов и оставляете оборудование «калиброваться».

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее. Если ее прикрутить с другой стороны, а физически это возможно, тогда:. Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

во-первых, у вас будет плохая соосность отверстий

во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.
