Стальные радиаторы
Отопительные приборы из стали рекомендуются для установки в малоэтажных жилых домах, где рабочее давление не превышает 13 атм., а температура теплоносителя не больше 110°С.
Конструкции стальных радиаторов:
- тип 11 — это самая простая модель, состоящая из 2 сваренных между собой листов с отштампованными углублениями и соединяющей их пластиной с П-образными оттисками;
- Тип 12 или 21 — приборы содержат 1 конвекционный ряд и 2 излучающих элемента;
- Типы 22 и 33 — более сложные конструкции, изготовленные из 2 или 3 панелей для увеличения мощности прибора.
Толщина металлической стенки — 1,2-2 мм. Высота панели 200-900 мм, ширина 300-4000 мм, глубина 60-170 мм. Дизайн радиаторов из стали сдержанный, что позволяет установку батарей отопления в помещениях любого стиля. Помимо белых и серых производятся цветные или узорчатые панели.
Преимущества стальных радиаторов:
- быстрый нагрев;
- малый объем теплоносителя;
- высокая теплоотдача, КПД достигает 75%;
- возможность регулирования температуры;
- современный дизайн;
- отсутствие секционных соединений, подверженных периодическим протечкам;
- доступная цена.
Недостатки — неустойчивость к гидравлическому удару, ограниченное рабочее давление, нестойкость к коррозии. В качестве теплоносителя рекомендуется использовать антифризы, предупреждающие окисление стали. Если система заполнена водой, не следует оставлять ее без жидкости более, чем на 2 недели в год.
Алюминиевые радиаторы
Отопительные приборы производятся из сплавов дюралюминия или силумина. Представляют собой секционные конструкции с нижним воздухозабором, где проходящий через «шахту» воздух нагревается и движется вверх. В каждой секции снизу могут быть установлены ванночки для мусора, куда выпадает осадок из теплоносителя.
Радиаторы из алюминия выдерживают кратковременное повышение давления до 18 атм., долговечны, меньше подвержены коррозии, чем стальные. Вес одной секции не должен быть ниже 1,3 кг. Слишком легкие и дешевые прослужат недолго, поскольку тонкий металл подвержен быстрому разрушению.
Чаще всего при установке батарей отопления в доме используются приборы глубиной 80 или 100 мм. Количество секций может быть различным и определяется расчетом по требуемой мощности.
Преимущества алюминиевых батарей:
- высокая теплоотдача;
- легкость;
- быстрый нагрев;
- экономичная цена.
Недостатки — коррозия швов в результате агрессивного воздействия неподготовленной воды или блуждающих токов, накопление водорода как продукта реакции металла с водой.
Биметаллические радиаторы
При внешней схожести с алюминиевыми биметаллические приборы в несколько раз устойчивее к повышению давления и температуры. В своей конструкции они содержат стальной коллектор, придающий прочность и предотвращающий контакт алюминия с теплоносителем. Установка батарей отопления из двух металлов особенно актуальна в централизованной системе, где возможны скачки рабочего давления до 30-40 атм.
Цена биметаллических радиаторов выше, чем алюминиевых. Масса одной секции из качественного материала не должна быть меньше 1,8 кг. Слишком легкий вес говорит о том, что прибор изготовлен с нарушениями технологии и служить будет недолго.
Монтаж радиаторов отопления ведется с помощью дюбелей-кронштейнов или углового крепежа. Их устанавливают в 2 уровнях — верхнем и нижнем. Это обеспечивает прочность и устойчивость крепления.
Преимущества:
- низкая тепловая инерция;
- легкий вес;
- долговечность;
- высокая теплоотдача;
- устойчивость к критическим нагрузкам.
Биметаллические радиаторы могут быть не только секционными, но и неразборными панельными. В их конструкции отсутствуют соединения, подверженные протечкам.
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

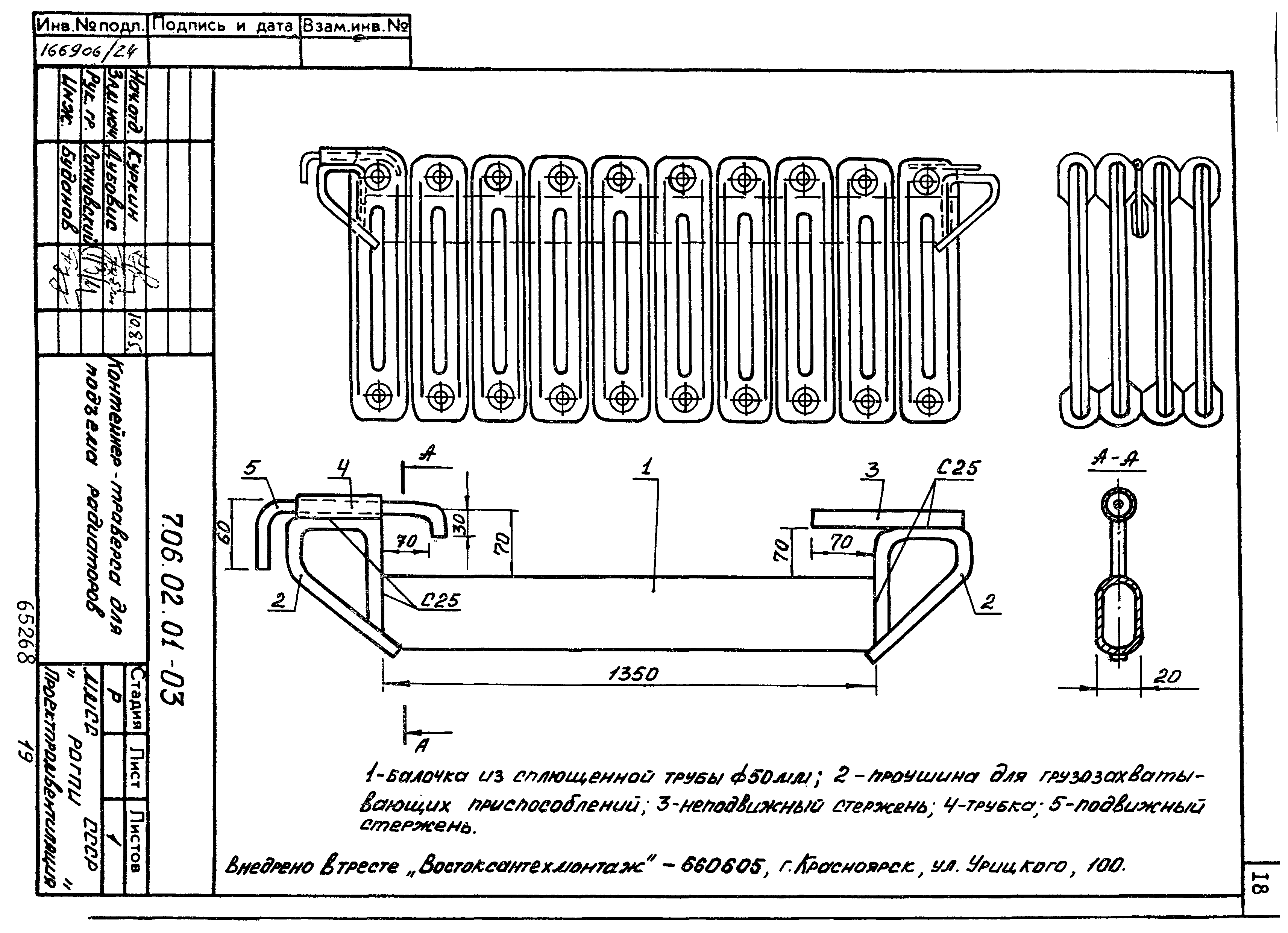

Специфика установки чугунного радиатора
Как бы интенсивно ни продвигали производители новаторских батарей свои эстетичные сверхлегкие алюминиевые и биметаллические продукты, немало осталось приверженцев чугуна. Не радующий изяществом материал невероятно долго сохраняет тепло, постепенно передавая его в обогреваемое пространство. Желающим узнать, как правильно установить радиатор отопления, выполненный из теплоемкого чугуна, следует ознакомиться со специфическими особенностями конструкции прибора и его монтажа:
Батарею из чугуна перед установкой потребуется развинтить, отрегулировать ниппели, а затем заново собрать прибор. Разборку производят на верстаке, орудуя парой радиаторных ключей, вставляющихся в ниппельные отверстия. Для увеличения приложенной силы и для фиксации в ушко ключа, предназначенного для отвинчивания нижнего ниппеля, вставляют ломик. Во избежание перекоса оба ниппеля, расположенные сверху и снизу, развинчивают одновременно. Работу удобнее делать вдвоем
Развинчивая чугунный радиатор, обратите внимание на направление резьбы. С разных сторон радиатора из чугуна резьбы с противоположным направлением
Развернули? Снимайте секцию. По аналогии нужно свинтить все секции, а затем в строгой обратной последовательности сгруппировать в единый прибор с требующимся для обогрева конкретного помещения количеством секций. Собранную батарею нужно опрессовать, при обнаружении течи отрегулировать в проблемном месте ниппель. Настенные батареи из чугуна можно зафиксировать на кирпичных и пенобетонных стенах. Стены из древесины не выдержат веса, поэтому собственнику деревянного дома нужны будут радиаторы со специальными напольными подставками-опорами. Однако и на стены нужно установить поддерживающие крепления. Так как в частных домах в основном отопление однотрубное, производится монтаж байпаса. В схеме подключения обязательно должен быть кран Маевского и соответствующая запорная арматура.
Присоединение к трубопроводу выполняется с помощью сгонов с резьбой. В деревянных строениях сварочным аппаратом лучше не пользоваться.
Технология развинчивания и сборки чугунных батарей: а – ниппелями захватывают резьбу секций (2-3нити); б – закручивают ниппели, состыковывают секции; в – монтируют третью секцию; г – группируют два радиатора
Разница в схемах крепления чугунной батареи к стенам из разных стройматериалов:а) деревянная стена: 1) поддерживающая планка, 2) подставкаб) стена из кирпича: 1) подоконник, 2) ниша, 3) кронштейны
Стоит или не стоит экономить на установке батарей – личное дело собственника. По существу, в технологии монтажа нет ни одного особо сложного момента. Четко соблюдая последовательность, зная правила, изучив информацию о том, как установить радиатор отопления, можно смело браться за дело руками, уверенно держащими радиаторные, динамометрические ключи и иные инструменты. Правда, для достижения успеха маловато будет одной лишь уверенности. Обязательно поможет доскональное соблюдение правил монтажа и формирование безупречной герметичности, гарантирующей полное отсутствие протечек.
Как вам статья?
Мне нравитсяНе нравится
Внутрипольные конвекторы для панорамных окон
Чаще всего, обогрев подобных помещений возлагают на внутрипольные конвекторы. Это самое очевидное и простое решение с точки зрения дизайна: конвектор не бросается в глаза, не закрывает вид из окна и при этом располагается прямо под окном, надежно защищая окно от конденсата. Внутрипольные конвекторы удобны также для дизайнеров интерьеров: они могут никак не учитывать отопительные приборы в своем проекте, предполагая, что это будут незаметные конвекторы в полу. Большинство производителей предоставляют возможность покраски декоративной решетки в цвет напольного покрытия.
Но внутрипольные конвекторы имеют и определенные недостатки, не позволяющие назвать их универсальным решением:
- Во-первых, не всегда есть техническая возможность их установить. Например, это может быть связано со слишком жесткими ограничениями по высоте конвектора, из-за чего не получается найти подходящую модель.
- Во-вторых, конструкция конвекторов делает их сложными для уборки: они довольно легко собирают пыль, которую уже затруднительно убрать из-под теплообменника.
- В-тертьих, внутрипольные конвекторы — относительно маломощный отопительный прибор. В большинстве случаев их оказывается не достаточно для полноценного обогрева всего помещения. Решением может быть использование конвекторов с принудительной конвекцией, снабженных тангенциальными вентиляторами, но это не только увеличивает общую стоимость оборудования и монтажа, но также и отрицательно сказывается на комфорте внутри помещения: постоянный небольшой шум от работы вентиляторов, мелкая дисперсионная пыль в воздухе и т. д.
Внутрипольные конвекторы для панорамных окон.
- Конвекторы хорошо вписываются в интерьер и не загораживают вид из окна
- Располагаясь непосредственно под окном, конвекторы надежно защищают помещение от сквозняков и образования конденсата на стекле
- Не всегда возможна установка конвекторов по техническим причинам
- Внутрипольные конвекторы обладают небольшой тепловой мощностью, из-за чего их можно использовать только в комбинации с другими отопительными приборами. Конвекторы с принудительной конвекцией имеют высокую мощность, но при этом обладают и собственными недостатками.
- Как и любые конвекторы, внутрипольные конвекторы довольно трубы для уборки от пыли. Поэтому поддержать идеальную чистоту в доме будет сложнее.
Как лучше установить батареи в нишу или на стену?
Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.
Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.
Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?
Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.
Куда ставить батареи если в доме стоят большие окна?
Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.
Как правильно расположить радиаторы отопления в частном доме?
Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.
Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.
Зачем ставят батареи в угол?
Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.
Как правильно установить батареи под пластиковыми окнами?
Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.
Нужно ли ставить радиаторы отопления вровень с краем подоконника?
Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.
Виды радиаторов отопления
Радиаторы отопления различаются материалами изготовления. Всего существует 4 основных вида:
- Чугунные
- Стальные
- Алюминиевые
- Биметаллические
Чугунные радиаторы отопления
Современный вид чугунных радиаторов. Данные модели по качеству значительно уступают советским образцам
Чугунные батареи знакомы каждому жителю нашей страны, ведь ещё недавно они были установлены во всех квартирах. И даже спустя годы развития технологий они продолжают быть популярными на рынке, и многие покупатели выбирают именно их в качестве элемента отопления для своего дома.
Конечно, за годы, прошедшие с советских времён, технологии изготовления чугунных радиаторов отопления значительно ушли вперёд. Единственное, что может смутить покупателя — это немного морально устаревший внешний вид изделия. Но это с лихвой окупается практически неограниченным сроком службы – при правильной эксплуатации он может составить вплоть до полутора веков. Некоторые производители заявляют гарантию на свою чугунную продукцию до 50 лет.
Преимущества в своих эксплуатационных свойствах радиаторы имеют за счёт высокой теплоёмкости чугуна – даже когда отопление уже отключили, чугунный радиатор будет отдавать накопленное тепло ещё несколько дней. В определенных ситуациях это так же может быть минусом. Ведь часто с чугунными батареями мы можете испытывать перегрев. А любой перегрев – это дополнительные траты за энергоноситель. В видео ниже про это рассказано все очень подробно. Также им не страшны резкие изменения давления и внешних условий.
Стальные радиаторы отопления
Такой вид радиаторов является более современным. Их изготавливают в двух вариантах исполнения: трубчатыми и панельными.
Их плюсами являются высокий КПД, большая отдача тепла во внешнюю среду и энергоэффективность.
Основные виды:
- Панельные радиаторы. Они изготовлены в виде двух сваренных между собой пластин. Подключаются они боковым или нижним способом, выбор которого зависит от расположения отопительного контура.
- Трубчатые радиаторы. Изготавливаются в виде нескольких сваренных между собой металлических труб. Количество секций необходимо выбирать исходя из площади отапливаемого помещения.
Трубчатый стальной радиатор отопления
Основной плюс систем со стальными радиаторами отопления является также и их главным минусом – из-за повышенной теплоотдачи они остывают слишком быстро после отключения источника тепла. При этом быстрое остывание позволяет точнее поддерживать микроклимат в помещении и это лучше сказывается на расходе энергоносителя.
Несомненными преимуществами выбора стальных радиаторов будут лёгкость транспортировки и монтажа (по сравнению с чугуном), малые габариты, низкая цена и простота интеграции в дизайн помещения.
Алюминиевые радиаторы отопления
Алюминиевые радиаторы отопления также очень популярны сегодня среди покупателей. Они изготовлены в виде секций из алюминия и окрашиваются порошковой эмалью. Они легко вписываются в интерьер квартиры, привлекательно выглядят, с лёгкостью отдают тепло, тем самым обогревая помещение в короткие сроки. Секции радиатора соединяются муфтово-резьбовым способом, что делает монтаж лёгким и быстрым. За счёт литьевого способа изготовления они герметичны, но из-за свойств самого металла такие радиаторы могут разрушаться под высоким давлением внутри системы. Поэтому их чаще устанавливают в частных домах, где доступна регулировка давления, а для квартиры с центральным отоплением лучше выбрать другой вид.
Биметаллические радиаторы отопления
Внешне отличий с алюминиевыми батареями нет
Это, на сегодняшний день, самые популярные радиаторы. Они производятся в виде двойной конструкции из сплавов высокого качества. Внутренний контур таких батарей сделан из некоррозийного сплава, устойчивого к перепадам давления, а внешняя привлекательность и лёгкость обеспечены алюминиевой поверхностью.
Такой способ изготовления позволил сочетать преимущества двух предыдущих типов радиаторов – алюминиевых и стальных. Среди недостатков стоит отметить высокую стоимость, которая компенсируется долгим сроком эксплуатации. Также этот вид радиаторов – один из самых энергоэффективных. Стоит отметить и красивый нейтральный внешний вид, подходящий к любому интерьеру. Количество секций определяется исходя из параметров помещения и личных пожеланий заказчика – конструкция легко масштабируется в больших пределах. Существуют специальные таблицы определения количества секций в зависимости от площади помещения, составленные профессионалами.
Материалы и арматура для монтажа
Установка радиаторов отопления своими руками — работа, не требующая специфических навыков и дорогостоящих инструментов. Все необходимые комплектующие можно купить в специализированных магазинах.
Понадобятся:
- кронштейны с дюбелями;
- запорная арматура;
- заглушка;
- кран Маевского;
- уплотнители, дюбели и другие сопутствующие материалы.
Кран Маевского или автоматический воздухоотводчик
В жидкости, циркулирующей по батареям, присутствует растворенный воздух. Он скапливается в местах понижения скорости течения или давления и создает воздушные пробки, препятствующие эффективной работе отопительной системы.
В радиаторах из алюминия к воздуху примешивается водород как продукт взаимодействия металла с водой. Это может быть небезопасным при накоплении большого объема газа.
Для удаления воздушных пузырей в верхней точке радиатора устанавливается кран Маевского. Он представляет собой запорный игольчатый клапан, который приводится в режим спуска воздуха инструментом или вручную.
Если радиатор холодный при общей высокой температуре в системе, это говорит о нарушении тока теплоносителя. Для устранения воздушной пробки кран Маевского открывают до появления шипения. Предварительно на пол подкладывается тряпка или ставится емкость. Когда из крана начинает вытекать вода, клапан нужно закрыть и удалить жидкость.
Заглушка
Заглушка выполняет запорную функцию. Она устанавливается в тупиковое отверстие и перекрывает движение теплоносителя.
Для каждого радиатора требуется одна заглушка, которая может быть правой или левой в зависимости от соединительной резьбы. Для плотного прилегания предусматривается резиновая или силиконовая прокладка.
При установке заглушка вкручивается в резьбу радиатора и аккуратно поджимается ключом. Чаще всего она окрашена в цвет поверхности и не портит вид отопительного устройства.
Запорная арматура
Радиаторы подключаются к трубам посредством кранов шаровой или штоковой конструкции. Они изготавливаются из коррозионностойких сплавов — латуни, чугуна, нержавеющей стали, бронзы.
Запорная арматура предназначена для размыкания контура в случае ремонта, а также контроля подачи теплоносителя. Для этого в кране может быть предусмотрена термоголовка с возможностью регулировать расход нагретой жидкости.
В разветвленных системах используются обратные клапаны, препятствующие оттоку теплоносителя. Они увеличивают эффективность работы отопления и уровень ее безопасности.
Сопутствующие материалы и инструменты
Для монтажа радиаторов потребуются:
- дрель для подготовки отверстий в стене;
- кронштейны или уголки для крепления;
- дюбели;
- термостойкая подмотка для труб — лен, ФУМ-лента, сантехническая нить;
- инструменты для установки фитингов;

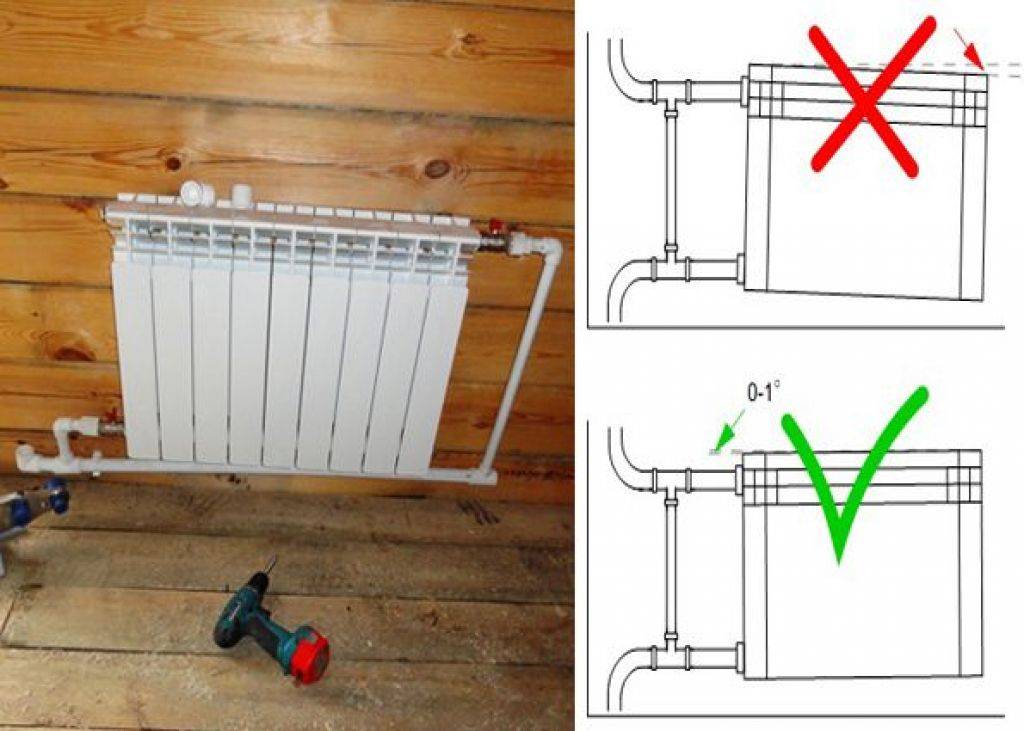

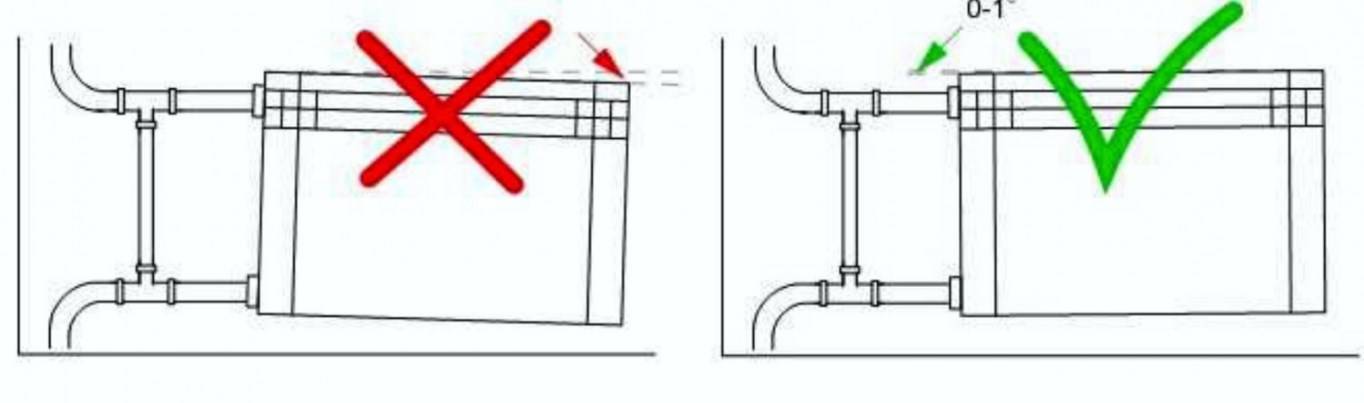

- пузырьковый или лазерный уровень для контроля положения батареи;
- карандаш для разметки.
Если необходимо нарастить количество секций, понадобятся ниппели с прокладками.

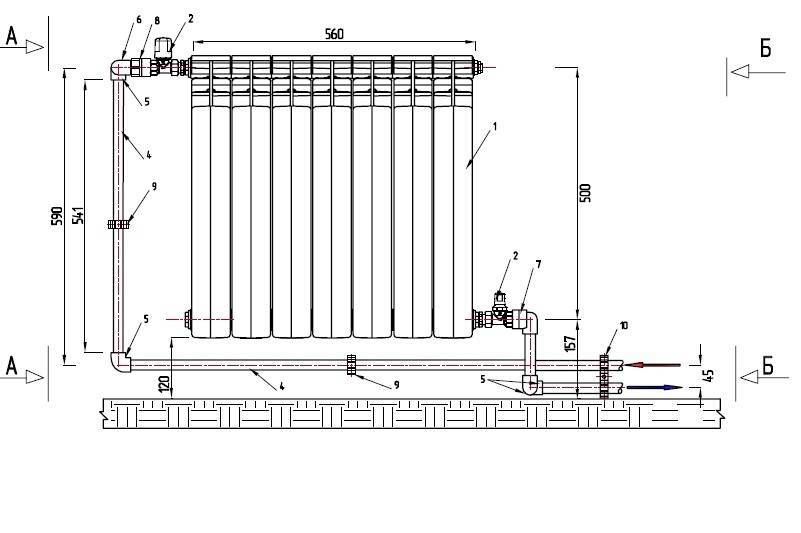

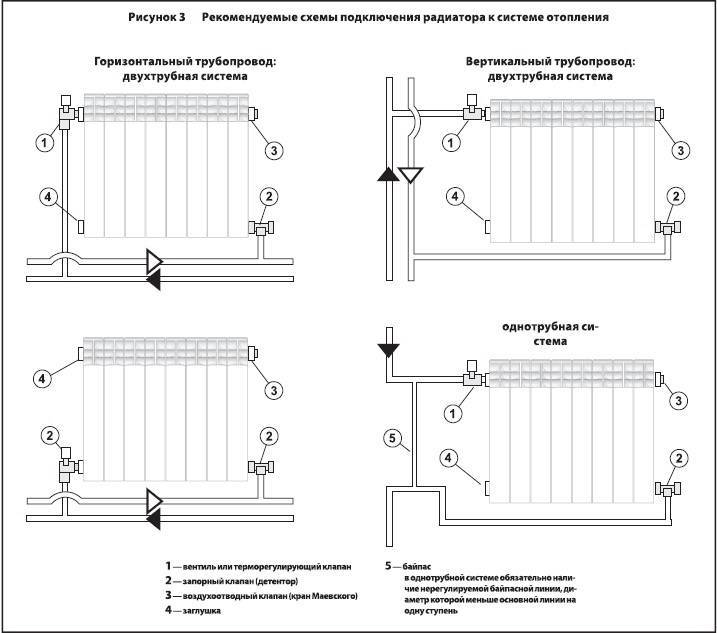

Варианты разводки отопительных приборов
Схема установки батарей отопления может быть следующей:
- Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
- Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;
- Боковая односторонняя. Это самый распространенный вид подключения, при желании можно найти много фото и видео о нем в интернете. Суть этого вида заключается в присоединении подающей трубы к верхней футорке, а обратки к нижней. Нужно отметить, что такое подключение дает максимальную теплоотдачу. Если подключить трубопроводы наоборот, то мощность упадет на десять процентов. Правила установки батарей отопления гласят, что в случае плохого прогрева секций в многосекционных радиаторах нужно установить удлинитель протока воды.
- Параллельная. Подключение в этом случае осуществляется через трубопровод, который подключен к подающему стояку. Теплоноситель уходит через трубопровод, присоединенный к обратке. Вентили, установленные перед и после радиатора, делают возможным ремонт и снятие батареи без вмешательства в работу системы. Недостатком является необходимость высокого давления в системе, так как при низком напоре циркуляция плохо происходит. Как установить батарею отопления таким способом, вам смогут помочь опытнее специалисты монтажники.
Правильное подключение

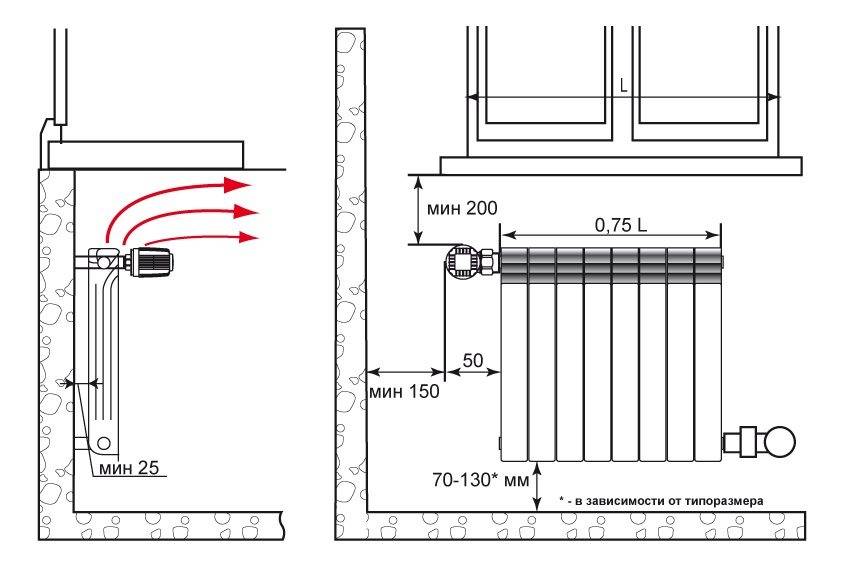

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.
Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:
- Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
- Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
- Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.
Подсчет секций радиатора
Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.
Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.
Варианты обвязки радиаторов отопления
Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:
- седельное;
- одностороннее;
- диагональное.
Варианты подключения
В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите.
Обвязка при одностороннем подключении
Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

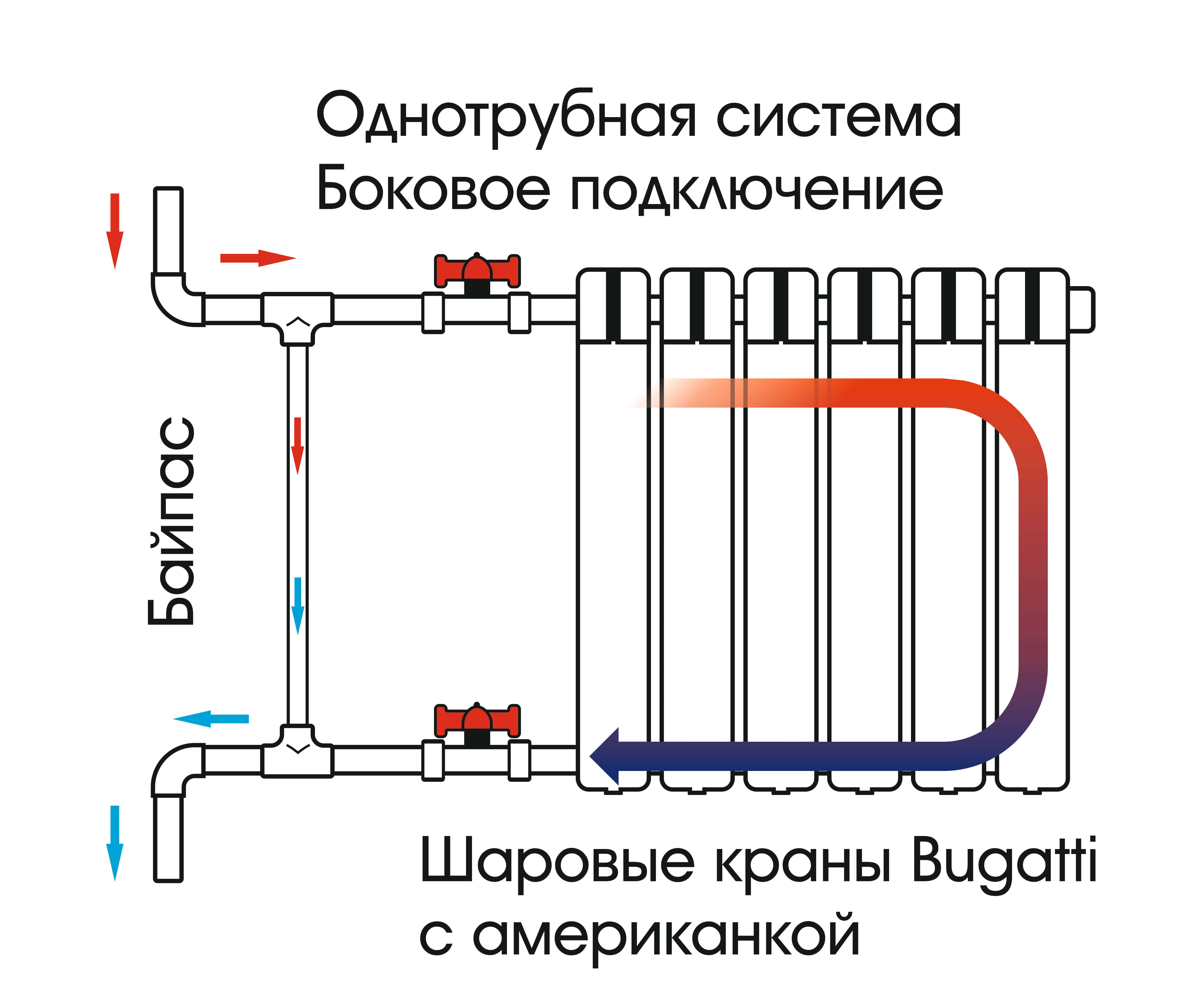

Боковое подключение с байпасом (однотрубная система)
Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.
Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.
Вариант со сваркой
Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.
При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
Односторонняя обвязка при двухтрубной системе
При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.
Обвязка при диагональном подключении
Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.
Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.
Подача теплоносителя сверху
Обратите внимание, при однотрубной системе снова необходимо наличие байпаса. Подача теплоносителя снизу. Подача теплоносителя снизу
Подача теплоносителя снизу
Обвязка при седельном подключении
При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.
При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).
Седельное подключение при однотрубной системе
При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
Как разместить батареи
В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.
Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.
По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.
В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.
Вступление
Многие сегодня либо стараются заменить отопительную систему, либо присоединить к ней дополнительную. Здесь могут возникнуть многие трудности: с чего начать монтаж, какой радиатор выбрать и многое другое.
Любые радиаторы следует устанавливать в тех местах, где больше всего тепловых потерь, и такие места обычно находятся под окнами, но в некоторых случаях устанавливают радиаторы в удобном месте. Перед тем как начинать установку, радиатор нужно сначала приобрести. Самыми популярными являются два вида радиаторов: алюминиевый, стальной, биметаллический или чугунный. Эти радиаторы будут тратить немного воды, а также имеют долгий срок службы, красивый внешний вид и маленький вес.
Не все радиаторы отопления имеют привлекательный внешний вид, да и красивые радиаторы чаще закрывают для улучшения дизайна. Изделия закрывающие радиатор называют экран. Делают их чаще всего из дерева или деревянных материалов. Можно купить экран радиатора в готовом виде или заказать изделие из дерева в специальной мастерской. Например в столярной мастерской «Амурлес», сайт https://amurles.ru, выполняющей изделия из дерева на заказ в Москве, также выполняющей отделку интерьеров под дерево.
