Установка розеток и выключателей в гипсокартон

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

• — Hegel;
• — Schneider Electric;
• — Legrand;
• — IEK;
• — Kaiser.

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа. Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника

Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.

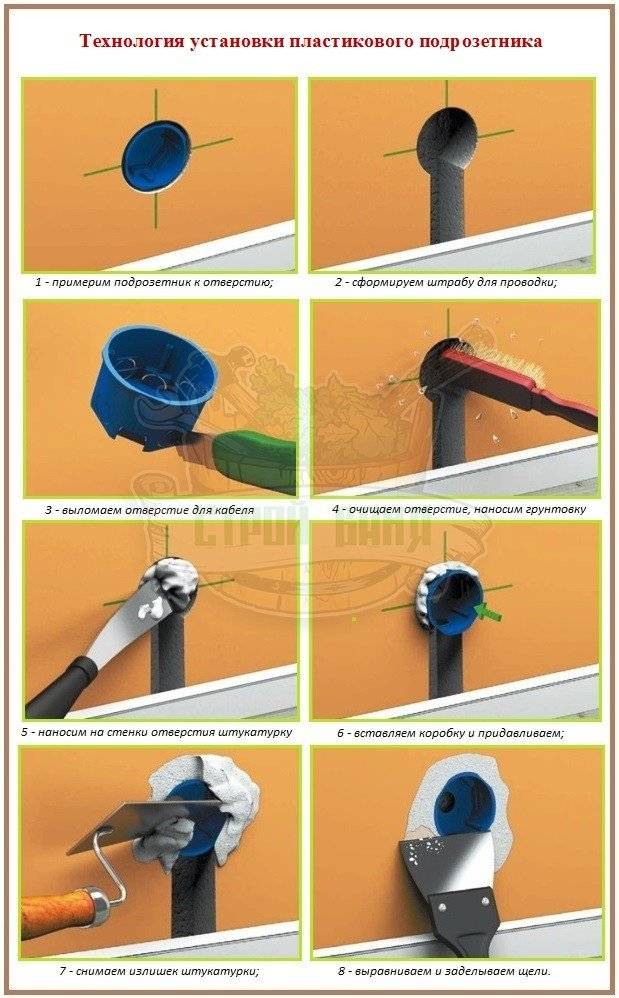

Правила монтажа подрозетника

Порядок работы следующий:

буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между “дырок”, если речь о блоке)

Глубина сверления – 5см.

выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Прокладка электропроводки под гипсокартоном

Электропроводка под гипсокартоном является скрытым видом проводки. Для ее прокладки применяются не поддающиеся горению трубы, гофрированные шланги и негорючие короба.Рекомендуется разводку электропроводки под гипсокартон в квартире или доме осуществлять после того, как установлены металлические профили до зашивки стен плитами гипсокартона.

С помощью гипсокартона также отлично маскируется электропроводка, которая может быть проложена как в самом гипсокартоне, так и под его поверхностью. Одним из преимуществ такого монтажа электропроводки является то что нет необходимости проделывать штробы в стене.

• – гофрированный шланг;
• – распределительные коробки;
• – клипсы для крепления шланга;
• – кабель;
• – дюбель гвозди для монтажа клипс;
• – перфоратор и сверло.

В процессе монтажа пропускание кабеля в гофру начинается от распределительных коробок. Он прокладывается строго вертикально в направлении расположения всех выключателей, розеток и светильников, которые имеются в комнате. С помощью электроинструмента проделывают отверстие Затем вставляют коробку.

Она должна входить в проделанное гнездо с легким усилием. Но прежде чем вставить подрозетник, определяются с тем, сколько проводов нужно завести в него. С тыльной стороны (на дне) есть перфорированные заглушки. Их демонтируют, исходя из количества вводов.

В случае ремонта с использованием профильного металлокаркаса на стену разводку проводят до монтажа листов ГКЛ. Коробка установочная под гипсокартон монтируется после обшивки стен. Иногда случается такая ситуация, что листы ГКЛ уже установлены и возникает необходимость добавить еще одну розетку либо выключатель под гипсокартоном. Чтобы не производить демонтаж гипса, можно поступить следующим образом: В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: “…проложенная внутри конструктивных элементов зданий и сооружений… и “…пустотах строительных конструкций …”.

Отсюда делаем вывод, что такая проводка является скрытой.

1. Произведите разметку стены под отверстие, где расстояние от пола должно быть не меньше 20 см;
2. Вырежьте отверстие, зашлифуйте края, обработайте грунтовкой и зашпаклюйте, добавляя в рабочий раствор асбест;
3. Выставьте распаячную коробку, закрепите болтами, вытяните провода через отверстия под кабель и соедините между собой;
4. Края зашпаклюйте и закройте защитной крышкой.

А в еще более ранний период провода заматывали изоляционной лентой, и этот способ назывался скруткой. Существенный недостаток такого соединения заключался в высоком риске замыкания.

Просверливаются отверстия. Для работы используется специальная коронка, диаметр которой подбирается под подрозетник. Если рядом располагается несколько розеток, то делается нужное количество отверстий;

Нужно проложить проводку в гипсокартонной конструкции, но вы не знаете как? Я расскажу вам, как правильно организовать рабочий процесс, чтобы получить надежную систему, соответствующую всем нормам безопасности. Также вы узнаете, какие материалы и инструмент стоит приобрести перед началом работ. Распредкоробка изолирует узел от отделочных материалов, имеющих способность к возгоранию. Помимо этого, устройство предохраняет токопроводящие жилы от внешних воздействий, защищает людей от поражения током при случайном прикосновении к оголенным контактам. Второстепенной задачей изделий является декорирование не слишком эстетичного вида соединения проводов.

Гипсокартон сегодня очень востребован для возведения различных конструкций внутри помещений. Если необходимо изготовить перегородки, решить вопрос, как в туалете сделать короб из гипсокартона для труб, выровнять стены, устроить многоуровневый потолок — со всеми проблемами отлично справятся листы из гипсового сердечника, облицованного картоном, установленные на каркас.

Делать самому или вызвать мастера.

Время – деньги. Решать вам

На самом деле услуги мастера – электрика стоят не так уж много. В среднем, работа мастера обойдется вам примерно в 10$ без учета расходников. При этом стоимость самой дешевой коронки по гипсокартону – 5$. Плюс, самая дешевая коронка подарит вам незабываемые впечатления от работы дешевым инструментом. И это учитывая, что у вас уже есть дрель и вы знаете как ей работать.

В целом, если речь идет об одной-двух розетках, мы рекомендуем доверить эту функцию наемному работнику – профессионалу. В деньгах вы потеряете максимум 5-10 долларов, а в качестве только выиграете.

Если вы устанавливаете розетки в гипсокартон самостоятельно по всей квартире, в этом случае экономия может стать действительно значительной

Видео о том как НЕ надо устанавливать розетки.

На видео показана работа горе-строителей, которые на объекте занимаются чем угодно, только не профессиональной деятельностью. Делать так, как они не стоит, также не стоит нанимать таких “профи”

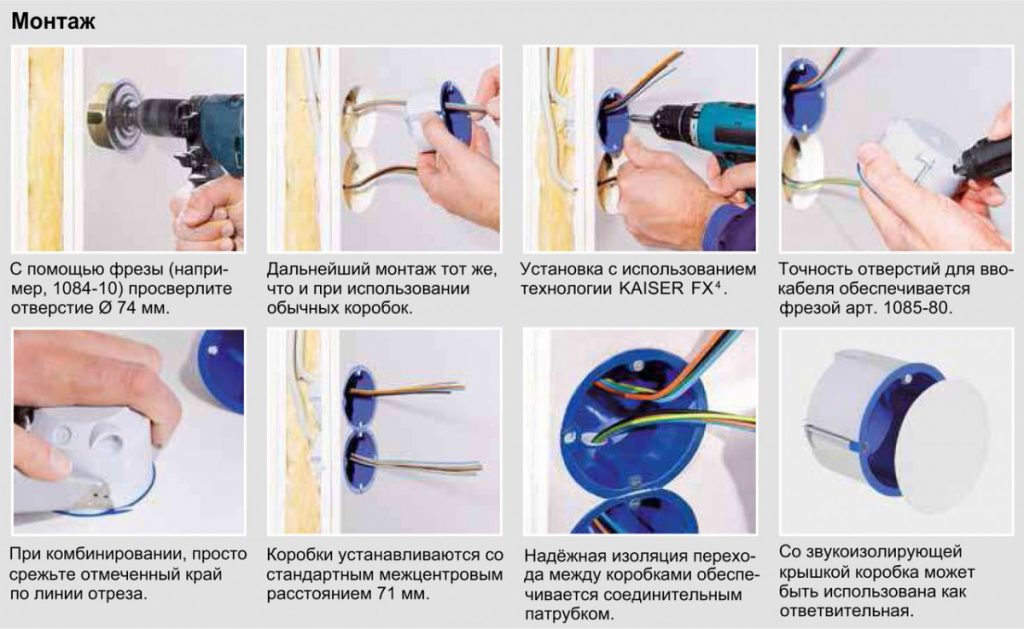

Особенности монтажа подрозетника

Сделать диммеры, выключатели или розетки в гипсокартоне своими руками – совсем несложная задача для того, кто выполнял подобную работу в кирпичных или бетонных стенах. Основным новым этапом будет монтаж установочной коробки в конструкции из ГКЛ. Выполните его, руководствуясь описанием, а дальше поможет ваш предыдущий опыт.

Подготовка к работе

Установка розеток в гипсокартон требует специальной подготовки. Приобретите все необходимые материалы, подготовьте специальные инструменты. Вам понадобится:

• Устройство для подсоединения, состоящее из механизма и фасадной части.
• Подходящая по размеру установочная коробка для ГКЛ.
• Электрическая дрель.
• Насадка на дрель – коронка по гипсокартону. Поможет вырезать круглое отверстие нужного размера. Насадка состоит из фрезы цилиндрической формы с зубчатым краем. В центре изделия располагается сверло. При работе оно устанавливается на намеченный на стене центр, фиксирует коронку в правильном положении, когда фреза вырезает окружность определенного диаметра. В данном случае 68 мм.
• Строительный уровень.
• Маркер или карандаш для нанесения разметки.
• Индикаторная отвертка необходима для проверки напряжения.

Фигурная отвертка, чтобы выполнить крепление монтажной коробки и закрепить розетку.

Пошаговое описание процесса

1. Установка подрозетника в гипсокартон своими руками, как и любые другие работы, связанные с электросетью, должна начинаться с обесточивания помещения. После этого проверьте наличие напряжения в сети с помощью индикаторной отвертки.
2. Определитесь, где вам нужно установить розетку в гипсокартон. Нанесите разметку на стену. Если нужно несколько точек подключения, обозначьте все центры с интервалом 71 мм. Проверьте с помощью строительного уровня, чтобы точки лежали на одной горизонтальной или вертикальной линии.
3. Приступайте к штроблению отверстия под розетку в гипсокартоне. Установите конец сверла в точку, обозначающую центр, аккуратно сверлите. Удалите вырезанный материал.

При установке блока вырежьте все фрагменты, куда встанут промежуточные крепления для подрозетника.

1. Слегка надавите на пластиковую заглушку на месте проведения провода, удалите ее. Проденьте провода внутрь. Перед размещением пластиковой чаши еще раз проверьте, чтобы расстояние до основной стены позволяло ей полностью поместиться. Если места недостаточно, с помощью перфоратора сделайте небольшое углубление в бетоне или кирпичной кладке.
2. Крепим монтажную коробку в готовое отверстие. На приспособлении находятся 4 винта. Два из них предназначены для фиксации коробки прижимными лапками к стенке, другие два – обеспечивают монтаж розетки (механизма) внутри полости. Обычной отверткой крутите винты, контролируя, как лапки закрепляют положение устройства. Не пережимайте, чтобы не повредить гипсокартон.
3. Перед тем как установить розетку, подключите провода устройства к соответствующим жилам проводки. Чтобы избежать удара током, проверьте еще раз напряжение, прибегнув к помощи индикаторной отвертки. Последовательно подключите провод синего цвета (N – ноль), желто-зеленый (PE – заземление), коричневый (L – фаза). Проследите, чтобы контакты были хорошо зафиксированы. Ненадежное крепление может привести к нагреванию работающего устройства, оплавлению пластика и даже к возгоранию.
4. Вставьте механизм розетки в подрозетник. Зафиксируйте правильное положение винтами. Установите пластиковую рамку, декоративную крышку.
5. Убедитесь, что установка розетки выполнена верно. Включите электропитание. Проверьте работу новой розетки, подключив прибор.

• Правила монтажа розетки под кондиционер
• Расшифровка маркировки кабеля ААШв и его технические характеристики
• Как установить и подключить телевизионную розетку
• Как выполняется замена электропроводки в помещениях

От выбора до покупки кабеля

Монтаж проводки под гипсокартоном – это простое, но вместе с тем и очень ответственное дело

Важно правильно выбрать электрический кабель перед тем, как приступить к работе

Схема протяжки провода.

Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.

Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.

Без гофры монтируют более дорогой кабель в таких случаях:

• если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
• когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.

В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.

Особенности ввода кабеля

Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки

Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.

Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.

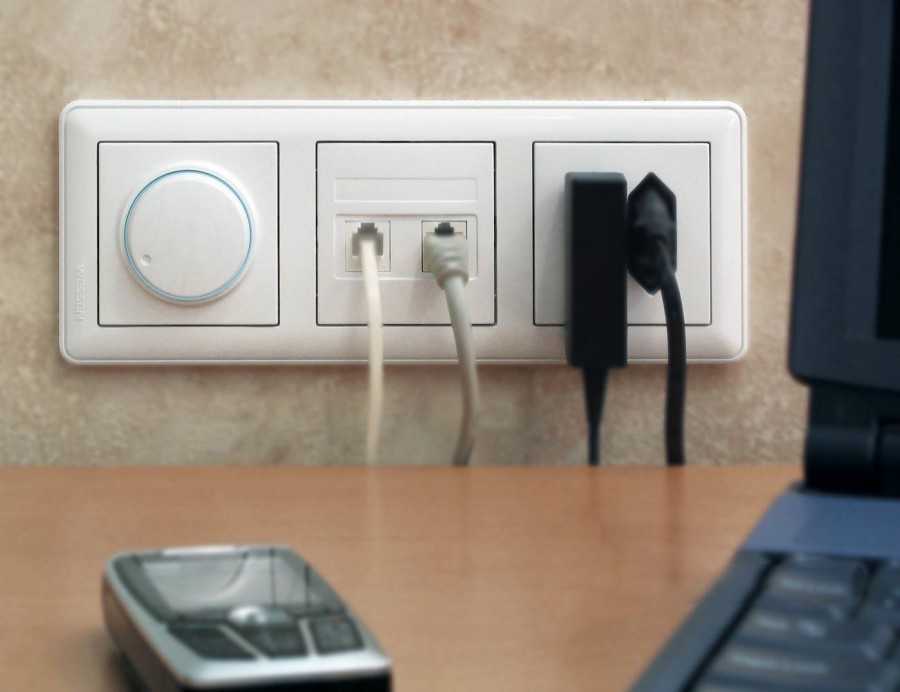

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

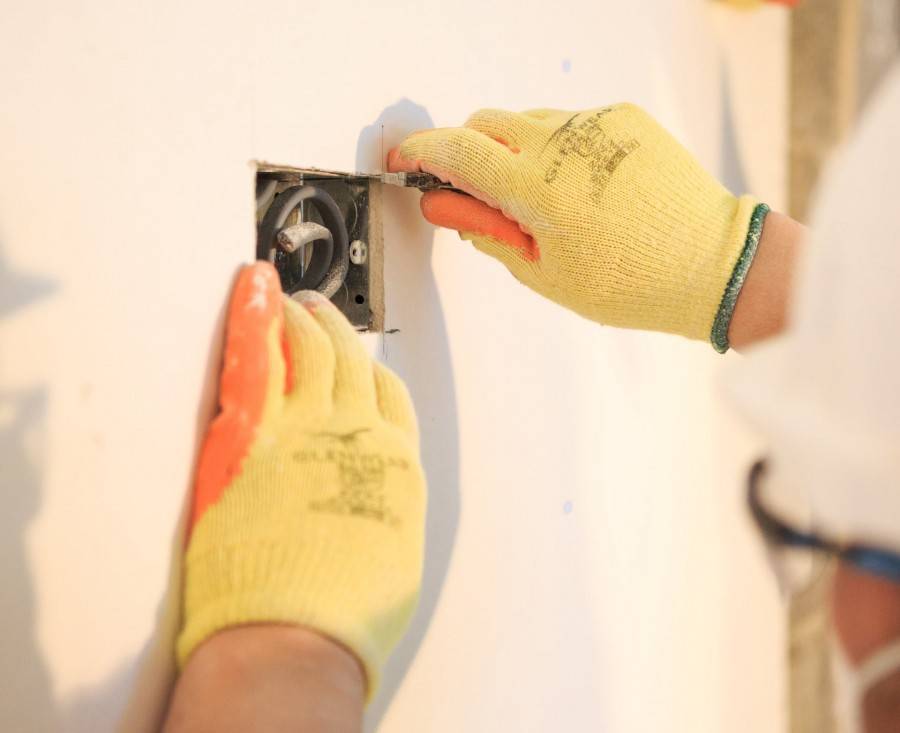

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

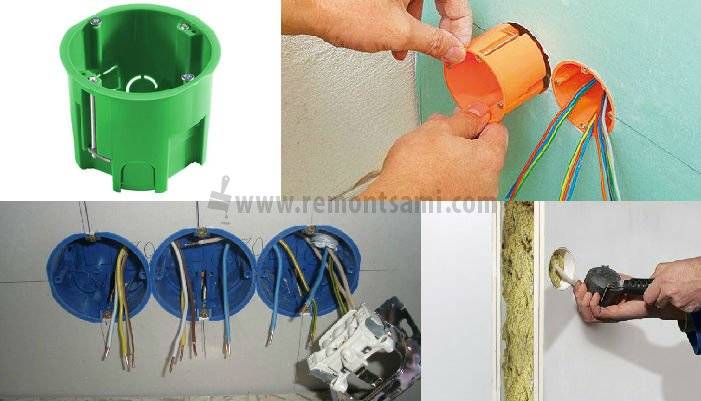

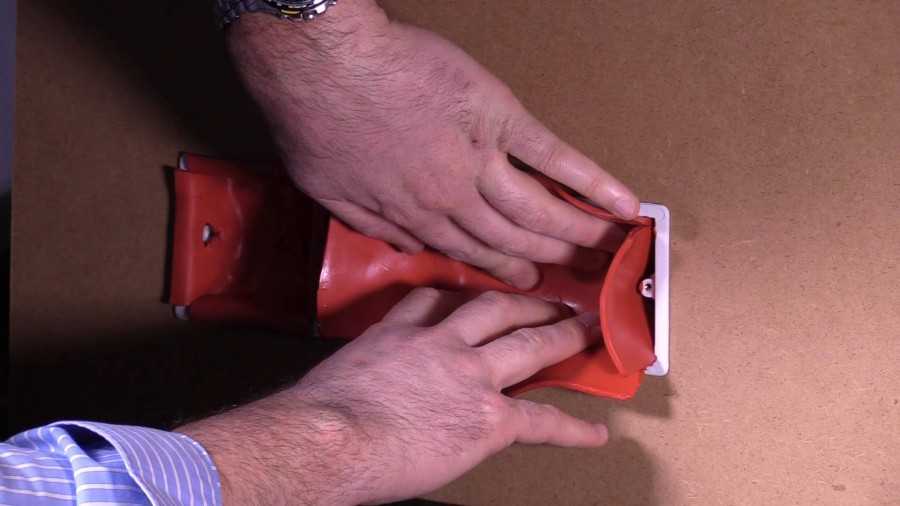

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

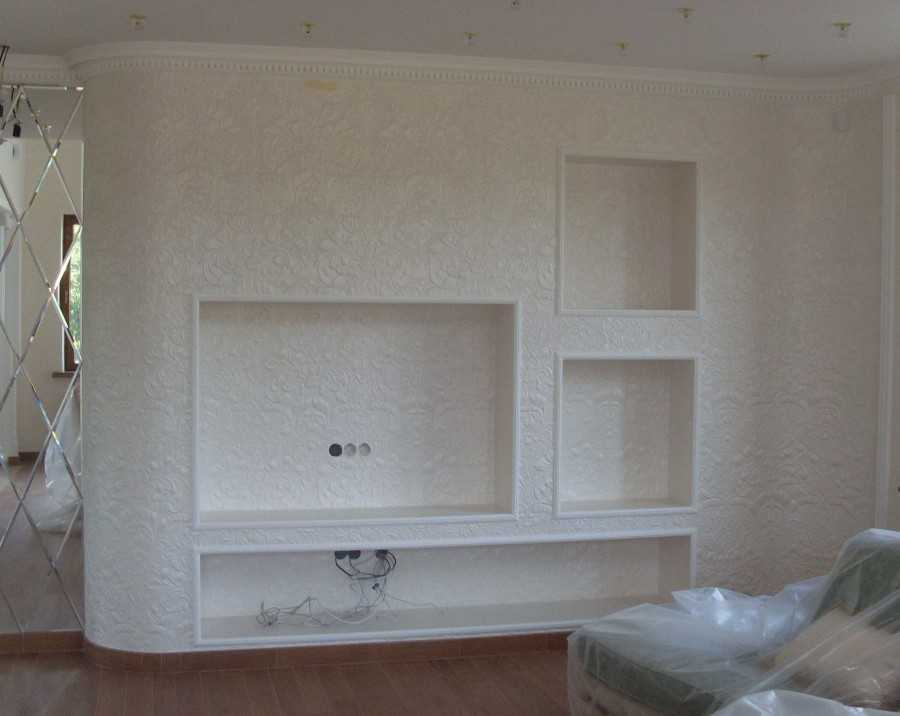

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Способы переноса розетки

Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.

Монтаж новой линии

В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.

Применение опрессовки проводовИсточник mr-build.ru

Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.

Наращивание провода

Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

Перенос розеток на новое местоИсточник electrikmaster.ru

Использование шлейфа

В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.

Особенности переноса розетки в панельном доме показаны в видео:

Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.

Порядок выполнения работ по установке

Для этого потребуется осуществить следующие действия:

• На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
• Выполняется демонтаж прежней розетки.
• Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
• Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
• Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
• Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
• Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.

Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

Штробирование и укладка проводаИсточник electrikmaster.ru

При выполнении работ с созданием шлейфа потребуется сделать такие действия:

• Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
• Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
• Необходимо отмерить кабель нужной длины для подсоединения.
• Его подключают к клеммам обеих розеток.
• Ставят защитную декоративную крышку.
• Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.

После завершения процедуры потребуется провести отделочные работы в помещении.

Как самостоятельно перенести розетку рассказано в видеоролике:

Как перенести розетку самостоятельно

Разметка положения розетки на стене

Розетки располагают в максимальной близости к будущим источникам потребления электроэнергии.  Необходимое количество точек рассчитывается, исходя из квадратуры помещения. В среднем — одна розетка на каждые 4 квадрата площади комнаты.

Современный Европейский стандарт подразумевает такие расчеты:

• Высота установки розетки в комнате — 300 мм от пола.
• Высота установки в рабочей зоне кухни — 1200 мм от пола.
• Высота для стиральной машины-автомат — 1000 мм от пола.

Исключениями из правил могут быть кондиционер, подвесной телевизор и прочее. В данном случае розетку располагают в необходимом месте.
