Сборка и монтаж сифона в ванной и на кухне: инструкция и схемы

Кухня

Установка сифона на кухне одновременно и проста и сложна. Проста – потому что патрубок и раковина довольно легко доступны. Сложна – потому что нужный кухонный сифон может оказаться довольно сложной конструкцией. Для стиральной машины нужен сифон с дополнительным штуцером. Если на кухне есть еще и посудомоечная машина – с двумя. На мойку, если она двойная, понадобится сифон с двойным сливом.

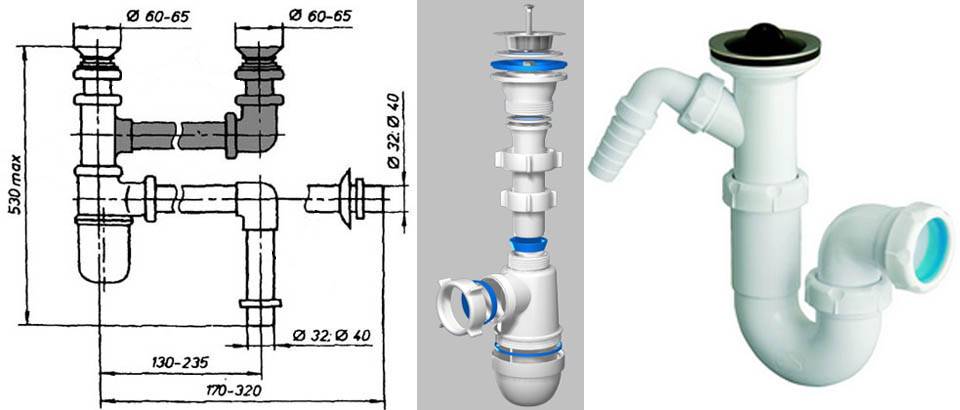

Кухонные сифоны

Кроме того, в новых домах патрубок канализации расположен на стене и выходит прямо в стояк; стояков в таком случае несколько на квартиру. С точки зрения санитарии и гигиены это отлично, но выпуск сифона пойдет уже не вниз, а назад или вбок. Некоторые виды кухонных сифонов показаны на рисунке; по схеме слева можно просчитать размеры свободного пространства под сифон.

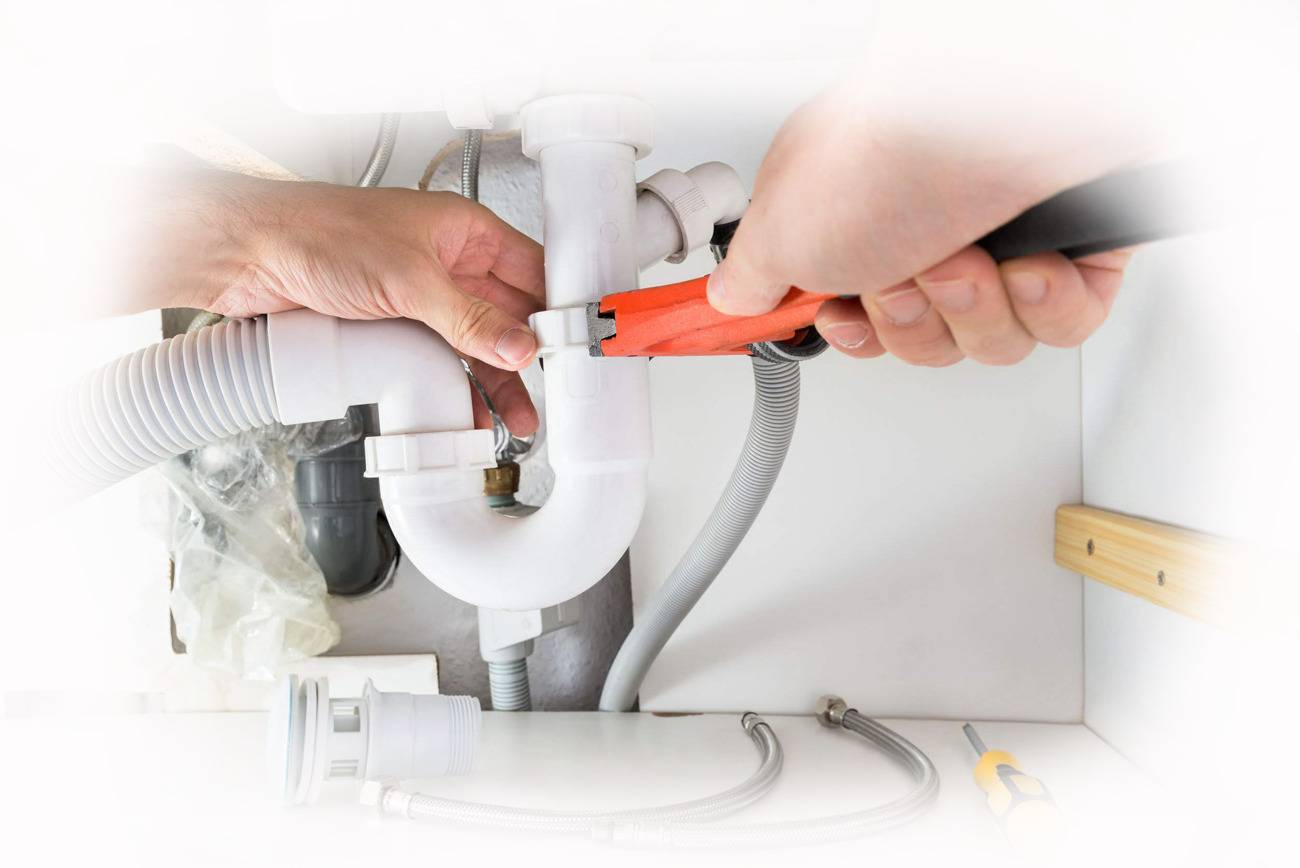

Инструкция по установке сифона на кухне

• Проверяем посадку решетки слива в раковине мойки. Может оказаться, что выштамповка в раковине слишком мелка. Это недопустимо: лужица вокруг выступающей решетки быстро станет рассадником инфекции. На такой случай желательно при покупке договориться с продавцом о замене. В крайности – ставить решетку без прокладки, на герметик.
• В канализационный патрубок ставим установочную манжету, смазанную герметиком. Установочная поверхность патрубка должна быть сухой.
• Проверяем торцевые (стыковочные) поверхности корпусных резьб. Острым ножом срезаем заусенцы и облой (они могут повредить прокладки) и им же или шабровкой (римером) снимаем фаски в 0,5-1 мм.
• Обрезаем в размер при необходимости выпускной конец сливной трубы, заводим в манжету, закрепляем. Если крепление – хомутом, понадобится отвертка, затянуть винт хомута. Резьбовый конец выпускной трубы должен быть обращен к телу сифона (бутылке или колену).
• Если излив идет вниз, на верхний конец выпускной трубы на герметике сажаем угольник.
• Монтируем в раковине мойки сливную решетку. Нижнюю прокладку из черной резины пока не ставим.

• Укладываем в паз пробки тонкую кольцевую прокладку и смазываем герметиком с захватом корневой части резьбы на 2-3 витка. Заворачиваем пробку.
• Вставляем в выпускной патрубок бутылки клапан, если он предусмотрен. Заслонка клапана должна открываться наружу.
• Подсоединяем бутылку сифона к выпускной трубе: ставим на герметике коническую прокладку на выпуск узким концом к бутылке, заводим в бутылку, наворачиваем на резьбу боковую гайку бутылки. Натуго не затягиваем.
• В канавку верхнего парубка бутылки на герметике укладываем нижнюю прокладку слива, подводим к сливному патрубку решетки слива, не туго заворачиваем верхнюю гайку бутылки.
• Слегка покачивая бутылку, попеременно затягиваем верхнюю и боковую гайки бутылки натуго.
• Если штуцеры стиралки и мойки пока не задействованы, заглушаем их резиновыми пробками, комплектными или подходящими по размеру. В противном случае – просто натягиваем на них сливные шланги.

О клапане

В случае залива даже неухоженный, осклизлый клапан спасает квартиру: с ним дело обходится генеральной уборкой, а не ремонтом. Но клапан обрастает шламом, поэтому сифон с клапаном нужно периодически разбирать и чистить. Поэтому:

1. На верхнем этаже, или в новых домах с раздельными стояками клапан вовсе не нужен: залить некому и/или невозможно.
2. В 97% случаев при ненарушенной канализации заливается первый этаж. Здесь клапан необходим в любом случае.
3. В остальных случаях ориентируйтесь по соседям СНИЗУ: насколько они аккуратны, добропорядочны и склонны к незаконной самодеятельности наподобие установки штыря-ловителя в стояк.

Что такое сифон и зачем он нужен

Перед тем, как рассматривать процесс замены сифона, давайте разберемся с самим устройством и его предназначением. Сифоном называют переходное звено между сливным отверстием сантехники и канализационной трубой. Это устройство выполняет две функции – затворную и фильтрующую. Благодаря наличию специального колена, вода из системы уходит не полностью, а частично остается в трубе. Таким образом, создается водяная пробка, которая не пропускает дурно пахнущие ароматы из канализации в ванную комнату. Фильтрующая функция заключается в том, что тяжелые предметы не способны преодолеть колено и пройти дальше в трубы, что предотвращает попадание в систему и ее засорение. Также она дает возможность вернуть себе драгоценное кольцо или сережку, которые могут упасть в слив. Для их извлечения достаточно лишь снять заглушку с нижней части сифона и забрать потерю.

Рассматривая вопрос, как , нужно также учитывать особенности самой ванны. Она может быть изготовлена из разных материалов и иметь самые причудливые формы. В некоторых случаях даже требуется индивидуальное изготовление сифона. Но мы не будем затрагивать этот вариант, и рассмотрим замену самого простого сифона на стандартной ванне.

Ванна

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

`img-1`

Сифоны для ванны

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

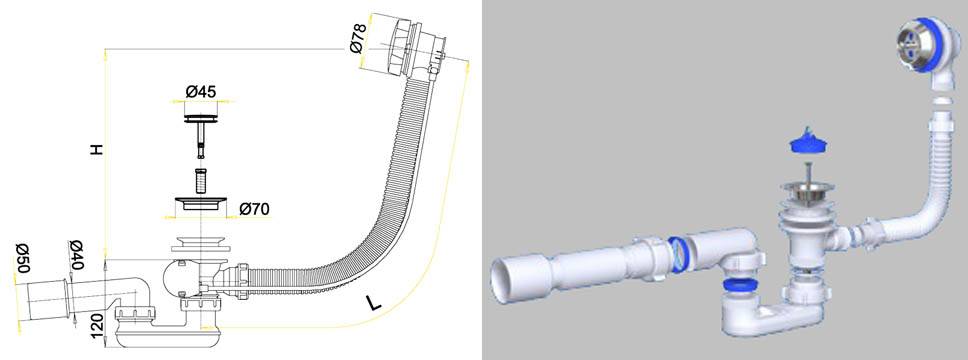

Инструкция по установке сифона с гофрированным переливом на ванну

Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
Подсоединяем перелив

Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

Виды сифонов

Несмотря на то, что, единой конструктивной особенностью сифона является изогнутость его трубки, по предназначению различают гидрозатворы для ванной, душевой кабины, умывальника, кухонной мойки, а также для посудомоечных и стиральных машин. Более обширная классификация гидрозатворов позволит выбрать подходящий для обустройства ванной комнаты, кухни или душа. При этом они классифицируются по следующим признакам:

1. Конструкция устройства

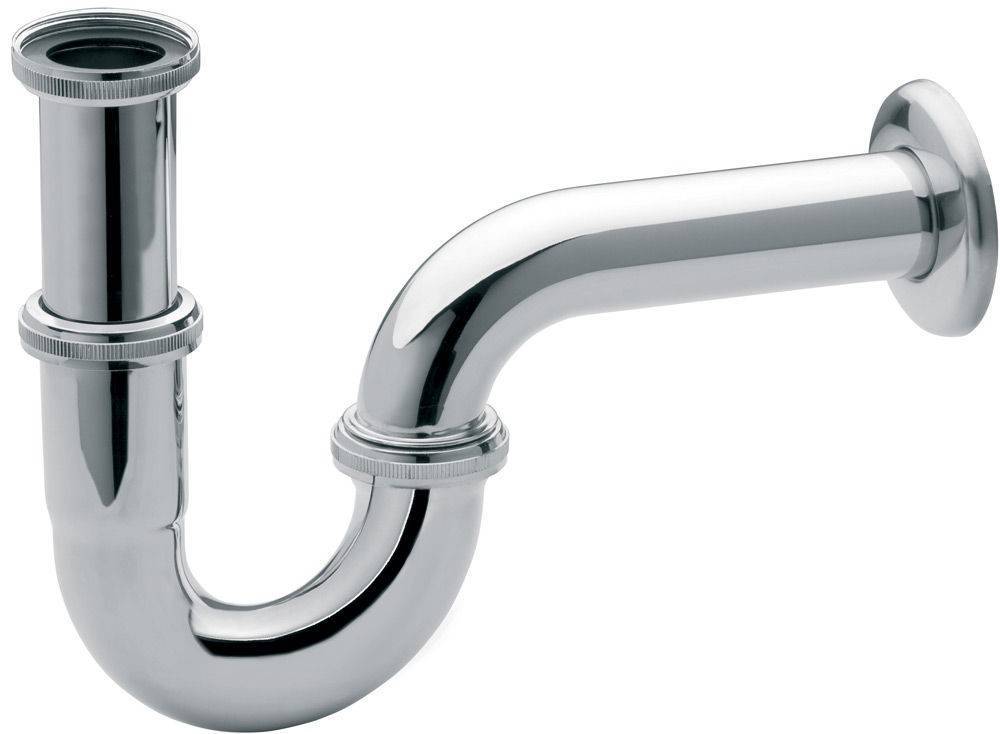

Трубный

Представляет собой конструкцию из трубы, выгнутой U- или S-образно, изгиб при этом создает водяной затвор. Верхняя часть сифона присоединяется к раковине (ванне) при помощи специального болта, нижняя соединяет его с канализационным отверстием. Средняя часть, на которую приходится изгиб, обычно является съемной для удобства прочистки гидрозатвора. Трубный тип чаще всего монтируется в ванной комнате. Плюсами этого типа являются эстетичный вид и функциональность, но трубка имеет недостаточный изгиб для того, чтобы вода долго не испарялась, поэтому если длительное время устройство не используется, препятствие для неприятных запахов исчезает. Еще одним недостатком трубного сифона является потребность точного расчета расстояния между сливным отверстием раковины и канализацией при монтаже.

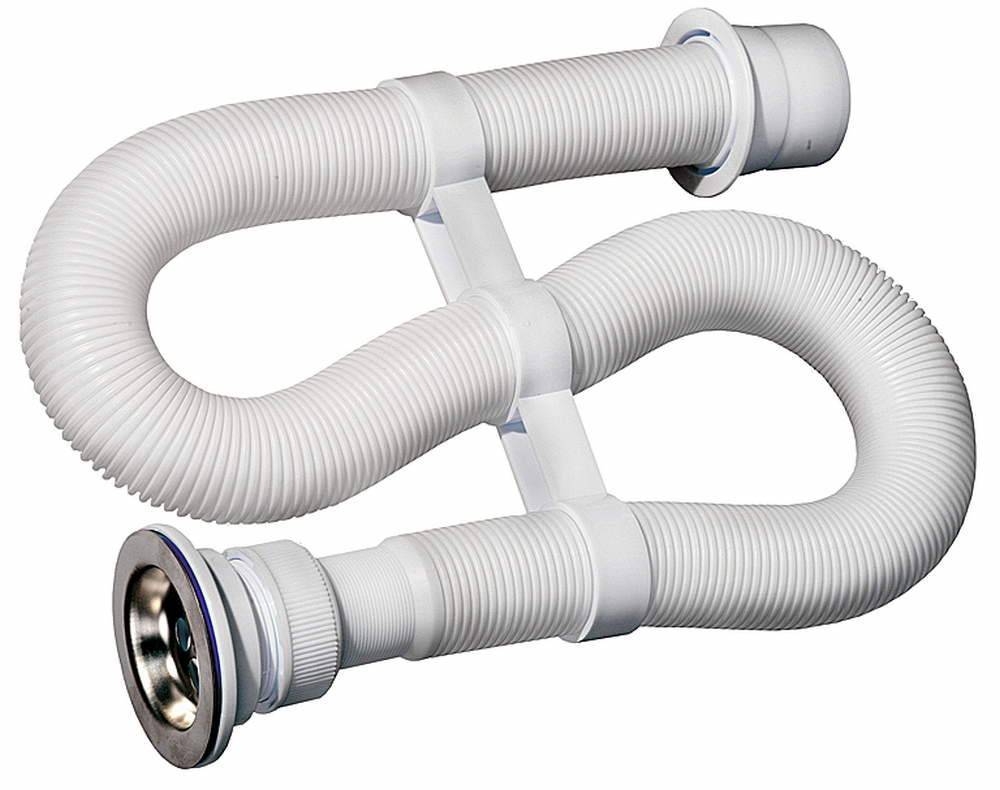

Гофрированный

Гидрозатвор из пластикового гофрированного шланга. Прост в установке, позволяет смонтировать отвод воды независимо от свободного пространства под раковиной. Слив застрахован от протечек, поскольку гофрированная трубка имеет только один соединительный узел. Недостатком является недолговечность материала сифона, а также нежелательность использования для кухонной мойки, поскольку стенки гофрированного шланга будут собирать много жира и грязи.

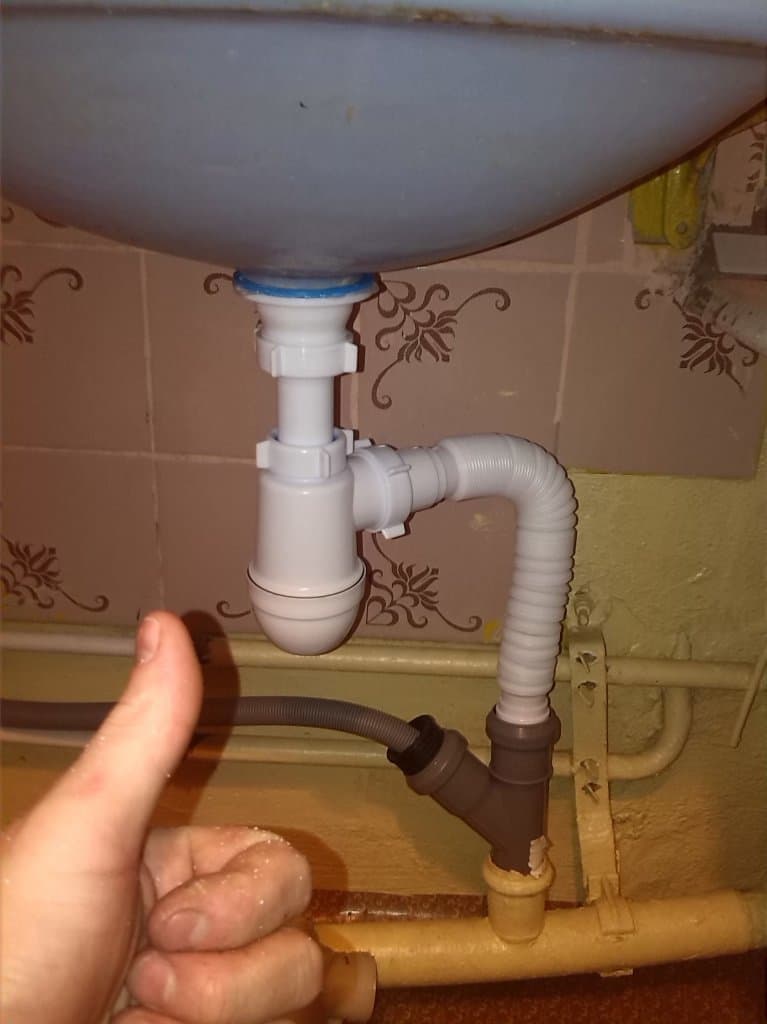

Бутылочный

Этот тип наиболее часто используется для моек и умывальников. Состоит из жесткой конструкции в виде колбы или бутылки, оборудованной переливом, благодаря которому вода не поднимается выше определенной границы. Бутылочная конструкция надежно удерживает запахи, легко прочищается, имеет длительный срок службы и простоту монтажа.

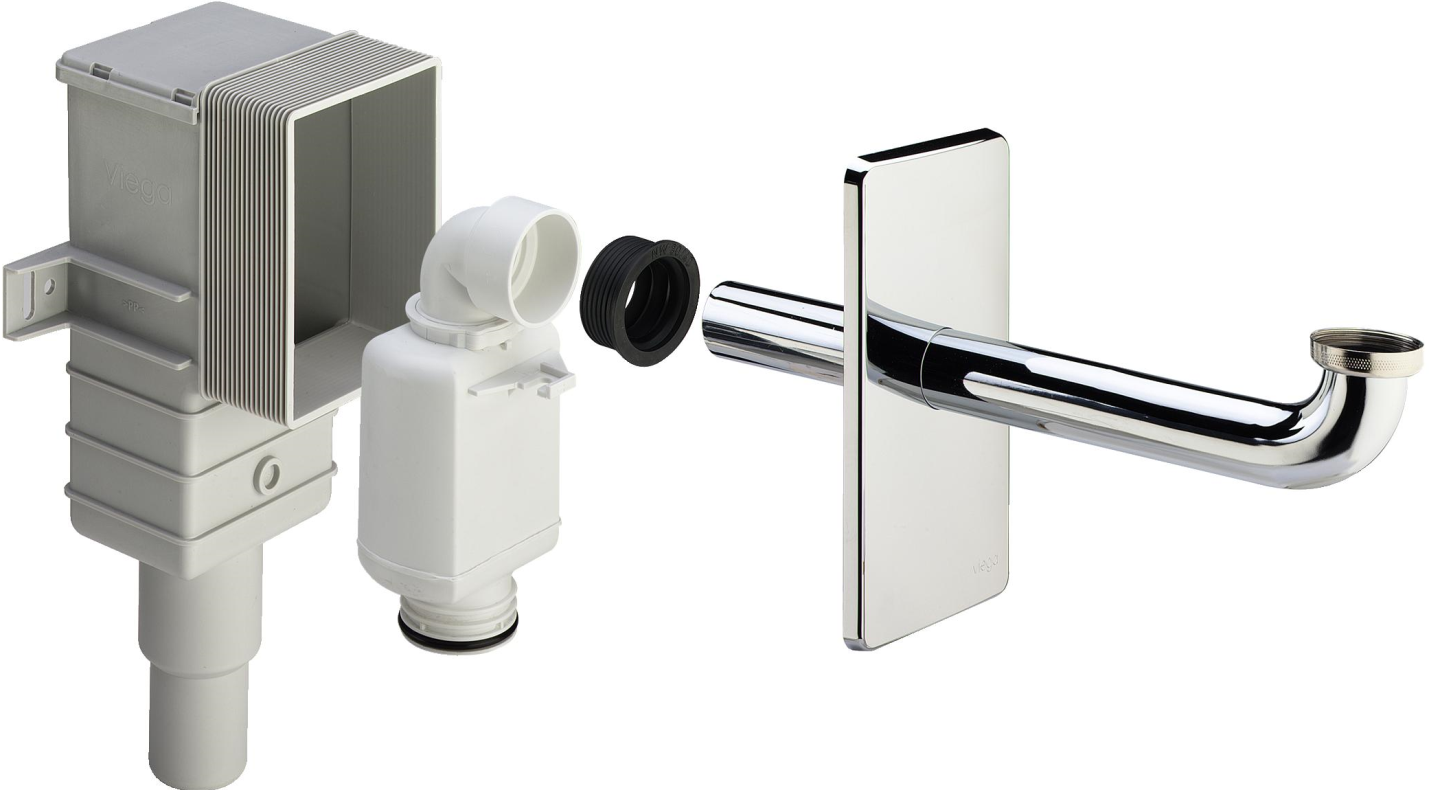

Плоский сифон для подключения душевых кабин и прочей сантехники в ограниченном пространстве.

1. Материал изготовления

Сифоны изготавливаются из металла (латуни, меди, бронзы) и пластика. Металлический сифон имеет большое эстетическое значение, особенно при монтаже в открытых умывальниках для ванных комнат. Такие сифоны очень практичны, но требуют специального ухода и имеют высокую стоимость. Поэтому, более распространенным материалом для соединительных устройств является пластик благодаря простоте в монтаже и уходе, доступной цене, легком весе, удобной конструкции.

1. Особенности работы

• Ручные сифоны, оборудованные отдельной заглушкой для слива;
• Полуавтоматические с запахозапирающим устройством;
• Автоматические с ручкой для открытия пробки или крышкой, которая закрывается и открывается одним нажатием.

1. Дополнительные функции

Ванны и мойки могут быть оснащены дополнительными устройствами для защиты от переполнения водой, называемыми системой перелива, а также отводами для возможности одновременного подсоединения нескольких предметов сантехнической или бытовой техники. Также могут использоваться скрытые сифоны, способные декорироваться в соответствии с интерьером кухни или ванны.

Последние статьи

Заказ теплицы с доставкой на дом – все, что нужно для садоводства прямо у вас во дворе!

Услуга теплицы с доставкой на дом предлагает удобный и эффективный способ для создания собственного мини-сада или грядки даже в небольшом пространстве вашего загородного дома или квартиры. Эта…

Выбираем натуральную ткань для постельного белья

В мире существует огромное разнообразие материалов, из которых изготавливают постельное белье

Однако, при выборе белья для нашей постели очень важно уделить внимание качеству и натуральности ткани…

Установка коронки на зуб: все, что вам нужно знать

Стоматологические услуги играют важную роль в поддержании здоровья зубов и полости рта. Одной из таких услуг является установка коронки на зуб, которая является эффективным способом восстановления…

Норковые ресницы для наращивания: секреты и преимущества

В мире индустрии красоты существует множество способов и приемов, позволяющих создать незабываемый внешний вид. Одним из таких методов является наращивание ресниц — процедура, позволяющая…

Основные виды сварочных работ

Существует неоспоримая удобность и практичность роботизированной сварки, и с течением времени инновационные разработки займут свое место на рынке и станут все более популярными. Чтобы быть в курсе…

Меры предосторожности

Фекальные воды и шлам – субстанция весьма ядовитая и химически агрессивная; канализационные газы, кроме того, еще и взрывоопасны. Опасность усугубляется тем, что ядовитые вещества могут проникать в организм через неповрежденную кожу.

Сантехники-магистральщики прекрасно об этом знают и техникой безопасности отнюдь не пренебрегают

Сантехникам-бытовикам редко приходится иметь дело с большими массами отравляющих веществ или выбросами газа из трубы, но в каждом таком случае последствия бывают тяжелыми как раз из-за пренебрежения мерами предосторожности

Жильцам квартир бояться нечего: водяной затвор в колене сифона надежно запирает выход трубы. Но при замене сифона ее патрубок окажется открытым, и придется работать руками в непосредственной близости от налета шлама, и счищать его. Поэтому запаситесь латексными перчатками, пластиковым фартуком и респиратором-лепестком. Если вдруг на вашу долю придется тот самый 1 из 10 000 случаев, обойдется без вреда.

Монтаж слива

Монтаж сифона Собрав слив, нужно установить его в ванне.

• В первую очередь надо проверить, не осталось ли кусков старой прокладки или какого-то налипшего мусора. Посадочная площадка должна быть чистой и гладкой (как изнутри, так и снаружи ванны). Если это не так, то установку нельзя производить до устранения проблемы.
• Нижняя часть сифона имеет широкую горловину с обнижением изнутри – это посадочное место для прокладки (показана синей стрелкой). Если длина рук позволяет, то дальнейший монтаж можно выполнить без помощника. Сифон с уложенной на него прокладкой подводится под нижнее отверстие ванны и удерживается в таком положении.
• Изнутри ванны проверьте, чтобы нижняя прокладка не сдвинулась в сторону.
• На сливное отверстие укладывается прокладка (на нее указывает зеленая стрелка), устанавливается и прикручивается верхняя крышка с решеткой. В современных моделях фиксация осуществляется медным винтом, в более старых моделях крышка имеет резьбу и вкручивается непосредственно в сифон.

Зажимаем сифон

• Таким же образом выполняется обвязка отверстия перелива и выполняется его соединение с сифоном при помощи гибкого шланга с предварительно надетыми гайками и конусными шайбами.
• Следующим шагом будет подключение к канализации. Как правило, при подключении к ПВХ канализационным трубам проблем не возникает, а для того, чтобы выполнить соединение с чугунной трубой, придется приобрести резиновую муфту подходящего размера.
• Обжав все соединения, нужно проверить, нет ли где протечек. Делается это просто – в ванну набирается вода, а под ванной нужно смотреть. Потом надо закрыть пробку и проверить, не появятся ли снизу капли воды, когда ванна немного наберется. Заключительным этапом будет проверка герметичности установки перелива. Для этого надо набирать воду до тех пор, пока она не польется в сифон через перелив.

Под ванной сухо? Тогда установка сифона выполнена успешно.

Присоединительные размеры

Присоединительные размеры канализационных парубков – 32, 40 и 50 мм. Перед покупкой сифона нужно промерить диаметр излива старого, и новый желательно брать с такой же посадкой. Если нет подходящего сифона нужного размера, придется покупать переходную манжету. Также в продаже имеются сифоны со ступенчатым концом излива, на все три размера. Лишнее отрезается, и нижний уплотнитель приобретается отдельно.

Уплотнительную манжету в последних двух случаях необходимо приобрести сразу же, пока сифон в руках, и тут же проверить, как она садится на излив, насколько упруга и прочна. Сифон с большими заусенцами на обрезе излива, не дающими посадить манжету, брать не следует: это говорит о низком качестве пластика. Производитель, скорее всего, «альтернативный» и штампует сантехнику из ПВХ общего назначения.

Монтажные работы

Установку необходимо начинать с монтажа перелива. Чтобы несколько облегчить задачу, рекомендуется искать модели с гофрированными трубками. Поскольку жесткие потребуют от умельца тщательного проведения замеров их длины. А это довольно сложно сделать в неудобной позе под ванной. Тем более, что большая часть манипуляций производится в темноте одной рукой. Также в пользу гофрированной трубки говорит тот факт, что перелив с ним практически не засоряется.

Подгонка трубы в любом случае понадобится, однако запаса резьбы на концах трубки должно хватить.

Агрегат вместе с решеткой перелива сначала должен быть подогнан по месту. Некоторые специалисты монтируют сразу с герметизацией. Свободным в их случае остается лишь нижний конец, но все остальные соединения плотно затягиваются. Сборка при этом осуществляется по принципу, который применим и к обычной кухонной раковине:

1. В частности, все прокладки устанавливаются правильной стороной по отношению к накидной гайке. Это легко проверить пальцами — коническая поверхность должна быть узкой;
2. Затем по той же кухонной технологии собирается слив вместе с бутылкой. Здесь могут быть лишь незначительные отклонения в конфигурации элементов (например, отсутствии некоторых штуцеров);
3. Теперь необходимо грамотно подсоединить сам перелив. Конические прокладки устанавливаются аналогично первому пункту — узким концом по отношению к гайке.

При соблюдении простых рекомендаций, самостоятельная установка сифона не вызовет трудностей даже у новичков

Когда монтажные работы будут закончены, ванну нужно будет протестировать: набрать полную емкость горячей водой, чтобы своевременно выявить течь или поломку. Если все в порядке, то ванной можно пользоваться по назначению.

Установка сифона в ванную комнату не обязательно требует приглашения специалистов. С этой задачей вполне можно справиться и своими руками. Необходимо лишь следовать вышеупомянутой инструкции, и не забывать про важные детали.

Конструкции сифонов для кухни

Так называется приспособление, предназначенное для отведения стоков на кухне, в ванной комнате. Устанавливается под раковиной, умывальником или ванной. Применяется такой сантехнический прибор для задержки большей части загрязнений. Одновременно сифон предотвращает распространение неприятного запаха из канализации в помещение.

Существуют следующие модели сифонов:

1. Бутылочный сифон. Это устройство оснащено колбой, от которой отводится трубка, подключаемая к канализации. Такая модель считается наиболее удобной и эффективной при эксплуатации. Однако она отличается крупными габаритами, поэтому подобные конструкции устанавливаются не везде.
2. Трубный или коленный. Его главная особенность заключается в отсутствии колбы. Функцию гидрозатвора в данном случае выполняет колено — изогнутый участок трубки, в котором задерживается небольшое количество воды. Такая конструкция отличается жесткостью и крупными габаритами. В результате она не всегда подходит для установки под мойку на кухне.
3. Гофрированный. Является разновидностью трубного сифона. Он достаточно гибкий и легко изменяет форму благодаря множеству ребер жесткости, соединенных полимерным материалом. Недостатком такой конструкции является задержка загрязнений в трубке, т.к. внутри стенки сифона негладкие.
4. Плоский. Эта конструкция используется для монтажа под раковиной, если в тумбе нет места, например, когда там установлена посудомоечная машина.

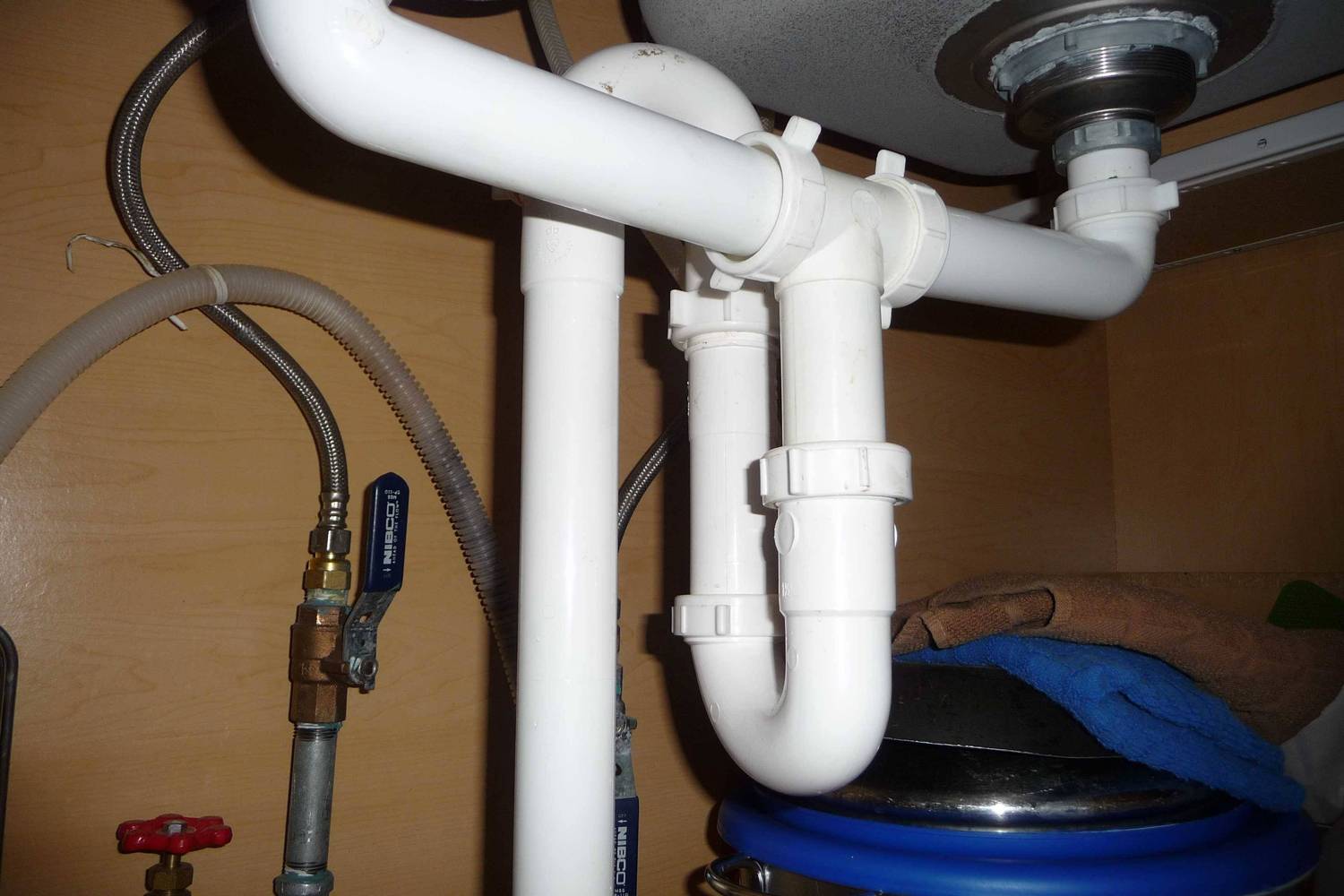

5. Двойной сифон. Применяется для фиксации под мойкой с двумя чашами.
6. Модель с дополнительным выпуском для подключения посудомоечной или стиральной машины. Этот вариант устанавливается в том случае, если планируется покупка бытовой техники.
7. Устройство с переливом. Эта модель используется для предотвращения образования протечек. Под мойкой крепится колба, вверх от которой уходит гибкий шланг, соединяющий ее с отверстием перелива.

В зависимости от материала сифоны бывают:

Конструкция сифона для раковины.

• пластиковые;
• металлические.

Преимущества пластиковых сифонов:

• длительный срок службы — сифон эксплуатируется на протяжении 10 лет и более;
• малый вес: конструкция мойки на тумбе из ДСП не утяжеляется;
• устойчивость к воздействию перепадов температур, химических веществ;
• большой выбор моделей.

Ванна

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

Сифоны для ванны

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

Инструкция по установке сифона с гофрированным переливом на ванну

Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
Подсоединяем перелив

Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

Материал сифона

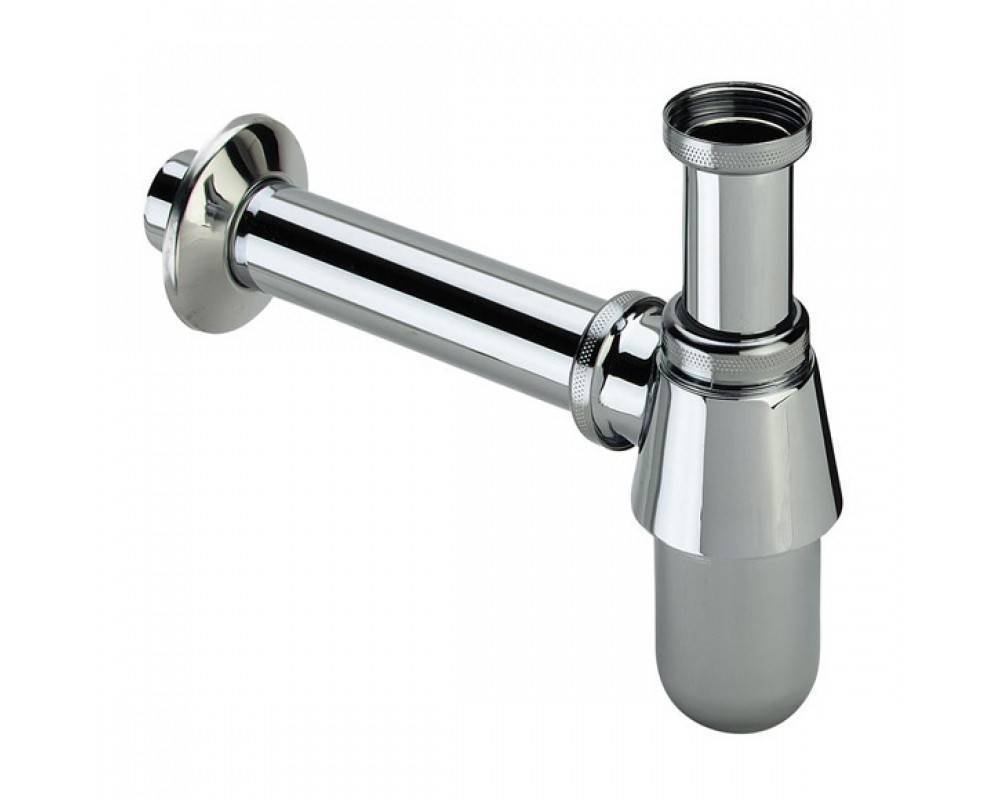

Сифоны для стоков изготавливаются в основном из хромированной латуни, ПВХ или пропилена (полиизопропилена). Латунные – самые дорогие, их применение может быть оправдано только с точки зрения эстетики и престижа. В остальном они по всем параметрам уступают пластиковым, включая стойкость: при случайном ударе пластиковый сифон отыграет или помнется, а латунный может сломаться или вывернуться из патрубка.

ПВХ дешевле всего и имеет наименьшее гидравлическое сопротивление. Но при регулярном сливе горячей воды служит ПВХ сифон 5-7 лет. Пропиленовый сифон на 5-20% дороже аналогичного ПВХ, но при правильной установке продержится десятилетия. Гидравлическое сопротивление для сифона большой роли не играет, а прочный и химически стойкий пропилен можно многократно чистить крючком или тросиком, и миазмы из трубы его не разъедят. Особенно хорош пропилен для акриловой ванны: их коэффициенты температурного расширения практически равны.

При покупке пластикового сифона обязательно проверьте его комплектность и качество:

1. Выпускной патрубок. Резьбовая вставка должна быть металлической.
2. Резиновая прокладка выпускного патрубка (излива).
3. Две пластиковые гайки диаметром 32/40/50 мм.
4. Конусная резиновая манжета диаметром 32/40/50 мм.
5. Установочная манжета с мягкой пластиковой юбкой диаметром 32/40/50 мм.
6. Стяжной винт из нержавейки. Латунный, даже хромированный, прозеленеет, а простой стальной проржавеет с любым покрытием.
7. Декоративная накладка слива. Тоже из нержавейки.
8. Прокладка слива. Материал – маслотермостойкая резина (белая) или силиконовый пластик. Полиэтиленовая прокладка отбраковывается без колебаний.
9. Корпус сифона (бутылка или колено).
10. Нижняя сифонная пробка с резиновой кольцевой прокладкой. Только для бутыточного сифона.
11. Резиновая накладочная пробка слива.

Сливная труба

Сливные трубы применяются жесткие или гофрированные. С гофрированной трубой проще работать, особенно под ванной, но для кухонной мойки гофр не годится: во внутренних ложбинах гофра интенсивно накапливается шлам (слив с кухни самый грязный) и гофр внутри кухонного шкафа в соседстве с ведром или другими предметами легче повредить.

Подготовительные мероприятия

Перед тем, как собрать сифон для раковины на кухне, обязательно удостоверьтесь в том, что все комплектные детали на месте, а все необходимые инструменты находятся в зоне видимости. В противном случае проблемы со сборкой будут обеспечены. Но прежде чем начинать сборку сифона убедитесь, что вам не требуется демонтировать старый сифон, вышедший из строя и требующий срочной замены.

Самые необходимые элементы для сбора сифона

Если все же старый сифон установлен, демонтируйте его аккуратно, дабы не повредить имеющуюся сантехнику. Иначе придется менять не только сифон, но и мойку с краном или смесителем, в зависимости от масштаба домашней катастрофы.

Перед демонтажом установите под мойкой емкость для удаления излишков, застоявшейся воды и прочих фракций из старого сифона или раковины, если в ней что-либо осталось до начала ремонта.

Кухонная двойная раковина с металлическим сифоном

Если старый сифон крепился к раковине при помощи винта, используйте шуруповерт с соответствующей насадкой, поскольку применение отвертки соответствующего размера не всегда является эффективным, ведь в процессе эксплуатации металл, из которого изготовлен винт, может быть подвергнут ржавчине или коррозии. Именно они блокируют его внутри конструкции и не позволяют демонтировать сифон.

Замена сифона — задача несложная, одна требующая определенного инструмента и понимания принципа устройства

Если насечки винта или другого крепежного метиза, удерживающего сетку, по какой-то причине стерлись, разрежьте сетку, чтобы демонтировать сифон. Этим элементом можно пожертвовать, но действовать нужно аккуратно, дабы не пораниться. Для этого можно использовать кусачки или ножницы по металлу. Так, потребуется вокруг головки винта разрезать сетку, и тогда сифон моментально отделится от мойки

Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой

Слив жидкости в мойке будет зависеть от правильности установки сифона

Не забывайте, что сифон соединяется и с канализацией. Обычно между соединительной трубкой и входом в канализацию имеется уплотнительная резинка, обеспечивающая герметичное соединение. Он может стать причиной затрудненного извлечения трубки.

Если же мойка новая и на нее просто требуется установить сифон, то задача существенно упрощается, и можно сразу переходить к сборке новой конструкции.

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

Для чего нужен сифон

Зачем нужен сифон? Казалось бы, у людей дома есть уже установленная сантехника – например, раковина, ванна, душевая кабина, мойка или унитаз – которая подключена к канализации, и все выглядит на первый взгляд вполне логично и конструктивно.

Грязная вода уходит в канализационную трубу, покидая пределы квартиры, поэтому все в порядке. Однако у каждого санитарно – технического прибора, тем не менее, есть свой сифон.

Сантехнические сифоны устанавливаются между различным санитарно — техническим оборудованием и канализацией. Они выполняют сразу несколько функций.

1.2.

По своему внешнему виду сантехнический сифон напоминает специальным образом изогнутую трубу, в изгибе которой постоянно находится вода, образующая собой гидрозатвор, который не дает вредным газам, скапливающимся в канализации, оказаться в жилом помещении.

На сегодняшний день существует две основных разновидности сантехнических сифонов – бутылочный сифон и коленный сифон. Бутылочный сифон внешне напоминает колбу. Сливная труба бутылочного сифона соединена со сливным отверстием санитарно – технического прибора и с выпуском, соединенным с канализации.

Бутылочный сифон состоит из угольника, заизолированного корпуса с раструбом, отвода и канализационной трубы. Сифоны этого типа устанавливают в основном на кухне под мойками.

Простая конструкция бутылочного сифона позволяет очень легко в случае необходимости его прочистить. Для этого необходимо подставить под сифон ведро и аккуратно против часовой стрелки открутить колбу.

Устройство всех сливных труб, отходящих от душа, ванны или кухонной мойки базируется на одном принципе. Использованная вода никогда сразу не будет вытекать в канализационную систему, потому как препятствием для этого служит водяной затвор. Казалось бы, чего проще, подсоединил раковину или ванну напрямую к канализационной трубе, и все. Но это не так просто.

При таком прямом соединении крупные частички мусора неизменно засорят систему, да и кухня или ванная незамедлительно наполнится канализационными неприятными «ароматами» согласно законам физики. Чтобы этого не произошло, и устанавливают сифонные конструкции.

Поэтому на вопрос о назначении сифона станет простой логический ответ: «Для санитарной защиты от мусора, запахов и микробов, присутствующих в канализационных испарениях». Гораздо проще снять и вычистить сам сифон, чем менять канализационные трубы или вести постоянную борьбу за чистый воздух в помещении.

Традиционно он представляет собой изогнутое колено или отрезок трубы, также геометрически изогнутый, выполненный из различных материалов. Монтируется сразу же под раковиной в общем отрезке трубы, ведущей к канализационному отверстию. Благодаря такой конструкции он всегда заполнен водой, которая и служит барьером для вредных и неприятных запахов.

Ванна

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

Сифоны для ванны

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

Инструкция по установке сифона с гофрированным переливом на ванну

Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
Подсоединяем перелив

Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.
