Инструкция по монтажу светодиодной ленты
Монтаж светильников не ограничивается исключительно точечными изделиями или люстрами. Разнообразить подсветку помещения помогают светодиодные ленты с ЛЕД-лампами. Ленты крепят по периметру потолка или в произвольном порядке, чаще всего располагают такие светильники в межпотолочном пространстве, что позволяет эффектно подсветить натянутое полотно.
Устанавливаются ленты непосредственно на плиту перекрытия (в этом случае потребуется очистить поверхность плиты, обработать ее грунтовкой и после этого наклеить полосы, используя двухсторонний скотч) или по периметру потолка на поверхности стены.
При монтаже светодиодной ленты в пространстве между натяжным полотном и плитой перекрытия, следует обращать внимание на возможные помехи прохождения света. Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника
Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника.
Помимо перечисленных способов монтажа светодиодной ленты, в настоящее время все чаще применяются специальные профили, в которых размещаются светодиоды. Эти профили легко монтируются в любом направлении, создавая эффектные световые картины.
Подключение
После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Или же прокладываются от отверстия к отверстию по два провода, начиная от крайнего, к которому подведен питающий провод.
Петли на проложенном проводе разрезаются по изгибу и оголяются. Для подключения каждого светильника используются два небольших проводка длиной 10-12 см. Оголив по 10-15 мм провод с каждой стороны, короткие провода (поводки) одним концом зажимаются в соответствующей клемме на светильнике, а второй край проводка скручивается с питающим кабелем. Соблюдается подключение с помощью маркировки на светильнике: L– фаза, N – нуль, PE– заземление.
Распределение проводов
Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение. В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию. Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.
При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода. Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.
После этого можно приступить к обшивке подвесного потолка.
Куда монтировать светильник со светодиодами
Место, где будет располагаться освещение – это еще один важный момент. Поэтому с ним нужно хорошо разобраться.
- Спальня. Лучше не использовать данную модель для этого помещения. Резкий свет будет нарушать общую гармонию комнаты.
- Гостиная комната. Здесь нужно учитывать дизайн, чтобы светильник хорошо подходил под интерьер. Для классического интерьера диоды не подойдут категорически, а вот в «хай-тек» впишутся на ура.
- Кухня. Светодиодные светильники в данном пространстве можно применять для подсветки определенных зон: стол, рабочая поверхность и т. Д.
- Ванная комната. Исходя из дизайна помещения, данный светильник вполне подойдет. Если вы делаете реечный потолок, то заранее можно вывести провода в место за границей потолочного покрытия.
- Подойдут диодные накладные светильники и для любых строений хозяйственного назначения: гараж, мастерская, сарай.
- Можно использовать для наружных фонарей.
Последние статьи
Заказ теплицы с доставкой на дом – все, что нужно для садоводства прямо у вас во дворе!
Услуга теплицы с доставкой на дом предлагает удобный и эффективный способ для создания собственного мини-сада или грядки даже в небольшом пространстве вашего загородного дома или квартиры. Эта…
Выбираем натуральную ткань для постельного белья
В мире существует огромное разнообразие материалов, из которых изготавливают постельное белье
Однако, при выборе белья для нашей постели очень важно уделить внимание качеству и натуральности ткани…
Установка коронки на зуб: все, что вам нужно знать
Стоматологические услуги играют важную роль в поддержании здоровья зубов и полости рта. Одной из таких услуг является установка коронки на зуб, которая является эффективным способом восстановления…
Норковые ресницы для наращивания: секреты и преимущества
В мире индустрии красоты существует множество способов и приемов, позволяющих создать незабываемый внешний вид. Одним из таких методов является наращивание ресниц — процедура, позволяющая…
Основные виды сварочных работ
Существует неоспоримая удобность и практичность роботизированной сварки, и с течением времени инновационные разработки займут свое место на рынке и станут все более популярными. Чтобы быть в курсе…
Схемы размещения точечных светильников
Рассмотрим конкретные схемы широко применяющееся на практике.
Данные схемы №1,2 с минимальным количеством точек и люстрой по центру, пригодны для относительно небольших помещений.
Например, если у вас не угловой кухонный гарнитур, который выстроен вдоль единственной стенки, то выбирайте схему №2.
Схема №4 выравнивает освещенность. Она также может применяться для кухни, но только уже с угловым расположением шкафчиков.
Еще с помощью нее, удобно подсвечивать любые отдельные зоны в комнатах – обеденную на кухне или зону отдыха в зале.
1 of 3
Не думайте, что без люстры резко уменьшается количество вариантов. Тут тоже есть место фантазии.
Главное что нужно сделать в этом случае – разделить потолок на группы освещенности, и тем самым создать различную степень освещения в одной и той же комнате.
Вот несколько вариантов. Каждая отдельная группа на них отличается по цвету.
К примеру, возьмем рабочий кабинет. Здесь одни из самых жестких норм по уровню освещенности. Однако это не говорит о том, что потолок нужно равномерно и обильно застилать спотами.
Выделите две зоны:
зона отдыха
рабочий стол
В первой, где обычно стоит диванчик или кресло, не надо много света. Сделайте его более мягким и не столь ярким.
А вот там где стол, максимально насытьте потолок точечными спотами, так чтобы можно было работать даже без настольной лампы.
Особенности монтажа
Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.
Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

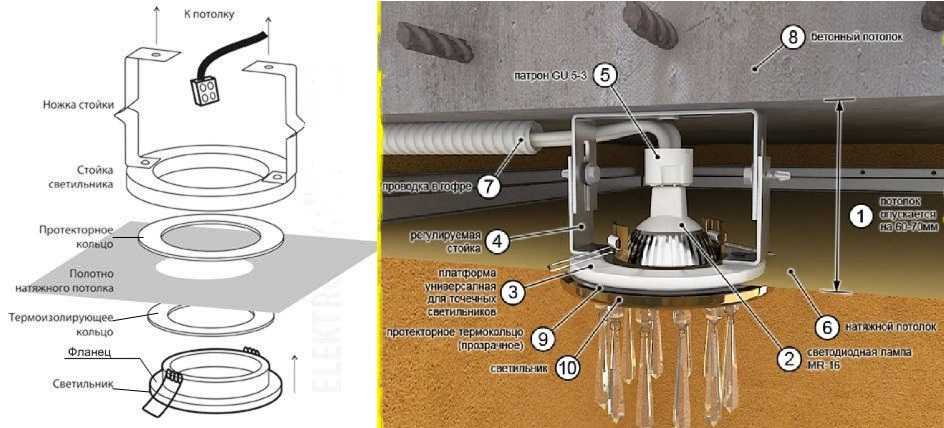

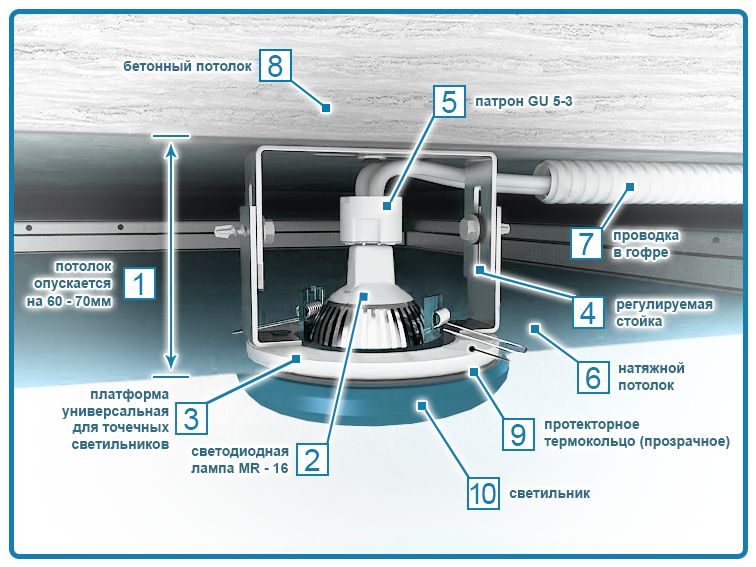

В натяжные потолки
Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.
Подготовлено к установке натяжных потолков
Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.
В потолки из гипсокартона
Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.
Если необходима установка преобразователя
Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.
Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

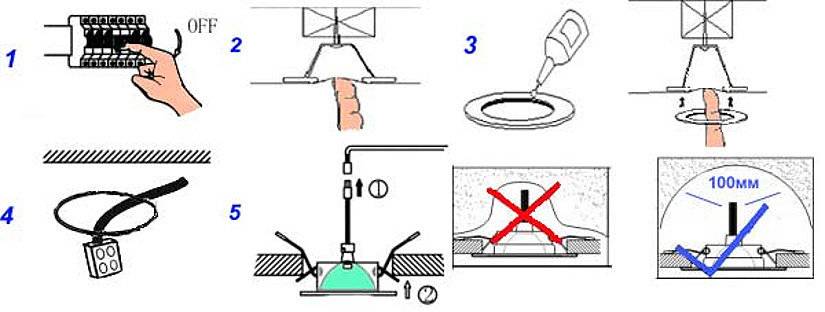

Последовательность работ в фото формате
Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

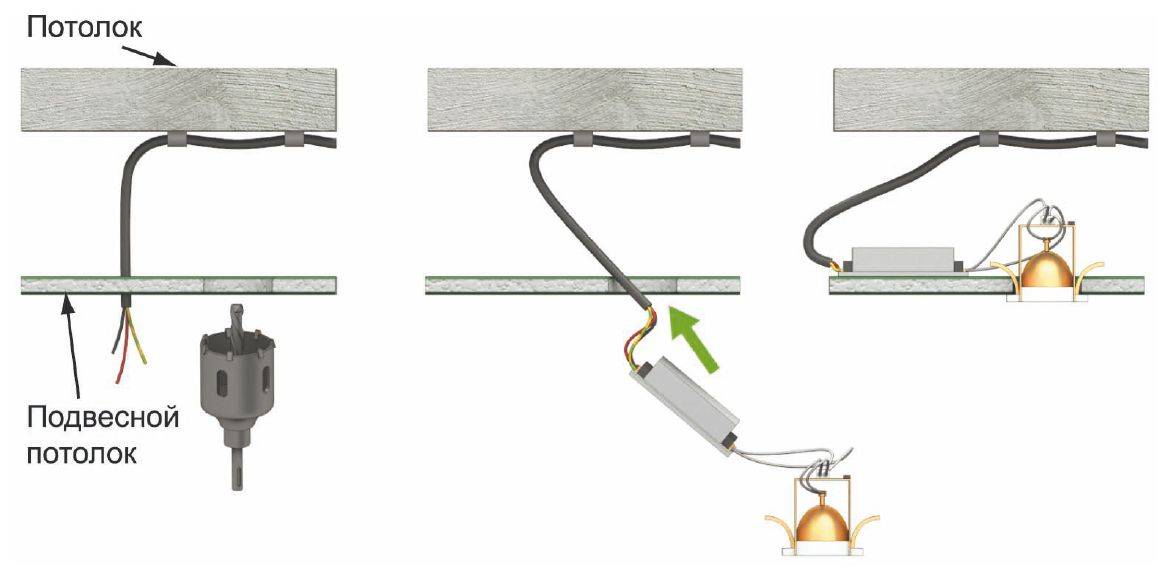

Подключение светильников с драйвером
Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.
Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.
Правда бывает соединение и на пайке.
Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.
Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.
Если он сгорит, то не придется курочить сам светильник.
Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.
Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.
Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!
Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей
Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.
Выходные провода отмечены как ”+” и ”-”.
Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.
Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.
При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.
Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.
Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.
Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.
Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.
После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.
Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.
1 of 2
То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.
Что такое точечный светильник
Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:
- корпус;
- провода;
- патрон (может быть электрическим);
- фиксаторы (2 шт.).
Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.
Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.
Устройство и выбор точечных светильников
Светильники, в которые вкручивают галогенные лампы, имеют меньший размер. Если сравнить с обычными изделиями, то такие приборы освещения меньше в два раза. Галогенные лампы служат в два-три раза дольше простых.
Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.
Таблица. Соответствие светодиодных лам и ламп накаливания.
Светодиодные лампы, Вт
Соответствие лампе накаливания, Вт
Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.
При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно
Особенности светодиодных ламп
Долговечность светодиодов самая высокая из всех типов источников света. При этом потребляется минимальная электроэнергия, а световой поток довольно мощный и без мерцания. Для светодиодных ламп характерна направленность светового потока, хотя при необходимости можно установить рассеиватели. При этом несколько снижается КПД.
Корпус каждого типа лампы разрабатывается индивидуально, поскольку необходимо учитывать много нюансов. При этом изготовители стараются увеличить надежность прибора и улучшить качество освещения. В большинстве вариантов применяются светильники светодиодные потолочные накладные круглые. Они дешевле в изготовлении и подходят для помещений любой планировки.
Популярны другие простые геометрические формы. Потолочный светильник накладной квадратный светодиодный раньше применялся большей частью в общественных зданиях. Сейчас его охотно устанавливают и в загородных домах или квартирах. Простые по форме модели прежде всего привлекают приемлемыми ценами и возможностью применения во многих интерьерах.
Точечные светильники
Встроенные светильники
Любой светильник состоит из лампы – источника света и обода – декоративной окантовки. Если модель встроенная, обод этот ложиться вровень с пленкой. Именно такие светильники многие называют точечными.
Хотя, точками являются и описанные ниже накладные и подвесные модели. Главное, чтобы прибор был небольшим и светил направленным лучом, то есть освещал лишь часть пространства в определенном направлении. Если свет бьет в какую-то одну точку, то и светильник точечный.
Встроенные виды светильников для натяжных потолков за время своей популярности прошли путь от микроточек до современного стандарта в 5 с лишним сантиметров диаметра лампы. Вместе с ободом получается около 12 сантиметров. Тенденция в сторону увеличения диаметра.
Еще одна тенденция — делать лампы встроенных светильников слегка выступающими из плафона. Это расширяет точку свечения. Лучи популярных светильников GX-53, к примеру, бьют на 180 градусов. В старых же моделях лампы идут вровень с ободом и самим натяжным полотном, а иногда, даже слегка утоплены в плафон. Это сужает световой поток.
Встраиваемые модели, даже большие и с выступающими лампами, стремительно теряют актуальность с точки зрения тенденций дизайна интерьеров. Дело не столько в размерах, сколько в расположении приборов вровень с пленкой. Дизайнеры предпочитают либо опускать лампы значительно ниже, либо, наоборот углублять в потолок. Для этого в нем делают специальные световые ниши. Но, об этом поговорим далее.
Точечные встроенные светильники в натяжном потолке
Накладные светильники
Если посмотреть на фото видов светильников для натяжных потолков, обод таких моделей накладывается на пленку. Отсюда и название. Выступающая над пленкой часть может быть высотой всего пару сантиметров, а может и пару десятков.
Накладные виды точечных светильников для натяжных потолков разняться и по диаметру. Тенденция, как и в случае со встроенными, в сторону его увеличения. У больших светильников внутри часто вместо лампы – светодиодная лента. Она пробрасывается по внутреннему бортику.
Свечение равномерно распределяется по пластиковому экрану лицевой части светильника, отражаясь от его тыльной металлической плоскости. У использования светодиодной ленты вместо одной лампы есть плюсы: меньшее энергопотребление и возможность промедлить с обслуживанием, если диоды перегорели.
Лампа перегорает вся сразу. На ленте же множество диодов. Перегорают они отдельно друг от друга. Если внутри светильника из строя вышли 1-2 лампочки, этого и не заметишь. Когда перегорят еще, свечение прибора просто станет менее интенсивным.
В общем, есть время на поиск новых светильников и ремонт, в темноте, побуждающей бросить все дела и срочно менять лампы, не останетесь. Еще именно за счет ленты светильники получается делать любого диаметра.
Лампы таких размеров не производят. К тому же, лампы всегда округлые. Использование ленты позволяет делать светильники любой формы. В 2020 спросом пользуются, в основном, квадратные.
Накладные светильники для натяжного потолка
Подвесные светильники
Подвесные приборы входят в виды потолочных светильников для натяжных потолков по основной классификации. Она зиждется на типе крепления. Как говорилось выше, встроенные крепятся лицом вровень с пленкой, накладные точки выступают над ней. А вот подвесные светильники свисают с потолка на кабеле.
Он может быть открыт или задекорирован. Зависит от дизайнерского решения. Кабель выходит из основного патрона и приходит в еще один корпус светильника с лампой. Основной патрон может быть один. А вот кабелей и вторых корпусов с лампами — хоть сколько.
Если их много, конструкцию привычнее называть люстрой. По сути, все люстры — это либо накладные, либо подвесные светильники внушительных размеров, с несколькими лампами. Любые точечные светильники бывают поворотными, и нет. Это тип регулировки направления света.
В неповоротных моделях он бьет в одну сторону, как правило, под углом 90 градусов. Другого варианта не предусмотрено. В поворотных светильниках крепление подразумевает изменение положения прибора в пространстве. Свет можно направить, как прямо, так и под углом.
Поворотные светильники принято называть спотами. Хотя, с английского spot переводится как «пятно» и, по сути, обозначает русское понятие точка. То есть, спот — это светильник, лучи которого узконаправленны.
Получается, английский термин — второе название точечных приборов, а не имя конкретной их разновидности. Но, это если докапываться к сути. На практике термин спот прижился по отношению к накладным поворотным моделям.
Подвесные светильники для натяжных потолков
Сборка
На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.
Основная классификация светодиодных светильников включает в себя следующие группы приборов:
- Линейные;
- Потолочные;
- Настенные;
- Промышленные;
- Прожекторы;
- Подводные;
- Контроллеры.
Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:
- Светодиодные ленты . Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
- Точечные светильники . Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
- Светильники с датчиками движения . По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
- Собранные светильники с радиаторами . Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.
Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.
Материалы для монтажа
Выключатель с функцией подсветки в корпусе
Перед тем как начинать обустраивать ниши и потом подсоединять светильники в сеть, мастеру нужно убедиться в наличии необходимых материалов и инструментария. Потребуется купить:
- кабели,
- выключатель света,
- изоленту с термоусадочными свойствами,
- зажимные колодки и гильзочки для монтажа проводов.
Должно быть подготовлено требуемое число светильников и лампочек для них.
Важнейшими критериями выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Хорошо подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести такой кабель можно установить даже в банном помещении.
Растровые накладные светильники
Накладной потолочный светильник светодиодный все чаще применяется в больших офисах и местах общественного пользования, где важна экономия электроэнергии и требуется интенсивное освещение. Растровые модули характеризуются высокой интенсивностью света и наличием отражателя (белого или зеркального). У него может быть разная форма: параболическая, V-образная и др.
Светодиодные светильники для дома потолочные накладные с растром также применяются, хотя и реже. Они хорошо подходят для больших и высоких помещений.
Устройства имеют вес больше, чем у других типов светильников. Для них требуется усиленное крепление. Один такой источник освещения требуется на площадь 5 м². Светодиодные накладные потолочные светильники 220V содержат встроенные драйверы для преобразования сетевого напряжения. Сейчас многие изготовители стараются создавать модели для прямого подключения к стандартной сети переменного тока.
Расчет количества светильников на натяжной потолок
Перед установкой натяжных потолков отключают электропитание во всем помещении, подлежащем ремонтным работам. Во избежание последствий для здоровья следует позаботиться о том, чтобы во время работ к щитку электроэнергии не имели доступ посторонние лица, особенно дети. Устанавливается осветительный элемент следующим образом:
- Монтажный переходник нужно закрепить на базовом потолке. Его ширина должна равняться ширине промежутка между навесным потолком и основным потолком. Зафиксировать переходник на основной плите, а уже после этого повесить люстру.
- Возможно использование подвесного крючка, на который вешается люстра. Он должен выдерживать вес люстры на себе.
Всегда сначала должен быть произведен расчет расположения осветительных приборов, выбрано их местоположение, вмонтирована проводка, проверена ее работа. Уже после этого устанавливается натяжной потолок. Иначе придется проводить демонтаж навесного потолка.
Зная площадь помещения, где будет монтаж подвесного потолка, очень просто рассчитать необходимое количество осветительных приборов. Такой расчет производится исходя из того, что каждый светильник охватывает примерно 1,5-2 метра помещения.
В некоторых случаях помимо основного освещения устанавливают подсветку потолка различных цветов. В таком случае количество светодиодов для подсветки необходимо рассчитать, исходя из их характеристик, установленных производителем.
