Монтаж водонагревателей разных типов: крепление, подключение, схемы

Частые ошибки монтажа водонагревателей

Учитывая, что коммуникации подключаются к электроприбору, они не должны быть подвержены воздействию конденсата. По этой причине предусматривают изоляцию. Наилучшим вариантом являются цилиндрические изделия толщиной 20 мм. Они надеваются на коммуникации еще на этапе монтажа. Рекомендуемый показатель теплопроводности — не более 0,035 Вт/м*К.

Утеплитель предусматривается не всегда, что также способствует увеличению теплопотерь. Как следствие, возрастает уровень энергопотребления агрегата. Еще одной ошибкой является пренебрежение установкой расширительного бака. Данный элемент лучше справляется с регулировкой давления, чем предохранительный клапан.

Некоторые особенности схемы подвода воды

Схема подвода воды.

К агрегату подключается трубопровод холодного водоснабжения. В процессе эксплуатации стояк горячей воды перекрывается и не используется. Чтобы обеспечить высокое качество работы устройства, в схему подачи воды включают фильтр, предохранительный клапан, запорную арматуру (на входе бойлера и централизованной системы). На участке между точкой выхода воды из агрегата и смесителем не предусматриваются вспомогательные элементы. Единственным узлом, который может быть установлен на этой трубе, является сливной кран, но такая мера не является обязательной.

Монтаж накопительного водонагревателя своими руками

Перед тем, как приступить к подключению водонагревателя, следует выбрать место, где будет располагаться бойлерная установка. Сама конструкция весит немного, но когда набирается вода, то вес значительно возрастает. Если вы решили приобрести установку объемом свыше 80 литров, то лучше монтировать его на несущих стенах — другие попросту не выдержат. В случае покупки стандартного, не слишком большого, то, как правило, из-за габаритов и желания сократить расстояние между самим устройством и трубами мест для монтажа бойлера в квартире остаётся совсем немного — в туалете, ванной и под кухонной раковиной. Тогда их и проще спрятать, и легче подключить, несмотря на то, что установка водонагревателя своими руками — дело непростое. Вторым пунктом в списке идёт подготовка всех инструментов и закупка недостающих, если нужного размера шланга или отвёртки не найдётся.

Что понадобится для установки накопительного водонагревателя:

• Перфоратор;
• Плоскогубцы и отвёртка;
• Крюки или планка с анкерными болтами;
• Клапан с предохранителем;
• Два прочных и гибких шланга;
• Три крана Ду 15;
• ПВС-кабель 3х25;
• Дифавтомат на 16 А;
• ФУМ-лента;
• Устройство накопительного водонагревателя.

Зачастую установка бойлера своими руками происходит либо на крюки, которые крепятся к стене, либо на планку, установленную на анкерных болтах. При монтаже накопительного водонагревателя стоит учитывать, что от стен и углов до стенок бойлера должны оставаться зазоры минимум в 2 сантиметра, а крышка — свободно сниматься, если придется чинить. Измерьте размеры своего устройства и с помощью шаблона, отметьте на стене точки, куда будут вкручены болты. Проверьте уровнем, находятся ли они прямо относительно горизонтали пола.

Вставьте в дырки крюки с дюбелями и закрутите или проденьте шурупы через планку. Осталось только повесить и разобраться, как правильно подключить бойлер к водопроводу и электричеству.

Подключение накопительного бойлера к водопроводу

Когда вопрос с тем, как установить бойлер закрыт, пора переходить к налаживанию работы. Схема подключения накопительного водонагревателя к водопроводу выглядит примерно так:

Как видите, схема обвязки бойлера довольно непростая. Соединения между основными трубами и бойлером можно сделать из металлопластиковых или гибких трубок.

Второй вариант значительно проще:

1. Закрутите на трубку с холодной водой, идущей от бойлера, подходящий по размеру тройник;
2. Подключите к отводу внизу клапан с предохранителем так, чтобы стрелка указывала в сторону бойлера;
3. К боковому отводу прикрепите шаровой кран. Его используют для удобства при сливе воды;
4. Все стыки лучше дополнительно закрепить ФУМ-лентой;
5. На кран, от которого будет поступать холодная вода, так же наденьте тройник и шаровой кран;
6. Соедините этот кран с клапаном гибкой подводкой, поставьте под них резиновые прокладки для прочности;
7. Повторите те же действия с горячим водоснабжением; дополнительно закрепите соединения, затянув их ключом.

Если вы не можете поставить тройники на стояках, то подключите бойлер сразу через смеситель. Тогда тройник придется крепить на штуцеры горячей и холодной воды, а после трубками соединять с бойлерной установкой.

На кран с предохранителем установите змеевик, чтобы с него капала вода при нагревании и выведите её в канализацию или, в случае, когда бойлер стоит над ванной, в сливное отверстие.

Как подключить накопительный водонагреватель к сети

Если у вашей модели обнаружился готовый кабель, то подключение бойлера будет состоять только из включения в розетку. Переходники при этом лучше не использовать — напряжение будет очень высоким и сторонние кабели могут не справиться и стать причиной пожара. В остальных ситуациях придётся подключать бойлерной установки к электричеству самостоятельно. Если кабеля в комплекте к устройству нет, то используйте трёхжильный провод, лучше сечением в 2.5 мм² и подключайтесь напрямую от электрощитка.

Проложите кабель от электрощитка к водонагревателю и подключите его через дифавтомат. Затем соедините провода с клеммами на бойлере: фазу к L, нулевой к N, заземленный к PE. Всё готово. Теперь осталось сделать запуск на пробу и наслаждаться тёплой водой круглый год.

Как правильно запустить?

1. Налейте в бак воды и закройте кран ГВС;
2. Теперь откройте входные и выходные вентили на трубках рядом с бойлером и кран в ванной или на кухне;
3. Дождитесь пока из него не потечёт ровная струя, проверьте всё трубки и соединения на наличие протечек и можете выключать;
4. Подключите прибор к электричеству или к дифавтомату и начните процесс нагревания воды при помощи кнопок на передней панели.

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

К водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Установка накопительного бака

Самостоятельная установка и подключение водогрейного оборудования накопительного типа осуществляется поэтапно:

• выполнение замеров места, выделенного под установку бойлера, с отметкой всех точек под крепежи;
• определение материала и сечения электрического кабеля, используемого для подключения, изучение возможностей проводки согласно показателям максимальной нагрузки;
• прокладывание при необходимости нового электрического кабеля сечением 2,0х2,5 от вводного автомата на 16,0 А с целью безопасной эксплуатации бойлера;
• выполнение надежной фиксации корпуса водогрейного оборудования в соответствии с разметкой посредством болтов или крючков;
• гидроизоляция помещения ванной комнаты и прокладка электрического кабеля;
• прокладка водопроводных труб с установкой запорной арматуры, используемой для перекрытия водоподачи;
• подключение квартирной разводки на горячее водоснабжение к водогрейному прибору.

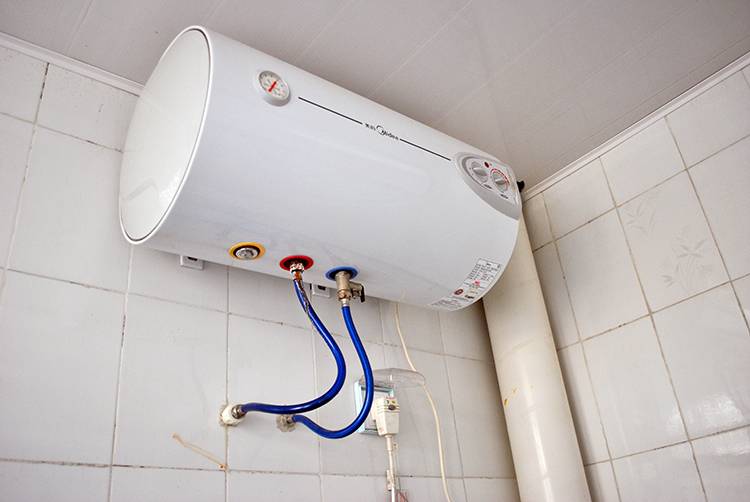

Накопительный бойлер горизонтальной установки

Необходимо убедиться в наличии воды в водопроводной системе. Открывается кран горячего водоснабжения с бака на смеситель, а затем — арматура на подачу холодного водоснабжения в бойлерный бак. В процессе таких мероприятий удается вывести воздух и предотвратить разрыв бака в процессе его заполнения холодной водой.

Закрывать кран нужно после того, как из смесителя польётся вода, а при отсутствии протечек, выявляемых в ходе такого тестирования, бак включается в сеть, и осуществляется нагрев жидкости в штатном режиме.

Подключение к электрической сети

Подключению к электрической сети следует уделить не меньше внимания, чем к водоснабжению. В первую очередь необходимо рассчитать совокупную мощность всех электрических приборов в квартире, включая установленный водонагреватель. Полученную цифру нужно сравнить с характеристиками общего автоматического выключателя.

Следует иметь в виду, что во многих домах старой застройки коммутационная аппаратура и электропроводка не рассчитаны на те мощности, которыми сегодня нагружают их потребители. Поэтому их лучше заменить при наличии такой возможности.

Мощность большинства однофазных водонагревателей находится в пределах до 9 кВт при токе до 27А. Учитывая высокую мощность таких приборов, для их питания желательно протянуть от электрощита отдельную линию. При подключении рекомендуется использовать трёхжильный кабель ПВС 3х4.

При этом нельзя забывать, что ток в сыром помещении наиболее опасен, поэтому соображения электробезопасности должны стоять на первом месте. Поэтому следует в обязательном порядке в дополнение к автоматическому выключателю устанавливать устройство защитного отключения.

Само по себе подключение провода не представляется чем-то сложным. Как правило, схема подключения приводится в инструкции. Под крышкой водонагревателя имеется клеммная колодка. К ней необходимо присоединить три жилы: фазу, рабочий ноль и заземление.

Следует иметь в виду, что категорически запрещается соединять заземляющий провод с рабочим нолём. Учитывая то огромное значение, которое имеет правильное выполнение всех электротехнических работ, поручить их рекомендуется профессиональному электрику.

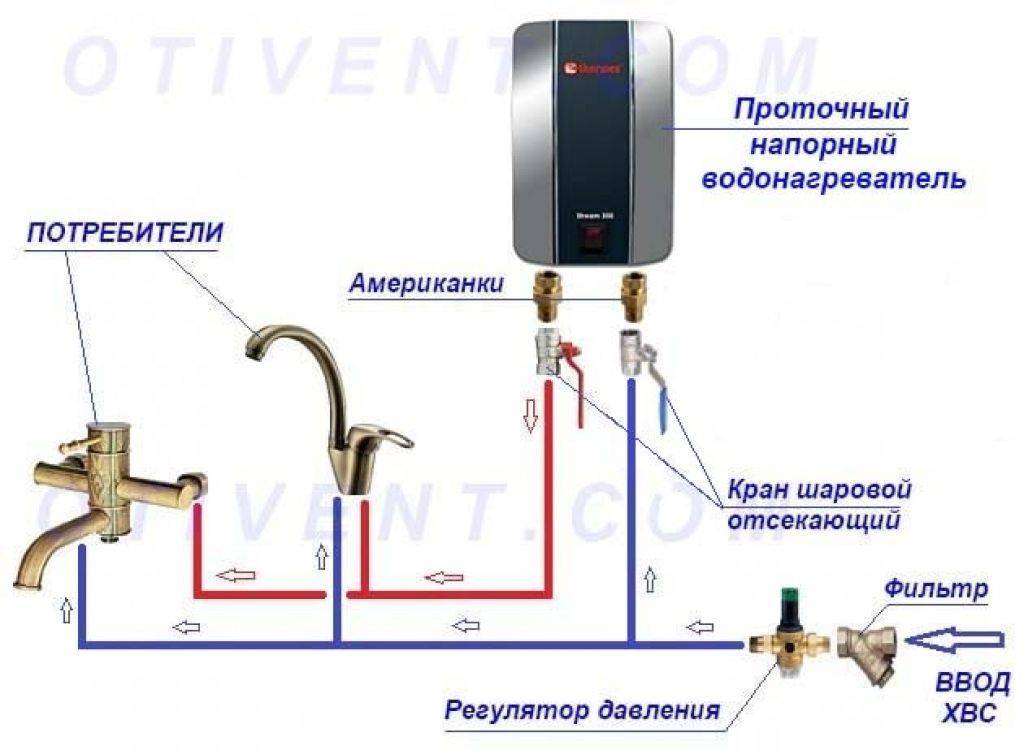

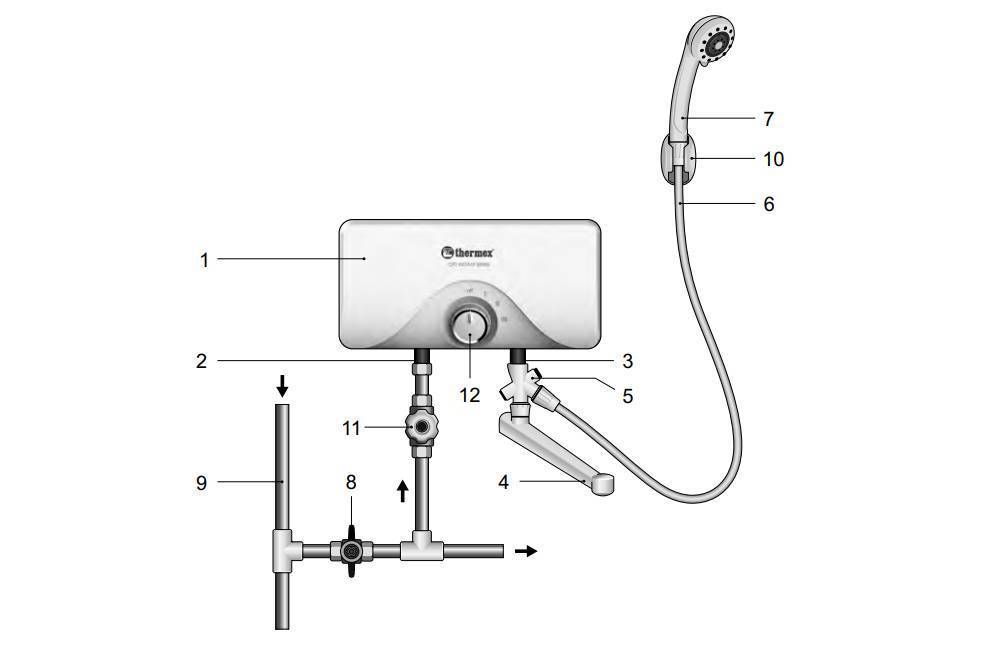

Проточный водонагреватель является одним из наиболее эффективных устройств в случае кратковременного отключения горячего водоснабжения. Он имеет множество преимуществ перед иными аппаратами, выполняющими аналогичные функции. Такие устройства удобны для применения и в городских квартирах, и в небольших дачных домиках. Монтаж водонагревателей не представляет особой сложности и вполне может быть осуществлён собственными руками.

Установка накопительного водонагревателя

Выбор места

Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.

Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.

Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.

Монтаж настенных креплений

Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.

Установка накопительного водонагревателя начинается с монтажа настенных креплений

Подключение к водопроводу

Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.

Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети

Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.

Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.

Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой

Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.

Подключение к электросети

Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.

Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

Водонагреватель обязательно необходимо заземлить

И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!

Если газовый водонагреватель не предусмотрен

В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.

Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.

Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.

Галерея изображений
Фото из

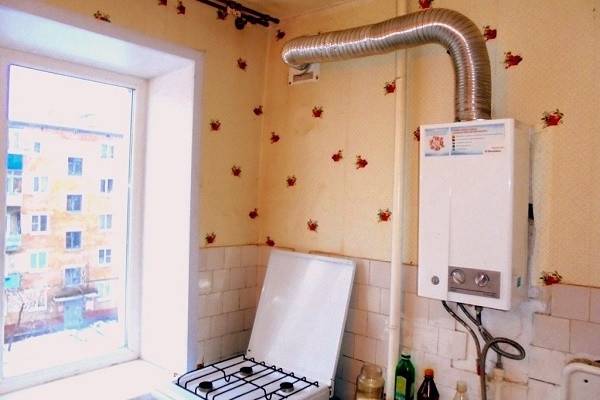

Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м² Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди

Проточный газовый водонагреватель

Производительный малогабаритный прибор

Эксплуатация колонки в частных домах

Преимущества газовой колонки

Компактные размеры проточного оборудования

Особенности размещения нагревателя

Два газовых водонагревателя в одном помещении

Монтаж нагревателя только в жилых домах и квартирах

Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора.

Порядок действий выглядит следующим образом:

1. Написать заявление в газораспределительную фирму.
2. Получить план из БТИ или Росреестра.
3. Предоставить выписку из Росреестра, подтверждающую право собственности.
4. Обратиться в профильную организацию для составления проекта.
5. Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.

После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.

Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)

Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.

Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)

Где устанавливают водонагреватель

Бойлеры делятся на несколько видов исходя из типа установки. Это могут быть:

Встраиваемые приборы. Их монтаж выполняется под раковиной либо в специально отведенных шкафах.

Настенные модели чаще всего покупаются для квартиры. Они занимают минимум места. К тому же можно выбрать вертикальный или горизонтальный способ размещения. Лучше всего его расположить в туалете или в ванной.

Что нужно знать, каких правил придерживаться перед монтажем техники:

• Следует располагать бойлер недалеко от точек забора. Чем меньше длина труб, тем меньше шансов замерзания воды.
• При покупке встраиваемой техники не нужно полностью зашивать ее в шкаф. Не стоит размещать прибор впритык к стене или другому оборудованию. Водонагревателю периодически требуется техническое обслуживание, а для этого нужно место.
• Заранее определитесь с моделью, чтобы подготовить все необходимое. Возможно, для проточного придется заменить проводку, а для накопительного — установить прочные крепления в стене.
• Приборы с большой вместительностью бака должны помещаться только на несущей стене. Самыми надежными креплениями считаются анкерные болты.

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к
сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение
к имеющейся розетке для стиральной машины – через вилку (конечно, при условии,
что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего
будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки.
Причин тому несколько.

Первое, работа с электропроводкой требует определенных
навыков и знаний и в случае несоблюдения определенных моментов при монтаже,
грозит поражением током или выходом из строя электроприборов.

Второе, вам будет с кого спросить за некачественную работу.
Конечно, если вы заключили договор с подрядной организацией.

Ну и наконец, не будет проблем с тем, какой провод выбрать,
какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии
электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

С чего следует начинать?

Перед тем, как приступить к работе по монтажу бойлера следует определиться с необходимым слесарным инструментом. Для установки водонагревателя понадобится

Необходимые инструменты и расходные материалы

рулетка, фигурная (крестовидная) отвертка, разводной ключ, пассатижи, маркер, монтажный уровень и дрель/перфоратор. Из расходных материалов нужны будут тройники, запорные вентили, пакля или лента ФУМ, уплотнительная смазка, резиновые прокладки, обратный клапан, а также анкера для крепления агрегата на стене.

Следующий шаг – определиться с габаритными размерами необходимого водонагревателя и найти место его будущей установки. Модели выпускаются в вертикальном или горизонтальном исполнении, могут иметь овальное или круглое сечение в поперечнике. Здесь следует исходить из места установки, которое должно отвечать таким требованиям:

• Давать хозяину возможность в течение всего срока его эксплуатации.
• Обеспечивать надежное крепление водонагревателя, что напрямую зависит от прочности стены.
• Иметь в непосредственной близости розетку для подключения бытового прибора

Что касается размеров изделия, то они напрямую зависят от вместимости водонагревателя. Чтобы выбрать подходящий вариант исходят из следующей формулы: для 1 человека – 30 л., для 2 человек — 50 л., для 3 человек и более – 80-100 л. Место установки выбирается с учетом того, чтобы не мешать проходу и обеспечивать безопасность хозяевам.

Вариант А установка накопительного водонагревателя

Шаг 1: крепление нагревателя

Пошаговая инструкция для установки накопительного водонагревателя проста и выполнима:

1. На выбранной стене отметить место для крепления агрегата. С помощью рулетки измерить расстояние между отверстиями анкеров прибора;
2. Нанести места отверстий на стену. С помощью перфоратора высверлить отверстия (2 или 4 в зависимости от конструкции);
3. Вставить дюбеля и забить или закрутить крючки.

Важное примечание для крепления устройства: нужно измерить расстояние от отверстий в анкерах до самой верхней точки прибора. Чтобы надеть его на крючки, должно быть соблюдено такое же расстояние на стене: от дюбелей до потолка плюс небольшой запас

Шаг 2: подключение прибора к водоснабжению

Когда устройство уже закреплено на стене, можно приступать к подключению водонагревателя. Самые простые и легкие условия для осуществления этой процедуры, когда выведены места подключения. Остается только соединить их с вводом и выходом прибора посредством труб или гибких шлангов. Герметичность соединения с помощью гибких шлангов обеспечивается уплотнительной резиновой прокладкой. Ввод холодной воды в нагревательное устройство обозначен синим цветом и именно на него устанавливается особый клапан, который позволяет сбросить избыточное давление. Для комфортного технического обслуживания рекомендуется установить дополнительный тройник перед запорным краном и подсоединить его. В дальнейшем он позволит спускать воду из резервуара

Важно обеспечить герметичность – наматывать фум ленту или нити с пастой на все места, где были произведены соединения

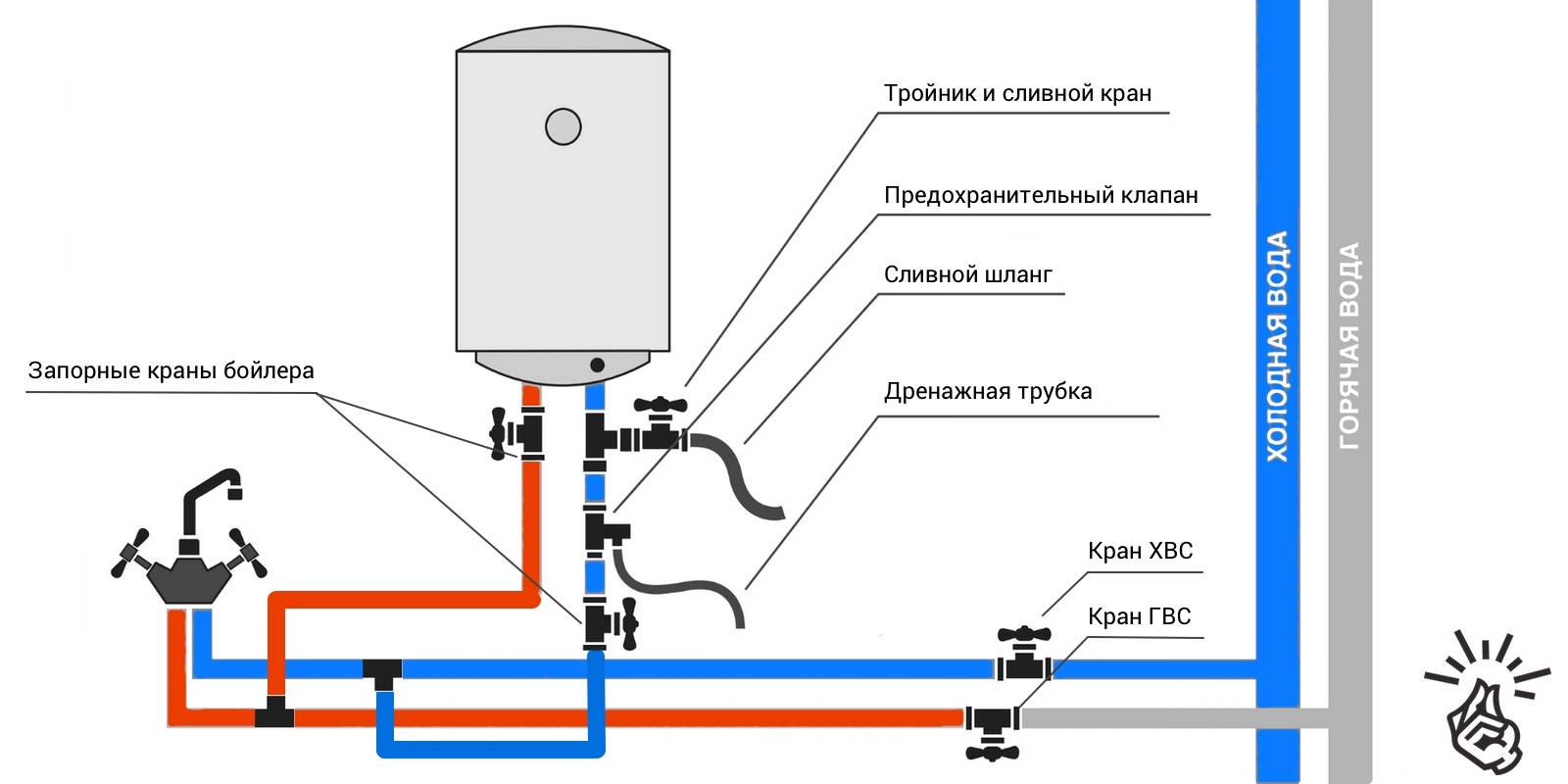

Стандартная схема подключения накопительного водонагревателя:

Выход горячей воды на приборе обозначен красным цветом. Его нужно соединить с краном горячей воды. После этого следует открыть вентили холодной и горячей воды, подождать, пока из крана для горячей воды выйдет весь воздух, и потечет вода. Одновременно отследить, нет ли нарушений герметичности в местах соединений.

//www.youtube.com/embed/i7Tt_zqVh7Y

Шаг 3: подводка электропитания

Следующий этап – подключение водонагревателя к питанию, где способ определяется лишь предпочтениями нового владельца водонагревательного прибора. Контакты на клеммах прибора обозначены следующим образом:

• А – фаза (коричневый провод);
• N – ноль (голубой цвет провода);
• Заземление (желтый или любой другой цвет в трехжильном кабеле).

После соединения следует подать напряжение. В результате, на устройстве загорится световой индикатор активности. Затем согласно инструкции производителя нужно отрегулировать температурный режим. Водонагревательное устройство накопительного типа установлено и готово к использованию.
