Инструкция по монтажу настенного кондиционера самостоятельно

Выбор места

С местом для установки наружного и внутреннего блока необходимо определиться еще на этапе выбора сплит-системы. От этого будут зависеть условия эксплуатации и эффективность работы климатического прибора. Сложнее всего правильно разместить внутренний блок системы. Он должен располагаться в таком месте, чтобы поток холодного воздуха не попадал прямо на место постоянного пребывания людей. Иначе возрастает вероятность переохлаждения организма, в результате чего простудные заболевания будут возникать довольно часто.

Размещение блоков сплит-системы

Минимальная высота установки кондиционера в квартире — 1.8 метров. При этом между корпусом и потолком также должно быть определенное пространство, которое не должно быть менее 10 см. Внутренний блок должен располагаться таким образом, чтобы не перекрывался поток воздуха. Следует размещать прибор подальше от потенциальных источников тепла, в том числе осветительных приборов или бытовой техники

Не менее важно при монтаже системы учитывать наличие розетки для электроснабжения устройства. Осуществлять подключение через удлинитель крайне нежелательно

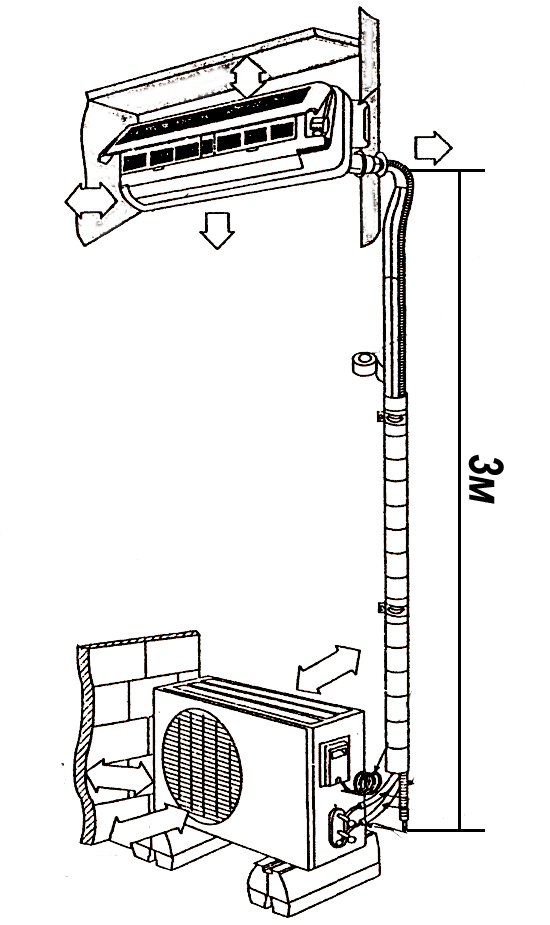

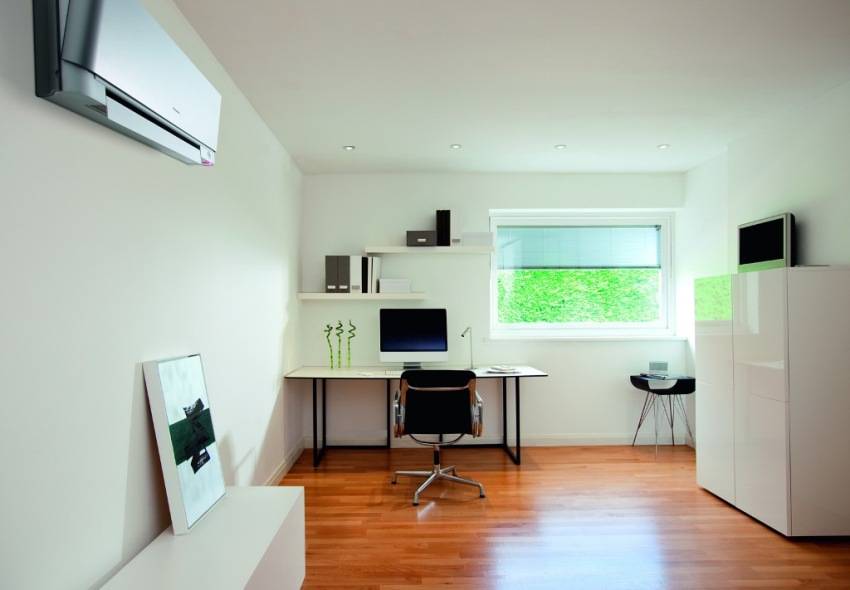

Правило размещения внутреннего блока сплит-системы

При выборе места для наружного модуля также требуется соблюдать несколько правил. Устройство необходимо размещать в таком месте, где не будет препятствий для отдачи нагретого воздуха и конденсата. Очень важным фактором является прочность и несущая способность покрытия. Устройство довольно тяжелое, а потому для фиксации используется металлический кронштейн, вес которого должна выдерживать стена.

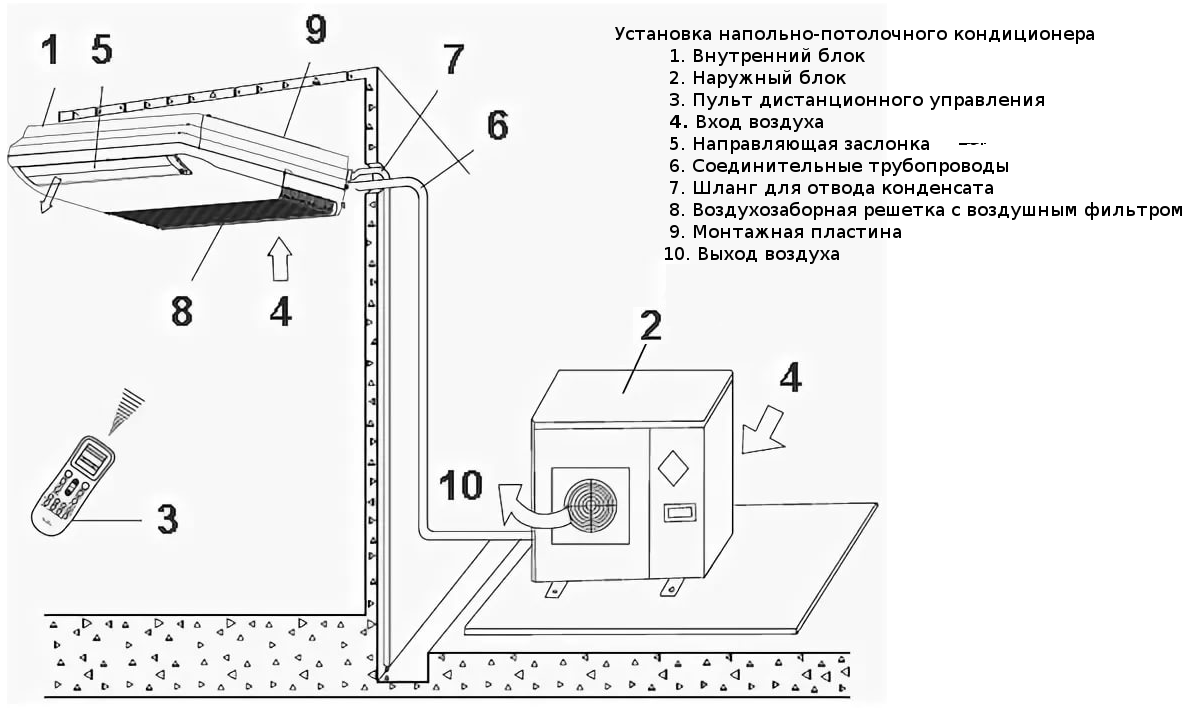

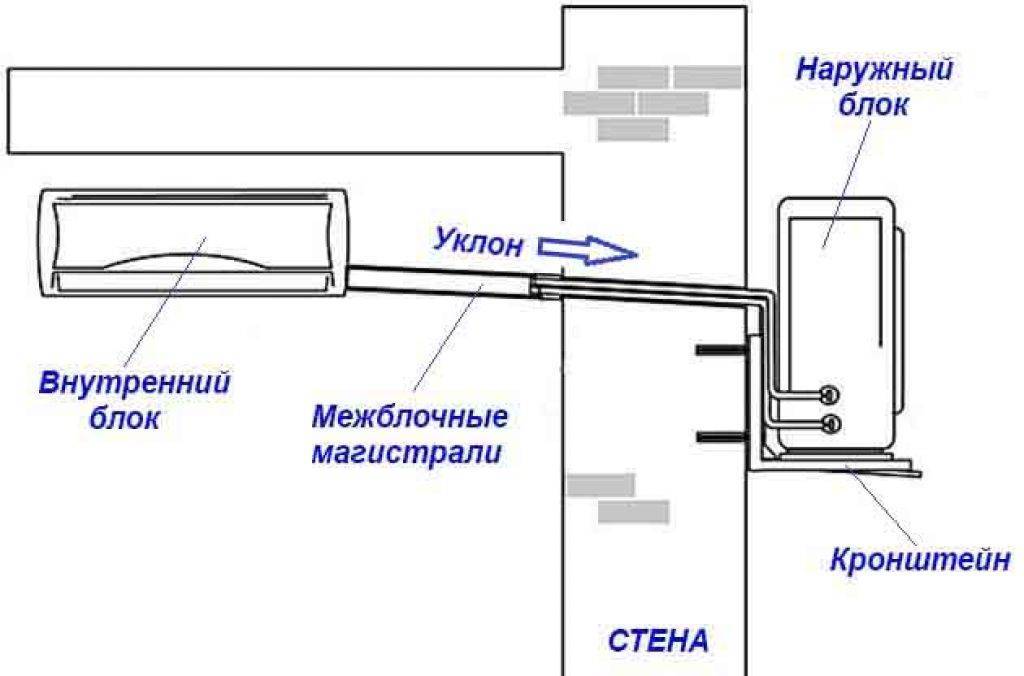

Схема монтажа сплит-системы

Отметим, что самостоятельная установка домашнего кондиционера сводится не только к тому, чтобы повесить внутренний и наружный блок. Между ними прокладывается трасса, по которой циркулирует холодильный агент. Закладные для трассы желательно подготовить заранее, до начала всех монтажных работ. Как правило, для этих целей используют штроборез и делают это при ремонте помещения. Реже трассу оставляют снаружи, закрывая ее декоративным коробом.

Трасса кондиционера

Минимальная длина трассы составляет 3 метра. При этом может допускаться перепад высоты между наружной и внутренней частью транспортного канала. Допустимая разница высоты определяется, исходя из мощностных характеристик оборудования, и может компенсироваться путем дозаправки дополнительного объема фреона.

Монтаж наружного блока кондиционера

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Как проложить трубы

Прокладка труб кондиционера

Медные трубы нарезают с запасом на изгибы (запас примерно метровый). Выгибая трубки, следует применять специальные инструменты, чтобы не возникли вмятины, складки, морщины, растягивания меди.

Дальше на эти трубки натягивают для теплоизоляции пенополиуретановые шланги. Здесь поролон не подходит, ведь срок эксплуатации этого уплотнителя небольшой. Затем на трубки надевают резьбовые фланцы таким образом, чтобы резьба располагалась у конца трубки.

Развальцовка

Развальцовку трубок следует выполнять крайне аккуратно, нельзя допускать образование в металле канавок и трещин. Гайка должна надеваться на вальцовку без усилий. Затягивать ее желательно динамометрическим ключом, тогда из гайки не станет выдавливаться развальцованное соединение.

И наконец к патрубку стока подсоединяется отрезок пластиковой трубы, обладающей армированным корпусом. Крепится резьбовым фланцем (если он имеется в комплекте) или же куском термоусаживаемой трубы. Дренажную трубку необходимо отвести от несущей стены подальше.

Пришло время завести трубы в отверстие и выровнять. С наружной стороны стены трубы крепятся к стене хомутами, крепление должно быть плотным (рядом проходит электрический кабель). Трубопровод подсоединяется к внешнему блоку. Свободные места в отверстии заполняют силиконом или же монтажной пеной.

Проверка на герметичность

Наружные соединения проверяются на герметичность обычным способом: используются велосипедный нанос и мыльный раствор. Если обнаружится пропускание воздуха, нужно будет плотнее затянуть резьбу. По завершении проверки мыльный раствор вытирают тряпкой или салфеткой.

Закачка хладагента

Закачка хладагента

Пришло время закачать хладагент из баллона в систему. Следует подключить к баллону переходник, затем манометр. После этого резервуар заполняется. Нужно отслеживать давление.

После завершения этого процесса на кондиционере включается автомат-разъединитель. Дальше происходит самостоятельный вход системы в тестовый режим.

Можно рассчитывать, что система заработает без сбоев. То есть отметится равномерная циркуляция охлажденных воздушных потоков. Тогда можно закрывать проделанные в стене отверстия, прибрать мусор и наслаждаться комфортным микроклиматом.

Видео: Монтаж кондиционера своими руками:

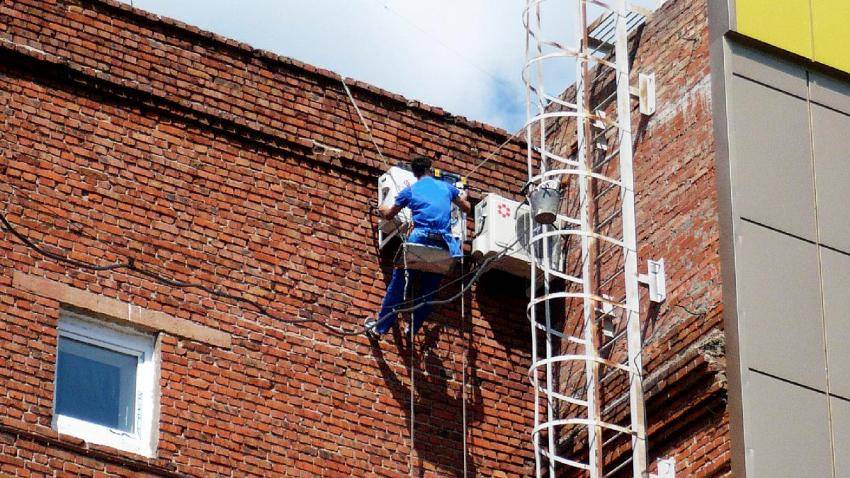

Установка наружного блока

Если кондиционер устанавливается в частном доме, тогда наружный блок разместить несложно. Зато его установка на корпусе многоквартирного строения вызывает много вопросов.

Кондиционер крепится таким способом, чтобы его можно было достать с балкона. Ведь агрегат периодически придется обслуживать.

Установка наружного блока

Крепить блок лучше всего на северной или же восточной стороне окна (балкона). Желательно установить систему в нижней части своей наружной территории. Тогда к системе при потребности проще будет дотягиваться, открыв окно.

Используя такой инструмент, как уровень, размечаются места крепления кронштейнов. В стене сверлятся отверстия для установки анкерных болтов.

Чтобы провести межблочную коммуникацию, сверлится сквозное отверстие. Достаточный диаметр – 8 см. Если стена кирпичная, желательно сделать отверстие между кирпичами, по месту их укладки. Тогда и отверстие выйдет более аккуратным, и усилий будет затрачено меньше.

Дальше проводится подключение системы, а также заделка образовавшегося зазора. Прежде чем приступать к последующему этапу установки конструкции, следует убедиться, что наружный блок укреплен достаточно надежно.

Мощность кондиционера

Мощность — это самый важный параметр прибора. Можно выделить три направления, которые указываются производителем. Это мощность охлаждения, нагрева и потребляемая мощность.

Мощность охлаждения (Холодопроизводительность)

Мощность охлаждения — самая важная характеристика, которая выражается в кВт либо BTU. Если с мощностью в кВт все понятно, то BTU — это британская тепловая единица. Именно в них ранее и измерялась мощность кондиционера. От мощности прибора зависит площадь, которую он сможет охладить в нормальном рабочем режиме. Под нормальным режимом подразумевается работа прибора, без постоянных высоких нагрузок на компрессор, которые возникают в следствии не правильно рассчитанной мощности прибора и величины помещения. Таким образом, если поставить сплит-систему, рассчитанную на охлаждение комнату из 20 квадратных метров, в комнату размером в 30 квадраных метров, то из-за нехватки мощности прибор будет всегда работать на повышенных нагрузках, что бы обеспечить выставленную температуру, что приводит к быстрому износу запчастей, и как следствие, скорейшем выходе прибора из строя.

При самостоятельно расчете мощности кондиционера для помещения, следует рассчитывать что 1 кВт (3412 BTU/h) холодопроизводительности кондиционера способен обеспечить 10 м. кв. площади помещения со стандартной высотой до потолка (2,5-3 м.). Таким образом6 для помещения, размером в 25 кв.м — необходимая мощность 2.5 кВт (примерно 9000 BTU).

Так-же, для самостоятельного расчета можности кондиционера Вы можете воспользоваться данной таблицей:

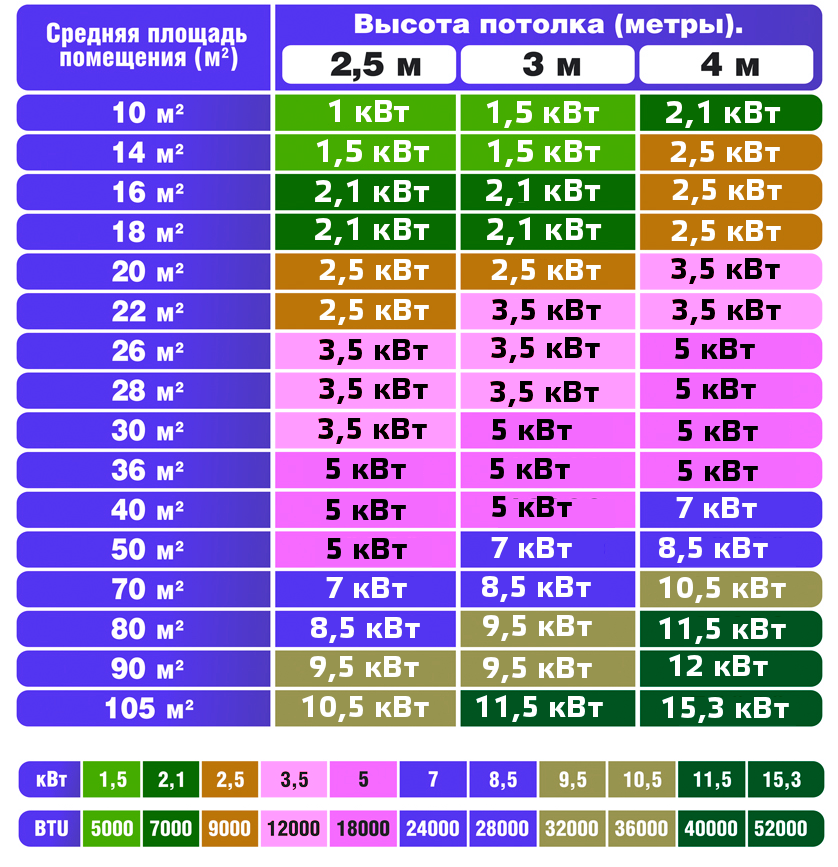

Расчет мощности кондиционера

Мощность обогрева (Теплопроизводительность)

Мощность обогрева — аналогичная характеристика холодпроизводительности. Измеряется и рассчитывается она полностью аналогичным образом, но только для тех устройств, которые имеют такую функцию. Сегодня это большинство бытовых сплит-систем, но встречаются и те модели, которые не поддерживают функцию обогрева.

Мощность электропотребления

Данный параметр не редко путают с холодпроизводительностью или теплопроизводительностью, посколько он так-же измеряется в кВт. Но это немного другое. Мощность электропотребления кондиционера — это характеристика, которая выражает количество потребляемой электроэнергии прибора. Она так-же может быть различной (минимальная, максимальная, номинальная) — и как правило, в несколько раз ниже мощность охлаждения. Таким образом, при мощности охлаждения в 2.5 кВт — кондиционер потребляет примерно 0.8 кВт — меньше чем утюг, электрочайник и многие другие бытовые электроприборы.

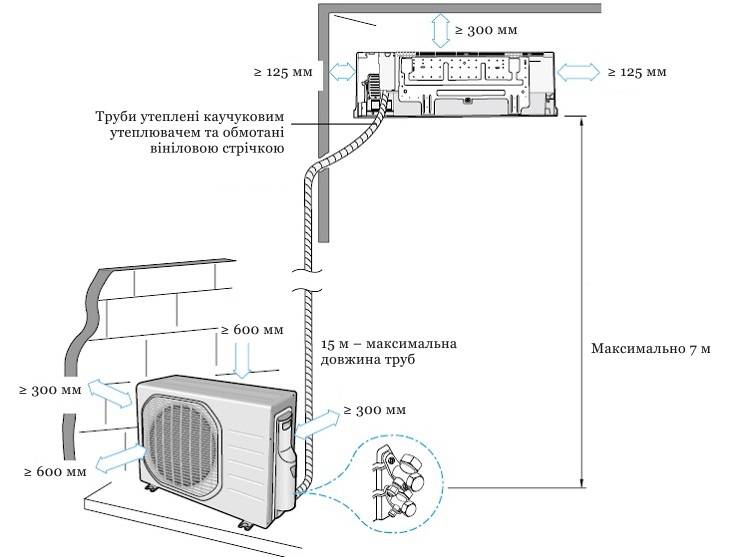

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

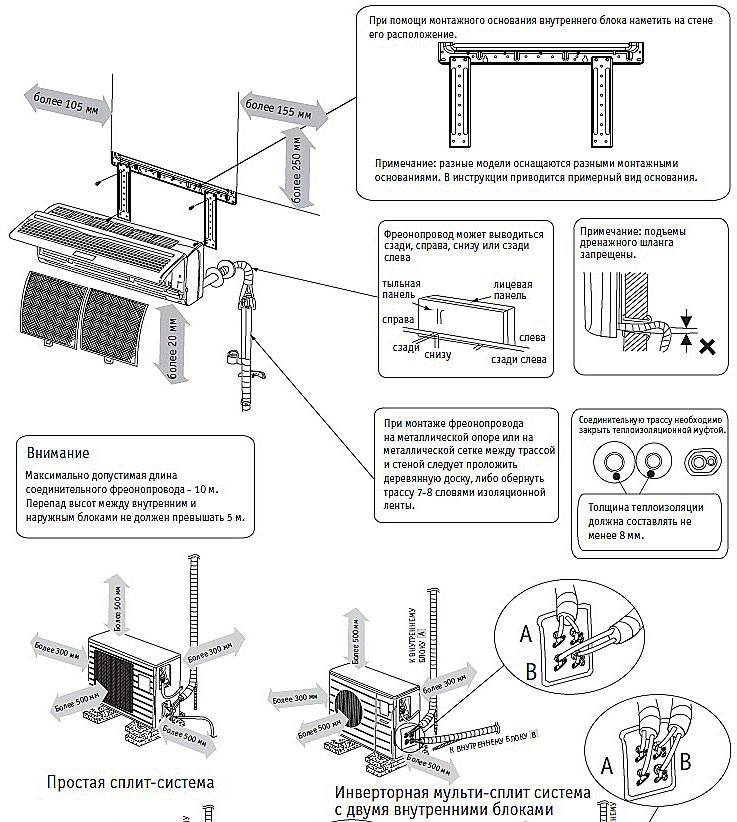

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

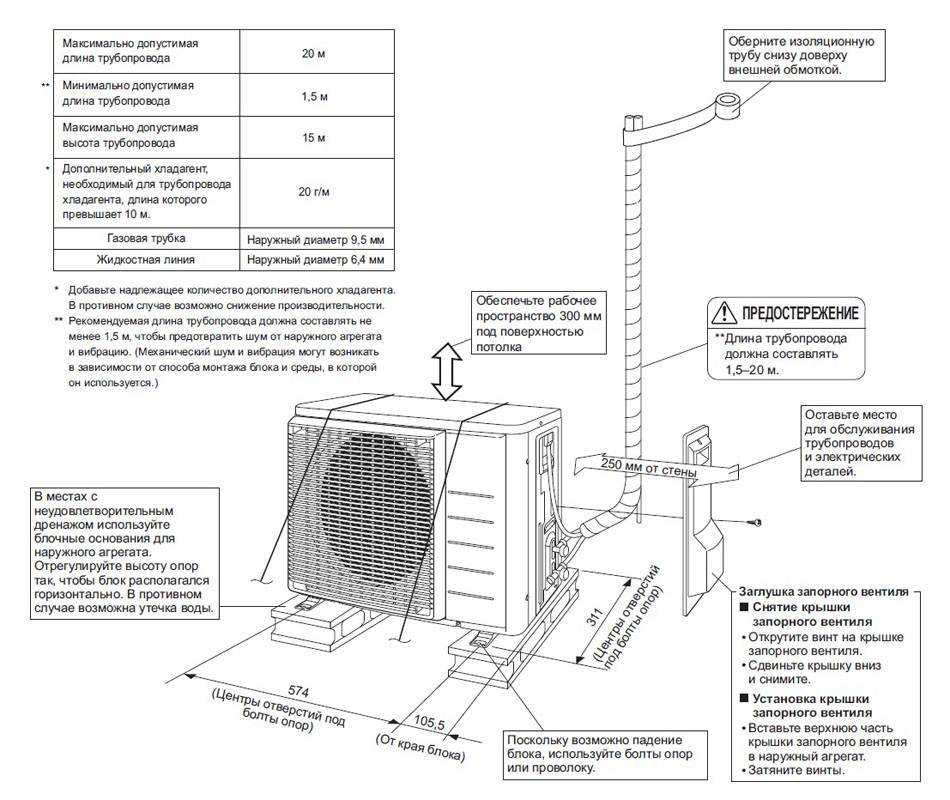

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

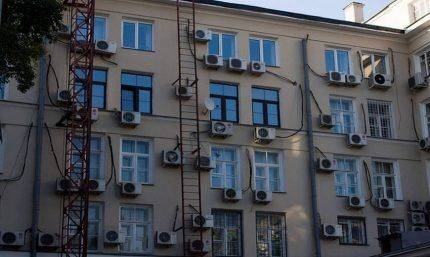

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Дополнительная заправка фреоном

Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.

Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.

Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.

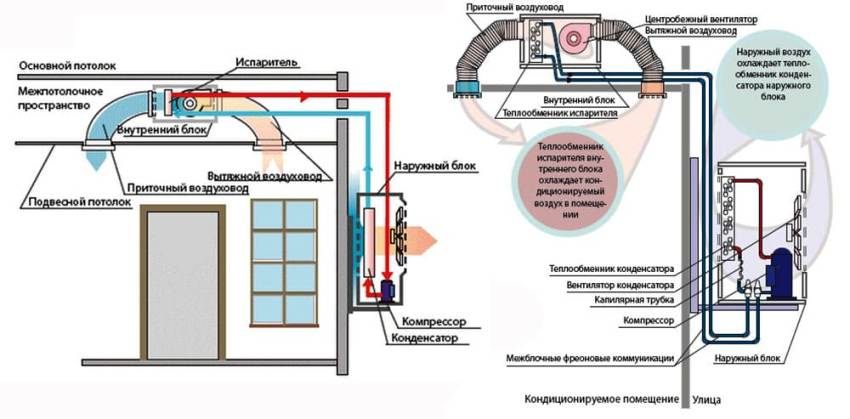

Внутреннее устройство кондиционера и принцип его работы

Перед тем как поставить кондиционер в доме или квартире, обязательно нужно ознакомиться с принципом работы этого прибора, а также с его конструкционным строением. Эти знания позволят не только ускорить монтажные работы, но и выполнить их правильно.

Кондиционер состоит из компрессора и испарительного блока, соединенных между собой трубками

Сплит-системы состоят из испарительного блока и компрессора. Эти элементы соединены между собой трубками. Для монтажа внешнего блока или компрессора используется плоскость наружной стены, а испаритель размещается в помещении. В дорогих моделях климатического оборудования может присутствовать несколько внутренних блоков. Все они подключаются к одному компрессору.

Принцип действия сплит-систем:

1. Под воздействием высокого давления через сопло подается хладагент в камеру испарителя.
2. Там рабочее вещество расширяется и закипает. Формирующиеся в процессе этого пары поглощают тепло.
3. В результате этого процесса образуется водный конденсат, который оседает на радиаторе в испарительном блоке.
4. Оттуда влага поступает в специальный резервуар и через трубку выводится из помещения.

Во время работы кондиционера с рабочим веществом происходит следующее:

1. Компрессор осуществляет откачку испарений и повышает давление.
2. Происходит нагревание рабочего вещества, которое из жидкого состояния переходит в газообразное.
3. В виде плотного тумана хладагент попадает в камеру для сбора конденсата.
4. Вентилятор охлаждает пары конденсата, который снова переходит в жидкое состояние.
5. Затем рабочее вещество, движимое давлением, снова поступает в сопло испарителя. Цикл повторяется.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера

Эффективность климатического оборудования, а также расход электричества зависят от того, в каких условиях работает кондиционер. Если поблизости установлен обогревательный прибор, то потребление электроэнергии возрастет.

Последовательность действий при установке кондиционера

Ответственную часть определяет расположение наружного блока. Энтузиасты предлагают оборудовать ящиком балконы. Избегайте вести установку кондиционера, забыв оценить будущую работоспособность. Длина коммуникаций кондиционера жестко задана. Монтируют медных трубок, сколько дает комплект. От разницы будет незначительно меняться давление канала, приводя к выходу кондиционера за пределы допустимых режимов:

1. Слишком малое давление фреона режимные температуры не выдерживает. Нарушится процесс охлаждения компрессора кондиционера, вызывая повышенный износ агрегата.
2. Излишне высокое давление поднимает температуру кипения фреона. Часть жидкой фазы попадет в компрессор кондиционера, вызывая поломку.

Мастера отслеживают давление фреона контура кондиционера иногда по шкале барометра, более точный температурный метод. К входу внешнего блока на сторону низкого давления (толстая трубка) присоединяют коллектор, по шкале с рисками находят точку кипения. Достаточно измерить температуру паров (температуру трубки), делая вывод об избыточности/недостаточности массы фреона. Профессиональные мастера обрезают инструментом трубки, обвальцовывают концы, предварительно одев гайки, выполняют монтаж по месту. При необходимости медная проводка наращивается пайкой.

Паяный шов выходит один, удваивая надежность соединения. Понятно, без инструмента развальцевать трубку не получится, обывателям больше подходит метод муфт. Перед пайкой концы зачищаются, выравниваются, чтобы избежать попадания внутрь инородных тел, затрудняющих работу компрессора (оборудование попросту поломается, попади внутрь твердое тело).

Трубки начинают вести внутренним блоком в направлении внешнего, пробивая местами стены. Точки стыков изолируют (как и тракт движения фреона). Дренажная трубка, провод питания внешнего блока (через внутренний) идут одной связкой. Медные трубки просто накручивается с заданным натягом, дренажные стыкуются внахлест, обматываются сантехнической лентой (фумилента, фумлента). Электрический провод монтируется по месту, за ушки-клеммы. Прибор мощный, не рекомендуют кондиционер включать в типичную розетку. Прокладывают провод щитка распределения сети 230 вольт, ведут монтаж стандартными методиками. На колодку. Старайтесь избегать скруток.

К внешнему блоку идет подключение медных трубок на гайки согласно толщине. Сторона высокого давления более тонкая. Сервисный патрубок стороны низкого давления найдете, отыскав толстую трубку. Давайте рассмотрим стык подробнее. В нижней части левого бока внешнего блока пара патрубков Г-образной формы. На торце каждой крышка (шестигранный ключ), скрывающая бронзовую арматуру (кран). Оба патрубка в начальном состоянии перекрыты, внутри внешнего блока собран фреон.

Инструмент вакуумирования

Прежде чем начинать заправку, проведите вакуумирование системы. Шаг освобождает тракт фреона от влаги, воздуха. Проводится вакуумирование компрессором (вакуумным насосом), пока давление упадет до нуля. Затем прибор поработает некоторое время (5 минут), гарантированно удаляя конденсат, если таковой засел в испарителе. Затем необходимо перекрыть кран коллектора. Пришло время аккуратно выпустить фреон. Открывается сперва вентиль тонкой трубки внешнего блока, затем – толстой. Давление постепенно должно сравняться, запускаем компрессор. Производится оценка достаточности количества фреона. Разница между температурой кипения и температурой паров укладывается в диапазон 5-8 градусов Цельсия. Разница меньше допустимой – хладагента слишком много. Превышение 8 градусов требует добавить из баллона нужное количество, контролируя температуру.

В двухпозиционном коллекторе емкость с фреоном подключается на место насоса. Причем нужно стравить воздух соединительной трубки, на секунду открыв правый кран коллектора. Затем начинают заправку. Монтеры Розенбергер утверждают: баллон полезно перевернуть вверх ногами, если только фреон не R22. Пайка ведется серебряным сплавом не менее 5% содержания, другим подходящим флюсом. Олово с медью, любой другой металл, образуют электрохимическую пару, эксплуатируя, избегайте попадания воды.

Заправка фреоном кондиционера

Как в баке водонагревателя – начнется процесс коррозии. Следовательно, возможны будут утечки. Не опасно, как в газовом хозяйстве, просто придется вызвать сервисную группу подзаправиться. Некоторые фреоны ядовиты, иные разрушают озоновый слой. Произойди утечка, концентрация не достигает взрывоопасной.

Что выгоднее: профессиональный монтаж или установка сплит-системы своими руками

Цена установки кондиционера зависит от сложности работ, от мощности и размеров оборудования. Чтобы сравнение было корректным, в качестве основы можно рассмотреть стоимость профессиональных услуг по монтажу бытового прибора небольшой мощности, например, 3,5 кВт.

Данная услуга включает:

• монтаж и подключение обоих блоков;
• прокладку жгута (до 5 м);
• формирование сквозных отверстий в стене.

Также в стоимость установки кондиционера включены затраты на расходные материалы. В среднем профессиональный монтаж маломощных сплит-систем обходится клиенту в 5500-8000 руб.

Средние расценки на аренду инструмента и закупку материалов для установки кондиционера в квартире своими руками:

1. Перфоратор («Макита») – 500 руб./сут.
2. Двухступенчатый насос – 700 руб./сут.
3. Установочный комплект + коммуникации (5 м) – 2500 руб.

Самостоятельный монтаж сплит-системы экономит от 1500 до 4000 рублей

В некоторых случаях оборудование отдается в аренду только под залог. Он составляет примерно 4000-8000 руб. Величина залога зависит от стоимости оборудования, взятого в аренду. Если требуется вальцевание труб, то к указанному перечню придется добавить наборы инструментов, предназначенные для этих целей. Стоимость их аренды составляет 350-500 руб./сут.

Общая сумма достигает 3700 руб. К этому значению нужно прибавить 10%, которые покроют непредвиденные затраты и покупку расходных материалов. В итоге получится около 4000 руб. Это значит, что самостоятельный монтаж сплит-системы экономит от 1500 до 4000 руб.

Стоит отметить, что минимальные суммы на профессиональную установку не всегда включают полный перечень работ. Возможно, за некоторые из них клиенту придется доплачивать дополнительно. С учетом этого можно прийти к выводу, что экономия составляет около 2500-3500 руб.

В стоимость установки кондиционера включены затраты на расходные материалы

Принцип работы кондиционера

В основе принципа действия бытовых кондиционеров лежит нагрев хладагента. В процессе испарения, он поглощает тепло с поверхности – происходит образование конденсата, за счёт чего снижается температура воздуха.

Технические характеристики

Оборудование получает питание от электросети. Диапазон значений его энергопотребления – 1-2,5 кВт/ч. Мощность является тем параметром, от которого зависит, на какую площадь будет распространяться работа агрегата.

Назначение прибора

Бытовые кондиционеры нужны, чтобы остужать воздух в квартире. Наиболее востребованные места установки этих устройств – спальная комната и кухня.

Некоторые экземпляры могут не только остудить, но и подогреть воздух. Данную опцию обычно применяют перед началом отопительного сезона, когда в домах уже холодно, а отопление еще не дали.

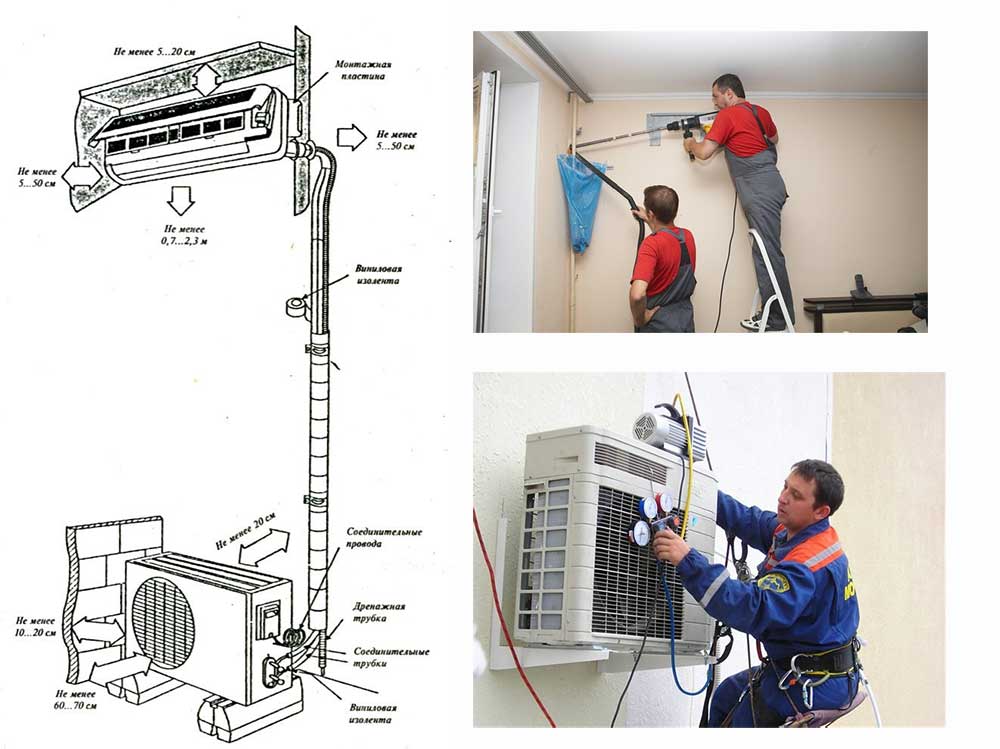

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

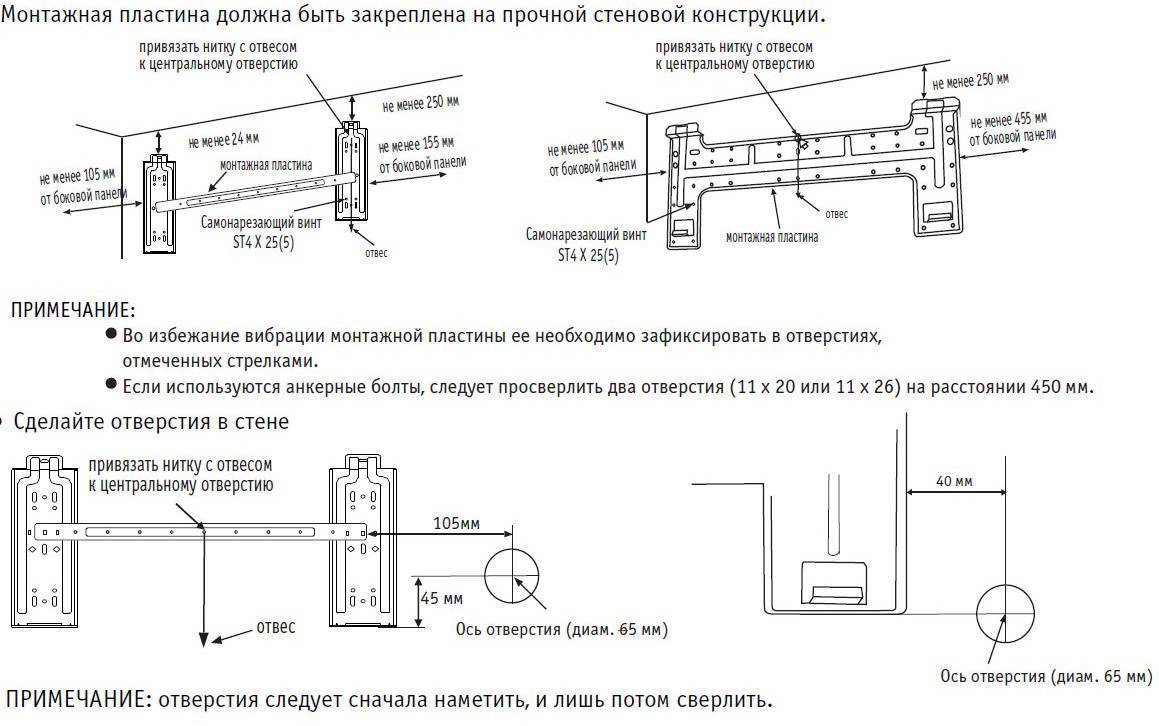

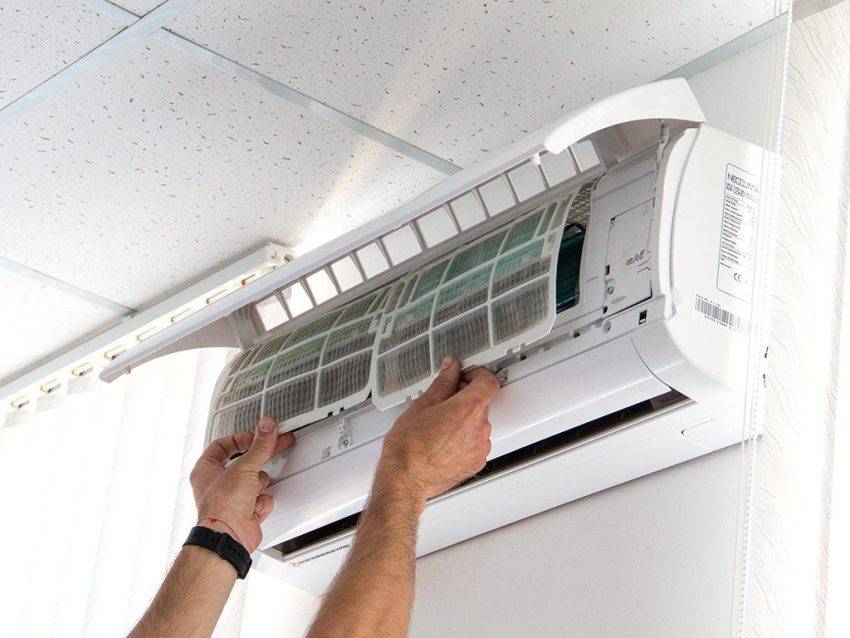

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

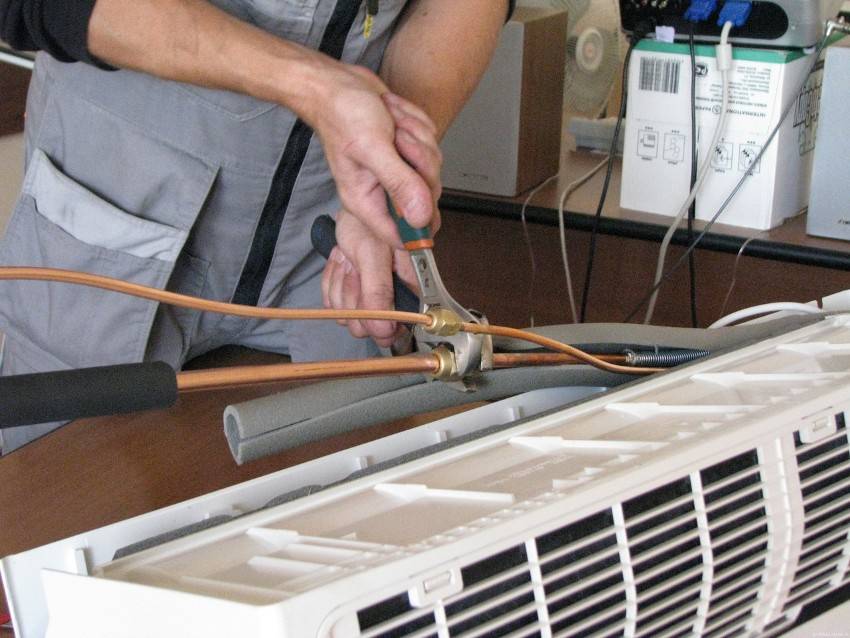

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

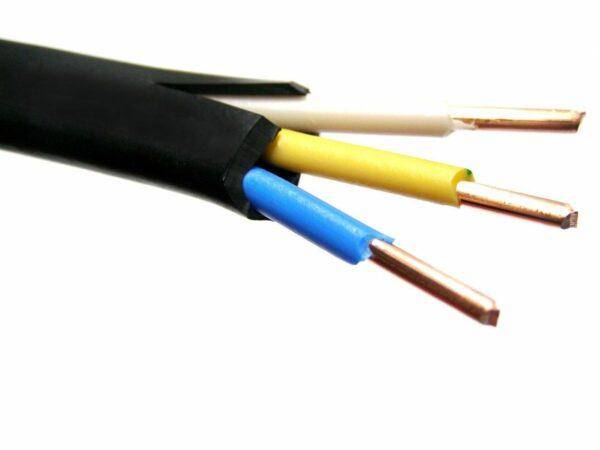

Какой кабель выбрать

При выборе провода нужно ориентироваться на тип сети квартиры. Она бывает двух и трехлинейная. В современных квартирах в розетках есть заземление. Поэтому для подключения кондиционеров применяется трехжильный кабель. Сечение его проводников выбирают по мощности будущей сплит системы. В справочниках по электротехнике есть все необходимые данные. Также не составит труда определить площадь сечения провода при помощи онлайн калькуляторов в интернете.

К примеру, для режима длительной работы кондиционера выбирают:

• для устройств с мощностью до 3 кВт достаточно сечения 2 кв.мм;
• для мощности от 3 до 5 кВт выбирают кабель 2.5 кв.мм;
• мощность 7 кВт потребует медного кабеля сечением 4 кв.мм.

Кабель выбирается и по характеристикам изоляции. Например, предназначенное для улицы изделие будет чрезмерно дорогим. Оптимальным по соотношению цена-качество кабелем является тип ВВГ. Он выполняется в ПВХ изоляции, срок службы изделия составляет 30 лет. Выпускается и плоская модификация данного кабеля под маркировкой ВВГ-П, а также негорючая ВВГнг.

Принцип работы кондиционеров

Схема работы кондиционера основана на реализации чёткой последовательности, а именно:

1. Осуществляется подача хладагента посредством сопла в испарительный блок.
2. Попадая в камеру испарителя, вещество активно изменяет форму, температуру (закипает), начинает поглощение тепла.
3. В это время внутри системы происходит выделение водного конденсата и оседание его на радиаторе.
4. Из радиатора по специальной трубке жидкость транспортируется в резервуар, и выводится за пределы рабочей территории.

Следует отметить, что эффективность работы системы и потребления электрической энергии, установленной своими руками, напрямую зависит от условий эксплуатации и правильности монтажа.

Для того что бы продлить срок эксплуатации оборудования монтаж такового должен производиться только в соответствии с предоставленными расчётами и схемой расположения блоков, на которой будут указано точное расположение и прокладка системы.

Как выбрать идеальный кондиционер для дома и квартиры
