Вероятные ошибки
При подключении чаще всего допускаются следующие ошибки:
Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной
Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм. Кабели меньшего диаметра использовать нельзя
Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.
Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.
При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.
Монтаж вентиляторов крышных
Для сооружений и зданий с жесткой кровлей организация устройства для пробивки кровли освоена и проста в исполнении. Проход выполнен в виде каменного ленточного фундамента, на котором установлены вентилятор и оборудование. Стык является практически продолжением вентиляционной шахты. Однако такое расположение прохода не всегда решает проблемы изоляции примыкания и крепления вентиляционного оборудования.
При установке кровельных вентиляторов нельзя рассчитывать на стандартизированное и универсальное техническое решение для установки прохода в мягкой кровле – такого решения в настоящее время не существует. Однако растущее количество зданий с мягкой кровлей приводит к тому, что интерес проектировщиков к этой проблеме возрастает. Поэтому было разработано несколько методов строительства перехода с мягкой кровлей.
Поскольку вентилятор имеет разные размеры и по-разному монтируется на крыше, опорные конструкции также отличаются. Многие специалисты используют для их классификации общее название SMKV (системы крепления крышных вентиляторов).
Вытяжной элетрический вентилятор
Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.
Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.
Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.
Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.
Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.
На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.
Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.
Типы вентиляторов в ванную комнату и туалет
Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.
Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.
Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.
Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.
Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.
5 Как сделать вентиляцию в ванной и туалете

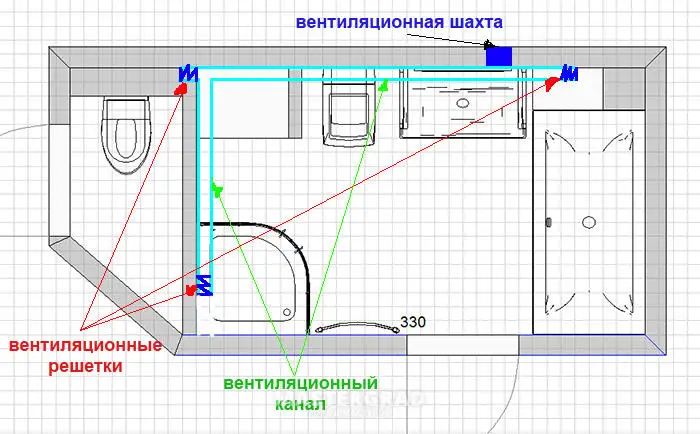

Вентиляция большого городского дома обходится, в большинстве, без дополнительных воздуховодов. В нише общего шахтного канала, если он размещается сразу за стеной санузла, монтируют вентилятор. В случае размещения канала за стеной туалета и наличия перегородки с ванной поступают по-другому: устанавливают вентиляционные решетки с обеих сторон стены.
Возможно использование комбинированного варианта. Отверстие для вентиляции в ванной обычно позволяет установить вентилятор. Если его поставить, произойдет взаимодополнение принудительной и естественной систем – самый оптимальный вариант. Но если канал вентиляции далеко, его нужно подвести в вентилируемое помещение.
Лучший вариант – комбинированный (в вентиляционное отверстие устанавливается вентилятор)
Для этого используются короба. Они бывают прямоугольными, круглыми или гофрированными. Пластиковые короба прямоугольной или круглой формы предпочтительнее: они плохо проводят шум от вентилятора, воздух не встречает сопротивления на своем пути. Гофрированные могут быть жесткими или мягкими. Их используют в местах, сложных для подвода или на небольших расстояниях.
Монтаж вытяжки требует соблюдения правил:
- ее размещают на противоположной от входной двери стене, как можно выше: установка в стену с дверью снижает циркуляцию;
- узкое канальное отверстие расширяют перфоратором, в широкое ставится пластиковая труба;
- вентилятор полностью утапливают в шахту, крепят дюбелями, саморезами, герметиком и закрывают решеткой;
- электропроводку выполняют закрытой: прячут в стену или короб.
В ванной часто можно встретить подвесные, натяжные или фальш-потолки. Вентиляция в санузле проектируется и устанавливается до устройства потолка. Если отверстие в шахту размещено ниже подвесного потолка, следует задуматься о вентиляции пространства. Воздушный поток между потолками обеспечит решетка недалеко от вентиляционного отверстия. Если вход в шахту размещается выше фальш-потолка, вырезают несколько вентотверстий, в одном из них размещают вентилятор.
Монтаж принудительной вентиляции с нуля
Когда устройства вытяжки изначально нет совсем и нужно начинать работы с чистого листа, не стоит пугаться. Зачастую сделать это гораздо легче, чем переделывать старую систему.

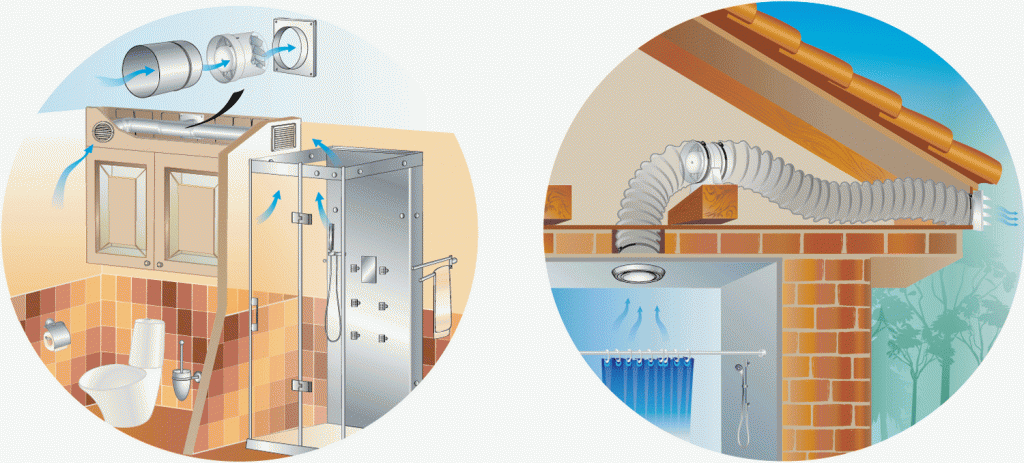

Сначала определяется способ монтажа – через стену или сквозь отверстие в потолке. Для этого нужно высчитать, какой тип будет максимально эффективным, удобным.
Способы монтажа вентиляционного канала
Первым делом, независимо от типа установки, определяется требуемая мощность, размеры отверстия под установку шахты и вентилятора. При выборе потолочной проводки канала в потолке делается отверстие под будущую шахту.

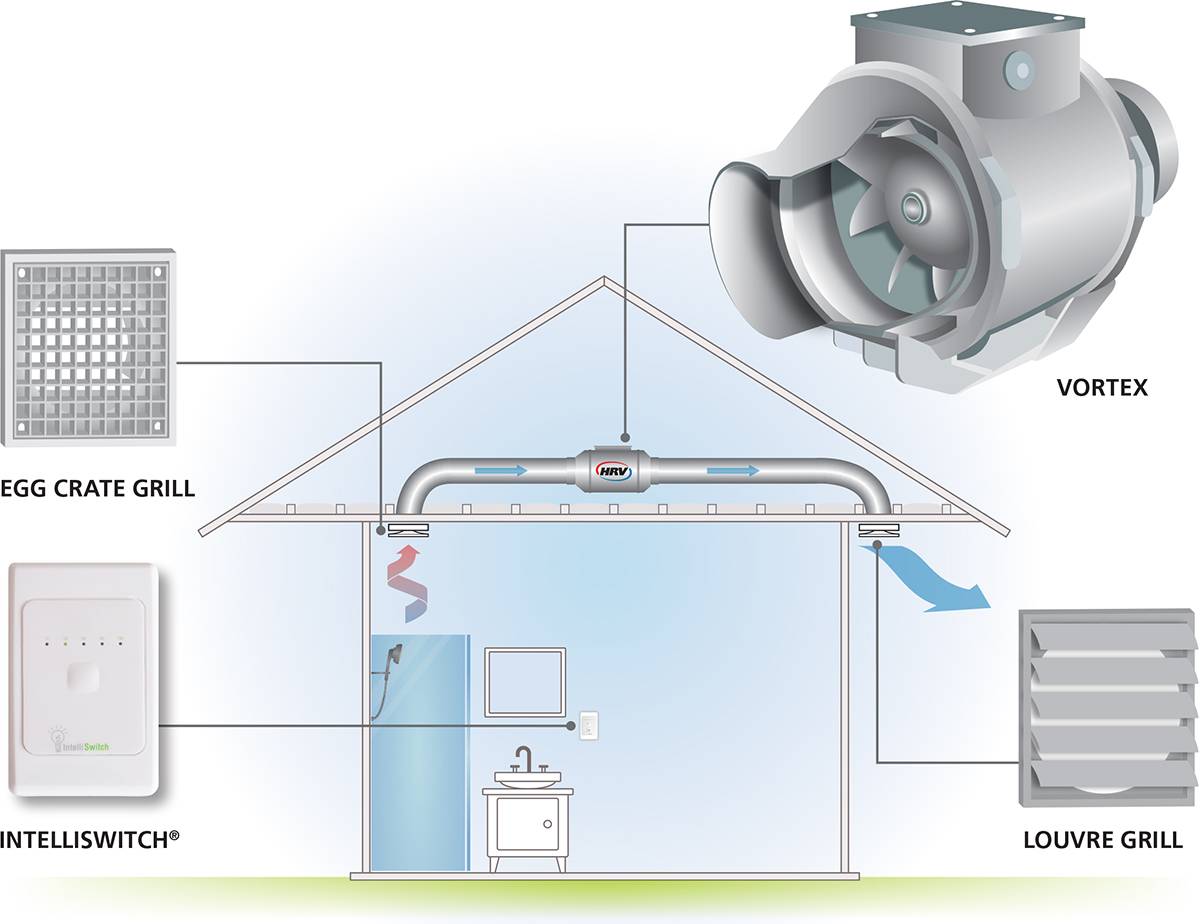

Далее она монтируется. На чердаке обустраивается отдельный вывод под воздухопровод с выходом на улицу. После подготовительных работ устанавливается вентилятор, подключается к электрической сети. Определяется метод включения/выключения кулера.
После обеспечения оттока нужно организовать стабильный приток воздуха. Иначе вентиляция будет неэффективной, и все старания будут напрасны.
Обеспечивается приток свежего воздуха путем проделывания отверстий в дверном полотне. Рекомендуется делать это внизу двери, на расстоянии 2-5 см от пола. Также возможен вариант создания вентиляционной щели. Для этого делается зазор между дверью и полом высотой 2-3 см.
Отдельно стоит упомянуть, что бывают устройства, позволяющие сделать гибрид принудительной и естественной вентиляции. Они представляют собой, как правило, корпус с вмонтированным прибором с лопастями и дополнительными решетками, которые позволяют воздушным массам двигаться естественным путем.
Виды вытяжных вентиляторов для ванной и туалета
Разные виды вытяжных вентиляторов для ванной и туалета
Подбирая вентилятор в ванную, нужно определиться с его типом и размером.
По месту крепления изделия бывают потолочные, настенные, канальные. Наибольшее распространение получили настенные варианты. Они удобнее в обслуживании и монтаже.
Потолочные лучше по производительности, эффективности, чаще используются для просторных комнат. Канальные устанавливаются внутри воздуховода, что вызывает определенные трудности при монтаже и чистке.
По типу конструкции различают нижеперечисленные виды вентиляторов.
Осевые вентиляторы
В общем виде это двигатель с крыльчаткой (лопастями) в цилиндрическом корпусе. Воздух перемещается параллельно оси вращения мотора. На входе стоит коллектор для улучшения аэродинамических характеристик.
Устанавливаются в отверстия вентканала на стене или потолке. Обладают хорошим КПД, производительностью более 100 кубометров в час, подходят для стандартных ванных комнат многоквартирных домов.
Современные изделия имеют пониженный уровень шума, малое энергопотребление, высокую эффективность. Однако некоторые старые и дешевые модели работают шумно.
Разнообразие корпусов позволяет подобрать нужный прибор под любой интерьер. Этот вид устройств пользуется популярностью благодаря доступности, простоте монтажа и легкому обслуживанию.
Радиальные (центробежные)
Состоят из спирального кожуха, в котором установлено колесо с лопастями и электродвигателем. Способны работать с большими объемами воздуха.
При вращении колеса с лопастями, расположенными определенным образом, воздух засасывается в промежутки и начинает двигаться в радиальном направлении.
Далее, под воздействием центробежной силы воздушный поток сжимается, попадает в спиральный кожух, из которого выходит в выпускное отверстие.
В цилиндрическом корпусе вращается колесо с лопатками, располагающимися на одинаковом расстоянии параллельно оси вращения. В зависимости от направления лопаток, бывают варианты с односторонним и двусторонним всасыванием.
Односторонние изделия расходуют на 20% меньше электроэнергии, легко переносят перегрузки при перекачке больших объемов воздуха. Двусторонние разновидности при меньшем диаметре обладают увеличенной эффективностью, пониженным уровнем шума.
Преимущества:
- компактность;
- экономичность;
- малошумность;
- высокая производительность.
К недостаткам относится более высокая стоимость по сравнению с осевыми моделями.
Канальные
Канальные варианты имеют простое устройство, подходят для использования во влажных помещениях большой площади.
Выпускаются в прямоугольных и круглых корпусах, которые встраиваются на входе или выходе воздуховода, но чаще внутри него – в проточной части.
Выручают, когда мощности осевого изделия не хватает для нормального функционирования вентиляции.
Преимущества:
- универсальность – подходят для круглых и квадратных труб;
- низкий уровень шума при высокой мощности;
- высокая производительность.
Недостатки:
- не рекомендуется ставить в гибкие воздуховоды, т. к. они могут не выдержать сильной тяги;
- в некоторых случаях повышается уровень шума при вхождении в резонанс с воздуховодом;
- высокая стоимость;
- сложность монтажа и обслуживания.
При установке на входе в вентиляционное отверстие потребуется дополнительная деталь – анемостат, для защиты системы вентиляции от конденсата. Чтобы уменьшить шум, применяют звукопоглощающие материалы, резиновые вставки.
Для эффективной работы вентилятор должен составлять герметичную конструкцию с воздуховодом.
Вентиляторы для ванной подразделяются еще по нескольким характеристикам.
С ручным управлением
Включение и выключение такого вытяжного варианта выполняется при помощи веревочки (шнура).
Выключатель располагается снаружи или встраивается. Как правило, встроенный прибор подключают к выключателю света в ванной.
При этом экономится энергия, но вытяжка не успевает откачать влажный воздух.
В некоторых моделях предусмотрен шнурок, связанный с выключателем, который позволяет запускать устройство при выключенном свете и наоборот.
Автоматические
Справа внизу расположен датчик движения.
Вентиляторы со встроенными датчиками влажности, работающие самостоятельно. При повышенной влажности датчик срабатывает, давая команду на включение прибора.
Когда уровень влаги нормализуется, прибор выключится. Есть модели с датчиками движения, с таймерами, подключенные к системе «умный дом». За все эти дополнения придется доплачивать.
Свежий воздух – залог здоровья
Чистота и свежесть воздуха – это неоспоримое условие комфортного пребывания в помещении. Но если в жилых комнатах это условие достаточно просто соблюдать при помощи проветривания через окна, то в туалете и ванной с ним имеются некоторые сложности. Наличием достаточного оконного проема может похвастаться далеко не каждый санузел частного дома. Особенности расположения помещений в квартире крайне редко подразумевают наличие окна как такового.
Типовые многоквартирные постройки, как правило, «прячут» санитарную зону в «глухую» коробку маленькой площади с общим воздушным вентиляционным каналом. Он реализован как небольшое отверстие под потолком, работающее по естественному приточно-вытяжному принципу.
Какой должна быть правильная вентиляция в квартире и частном доме
Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла
Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.
В общем, необходимо учесть следующие особенности в частном доме:
Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши
Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой. Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки
Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.
Особенности оборудования вентиляций, как в частном доме, так и в квартирах:
- Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
- При кубатуре 12 м3 можно уже использовать 3 конфорки.
- И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
- Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
- На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
- Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.
Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.
Выводы и полезное видео по теме
Видео #1: Секреты монтажа вытяжки в ванной и туалете:
Видео #2: Создание раздельной вентиляции в ванной и туалете:
Установка принудительной системы вентиляции позволяет решить актуальную для современных домов и квартир проблему проветривания помещений. В ванных комнатах и туалетах окно ставится редко, поэтому единственным правильным и разумным решением будет обеспечить интенсивный воздухообмен искусственно, путем монтажа вентилятора в систему.
Хотите поделиться личным опытом в обустройстве вентиляции в смежном санузле или отдельной ванной комнате? Располагаете интересной информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме в расположенном ниже блоке.
