Устройство вентилируемого фасада

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

• небольшие финансовые расходы на обслуживание систем;
• система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
• данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

• использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
• система НВФ увеличивает срок эксплуатации здания;
• презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
• есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

• Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
• Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
• Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
• Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
• Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
• Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
• Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

• Для закрепления кронштейна на несущей стене используется анкерный дюбель.
• При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

• Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
• В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
• Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

• Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
• Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
• Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

https://youtube.com/watch?v=UHSfbmDlg1g

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

• Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
• Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
• Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Технология монтажа вентиляционного фасада

На первом этапе выполнения своими руками вентилируемого фасада следует произвести разметку поверхностей на основании проекта или схемы. По горизонтальным и вертикальным линиям выставляются маячки, при помощи которых можно скорректировать неровные участки стены. Затем осуществляется монтаж несущих профилей посредством использования кронштейнов с фиксацией к стене при помощи анкерных болтов. Для этого предварительно подготавливаются отверстия под дюбели.

После монтажа профилей и кронштейнов, а также укладки теплоизоляционного слоя выполняется монтаж декоративной облицовки

После монтажа профилей и кронштейнов приступают к обустройству теплоизоляционного слоя. Если используется два и более материала, первым укладывается тот, что имеет меньшую плотность и более рыхлую структуру, а сверху – более плотные плиты. Утеплитель фиксируется при помощи специальных дюбелей со шляпками в пяти местах. Сверху на утеплитель укладывается пароизоляционная пленка, которая будет защищать теплоизоляционный слой от воздействия влаги и являться дополнительной ветрозащитой здания.

Далее выполняется монтаж декоративной облицовки, который может производиться открытым или закрытым способом. Для первого варианта используются кламмеры и заклепки для фиксации отделочного материала, а для второго – тайные клипсы, кламмеры и штифты. Стоимость вентилируемого фасада напрямую зависит от типа декоративной отделки.

Вентилируемый фасад является современным решением для облицовки здания. Он защищает постройку от негативного воздействия окружающей среды. Кроме того, такая отделка является презентабельной декоративной оболочкой сооружения любого типа, как наглядно показано на фото вентилируемых фасадов.

Поэтапная технология монтажа вентилируемого навесного фасада из керамогранита

Рассмотрим более детально основные моменты технологии по устройству вентилируемого фасада из керамогранита:

Первый этап – подготовительный

Как было отмечено, фасад вентилируемый – это сложная система, поэтому инженерами и был разработан перечень всех подготовительных мероприятий, которые необходимо выполнять в строго установленном порядке. Этот порядок даже был утвержен на законодательном уровне и обобщен в санитарно эпидемиологических правилах и нормах требованиях 3.01.01-85 «Организация строительного производства».

Также необходимо побеспокоиться о безопасности людей.

Для этого необходимо:

1. Установить границы опасной зоны в 3 метрах от стен здания.
2. Разместить на данной границе все материалы, оборудовать мастерскую для сборки конструкций.
3. Исключить работу людей в сложных погодных условиях.

1. Соблюдать технику безопасности в соответствии с СНиП III-4-80.

Вполне понятно, что эти нюансы больше относятся к многоэтажному строительству. Однако если вы решили заняться обустройством вентилируемого фасада в загородном доме своими руками, не лишним будет придерживаться всех правил и норм – это обезопасит вас и жильцов от форсмажорных ситуаций.

Второй этап – разметка точек, на которых буду установлены кронштейны

Накануне основных работ по устройству вентфасада необходимо произвести разметку точек в местах, где на стене здания будут установлены опорные и несущие кронштейны для вентилируемой системы.

Разметка точек производится поэтапно:

1. Изначально определите для разметки фасада маячные линии:

Нижнюю горизонтальную линию.

1. Отметьте несмываемой краской те точки, на которых будут установлены опорные и несущие кронштейны на вертикальных крайних линиях.

Третий этап – монтаж кронштейнов

Инструкция монтажа подскажет, как поэтапно и, что самое главное, правильно, осуществить крепление кронштейнов:

1. С помощью перфоратора пробурите отверстия в стене.
2. В отверстия установите паронитовую прокладку.
3. Установите несущие кронштейны. Для этого понадобятся анкерные дюбеля и шуруповерт.

Четвертый этап – обустройство ветрогидрозащиты и теплоизоляции

Данный этап предполагает выполнение следующих работ:

1. Через прорези для кронштейнов нужно навесить плиту утепления.
2. Навесить полотнища мембраны ветрогидрозащитной и временно ее закрепить.

1. Через ветрогидрозащитную пленку и плиты утеплителя высверлите отверстия в стене. В них нужно установить специальные тарельчатые дюбеля.
2. Начиная с нижнего ряда, монтируйте плиты утеплителя.

1. Навешивайте плиты горизонтально в шахматном порядке. Не забывайте о том, что между плитами не должно оставаться сквозных щелей.
2. При необходимости теплоизоляционные плиты можно легко подрезать обычным ручным инструментом.
3. Если проект предполагает выполнение двухслойного утепления, то:

• понадобятся тарельчатые дюбеля, с помощью которых внутренние плиты нужно закрепить на стене. На плиту нужно закрепить не менее 2 дюбелей.
• Наружную плиту устанавливайте в шахматном порядке. Крепление плит аналогично предыдущему этапу.

Пятый этап – монтаж направляющих

К регулирующим кронштейнам необходимо закрепить вертикальные направляющие профили.

Для этого необходимо:

1. В пазы опорных и несущих кронштейнов установить профиля.
2. К несущим кронштейнам зафиксировать профиля при помощи заклепок:

• в регулируемых опорных кронштейнах профиль нужно установить свободно. Это обеспечит беспрепятственное перемещение по вертикали и, как следствие, исключатся температурные деформации.
• в местах вертикальной стыковки профилей-соседей нужно оставлять зазор не менее 8-10 мм. Это позволит исключить деформацию вследствие температурных и влажностных колебаний.

1. Установите противопожарные отсечки (более подробно об этом можно узнать у специалистов).

Узнавайте более подробно, что такое подсистема для вентилируемого фасада.

Шестой этап – обустройство облицовки керамогранитом

Надеемся, что просмотр видео в конце данной статьи поможет выполнить весь процесс в строгом соответствии с проектной документацией и, таким образом, вы осуществите монтаж керамогранита самостоятельно, не прибегая к найму специалистов.

Фото: крепление керамогранита

Разберем устройство подробно в этой видео-инструкции

Заключение

Как видим устройство вентилируемых фасадов из керамогранита – сложный технологический процесс. Но если выполнять работу поэтапно, не отступая от проектной документации и рекомендаций специалистов, то фасад вашего дома мало того, что будет иметь привлекательный и презентабельный вид, так он еще и надежно защитит всю конструкцию от влаги и конденсата.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

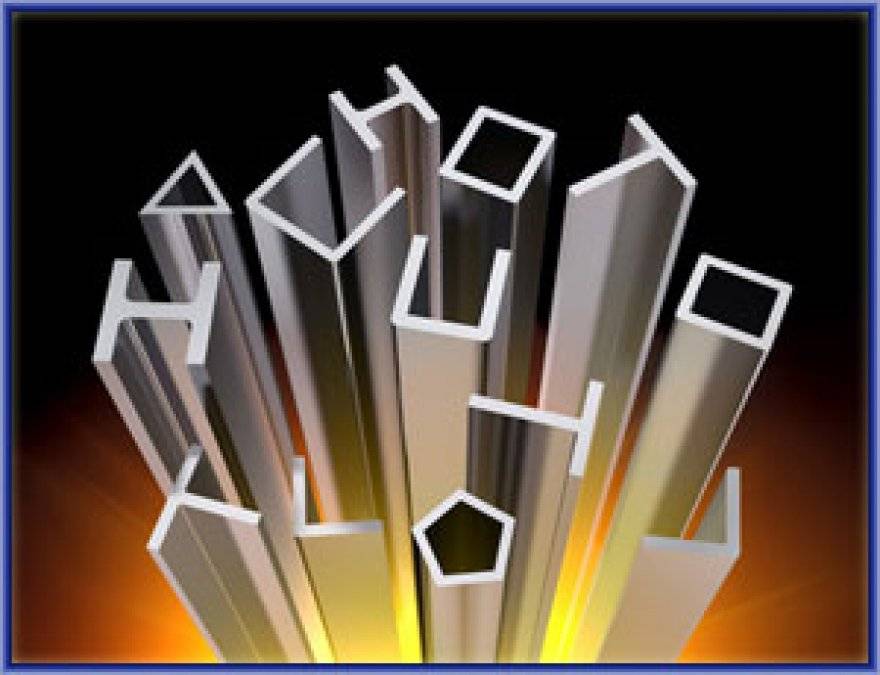

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

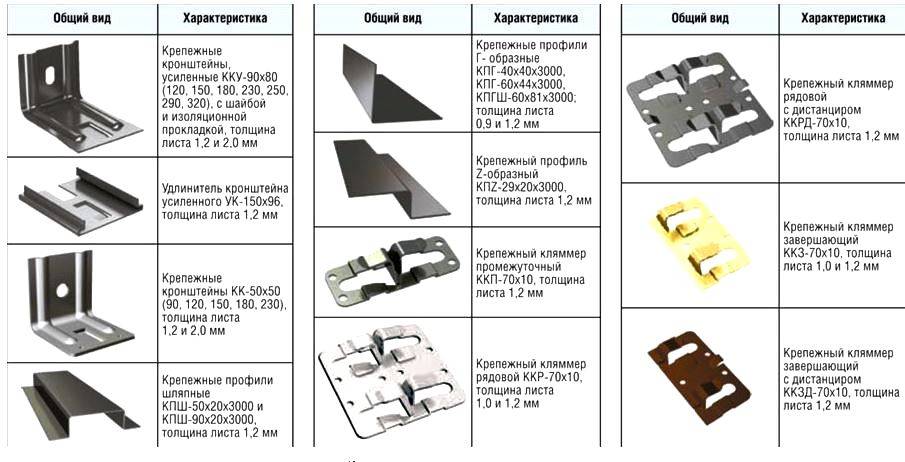

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

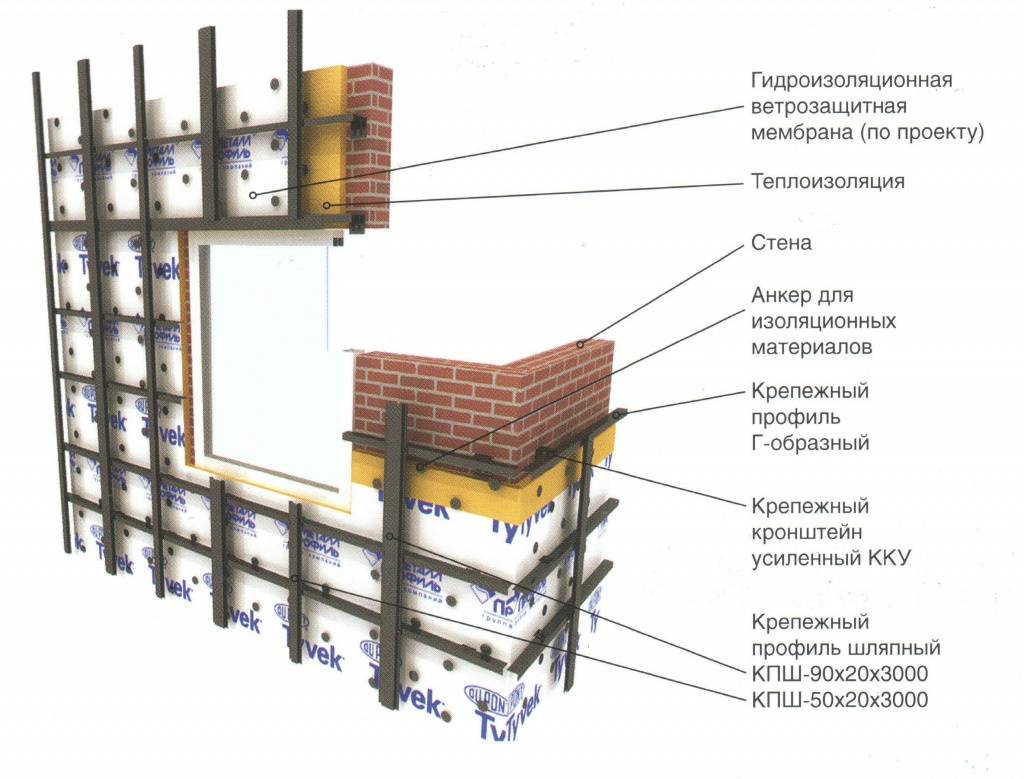

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Типы популярных фасадных панелей

1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

• Керамогранитные плиты, применяются на цоколях и входный группах
• Композитные панели защищают стены зданий от природных воздействий
• Натуральный камень, такой материал более устойчив к ударам
• Фиброцементные плиты, более прочные и долговечные

Как работает вентилируемый фасад?

1. Поскольку навесной фасад здания нагревается неравномерно: на первых этажах нагрев панелей сильнее, чем на верхних, вдоль фасада здания внутри конструкции вентфасада циркулируют мощные воздушные потоки, которые, циркулируя в системе, быстро отводят влагу, тем самым, проветривают пространство между облицовкой и фасадом здания.
2. За счет того, что разделены внешняя облицовка вентфасада (к примеру, терракотовая облицовка) и утеплительный материал с несущей конструкцией, здание защищено от погодных условий: ветра, солнечных лучей, нагревающих поверхность, атмосферных осадков.
3. За счет утеплителя, используемого в вентилируемом фасаде, зимой здание наиболее эффективно сохраняет тепло, а летом утеплитель снижает возможность перегрева фасада, самого здания и коммуникаций, проходящих по фасаду или внутри материала стен.
4. Практически, все типы стен проницаемы для воздуха и для пара и диффузия пара в сторону улицы – обычный физический процесс. В зимний период температура  здания выше чем на улице, поэтому пар охлаждается и конденсируется внутри стены. Это явление называется «выпадением росы» (место превращения пара — в лед называется «точка росы»). Влага оказывается в зоне отрицательной температуры, где превращается в лед, который разрушать материал фасадной стены. Вентфасад, обеспечивая лучшую теплоизоляцию, обеспечивает «выпадение росы» не внутри стены, а непосредственно в самом утеплителе. В этом случает  строительные конструкции уже не будут подвергаться разрушительному воздействию льда.
5. Звуковой фон в городских квартирах в соответствии с действующими нормативами по защите от шума должны быть в пределах 35-40 дБ. Однако, на улице уровень шума обычно легко превосходит 90 дБ. Установленные на фасаде здания конструкции вентфасада способны снизить уровень проникающего в здание шума до пределов допустимого.
6. Не секрет, что возведенное здание может иметь конструктивные дефекты фасадных стен. Эти дефекты проявляются со временем и могут быть вызваны осадкой здания, недостаточным качеством конструкции или качества строительных материалов. Исправление дефектов возможно и допустимо, однако внешний визуальный эффект старого или восстановленного здания может пострадать безвозратно. Вентилируемый фасад способен нивелировать значительные неровности стены, скрыть результаты работ по восстановлению незначительных разрушений фасада.

Обшивка профнастилом – преимущества данного вида отделки

Дом обшитый профнастилом

При обшивке дома особое внимание уделяется качеству строительного материала. Гофрированные листы применяются для ограждения, отделки фасадов и кровли , строительстве быстровозводимых сооружений ( ангаров и навесов). Гофрированные листы востребованы, поскольку:

Гофрированные листы востребованы, поскольку:

• материал легко моется, не вбирает пыль;
• гофра имеет аккуратный, презентабельный вид;
• довольно прочны, упруги;
• имеет приемлемую цены;
• строительный материал легко претерпевает различные манипуляции;
• стальной лист покрытый защитным слоем полимера устойчив к выцветанию, появлению ржавчины, перепаду температур, воздействию ультрафиолета;
• возможность применения теплоизолирующих плит различной толщины;
• профнастил отлично переносит высокую влажность, при условии соблюдения технологии монтажа по примеру устройства подкровельного пространства ;
• поверхность строения не требует дополнительного выравнивания и облицовки, обработанные листы становятся «лицом» фасада;
• строительный материал предоставляет большую возможность для реализации дизайнерской фантазии;
• профилированный лист является экономичным видом отделки дома.

Учитываем нюансы

• Поверхность сильно нагревается под лучами солнца, поэтому в жаркие солнечные дни работать со строительным материалом необходимо предельно аккуратно.
• В местах повреждения защитного слоя, при нарушении технологии резки профнастила со временем возможна коррозия металла.
• Для хорошей вентиляции рекомендуется обустраивать систему паро- гидроизоляции . Данный элемент позволит беспрепятственно выводить наружу скопившийся конденсат. Отсутствие воздушной прослойки действует разрушающе для постройки, создает условия для размножения внутри плесени, грибка. Воздушная прослойка создается между слоем утеплителя и профнастилом.

Подконструкция вентилируемого фасада

Монтаж вентилируемого фасада

Монтажным работам предшествует выбор и закупка материалов, подготовка нужного инструмента, ревизия стен (устранение пораженных, сгнивших участков древесины, проведение необходимого конопачения старых, недавно возникших щелей), обработка антисептическими составами.

Непосредственный монтаж проводится в три этапа:

Установка на внешнюю стену несущего каркаса из вертикальных профилей. Для снижения нагрузки от тяжелых материалов облицовки, каркас могут усиливать дополнительные горизонтальные профили. Крепежные кронштейны обеспечивают нужный вынос каркаса на расстояние, обеспечивающее укладку утеплителя, получение вентиляционного зазора. Для облегченной системы вынос не нужен.

Схема несущего каркаса

Укладка утеплителя в межпрофильные ниши. Защита ветрозащитной паропроницаемой пленкой, укладываемой внахлест, с проклеиванием получаемых швов лентой.

Особенности конструкции

В основе алюминиевый или стальной каркас, закрепленный на фасаде крепежными кронштейнами, слой утеплителя и облицовочный экран. Если облицовка металлическая, она монтируется на специальных направляющих. Для большей прочности, устойчивости дополнительно используются болты, вытяжные заклепки. Каркас заполняется светопрозрачными (стеклопакеты, закаленное или многослойное триплекс стекло) или непрозрачными (композиты, матированное стекло, пр.) плитами. Архитектурные задумки реализуются за счет комбинации стекол различных цветов, форм (плоские, гнутые), степени затененности. Цена на фасадные системы зависит от выбранных материалов, сложности проекта, этажности здания, объемов работ. Стоимость предварительно просчитывается и остается неизменной до полного оказания услуги.

Разновидности

В зависимости от используемых материалов, способов крепления, конструкции бывают:

• из оцинкованной стали;
• из нержавеющей стали;
• из композитных материалов на основе алюминиевого каркаса.

Благодаря небольшому весу конструкций, высоким антикоррозийным свойствам наиболее распространены алюминиевые фасадные системы. Навесные фасады выравнивают стены, обеспечивают тепло — звукоизоляцию, защищают от осадков, температурных изменений, прямых солнечных лучей. Толщина слоя утеплителя зависит от необходимой степени теплоотдачи стены. Утеплитель позволяет увеличить теплоемкость здания зимой и охладить его летом.

В зависимости от типа монтажа, системы бывают:

Стоечно-ригельные закрытого типа

Стоечно-ригельная система остекления фасадов закрытого типа.

Устанавливаются с внутренней стороны несущей стены, максимально скрывают крепежи, выглядят как сплошное стеклянное полотно. Конструкция состоит из вертикальных несущих профилей, с закрепленными поперечными ригелями. Полузакрытые системы устанавливаются с одной вертикальной или горизонтальной планкой. При необходимости комплектуются раздвижными модулями, люками, открывающимися створками, пр.;

Структурные

Эти респектабельные фасадные системы представляют собой монолитную стеклянную поверхность, которая идеально смотрится в любом архитектурном окружении.

Монолитная поверхность без видимых стыков и швов. Стеклянные панели фиксируются с внешней стороны несущего профиля специальным структурным силиконом. Для больше прочности стекло закрепляется прижимными крепежами;

Полуструктурные

Фасадные системы этой категории создаются на основе герметичного соединения стеклопакетов с помощью структурного силикона.

Стеклопакеты соединяются структурным силиконом и фиксируются на алюминиевом профиле дистанционным каркасом;

Ригель-ригельные

Многофункциональная фасадная система, имеющая широкий диапазон применения.

Состоят из одинаковых профилей, используются для создания многогранных конструкций, декоративных крыш, пр.;

Светопрозрачные крыши

Светопрозрачная кровля обеспечивают естественное освещение помещений, расположенных в верхних этажах зданий различной функциональности.

Обеспечивают естественное освещение помещений, визуально их увеличивают. Монтаж фасадных систем выполняется из усиленных профилей, закрепленных на предварительно установленном каркасе. Прочные, выдерживают большие нагрузки;

Фасадная стойка

Данная конструкция представляет собой систему, в качестве несущего элемента стойки фасада которого, является фасадная стойка.

Ригели к стойкам крепятся внахлест, что исключает возникновение протечек, накопление конденсата. Варианты крепления ригелей к стойке неограниченны;

Элементные

Эта фасадная система формируют индивидуальный стиль здания, а также отражают его функциональность.

Предназначаются для сплошного многоэтажного остекления. Готовые блоки заранее собираются, после чего навешиваются на фасад. Используются для остекления высотных зданий, не требуют установки строительных лесов.

Чтобы купить фасадную систему, позвоните менеджерам по указанным телефонам или заполните форму на сайте.

Емкость рынка подсистем различных металлов и выводы

Сорок процентов рынка занимают производители алюминиевых систем, за счет возможностей крепления к различным облицовкам и преимущественного выбора в пользу этого вида на коммерческих объектах.

На жилых домах, в целях экономии используют различные вариации оцинкованных систем, крашенных и не крашенных. Это тоже, примерно, сорок процентов рынка.

По статистике, распространенность навесного фасада среди недвижимости составляет 40%  — жилые многоэтажные здания и всего 3% — коттеджи, загородные дома, виллы и дачи.

Все выводы статьи можно отнести к субъективному восприятию рынка автором статьи. Но мнение автора ценно его опытом в этой сфере, который уже превысил двадцать лет.
