Стандартные способы видеонаблюдения
Основными составляющими системы видеонаблюдения являются камеры
Их подбору стоит уделить особое внимание. Дорогостоящие системы, как правило, более сложные в монтаже. А дешевые, устаревшие модели будут выдавать размытое изображение
А дешевые, устаревшие модели будут выдавать размытое изображение.
Для наблюдения за периметром частного домовладения количество видеокамер может варьироваться от 8 до 16 штук. Существует две основные разновидности камер – IP и аналоговые, ниже мы расскажем о них подробнее.
Вариант №1 — аналоговая камера
Представляет собой устройство, которое можно подключить к компьютеру или телевизору и увидеть изображение. Обработка информации с таких камер и записи ее на носитель требует предварительного преобразования в цифровой вид.
Для этой цели используется регистратор, поэтому на практике использовать аналоговую камеру без регистратора не имеет смысла. Раньше бытовало мнение, что аналоговые устройства транслируют крайне низкокачественное изображение.
Действительно, выпускаемый ранее стандарт PAL (720×576), соответствовал 0,4 Мп – безусловно, маловато для получения качественной картинки.
По внешнему виду аналоговые AHD камеры сложно отличить от цифровых моделей. Да и по качеству отснятого материала они практически идентичны. Единственное отличие – это цена
Сейчас появились устройства с разрешением до 2 Мп, транслирующие цветное изображение. Для передачи сигнала в аналоговых камерах используется коаксиальный кабель. Устанавливая современное AHD оборудование, стоит запомнить, что длина кабеля не должна превышать 500 метров – соблюдение этого условия поможет избежать потери качества изображения.
Ценовой диапазон аналоговых систем видеонаблюдения гораздо ниже, чем у IP систем. Еще одним плюсом можно назвать простоту монтажа и настройки оборудования. Среди недостатков отметим не слишком впечатляющий функционал устройств и их несовместимость со старым оборудованием.
Вариант №2 — IP камера
Цифровые IP камеры являются самодостаточными устройствами. А для записи происходящего на носитель некоторые модели могут обойтись даже без регистратора. Цифровые устройства имеют ряд преимуществ выгодно выделяющих их на фоне аналоговых моделей.
Перечислим самые существенные из них:
- Высокое разрешение транслируемой картинки (до 8 Мп) и возможность масштабирования.
- Запись информации ведется через облачный сервис. Для настройки системы потребуется только скачать и установить программу.
- Возможность беспроводного подключения оборудования позволяет просматривать изображение из любой точки земного шара.
Безусловно, IP устройства не лишены недостатков, главным из которых является их стоимость. Еще один существенный минус – несовместимость камер и видеорегистраторов разных производителей.
Для обеспечения качественной записи отснятого в ночное время материала, стоит позаботиться о дополнительной подсветке. На практике, встроенной в камеру лампочки часто оказывается недостаточно
На каком варианте остановиться – выбор за потребителем. При большой протяженности кабельных линий стоит отдать предпочтение аналоговым моделям, а если требуется установить пару камер на небольшом расстоянии от видеорегистратора, то лучше выбрать IP устройства.

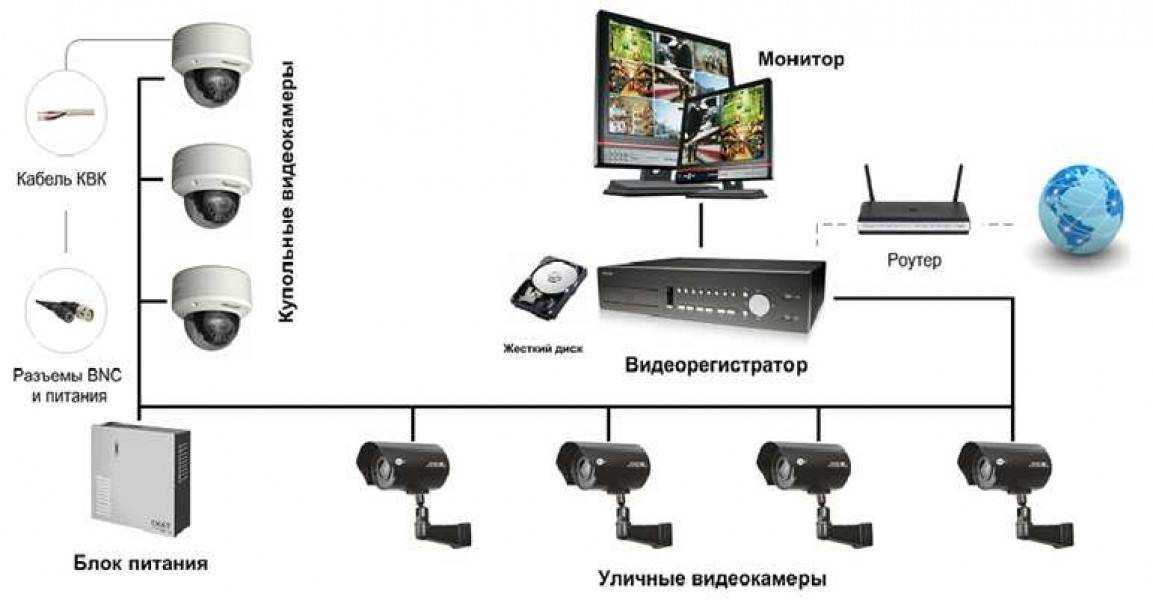

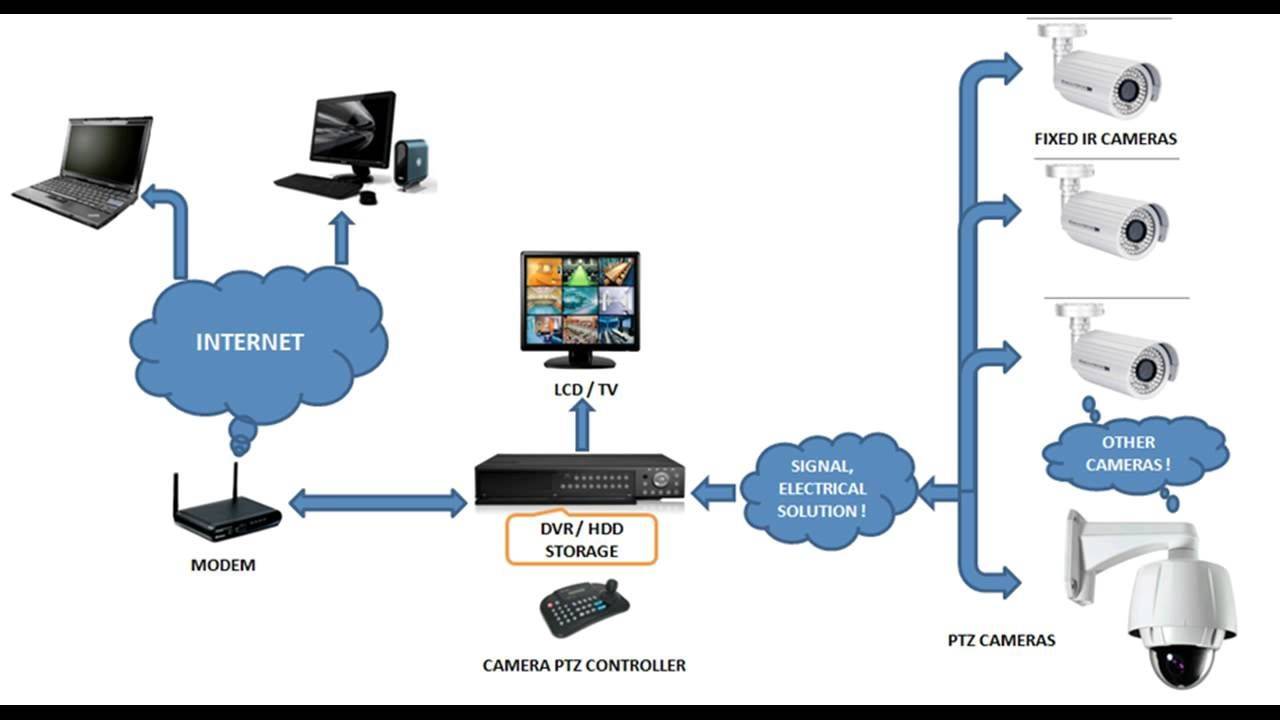

Что входит в состав схемы видеонаблюдения частного дома и дачи через смартфон
Для организации постоянного видеоконтроля потребуется приобрести:
- видеокамеры в количестве, соответствующем созданному проекту охраны;
- видеорегистратор с жестким диском для записи информации;
- коммутатор (свитч), позволяющий к одному информационному кабелю подключать несколько камер;

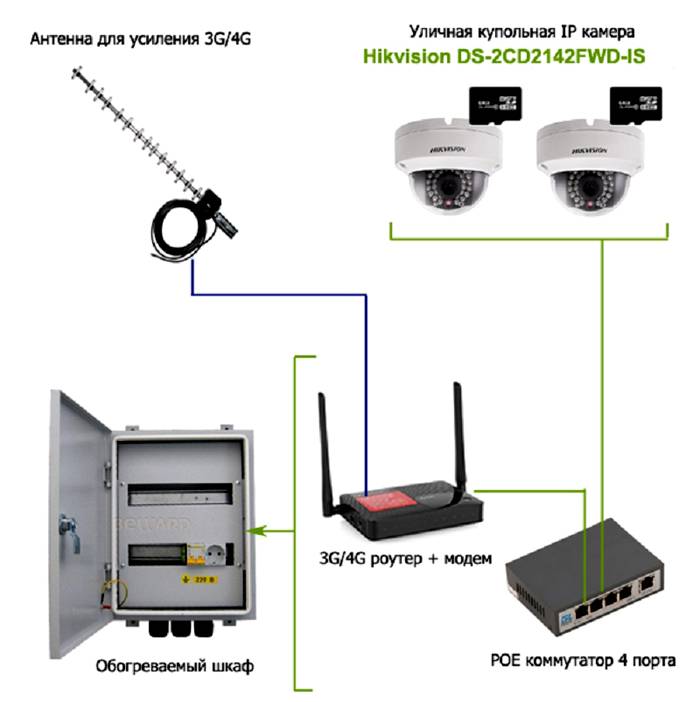

- роутер с SIM картой, осуществляющий связь через интернет;
- соединительные провода и кабели для передачи информации.
Продажа предлагает очень большой ассортимент такого оборудования. Его выпускают производители с разными возможностями и программным обеспечением
Поэтому при покупке необходимо обращать внимание на его совместимость
Опытные пользователи могут собрать комплект видеонаблюдения из отдельных частей, настроить его посредством установки различных программ. Но, даже они стараются покупать оборудование от одного производителя, что избавляет от выполнения сложных настроек.
Начинающим домашним мастерам рекомендую пользоваться готовым решением. Полностью подготовленный производителем комплект видеонаблюдения позволяет быстро выполнить монтаж и настройки, избавляет от непонятных «танцев с бубном».
Видеорегистратор можно приобрести вместе с жестким диском или по отдельности. Его емкость лучше выбрать на 2 терабайта. Тогда реже придется удалять записанную информацию.
Проанализируйте вопрос повышения надежности хранения данных за счет установки двух регистраторов, один из которых работает на внешнем периметре здания постоянно, а второй — внутри дома, реагируя на движение.
Помимо хранения снятой информации на жестком диске полезной функцией является возможность одновременно со съемкой пересылать фотографии кадров на почту через интернет. По ним можно восстановить события даже при хищении видеорегистраторов.

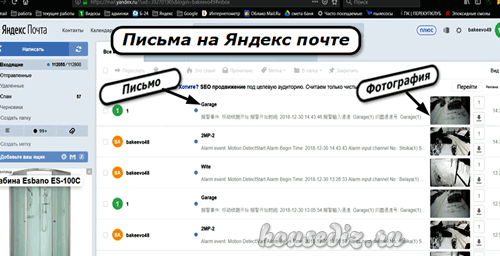

Отправлять эти снимки можно через Яндекс почту, для чего потребуется точно настроить программу. Есть и более оптимальное решение: использовать выделенный сервис для отправки писем.
Каждое письмо — это отдельная фотография. Они очень быстро накапливаются. Поэтому использование датчика движения и таймера работы видеокамеры будут очень полезны. Они создадут щадящий режим отправки писем.
Но даже в этом случае снимков будет много. Учтите, что частую отправку писем Яндекс может посчитать спамом и заблокирует аккаунт. Здесь требуется оптимально выбрать настройки.
Загружаемые на почту Яндекса фотографии необходимо автоматически уменьшать до размера 640×480. Это позволит снизить объем загрузки сервера, предотвратит его блокировку.
Этапы проектирования видеонаблюдения
Собственноручно организовать видеонаблюдение на участке – задача не простая, но вполне реальная. Безусловно, придется немного повозиться, но ради сохранности материальных ценностей и безопасности домочадцев это стоит сделать.
Этап #1 — определяем количество зон наблюдения
Для того чтобы определиться с количеством зон наблюдения, стоит узнать, что подразумевает это понятие. В данном случае, под зоной наблюдения подразумевается часть территории попадающей под обзор камеры.
Кроме того, зона может контролироваться как одной, так и несколькими камерами, и с этим вопросом нужно определиться еще до начала монтажных работ. Если есть желание «видеть все», то стоит заметить, что это будет довольно дорогостоящий вариант, во многих случаях совершенно необоснованный.
Размещая видеокамеры, нужно позаботиться о том, чтобы угол их наклона обеспечивал максимальный обзор охраняемой территории. Если стоит задача охраны периметра участка, то камеры лучше всего разместить по углам здания
Обязательными местами для установки камер являются:
- вход в дом;
- въезд в гараж;
- калитка и центральные ворота;
- места, где проще всего проникнуть на территорию участка;
- места, где хранится техника;
- входы во все постройки имеющиеся на участке.
Чтобы проще было ориентироваться, можно воспользоваться планом участка. Так будет гораздо понятнее, какие зоны должны попасть под видеонаблюдение.
Этап #2 — выбираем места для установки камер
Обустраивая систему видеонаблюдения, владельцам частных домов можно ограничиться установкой камер только на участке, но при условии, что они будут охватывать все места возможного проникновения.
Количество устройств рассчитывается исключительно из собственных потребностей. Если нужно вести наблюдение за периметром, то достаточно установить камеры по углам дома. А для общего обзора участка достаточно будет камеры на одном из столбов.
Примерная схема расположения камер в частном домовладении. Такое расположение целесообразно применять, если нужно «видеть все». В других случаях стоит задействовать меньшее количество камер
Для контроля за периметром участка, как правило, используются камеры с малым углом обзора. Устанавливать их нужно на специальных опорах или столбах, имеющихся на участке
Также важно учесть наличие предметов, которые могут перекрывать зону обзора камер (постройки, деревья, столбы)
Для наблюдения за входами чаще всего устанавливаются фронтальные камеры с хорошим разрешением. Например, для входной двери можно установить камеру-глазок, а при входе на участок – видеонаблюдение осуществляется при помощи видеодомофона.
Кроме того, размещать камеры на участке нужно таким образом, чтобы избежать умышленного повреждения устройства. Также оборудование должно быть хорошо защищено от неблагоприятного воздействия окружающей среды.
Устанавливать камеры видеонаблюдения стоит в местах, незаметных для потенциальных злоумышленников. Кроме того, стоит позаботиться об их защите от воздействия окружающей среды, а в некоторых случаях, даже предусмотреть антивандальную защиту
Обязательно предусмотрите функцию ночной съемки у выбранной модели. Так, вопреки расхожему мнению, инфракрасная подсветка устройства зачастую не может обеспечить достаточное для съемки освещение.
Какую систему выбрать
Существует три основных варианта систем видеонаблюдения. При выборе необходимо учитывать индивидуальные особенности, параметры и технические характеристики каждой из них.

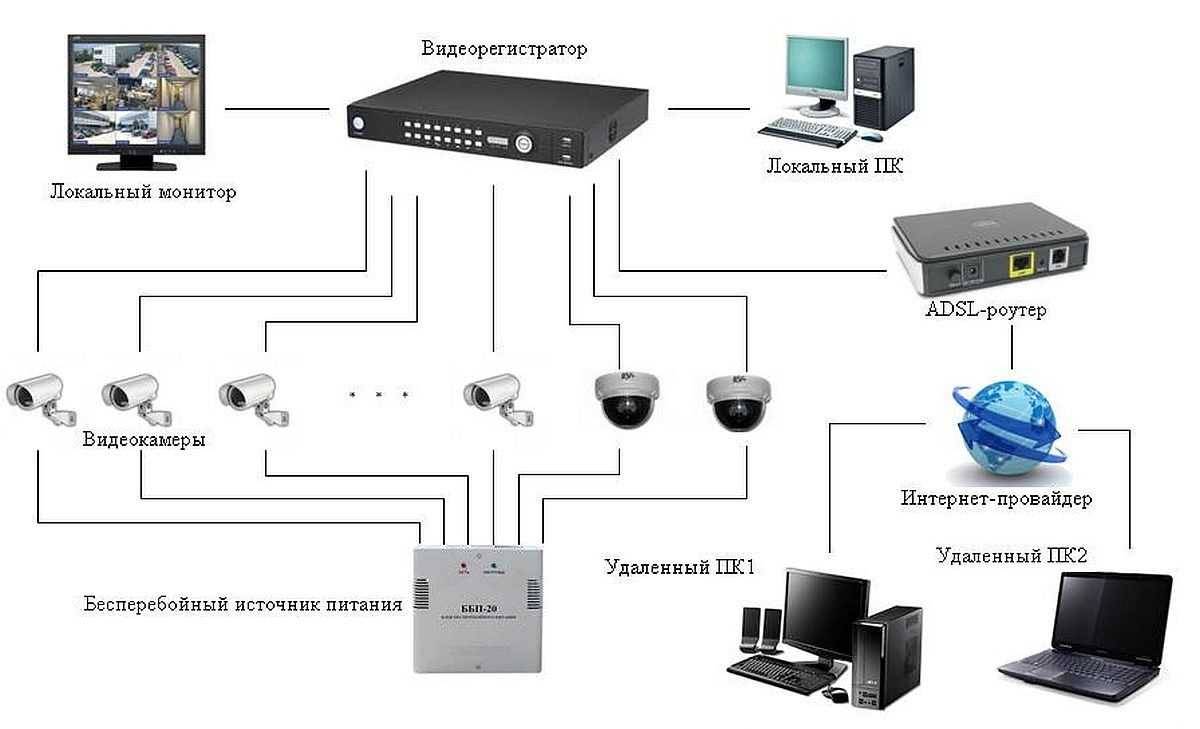

Аналоговая система видеонаблюдения для частного дома
Относится к устаревшим типам, хотя и применяется до сих пор. Камеры и видеорегистратор связываются между собой с помощью кабелей. Это значительно увеличивает сложность монтажных работ и подачу питания к каждой камере. Многие модели аналоговых устройств обладают лишь единственной функцией передачи изображений.
При необходимости добавления видеокамер, к ним потребуется прокладка дополнительных кабелей. Тем не менее, кабельные соединения препятствуют негативному воздействию различных помех, что, в свою очередь, способствует улучшению качества изображений.

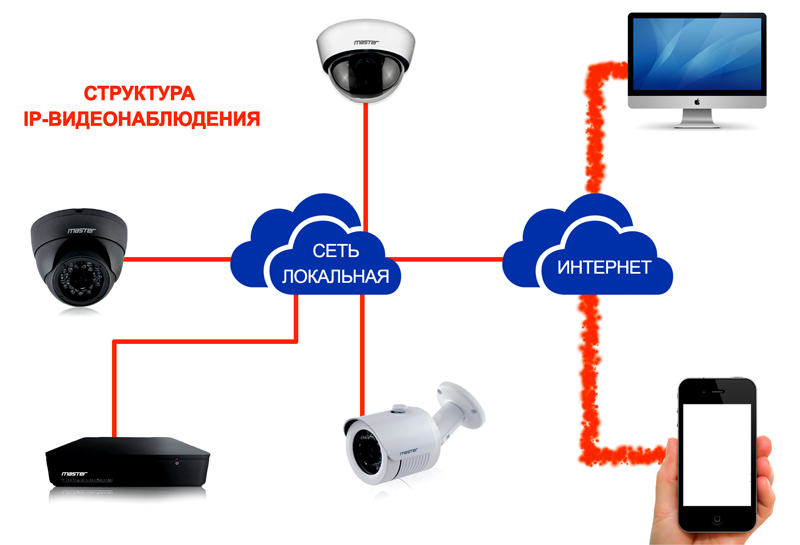

Цифровые системы, работающие на основе IP-протокола
Именно эта аппаратура позволяет организовать качественное видеонаблюдение в частном доме своими руками. Здесь используются цифровые приборы, где каждый элемент является отдельной, самостоятельной единицей. Видео и звуковые сигналы передаются через интернет или локальную сеть. Через них же поступают и все управляющие команды, с помощью которых увеличивается изображение, осуществляются повороты камер и т.д.
Все камеры видеонаблюдения обладают собственным IP-адресом, который дает возможность непосредственно связаться с любым из этих устройств. Беспроводная связь через интернет позволяет устанавливать дополнительные устройства видеонаблюдения без каких-либо проблем.
Вся информация поступает на компьютер или ноутбук с установленным на них соответствующим программным обеспечением. Через интернет можно вести удаленное домашнее видеонаблюдение, находясь даже очень далеко от своего дома. Все данные будут приходить на мобильные устройства – смартфоны или планшеты.
На каждую модель IP- видеокамер может быть установлен датчик движения. В этом случае запись ведется только при наличии движущегося объекта, попавшего в зону наблюдения, а на жесткий диск попадает меньший объем информации.
При организации сети видеонаблюдения могут использоваться компоненты оборудования, произведенные разными заводами-изготовителями. Крупные системы предназначены для больших территорий, а более простые сети, включающие в себя несколько камер, применяются в частных домах и других объектах с незначительной площадью. В некоторых моделях видеосигнал может проходить с некоторой задержкой, создавая трудности в управлении аппаратурой.
Что понадобится
- Оборудование – видеокамеры, аналоговые или цифровые.
- Коммутатор (регистратор) – при наличии в системе более одной камеры.
- Коаксиальный или Ethernet кабель (витая пара).
- Крепежные скобы, дрель.
Выбор типа кабеля зависит не только от устройства камеры, но и от местонахождения источника питания. Для цифровых видеофиксаторов однозначно используется «витая пара», применяющаяся при прокладке линий интернета. В случае же с аналоговыми устройствами рекомендуется использовать коаксиальный (антенный) кабель при установке блока питания непосредственно вблизи точки обзора.
Если блок питания находится возле показывающего устройства, тогда Ethernet кабель. В последнем варианте, всегда можно отключить питание непосредственно из дома, для камеры, находящейся вне помещения.
Готовые комплекты видеонаблюдения для частного дома: лучшие модели
Самостоятельно собрать комплект видеонаблюдения для дачи, в принципе, можно. Но стоит ли тратить время на изучение совместимости отдельных элементов и поиск подходящих приборов? Гораздо проще приобрести готовую систему видеонаблюдения для частного дома. Цены на такие комплекты вполне демократичные, каждый набор оснащен подробной инструкцией по установке и эксплуатации
Подбирая подходящий вариант, обратите внимание, что комплекты делятся на категории по назначению:
- Домашние – состоящие из камер для установки в помещении.
- Уличные – предназначенные для наружного наблюдения.
- Комбинированные – включающие оба вида камер.
- Специализированные – оснащенные дополнительными функциями по желанию заказчика.
В чем преимущества готовых наборов? Прежде всего, они обойдутся вам дешевле, чем все элементы, купленные по отдельности. Кроме того, производитель гарантирует, что все элементы системы будут идеально работать в команде.
Для наблюдения за дачей достаточно набора из 6-8 камер с необходимыми элементами.
Отличный вариант для дачи — Falcon Eye
Falcon Eye
Российский производитель предлагает отличный готовый комплект видеонаблюдения. Купить Falcon Eye FE 104 D KIT Дача можно за 10800 рублей. В его состав входят 4 камеры, 4 регистратора, необходимые разъемы и кабели, блок питания и пульт дистанционного управления.
Систему не сложно установить и настроить своими руками. Единственная проблема, с которой, судя по отзывам, столкнулись пользователи – недостаточная длина кабелей в наборе. Но заранее зная об этом, лучше сразу запастись необходимым количество проводов. В целом эта модель – отличный выбор для тех, кому необходимо проследить за загородным участком или гаражом.
Популярная модель: Zmodo Ipcor
Zmodo Ipcor
В линейке моделей этого производителя есть много готовых комплектов, которые идеально подойдут для загородного домовладения. Например, комплект ZMODO ZM-SS76D9D4-SC+1Tb. Он обойдется в среднем в 29 тысяч рублей. В комплект входят 4 цифровые камеры (2 — уличные, 2 – внутренние). Они передают сигнал по WiFi. Сигнал может выводиться даже на экран вашего смартфона, что позволяет наблюдать за домом в любой момент. Пользователи отмечают простоту настройки и эксплуатации системы, высокое качество изображения.
Надежная простота: REZON RZ Quattro D
REZON RZ Quattro D
Комплект REZON RZ Quattro D можно использовать для контроля за домом, офисом, стоянкой. Цифровые камеры обеспечивают хорошую картинку не только днем, но и ночью. Цена комплекта видеонаблюдения для улицы на 4 камеры – 14500 рублей. Покупатели выбирают этот комплект за простоту подключения. Устройство можно подсоединить в телевизору или настроить сигнал для отображения на вашем сотовом телефоне. Запись с видеокамер осуществляется на жесткий диск в регистраторе.
Для внутреннего контроля – система InControl
Система InControl
В основном такие системы используют для контроля за сотрудниками в офисе. В комплект входят купольные камеры, которые позволяют следить за всем помещением. Запись ведется на восьмиканальный видеорегистратор. На камерах установлены датчики движения. В частном домовладении такие камеры пригодятся, если в доме есть наемные работники, которым вы не доверяете. По отзывам собственников, благодаря инфракрасной подсветке, приборы выдают четкую картинку даже в темное время суток.
Незаметный охранник – система NOVIcam
Система NOVIcam
Отличительная особенность систем NOVIcam – компактность. Миниатюрные камеры практически незаметны и не испортят интерьер вашего дома. Комплект оборудован терабайтным диском, в котором помещается огромный объем информации. Можно запрограмировать запись на постоянный режим или срабатывание при обнаружении движения встроенным датчиком. В многочисленных положительных отзывах отмечается простой и удобный интерфейс приложения к системе, которое можно установить на компьютер или смартфон. Купить видеокамеру для видеонаблюдения с 4-х канальным регистратором можно всего за 5800 рублей.
Опыт наблюдения от Space Technology
Space Technology
Продукция этого производителя уже полтора десятилетия успешно реализуется на нашем рынке. Space Technology производит не только системы видеонаблюдения, но и домофоны, блоки питания, видеорегистраторы и приемопередатчики. Пользователи отмечают неизменно высокое качество продукции фирмы. Комплект из 4 камер с регистратором обойдется примерно в 27400 рублей. Сигнал с камер поступает по WiFi каналу.
Специфика организации системы видеонаблюдения на даче
Организация любой системы видеонаблюдения имеет свою специфику, которая зависит от того, на каком объекте предпринимаются меры безопасности. То же самое относиться к даче. В первую очередь, используемое оборудование должно работать в самых различных температурных режимах, поскольку дома на дачных участках в зимний период чаше всего не отапливаются. Во-вторых, корпуса всех элементов системы должны не только нормально функционировать вне помещений при различных погодных условиях, но и противостоять разрушительным проявлениям вандализма. Устанавливать простейшее оборудование бессмысленно, поскольку именно оно в первую очередь подвергается порче со стороны злоумышленников. Также необходимо тщательно продумать места установки камер и рекордера.
На участке должно быть минимум 4 видеокамеры
Несмотря на то, что современные системы видеонаблюдения могут вести запись и посылать тревожные сигналы через интернет и GSM-модули, владелец дачи не всегда имеет возможность своевременно прибыть на место и предотвратить правонарушение. По этой причине камеры наблюдения необходимо тщательно маскировать или устанавливать в труднодоступных местах. Можно на виду разместить муляж, а напротив — настоящее оборудование. В результате, злоумышленник, уворачиваясь от поддельной камеры, попадёт в поле зрения реального видеозаписывающего устройства. Также рекомендуется установить на участке дополнительные осветительные приборы, инфракрасное оборудование и датчики движения.
Камера с дополнительной подсветкой и датчиком движения
Как следить за домом удаленно
После того, как необходимое оборудование было подключено своими руками, можно приступать к настройке специального программного обеспечения, которое позволит просматривать картинку с домашней камеры удаленно. В основном процедура осуществляется через аренду статистического IP адреса у провайдера, однако мы рассмотрим более удобный способ с помощью сервера Novicam – NoviCloud.
Первоначально разрешаем видеорегистратору работать с облачными сервисами. Для этого в установленном ПО регистратора идем в настройках по пути «Система – Удаленные – Службы», переходим на вкладку «Облако» и ставим галочку напротив пункта «Доступен».
Далее регистрируемся на облачном сервисе. Переходим на сайт cloud.novicam.ru, щелкаем на кнопку «Регистрация» и вводим указанную информацию. После завершения регистрации переходим на главную страницу сайта и авторизуемся в личном кабинете.
Переходим в пункт «Управление устройствами» и добавляем камеру, следуя всем советам на экране. Если все настройки проделаны правильно, в списке доступных устройств будет отображаться ваш видеорегистратор.
Для онлайн-просмотра достаточно щелкнуть на видеорегистраторе, после чего откроется окно с доступными трансляциями.
Доступ к облачному сервису можно получить не только с ПК, но и настроить его со смартфона:
- В фирменном магазине приложений скачиваем программу Novicloud.
- Дожидаемся загрузки, запускаем приложение с рабочего стола, входим в личный кабинет с помощью данных, указанных при регистрации.
- Заходим в пункт «Список устройств» и щелкаем «Добавить».
- Вводим данные со своего видеорегистратора.
- Щелкаем на добавленное устройство и получаем доступ к камерам.
Доступные варианты организации видеонаблюдения
Конечно, для создания профессиональной системы захвата изображений необходимы определенные финансовые вливания: покупка камер, видео регистраторов, мониторов, кабелей и блоков питания. Для домашнего или частного применения все это не нужно. Требования у статистического пользователя невелики — доступность просмотра нескольких точек дома или квартиры в любое время, с записью происходящего. Все это можно получить, если организовать ip видеонаблюдение своими руками с использованием WEB камер или смартфонов, а также компьютера или планшета, в качестве контролирующего узла. Для повышения уровня домашней системы наблюдения применяются и специализированные устройства захвата изображения.

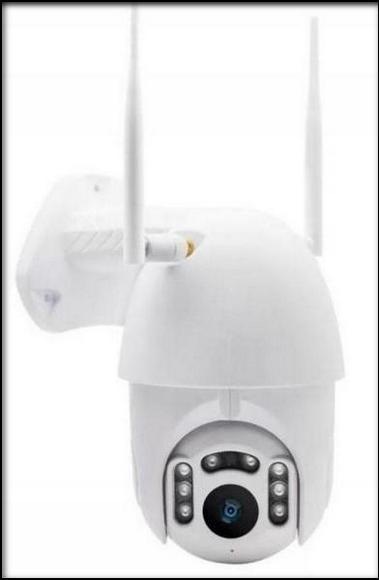

Специализированные камеры
Бытовые варианты устройств захвата реального изображения достаточно миниатюрны. Многие из них оснащены датчиком движения и инфракрасной подсветкой. Кроме того, специализированные камеры позволяют записывать видео на установленную в них SD карту в течение некоторого времени, пока не сядет аккумулятор. Или же выполнять это практически бесконечно при постоянном питании через обычный USB разъем. При отсутствии движения устройство уходит в режим «сна», до момента очередного возникновения необходимости работы, экономя заряд встроенного источника питания. Управляются и настраиваются специализированные камеры, посредством смартфона или компьютера при прямом или WIFI подключении.
Вид связи, указанный последним, дает и большой бонус в плане контроля поля зрения устройства и настройки его функций, вне зависимости от текущего расположения оператора.
Присоединив устройство подобного плана к домашней компьютерной сети, можно добиться передачи и просмотра изображения через интернет в любой точке света. Обычно соединение с камерой захвата производиться при помощи клиентских программ, устанавливаемых на компьютер, планшеты или смартфоны под управлением Windows, Linux, iOS и Android. Есть варианты оборудования, создающие сами готовый интерфейс доступа к функциям устройства захвата посредством любого браузера. Все возможности, предоставляемые камерой, обычно описаны в идущих к ней руководствах.
С использования смартфона
У многих скапливаются дома уже устаревшие, тем не менее, еще работающие смартфоны. Их также можно применять в качестве устройств захвата изображения. Для этого достаточно чтобы сам телефон обладал камерой и имел выход в мобильный интернет или сеть. На него ставиться специальная программа-сервер, наподобие IP Webcam, Home Security Camera — Alfred, TrackView, AtHome Video Streamer & Camera, Warden Cam, Telephoto.
Работа с камерами, просмотр текущего изображения и записей, в случае перечисленных разработок, производится при помощи Web интерфейса или клиентской части, установленной на компьютер, или другой смартфон. Одна из интересных функций доступных при использовании телефона в качестве устройства захвата — возможность обратной связи. В большинстве названых программ доступно удаленное включение изображения на экране и передача голоса. Есть функция кратковременного зажигания вспышки для привлечения внимания.

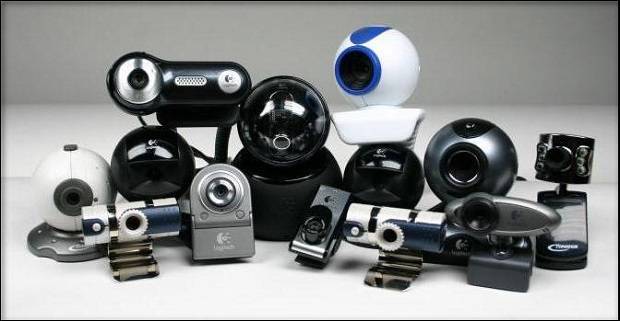

Применяя Web-камеру
Наиболее простой способ создания системы видеонаблюдения своими руками — использование WEB камер, подключенных к компьютеру или ноутбуку. Причем существуют их варианты, соединяющиеся не только через шнур USB, но и посредством радио или WIFI.
Управляющая программа ставится на клиентское устройство, превращая его среди всех прочих возможностей, в хранилище видеозаписей и монитор текущего состояния камеры. Функциональность клиентского ПО этим не ограничиваются. Для многих из подобных программ доступна трансляция онлайн через сеть и сохранение данных в облачных серверах, откуда их можно просматривать, используя другие высокоинтеллектуальные аппараты. На чем, собственно и основывается система удаленного видеонаблюдения через интернет для частного дома или квартиры, собранная своими руками
