Монтаж системы
Монтаж видеонаблюдения по сравнению с другими электрокоммуникациями имеет существенные особенности:
- Кабель нужен комбинированный: коаксиал или витая пара в одной оболочке с жилами питания.
- К камерам на территории кабель прокладывают в траншее затянутым в трубу.
- Земляные работы ведут по возможности скрытно, пользуясь услугами вполне доверенных лиц; случайный дешевый забулдыга за пузырь или дозу сдаст не задумываясь, а темные личности между собой договариваются легко.
- Электропитание камер нужно брать от сервера системы; камера, включенная в ближайшую розетку – все равно что пароль, написанный на заборе.
- Сервер, хаб, UPS и прочее системное оборудование размещаются компактно в поле зрения одной из камер.
Статьи по теме
Что нужно учитывать при выборе камер и кабелей? Для подключения аналоговых видеокамер можно использовать разные виды проводов. Но нужно помнить, что есть варианты, подходящие как для улицы, так и для дома. А есть кабели, предназначенные исключительно для внутреннего подключения, их уже нельзя прокладывать в неподходящих условиях.
Какие модели проводов могут использоватьс. Подходит только в том случае, если расстояние до камеры не будет превышать метров. Один из лучших вариантов — многожильный кабель с полумиллиметровым сечением. Для камер, удаленных на большее расстояние, выбирайте провод с сечением в 0. Позаботьтесь о том, чтобы разместить блок питания максимально близко к камере. Подходит для передачи сигнала на значительные расстояния.
Предназначается для работы в паре с активными передатчиками. Предназначен для передачи видеосигнала с камеры на регистратор. Существуют кабели с разной толщиной. Для подключения камер в системе видеонаблюдения должно хватить сечения в 0. Оптимальный вариант для квартирного видеонаблюдения, потому что требуется всего один провод до одной камеры. Камеры для видеонаблюдения делятся на внешние и внутренние. Камеры, используемые на улице, выпускаются с более прочными корпусами, чтобы выдерживать перепады температур и не реагировать на влагу.
Наличие инфракрасной подсветки для таких моделей будет дополнительным плюсом. Видеокамеры внешне так же различаются. Существуют купольные камеры, они предназначены для внутреннего наблюдения, располагаются на потолке.
Продолговатые цилиндрические камеры имеют крепления для установки на любой поверхности: горизонтальной и вертикальной.
Видеокамеры корпусного типа не устанавливаются на улице. Обеспечивают хорошее качество съемки при правильно подобранном объективе изначально он отсутствует.
Оборудование модульного типа наоборот не имеет корпуса, предназначено для незаметной видеосъемки.
Подбор камеры по необходимым параметрам
Камеры различаются и возможностью изменения фокуса. Модели с принципом фиксированной съемки гарантируют отличную картинку на заданном расстоянии.
Вариофокальные камеры позволяют снимать ближе или дальше объекты наблюдения. Вам понадобится блок питания. Чтобы правильно его выбрать, посмотрите на краткие характеристики этих устройств.
Самое высокое разрешение порядка ТВЛ, низкое — до Ниже цифры — ниже чувствительность камеры. Далее нужно посчитать количество камер и суммарно потребляемую мощность камер, и подобрать соответствующий блок питания. Например: обычно напряжение питания видеокамер 12В, а потребляемый ток — 0,53А.
На объекте предполагает установка четырех таких камер. Следовательно, суммарный ток составит 2,12А. Таким образом, приобрести нужно блок питания с напряжением 12В и номинальным током не менее 2,5А.
Оставляйте немного резерва в показателях блока питания. Их может быть порядка 16, но потребоваться может и больше хотя бы со временем. Нет необходимости брать сразу больше, чем нужно, позже их можно объединить посредством сети или с использованием платы видеозахвата.
Важный для регистраторов показатель: объем памяти. Если количество и размер установленных жестких дисков будет недостаточным, придется жертвовать информацией. Поэтому просчитайте, сколько должны храниться отснятые записи до того, как они будут стерты и перезаписаны. Одна камера в среднем использует Мб пространства жесткого диска при беспрерывной съемке. Нужно знать скорость записи и размер кадра. Для съемки людей достаточно 6 кадров в секунду, для записи передвижения машин потребуется хотя бы 25 кадров в секунду.
Запись звука в видеонаблюдении. Этот вебинар буден полезен и интересен прежде всего проектировщикам и инженерам, которые хотят глубоко разобраться с вопросами записи звука в системах видеонаблюдения.
Информация к размышлению
Размышлять будем о даче. И о других случаях, когда нужно видеонаблюдение с полным обзором по интернету. Как видим, начальные единовременные затраты составят около 10 000 руб, никак не менее, а затем по 400-600 руб./мес., или 4800-7200 ежегодно. Пользованию системой придется уделять немало времени и сил. А в случае чего – можно только наблюдать; объект далеко и мгновенно не доступен.
Поэтому, прежде чем браться за видеонаблюдение, подумаем хорошенько: а не скинуться ли всем миром, как в дачных товариществах издавна заведено, и не нанять ли сторожа с собачкой? Пусть он и не герой, но нападение на человека при исполнении или обученную и зарегистрированную служебную собаку – это уже не воровство с хулиганством. Это совсем другие статьи УК, и сроки другие. И преступники прекрасно это знают.

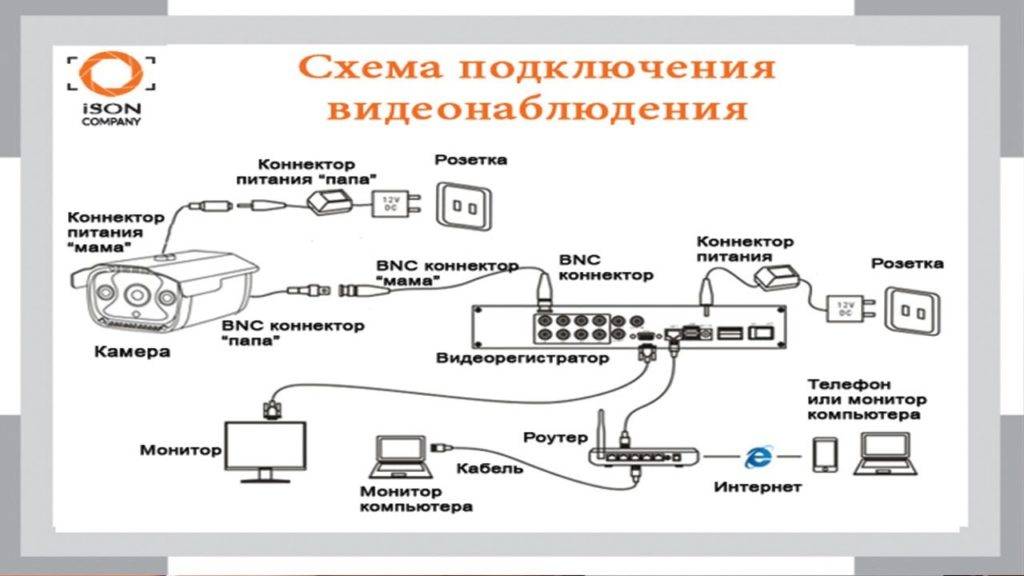

Подключение и настройка
Подключить видеокамеру через кабель можно не всегда. Дело в том, что такой способ соединения многими компаниями считается устаревшим, и всё больше приоритет отдаётся беспроводному оборудованию. Но если всё же выбрано проводное соединение, могут применяться такие варианты:
телевизионный тюнер;
видеоплата для захвата отсылаемых файлов;
конвертеры USB;
подключение к видеорегистратору.
Обычная схема подсоединения плат захвата подразумевает их монтаж внутрь системных блоков. Для этой цели платы крепят в разъём PCI Express. Часто можно услышать, что подобный вариант не слишком удобен. Однако в сравнительно небольших сетях видеонаблюдения (включающих не более 16 камер) он вполне хорош. Поэтому для обеспечения безопасности в мелких и средних коттеджах подключение камеры к плате видеозахвата вполне достаточно.
Если надо связать видеооборудование не с монитором компьютера, а с ноутбуком, подход мало отличается. В таком режиме, между прочим, можно спокойно использовать даже аналоговые камеры. Обязательно придётся использовать устройство-посредник. В качестве его могут выступить:
аналоговые регистраторы;
независимые платы видеозахвата;
прочие аналогичные системы.
Универсальные бесплатные аналоги редко удовлетворяют всем требованиям. Иногда возникает соблазн подключить обычную «внутреннюю» плату для ПК к ноутбуку через дополнительный адаптер. Но делать так специалисты настоятельно не рекомендуют. Хотя бы потому что поиск соответствующего переходника труден. И не факт, что его удастся купить вообще.
Кроме того, качество картинки из-за двойного преобразования вряд ли окажется нормальным для полноценного видеонаблюдения. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании. Обеспечить то и другое вряд ли сможет даже порт USB 3.0. Вывод: заниматься такими экспериментами оправдано, если ничего другого не остаётся. Подключение видеокамеры к телевизору часто производится через «тюльпан».
Причина в том, что лишь редкие телеприёмники и видеокамеры не имеют такого разъёма. Вход VGA присутствует в основном на современных моделях телевизоров. Использовать такой канал хорошо из-за улучшенного качества картинки. Разъем типа SCART — профессиональный стандарт передачи телевизионного сигнала. Но за редким исключением подсоединить видеокамеру к такому порту получится через переходник
Важно знать и то, как подключается видеокамера к телефону
Для этой цели используются:
«облачные» сервера интернета;
прямое подсоединение;
P2P.
Доступ к камерам видеонаблюдения в любом случае потребует использовать интернет по технологии 3G либо 4G. Второй вариант лучше, потому что критически важна скорость коммуникационного канала
Важно: слабым звеном может оказаться сам телефон. Но даже при использовании смартфонов последнего поколения характеристики канала связи вряд ли позволят получать сигнал с 4 камер и более. Сколько-нибудь реально подключение удалённо только к единственной камере
Сколько-нибудь реально подключение удалённо только к единственной камере.
Усиление 3G/4G сигнала
К дополнительному усилению сигнала прибегают в случае большого количества пользователей глобальной сетью, а также в условиях плохого качества волны. Усилить можно 2 методами:
- с помощью 3G/4G роутера для загородного дома, способного улавливать волку с помощью собственной антенны, и раздавать ее в доме через wi-fi;
- используя репитер, который внутри дачного дома усиливает сигнал, предоставляемый поставщиком услуг.
В первом варианте применяют модель передатчика, в антенну которого встроен 4G модем. Подобное оснащение позволяет максимально снизить потерю сигнала, а также упростить монтажные работы по проведению кабельной линии.
Репитер располагается между антенной, находящейся снаружи здания, и антеннами внутри дома. Внутренние устройства передают усиленный сигнал к пользователям.
Необходимые характеристики для выбора камеры
Чувствительность задается наименьшим отверстием диафрагмы, принимающим сигнал размера 1 В на отладочной таблице, при освещенности 2 тыс. ЛК с температурой 3 тыс.200° К. Эту характеристику иногда путают с минимальной освещенностью, которая характеризуется наименьшим показателем света для распознавания изображения.
Динамический диапазон показывает отношение наибольшего сигнала к среднему квадрату величины экспозиционного фона. Повышение вилки ведет к более четкому распознаванию темных объектов. Разрешение камеры дает представление о количестве линий в кадре экрана. В качестве характеристики дается разрешавшая способность по горизонтали, а вертикальный показатель берется на уровне ¾.
Скорость записи или частота показывает число кадров, которое система воспринимает за секунду.
Подключение IP камер видеонаблюдения с PoE
Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:
4-х парный кабель UTP вместо КВК-П
IP камеры с функцией PoE для уличной установки
Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.
сетевой видеорегистратор
PoE коммутатор
Он необходим для подключения от одного видеорегистратора сразу нескольких камер.
коннекторы RJ-45, вместо разъемов BNC-F
Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.
Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.
Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.
Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.
Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.
бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый
Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом – кримпером.
В распредкоробку должно быть заведено два провода – от IP камеры и кабель со шкафа.
Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.
Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами
Аналогично поступаете со всеми оставшимися камерами.
После чего подсоединяете их к PoE коммутатору.
Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.
После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.
В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.
При первом включении экрана должен показаться мастер настройки.
Пройдя все его этапы вы запустите свое видеонаблюдение.
https://youtube.com/watch?v=pvIJUxjGrm4%3F
Источники – //cable.ru, Кабель.РФ

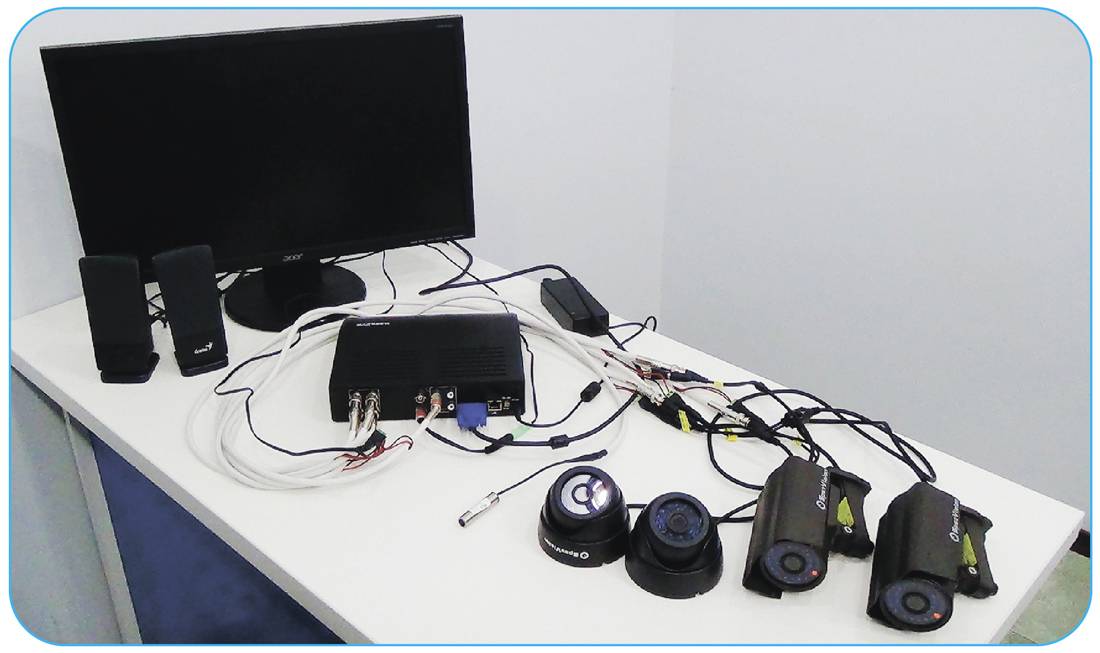

Основные компоненты
Составляющими всех подобных систем являются камеры видеонаблюдения, телевизор или монитор, устройство для обработки информации, кабели для соединения между собой всех компонентов.
С помощью видеокамер осуществляется непосредственный прием изображений, находящихся в наблюдаемой зоне. Отсюда полученная информация передается по видеокабелю к регистратору для ее дальнейшей обработки. После этого она выводится на монитор, с одновременным сохранением на жестком диске или в памяти самого видеорегистратора.
Существует несколько вариантов обрабатывающих устройств. Наибольшее распространение получили уже упомянутые видеорегистраторы и платы видеозахвата. Первые устройства имеют собственную память и могут поддерживать сетевой протокол TCP/IP. Регистратор подключается к монитору через VGA-выход, по которому и поступает видеосигнал.
В отличие от регистраторов, платы видеосигнала не могут работать сами. Для них обязательно требуется компьютер, куда выводится информация с помощью интерфейса. Поэтому видеорегистраторы стоят дороже, несмотря на практически одинаковые технические характеристики.
О готовых комплектах
В интернете море разливанное предложений готовых комплектов видеонаблюдения, проводных или беспроводных. Что о них можно сказать, если считать все вполне надежными?
Во-первых, цены явно вздуты: комплект из одной камеры и видеорегистратора дешевле 15 000 руб. вряд ли найдется. Но одна камера, понятное дело, полного обзора не даст; для этого нужно их хотя бы 4-5. Такой комплект дешевле 35 000 руб. не купишь. Выходит, за каждую дополнительную камеру нужно выложить 20 000/(3-4) = (6667-5000) руб. А точно такая же отдельно стоит не более 2500 руб. Разница в 10 000 и более за пару дополнительных чипов в регистраторе – это уж чересчур. Лучше попытаться собрать самому.
Во-вторых, продавцы скромно умалчивают, что «беспроводное» в данном случае означает локальную связь камер с регистратором, а не собственный выход в интернет WAN (Worldwide Area Network; глобальная, или всемирная, информационная сеть, ГИС; LAN, Local Area Network – локальная информационная сеть, ЛИС). Да, в беспроводном видеонаблюдении регистратор может быть удален от камер, но насколько? Обещания в 10 или даже 30 км (!) – абсурд. Для радиуса зоны уверенного приема (ЗУП) в 10 км на МВ/ДМВ нужна мощность не менее 15 Вт, излучаемая антенной, поднятой не менее чем на 20-25 м над наивысшей точкой рельефа окружающей местности. Если даже допустить, что, благодаря каким-то невероятным ухищрениям технологии коробочка на батарейках и выдаст столько в антенну, то в широкую продажу ее не пустят – для такой дальнобойности нужна отдельная на каждое устройство лицензия Минсвязи и выделенная Частотнадзором частота. Поинтересуйтесь в крупных телекомпаниях, просто ли им получить разрешение на новый передатчик?
В-третьих, готовые наборы ПО для удаленного контроля по интернету не комплектуются и гарантии, что внедрить систему в инет получится, производители не дают. Либо сиди и все время смотри на монитор (который, кстати, должен поддерживать мультиэкранный режим), либо никакого контроля в реальном времени.
Общий вывод – бюджетное видеонаблюдение нужно делать самому из покупных вразнобой компонент, и самому же настраивать. Подводных камней на этом фарватере немало, так что плыть по нему придется путем извилистым. Ну что ж, пока – малый вперед!

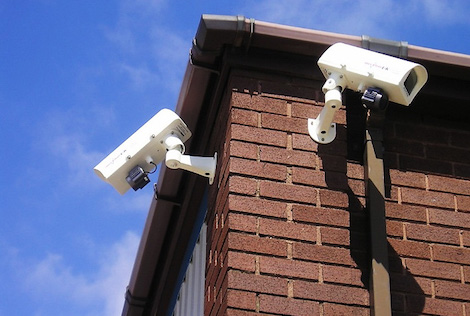

Правила крепления видеокамер
Большое значение придается правильной установке и креплению камер. Ведь эти устройства будут находиться на своих местах в течение долгого времени и поэтому должны быть надежно закреплены. Только после этого выполняются подключения питания и сетевых проводов.
Существуют определенные правила установки и крепления оборудования для видеонаблюдения:
- При установке наружных камер системы видеонаблюдения на улице с использованием блоков питания, необходимо обеспечить их надежную защиту. С этой цель блоки помещаются в герметичные короба с такими же герметичными отверстиями для ввода проводов.
- Места установки наружных камер должны быть максимально защищены от прямого воздействия солнечных лучей и атмосферных осадков. Высота расположения выбирается таким образом, чтобы исключить свободный доступ к устройствам со стороны нежелательных лиц. Режимные объекты с усиленной охраной могут дополнительно оборудоваться скрытыми камерами.
- Перед прокладкой кабельных линий и установкой кронштейнов проверяется исправность приборов видеонаблюдения. Для этого каждое устройство подключается к регистратору и на мониторе проверяется угол обзора, а также качество воспроизведения в дневное и ночное время.
- Прежде чем установить систему видеонаблюдения, необходимо проверить, чтобы в зоне контроля было равномерное распределение освещения. Если камера, смонтированная в темном месте, начнет снимать сторону, освещенную солнечным светом, практически всегда изображения получаются очень низкого качества.
- Камеры системы видеонаблюдения, на которые направлен яркий солнечный свет, очень быстро выходят из строя. Этот фактор нужно обязательно учитывать при установке оборудования.
- Для ночного видеонаблюдения должно быть достаточно света на охраняемом участке.
- В офисах или магазинах установка систем видеонаблюдения является обязательной на всех входах и выходах. Камеры устанавливаются таким образом, чтобы к ним был возможен доступ обслуживающего персонала. Своевременный уход существенно продлевает срок службы оборудования.
Начинаются сложности
Удаленная система наблюдения, совмещающая в себе контрольные и охранные функции, технически вполне реализуема своими силами, но организационно сложнее на порядки. По правде говоря, если бюджет позволяет, лучше заказать ее в лицензированной организации. Если же браться самому, то нужно владеть кое-какой информацией специального характера. Постараемся помочь читателю разобраться в этом вопросе. Начнем с организационных и морально-этических принципов, имеющих тем не менее, вполне конкретное техническое и денежное выражение.
Против лома нет приема
Самый простой способ избежать видеонаблюдения – вывести его из строя. Преступники не мудрствуют лукаво: камень из рогатки или шарик с краской из пейнтбольного ружья по камере – всего лишь мелкое хулиганство и материальный ущерб. Комок грязи или снежок по ее объективу вообще ненаказуемы; максимум – админпротокол. А путь свободен.
С честным лицом и открытым забралом
Хороший пожарник – тот, который спит на службе. Почему? Потому, что у него нигде ничего не горит. Хороший сантехник – тот, который в дежурке забивает козла, а то и распивает бутылочку с коллегами. Почему? Потому, что у него все везде проходит по трубам как надо куда надо и нигде ничего не течет.
Хорошее видеонаблюдение – то, которое отвадит злоумышленника. Схватить злодея за шкирку и поволочь торжествующе в органы, может быть, и приятно. Но для общества полезнее, когда и он, и хозяин спокойно спят, не помышляя о криминале.
И в дождь, и в грязь должна работать связь
Преступники, если нужно, и помудрствовать могут, и умеют, а войны высоких технологий давно уже перешли из фантастики в быт. Те же производители охранных систем предлагают в широком ассортименте разные сканеры, антижучки, детекторы, глушилки и т.п. Цены – доступные. Во всяком случае, меньше стоимости урожая клубники или яблок с ухоженных 6 соток, не считая картошки и помидоров. И пользоваться можно неоднократно.
Солдат спит, служба идет
Вероятность вычислить и взять взломщика и вора спустя 12 час. после эпизода стремительно приближается к 0. Свыше 75% взломов и краж раскрываются в течение суток по совершении; потом – «глухарь». Но смотреть не отрываясь на дисплей невозможно, и зачем, к примеру, уезжать всей семьей в отпуск ради лишнего беспокойства?
Специфика установки видеонаблюдения на даче
Злоумышленники в дачном посёлке обладают большей свободой действий и располагают дополнительным запасом времени, зачастую неограниченным. Учитывая это, места установки периферийного оборудования должны быть по возможности скрытыми или находиться вне зоны досягаемости, в том числе при помощи подручных средств: палок, камней и т.п.
Необходимо спрятать в труднодоступном месте внутри дома видеорегистратор, а также осуществлять скрытую прокладку кабеля. Так как по нему злоумышленники легко смогут найти ключевые элементы системы видеонаблюдения и вывести её из строя. При этом, владелец не только будет лишён дорогостоящего оборудования, но и доказательств противоправных действий.
Места установки камер должны быть труднодоступными, но эффективными для выполнения функции наблюдения ФОТО: lipetsk.tigris-cctv.ru
Использование оборудования стандарта wi-fi является оптимальным вариантом с точки зрения скрытности размещения, кроме того, значительно облегчает монтаж. Однако стоит помнить, что по беспроводному каналу передаётся только информация, а питание камеры видеорегистратор получают по проводам. Так что прокладки кабелей в этом случае всё равно не сбежать.
Воздушная — тросовая прокладка кабеля к видеокамере ФОТО: samelectrik.ru
Статья по теме:
Монтаж системы
Монтаж видеонаблюдения по сравнению с другими электрокоммуникациями имеет существенные особенности:
- Кабель нужен комбинированный: коаксиал или витая пара в одной оболочке с жилами питания.
- К камерам на территории кабель прокладывают в траншее затянутым в трубу.
- Земляные работы ведут по возможности скрытно, пользуясь услугами вполне доверенных лиц; случайный дешевый забулдыга за пузырь или дозу сдаст не задумываясь, а темные личности между собой договариваются легко.
- Электропитание камер нужно брать от сервера системы; камера, включенная в ближайшую розетку – все равно что пароль, написанный на заборе.
- Сервер, хаб, UPS и прочее системное оборудование размещаются компактно в поле зрения одной из камер.
О готовых комплектах
Во-первых, цены явно вздуты: комплект из одной камеры и видеорегистратора дешевле 15 000 руб. вряд ли найдется. Но одна камера, понятное дело, полного обзора не даст; для этого нужно их хотя бы 4-5. Такой комплект дешевле 35 000 руб. не купишь. Выходит, за каждую дополнительную камеру нужно выложить 20 000/(3-4) = (6667-5000) руб. А точно такая же отдельно стоит не более 2500 руб. Разница в 10 000 и более за пару дополнительных чипов в регистраторе – это уж чересчур. Лучше попытаться собрать самому.
Во-вторых, продавцы скромно умалчивают, что «беспроводное» в данном случае означает локальную связь камер с регистратором, а не собственный выход в интернет WAN (Worldwide Area Network; глобальная, или всемирная, информационная сеть, ГИС; LAN, Local Area Network – локальная информационная сеть, ЛИС). Да, в беспроводном видеонаблюдении регистратор может быть удален от камер, но насколько? Обещания в 10 или даже 30 км (!) – абсурд. Для радиуса зоны уверенного приема (ЗУП) в 10 км на МВ/ДМВ нужна мощность не менее 15 Вт, излучаемая антенной, поднятой не менее чем на 20-25 м над наивысшей точкой рельефа окружающей местности. Если даже допустить, что, благодаря каким-то невероятным ухищрениям технологии коробочка на батарейках и выдаст столько в антенну, то в широкую продажу ее не пустят – для такой дальнобойности нужна отдельная на каждое устройство лицензия Минсвязи и выделенная Частотнадзором частота. Поинтересуйтесь в крупных телекомпаниях, просто ли им получить разрешение на новый передатчик?
В-третьих, готовые наборы ПО для удаленного контроля по интернету не комплектуются и гарантии, что внедрить систему в инет получится, производители не дают. Либо сиди и все время смотри на монитор (который, кстати, должен поддерживать мультиэкранный режим), либо никакого контроля в реальном времени.
Общий вывод – бюджетное видеонаблюдение нужно делать самому из покупных вразнобой компонент, и самому же настраивать. Подводных камней на этом фарватере немало, так что плыть по нему придется путем извилистым. Ну что ж, пока – малый вперед!
Типы подключения
На нынешний момент существуют такие разновидности подключения:
- Оптоволокно. Бюджетный и быстро осуществимый вариант для крупных областных центров. С помощью такого типа поступления интернет-сигнала возможно организовать скорость передачи до 1 Гб/с. Для этого используют медиаконвертер, sfp-модуль коммутатора или специальный терминал.
- Витая пара. Устанавливается специальное оборудование в высотном доме, к которому подсоединяют кабель с повышенной пропускной способностью. К абоненту в квартиру заводят медный провод с обжимом на конце. с.
- Спутниковый интернет. Дорогостоящая услуга с необходимостью покупки специального оборудования. С помощью этого типа подключения поймать сигнал глобальной сети можно в любой точке видимости спутника, независимо от удаленности от населенных пунктов.
- WiMAX. Предполагает наличие вышки с ретранслятором. Для такого типа подключения необходимо иметь антенну, способную принять соответствующий сигнал. Для подключения необходимо наличие приемника сигнала, в некоторых случаях обязательно наличие усилителя волн.
- 3G/4G интернет. Мобильный вариант подключения. Для этого необходимо иметь 4g роутер для загородного дома. Покрытие территории различными операторами связи позволяет использование этого типа интернета в хорошем качестве. Для единичного подключения персонального компьютера или ноутбука оптимальным вариантом станет USB-модем, а для множественного подключения применяют различные 3G/4G роутеры.
В случае большой удаленности дачи от вышки необходимо приобретение оборудования для усиления сигнала. Для загородного дома оптимальным станет именно мобильный интернет. Правильная организация подключения, выбора оборудования и настройка передатчика позволить установить стабильный сигнал в радиусе действия устройства.
Сервер и система
Структурная схема удаленного видеонаблюдения
Простое видеонаблюдение собирается по структурной схеме, приведенной на рисунке. При выполнении некоторых мер, описанных ниже, в качестве сервера подойдет любой нетбук или подержанный компьютер. Хотите еще проще? Да, возможно. Но для себя, а не от воров.
Если на сервере есть хотя бы 6 USB портов (один – для мышки), то и камеры можно взять USB и обойтись без локальной сети. Как самую дешевую вебку сделать всепогодной и антивандальной, будет описано далее. Но! USB соединение плохо защищено от помех, и длина кабеля со всеми изворотам не может быть более 15-20 м. USB-2 на максимальной скорости 2 Мбит/с работоспособно, по ТУ, при длине кабеля до 5 м. И доступные управляющие софты рассчитаны на IP-камеры.
К слову, IP-камера вовсе не значит, что она сама по себе выходит в инет и передает картинку хозяину. IP-камеры имеют IP- и MAC-адреса (MAC-адрес – физический идентификатор устройства в сети), но для выхода в инет им, как и всем, необходим провайдер и хост. И модем, если инет мобильный. К примеру, если есть 8 IP-камер, то, чтобы снять картинки со всех них непосредственно по проводному инету, нужно купить 8 точек выхода и вносить восьмикратную абонплату.
Роутер может быть любым. Сложный маршрутизатор не нужен, подойдет самый простой коммуникатор (свич, хаб). Эфирный порт нужен, если в системе есть беспроводные камеры.
Современные роутеры – это, фактически, вполне приличные компьютеры, к которым, для настройки, к примеру, можно подключить дисплей, клавиатуру, мышку. Есть у них и собственный WAN. Однако компьютеры они специализированные; установить на такой и настроить программу управления системой если и можно, то опытному специалисту. ОС, кстати, чаще всего Linux. Так что вся система обойдется гораздо дешевле, если для сервера взять дешевый б/у комп и простой дешевый хаб.
О HDD
Между прочим, бывают. При 8 FPS с 5 камер на 600 TVL (см. далее) за неделю при активности кадра 50% набегает около 10 ГБ архива данных. Жесткий диск на 120 ГБ не считался редкостью и 8 лет тому назад, а теперь? И если хранить архив, как говорится, весь сплошняком и не глядя, то раз в неделю придется покупать аж 2 DVD болванки. Если же не лениться просматривать в ускоренном режиме и пропалывать, то 4-мя DVD в год под архив обойтись вполне реально.
О UPS
Нужен ли для такой системы UPS? Вопрос, казалось бы, праздный – ведь без электричества ничего и не увидишь. Верно, но для неотапливаемой дачи есть нюанс: зимой, на морозе, аккумулятор UPS мгновенно засульфатируется и полностью выйдет из строя. Да и прочему оборудованию, если оно непрофессиональное, минус в плюс не пойдет. Так что, по окончании сбора урожая, когда воровать уже нечего, всю технику лучше отвезти домой до весны.
Совсем просто
Локальное видеонаблюдение в квартире может вовсе не потребовать никаких дополнительных затрат и быть организовано буквально в течение 3-10 мин. Что для этого нужно? Веб-камера (вебка), USB или беспроводная, да ноутбук или планшет. В продаже есть и смартфоны, понимающие вебку. Создание системы видеоприсмотра сводится к инсталляции вебки – и смотрите себе, мирно ли сопит носиком во сне ваш маленький или не шкодит ли любимая кошка.
Второй вариант – на случай, если ноут со встроенной вебкой, выход в инет через домашний Wi-Fi роутер и есть вторая точка выхода – тот же планшет или смартфон. Тут и покупать ничего не нужно – связываемся сами с собой как угодно, хотя бы через соцсеть или какую-то знакомку, и контролируем на здоровье.
Видеонаблюдение на даче через телефон: как обезопасить свой загородный дом
Камера или видеорегистратор, способные работать с внешним модемом — опознают новое устройство и самостоятельно установят связь. На этом процесс, как установить видеонаблюдение за дачей через интернет своими руками, в плане обеспечения канала передачи данных — закончен.
В зависимости от используемого устройства связи, данный элемент оснащения системы может представлять собой:. Основное правило, как установить видеонаблюдение на даче через интернет — верно установить антенну. Рекомендуется поднять ее как можно выше и сориентировать путем подбора положения для наиболее сильного сигнала. При этом не следует превышать рекомендуемый производителем максимум длины соединительного кабеля.
Решение, как организовать видеонаблюдение на даче при условии крайне слабого приема мобильной сети — выглядит как распространенное устройство, усилитель GSM сигнала. Если подключение камер будет осуществляться беспроводным путем, необходимо использовать роутер.
Для домашнего использования подойдет самый бюджетный вариант.
Установили систему видеонаблюдения на здание центральной улицы г. Камеры с разрешением 5 мегапикселей установленные на фасаде здания позволяют определять номера даже в ночное время суток. Изображение даже в ночное время цветное. Установлены камеры 5мп. Установили комплект системы видеонаблюдения в прокате спорт инвентаря в Омске.
Хранение данных осуществляется на жестком диске или в облачном сервисе, для которого не нужен статический IP-адрес. Очевидно, что при меньшем количестве камер этот сервис будет стоить пропорционально дешевле.
На рынке представлены многочисленные модификации видеокамер для внутреннего и наружного наблюдения. Многие поставщики предлагают готовые комплекты проводных и беспроводных систем.
Цена таких предложений обычно начинается от 15 рублей, что в конечном итоге значительно превышает стоимость оборудования, приобретаемого по отдельности.
Кроме того, нередко продавцы под беспроводным наблюдением подразумевают наличие локальной сети между камерами и записывающим устройством, а не прямой выход видеокамер в Интернет.
Однако монтаж видеонаблюдения своими руками — это не всегда простая задача, и для недостаточно подготовленного пользователя такие комплекты могут стать оптимальным решением. Кроме открытых камер существуют еще и скрытые — миниатюрные, маскируемые и потайные. Однако их использование регулируется не запрещается!
То есть на территории личной собственности вы можете ими пользоваться как угодно, лишь бы в объектив не попадала чужая собственность. Для применения, например, в офисе или торговом зале придется получать письменное согласие сотрудников и уведомлять посетителей о наличии скрытого видеонаблюдения.
Строго воспрещается любое видеонаблюдение в туалетных комнатах, раздевалках и т. Чтобы установить видеонаблюдение для дома дачи своими руками, необходимо прежде всего определиться с количеством видеокамер и их задачами см. Таблица 1. Выбор разрешения камеры в соответствии с задачами видеонаблюдения. Задача видеонаблюдения. Ширину зоны обзора камеры можно определить самостоятельно рулеткой или дальномером, а также с помощью специальных онлайн-калькуляторов, если вам известно фокусное расстояние объектива камеры.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВИДЕОНАБЛЮДЕНИЯ
1. Определяем цели и задачи системы.
Это могут быть:
- общий обзор зоны контроля;
- детализация отдельных объектов наблюдения (чтение автомобильных номеров, распознавание лиц и пр.).
В зависимости от назначения камеры видеонаблюдения выбирается фокусное расстояние ее объектива (подробные инструкции здесь ). Кстати, по данной ссылке можно ознакомиться и с другими вопросами выбора видеокамеры.
2. Выбираем тип системы (аналоговая или IP).
Вопрос какая система видеонаблюдения лучше аналоговая или IP рассмотрен сразу на двух страницах:
- собственно само сравнение ;
- выбор между аналоговой и ip камерой .
В большинстве случаев для дома, квартиры, небольших офисов и магазинов рекомендуется установка аналоговых камер видеонаблюдения высокого разрешения.
К вопросу о разрешении: 1-2 Mpx (720р – 1080р) достаточно для решения большинства задач. На сегодняшний день это “золотой” стандарт.
3. Намечаем места размещения видеокамер.
При выполнении работ по установке камер следует соблюсти два условия:
- обеспечить обзор требуемой зоны наблюдения;
- предотвратить возможность умышленного повреждения или хищения телекамер.
Второй момент особенно актуален при установке уличного видеонаблюдения.
4. Выполняем работы по монтажу и подключению компонентов видеосистемы.
При этом целесообразно пользоваться инструкциями предприятия изготовителя. Сложного в этом процессе, особенно для аналоговых систем, ничего нет.
