Выбор регистраторов для системы видеонаблюдения: на что обратить внимание?

Основные виды

Классифицировать виды и типы регистраторов для видеомониторинга можно следующим образом:

1. По формату передачи и обработки сигнала:

• аналоговые, которые отличаются относительно низкой стоимостью, отсутствием потерь сигнала или его задержки, отсутствием возможностей хакерских или вирусных атак, а также простотой использования. Однако аналоговое оборудование требует обязательной прокладки кабеля и характеризуется сложной масштабируемостью, модернизацией и плохим качеством изображения. К устаревшим моделям относятся такие стандарты, как CIF, VGA, D1, 960H.  Аналоговое оборудование новейшего поколения  — это форматы HD-TVI, HD-CVI и AHD;
• цифровые, в том числе и IP-регистраторы (другое название сетевые) и HD-SDI.  Их отличает высокое качество изображения, а система с их использованием легко модернизируется в зависимости от потребностей пользователя. IP-камеры уменьшают видео до необходимого объема, в связи с чем регистратор избавлен от необходимости дополнительно обрабатывать сигнал. IP-регистраторы получают данные через интернет-соединение или локальную сеть.

2. По финансовым возможностям потребителя и качеству съемки:

• бюджетные, которые могут обеспечить скорость съемки 3-5 кадров/канал в секунду, а качество отображения 640*272 пикселя (по горизонтали и вертикали) в реальном времени, 320*272 пикселя в режиме записи. Сетевых опций в бюджетных регистраторах нет;
• средние, которые могут обеспечить скорость съемки до 25 кадров/канал в секунду, а качество отображения 720*288 пикселя в реальном времени при минимальных скоростях и в режиме трансляции по сети;
• профессиональные, которые дают  скорость съемки до 25 кадров/канал в секунду, а качество отображения 720*576 пикселя во всех режимах + дополнительно отличное качество звука.

3. По формату размещения платформы:

• автономные, которые состоят из единой платы с чипом, содержащим программное обеспечение. Все составляющие находятся внутри корпуса регистратора.  Они простые, надежные и легкие в использовании;
• на базе ПК, когда плата видеозахвата (она же видеорегистратор) размещена в системном блоке персонального компьютера.

Обзор популярных моделей

Среди нескончаемого сортамента современных регистраторов, по нашему мнению, стоит выделить следующие модели:

• Цифровой видеорегистратор BestNVR-404 IP, который способен принимать и обрабатывать сигнал с четырех камер. Устройство работает на базе популярной операционной системы Android и помимо четырех видеоканалов пишет сигнал с двух микрофонов. Разрешение записываемого видеосигнала в режиме реального времени – 1280х960 пикселей. Скорость записи – 25 кадров в секунду на каждой камере. Объем хранилища данных – до 8 терабайт (2 жестких диска по 4 Тб, приобретаемых отдельно). Поддерживает протокол сетевого обмена данными. Стоимость 18-20 тысяч рублей.

• Регистратор видеонаблюдения на 8 камер Gazer NF308r, поддерживающий запись в формате Full HD (1920х 1080). Это устройство аккумулирует данные на 8 дисках с общей емкостью до 24 Тб. Суммарная скорость записи регистратора – 200 к/с или 25 кадров в секунду на каждую камеру. Помимо 8 видеоканалов регистратор принимает сигнал и с такого же числа аудиоканалов. Управление осуществляется удаленно, с помощью дистанционного пульта или смартфонов и ПК, поддерживающих операционные системы iOS, Android, Windows (посредством интернет браузеров). Кроме того, устройство работает с сетевыми протоколами, передавая данные на уделенный ПК, и может управлять системой поворота и наведения удаленных камер наблюдения. Стоимость регистратора – от 700-750 долларов США.

• Гибридный видеорегистратор на 16 камер Tecsar L164-8D8P-H, способный писать и Full HD сигнал, и видео в минимально приемлемом формате D1 (704х576 пикселей). Максимальное разрешение (без сжатия) — 2560 х 1600 пикселей. Кроме 16 видеоканалов регистратор снимает сигнал и с 4 аудиоканалов. Устройство снимает сигнал как с аналоговых, так и с цифровых камер. Причем регистратор способен работать и в DVR режиме (только аналоговая запись с 16 камер), и в NVR-режиме (только цифровая запись с 24 камер), и в HDVR-режиме (аналоговая и цифровая запись с 8/8 камер).  Емкость накопителя – 16 Тб (2 диска по 8 Тб, приобретаемых отдельно). Стоимость устройства – 150-200 долларов США.

Как видите: регистратор может быть и дорогим, и дешевым. Причем цифровая техника стоит дороже аналоговой. Однако последняя не обеспечивает должного качества сигнала.

Виды видеорегистраторов

1. Аналоговые (Digital Video Recorder, DVR).

В данном случае изделие по коаксиальным кабелям подключается к аналоговым приборам наблюдения. Кодирование и обработка изображения выполняется непосредственно в видеорегистраторе. Как правило, устанавливается на небольших или средних объектах.

Достоинства:

• непрерывность фиксации видеопотока;
• совместимость разного оборудования;
• лёгкий монтаж;
• возможность установки микрофона;
• простота настройки, эксплуатации, а также обслуживания;
• большой выбор;
• низкая цена.

Недостатки:

• отсутствие шифрования сигнала;
• подверженность помехам при прокладке оптоволоконного кабеля рядом с другими проводами;
• невозможность отслеживания изображения через Интернет;
• невысокое качество изображения без функции приближения или удаления;
• трудоёмкость работы с кабелями для каждой камеры;
• ограниченная дальность передачи сигнала до 300 метров от DVR.

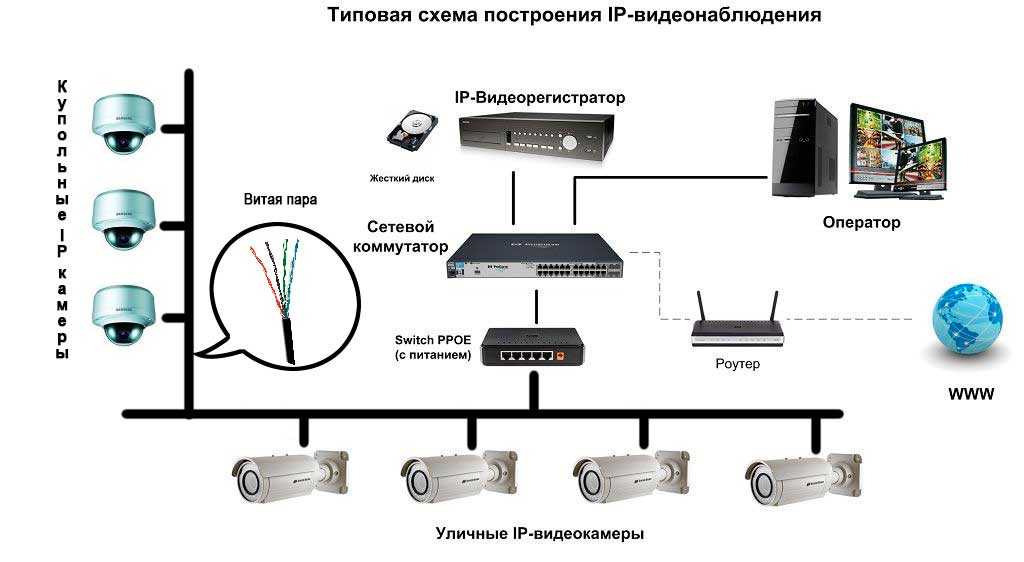

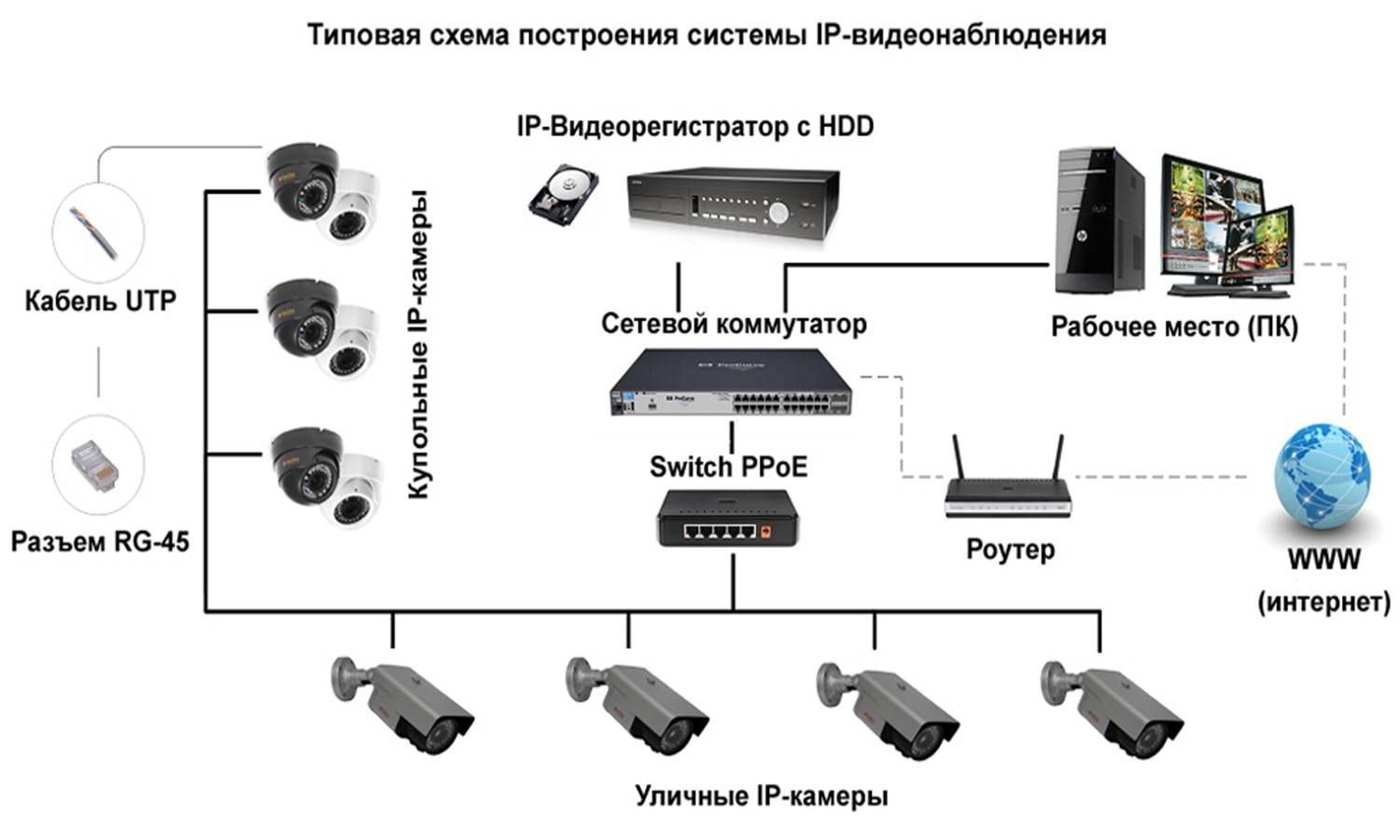

2. Сетевые (Network Video Recorder, NVR).

В отличие от аналоговых в сетевых моделях кодирование и обработка изображения выполняется IP-видеокамерой с последующей передачей по сетевому кабелю в видеорегистратор для удалённого просмотра или хранения.

Достоинства:

• гибкая система настроек;
• интегрированный мини-компьютер для удалённых операций;
• удобная установка в любом месте при нахождении в одной сети с IP-камерами;
• простое подключение через PoE-коммутатор и беспроводный маршрутизатор;
• хорошее качество видеозаписи;
• наличие датчика движения;
• высокая степень шифрования;
• большая дальность подключения через Интернет.

Недостатки:

• неустойчивость сигналов;
• сложность монтажа, программирования, настройки;
• проблема совместимости только одного формата видео;
• высокая цена.

3. Гибридные (Hybrid Digital Video Recorder, HDVR).

Универсальные изделия, совмещающие возможности аналоговых и сетевых устройств.

IP ИЛИ АНАЛОГ?

Следующий совет касается того какую технологию выбрать – IP или альтернативу в виде AHD, TVI, CVI или CVBS. Как правило, для домашнего использования IP камеры излишни.

Какое главное преимущество у IP видеонаблюдения? Поддержка сетевых технологий. Это главное. То есть, если вам нужно видеонаблюдение на даче, даже с выходом в интернет, приобретать IP не обязательно.

А вот для крупных систем такие технологии полезны. Только хорошая IP камера должна стоить никак не меньше 10000 рублей (это самый минимум). А почему на рынке полно таких видеокамер по ценам от 2000 рублей? А потому, что людям вбили в головы что IP это однозначно хорошо и под это идут в ход дешевые поделки.

Нет, они тоже работают, но как? Для интереса я приобрел недорогую видеокамеру российского производителя. Она подключается к компьютеру, имеет доступ в окне браузера и прилагаемой программе, показывает, настраивается.

Попытка же подключиться к ней через облачный сервис закончилась неудачей. Не поддерживает он ее, а она его. Поигрался я и забросил этот девайс не дальнюю полку.

Интерфейсы – что можно подключить к видеорегистратору для видеонаблюдения

Количество каналов

Количество каналов в видеорегистраторе – это количество аналоговых (в том числе высокого разрешения) камер, которые к нему можно подключить. Каждая камера подключается к отдельному видеовходу (BNC-разъему).

Если DVR поддерживает и подключение IP-камер, то их число обычно не включается в количество указанных каналов регистратора. Сколько IP камер поддерживает регистратор, оговаривается в характеристиках отдельно, а подключаются они по сети через один LAN-разъем регистратора. То есть если указано, что регистратор гибридный 8-канальный, то к нему можно подключить 8 аналоговых камер, а сколько IP – нужно смотреть в характеристиках.

При подборе видеорегистратора нужно продумать – какое расширение сети камер планируется в будущем. Лучше всего брать регистратор с количеством каналов с запасом – разница в цене будет не так существенна, зато при расширении сети вам не нужно будет покупать дополнительный регистратор.

 Аудиовходы и аудиовыходы (RCA)

Аудиовходы предназначены для передачи и записи на видеорегистратор звука от отдельно установленных микрофонов. Чаще всего в регистраторах есть либо один аудиовход, либо по числу каналов для камер, либо нет вообще. Это всем знакомые разъемы RCA, для коннекторов-«тюльпанов».

В Украине законодательство серьезно ограничивает запись звука на объектах, так что перед тем, как организовывать видеонаблюдение с записью аудио, необходимо точно удостовериться в том, что у вас не будет проблем с властями.

К аудиовыходу можно подключить колонки или другое устройство воспроизведения звука.

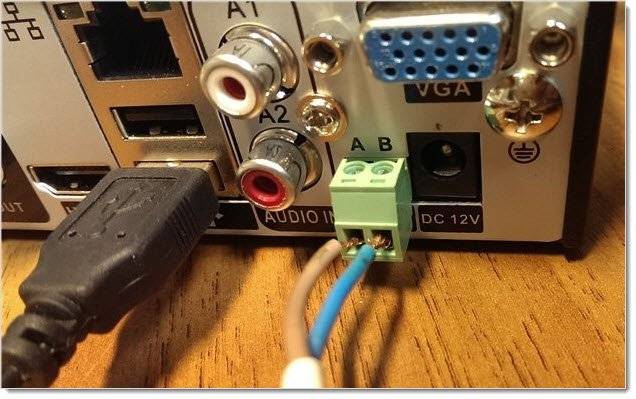

 Тревожные входы-выходы (RS-485)

К тревожным выходам подключаются средства реагирования на тревожные события: сирена, прожектор, сигнализация, поворот управляемой камеры в сторону источника события и т. п.

 Подключение поворотной PTZ-камеры

Также к разъемам RS-485 подключаются камеры с возможностью удаленного управления. Такие камеры называют также PTZ, Speed Dome или роботизированными камерами. На них можно удаленно включить зум или повернуть камеру в нужную сторону — вручную или автоматически.

 Подключение монитора

В зависимости от того, на какой монитор для наблюдения вы будете выводить видео с камер, необходимо уточнить, какие разъемы для этого предусмотрены в регистраторе. Видеокамеры подключаются к регистратору, а уже к нему подключается монитор для просмотра видео на наблюдаемых объектах в реальном времени.

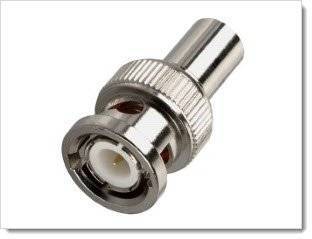

Мониторы телевизионного типа подключаются через BNC-разъем – такой же, как и на видеовходах с аналоговых камер.

Компьютерные мониторы стандартно подключаются через разъем VGA, а если вы хотите подключить монитор с высоким разрешением (Full HD) – выбирайте видеорегистратор с разъемом HDMI.

Большинство популярных моделей регистраторов оснащены всеми тремя типами видеовыходов – BNC, VGA, HDMI.

Самые популярные системы видеонаблюдения

Подготовленные комплекты Camerakit рассчитаны с учетом особенностей охраняемых объектов разного уровня. Популярные решения могут вести наблюдение как внутри помещений, так и на прилегающей территории.

Для квартиры

Ps-Link A201HD – комплект из купольной FullHD камеры, видеорегистратора, 10 метров кабеля и всех комплектующих для крепежа позволит незамедлительно приступить к использованию видеонаблюдения. Управляется камера через смартфон или компьютер с помощью специального приложения.

Ps-Link KIT-A9201HD – купольная AHD камера 2 Мп подключена к регистратору с поворотным экраном диагональю 10 дюймов. Есть ночная подсветка, запись по движению, режим тревоги, удаленный доступ по сети. Дополнительно предусмотрено подключение до 3-х камер. В зависимости от места их размещения открывается возможность использования системы видеонаблюдения для контроля за общим коридором, лестничной площадкой, парковочным местом.

Ps-Link KIT-A502HD – две аналоговые камеры для помещений с разрешением 5 Мп и ночной подсветкой. Регистратор поддерживает удаленный доступ, аппаратную детекцию движения, возможно расширение системы видеонаблюдения до 4-х камер (AHD).

Для загородного дома

Ps-Link C2TB1-4G – комплект мобильного видеонаблюдения в составе уличной FullHD камеры и WI-FI-роутера 4G, оснащенный ночной подсветкой с ИК-фильтром. Архив пишется прямо в камере на micro SD объемом от 8 до 128 Гб, соединение по сети WI-FI (или кабель витая пара) дает удаленный доступ со смартфона или ПК.

Ps-Link KIT-B502HD– система видеонаблюдения с уличной камерой на 5 Мп и купольной камерой для помещения. Есть ИК-подсветка из 12 светодиодов, онлайн-контроль помещения без потери качества, возможность расширения системы. Уличное оборудование устойчиво к низким температурам (до -30 °C), Класс пыле- влагозащиты – IP66.

Ps-Link GBD10 – автономная система видеонаблюдения с удаленным доступом по мобильным сетям 3G/4G. PTZ камера с разрешением 1.0 Мп дополнительно поддерживает двустороннюю аудиосвязь, оборудована ИК-подсветкой и фильтром, программной детекцией движения в картинке.

Для офиса

Ps-Link KIT-A204IPM-POE – 4 купольные камеры FullHD и столько же активных микрофонов позволяют полностью контролировать ситуацию на объекте. Регистратор поддерживает подключение к сети и удаленное управление. При записи архива на жесткий диск видео сохраняется со звуковой дорожкой.

Ps-Link KIT-A508IP-POE – внутренние купольные камеры с разрешением 5 Мп и регистратор с подключением к интернету позволяют контролировать ситуацию в режиме реального времени. Есть ИК-подсветка (20 м), аппаратный детектор движения.

Ps-Link G90C – удобное и быстрое решение с поддержкой беспроводного подключения. Крепится на любую поверхность с помощью кронштейна, или может быть просто установлена на шкаф (стол). Поворотная камера оборудована ночной подсветкой, есть встроенный микрофон и динамик. Такая оснащенность позволит полностью контролировать ситуацию в свое отсутствие.

Если среди предложенных вариантов вы не нашли подходящих решений, обратитесь за консультацией к сотрудникам Camerakit. Они помогут скомпоновать индивидуальный комплект эффективной системы видеонаблюдения в соответствии с учетом выделенного бюджета и всех особенностей вашего объекта.

Облачный сервис и интернет

Все модели сегодня имеют интернет гнездо RG45 для подключения видеорегистратора к локальной и сети интернет. При этом любая модель имеет поддержку облачного сервиса. У каждого производителя, разные поставщики облачных услуг,  например xmeye, vmeyesuper, goolink, aeeye и т.д. Все облачные сервисы в основном очень схожи, их главная задача осуществлять удаленный просмотр видеокамер в реальном времени и записанного видеоархива.

Подключение видеорегистратора к облачному сервису возможно при имении белого статического адреса или в обход его по уникальному серийному номеру Вашего устройства. Подключение к облаку происходит при помощи мобильных приложений на базе IOS или Android или через специальные CMS на ПК.

Выбирайте модель с большим числом видео-каналов. Даже если вы точно уверены, что вам необходимо подключить 4 камеры видеонаблюдения сегодня, то в будущем возможно возникновение ситуации подключения дополнительных видеокамер из-за ряда факторов:

1. Перепланировка и расширение объекта
2. Слепые зоны

Не гонитесь за высокими разрешениями. Работа с разрешением от 3 MP и выше требует значительно более дорогого оборудования и больших объемов жестких дисков, что вовсе неоправданно в большинстве случаев, гораздо важнее правильная установка видеокамеры в зоне  наблюдения.

Используйте регистраторы с поддержкой видеокамер от 1  до 2 MP этого вполне достаточно, что бы вести контроль за действиями персонала, обнаружения и идентификации человека или распознания номерной зоны автомобиля.

Внимательно изучайте параметр скорости записи. Производители зачастую специально не указывают скорость записи на один канал видеокамеры. Например при выборе 4-х канальной модели можно увидеть такое обозначение: Скорость записи 25 кадров в секунду. Это совсем не означает, что запись с каждой видеокамеры будет производиться в режиме 25 кс, на деле это всего лишь 6 кс. Для достижения 25 кс (Real time) для того же 4-х канального регистратора общая скорость записи  должна иметь значение 100 кадров в секунду.

—> Главная → Статьи → Выбираем оборудование → Как выбрать видеорегистратор для видеонаблюдения

Независимо от того, выбираете вы видеорегистратор при проектировании новой системы видеонаблюдения, «с нуля», или добавляете его в уже существующую — его тип и характеристики будут напрямую зависеть от структуры системы видеонаблюдения, ее задач, и планов по ее расширению и апгрейду в дальнейшем.

Основные вопросы, на которые нужно ответить при выборе регистратора, — это:

• Камеры с поддержкой каких технологий видео есть (будут) в системе – обычный аналог, AHD, HDTVI, HDCVI, IP?
• Какого уровня детализация видео вам необходима на записях регистратора?
• Какая скорость записи вам необходима?
• Планируете ли вы записывать звук?
• Будет ли вестись запись постоянно или только при возникновении движения на объекте?
• Есть ли в системе (или будут) поворотные камеры (PTZ)?
• Планируется ли использовать тревожные выходы и входы видеорегистратора (датчики движения, звуковые сигналы тревоги и прочее)
• Какой монитор планируется подключить к регистратору?
• Какой объем будет занимать архив видеозаписей, как долго он будет храниться?

Отметим, что в этой статье речь пойдет, в основном, о том, как выбрать видеорегистратор DVR, хотя многие моменты подходят и для NVR (IP-регистраторов).

Все о камерах наблюдения

Прежде чем отправиться за покупкой, нужно как можно больше получить информации о необходимом оборудовании. Ведь таких приборов на рынке огромное количество моделей и марок, и выбрать наиболее подходящую довольно сложно. Но как же тогда выбрать необходимую камеру видеонаблюдения?

Смотрим видео, критерии систем наблюдения:

Чтобы проще было ориентироваться следует знать, что различают две основные группы приборов для наблюдения:

• Аналоговые
• Цифровые

Первые отличаются простой конструкцией и подходят для небольших объектов. Цифровые камеры более современные и сложные и находят широкое применение в супермаркетах, промышленных предприятиях, открытых площадках. Они отличаются высоким качеством изображения и цифровой обработкой сигнала.

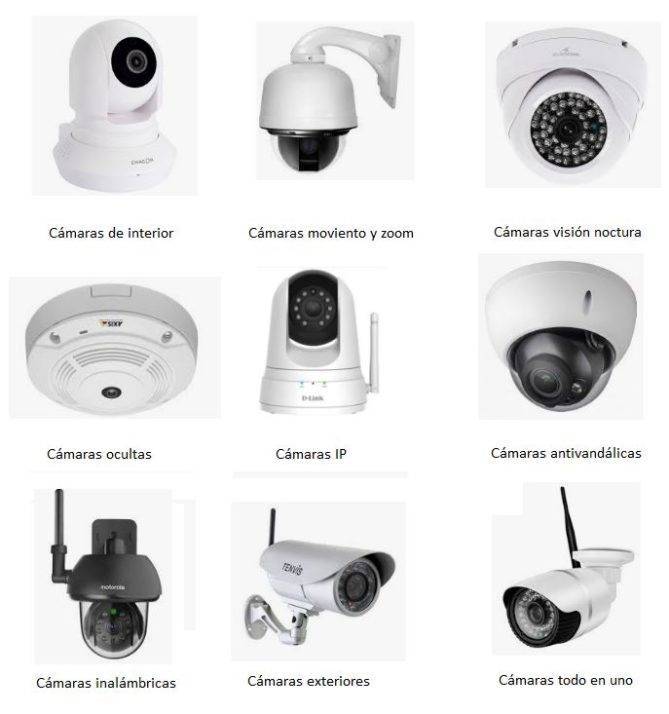

Какие бывают цифровые камеры видеонаблюдения? Оборудование этого класса различается по:

1. Конструкции (корпусные, поворотные, купольные, миниатюрные)
2. Цветности матрицы (цветные или черно-белые)
3. Месту установки (в помещении или на улице)
4. Способу подключения (беспроводные)

И при выборе следует учитывать каждый из перечисленных факторов, а также учитывать, как должна работать камера, только тогда ваша система видеонаблюдения будет максимально эффективной.

Смотрим видео, виды камер и их особенности:

Обычно начинают с места установки. В зависимости от контролируемого объекта выбирается и прибор. Если это закрытое помещение, то потребуется и соответствующий тип камеры – внутренняя. Для открытой площадки нужна – уличная модель. И если устройства для помещений могут быть различными, то наружные должны обязательно иметь герметичный корпус и быть оснащены системой подогрева – это необходимо для работы на улице. Нелишней будет и антивандальная защита, она поможет сохранить камеру в рабочем состоянии, защитив ее от механических повреждений.

Следующим параметром является цветность. Для охранного наблюдения специалисты рекомендуют выбирать черно-белое оборудование. Оно более простое и дешевое, но в то же время в условиях ограниченной видимости картинка с него получается более четкой.

Цветные камеры необходимы для установки на объектах, где требуется различать цвета, например, автостоянках.

Как выбрать чувствительность при которой камера видеонаблюдения будет нормально видеть. Этот параметр измеряется в люксах и обычно указывается в паспорте оборудования. Он него зависит эффективность системы видеонаблюдения.

Разрешение прибора измеряется в телевизионных линиях. Количество горизонтальных линий составляет 625 ТВЛ для любых типов оборудования. А для вертикальных может отличаться, идеальным вариантом для систем видеонаблюдения специалисты считают 400 ТВЛ.

Угол обзора прибора. Здесь не все так просто. Чем этот параметр больше, тем шире обзор. Но в таком случае страдает детализация, за счет эффекта отдаления. Чтобы достичь максимального качества видео угол обзора рассчитывают по формуле, a1=2arctg (s/2L), где:

• A1 – угол обзора
• L – расстояние до объекта
• S – ширина контролируемого участка.

Это основные критерии выбора камеры, они должны учитываться в первую очередь так как оттого насколько правильно они будут выбраны зависит качество видео.

Основные типы видеорегистраторов

Сегодня на рынке существует несколько разных видов регистраторов, с развитием технологий, регистраторы становятся более мобильными и компактными. Так мы знаем, что уже существуют камеры со встроенным модулем регистрации и хранения архивов. Тому пример, обычный автомобильный видеорегистратор.

Виды по стандарту видеокамер

Различают три основных вида регистраторов в соответствии с типом используемых камер видеозаписи.

Аналоговые

Служат такие приборы для сохранности информации с аналоговых камер, которые выдают быструю скорость передачи картинки посредством аналогового сигнала (световой луч, транслирующийся по оптоволокну). Такой товар в разы дешевле ip-камер. Но в сравнение есть плюсы и минусы.

Преимущества:

1. Взаимосовместимость оборудования (не имеет значения различны ли марки).
2. Простой монтаж и настройка.
3. Видеозапись фиксируется посекундно и без сбоев.
4. Можно оснастить устройство микрофоном.
5. Небольшая цена при широкой линейке товара.

Минусы аналоговых видеорегистраторов:

1. Нельзя прослеживать видео просто подключившись к компьютеру. Сжатие сигнала с аналоговой камеры создает мощную нагрузку на процессор.
2. Отсутствует шифрование сигнала по техническим причинам.
3. Нет опции увеличения и уменьшения деталей изображения.
4. Не получиться настроить старт запись только на время передвижения объектов на участке. Это требует больших объемов для непрерывной видеозаписи.

Помехи видеосигнала при установке возле оптоволоконного кабеля в непосредственной близости к другим проводам.

Ip-камеры или cетевые

В видеорегистраторе практически нет необходимости при малом числе ip-камер. Процесс сжатия и оцифровки происходят в видеокамере. Но при возрастающей нагрузке из-за роста подключающихся устройств один сетевой компьютер уже не справится. Тогда передача изображения регистраторы проходит через интернет и сети WAN / LAN.

Преимущества:

1. Гибкая система настройки камер. В регистратор встроен маленький компьютер.
2. В удаленном режиме возможно отсматривать материал, делать настройку и прочее.
3. Присутствует датчик движения. Включается автоматически при любом движении на объекте слежения. В остальное время запись можно отключать. Так экономится объем памяти.
4. Высокий уровень шифрования информации, записываемой с камер.

Недостатки:

1. Это дорогостоящий продукт
2. Сложные программы и не простой монтаж.

Сетевые камеры – это передовые технологии. Но многие пользователи выбирают в качестве альтернативы гибридные устройства.

Гибридные

Регистраторы, с гибридной основой, для камер видеонаблюдения ловят сигналы и с ip-устройств, и с аналоговых. При этом минусы не заимствуются.

Так, аналоговый видеорегистратор не видит камеру видеонаблюдения на значительном удалении, или передает сигнал, но с плохим качеством изображения. А установить систему-ip дорого. Тогда Гибридные видеорегистраторы – оптимальное решение для многих.

Виды по количеству каналов

Типы видеорегистраторов делятся еще и в зависимости от количества каналов видео- и аудио- ряда.

Число видеоканалов – одна из главных характеристик регистратора, формирующая как его функциональность, так и стоимость. Количество в данном случае отражает допустимое число подключаемых камер.

Подбирать модель исключительно по данной характеристике не верно. С ростом соединенных устройств, возрастают нагрузки

Так, важно прояснить еще какое максимальное разрешение может быть и какова частота кадров

Количество аудиоканалов отражает предельное число подключаемых к прибору микрофонов. Оно не обязано совпадать с количеством видеоканалов.
