Укладка водяных теплых полов: непросто, но эффективно

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя

На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Этапы укладки плитки на пол

Разложите плитку на полу “на сухую”. Это даст возможность разметить подрезку

При этом важно учитывать размеры швов. Очистите от пыли и обработайте грунтовкой обратную сторону плиток и пол

Разведите небольшую порцию плиточного клея согласно инструкции, указанной на упаковке. Зубчатым шпателем нанесите равномерный слой раствора на небольшом участке пола, равном 1-2 плиткам, поскольку он быстро высыхает и становится непригодным для работы. Можно наносить клей и на саму плитку. Уложите 1 ряд плитки, вставив между ними пластиковые крестики для того, чтобы сделать равномерные швы между ними. Проверьте уложенный ряд уровнем

Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой. Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой. Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам. После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Проверьте уложенный ряд уровнем. Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой. Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой. Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам. После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Придерживаясь всех инструкций и рекомендаций, укладка плитки на теплый пол своими руками не составит большого труда. Вам не придется прибегать к помощи специалистов.

Расчет и распределение труб

Для всех помещений расчет длине трубы и шага ее установки нужно сделать по отдельности. Расчеты водяного пола с подогревом можно сделать при помощи специальных программ или воспользовавшись услугами проектных организаций

Собственноручно сосчитать требуемую мощность для любого контура слишком трудно, при этом принимается во внимание масса показателей и невидимых моментов. Если же позволить огрех в расчетах, это сведет на нет всю работу системы или привести к малоприятным последствиям, посреди которых: неудовлетворительная движение воды по замкнутому контуру, проявление «тепловой зебры», когда по полу сменяются тёплые и холодные участки, неодинаковый нагрев пола и появление мест теплопотери

С целью проведения расчетов нужны следующие параметры:

1. Габариты помещения;
2. Материал стен, перекрытий и тепловой изоляции;
3. Вид тепловой изоляции под тёплый пол;
4. Вид покрытия для пола;
5. Трубный диаметр в системе пола с подогревом и материал;
6. Котельная мощность (температура воды).

Согласно этой информации можно определить нужную длину применяемой трубы для жилого помещения и шаг ее установки для достижения необходимой мощности отдачи тепла.

При распределении труб необходимо подобрать хороший маршрут укладки

Важно учесть, что вода, проходя по трубам, поэтапно стынет. Кстати, это не недостаток, в быстрее плюс водяных полов с подогревом, ведь и потери тепла в комнате происходят не одинаково

При распределении труб водяного пола с подогревом в каждом контуре необходимо придерживаться ряда правил:

Укладывание труб неплохо бы начинать от внешних, более холодных стен помещения;

• Для постепенного уменьшения нагрева пола от наружной стены к внутренним применяется метод укладки «змейкой»;
• Для одинакового обогревания пола в помещениях со всеми стенами внутри (в ванной, гардеробе и т.п.) применяется кладка по спирали от края комнаты по центру. Труба доводится по спирали до центра с двойным шагом между виточками, после этого разворачивается и разматывается в обратном направлении до вывода из комнаты и к коллектору.

Очень часто труба ложится с шажком от 10 до 30 см. Во многих случаях достаточно 30 см, а в местах с очень высокими потерями тепла можно уменьшать до 15 см.

Кроме длины и формы распределения труб следует высчитать их гидравлическое сопротивление. Оно увеличивается с повышение длины и каждым поворотом. Во всех контурах, подсоединенных к одному коллектору, неплохо бы привести сопротивление к одинаковому значению. Для разрешения ситуаций такого рода нужно делить большие контуры с длиной трубы свыше сотни метров на несколько меньших.

Для любого контура приобретается единый сгон соответственной длины. Непозволительно применять стыки и муфты на трубах, которые ложатся в стяжку. Так что расчет длины и заказ должен выполняться после тщательно проведенных расчетов с обдумыванием всего маршрута укладки.

Для теплоизоляции лоджии, веранды, мансарды ложится отдельный контур, не соединенный с прилегающими комнатами. Иначе основная часть тепла уходить будет на ее теплоснабжение, а комната остается холодной. Утепление под тёплый пол делается также как и с полом, размещенным на грунте. В остальном различий в плане монтажного процесса пола с подогревом на лоджии нет.

Выбор материалов и необходимых устройств

Прежде чем сделать теплый пол своими руками следует определиться с составом оборудования и всех элементов системы и просчитать материалы.

Состав и устройство теплого водяного пола включает в себя следующие элементы:

1. Водонагревательный котел;
2. Нагнетающий насос (может быть в составе котла);
3. Шаровые клапаны на входе котла;
4. Трубы разводки;
5. Коллектор с системой настройки и регулировки теплых полов;
6. Трубы для укладки по поверхности пола;
7. Различные фитинги для прокладки основной трассы от котла и подсоединения труб теплого пола к коллектору.

Материалом трубы для водяного теплого пола может быть как полипропилен, так и сшитый полиэтилен. Полипропиленовые трубы лучше выбрать с армированием стекловолокном, так как сам по себе полипропилен имеет существенное значение линейного расширения при нагреве. Полиэтиленовые трубы в меньшей степени подвержены расширению. Именно последние получили наибольшее распространение при компоновке поверхностных систем отопления.

Используются трубы диаметром 16-20 мм. Необходимо, чтобы труба выдерживала температуры до 95 градусов и давление в 10 Бар. Не обязательно гнаться за дорогими вариантами с кислородными защитами и дополнительными слоями. Особенно если основная задача — снизить общие затраты на установку теплых полов.

Коллектор представляет собой патрубок с целым рядом отводов (разветвитель). Он необходим для подключения нескольких контуров теплого пола к одной основной линии подачи теплой воды и забора обратной, охлажденной. При этом используются два разветвителя, которые устанавливаются в специальный коллекторный шкаф. Один — для распределения горячей воды, а второй — для сбора обратной, остывшей воды. Именно в составе коллектора размещаются все необходимые элементы настройки теплых полов: клапаны, регулировщики расхода, воздухоотводчики и системы аварийного слива.

Схема-пример подключения водяного теплого пола

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

Теплый пол на деревянном основании

Фото укладки труб теплого пола

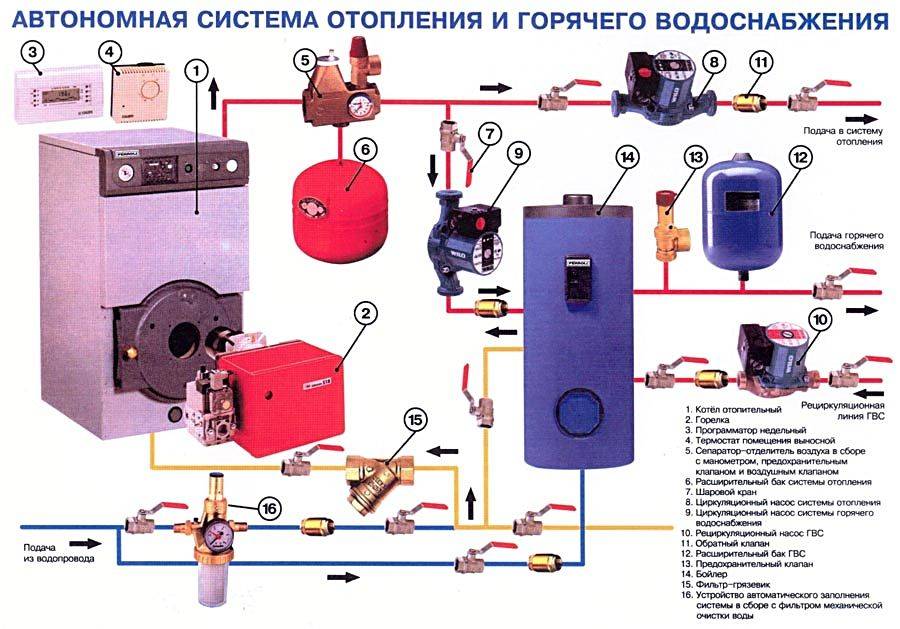

Установка газового котла

Работа котла требует выполнения определённых условий. Их два:

• подача газа;
• водоснабжение.

Газоснабжение

Котёл устанавливают там, где есть возможность подключения к центральному газопроводу. Возможно подсоединение агрегата к баллонам с жидким газом. Хотя этот вариант обеспечения топливом имеет свой существенный недостаток.

Водоснабжение

Очень важен источник постоянного водоснабжения. Идеальный вариант – это возможность подключения к водопроводу. Подсоединение водяного пола к газовому котлу без постоянного водоснабжения не имеет никакого смысла. Центральный водопровод решает эту проблему. Если водопровода нет, проблему решают по-другому.

Автономное снабжение водой отопительной системы может производиться из накопительной ёмкости. Установленный металлический бак на высоких опорах обеспечит достаточный напор воды для поддержания рабочего давления в системе отопления.

Особенности подключение теплого пола без смесительного узла

Часто возникающая оплошность при установке системы с отсутствием смесительного узла – это монтаж на очень крупные размеры помещения.

Основные требования при установке:

1. Стены в помещении должны быть утеплены (снаружи или внутри);
2. На полу должна быть проложена теплоизоляция;
3. Качественные стеклопакеты;
4. Монтаж пола вблизи от системы обогрева;
5. Площадь комнаты не больше 25 м2.

Недостатки системы без коллектора:

Большие потери тепла на пути от нагревательного прибора и самом агрегате трубопровода. Соответственно необходимо сберечь тепло на поверхности пола.

Необходим грамотный расчет длины контура и схемы, для того чтобы обратный показатель температуры не был слишком заниженным. В противном случае при теплообмене котла образуется много конденсата, который может быстро вывести устройство из строя.

Монтаж конденсатного котла с высоким КПД помогает при холодной «обратке», на прибор не влияет низкая температура при нагреве.

Способы сборки

Элементарный принцип сборки – это присоединить конструкцию теплых полов к центральному отоплению. Минусом такой системы является риск поломок трубопровода теплого пола из-за подачи высокой температуры воды в радиаторах.

Самостоятельно сооруженная конструкция, которая подключена к центральной точке отопления, может быть оштрафована и демонтирована органами надзора при обнаружении.

Два лучших способа для укладки труб без смесительного узла:

• змейка помогает распределять районы нагрева (обойти мебель либо сантехнику);
• улитка способствует равномерному нагреву площади пола.

Оба способа должны быть сконструированы из двойной системы трубопровода – для подачи и возвращения воды.

После того как трубопровод проложен его подключают к котлу. Насос нужной мощности обеспечит скорость движения элемента нагрева по трубопроводу.

Модели насосов бывают ручного и автоматического управления. Прибор ставится на подающую часть трубы. При отсутствии в системе коллектора насос размещается под котлом.

Соединительную конструкцию завершает клапан, который следует установить между трубой и насосом.

Лучше приобрести котел в комплекте с насосом

Отличия конструкций радиаторного отопления и водяного теплого пола

1. Радиаторному отоплению характерны высокие температуры теплоносителя, температура подачи примерно равна 70 градусам, а обратная отдача 50 °С. Особенности монтажа – насос устанавливается не на подающую сторону, что бы исключить вероятность перегрева.
2. Температура пола при обогреве должна быть не больше 26-30 °С, комфортная температура для щадящей работы насоса составляет 40 °С.
3. Циркуляционная скорость радиаторного отопления не велика, из-за перепада температуры вполне будет достаточно установить котел со встроенным в него насосом.
4. Тонкие пластиковые трубы являются радиатором теплого водяного пола. Длина труб может достигать более ста метров в одной монтажной системе. Соответственно и насосное устройство должно быть мощным, чтобы проталкивать воду через трубопровод.

Система с трехходовым клапаном

Сборка термостатического клапана (трехходового) производится на трубы подачи тепла, к противоположному потоку присоединяется перемычка.

Данный прибор регулирует температуру подачи тепла, которая подводится к насосу. Клапан функционирует как смеситель с термочувствительным элементом.

Преимущества клапана — это защита системы от слишком высоких температур (перегрева) и при необходимости во время поломки автоматически перекроет подачу теплоносителя и обратного потока. Благодаря этому клапан берет на себя часть работы смесительного узла.

Выбираем насос

Можно ли обойтись без смесительного узла? Можно, но без насоса вряд ли. Циркуляционная станция увеличит давление и равномерно прогреет воду, не будет делать избыточное давление, и протолкнет воду с требуемой скоростью.

Перед выбором насоса нужно определиться с фирмой, моделью, материалом из которого он состоит.

Для эксплуатации в бытовых условиях рекомендуется использовать два вида оборудования:

1. Насос с мокрым ротором. Данная техника не имеет большую мощность, но может обеспечить работу пола с подогревом, площадь которого равна 350-400 м2. Ротор носит «мокрое» название из-за расположенного колесика в теплоносителе, охлаждение и смазка проходит при его использовании. Прибор пользуется популярностью благодаря тихой работе, надежности и экономной потребности электроэнергии.
2. Модель с сухим ротором – достаточно мощный прибор, в котором ротор расположен в непроницаемой ёмкости. Данный тип техники используют для обустройства фонтанов в частных домах или парковых зонах. Модель нуждается в периодическом техническом обслуживании.

Нюансы проведения монтажа

Технология монтажных схем водяных теплых полов в частном доме определяется особенностями определенного отопительного контура.

На варианты монтажа конструкции оказывают влияние многие параметры

Монтажные работы конструкции имеют следующие отличительные особенности:

Основа под оборудование подбирается с учетом напольного покрытия.

1 – балка перекрытия; 2 – продольная балка; 3 – лаги; 4 – закладные под трубы; 5 – труба; 6 – финишное покрытие

По периметру помещения устанавливается демпферная лента. Амортизирующий элемент уменьшает потери тепла в местах стыка пола со стеновыми поверхностями.

Особенности укладки демпферной ленты

На бетонные плиты монтируется сама система в стяжке.

Устройство стяжки под водяной теплый пол

На основание укладывается гидроизоляция, арматурная сетка и слой утеплителя.

Укладка гидроизоляционного материала на основание

Трубы к каркасу монтируются при помощи хомутов или стальной проволоки.

Монтаж к каркасной конструкции

Для теплого пола применяются специальные бесшовные трубы. Контур монтируется из цельной магистрали. Материал для труб должен обладать стойкостью к коррозии и устойчивостью к высоким температурам.

Специальные трубы для водяного контура
