Как сделать водяной теплый пол

Длина укладки трубы

Немаловажным при раскладке трубы является длина самого контура. Если вы сделаете слишком длинную спираль или змейку, то насос попросту не сможет продавить контур.

Поэтому тут важно соблюдать два правила:

1. Длина одного контура не должна превышать 80-100 метров. Правильно не жесткое. То есть, если вы немногим превысите длину, то это не значит, что все станет плохо. Просто лучше лишний раз этого не делать.
2. Все контуры желательно делать схожими по длине

Для расчета длины следуем следующей таблице:

Диаметр трубы (мм)	Материал трубы	Допустимая длина (метр)
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Нюансы устройства теплого водяного пола

Главное условие успешного монтажа многокомпонентной системы — правильно уложить все слои

Это важно, поскольку каждый компонент «пирога» имеет свою функцию. Его состав:

• основание — бетонная плита или слой утрамбованного грунта. На него укладывают слой полиэтиленовой пленки или любой другой строительный текстиль;
• слой теплоизоляции. Наиболее эффективным в применении специалисты признают пенополистирол экструдированный. Его характеристики: прочный к истиранию и механическим повреждениям, имеет невысокую стоимость, плохо проводит тепло. Толщина полотна пенополистирола должна быть не менее 300 мм;
• следующий слой — заливка цементного раствора. В нем будут прокладываться трубы, которые в рабочем состоянии обеспечат циркуляцию теплоносителя. Раствор делают более пластичным с помощью специальных добавок, чтобы облегчить работы по его укладке. Цементная стяжка обязательно армируется;
• финишный слой. Отделка финишного слоя зависит только от фантазии хозяев дома. Но от его выбора будет зависеть тепловой режим с возможностью автоматической или ручной регулировки.

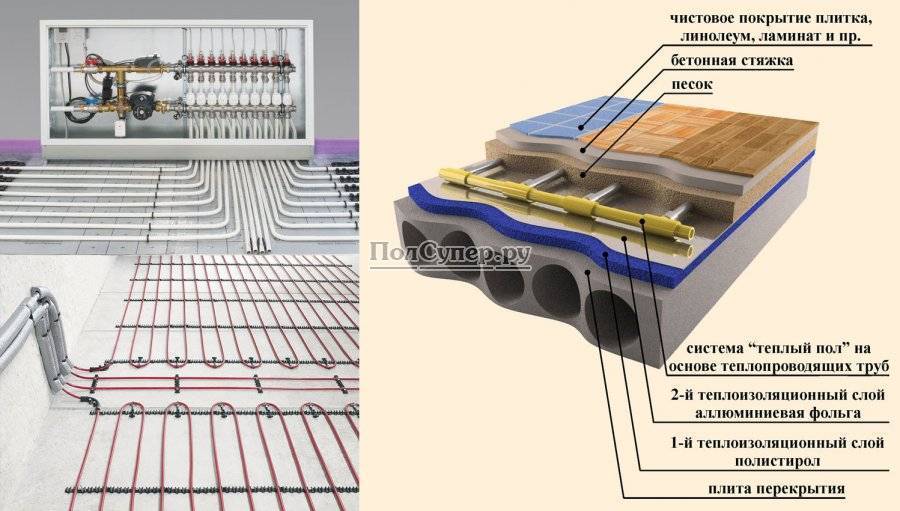

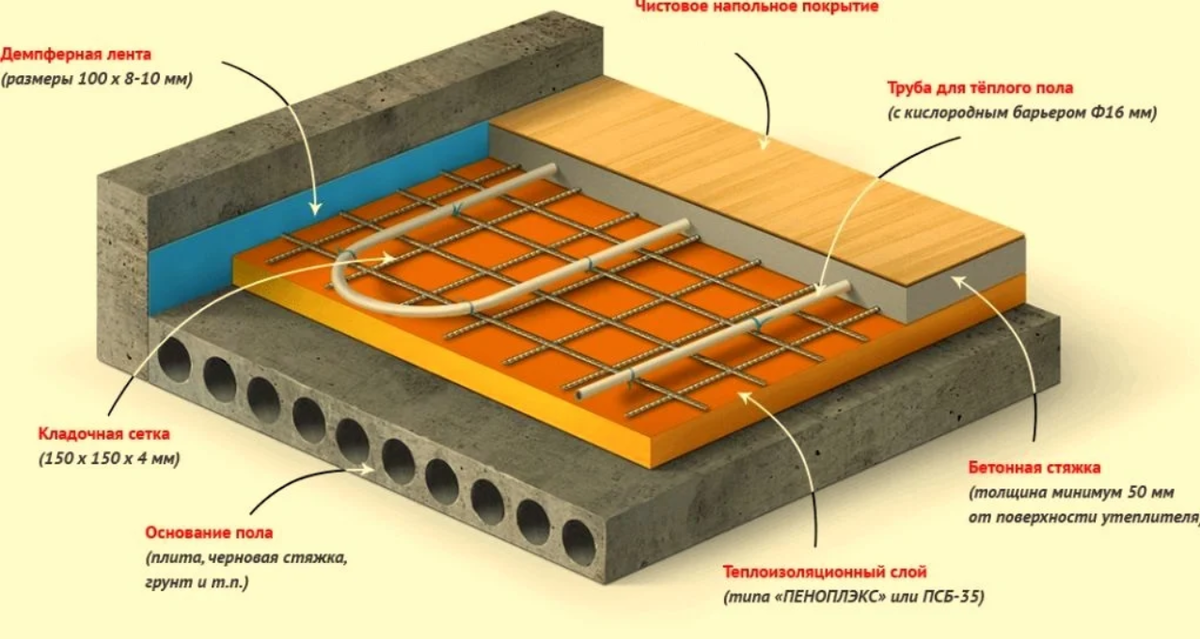

Водяной теплый пол слои

Особенности выбора труб и коллекторного узла

Перед началом монтажа необходимо осуществить проектировку системы водяного теплого пола. Залог длительного срока ее функционирования– подходящие и качественные компоненты. Основная составляющая всего устройства – это трубы

Именно им следует уделить максимальное внимание

При монтаже теплого пола можно использовать следующие виды трубопроводов:

Металлопластиковый. Использование данного материала предпочтительнее опытными мастерами. Главное достоинство материала – стабильность формы, которая сохраняется на протяжении длительного времени. изделие можно сгибать без применения спецоборудования. К недостаткам металлопластика относят немалый вес и степень теплопроводности, не отличающуюся максимально возможными параметрами.

• Полипропиленовый. Основное достоинство данного вида материалов для обустройства водяного теплого пола – это отличная теплопроводность. Система с такими трубами отличается прекрасной эффективностью. В процессе монтажа от строителя потребуется некоторое количество навыков, поскольку после сгибания подобная труба стремится к восстановлению первоначальной формы. Во избежание разрушения конструкции крепление полипропиленовой трубы следует осуществлять незамедлительно.
• Гофрированный из нержавейки. Данный вид труб – один из самых популярных, используемых при обустройстве теплого пола. Отличают материал удобство монтажа, высокая теплопроводность и различные варианты диаметра.
• Медный. Прочность и долговечность, прекрасная теплопроводность – показатели, согласно которым многие монтажники выбирают именно этот материал для сооружения теплого пола. Недостатки у системы тоже есть. Это достаточно высокая стоимость и невозможность самостоятельного монтажа. Работа трудоемкая, требующая использования специального инструмента, поэтому устройство теплого пола водяного с медными трубами лучше доверять профессионалам.

Помимо полых труб, которые выполняют функции обогревательных приборов, для работы водяного теплого пола необходим коллекторный узел. Его роль такова:

• распределение воды по контурам;
• контроль расхода воды;
• автоматизирование работы теплого пола;
• удаление из труб воздуха;
• регулировка температуры воды.

Конструкция коллектора достаточно сложная. Он состоит из большого количества деталей:

• коллектор;
• автоматический воздухоотводчик;
• фитинги (для соединения элементов системы);
• кронштейны для фиксации системы;
• дренажные сливные клапаны.

При вариациях монтажа системы комплектация коллектора может нуждаться в дополнении. Сделать водяной пол своими руками, монтаж которого достаточно прост, может каждый человек с опытом строительных работ.

Однако выбор необходимых приспособлений, оснащение системы дополнительными опциями должен осуществлять специалист. Попытки сделать это самостоятельно могут привести к ошибкам при монтаже и неоправданной трате средств.

Виды водяных полов и особенности устройства

Основной элемент системы такого подогрева полов – это трубы, по которым циркулирует теплоноситель-вода. Они могут быть как металлическими, так и изготовленными из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые же укладывать куда проще, да и стоят они дешевле. Помимо труб, понадобятся и другие элементы этой системы. Это основание в виде бетонной плиты или полистирола, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка. Сверху на этот пирог укладывается непосредственно чистовое покрытие. В целом, толщина всей конструкции получится около 7-15 см.

Строение водяного теплого пола

В зависимости от того, как ведется обустройство теплых полов, различают несколько основных типов конструкции.

Таблица. Типы водяных полов.

Тип Описание Тяжелые Это самый распространенный вариант, отличающийся высокой надежностью

Здесь важно тщательно подготовить черновую поверхность (черновой пол или перекрытия), далее уложить тепло- и гидроизоляционные слои, а затем – слой армирующей сетки, к которой хомутами будет крепиться сам отопительный контур из труб. После этого останется все залить стяжкой, просушить ее, и теплый пол готов к эксплуатации. Тяжелые водяные полы также называют бетонными или мокрыми

Последнее связано с тем, что требуется проводить работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см. Легкие В этом случае в качестве основы под трубы используется специальная пенополистирольная плита. Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки

Тяжелые водяные полы также называют бетонными или мокрыми. Последнее связано с тем, что требуется проводить работы по заливке стяжки

Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см. Легкие В этом случае в качестве основы под трубы используется специальная пенополистирольная плита

Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки.

Устройство тёплого пола само по себе считается сложной инженерной задачей

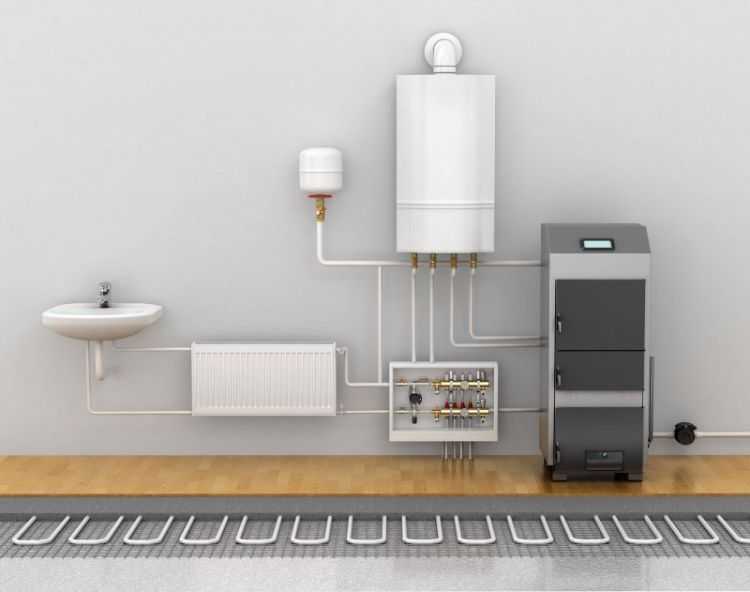

Как работает водяной теплый пол

Все начинается с котла, который нагревает теплоноситель. Это может быть практически любой котел электрический, газовый или дровяной. Его функция нагрев теплоносителя для системы отопления.

• Газовый котел
• Пеллетный котел
• Электрический котел

Далее нагретый ( до ~80° ) теплоноситель, с помощью циркуляционного насоса, поступает в смесительный узел. В системе насос предназначен для циркуляции теплоносителя по всему контуру теплого пола. Смесительный узел предназначен для смешивания горячего теплоносителя (~80°) с уже более остывшим (~30°), для получения жидкости с оптимальной температурой (~45°) для теплого пола.

Принцип работы водяного теплого пола

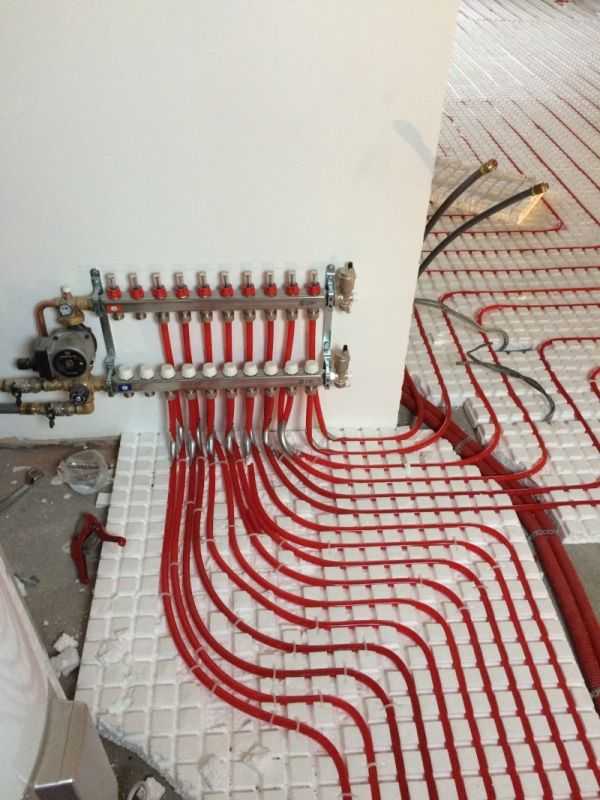

Уже готовый теплоноситель поступает в распределительную гребёнку (коллектор подачи). Которая имеет выходы под трубы теплого пола и расходомеры. Расходомеры предназначены для контроля уровня теплоносителя в каждом контуре. Коллектор как раз и предназначен для эффективного распределения теплоносителя по трубам контуров, так как длинна у них может быть разная.

После поступления теплоносителя в гребенку, он распределяется по подключенным к ней трубам и уходит в определенное ему помещение. По различным схемам укладки. теплоноситель проходит по всей длине труб, отдавая тепловую энергию в пол и возвращается к распределительному узлу.

Устройство блока управления водяного теплого пола

Другой конец труб теплого пола подключается к ещё одной гребенке (обратный коллектор), которая также имеет входы, а так же регулировочные клапана, установленные над каждым входом коллектора, предназначенные для регулировки подачи теплоносителя. После как остывший теплоноситель попал в коллектор обратки его часть попадает в смесительный узел, для разбавления горячего теплоносителя, а другая его часть попадает в котел для последующего нагрева.

Устройство и принцип действия водяного теплого пола

Также в системе используется байпас, необходимый для предотвращения перегрева циркуляционного насоса, в случае когда все контуры перекрыты. Воздухоотводчик для стравливания воздуха из системы. Термометры для контроля температуры.

Технология укладки

Стандартная технология укладки пола предполагает поэтапное выполнение конкретных элементов, хотя, некоторые версии крепления труб или варианты стяжки по утеплителю, могут отличаться.

Все слои следует создавать в таком порядке:

Плиту перекрытия (основания) делают на грунте, слоями выкладывая присыпку из песка, затем из щебня, сверху полиэтиленовую пленку и черновую стяжку.

Для теплоизоляции обычно используют пенополистирол. Определить необходимую толщину слоя можно при помощи специальных расчетов.

Перед алюминиевой поверхностью укладывается рулонная изоляция, содержащая лавсан.

Данный этап предполагает непосредственную укладку труб будущего водяного пола.

Заключительная фаза укладки предполагает создание чистового напольного покрытия.

В стандартных городских квартирах систему теплого водяного пола можно подключить к системе общего центрального отопления.

В отдельных, частных домах, и просто при отсутствии такой возможности, необходимо установить специальный котел.

Процесс укладки трубопровода

Устройство пола с водяным подогревом имеет два типа использования трубопроводов:

• Металлопластиковый трубопровод;
• Высокой плотности трубопровод из полиэтилена.

Важнейшее преимущество трубопровода из полиэтилена — это его высокая прочность. Он, в отличие от металлопластикового трубопровода, практически не перегибается, что сводит к нулю риск образования трещин и дальнейшей деформации.

Укладка трубопровода из полиэтилена

Необходимо обратить особое внимание на некоторые правила, которые нужно учитывать при установке сетки трубопроводов:

• Трубопроводы сетки теплого водяного пола в наиболее прохладной части комнаты обычно укладывают плотнее. Около окон и наружных стен разбег между укладываемыми ветками трубопроводов лучше делать меньше, а в центре комнаты и около внутренних стен можно класть трубопроводы через большие интервалы;
• Укладывая трубопровод около стен необходимо сделать отступ порядка 15 см;
• Максимальная длина контура не должна быть больше 100м, иначе, обустройство теплого водяного пола не будет эффективным;
• Во время укладки трубопровода в тех местах, где находятся стыки плит перекрытия, трубопровод необходимо защитить специальной гильзой из металла. Длина такой металлической гильзы должна быть более 30 см;

Для правильной установки укладки сетки трубопровода для такого пола используется схема устройства водяного теплого пола. Наиболее популярными считаются «змейка», «зигзаг», «спираль». Любая из таких схем обладает собственными преимуществами, а вот выбор той или иной схемы целиком и полностью зависит от вас.

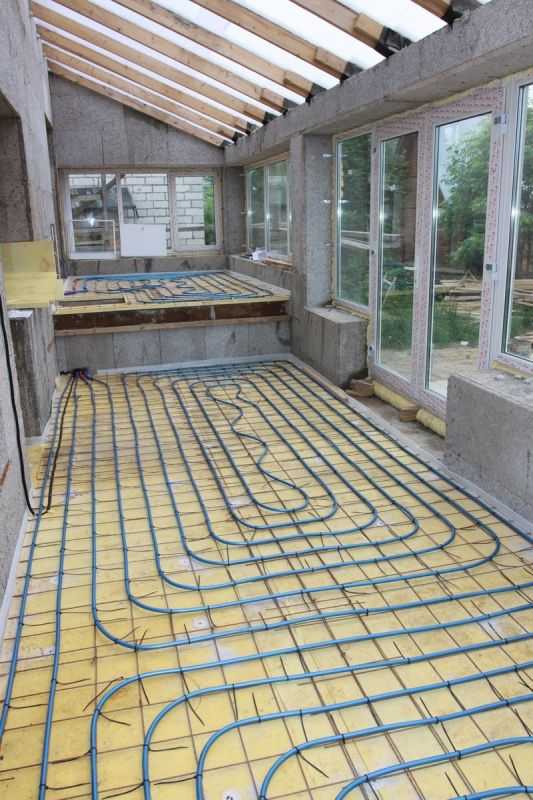

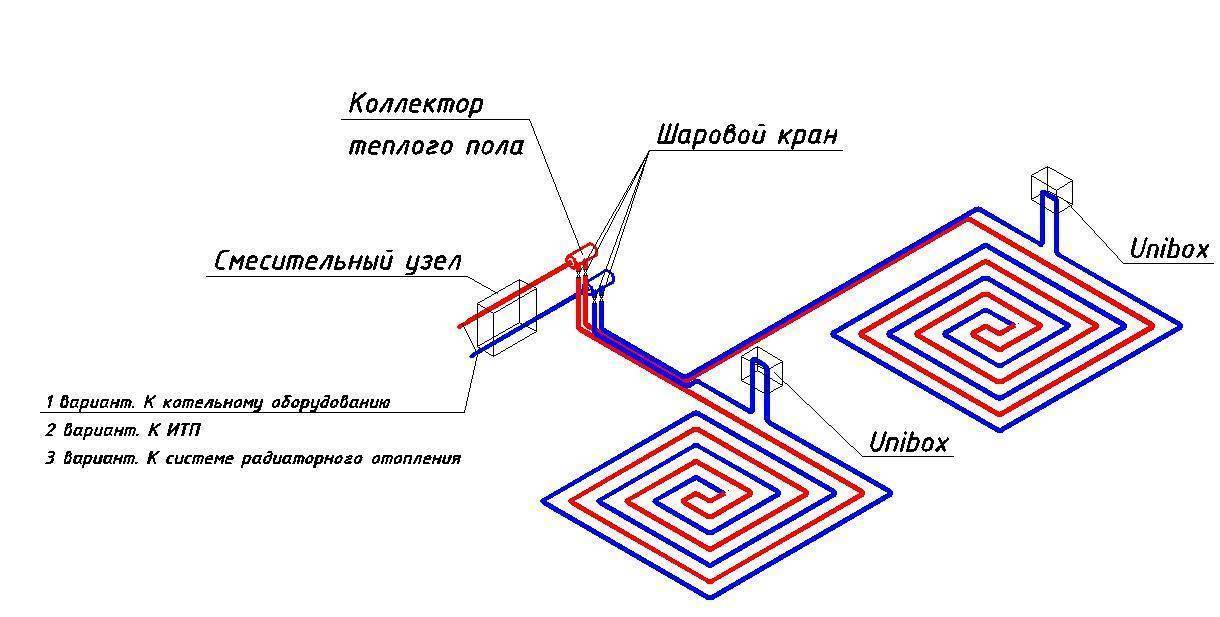

Схемы укладки трубопровода теплого водяного пола

Необходимо обратить внимание на то, что если устройство водяных теплых полов предусматривает создание нескольких контуров, то необходимо предусмотреть в помещении место для установки распределительного шкафа, где будет находиться подключение всех контуров

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

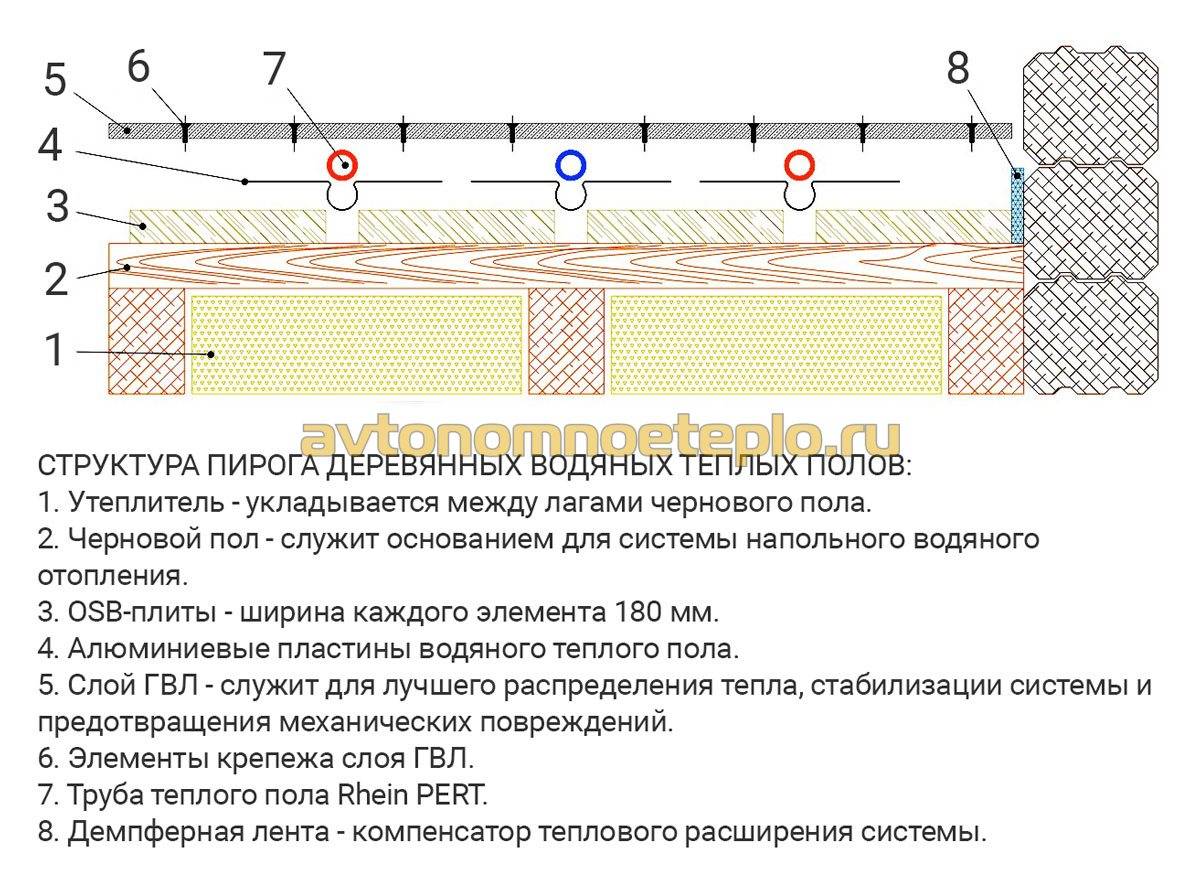

Теплый пол на деревянном основании

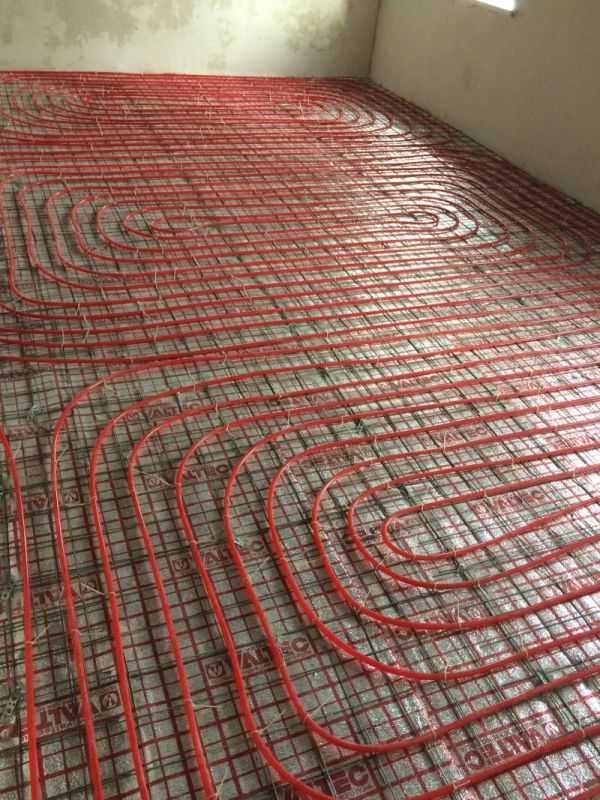

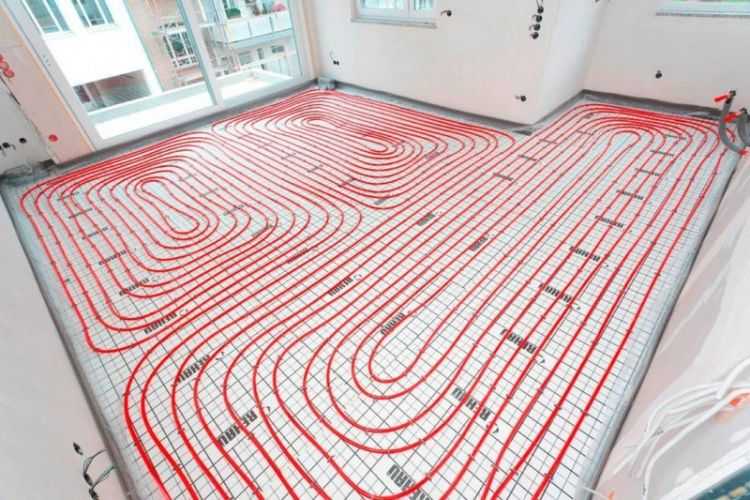

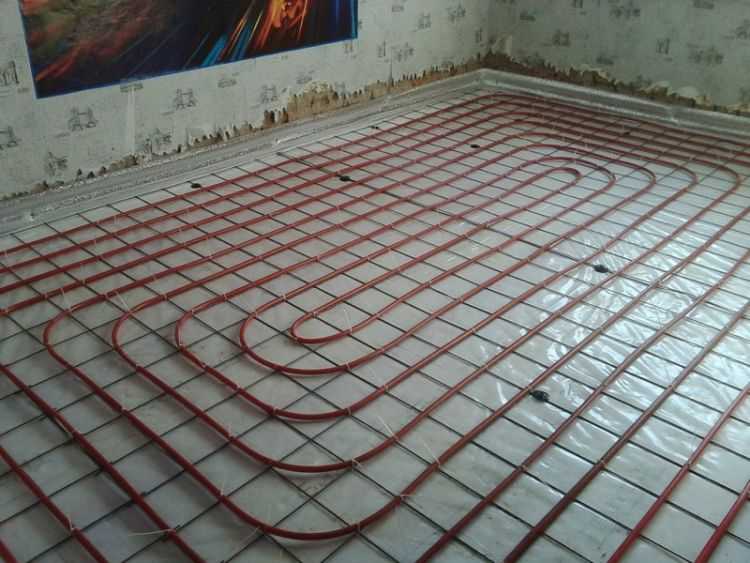

Фото укладки труб теплого пола

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

• Пенофол (металлизированный вспененный полиэтилен);
• Отражающий поролоновый экран, приклеиваемый за радиаторами;
• Обычная алюминиевая пищевая фольга.

Теплый пол своими руками – герметизация стыков термоизоляции

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

Различные типы креплений для теплого водяного пола

1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

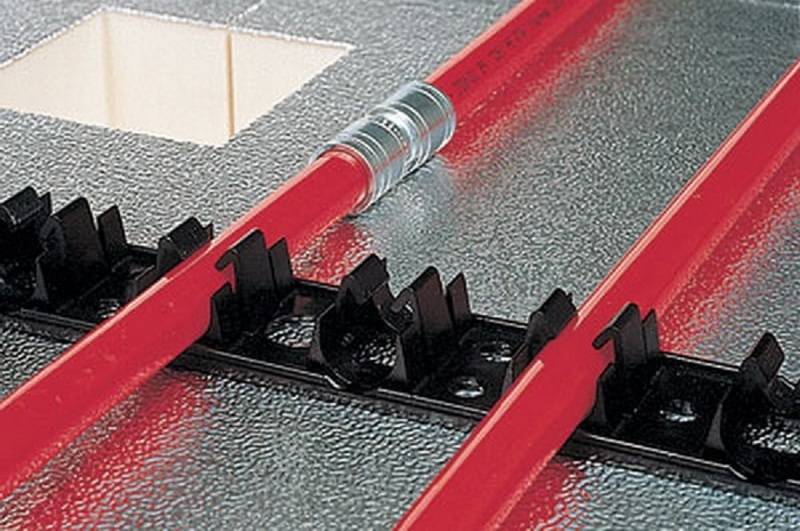

Укладка водяного теплого пола на пластиковые крепления

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

• низкий коэффициент теплопроводности;
• сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
• стабильность формы;
• длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Популярные материалы

Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.

Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.

Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.

Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:

• безопасностью – утеплитель экологичен и гипоаллергенен;
• хорошими показателями тепло- и звукоизоляции;
• устойчивостью к процессам гниения и разрушения грызунами;
• стабильностью геометрии;
• водонепроницаемостью.

Практически единственный недостаток натуральной пробки – высокая стоимость.

Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.

Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.

Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.

Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.

Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.

Основные характеристики утеплителей приведены в таблице:

Утеплитель Показатели	Пенополистирол	Минвата фольгиров	Пробка	Пенофол	Лавсановая пленка
Теплопроводность, Вт/м·К	0,0336-0,035	0,035-0,045	0,036-0,042	0,037 — 0,052	0,031-0,037
Влагопоглощение %	0,2-0,4	0,1-0,2	1	0,35-0,7	0,1-0,2
Паропроницаемость, мг/м·ч·Па	0.05	0,49-0,60	0,2-0,6	0.001	0.001
Горючесть, класс	Г1-Г4	НГ	Г1	Г1	Г1
Срок службы, лет	50-100	более 50 лет		20-25
Диапазон рабочих температур, °С	-50 – +85	от -200 до +700	от -200 до +130	от -40 до +95	-60 — +100
Коэффициент звукопоглощения, %		85-90			52
Шумопоглощение, дБ	23-28		10-12 для черной, 16-20 для белой	20-32

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Схема монтажа теплого пола от трехходового клапана

Схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:
