Водоразбор во дворе дачи: как смонтировать незамерзающую систему, инструмент, материалы

Особенности зимнего водоснабжения

Проблемы защиты крана от замерзания, неизбежного порыва касаются как дачников, жителей коттеджных поселков, так и предпринимателей, владельцев сельскохозяйственных, промышленных предприятий, в чьем ведении находятся водопроводные магистрали с выходящими на улицу гидрантами. В регионах со стабильно низкими температурами, продолжительными зимними сезонами решение вопроса особенно актуально.

Постепенно вентили поливочных кранов при температуре ниже 0°С обледеневают, замерзающая в трубах вода, согласно законам физики, увеличивается в объеме, приводит к разрыву отдельных участков магистрали.

Чтобы избежать порчи, приходится утеплять зоны потенциального замерзания воды, спускать трубу ниже уровня промерзания почвы либо размещать в теплых помещениях. Даже принятые меры лишь частично решают проблему, так как уличные краны остаются под угрозой риска разрушения, соответственно, они не смогут обеспечить водоснабжение.

Вода во дворе нужна и зимой, для заливки катка например

Уличные нужды в поливочных кранах сохраняются в любой сезон. Зимой возникает потребность залить для детей горку на придомовом участке, организовать ледовую площадку, помыть машину на открытой территории и др.

Носить воду по старинке лейками, протягивать из дома резиновый шланг не самые комфортные, практичные способы доставки воды на улицу в мороз. Справляться со сложностями зимнего водопровода помогает незамерзающий кран для воды.

Лучшие модели незамерзающих кранов

В специализированных магазинах можно найти зимние краны от американских, шведских, финских, китайских, российских производителей. Признанными лидерами в производстве сантехнических устройств являются американские, европейские компании. Запорная арматура изделий отличается высоким качеством комплектующих элементов, долговечностью работы механизма, надежностью.

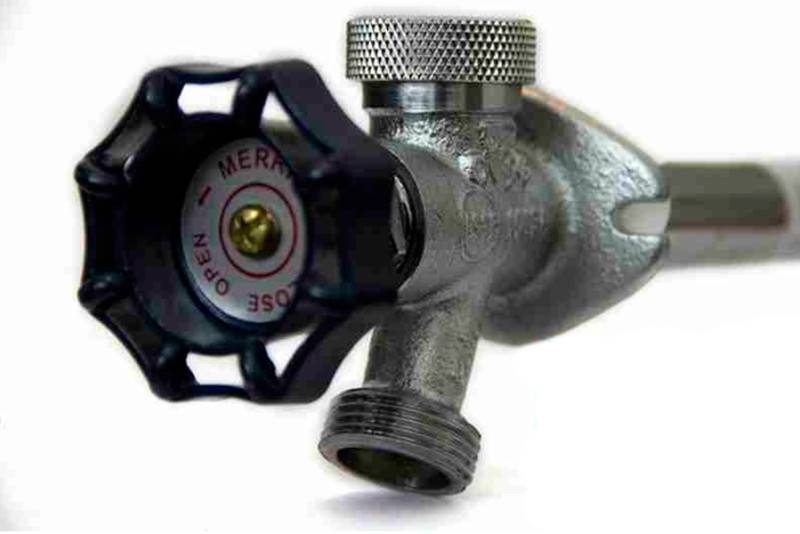

Зимний кран Merrill

Устройство американского производства оснащено металлической ручкой с хромированным покрытием, прочной, удобной в работе. Торцевое крепление упрощает монтаж. Надпись «TOP» подсказывает, где находится место выхода крана снаружи здания при установке в доме. Специальная система обеспечивает усиленную проверку воздуха в конце соединения.

Незамерзающий кран Merrill оснащен автоматической системой самоочищения. По окончании работы происходит слив, последующее открытие концевого шланга. Дополнительный клапан «антисифон» предусматривает защиту от поступления воды с наружной стороны.

Длина корпуса устройства различается в моделях, бывает в диапазоне от 150 мм до полуметра. Длинный корпус можно укорачивать, обеспечивая точную подгонку длины устройства под размер стены.

Качество работы зимнего устройства гарантировано при условии нахождения клапана отключения воды в обогреваемой части дома. Если строение будет неотапливаемым, присутствует риск промерзания стен, то необходимо проверить, что в кране нет воды, т.е. готовность системы к зимнему периоду.

Незамерзающий кран merrill

Садовый кран Oras

Финская компания производит устройства, предназначенные для сквозного монтажа через стену дома. Конструктивно изделия состоят из двух частей: внутренней, наружной. В качестве закрывающего элемента устройства использован дисковый клапан, выполненный из латуни, с телескопическим шпинделем. Кран надежен в морозы, так как после закрытия вентиля остаток воды уходит самотоком. Подводка к клапану выполнена медной трубой O15 мм посредством обжимного соединения.

Незамерзающий кран Oras

Незамерзающий кран Unipump

На российском рынке конкуренцию западному производителю составляет отечественная компания Unipump, продукция которой разумно сочетает качество и стоимость изделий. Незамерзающий кран Unipump предназначен для подачи воды как на улицу, так и в технические строения при минусовой температуре.

Установка проводится через сквозное отверстие в стене, выполненное дрелью. Монтаж трубы проводят с уклоном на улицу, чтобы обеспечить слив воды. Закрывающий кран устанавливают в теплом помещении на подающем трубопроводе, снаружи крепят сливной вентиль. После проверки работы запорной арматуры устройство готово к применению.

Незамерзающий кран Unipump

Незамерзающий кран Tim

Установка гидранта в месте применения предполагает подключение к напорному водопроводу, проложенному от скважины, колодца. Использование устройства зимой возможно благодаря подключению к трубопроводу на участке, ниже промерзания грунта, конструктивным особенностям, при которых вода, после закрытия вентиля, уходит из стояка.

Высота гидранта под землей определяется особенностями почвы, глубиной промерзания; над землей — удобством эксплуатации, как правило, 0,5 – 1 м. Не рекомендуют высоту надземной части делать ниже снежного покрова. Незамерзающий кран Tim (гидрант) оснащен рычагом, который для пуска воды поднимают вверх.

Незамерзающий кран гидрант Tim

Принципы работы

Блокировка подачи жидкости либо стравливание воды после закрытия крана лежат в основе работы зимнего крана, что предупреждает возникновение ледяных пробок в водопроводной системе.

Гидрант оснащен удлиненным штоком, расположенным в здании, что не позволяет промерзать даже при сильном морозе. На улице расположена наружная часть устройства (излив, кран), в которой жидкость не задерживается, поэтому не образуется наледь. Подача воды при необходимости сохраняется.

Незамерзающий кран гидрант

Стравливание содержимого освобождает участок излива от обмерзания. Модели запорных штоков, вентилей различаются конструктивно, их изготавливают из различных материалов, но все устройства объединяет надежная остановка водного потока, работа при различном давлении в трубах.

Как сделать что-то самому, своими руками – сайт домашнего мастера

С наступлением осенних заморозков появляются проблемы с водой на дачных участка. Даже при наличии водопровода пользоваться обычными садовыми кранами становится невозможно, их приходится отключать. Установка незамерзающих кранов решит эту проблему. А при наличии тёплого подполья пользоваться ими можно всю зиму.

Поздней осенью дачники как правило, отключают уличные краны — в противном случае их разморозит первый же серьёзный мороз, и на следующий год нужно будет устанавливать новые. Но вода часто нужна на участке и в это время.

Конечно, при необходимости её можно брать из ещё не отключенного домашнего водопровода: шланг подключить в доме и протянуть его на улицу. Но это, конечно же, не очень удобно.

Чтобы включать-выключать подачу воды, придётся несколько раз ходить в дом и обратно, выстужать его и таскать грязь. Можно привлечь для управления краном кого-нибудь из домашних, но здесь тоже наверняка возникнут сложности.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Решением этой проблемы станет установка морозостойкого крана. Он будет исправно подавать воду на улицу при работающем домашнем водопроводе даже в морозы.

Принципов действия таких кранов несколько. Один из них — удлинение штока, открывающего и закрывающего кран. Благодаря этому сам кран может находиться внутри дома (например. в тёплом подполье), а барашек крана будет расположен снаружи. И необходимость заходить в дом отпадает. Краны подобной конструкции выпускает, например, финская компания Oras.

При покупке подобных кранов, чтобы не ошибиться с длиной штока, надо точно знать толщину фундамента или стены дома. А чтобы обеспечить некоторое рабочее пространство, к этому размеру следует добавить несколько сантиметров.

Другой принцип работ незамерзающих кранов разработан немецкой компанией Meibes. Так. кран SEPP-Eis изготовлен специально для наружного применения при отрицательных температурах.

При замерзании вода, как известно, увеличивается в объёме приблизительно на 10%. Встроенный в трубке крана автоматический клапан (компенсатор) поглощает это расширение и не даёт ей разорвать кран. Это позволяет не отключать и не сливать внешние хозяйственные краны на зиму. Они будут исправно работать, пока не отключён водопровод. Установка всех типов таких кранов примерно одинакова.

Общие сведения о системе

В данном случае система дает возможность производить автоматический слив воды в слой почвы, который не замерзает в холодное время года. Ее устройство на первый взгляд может показаться несколько примитивным, а установка простой и элементарной, однако у нее есть все же свои особенности, связанные с конкретной подачей воды от колодца и скважины по трубам на участок или в дом.

Специалисты считают подобную систему отличным дополнением к целесообразному и экономичному устройству скважины, где адаптер заменяет более дорогой кессон.

Монтаж

Подключение незамерзающей системы необходимо производить ниже уровня промерзания грунта в данной местности. Узнать об этом лучше в администрации района, где должны быть соответствующие карты. Для нашей климатической зоны гидранты Merrill изготавливают разной длины – 1890 мм и 2190 мм.
Надежно закройте устройство после монтажа своими руками, после чего уже можно не волноваться о возможном его выходе из строя из-за действия слишком низких температур. Гидрант сконструирован таким образом, что исключается вероятность перемерзания механизма, поэтому поливочный кран и систему водоснабжения можно эксплуатировать круглый год.

Читайте так же: Сколько метров в рулоне стекловаты

Виды зимних кранов

В торговой сети представлены различные модификации незамерзающих кранов, различающиеся длиной корпуса. Варианты размеров, как правило, в диапазоне 20−50 сантиметров. Материалы изготовления запорных элементов устойчивы к коррозии:

Экономные хозяева приобретают чугунные модели, которые сочетают прочность, стойкость к коррозии с доступностью в цене. Кроме классических уличных кранов сегодня можно приобрести незамерзающие смесители, т.е. при соответствующем подключении труб можно пользоваться как холодной, так и горячей водой. Садоводы, домовладельцы ценят поливочный кран, незамерзающий при первых осенних заморозках, что помогает в проведении хозяйственных работ в любую погоду.

Незамерзающий садовый кран

Перед покупкой, установкой крана необходимо учесть размеры, предназначение, специфику места, где планируется монтировать устройство. Существуют модели для установки на стенах, выполненных из различных материалов:

Модели могут быть как универсальными, так и предназначенными, например, лишь для деревянных стен.

Разновидности

В продаже есть незамерзающие краны импортного и отечественного производства.

Они могут быть выполнены в разных конструкционных видах:

для настенной установки

Это модели, предназначенные для выведения излива из помещения наружу (кран в стене);

гидранты

Это модели для вертикальной установки. Они подключаются к подземным утепленным трубопроводам и работают как наружный отвод с клапаном для подачи воды.

Кроме этого, рабочая часть крана может быть изготовлена из разных материалов:

чугун

Это недорогие и надежные модели, которым не страшна коррозия;

латунь

Такие модели считаются лучшими среди аналогов из других материалов;

нержавеющая сталь

Качественные и долговечные устройства.

На рынке встречаются и некачественные поделки из стран Юго-Восточной Азии. Они изготавливаются из силумина — слабого и некачественного металла. Срок службы таких кранов невелик. Отличить их непросто — они имеют такое же хромированное покрытие и внешне ничем не отличаются от качественных моделей.

Поэтому, убедиться в происхождении крана можно единственным способом — ознакомиться с документами и проверить наличие сертификата. Обычно, продавцы предъявляют все документы без лишних вопросов. Если с ними проблемы, лучше поискать подходящую модель в другом магазине.

Схема 2: удлинение штока

Данная смеха в общих чертах повторяет первую конструкцию с той лишь разницей, что кран ставится только один и внутри помещения. Главная сложность заключается в том, чтобы вывести переключатель шарового крана за стену на улицу. Вопрос решается при помощи создания еще одного отверстия в стене и установке поворотного рычага.

Если не хочется делать толстое отверстие в стене под рычаг-переключатель, можно установить вместо шарового крана электромагнитный клапан, от которого через стену проводится провод к кнопке управления.

Данную конструкцию можно модернизировать, заменив изогнутую трубу, идущую через стену на улицу на гибкую подводку. Прелесть гибкой подводки в том, что с началом морозов ее можно будет просто вытянуть из стены и спрятать внутри помещения.

Источник

Особенности конструкции

Конструкция незамерзающего крана весьма удачно выполнена, хотя принципиальных отклонений от обычного устройства нет. Разработчики изменили положение запорной части крана, что и позволило решить все проблемы.

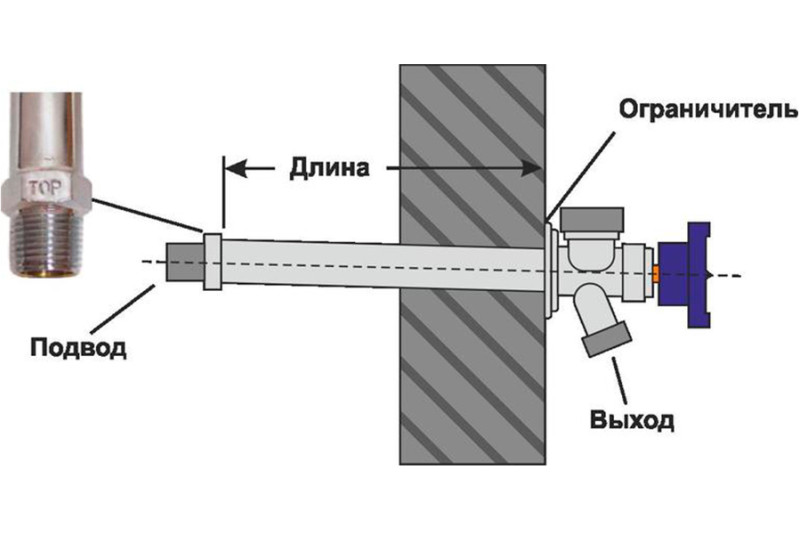

Незамерзающий кран устанавливается в отверстие в стене так, что снаружи остаются вентиль и излив, а вся запорная часть находится с обратной стороны, в отапливаемом помещении.

Наиболее проблемная часть конструкции крана — прокладка, установленная на рабочем конце штока, остается в теплом помещении и не может замерзнуть. Остатки воды, находящиеся в изливе, не создают проблемы, так как при монтаже крана предусмотрено одно условие.

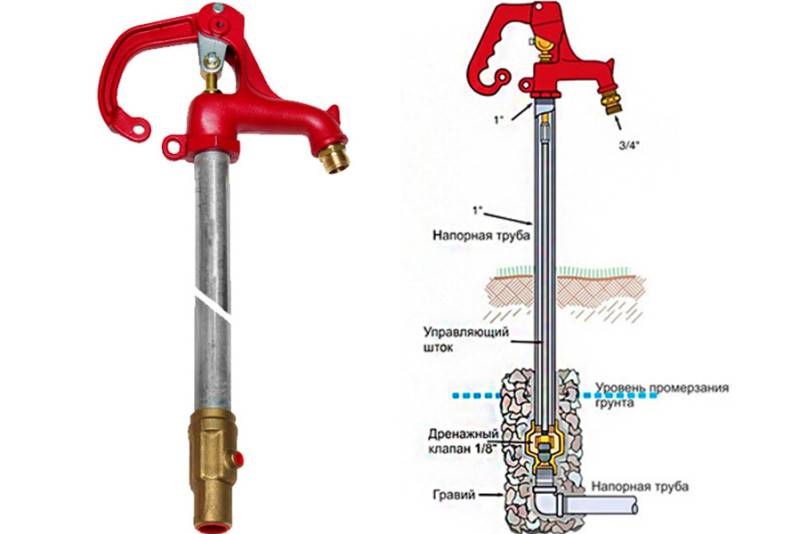

Существует еще один вариант конструкции — гидрант. Он устанавливается вертикально. Вместо вентиля в нем использована рукоятка, открывающая заслонку запорной части (принцип действия близок к устройству водоразборных уличных колонок).

Для подключения такого крана придется выкопать в грунте углубление, чтобы получить доступ к водопроводной сети. Затем выполняют врезку в трубопровод, после чего вертикальный отвод (шток) утепляют и снова закапывают гнездо.

На поверхности остается только отрезок корпуса с ручкой управления и изливом.

Гидрант удобен для садоводов и владельцев частных домов, которым необходим вода для полива растений, опрыскивания поверхностей построек, мытья машин или полива дорожек.

Однако, у гидрантов есть серьезный недостаток — напор воды не регулируется, сразу создается мощная струя. Этот момент приходится учитывать в ходе использования незамерзающего гидранта. Кроме того, существует ограничение по типу водопроводных сетей — гидрант устанавливается только на системы с нормативным давлением.

Достоинства и недостатки

К достоинствам незамерзающего крана следует отнести:

универсальность, способность подключения к сетям с высоким и низким давлением;
простота конструкции. Для использования такого крана владельцу не придется долго изучать инструкцию;
надежность. Незамерзающий кран работает в любых условиях;
долговечность. Устройство работает такое же количество времени, как любой кран, используемый в обычном режиме;
простота монтажа;
нет необходимости проводить для подключения крана стационарный трубопровод — можно соединить его с системой гибкими шлангами;
существует множество моделей подобных устройств, рассчитанных на установку в различных вариантах размещения и обладающих разными размерами штока;
для крана не нужна несущая система (кронштейн), так как роль опорной конструкции выполняет стена.

Недостатки незамерзающего крана:

необходимо обеспечить размещение рабочей части крана в специфических условиях (отапливаемое помещение или подземный утепленный канал водоснабжения).
высокая стоимость.

Фактически, это просто точка выдачи воды, не имеющая возможности установки в отдалении от дома или служебных построек. Способности не замерзать как таковой не имеется, что остается на совести производителей и коммерсантов. Часто пользователи ожидают от устройства большей функциональности, и бывают разочарованы реальным состоянием конструкции.

Что такое незамерзающий кран

Конструкция обычного вентиля такова, что внутри всегда остается хотя бы тонкий слой воды. Пока наружная температура выше ноля, устройство работает в нормальном режиме и никаких хлопот не доставляет. Однако, как только температура упадет, остатки воды в металлическом корпусе сразу же замерзнут. Это общая проблема уличных кранов, для решения которой придумано очень много разных (неработающих) методов.

Единственным более-менее эффективным способом является отогрев с помощью паяльной лампы. Однако, этот вариант годится далеко не всем пользователям. Кроме того, сам кран вечно покрыт слоем копоти, и набирать воду из него становится попросту неприятно.

С установкой такого крана все проблемы с замерзшим вентилем перестают существовать — устройство работает в обычном режиме даже в лютые морозы. Причина такой стабильности заключается в специфической конструкции незамерзающего крана.

Она отличается от обычного устройства вентилей, но перепутать их в магазине невозможно — незамерзающий кран имеет длинный корпус, на одном конце которого находится вентиль и излив, а другой подключают к сети водопровода.

Рассмотрим устройство крана внимательнее.

Самодельный зимний кран

Практичные домовладельцы еще до появления в продаже заводских моделей мастерили незамерзающий кран своими руками. Существует несколько вариантов установки запорной арматуры для зимнего режима работы:

Самодельный незамерзающий кран

Существует вариант отсутствия регулировки с уличной стороны, когда управление остается внутри дома, а на улицу выводится лишь гибкий шланг, отверстие которого после использования закрывают заглушкой. Приемлемое решение, хотя и не слишком удобное на практике.

Во всех вариантах самодельных конструкций должно быть соблюдено правило обеспечения уклона водопровода в сторону улицы для стока остатков после использования. Изобретать дополнительные схемы уже нет смысла, так как налажено заводское производство незамерзающих кранов.

Самодельные конструкции

Задолго до появления незамерзающих кранов в торговых сетях многие пользователи решали проблему самостоятельно. Для этого они использовали два соединенных между собой шаровых крана, установленных по разные стороны стены. Внутренний подключался к системе подачи воды, а наружный служил точкой выдачи.

Работал этот комплект следующим образом:

открывается внутренний кран;
открывается кран снаружи, производится забор воды;

после того, как вода набрана и больше не нужна, закрывают внутренний кран;
когда стекают остатки воды, закрывают наружный кран.

Необходимо устанавливать такую сдвоенную систему с некоторым уклоном наружу, чтобы остатки воды полностью стекали из трубы. Подобные устройства используются и сегодня. Они просты и дешевы, но имеют недостаток — для работы с ними приходится ходить и открывать/закрывать краны по разные стороны стен.

Установка незамерзающего крана своими руками – фото

Клапан этого крана для шланга находится за стеной фундамента, поэтому он не замерзает асе зиму.
Выбрав место установки крана, перфоратором с буром сверлят в фундаменте отверстие необходимого диаметра.
Пропускают шток сквозь стену и для винтов крепления крана сверлят отверстия
Опору крана ставят на герметик и прикручивают её и стена. Наносят побольше герметика вокруг внутренней части штока.
При необходимости перейти на резьбу домашнего водопровода обматывают присоединительную резьбу лентой для сантехники и накручивают переходник
Морозостойкий кран от фирмы Oras с удлинённым штоком.
Уличные краны SEPP-Eis фирмы Meibes спасает от размораживания встроенный компенсатор объема.

Зимний водопровод необходим на даче, если вы собираетесь находится на ней регулярно или проживать.

Использовать его можно не только зимой, он будет актуален и в любую пору года.

Примечательно и то, что такое приспособелние на даче не перестанет функционировать, даже если вы не будете ее посещать.

Если вам каждый раз приходится сливать воду на даче из труб, чтобы они не замерзали, зимний водопровод – это лучшее решение.

Он не будет замерзать, поскольку его прокладывают ниже глубины замерзания – равная которая обычно ниже 2 метров.

Вопросы и ответы

Необходимо ответить на самые частые вопросы пользователей, возникающие при выборе или установке незамерзающих кранов:

Нужен ли запас длины корпуса?

Да, необходимо выбирать модель с небольшим запасом (2-3 см). Он нужен для компенсации толщины прокладок, устанавливаемых между корпусом устройства и стеной (с обеих сторон).

Если в процессе сверления отверстия угол наклона оказался больше, какие из-за этого могут возникнуть проблемы?

Угол наклона может быть и больше. Однако, надо учитывать — излив крана в нормальном состоянии направлен вниз. Если устройство слишком сильно наклонить, струя воды может литься на стену, что нежелательно и даже опасно для строительных конструкций. Разумеется, наклон корпуса вверх недопустим — в корпусе будет оставаться вода и работа крана станет невозможной.

Можно ли использовать настенный кран в системах с низким давлением воды (например, в автономных системах водоснабжения)?

Да, незамерзающие краны вполне эффективны в подобных системах. Однако, гидранты можно использовать только в сетях с нормативными показателями.

Надо ли утеплять корпус крана, расположенный внутри стены?

В инструкции производителя об этом обычно ничего не говорится. Однако, если в регионе отмечаются сильные морозы, подобная мера не будет лишней. Для этого надо увеличить диаметр сквозного отверстия и уплотнить наружный участок выхода корпуса (при штатной установке используется капроновая клиновидная шайба).

Какой кран лучше, отечественный или импортный?

Судя по отзывам пользователей, разница между отечественными и импортными кранами заключается в стоимости (импортные дороже в 2-3 раза). В остальном, принципиальных различий не имеется.
