Ворота из профнастила своими руками: фото и видео

Как изготовить ворота из профнастила своими руками

Конструкция распашных ворот состоит из двух столбов, двух створок и четырёх воротных петель. В качестве столбов обычно используются круглые или квадратные трубы большого диаметра, способные выдержать нагрузку навешанных створок. В отдельных случаях используются бетонные и кирпичные армированные столбы с металлическими закладными деталями для установки петель. На схеме показано, как установить ворота из профнастила своими руками к закладным деталям столбов из кирпича.

ФОТО: fgpip.ruИзображение внутренней стороны ворот со всеми конструкционными элементами

Каркас створок имеет прямоугольную форму и изготавливается из металлического уголка или квадратных труб небольшого диаметра. Створки, изготовленные из квадратных труб, обладают большей жёсткостью и прочностью на изгиб в сравнении с конструкцией, сваренной из уголка. При креплении профнастила резьбовая часть саморезов находится внутри трубы и не видна. При выборе материала для калитки и створок ворот предпочтительнее квадратные трубы.

Для самостоятельного изготовления распашных ворот с калиткой из профнастила потребуются следующие инструменты:

электрический сварочный аппарат, работающий от бытовой сети 220 вольт;
электроды;
угловая шлифовальная машинка для зачистки сварочных швов и резки металла;
шуруповёрт;
молоток;
кувалда;
измерительная рулетка;
ватерпас или лазерный уровень.

Далее рассмотрим, как изготовить ворота из профнастила своими руками, используя квадратные трубы.

ФОТО: izomat.byСтальные профильные трубы для каркаса распашных ворот

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

запор обыкновенный;
замок с внутренней установкой;
накладной замок, где имеется защелка и ручка;
навесной;
с электрическим исполнительным механизмом;
домофонного типа.

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
С помощью напильника устраняют зазубрины и неровности кромок.
Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Крепим профнастил

Саморезы для профнастилаСаморезы для профнастила

Ширина профлиста обычно составляет 110 см. Порядка 10 см уйдет на перекрытия. Таким образом, для обшивки створки двухметровой ширины нужно ровно 2 листа материала. При желании ворота можно обшить с обеих сторон.

Крепим профнастил на ворота. Под петли делаем вырезыКрепим профнастил на ворота. Под петли делаем вырезы

Крепление листов выполняем при помощи шурупов с шестигранной головкой и гаек либо же специальными заклепками. Лучше, чтобы цвет крепежей и основного материала был одинаковым.

При необходимости предварительно окрашиваем элементы крепления. Болты или заклепки размещаем во внутренней волне листа (той, которая плотно прилегает к каркасу). Фиксацию выполняем в каждой волне профилированного листа. Для большего удобства можем предварительно сделать в каркасе отверстия для размещения крепежей.

Калитка обшивается аналогично створкам. Нужно лишь предварительно нарезать листы по размерам калитки.

Лицевая сторонаВид со двора

Замок на ворота из профнастила

Каждые ворота изнутри должны иметь запор, препятствующий открыванию с внешней стороны. Для этого чаще всего используются большие вертикальные шпингалеты, установленные на каждую створку ворот, которые опускаются в забетонированные в землю металлические трубы. Надежно запирает ворота большой подвижный засов, расположенный на одной из створок и входящий в стопор, находящийся на противоположной створке. Достаточно часто оба типа запоров используются одновременно, что обеспечивает надежную защиту от проникновения посторонних лиц.

ФОТО: forum.motolodka.ru Накидной запор с висячим замком и два вертикальных шпингалета

Для запирания калитки обычно используется врезной или накладной дверной замок. Подобный вариант прост и удобен в эксплуатации

При выборе замка для калитки обязательно нужно обратить внимание на металл, из которого сделан замок. Предпочтительнее приобрести гаражный замок из нержавеющей стали, который не подвергается коррозии вследствие попадания атмосферных осадков

ФОТО: ntkzavod.com.ua Врезной гаражный замок с хромированными металлическими деталями

Кованые ворота и калитка из профнастила.

(фотографии, инструкция, видео мастер-класс)

Рассмотрим на примере как же сделать красивые ворота из профнастила своими руками?

Если вы считаете, что все ворота из профнастила однообразные, то вам стоит посмотреть на следующую модель. Она, как раз-таки, является примером обратного утверждения. Хоть эта модель и выглядит сложной в плане создания, в её основе лежат всё те же принципы, о которых я говорил вам ранее в этой статье. Всё так же начинается с создания каркаса из профильной трубы, только вместо внутренних перемычек мастер закрепил в нём кованный металлический узор, сделанный своими руками. Далее мастер просто покрыл каркас ворот и калитки чёрной краской, установил его и обшил профнастилом, ничего сложного в этом нет, но зато какой впечатляющий эффект производят эти распашные металлические ворота. Так что если у вас есть определённые умения, желание и немного времени, вы легко можете создать нечто подобное своими руками.

Подробная фото-инструкция Вам в помощь!

Источник идеи и фотографий, видео мастер-классПервая часть: https://www.youtube.com/watch?v=Z2pnmjgVxTwВторая часть: https://www.youtube.com/watch?v=qQelqyrYjSQТретья часть: https://www.youtube.com/watch?v=G_PDTc17PK0Четвёртая часть: https://www.youtube.com/watch?v=mfNOatHH7JgОригинальное название: Кованые ворота новая технология Автор видео: Миша Коваль

Как установить забор на наклонной поверхности.

(фотографии, видео мастер-класс)

С установкой забора на ровной плоской поверхности всё понятно. Но как же установить забор из профнастила на наклонной поверхности своими руками?

Это уже немного сложнее, но для нас не существует никаких проблем! Давайте поразмышляем над тем, что можно сделать в такой ситуации.

Существует три варианта установки забора на наклонной, неровной плоскости своими руками:

Самый банальный способ – засыпать поверхность землёй, тем самым создав поверхность одного уровня;
Немного сложнее – забетонировать плоскость;У этих двух методов борьбы с неровностями поверхности при установке забора своими руками один общий минус: большая трата времени, средств и материала, значит, они нам не подходят, ведь наши главные цели: практичность и экономия. Так что же делать? Есть ещё один выход!
Установка столбов на разном уровне;Если наклон поверхности не изменяется на всём её протяжении или меняется незначительно, можно воспользоваться именно таким способом. Столбы из профнастила устанавливаются с понижением уровня от максимального к минимальному, при этом, высота их относительно поверхности земли должна оставаться неизменной. Ну и, перекладины между столбами, соответственно, крепятся по тому же принципу. Затем, в самом конце, на такую конструкцию просто крепится профнастил.

Пример использования такой системы вы можете увидеть на следующих фотографиях.

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=WBNS3tdf8fcОригинальноеназвание: Fencing Mildura – Panel Fence Video 2 002.movАвтор видео: FencingMildura

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

https://youtube.com/watch?v=uVo_e6jdbYk

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Устанавливаем опорные столбы и изготавливаем каркас

Установка ворот из профнастила начинается с вкапывания и бетонирования опорных столбов. Отверстия в земле делайте больше диаметра столбов, чтобы было удобнее заливать конструкцию бетоном.

Чтобы уменьшить разрушение опоры от подземных вод, насыпьте в углубление смесь щебня и песка на высоту 15-30 см.

Глубина заделки столба должна составлять 1/3 его длины, но в целом не меньше 1 м

Далее начинайте готовить каркас будущих ворот. Если не знаете, как сварить ворота из профильной трубы, то следуйте таким правилам:

сначала нарежьте все детали конструкции и разложите их на сухой поверхности;
измерьте все участки и убедитесь, что все величины совпадают;
начните сварочные работы: для провара (металлической связи между трубами) оставляйте зазор 1,5-2 мм; приваривать начинайте с центра плоскости, потом фиксируйте деталь по краям;
для более жесткой конструкции приварите в центральной части дополнительные перекладины.

До начала работ еще раз тщательно проверьте все параметры. Лучше сделать каркас чуть меньше, т.к. эту проблему легко решить с помощью нащельника, который помещают на одну из створок. А вот если каркас будет больше задуманных параметров, придется резать всю конструкцию, чтобы ее уменьшить.

Каркас собран, и пора узнать, как приварить петли на ворота.

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

Как сделать ворота в частном доме. Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

простая конструкция;
относительно низкая цена;
нетребовательны в обслуживании;
длительный срок эксплуатации;
прочность;
простота эксплуатации;
неограниченная возможность выбор дизайнерских решений и формы;
отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
возможность установить автоматику.

Недостатки:

необходимость предусмотреть довольно много места для открытия-закрытия;
необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

болгарка. Предназначена для резки и шлифовки металлических заготовок;
нарезные диски;
шлифовальные диски;
сварочный аппарат;
электроды;
рулетка;
строительный уровень;
уголок;
молоток;
лопата;
мастерок.

Вспомогательный:

компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
дрель. Если понадобится для крепления обшивки ворот;
клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

этап – установка стоек для навешивания ворот.
этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

Сколько стоят откатные, сдвижные и распашные ворота из профнастила: обзор цен

Если установить входную конструкцию своими руками не представляется возможным, стоит обратиться за помощью к специалистам. Цена на откатные, распашные и сдвижные ворота из профнастила будет зависеть от множества факторов:

размера;
украшения;
комплектации;
оснащения.

Распашные без установки по состоянию на август 2019 года обойдутся минимум в 9000 рублей при ширине проёма 3 м и 9700 рублей при ширине 3,5 м. При необходимости выполнения монтажных работ стоимость увеличится до 45000 – 60000. Чем больше проём, тем дороже обойдётся услуга.

Откатные и сдвижные стоят дороже. Работы «под ключ» при ширине проёма менее 3,5 м 65000 рублей. При монтаже автоматики затраты увеличатся.

После того, как вы разобрались в том, как установить ворота из профнастила своими руками, можно смело браться за работу. Надо лишь определиться, какая конструкция вас больше устраивает.

Watch this video on YouTube

Этапы возведения откатных ворот

Как и в случае с обычными распашными воротами, возведение откатной конструкции начинается с создания проекта, чертежа и необходимого материала для работы. Однако, при этом следует учитывать, что подготовительный этап, как и само ограждение данного типа, сложнее и обойдется дороже.

В чертеж откатных ворот обязательно должны быть включены следующие параметры:

высота конструкции;
ширина проема для ворот, учитывая противовес, и без него;
размеры всех перемычек.

Помимо материала для установки данного ограждения, необходимо заранее приобрести специальные комплектующие элементы:

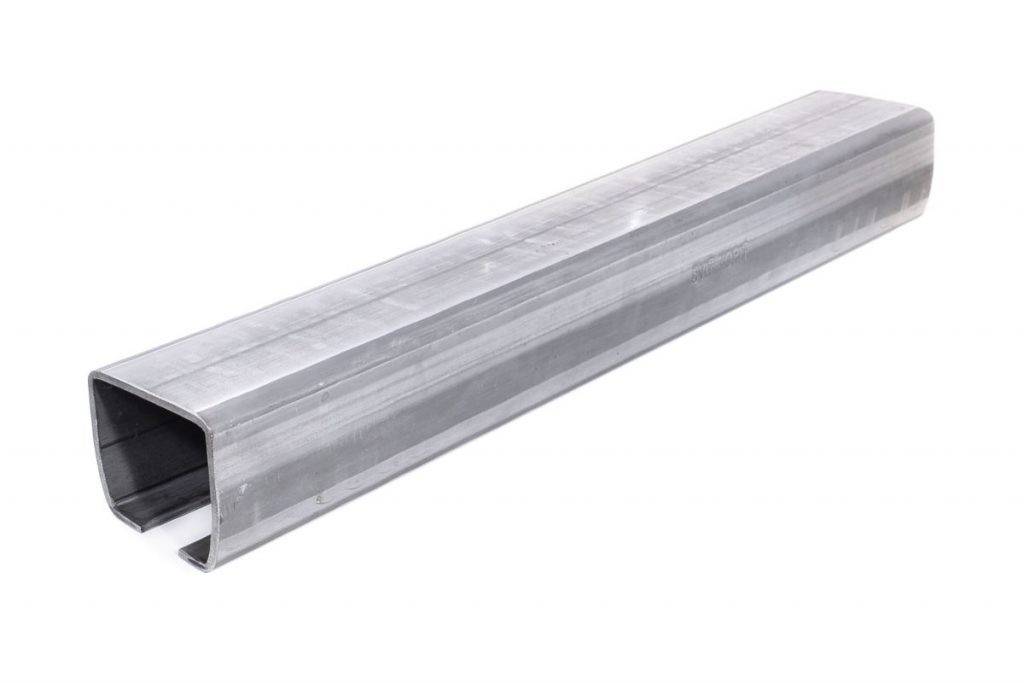

направляющая балка;

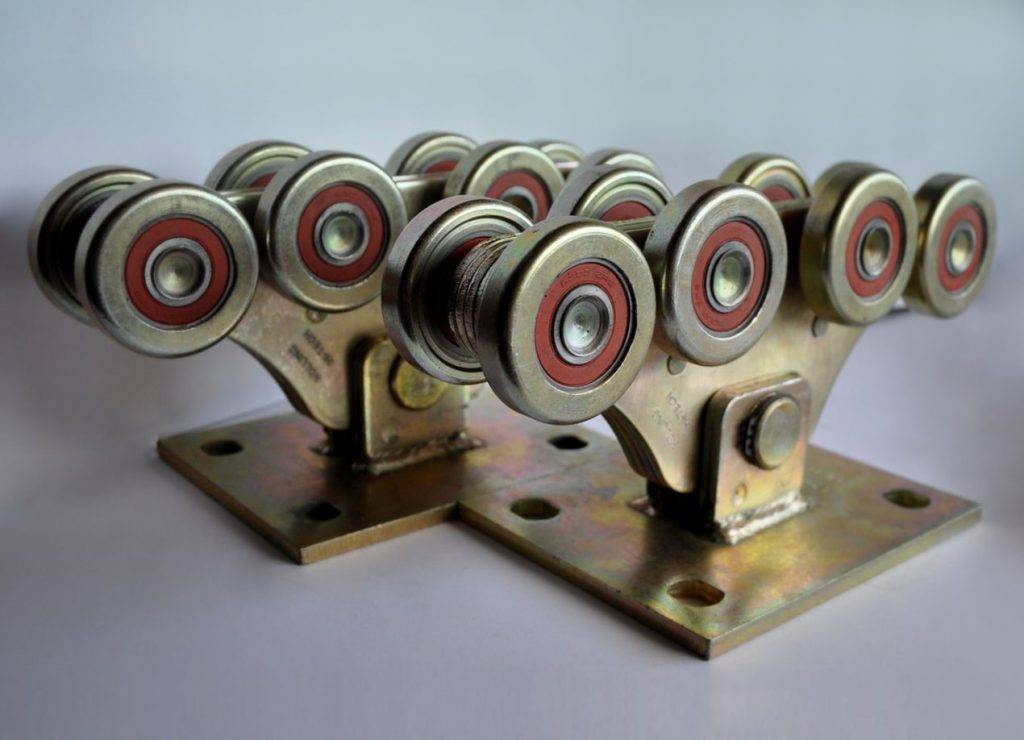

роликовые каретки;
уловители;

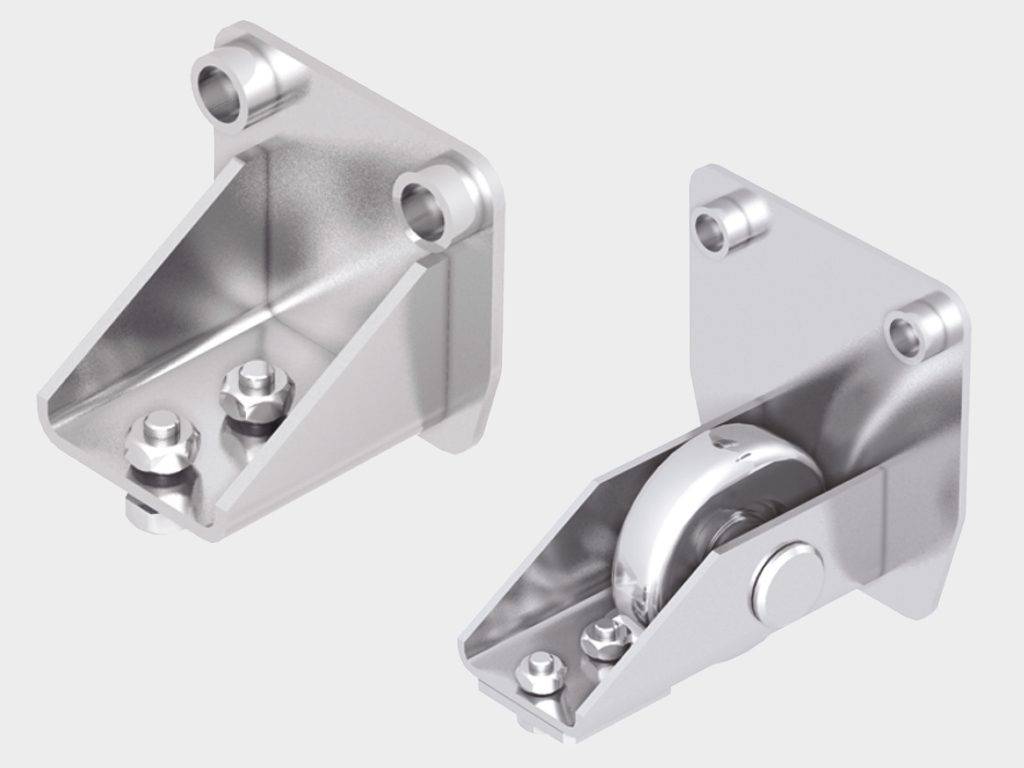

концевой ролик;
плата, которая сдерживает качание конструкции.

Если планируется устанавливать автоматическое управление воротами, то следует дополнительно купить определенный комплект техники, в который входят фотоэлементы, редуктор и монтажное основание. Приобрести такой набор можно в специализированных магазинах.

Возведение опорных столбов

Для возведения столбов для откатных ворот можно воспользоваться той же схемой действия, что и в случае с распашной конструкцией. В качестве опоры могут использоваться:

деревянный брус;
бетонный столб;
швеллер;
металлическая труба.

Чтобы конструкция прослужила длительный период, чаще всего закладывают швеллер. Он выступает своего рода фундаментом для опор и должен быть на том же уровне, что и поверхность почвы, чтобы транспорту было удобно заезжать.

Соединение рамы

Для того, чтобы изготовить рамный каркас, потребуются профильные трубы с сечением 60х30 мм, а для удерживающих перемычек – 40х20 мм. Материал заранее режется с помощью болгарки на части, в соответствии с размерами на чертеже, обезжиривается, грунтуется и красится. После чего соединяется сварочным аппаратом наружный каркас.

Затем на раму фиксируются удерживающие перемычки на расстоянии немного меньшем, чем ширина профлиста, так как именно на них будет крепиться обшивка.

Установка конструкции и обшивка

Чтобы установить каркас, сначала необходимо на фундамент выставить ролики таким образом, чтобы дальний из них не выбивал заглушку при закрытии ворот. Затем на них ставится готовая рама, которую требуется выровнять до необходимого положения. Если все установлено должным образом, то платформы тележек, концевой ролик и уловители привариваются к конструкции.

После того как каркас зафиксирован, он обшивается листами профнастила с помощью саморезов или заклепок. Если предусмотрено в конструкции автоматическое управление, его можно установить на готовые створки.

Ворота из профлиста, выполненные своими руками, можно установить на даче, на промышленной территории и на приусадебном участке. Это достаточно экономичная и долговечная разновидность ограждения. К тому же, широкая гамма выпускаемых расцветок позволяет выбрать наиболее подходящий вариант для любого участка.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Чертежи и схемы

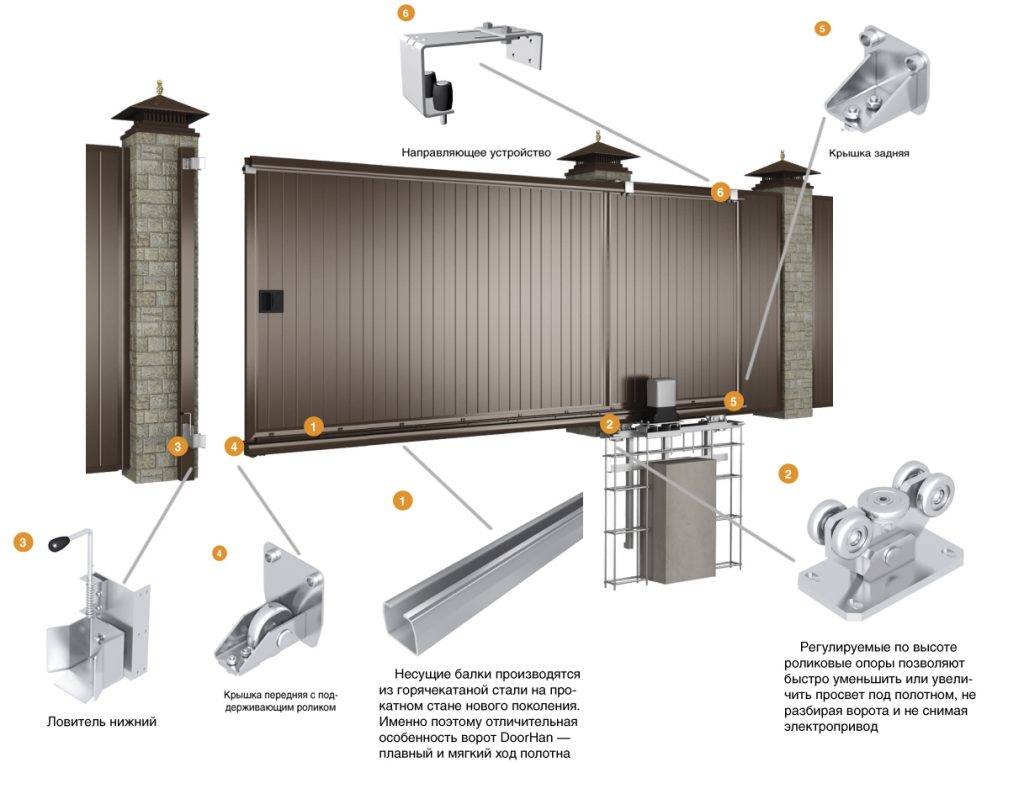

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

несущую платформу;
уловители;
несущие тележки;
накатной ролик;
плату, предотвращающую раскачивание створки в момент движения;
систему автоматики, если ворота решено сделать автоматическими.

Инструкция по изготовлению

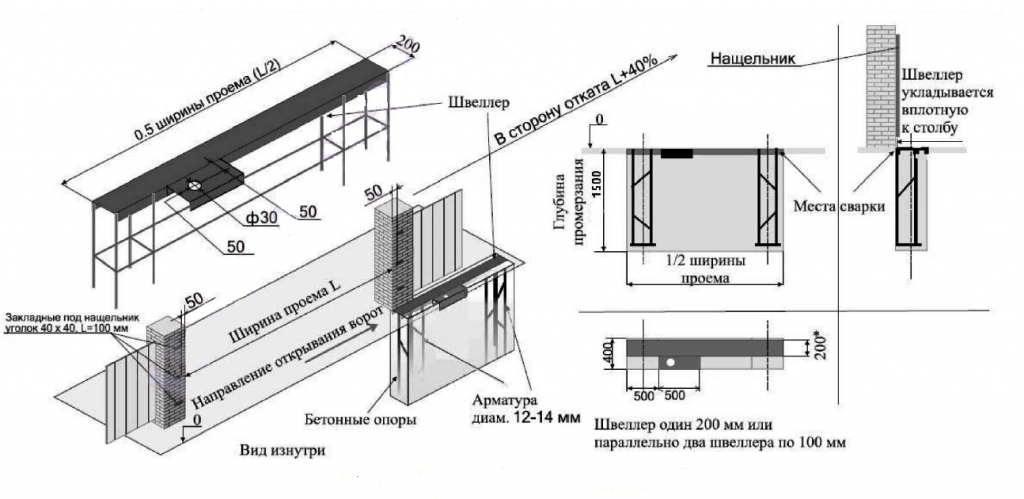

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
устанавливаются «банкетки» из арматуры;
готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

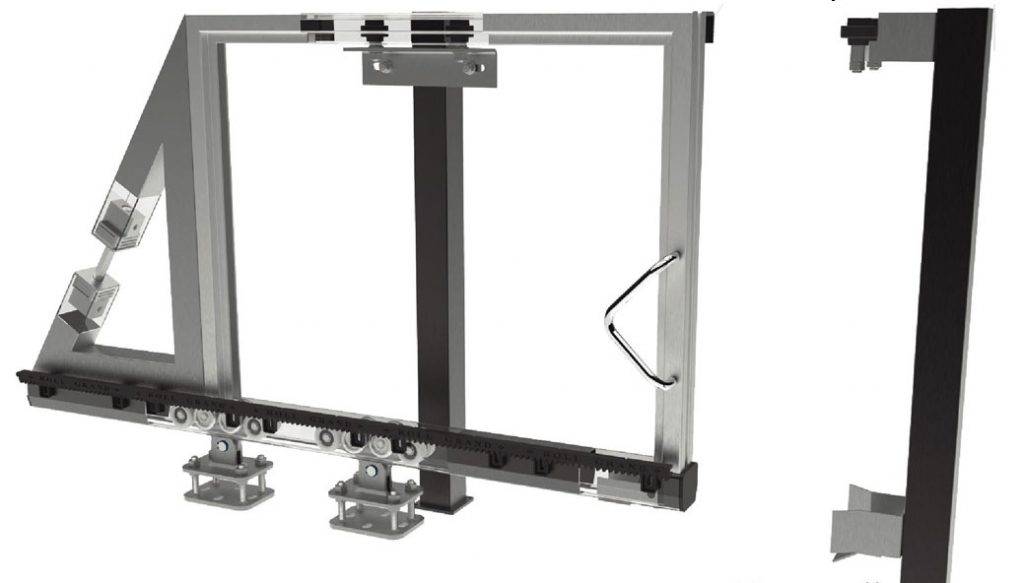

Изготовление каркаса производится в следующей последовательности:

трубы отрезаются в размер согласно чертежу;
места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
варится внешний каркас;
приваривается обрешётка, к которой будет крепиться профлист;
крепится отделочный материал.

Сборка конструкции осуществляется в следующей последовательности:

на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
привариваем уловители, концевой ролик;
контролируем положение накатного ролика. Он должен находить на уловитель;
проверяем геометрию каркаса;
обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Ворота и калитка из профнастила. Обшиваем каркас.

При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.

Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!

С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.

Другой приемлемый вариант — электролобзик.

Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.

Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.

Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.

Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».

Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!

Используемые материалы и инструмент

Для того чтобы соорудить ворота из профнастила своими руками вам, прежде всего, следует определиться с перечнем необходимого для этого материала. Расчёт указанной потребности проще всего сделать на примере ворот распашного типа. (С видео обзором процесса подготовки материала и сборки конструкции вы можете ознакомиться на любом из ресурсов соответствующих тематик непосредственно в Интернете).

Перед началом работ обязательно нужно будет сделать чертёж распашных ворот с проставленными на нём необходимыми для расчёта размерами. При составлении эскиза будущей конструкции следует учитывать, что дополнительные усиливающие элементы в ней могут не применяться, поскольку заготовки профнастила уже имеют собственную развитую систему рёбер жёсткости.

Согласно составленному таким образом чертежу, пример которого приводится выше, вам потребуются следующие материалы:

— профильные металлические заготовки заданной длины с поперечным сечением 40х20мм или 60х60мм, используемые для подготовки рамы каркаса и опорных стоек соответственно;

— специальные стальные подпятники размером 150х150 мм, навариваемые на нижнюю часть боковых опор;

— сами заготовки профильного листа, количество которых определяется выбранным вами размером конструкции;

— петли, заглушки и специальные фиксаторы.

Что касается рабочего инструмента, то для сборки ворот из профнастила вам необходимо будет приготовить сварочный аппарат, а также специальный держатель металлических заготовок, заметно облегчающий процесс их сварки. Кроме того, вам потребуется кувалда небольшого размера, с помощью которой можно будет производить рихтовку свариваемых элементов.

Как сделать ворота с калиткой внутри из профнастила своими руками. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

Конструкция ворот

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

Итак, ворота – это:

две створки;
две трубы для крепления створок;
перекладина (в некоторых конструкциях);
калитка (если есть);
фиксаторы створок;
поворотные петли;
проушины под замок.

Створки

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

крестообразными;
горизонтальными;
закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление. В противном случае створки будет невозможно ровно установить в воротах

В противном случае створки будет невозможно ровно установить в воротах.

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

Подготовка составных частей ворот

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

простота изготовления;
дешевизна;
надежность.

К недостаткам можно отнести:

большая зона открывания ворот;
сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты ребер жесткости Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

по чертежу с соблюдением углов 45° выпиливаются заготовки;
для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru

привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
ворота привариваются к столбикам 100 х 100мм;
вся конструкция зачищается, убирается ржавчина, окалина;
ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

снимаются завесы со створками;
столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
после затвердевания бетона навешиваются створки;
окрашивается конструкция;
к каркасу с помощью саморезов или заклёпок крепится профлист;
врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Готовые ворота Источник stella-partner.ru

Ворота из профлиста своими руками: фотоотчет + видео
