Как выгнать воздух из системы отопления

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

1. полностью отсоединить радиатор от отопительного контура;
2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
5. закрепить радиатор на прежнем месте;
6. подсоединить подающую и обратную магистраль;
7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
3. в свободный патрубок тройника установить кран Маевского;
4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Как правильно спустить воздух из батареи

Стравливанием воздуха нужно заниматься сразу, как только проявится одна из перечисленных причин. Однако выявить их можно только на протяжении сезона, когда работает отопление.

Завоздушивание легко выявить в период работы отопления

Важно знать, что воздух образуется внутри системы даже тогда, когда она не работает

Многие этому нюансу не уделяют внимание, а зря. Кислород внутри батареи и металлических труб способствует образованию коррозии

Куски ржавчины отваливаются, образуются засоры. Чтобы продлить срок эксплуатации системы, воздух в батареях отопления в квартире стравливают даже летом.

В этот период чаще всего происходит завоздушивание по следующим причинам:

1. Летний период отводится для ремонта отопления. Сантехники обслуживающей организации меняют вентили, прогнившие трубы. Чтобы отремонтировать отдельный участок, воду сбрасывают со всего стояка.
2. Владельцы квартир летом самостоятельно занимаются ремонтом своего отопления. Из-за отсутствия возможности отключения контура от централизованной системы, воду аналогично сбрасывают со всего стояка. В некоторых случаях сливают со всего многоэтажного дома.
3. Если запорная арматура на входе в многоквартирный дом была перекрыта, по законам физики объем теплоносителя уменьшился. После открывания задвижек подающаяся под давлением вода всасывает воздух и заполняет им стояки.
4. Часто на летний период слесаря преднамеренно сбрасывают давление со стояков, чтобы избежать в будущем лишней работы. Дело в том, что чугунные старые батареи после остановки отопления иногда начинают течь на местах соединения секций, если они длительное время стоят под высоким давлением холодного теплоносителя. Слесарям проще сбросить давление, чем менять множество прокладок, выполняя сложную разборку секций.

Установка крана не позволяет использовать воду не по назначению

Для чего необходим воздушный клапан для отопления?

Одним из главных условий нормального функционирования системы отопления в доме является достаточный уровень циркуляции теплоносителя

Поэтому при проектировании схемы отопления теплотехники уделяют особое внимание способу подключения отопительных приборов при наличии системы с естественной циркуляцией теплоносителя, или тщательно просчитывают мощность циркуляционного насоса, который создаст нужное давление в системах с принудительным типом циркуляции

Но даже в грамотно спроектированных и правильно подключенных контурах со временем образуются так называемые воздушные пробки, из-за которых воздушит систему отопления во время обогрева дома. Пробки препятствуют прохождению воды по контуру и снижают общую производительность отопительной системы. Провоцировать появление воздушных пробок могут различные факторы. Но зачастую причины завоздушивания системы отопления кроются в том, что во время использования отопительных приборов в контурах закрытого типа выделяется воздушная масса, состоящая из кислорода и водорода.

Причинами скопления воздуха могут быть также другие факторы:

• подсос воздуха извне при подпитке системы;
• некачественное заполнение контура теплоносителем;
• воздух вносится в абсорбированном виде из трубопровода подачи воды;
• некорректно спроектированная система отопления.

Если собственник вовремя не выпустит воздушную смесь из отопительного контура, он поставит под угрозу целостность всей системы отопления.

Чистка от солей

Уязвимое место воздушного клапана – склонность к накоплению соляных отложений. Тогда из клана начинает сочиться вода или он перестает стравливать воздух из системы. Чтобы восстановить его нормальную работу, нужно выполнить демонтаж, разборку и очистку от отложений. Только осле этого клапан можно вернуть на место.

Чтобы иметь возможность снять спускной клапан для ревизии и обслуживания, его устанавливают в комплексе с обратным. При удалении спускного узла обратный клапан надежно перекроет выход воде из системы.

Для разборки нужно скрутить крышку, вынуть поплавок и остальные детали механизма. Все тщательно промывают, удаляя соляной налет, осматриваю на предмет износа или наличия повреждений. Если все детали в порядке, узел можно собирать и возвращать на место. Если есть дефекты, клапан лучше заменить.

Как бороться с воздушными пробками

Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.

Как спустить воздух в многоэтажном доме

Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru

В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.

При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.

Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru

Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.

Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.

Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru

Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.

Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.

Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.

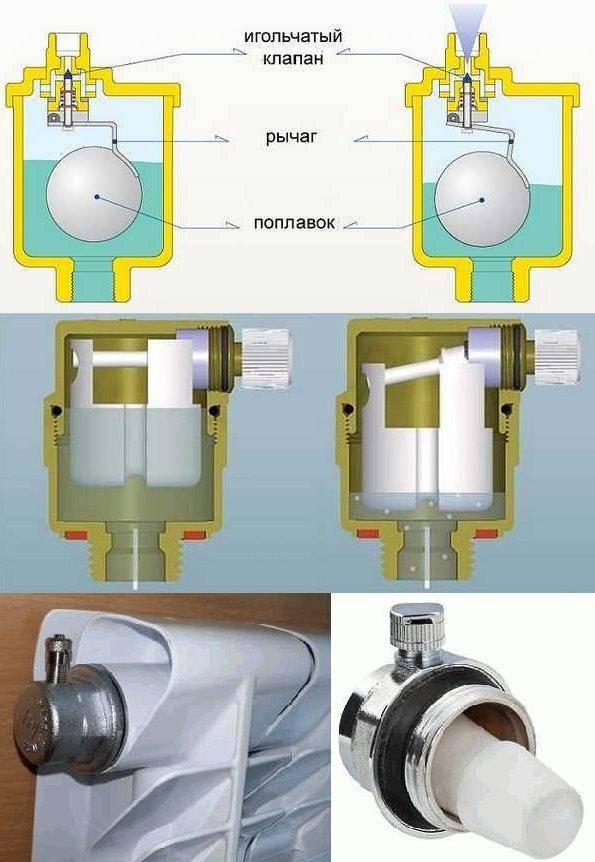

Конструкция и принцип работы

Автоматический воздушный клапан для систем отопления имеет простую и надежную конструкцию. Полый металлический корпус снабжен присоединительным патрубком, который располагается снизу или сбоку, в зависимости от варианта исполнения изделия. Во внутренней камере устройства расположен поплавок, выполненный из полимерной смолы. Поплавок рычажной тягой соединен с игольчатым клапаном, закрывающим отверстие в верхней части крышки воздухоотводчика.

Удаляя пробку при помощи ручного клапана, требуется контролировать процесс, чтобы вовремя перекрыть устройство — полностью стравленным воздух будет тогда, когда через сбросник потечет струйка теплоносителя. Установка автоматического отводчика воздуха избавляет от лишних хлопот по обслуживанию отопительной системы.

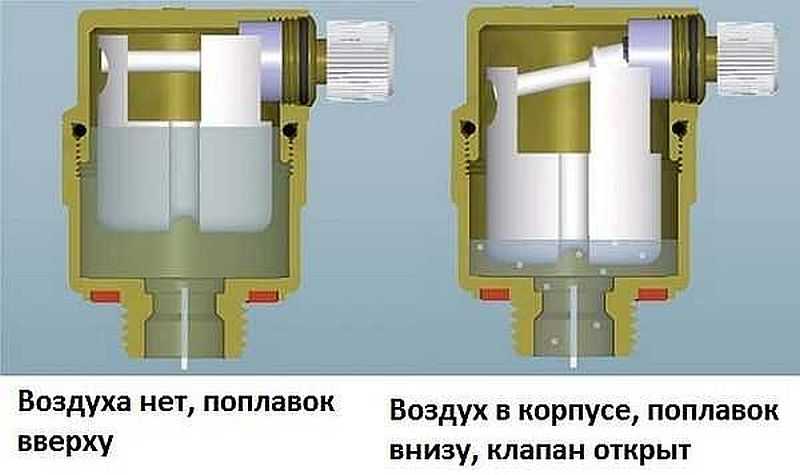

Принцип работы устройства базируется на использовании силы тяжести — полый поплавок легче воды, но тяжелее воздуха. В обычном состоянии воздухоудалитель заполнен теплоносителем, за счет чего поплавок находится в верхнем положении, прижимая игольчатый клапан. С течением времени теплоноситель вытесняется из внутренней камеры устройства скапливающимся газом.

В результате поплавок под воздействием силы тяжести опускается вниз, приоткрывая клапан. Скопившийся воздух под давлением жидкости в системе отопления выходит наружу через отверстие в корпусе отводчика, а камера вновь заполняется теплоносителем, который поднимает поплавок, автоматически закрывая клапан.

Поплавковые развоздушиватели служат для удаления воздушных пробок, а также помогают ускорить слив теплоносителя из системы на время профилактических или ремонтных работ. Из-за понижения уровня теплоносителя в контуре клапаны автоматически открываются, и поступающий через них воздух заставляет жидкость быстрее сливаться.

Причины завоздушивания системы

Воздух в отопительном контуре негативно влияет на функционирование и долговечность системы. Кислород, вступая в реакцию со сталью, вызывает коррозию. Воздушные пробки мешают нормальному движению теплоносителя, блокируют нагрев верхней части радиаторов или приборов отопления целиком. Наличие воздушных пузырей в теплоносителе ведет к преждевременному износу подвижных частей циркуляционных насосов.

Завоздушенная система отопления

Существует несколько причин формирования воздушных пробок :

• Использование в качестве теплоносителя воды из водопровода, не прошедшей специальную обработку для удаления растворенного воздуха. При нагреве газы покидают жидкую среду и скапливаются в верхних точках трубопровода и батарей.
• Чрезмерно быстрое заполнение системы теплоносителем или его подача не из нижней точки. В такой ситуации жидкость не успевает вытеснить воздух из всех уголков смонтированной системы.
• Потеря системой герметичности из-за погрешностей в монтаже или повреждения элементов.
• Применение полимерных труб, не имеющих барьерного покрытия, которое препятствует проникновению молекул кислорода в теплоноситель.
• Ошибки при разработке проекта или обустройстве системы (неправильно выбранный угол наклона труб и т.д.).
• Попадание воздуха в систему в ходе ремонта, требующего демонтажа элементов контура.

Обратите внимание! Если воздушная пробка регулярно образуется на одном из участков трубопровода и требуется поднимать давление в системе, чтобы продвинуть ее к воздухоотводчику, рекомендуется смонтировать дополнительный автоматический спускник воздуха на проблемном участке

Откуда в системе отопления постоянно появляется воздух?

Такой вопрос задается весьма часто и я не знаю на него точного ответа. Только догадки.

Воздух может браться из самой воды, в которой он так или иначе присутствует. Если воды много, то и воздуха будет много. После свежей заливки отопления водой воздух активно выделяется несколько месяцев.

Воздух может собираться в тупиках, таких, как закрытые расширительные бачки, и выходить постепенно. Через ту же воду. Этот процесс еще более длительный. Вешайте закрытые расширительные бачки вниз головой, как я описывал в статье про открытую и закрытую системы отопления.

Если у вас есть специальная ловушка воздуха в виде вертикальной трубы с автоматическим воздухоотводчиком на конце, то это тоже может быть источником пузырей. Дело в том, что автоматические воздухоотводчики часто “зависают” и перестают отводить воздух. Тогда трубка заполняется воздухом и пузырьки, скопившиеся в трубе отрываются снизу потоком воздуха и уносятся в систему. В этом случае я говорю, что пузыри начинают гулять по системе.

Если у вас установлен исключительно сильный циркуляционный насос и в системе есть небольшая дырочка, то, я думаю, в дырочку может засасываться воздух благодаря эффекту Вентури. Я много раз наблюдал такое в водопроводе, когда есть дырочка, из которой не идет вода, а в которую потоком воды как раз засасывает воздух. То есть если воду выключить, то из дырочки течет вода. А если открыть воду на конце, то вода из дырочки перестает течь. Но в реальности я такого в системах отопления не видел ни разу. В системах отопления не такая большая скорость воды. Но это не значит, что такого не может быть никогда.

Лично в моей системе отопления воздух перестает меня беспокоить где-то через полгода после свежей заливки отопления водой. Автоматических воздухоотводчиков у меня нет. Все клапана только ручные. А система у меня маленькая и домик маленький.

Способы заполнения – встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Что представляют собой воздухоотводчики

Для удаления воздуха из радиаторов отопления и других элементов служат краны или клапаны.

Возможно, использование для стравливания воздуха шаровых кранов — в домах почтенного возраста, они, нередко, установлены на старых чугунных радиаторах.

Недостаток такого оборудования – низкая пропускная способность.

При удалении воздуха сливается и значительное количество теплоносителя.

Потребители используют это свойство для слива горячей воды, для бытовых нужд.

Более распространены сегодня воздухоотводчики с игольчатым клапаном.

Игольчатые клапаны с ручным управлением (т.н. краны Маевского) устанавливают для удаления воздушных пробок в радиаторах отопления.

Они, эффективно, стравливают скопившийся воздух, но за счет малого диаметра калибровочных и сливных отверстий, предотвращают значительные потери теплоносителя.

Краны Маевского – малогабаритные, удобные для эксплуатации, устройства.

Их использование при централизованном теплоснабжении , сопряжено с некоторыми проблемами:

1. в таких системах велика вероятность завоздушивания радиаторов, поэтому пользоваться воздухоотводчиками приходится, сравнительно, часто;

качество и чистота теплоносителя при центральном отоплении оставляют желать лучшего.

Отверстия кранов засоряются, в результате, их, необходимо, периодически, чистить (чуть ли не ежемесячно);

перебои в работе отопления сопровождаются резкими скачками давления.

Гидроудары, если устройство не имеет предохранительного клапана, чреваты выходом кранов Маевского (все виды для чугунных радиаторов описаны на этой странице) из строя.

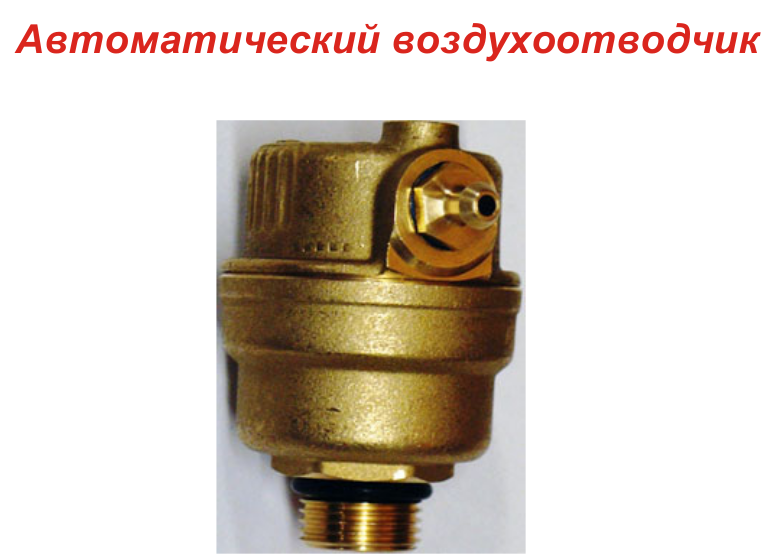

Автоматического типа

В автоматических устройствах клапан управляется сигналом датчика. В конструкции устройств применяют датчики поплавкового типа.

При снижении уровня жидкости до порогового значения, клапан отпирается и стравливает воздух.

Повышение уровня теплоносителя приводит срабатыванию датчика, и запиранию клапана.

Такие устройства функционируют без вмешательства человека.

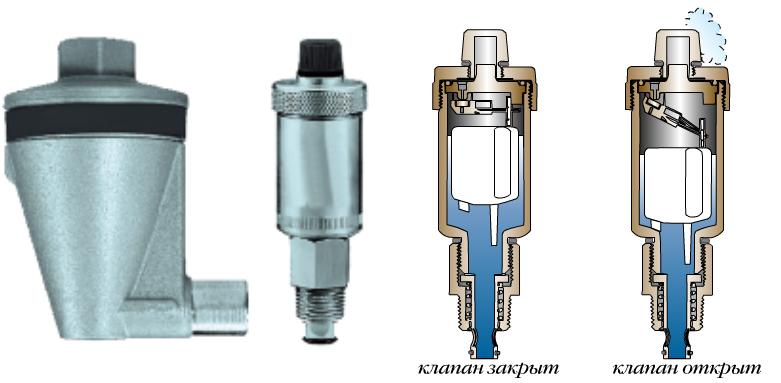

Производители выпускают автоматические воздухоотводчики горизонтального и вертикального исполнения.

Производительность этих устройств позволяет устанавливать их на магистралях централизованного отопления, в местах вероятного возникновения воздушных пробок.

Зарекомендовали себя они и для автономных систем закрытого типа.

Важно! Автоматические воздухоотводчики чувствительны к качеству и чистоте теплоносителя!

При централизованном теплоснабжении, наибольшую эффективность демонстрируют многоступенчатые системы обезвоздушивания.

Они включают автоматические воздухоотводчики, в разных местах на трубопроводах, и краны Маевского, на радиаторах и бойлерах косвенного нагрева (схема подключения к котлу).

В этом случае, отдельное стравливание воздуха из групп устройств, стояков и т.д. гарантирует, практически, полное его удаление и высокую эффективность теплоотдачи.

Следует помнить! Использование воздухоотводчиков приводит к дополнительным потерям теплоносителя в ходе обезвоздушивания и повышению давления в магистралях.
