Идеальная конструкция для встроенного шкафа
Угловой шкаф заполняет собой угол. Подойдет в помещение любого размера, если оно квадратной или приближенной к нему формы.
Выбрав подходящую конструкцию, можно приступать к созданию проекта будущего шкафа. Так как этот предмет мебели служит не один год, стоит подумать, какая функциональность может от него потребоваться. Чертеж лучше строить на ватмане, занося туда все замеры.
Определитесь с местоположением и габаритами шкафа. Если в помещении предусмотрена ниша – идеально, но если встроить его не представляется возможным, выберите место, где ни он, ни ему не будет ничего мешать.
Продумайте внутреннее наполнение: расположение и количество полок и ящиков, их размеры, дополнительные элементы вроде антресолей или внутреннего освещения.
Не забывайте о выборе внешней отделки, украшений. Расцветки «дуб», «ольха», «бук» сегодня пользуются наибольшей популярностью. А можно выбрать древесину с интересным рисунком и оставить родной узор. Подойдите к делу творчески, украсьте дверцы резным узором.
Изготовление чертежа
Чтобы сделать встроенный шкаф, нужно составить схему и чертеж. Сначала надо спланировать внутреннее пространство — полки, вешалки, тумбочки. Если полки выполняются из ДСП, то их толщина не будет превышать 16 мм (стандартная толщина ЛДСП).
Внутреннее пространство на чертеже надо разделить на две части. В одном отделении будут располагаться полки и ящики, а во втором можно поставить тумбочки и разместить штангу для вешалок.
Чертеж должен учитывать и то, насколько часто будут использоваться те или иные вещи. На нижних ярусах надо устанавливать полки и ящики, в которых будут располагаться одежда, аксессуары, обувь, которые жильцы достают из шкафа постоянно.

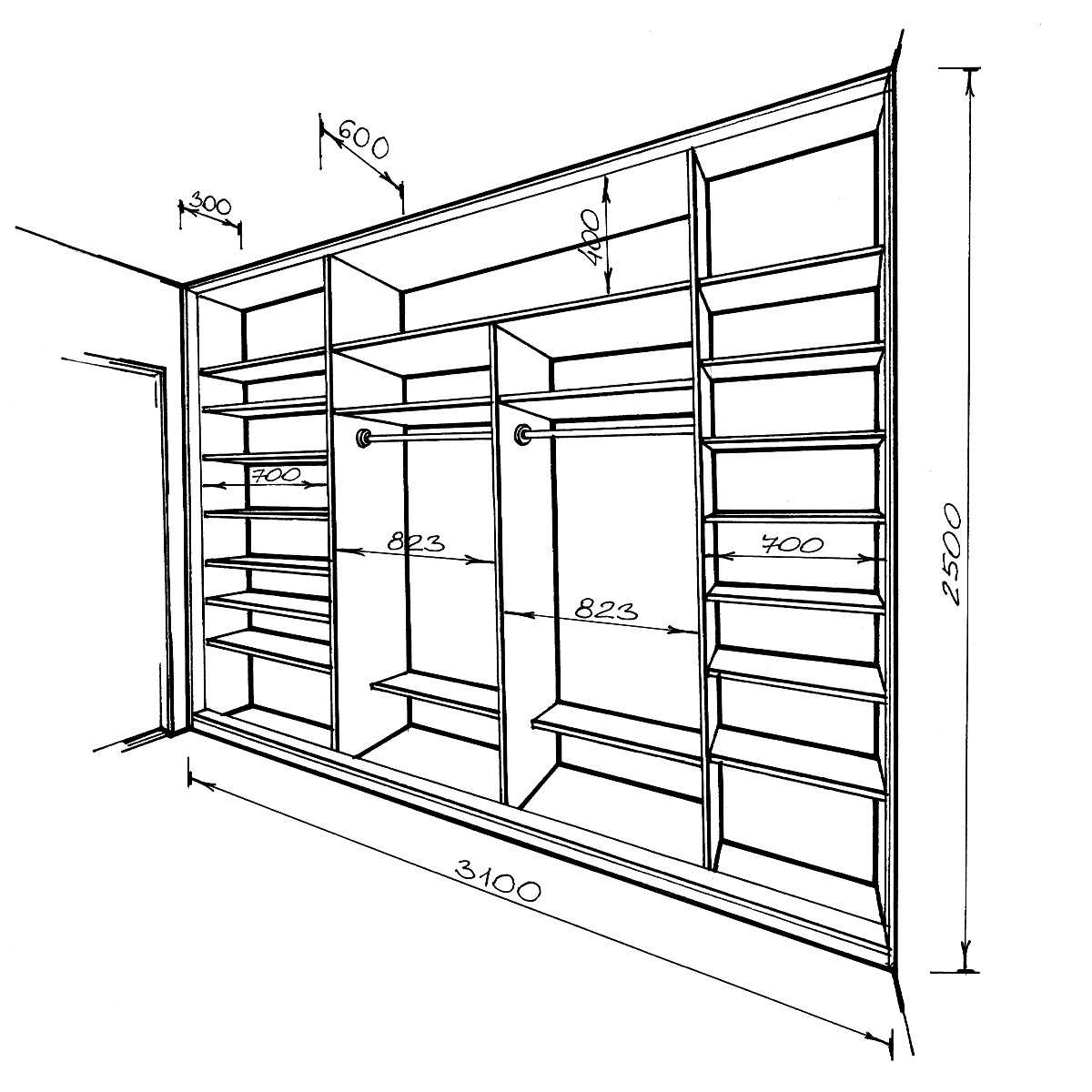

Пример чертежа с размерами
Ширина площади, отведенной для штанги и вешалок, должна составлять 1 метр. Штангу монтируют сверху, а снизу ставят ящики, которые должны иметь высоту до 50 сантиметров. Если же делают полки, то между ними надо сделать расстояние в 30 см.
Схемы встроенного в нишу шкафа или оборудованного вдоль стены должны учитывать и систему раздвижных дверей. На чертеже должны быть правильно отражены пропорции соотношения высоты и ширины. Вычислить нужные параметры просто. Одной части ширины соответствует четыре части ширины одной створки раздвижных дверей.
Ширина и толщина дверей должны иметь достаточно места для монтажа роликов, для установки которых надо не больше 10 см пространства. Двери делаются из ДСП, толщина одного листа должна быть 1,6 сантиметра.
Таким образом, на чертеж надо наносить все замеры, сделанные раннее, что позволит правильно и без проблем собрать конструкцию, поставить ее на место. Стоит потратить немного времени на составление чертежа, чтобы потом по проекту проводить поэтапную сборку изделия своими руками дома.
Установка стенок
По бокам стоит предварительно подрезать края, обеспечивая беспрепятственное и плотное прилегание к тыльной стене. Желательно торцы стенок отшлифовать. Используя уровень, получится идеально ровно выставить боковые части.
На этом этапе, скорее всего, потребуется помощник, который будет придерживать устанавливаемые части корпуса.
Иногда модель шкафа продается без боковых элементов, предполагая размещение между стенами. В этом случае придется разметить таким образом, чтобы под отметкой прикрепить полки. Далее нужно поработать перфоратором, чтобы сделать отверстия в стенах чуть ниже разметки уровня. Затем вставляется крепеж и закрепляются уголки. На них будут размещаться полки. По их уровню необходимо установить задние стойки.
Боковая стенка насаживается на уже установленные штифты и крепится таким образом к основанию.
Установка задней стенки
Дальнейшими сборочными действиями станет установка листов с фиксацией их на заднюю стенку мебели. Полотна по сути выполняют роль прочной стенки, накрепко удерживая всю систему на всем протяжении эксплуатации.
Перед тем, как устанавливать заднюю стенку, необходимо сначала измерить диагонали конструкции – таким способом проверяется правильность углов.
Зачастую на листах лицевая сторона декорирована цветным ламинированием поверхности. Фиксация выполняется с помощью миниатюрных гвоздиков. Их необходимо аккуратно забить в торцы полок, внутренних перегородок.
Задняя стенка ДВП прибивается к корпусу на гвозди. При этом необходимо соблюдать одинаковый отступ.
Главное, точно определить участок прибивания. Ввиду того, что с обратной стороны элементы шкафа не заметны, но при полученных повреждениях от неправильного выбора, изделие может утратить внешний вид. Заднюю стенку обычно прикручивают на саморезы. Это намного удобнее, чем просто прибить.
6 Расчет ширины дверей – принцип «чтобы не мешали»
Когда дверь сдвигается в сторону, она должна полностью открывать доступ к секции и не мешать выдвинуть ящик или опустить лифт-пантограф. Рассмотрим пример с трехсекционным купе шириной 2100 мм:
- 1. Измеряем ширину внутреннего проема. В нашем примере с применением ДСП она составит 2068 мм.
- 2. Отнимаем двойную ширину буферной ленты, наклеенной на крайние створки шкафа. Толщина каждой 6 мм, итого получаем 2068 минус 12 – 2056 мм.
- 3. Учитываем перехлест дверей, который в трехсекционном шкафу по 26 мм с обеих сторон, что в сумме составляет 52 мм. Общая ширина всех дверей равняется: 2056 мм плюс 52 мм, выходит 2108 мм. Разделяем общую ширину на три, и выходит 703 мм.
Такой простой расчет обеспечит свободный доступ к секциям.
Расчет ширины дверей шкафа
Проектирование и расчет шкафа-купе своими руками
Проектирование шкафа – многоэтапная задача.
Проектируйте шкаф, продумывая все полки.
Чтобы готовая конструкция не обрушилась под весом своей тяжести, необходимо заранее рассчитать:
- габариты будущей мебели;
- ширину дверей;
- длину полок, чтобы они не прогибались под тяжестью вещей;
- количество и размеры выдвижных ящиков;
- полезную глубину полок, из которых 10 см уйдет на раздвижную систему дверей;
- другое.
Необходимо сделать список деталей для раскроя ЛДСП.
Замеры помещения
Профессиональный замер помещения помогает избежать ошибки при создании шкафа купе. Для работы вам понадобятся:
- рулетка;
- строительный уровень;
- угольник или любой предмет с прямыми углами (бумага А4);
- тетрадь и карандаш.
Когда вы определились, где будет стоять шкаф, замеряйте пространство. Помните, что одни и те же замеры необходимо делать в нескольких местах. Если, например, стены комнаты располагаются под незначительным наклоном, это может в итоге перекосить двери у готовой мебели. И раздвижная дверная система открытия не сможет функционировать.
Система раздвижных дверей, в зависимости от производителя, обладает глубиной 80–100 мм.
- В нескольких местах замеряйте ширину стены проема или комнаты.
- Запишите показания высоты стены.
- Проверьте, насколько углы, где планируется стоять шкаф, соответствуют 90 градусам. Если эта цифра отклоняется, учитывайте это в проекте.
- Проверьте уровень пола. Заваливается ли стена? Мебель вне зависимости от кривизны пола должна иметь горизонтальное положение. Если пол заметно искривляется, необходимо делать цоколь и подрезать для выравнивания поверхности основание мебели.
- Если есть плинтуса и вы их не планируете снимать, необходимо учитывать подрезку модели под них.
Вам нужно определиться с шириной Вашего шкафа-купе и выбрать схему шкафа-купе.
Расчет габаритных размеров шкафа
Вы рассчитали размеры помещения или ниши и записали результаты в тетрадь. Самое время сделать расчет материала. Это финальный этап, чтобы понимать, как спроектировать шкаф купе самому.
- Ширина планируемой мебели рассчитывается из личных пожеланий или ваших замеров помещения. От этого показателя всегда вычитается 5 см – так называемый технологический зазор. Это гарантия того, что во время монтажа шкаф точно войдет в подготовленное для него пространство.
- Глубина конструкции исходит от предварительно сделанных замеров комнаты. Учитывайте, что от фактической цифры глубины примерно 10 см «съедает» система раздвижных дверей.
- Для высоты купе рассчитайте диагональ боковой стенки. Тогда вы будете уверены, что после монтажа шкаф не окажется значительно выше, чем планировался.
Продумывайте все детали шкафа всей семьей.
Методика расчета материалов
Вы рассчитали размеры комнаты и будущего шкафа.
Для узкого шкафа понадобится меньше материала.
Теперь нужно посчитать, сколько уйдет материала на наружный блок и на полочки, на ящики и на другие мелочи. Листы ДСП, из которого изготавливают подобную корпусную мебель, бывают 18 мм и 16 мм толщиной.
ДСП – один из самых популярных материалов для мебели.
Учитывайте это в своих чертежах, минусуйте этот показатель при расчете материалов.
Размер крыши совпадает с размером верхней части шкафа, так как она укладывается сверху на боковины. Дно – это нижняя часть из замеров шкафа минус толщина двух листов ДСП. Это делается потому, что днище ложится между стенками мебели. Две боковые стороны – это высота минут толщина листа ДСП (крыша). Системы раздвижных дверей имеют разные размеры
Это нужно брать во внимание во время проектирования и уменьшать значения еще на стадии бумажных расчетов. Если планируется цоколь, то длина равна замеру по нижней части купе
А высота обычно делается в пределах 10 см. Чтобы верно рассчитать полки, необходимо отталкиваться от дизайна шкафа
В целом, это длина шкафа минус две толщины ДСП. Если планируется перегородка внутри конструкции, ее толщину тоже следует учитывать.
Собрать шкаф самостоятельно не сложно.

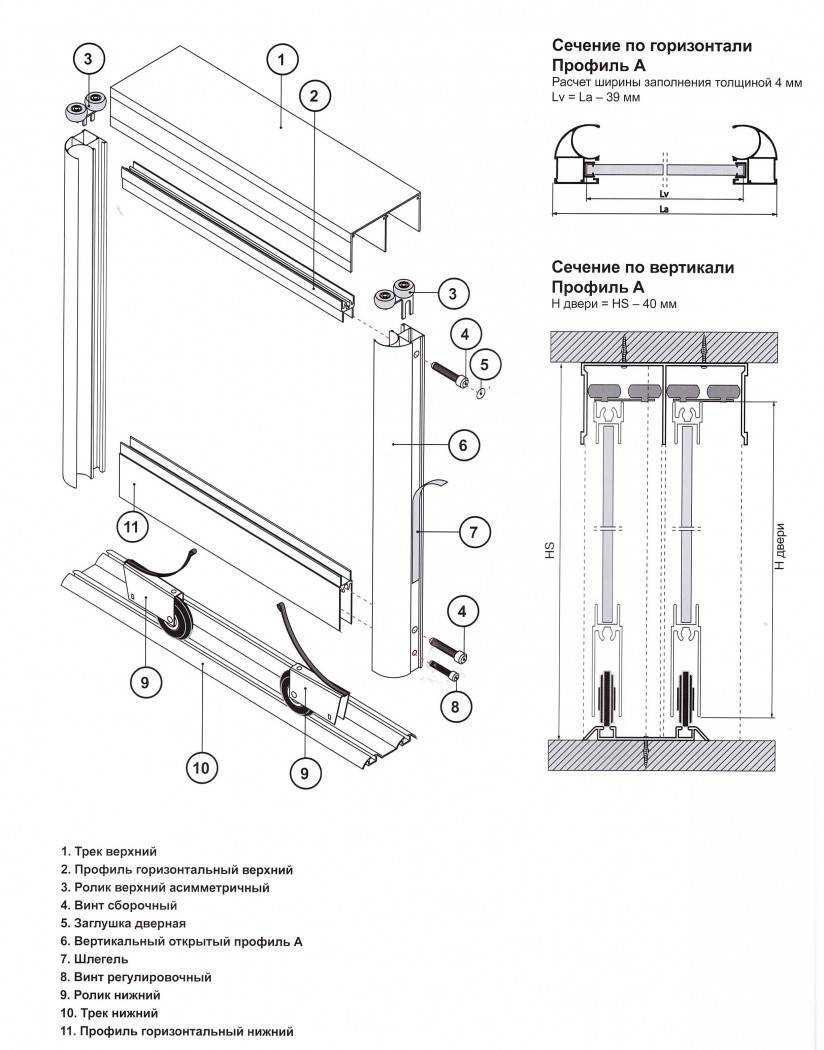

Подвеска дверей – особенности разных систем
Существуют системы подвески, где две направляющие, и с монорельсой. Система, опирающаяся на нижнюю рельсу, получила наибольшее распространение. Верхняя рельса служит только для поддержки дверей. Система не заедает, исключается касание створок. Монтировать просто: верх вставляем в паз, приподнимаем, низ ставим на место.
Система с опорой на верхнюю направляющую несложная, фурнитура дешевая, монтаж простой. Передвижение створок тихое и плавное. Имеет существенные недостатки, поэтому мало применяется
При неосторожном нажатии на дверку возможен выход роликов из пазов, дверь уходит внутрь шкафа. Верхняя направляющая не обладает большой жесткостью, требуется идеально ровный потолок и надежное крепление. Двери по направляющим
Двери по направляющим
В монорельсовой системе каждая дверь ходит на парных роликах по отдельным рельсам. Они удерживают в определенной степени дверцы от шатания, нижняя направляющая не используется. Подвес точный, жесткий, хорошо регулируется. Но устанавливают монорельс преимущественно в спальню, где шкафом будут пользоваться только взрослые, так как обращение с подобной системой требует аккуратности.
Монтаж дверей
Рассмотрим, как должна проходить установка дверей, взяв для примера наиболее простой вариант – монтаж одностворчатой дверей с одной направляющей. Дверное полотно сдвигается вдоль стены.
Выполнение разметки
На первом этапе выполнения работ, необходимо произвести измерения и подготовку проема
Важно, чтобы проем имел правильную прямоугольную форму. Горизонтальная стойка проема должна быть строго параллельна полу, так же, параллельными должны быть вертикальные стойки проема
Далее нужно будет произвести разметку места расположения направляющей, сделать это можно двумя способами:
- Первый способ: измеряем высоту дверного полотна. Прибавляем к полученной цифре 2 см (для образования зазора в нижней части двери) и высоту роликового механизма (как правило, 5 см). Откладываем полученную высоту на стене у проема и при помощи уровня проводится горизонтальная линия.
- Второй способ: Полотно двери устанавливается к проему, по его верхней створке проводится линия. Затем вверх от полученной линии вверх откладывается 7 см (высота ролика плюс высота зазора). Проводится линия по сделанным меткам, ее горизонтальность проверяется уровнем.
Крепление направляющей
Это один из наиболее важных этапов монтажа раздвижных дверей, инструкция предписывает действовать так:
- По намеченной линии к стене при помощи дюбелей крепится брус с сечением 40 мм.
- Необходима правильная установка бруса. Его крепят над проемом так, чтобы половина длины бруса приходилась на стене, на которую будет сдвигаться створка раздвижных дверей.
Подвешивание створки
После закрепления направляющей необходимо будет выполнить следующие действия:
- Собрать и установить в направляющую каретки роликовых механизмов. Как это сделать, можно посмотреть на видео. Необходимо вставить в каретки соединительный болт, так, чтобы он выступал в нижней части механизма. Затем ролик аккуратно вводится в направляющую. Если каретка собрана правильно, то она легко будет двигаться по направляющей.
- На верхнем торце двери производится установка скоб роликового механизма. Крепятся они строго по центральной линии по толщине двери.
- Теперь нужно осуществить подвешивание полотна дверей и закрепление роликов к скобкам болтами.
- По краям направляющих необходимо установить ограничители, которые не позволят двери выскочить из направляющей.
- На последнем этапе нужно будет закрепить декоративный наличник, который закроет механизм открывания.
Итак, установка раздвижных дверей своими руками вполне возможна. Процесс монтажа нельзя назвать чрезмерно сложным, но вот аккуратности и терпения потребуется немало. Чтобы не допустить ошибок, которые существенно затруднят эксплуатацию раздвижной двери, стоит предварительно посмотреть видео материалы, в которых подробно описаны монтажные работы.
Материалы
Проектирование шкафа необходимо начинать с подбора материала. От него зависит весь производственный процесс, причем в зависимости от подбора он может благодаря своему принципу меняться.
Дерево и обшивочная доска
Дерево – классический, а на сегодняшний день и элитный мебельный материал. Однако для купейного шкафа древесина – далеко не самый оптимальный. Влажность в нише в первую очередь будет больше, чем в комнате, и дерево пойдёт коробиться; декоративная же его роль в этом случае минимальна. Если все же необходим именно древесный шкаф – древесина для него обязана быть прямослойной, без свилей, сучков, трещин, выдержанной и со всей серьезностью пропитанной при помощи гоячей олифы или водно-полимерной эмульсией.
Купейный шкаф из обшивочные доски
Обшивочную доску для шкафа в нише, пластиковую или МДФ, применять можно без ее подготовительной подготовки, но появляется другое ограничение – рамы створок створок. Их необходимо делать из дерева, с аналогичными условиями и требованиями, как выше говорилось, плюс – аккуратность изготовления. Необходимо так же и приклеивать между собой доски обшивочные доски, однако это не проблема: есть шпунт, есть паз под него, и на ПВА удерживается очень хорошо. В общем шкаф из обшивочные доски можно советовать только тем случаев, когда шкаф-купе в нише должен органично подходить для интерьера, как на рис.
ГКЛ
Шкаф из гипса
ГКЛ – замечательный, не тяжелый в работе облицовочный материал с большими возможностями. Декораторы и самодельщики-любители создают из него великолепные шедевры. Но как база для шкафа самой разной конструкции ГКЛ совсем негоден. Шкаф из гипса сделать можно, см. рис, но тяжело. Попытаемся разобраться, почему.
ГКЛ – более тяжелый, непрочный и одновременно не достаточно прочный материал. Он предназначается только для отделки и частью несущей конструкции, даже слабо нагруженной, не может быть. Говоря просто, ГКЛ на себе не может ничего держать; наоборот, он обязан быть к чему-то прикреплен и его должно что-то держать. Кусочек гипса 400х400 мм, уложенный плашмя на рамку, в течение шести месяцев сам по себе ощутимо на глаз проседает. Гипсокартонные листы по ТУ непозволительно при хранении устанавливать вертикально или прислонять к поверхности стены.
Каркас шкафа из гипсокартона
То-есть, просто нарезать ГКЛ и скрепить между собой, как, допустим, ламинат (см. отпечаток), нельзя. Каждая полка обязана быть коробчатой пространственной конструкцией, для чего нужен трудный каркас (см. рис. с правой стороны). Но полученная в результате сборки конструкция (см. отпечаток. рис. слева) при правильной геометрии и надлежащей прочности будет далеко не красивой; необходима еще шпаклевка и декоративная облицовка.
Шкаф из гипсокартона без облицовки
Потом – дверки. Из гипсокартона их совсем не сделаешь – крепления оборвутся просто под весом створки. А в створках как раз и сущность купейного шкафа. Делать же из гипса полки шкафа с дверками – мартышкин труд и сокращение полезного объема. Купейных шкафов из гипсокартона не бывает, а шкаф-купе с полочками из гипсокартона смысла не имеет.
Практически, гипсокартонный шкаф не мебель, а строительная конструкция, и делается по строительной, а не мебельной технологии. Однако при этом он может владеть выдающимися художественными плюсами и быть самым значащим объектом интерьерного дизайна.
Ламинат, МДФ, Двп
Это – самые подходящие материалы. Изготовление шкафа из них может быть просто примитивным при минимум затратах, см. о распиловке. Данные материалы имеют все хорошие свойства древесины и одновременно невосприимчивы к градиенту и скачкам влаги т.к. в процессе их изготовления микроструктура дерева превращается в иную. Одно лишь замечание: Двп необходимо брать средней или большой плотности. Тыльную стенку дешевых отдельно стоящих шкаф иногда выполняют из Двп невысокой плотности, идентичной на рифленый с одной стороны толстый картон, однако в нише ее в скором времени поведет.
Подготовительный этап
При изготовлении шкафа-купе вы сможете реализовать сразу две задачи: заполнение пустой ниши в жилом помещении и создать функциональное место для хранения одежды, белья и других вещей.
Если в помещении пустующая ниша, то наверняка, вы уже выбрали место, где будет стоять встроенный шкаф-купе, т. е. уже представляете, какого размера будет шкаф, знаете его длину, высоту и глубину.
Если место под мебельную конструкцию не лимитировано, то чтобы шкаф смотрелся красиво необходимо руководствоваться правилом «золотого сечения», отношение высоты к ширине, по этому правилу, должно быть 1,62 или приближенным к этому соотношению. Вот тогда шкаф будет смотреться красиво.
Чертежи с размерами и расчёт количества деталей
Здесь будет рассмотрен процесс изготовления шкафа глубиной 520 мм, высотой 2 480 мм и шириной 1572 мм (рассчитывается по правилу «золотого сечения» с учётом высоты 2 480/1,62=1 531).
Проектировать шкаф-купе нужно по правилу «золотого сечения»
Учитывая то, что откатные дверцы не рекомендуется делать шире 1 000 мм и габаритных размеров конструкции, в этом случае предусмотрены две створки грубым размером 2 480х785 мм. Если шкаф планируется сделать шире, то и количество дверей может больше.
Глубину не рекомендуется делать более 600 мм, так как при большей глубине будет очень неудобно пользоваться полками, особенно верхними — будет трудно добраться до вещей.
Выбираем внутреннее наполнение
После того как определились с габаритными размерами, глубиной и количеством дверей, нужно разобраться с внутренним наполнением шкафа, т. е. с перегородками, полками и их расположением.
Здесь уже необходимо учитывать свои предпочтения и месторасположение конструкции.
К примеру, в шкафу для прихожей надо предусмотреть большой отсек для верхней одежды, которую можно повесить на плечики при входе в квартиру.
Если шкаф планируется разместить в жилой комнате, логичнее будет предусмотреть большое количество полок для постельного белья, полотенец. Также для удобства эксплуатации целесообразно будет задуматься о выдвижных ящиках. Для красоты можно торец закончить прикрепленными закругленными полками.
Для упрощения процесса проектировки и экономии времени используйте специальные программы.
Если у вас будет чертёж, который вы продумали до мелочей, изготовить шкаф будет намного проще
Этим же чертежом потом будет удобно пользоваться при разметке расположения полок и перегородок на стене, собирая шкаф на месте установки.
Для проведения этой операции удобнее будет проставить размеры в «цепь» как на скриншоте ниже. Это исключит возможность совершения ошибки при определении размеров деталей. Предполагается, что шкаф изготавливаться из древесностружечной плиты (ДСП) толщиной 16 мм.
Чертёж должен быть всегда под рукой
Причем, если вы будете делать шкаф высотой от пола до потолка, то желательно к размерам деталей вертикальной группы (здесь это детали №5 и 6) прибавить 5-8 мм. Это необходимо сделать для того, чтобы компенсировать неровности пола и потолка. Лучше при установке этих деталей и сборке шкафа немного подогнать их длину на месте, чем получить неприглядную щель в 10 мм.
Конечно, если у вас качественный ремонт, со строгой линией горизонта пола и потолка, этого делать не следует.
Затем составляется таблица деталей с количеством, размерами и указанием сторон, которые будут обрабатываться кромкой. Таблица пригодится при заказе распиловки всех составляющих из ДСП.
Таблица: детали для изготовления шкафа
Таблица, содержащая информацию о деталях, потребуется для распиловки
Детали 12 и 13, не показанные на чертежах с размерами, являются подкладками под верхнюю и нижнюю направляющую планки откатных дверей. Их ширина (100 мм.) выбрана исходя из ширины направляющих профилей, а длина – внутренняя ширина шкафа купе (1 572 -16 = 1 556 мм)
В столбцах 5, 6, 7, 8 указывается сторона детали, которая будет обработана кромочной лентой, т. е. указываются все лицевые стороны.
Распиловка деталей
После составления такой таблицы всё готово для размещения заказа на распил деталей и обработку кромки. Фирмы, оказывающие такую услугу, имеют программное обеспечение, позволяющее расположить детали на распиливаемом листе ДСП с минимальными отходами (эта услуга включена в стоимость распила). Они же попутно продают ДСП различной толщины, цветов и фактур, занимаются обработкой кромки.
Перед заказом распиловки обязательно ещё раз проверьте количество, размер и расположение кромок деталей. Исправить ошибки в некоторых случаях, конечно, просто, но бывает и такое, что из-за одной маленькой неточности может потребоваться дополнительный лист ДСП для изготовления детали, а это накладно.

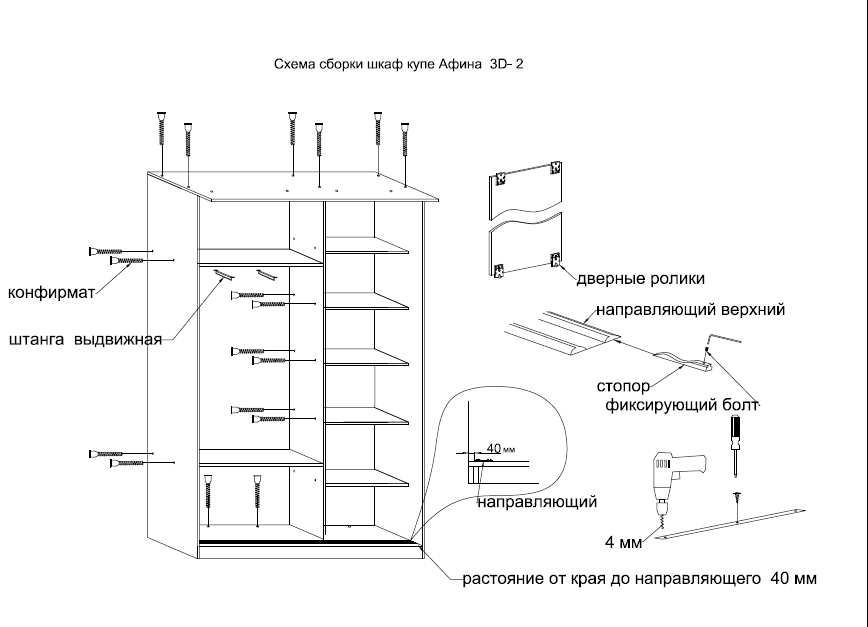

Установка корпуса
Чтобы с первого раза получилось закрепить каркас, рекомендуется просмотреть видеоинструкцию, наглядно демонстрирующую нюансы монтажа. Для встроенных шифоньеров функции каркаса выполняют пол, потолок, стены и рама для крепления направляющих деталей купе.
Для выравнивания поверхности используются вставки ламината либо древесных плит. Правильная геометрия проверяется уровнем. Рама со вспомогательными планками встраивается в стену при помощи саморезов.
Зазоры маскируются заранее подготовленными декоративными планками — фризами. Дополнительные элементы вырезают в тон всем деталям, фиксируют с помощью специального клея.
Нюансы сборки
Собирать каркас высотой под потолок нужно в вертикальном положении. Если комбинировать элементы на полу, при поднятии корпуса длина боковой диагонали будет превышать расстояние от пола до потолка. Готовую конструкцию не получится поднять и встроить в нишу.
Очередность работ с натяжным потолком
Совмещение высокого шифоньера с натяжным потолком осуществляется следующими способами:
- Натяжной потолок над шкафом. К потолку прикручивается деревянный брус до уровня основного корпуса. Далее к закладной планке крепят направляющую дверного устройства. Сбоку монтируется декоративная ДСП-панель, на которую ставится багет под натяжное полотно. Собирается корпус с полками. Перед монтажом створок осуществляется фиксация натяжного потолка.
- Продление натяжного покрытия внутри гардероба. На поверхность перекрытия прикручивается брус либо вставка из ДСП. Нижний край закладной необходимо тщательно зачистить от сколов, чтобы предотвратить повреждение пленки. Место соприкосновения потолка с брусом закрывается ПВХ пластиной, натягивается пленка. Планка раздвижной системы закрепляется к закладному брусу, скрывается за потолочным плинтусом. После завершения работ с освещением внутри гардероба осуществляется встройка дверных блоков.
- Размещение потолка по периметру шифоньера. По контуру сооружения делается разметка для фиксации деревянных планок, формируются отрезки необходимых размеров. Сквозь доски в потолке просверливаются отверстия для фиксирующих элементов. С тыла фрагментов прикручивается багет под потолок, подгоняются стыки профиля. Основа под раздвижное устройство прикручивается к плите перекрытия. Профили на стенах под полотнище стыкуются с заготовкой на брусьях. Завершается монтаж пленки.
- Установка без закладного бруса. Если пленка размещена ранее, верх гардероба закрывают крышкой. Между верхним краем и потолочной пленкой оставляют несколько сантиметров. Работы проводятся максимально аккуратно, чтобы не повредить полотнище. Оставшуюся щель маскируют при помощи декоративных потолочных плинтусов.
Выбор определенной технологии зависит от состояния ремонта, умений исполнителя.
