Заклепки для заклепочника: виды, прменение, размеры

Таблица подбора заклепок по толщине металла

Крепление заклепками является надежным и распространенным методом монтажа.

Для достижения хорошего результата крепления необходимо принимать во внимание:

Прочность соединения

Оцениваются нагрузки на срез и на разрыв. В зависимости от прочности соединения выбирается необходимое количество заклепок, их размер и материал из которого они изготовлены.

Скрепляемые материалы

В соединения двух материалов различной толщины или различной прочности заклепка устанавливается так чтобы бортик заклепки был расположен со стороны менее прочного материала. Например соединение пластик/сталь. Заклепка устанавливается бортиком со стороны пластика.

Диаметр (D) заклепки

Для прочных соединений диаметр заклепки должен быть как минимум такой же как толщина скрепляемых материалов, но не превышать её более чем в 3 раза.

Длину (L) заклепки

Рекомендуемая длина заклепки выбирается как толщина скрепляемых материалов (S) плюс диаметр заклепки (D).

Рекомендуемая длина L=S+D

Таблица подбора заклепок

Диаметр гильзы (D), мм	Длина гильзы (L), мм	Толщина скрепляемых материалов (S) min-max, мм
2,4	4	0,5 — 2,0
6	2,0 — 4,0
8	4,0 — 6,0
10	6,0 — 8,0
12	8,0 — 10,0
3	4	0,5 — 1,5
5	0,5 — 2,5
6	1,5 — 3,5
7	1,5 — 4,5
8	3,5 — 5,5
10	5,5 — 7,0
12	7,0 — 9,0
14	9,0 — 11,0
16	11,0 — 13,0
18	13,0 — 15,0
3,2	4	0,5 — 1,5
5	0,5 — 2,5
6	1,5 — 3,5
8	3,5 — 5,5
10	5,5 — 7,0
12	7,0 — 9,0
15	9,0 — 12,0
18	12,0 — 15,0
20	15,0 — 17,0
4	5	0,5 — 2,5
6	1,5 — 3,0
7	3,0 — 4,5
8	3,0 — 5,0
10	5,0 — 6,5
12	6,5 — 8,5
14	8,5 — 10,5
16	10,5 — 12,5
18	12,5 — 14,5
20	14,5 — 16,5
25	16,5 — 21,5
30	21,5 — 26,0
4,8	6	0,5 — 3,0
8	3,0 — 4,5
10	4,5 — 6,0
12	6,0 — 8,0
14	8,0 — 10,0
16	10,0 — 12,0
18	12,0 — 14,0
21	14,0 — 17,0
24	17,0 — 20,0
27	20,0 — 23,0
30	23,0 — 25,0
32	25,0 — 27,0
35	27,0 — 30,0
40	30,0 — 35,0
45	35,0 — 40,0
50	40,0 — 45,0
5	6	0,5 — 3,0
8	3,0 — 4,5
10	4,5 — 6,0
12	6,0 — 8,0
14	8,0 — 10,0
16	10,0 — 12,0
18	12,0 — 14,0
20	14,0 — 16,0
25	16,0 — 21,0
30	21,0 — 25,0
35	25,0 — 30,0
40	30,0 — 35,0
45	35,0 — 40,0
50	40,0 — 45,0
6	8	2,0 — 4,0
10	4,0 — 6,0
12	6,0 — 8,0
14	8,0 — 10,0
16	10,0 — 11,0
18	11,0 — 13,0
20	13,0 — 15,0
25	15,0 — 20,0
30	20,0 — 24,0
35	24,0 — 29,0
6,4	12	2,0 — 6,0
15	6,0 — 9,0
18	9,0 — 12,0
22	12,0 — 16,0
26	16,0 — 20,0
30	20,0 — 24,0
35	24,0 — 29,0
50	29,0 — 42,0

Параметры монтажа

Толщина скрепляемых материалов S (min-max)

Максимальная толщина скрепляемых материалов в соответствии с рекомендуемым диаметром отверстия. Учитываем зазор между материалами до монтажа и прибавляем его к толщине материалов.

Размер отверстия

Просверленные и пробитые отверстия должны быть чистыми, без стружки. Во многих случаях заклепка надежно закрепляется, когда диаметр отверстия на 0,1 мм больше диаметра заклепки (D).

Расстояние до края пластины

Должно быть в 2 раза больше диаметра заклепки, и не более 24-кратного диаметра заклепки (D).

Расстояние между заклепками

Для прочных соединений не больше 3-х диаметров заклепки (D).

Материал изготовления заклепки

Обычно подбирают тот материал, который обеспечит необходимую прочность соединения. Если материал из которого изготовлена заклепка отличается от материала скрепляемых материалов, то при подборе заклепок учитывается возможность гальванической коррозии.

Самое надежное соединение деталей

Иногда из-за особенностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок. После этого можно начинать расклепку свободной стороны.

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые и должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом деталей, но и для заделывания отверстий в одном листе. Это способ часто применяется ремесленниками, когда нужно отремонтировать прохудившиеся ёмкости.

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечить не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно выполняться соединение деталей с помощью этого крепежа

Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать

Типы заклепок и заклепочных швов

Наиболее часто при монтажных работах применяются типы заклепок с полукруглой и потайной головкой. В связи с тем что заклепки с потайной головкой недостаточно прочно соединяют детали в месте клепки, их применение ограничено. Такой тип заклепок используются только в тех случаях, когда их головки по условиям эксплуатации конструкции не должны выступать над ее поверхностью. В зависимости от назначения и условий эксплуатации возможно употребление заклепок и с другими формами головок (рис. 5.15).

Выбор размеров заклепок зависит от толщины соединяемых клепкой деталей. Диаметр заклепки должен быть, как правило, равным суммарной толщине соединяемых деталей. Длина стержня заклепки определяется с учетом образования замыкающей головки, усадки стержня в процессе клепки и необходимости заполнения зазора между стержнем заклепки и стенка ни отверстия под нее.

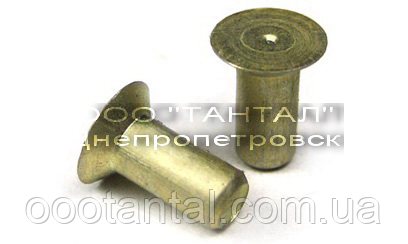

Рассмотрим порядок определения длины стержня заклепок с потайной (см. рис. 5.14, а) и полукруглой (см. рис. 5.14, б) головками. В обоих случаях длина заклепки / определяется, исходя из толщины склепываемых деталей S и длины /0 части стержня заклепки, выступающей из отверстия над поверхностью соединяемых деталей. Длина выступающей части стержня зависит от диаметра заклепки и формы замыкающей головки. Для заклепок с полукруглой головкой 10= (1,2… 1,5)d, для заклепок с потайной головкой 10 = (0,8… ,2)d.

Для обеспечения свободной, но достаточно плотной установки заклепки диаметр отверстия должен быть несколько больше диаметра заклепки:

Диаметр заклепки, мм 2,0 2,3 2,6 3,0 3,5 4,0 5,0 6,0 7,0 8,0

Диаметр сверла, мм:

точная сборка…. 2,1 2,4 2,7 3,1 3,6 4,1 5,2 6,2 7,2 8,2

грубая сборка…. 2,3 2,6 3,1 3,5 4,0 4,5 5,7 6,7 7,7 8,7

В случаях, если невозможно сформировать в соединении замыкающую головку, применяют взрывные заклепки (рис. 5.15, ё). Такая заклепка, заполненная взрывчатым веществом, устанавливается в отверстие соединяемых деталей и осаживается легкими ударами молотка в холодном состоянии. После этого ее нагревают со стороны закладной головки каким-либо нагревательным прибором (например, паяльником), в результате чего происходит взрыв вещества, помещенного в стержне заклепки и его конец расширяется, образуя замыкающую головку.

Для соединения тонких металлических листов и деталей из неметаллических материалов используются трубчатые заклепки (рис. 5.15, ж), замыкающая головка которых образуется развальцовкой.

Место соединения деталей при помощи заклепок называется заклепочным швом. В зависимости от характера соединения и егоназначения заклепочные швы подразделяют на три вида: прочные, плотные и прочноплотные.

Прочный шов применяется в тех случаях, когда необходимо получить соединение повышенной прочности. Как правило, это соединения в различных несущих конструкциях: балки, колонны, подъемные сооружения и другие подобные конструкции.

Плотный шов используется при клепке резервуаров и сосудов для жидкостей, трубных соединений для транспортировки газов и жидкостей под небольшим давлением.

Прочноплотный шов служит для соединения деталей в устройствах и конструкциях, работающих под большим давлением, например в паровых котлах.

По взаимному положению деталей соединения различаются два типа швов: встык и внахлестку (рис. 5.16, а). Соединение деталей встык осуществляется с помощью накладок. В соединении используется одна (рис. 5.16, б) или две (рис. 5.16, в) накладки. Заклепки при любом виде соединения можно располагать в один, два, три и более рядов. В зависимости от количества рядов заклепок в соединении различают одно-, дву- и многорядные заклепочные соединения (рис. 5.17).

Расстояние между заклепками в соединении выбирается в зависимости от типа соединения (однорядное или двурядное). В однорядных швах расстояние между осями заклепок (шаг) должно быть равно трем диаметрам заклепки, а расстояние от края соединяемых деталей до оси заклепок в соединении должно составлять не менее полутора диаметров. При выполнении двухрядных швов это расстояние соответственно должно быть равно четырем диаметрам заклепки и полутора, как и в однорядном соединении. Расстояние между рядами заклепок в таких соединениях должно составлять два диаметра.

Ручной заклепочник — что за инструмент, как им работать.

Ручной заклепочник — инструмент, предназначенный для скрепления листовых материалов. Чаще всего заклепками скрепляют листы металла толщиной до 3мм, однако можно прикрепить лист металла к профилю или уголку. Заклепочник у нас вытяжной, принцип его действия немного другой, нежели клепание обычными заклепками и молотком. В этой статье мы рассмотрим основные виды ручного инструмента для клепания, как подобрать заклепки и как пользоваться данным устройством.

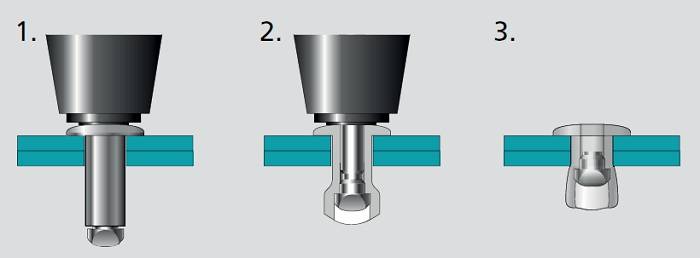

Как работать вытяжным заклепочником

Прежде всего необходимо просверлить отверстие через оба скрепляемых листа, насквозь. Диаметр отверстия должен быть по диаметру заклепок. Затем «заряжаем» заклепку и вставляем ее сквозь оба листа и начинаем сжимать рукоятку(понадобится не один сжим). Заклепка начинает сплющиваться, когда шарик полностью втягивается в заклепку — хвост заклепки откусывается. В результате мы имеем заклепанные с двух сторон 2 листа металла. На фото ниже можно посмотреть инструкцию в картинках.

Видео — как правильно клепать

Сняли с напарником для вас видео, как пользоваться заклепочником. Надеюсь, оно вам поможет понять, как и что делать.

Какие бывают заклепочники:

Обычная недорогая модель

Взять к примеру, самый дешевый вариант от фирмы Stayer — самое первое фото. Его стоимость 300 рублей. Он поддерживает все диаметры заклепок(2.4 мм, 3.2, 4 и 4.8 мм), так что вы сможете подобрать диаметр заклепок наиболее подходящий для скрепляемых материалов.

Для примера, тонкие заклепки диаметром 2.4 мм предназначены для скрепления листового материала общей толщиной до 5 мм. Конечно, есть еще такой параметр вытяжных заклепок, как длина. Чем длиннее заклепка — тем более толстый материал можно скрепить.

Предлагаю вашему вниманию таблицу соотношения размера заклепок и толщины материала.

Заклепочники с поворотной «головой»

Усиленные модели (двуручные)

Для людей, кто работает заклепочником постоянно, выпускают силовые варианты.

Отличаются от обычных тем, что сжимают его двумя руками, соответственно значительно экономятся силы. Представьте, что вам нужно заклепать 500 заклепок. Обычным заклепочником такой объем работ выполнить будет трудновато, а усиленным можно все склепать гораздо быстрее и без напряга. Как выглядит усиленный — на фото ниже.

Профессиональные модели с увеличенным сроком службы

Помимо бытовых моделей, для домашних работ, в продаже есть и профессиональные. Отличаются от бытовых более качественным исполнением и повышенным сроком службы. Для примера — модель фирмы kraftool. Обычная, неповоротная модель, однако стоит заметно дороже. На фото ниже заклепочник Крафтул — цена 400 рублей.

У всех заклепочников в комплекте идет 4 сменных насадки-штуцера для разных диаметров заклепок. Меняются они с помощью специального ключа, который также идет в комплекте.

Заклепки как правило, продаются небольшими упаковками, по 50 штук. Заклепки различаются по диаметру и длине, чем толще и длиннее заклепка — тем дороже стоит упаковка. Для примера:

3.2*6 мм — цена 26 рублей
4*12 — стоимость 35 рублей
4.8*16 — 50 рублей

При покупке расходников не забывайте, что заклепки нужны для заклепочника, вытяжные. А то в магазинах продаются и обычные, которые клепаются молотком.

Виды работ

Специалисты выделяют две технологии клепки — горячую и холодную. Каждая из них применяется в разных ситуациях.

Горячая клепка

Перед соединением деталей стержень крепежного элемента нагревается. Температуру нагревания мастера определяют по цвету — металл должен быть раскален докрасна. Для проведения горячей клепки подходят стержни толщиной от 8 мм.

Холодная клепка

Стандартная технология, применяемая в разных ситуациях. Чаще холодную клепку проводят в домашних условиях, небольших мастерских для изготовления изделий, на которые не будут воздействовать большие нагрузки. Для ее выполнения применяются стержни толщиной не более 8 мм.

Лист металла с клепками

Определение длины заклепки с замыкающей головкой

Для правильной установки заклепочного крепежа важно точно подобрать его длину, чтобы была возможность создать из выступающей части стержня замыкающую головку необходимой формы и получить соединение без зазоров. Длина выпускаемых заклепок под молоток варьируется в пределах от 2 – 180 мм и подбирается исходя из толщины пакета скрепляемых материалов

Сначала необходимо определить длину выступающей части стержня (припуска). Для варианта с полукруглой головкой величина припуска равняется 1.2…1.5d, а для варианта с головкой потаем – 0.8…1.2d, где d – диаметр стержня. Исходя из полученного значения припуска, несложно рассчитать полную длину стержня, прибавив к нему толщину склепываемых материалов – S.

Особенности

Клепка – один из вариантов неразборного монтажа деталей. Преимущество этого способа – дешевизна. Расходный материал – заклепки – стоят относительно недорого. Приобрести их можно в любом магазине, торгующем крепежными материалами.

Современные материалы делятся на два основных вида: резьбовые и вытяжные. И те и другие, по сути, являются полыми трубками со шляпкой на одном конце. В первом случае внутри трубки нарезана резьба, а во втором – в нее вставлен шток с утолщением на конце.

Обычно для установки большого количества стандартных заклепок требуется специальный инструмент – заклепочник. Он может быть электрическим, пневматическим или ручным. Использование этого оборудования позволяет снизить физические усилия, связанные со сминанием металлической заклепки. Стоят эти инструменты совсем не дешево, именно это становится основной причиной отказа от использования заклепок в быту или при небольшом ремонте. Действительно, приобретение дорогого инструмента ради одной–двух заклепок вряд ли оправданно.

Ниже рассмотрим способы установки заклепки без специального оборудования.

Что понадобится?

Итак, приступим!

Дано: детали, которые нужно соединить, но при этом нельзя сваривать, например, чтобы не испортить покраску.

Цель: установить не более 4 заклепок.

Задача: заклепать без заклепочника, так как его нет в наличии, а стоит он довольно дорого, а приобретение ради 4 заклепок совершенно неоправданно.

Дано: заклепки резьбовые и… то, что найдется в гараже, плюс пресловутая смекалка, без которой в этом случае вообще никак.

Покопавшись в накопившихся за века залежах всякого железного хлама, нужно отыскать длинный болт, соответствующий по диаметру и шагу резьбы имеющимся заклепкам, или же, наоборот, приобрести заклепки соответствующих параметров, если такой болт уже имеется.

Далее необходимо соорудить простейший заклепочник, с помощью которого можно будет завальцевать заклепку. Для этого следует подобрать:

стальную втулку, например, из гайки чуть большего диаметра, чем уже упомянутый болт;
минимум 2 шайбы с диаметром отверстия, соответствующим диаметру болта;
небольшой подшипник (некоторые умельцы считают подшипник лишним);
гайку, подходящую по размеру резьбы к уже указанному болту.

Монтируется самодельный заклепочник следующим образом:

на болт навернуть гайку;
установить шайбу;
установить подшипник;
снова поставить шайбу;
надеть втулку, которую можно накрыть еще одной шайбой.

Для изготовления самодельного приспособления для установки вытяжной клепки понадобятся следующие материалы и инструменты:

стальная труба диаметром 5 см;
длинный болт диаметром 8 мм;
гайка под указанный ранее болт;
сварочный аппарат;
болгарка, сверлильный станок, сверла.

Кроме необходимости установки резьбовой или вытяжной заклепки, скрепляющих металлические или иные детали и элементы конструкций, может возникнуть потребность в установке клепки в качестве аксессуара на одежду или обувь. Инструменты для такой операции необязательно изготавливать из подручных материалов, могут пригодиться:

отвертки: крестовая и шлицевая;
плоскогубцы;
молоток;
болт или кусок стального прутка с плоско зашлифованным концом;
кусок стальной трубки, по диаметру сходный с заклепкой.

Многообразная фурнитура, применяемая для одежды, изготавливается из относительно мягкого металла и имеет небольшую толщину, для ее расклепывания не требуется прилагать больших усилий.

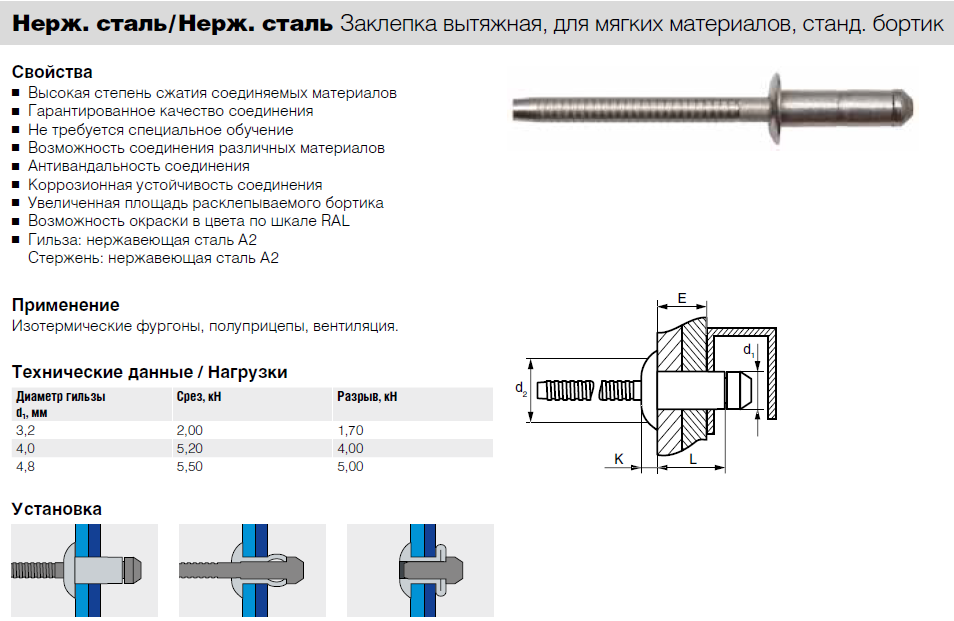

Особенности применения вытяжных заклепок

«Захват» заклепки

Технические характеристики любой вытяжной заклепки включает минимальный и максимальный захват скрепляемых материалов. По-английски он называется «grip». Максимальный захват — это самая большая толщина комбинации материалов, которые данная заклепка может скрепить вместе. Минимальный захват — это такая толщина, для которой существует нужно применять более короткую заклепку из существующего размерного ряда заклепок. Например, заклепку с минимальным захватом 6 мм можно применять и для меньшей толщины, на задней стороне заклепки будет оставаться больше тела заклепки, чем это должно быть у заклепки нормального размера (рисунок 8, а) и б)). Иногда эта чрезмерная длина может мешать смежным деталям конструкции. Так называемые «мультизахватные» заклепки являются в этом смысле более универсальными и могут работать в широком диапазоне захвата (рисунок Х, в)).

Так называемые «мультизахватные» заклепки (рисунок 8, в) являются в этом смысле более универсальными и могут работать в широком диапазоне захвата, но стоят они дороже.

Размер отверстия под вытяжную заклепку

Правильное отверстие очень важно для получения максимальной несущей способности вытяжной заклепки. Даже небольшое увеличение размера может привести к резкому снижению несущей способности заклепок, как на разрыв, так и на срез

Поэтому при установке заклепок применяют точно заданные размеры сверла и хороший сверлильный инструмент, чтобы не получить разбитое отверстие, как показано на рисунке 9б.

Рисунок 9 — а — нормально, б — не допускается

4 Соединение при помощи цельнометаллических клепок – оковка головок

В отличие от вытяжных, обычные литые или штампованные клепальные элементы нужно устанавливать с применением определенных прилагаемых к замыкающему концу усилий. Это может быть прессование или же целенаправленные удары для расплющивания выходящего из отверстия конца стержня. Второй вариант больше всего напоминает ковку, тем более что выполняется он холодным или горячим способом. Если толщина клепки не превышает 1 сантиметр, можно использовать холодную оковку замыкающей головки. Если же диаметр больше 10 миллиметров, то необходимо накаливание крепежного элемента для облегчения расплющивания его конца.

Инструмент для заклепки

Принцип работы резьбовых заклепок, применение и виды

Скрепление металлических (и не только) деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно (например, в ситуации с пластиками) или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала. Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность – тема данной статьи.

По сути, это гибрид традиционной заклепки («под молоток») и резьбовой крепежной детали. Не путать такие изделия с вытяжными!

Преимущества резьбовых заклепок

Несложная технология установки.
Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации.
Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.

Принцип действия

Надежное соединение в месте установки обеспечивает резьба, которая в гаечных образцах расположена на внутренней, в болтовых – на внешней поверхности сминаемой части.

Разновидности резьбовых заклепок

Сортамент настолько большой, что перечислить его в полном объеме и невозможно, и не имеет смысла. Зная, какими бывают заклепки резьбовые, несложно определить, что именно понадобится для конкретных целей.

По материалу изготовления

Медные.
Алюминиевые.

Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.

Стальные.
Из «нержавейки».

Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.

По виду резьбы

Гаечная (М4 – – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
Винтовая (М3 – 16) – разборного типа.

Круглый.
Шестигранный (для исключения проворачивания в посадочном гнезде).

По назначению

Электропроводящие.
С повышенным усилием (или вдавливания, или растяжения).
Для высокогерметичного соединения.
С увеличенной головкой.
С резьбой дюймовой.
С метками (позволяют производить визуальную идентификацию).
С виброизоляцией.

Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.

Специфика работы с крепежом

В принципе, она мало чем отличается от установки обычных заклепок, «под молоток».

Алгоритм действий для гаечной заклепки:

Высверливание отверстия в материале.
Установка резьбовой заклепки в спец/инструмент.
Помещение по месту (в отверстие).
Сдавливание (сжатие) крепежной детали.

Для болтовой:

Применение

В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.

Пример – кто занимался эл/монтажными работами в силовых (сигнальных) шкафах, знает, как порой трудно демонтировать панель, если гайка, накрученная на болт (винт) с «той стороны», проворачивается.

Стоимость

Цена на подобную продукцию, как правило, указывается за 1 000 штук. Минимальная – примерно 1 446 рублей (М4; 10 мм; для соединения деталей на толщину от 0,5 до 3 мм; сталь).

Стоимость заклепочников для резьбового крепежа начинается от 3 050 рублей (ручная модель).

На какие еще моменты требуется обратить внимание

Чтобы правильно выбрать заклепку, потребуется учесть и такие моменты, как:

Прочность заклепки на разрыв и срезание;
Взаимовлияние скрепляемых материалов и материала, из которого заклепку изготовили. Оптимальным вариантом всегда считается взять те же самые материалы. Например, во избежание образования гальванопары;
Геометрические параметры заклепки, а также некоторые другие моменты, которые относятся к особо специализированным случаям.

Каждый из этих пунктов заслуживает отдельного подробного рассмотрения, однако в рамках данной статьи всему уделить внимание просто невозможно

Заклёпки. Как рассчитать требуемую длину заклёпки

Заклёпка — один из простейших видов крепежа для создания неразъёмных соединений. В общем случае — это стержневая или трубчатая деталь, имеющая на одном конце опорную «закладную» головку определённой формы. Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва). По форме заклёпки можно условно разделить на несколько основных типов:

Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые и полупустотелые)
Заклёпки с протяжкой (называют также — отрывные или вытяжные)
Заклёпки резьбовые (также называют — гайки клепальные)

Заклёпки с замыкающей головкой

Исторически первыми были изобретены заклёпки с замыкающей головкой — поэтому они получили наибольшее распространение. Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.

По форме головки заклёпки с замыкающей головкой делятся на:

Также конструктивно они отличаются наличием отверстия внутри заклёпки:

Полнотелые заклёпки — отверстие отсутствует
Пустотелые заклёпки — трубчатые — имеют сквозное отверстие
Полупустотелые заклёпки — под развальцовку — имеют глухое отверстие

Материалы для заклёпок

Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.

Наибольшее распространение получили следующие материалы:

Стали — в основном, используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
Нержавеющие стали — аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
Алюминиевые сплавы — наиболее применимы сплавы АД, АД1, алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6, сплавы АМц, В94, В65, также используют дюралюминиевые сплавы Д1, Д16, Д16Т, Д18, Д18П, Д19П
Латунные сплавы — в основном, сплав Л63
Медь — марки МТ, М3

Маркировка заклёпок по материалам

Заклёпки могут быть маркированы на головке — для последующей идентификации. Маркировка может быть выпуклой или вогнутой (клеймение).

Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.

Алюминиевые сплавы

Сталь

Медь и латунь

Определение длины заклёпки

Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.

Разновидности заклепок

Виды заклепок.

В общем случае заклепка представляет собой металлический цилиндр разной длины и диаметра. Выделяется 2 основных вида – монолитные (цельные) и трубчатые (пистоны) клепки. Цельнометаллические имеют вид отрезка проволоки или прутика. Пистоны имеют форму трубки, т.е. внутри у них есть канал, не заполненный металлом. До недавнего времени цельные клепки считались классическими и являлись единственным видом клепок. Сейчас в основном используются пистоны, так как позволяют механизировать процесс. Классические применяются только при ручном способе расплющивания шляпок.

В свою очередь, пистоны подразделяются на следующие типы: вытяжные и гаечные клепки. Вытяжные имеют форму трубки, с одной стороны которой выполнена расширенная головка. Во внутренний канал цилиндра такого устройства вводится стержень (пуансон) с расширенной головкой на одном конце. Пуансон вставляется со стороны, противоположной головке, и после пропускания через отверстие образует вторую головку.

Схема устройства заклепки.

На внутреннем канале гаечной заклепки выполняется резьба приблизительно на половине длины клепки, предназначенная для последующего завертывания в нее винта (болта). На конце клепки без резьбы изготавливается расширенная головка. Участок клепки, где отсутствует резьба, является деформационной зоной. Для установки гаечных заклепок применяется специальный тип заклепочника. Экземпляры с резьбой помимо цилиндрической формы могут быть выполнены в виде шестигранника.

Заклепки различаются по материалу, из которого они сделаны. Наибольшее распространение находят экземпляры из алюминия или его сплавов из-за его мягкости и пластичности. Для соединений с повышенной прочностью применяются стальные заклепки. Установка таких заклепок требует значительных усилий для расплющивания головок. В отдельных случаях находят применение заклепки из медных сплавов – латуни, бронзы.

Использование заклепок для клепания металла и других материалов

Related Posts via Categories
