Что надёжнее
Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:
- Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
- В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
- Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.
Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.
В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).
При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.
В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.
Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.
Как обозначаются заземление и зануление на схемах?
Все электротехническое оборудование с присутствующими элементами заземления и зануления нуждается в специальной маркировке. Маркировку наносят на шину в виде букв РЕ с продольными или поперечными полосами желтого или зеленого цветов. Нейтрали маркируются голубой буквой N, подразумевающей заземление или зануление.
Буквами показывают особенности заземляющего контура:
- Т – обозначает непосредственный контакт земли и источника питания;
- I – обозначает полную изоляцию токопроводящих элементов от земли.
- Вторая буква характеризует расположение токопроводящих элементов относительно земли:
- Т свидетельствует о необходимом заземлении всех элементов находящихся под напряжением;
- N характеризует защиту открытых частей посредством глухозаземленной нейтрале с непосредственным подключением источника питания.
Между заземлением и занулением, в чем разница, что целесообразнее использовать в зависимости от конкретного оборудования мы рассмотрели. Независимо от выбранного метода защиты, особое значение имеет точность расчетов и внимательность и аккуратность монтажа.

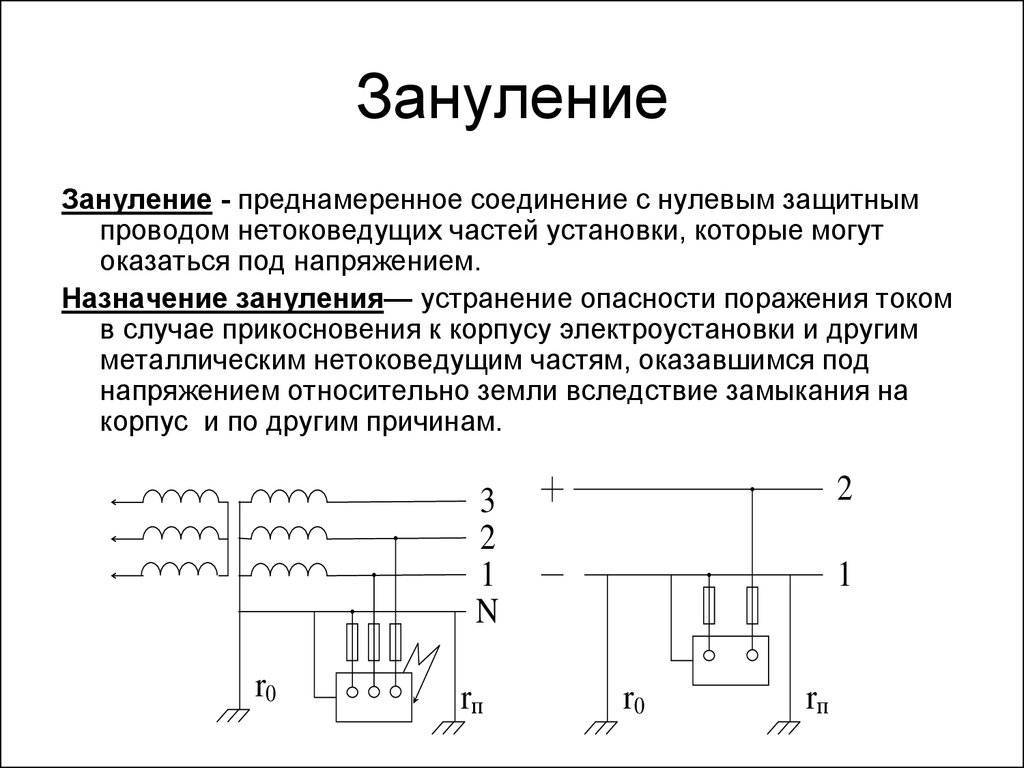

Зануление: принцип действия

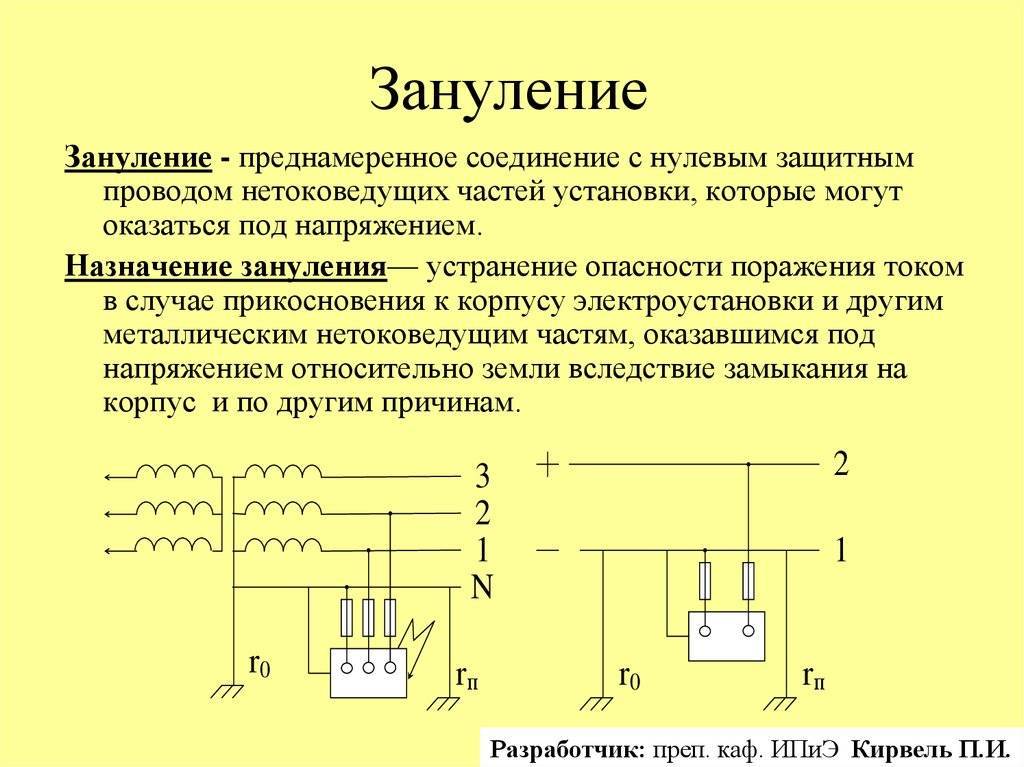

Зануление — преднамеренное электрическое соединение металлических нетоковедущих частей с заземленной нейтральной точкой источника электроэнергии с целью автоматического отключения участка при замыкании на корпус.

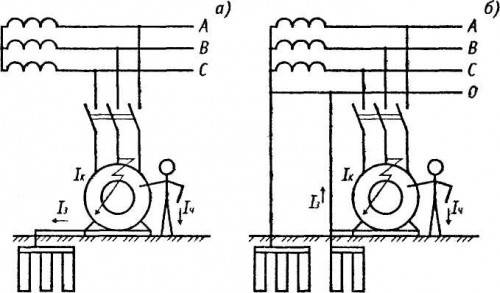

Схемы защитного заземления: а) и зануления б) в трехфазной установке.
Нулевой защитный проводник — проводник, соединяющий зануляемые части с заземленной нейтральной точкой обмотки источника электроэнергии или ее эквивалентом. Он используется для питания электроустановки.
Принцип действия зануления
При замыкании на корпус зануление создает цепь однофазного КЗ, что вызывает срабатывание максимальной токовой защиты (за счет протекания тока однофазного КЗ), и поврежденная электроустановка отключается от сети. При этом в промежуток времени от момента замыкания на корпус до отключения электроустановки происходит снижение напряжения корпуса поврежденной электроустановки относительно земли из-за перераспределения напряжения между фазным и нулевым защитным проводниками и наличия повторного заземления нулевого защитного проводника.
Зануление ограничивает время воздействия тока на человека и снижает напряжение прикосновения.
Область применения зануления: трехфазные четырехпроводные сети переменного тока с заземленной нейтралью напряжением до 1 кВ; однофазные двухпроводные сети переменного тока с заземленным выводом; трехпроводные сети постоянного тока с заземленной средней точкой источника.

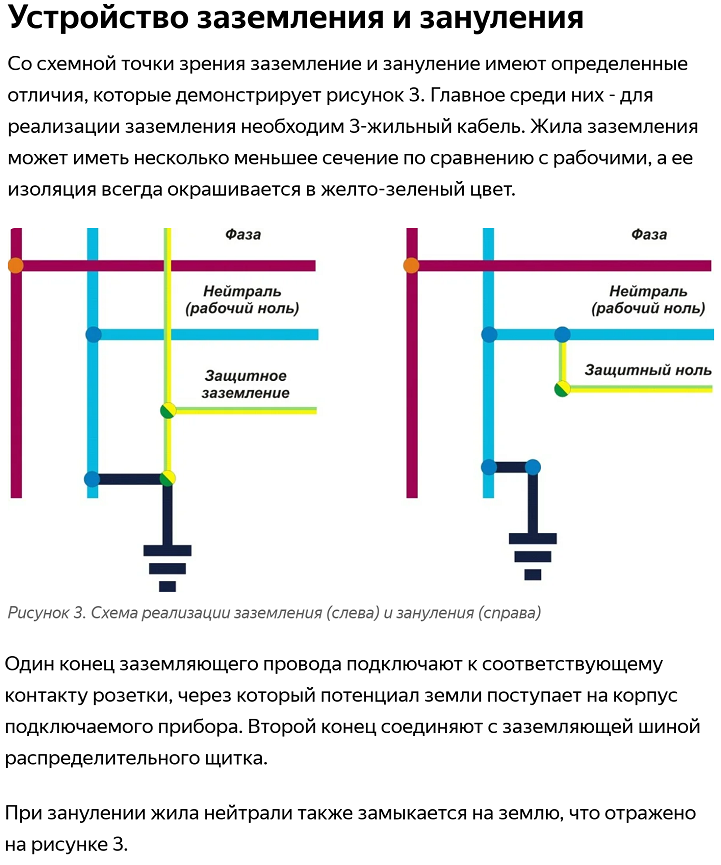

Электрическая схема заземления и зануления.
В качестве максимальной токовой защиты могут применяться: плавкие предохранители или автоматы, устанавливаемые для защиты от токов КЗ, магнитные пускатели со встроенной тепловой защитой; контакторы в сочетании с тепловым реле, осуществляющие защиту от перегрузки; автоматы с комбинированными расцепителями.
Для обеспечения работоспособности зануления проводимость нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой защитный проводник возникал ток КЗ, превышающий не менее чем в 3 раза номинальный ток плавкого элемента ближайшего предохранителя; в 3 раза номинальный ток нерегулируемого расцепителя или уставку регулируемого расцепителя автоматического выключателя, имеющего обратно зависимую от тока характеристику.
Схема зануления при наличии короткого замыкания.
При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель, проводимость указанных проводников должна обеспечивать ток не ниже уставки тока мгновенного срабатывания, умноженный на коэффициент, учитывающий разброс (по заводским данным) и на коэффициент запаса 1,1.
При отсутствии заводских данных для автоматических выключателей с номинальным током до 100 A кратность тока КЗ относительно уставки следует принимать не менее 1,4, а для автоматических выключателей с номинальным током более 100 А — не менее 1,25.
Полная проводимость нулевого защитного проводника во всех случаях должна быть не менее 50% проводимости фазного проводника. На воздушных линиях электропередачи зануление должно быть осуществлено нулевым рабочим проводом, проложенным на тех же опорах, что и фазные провода.

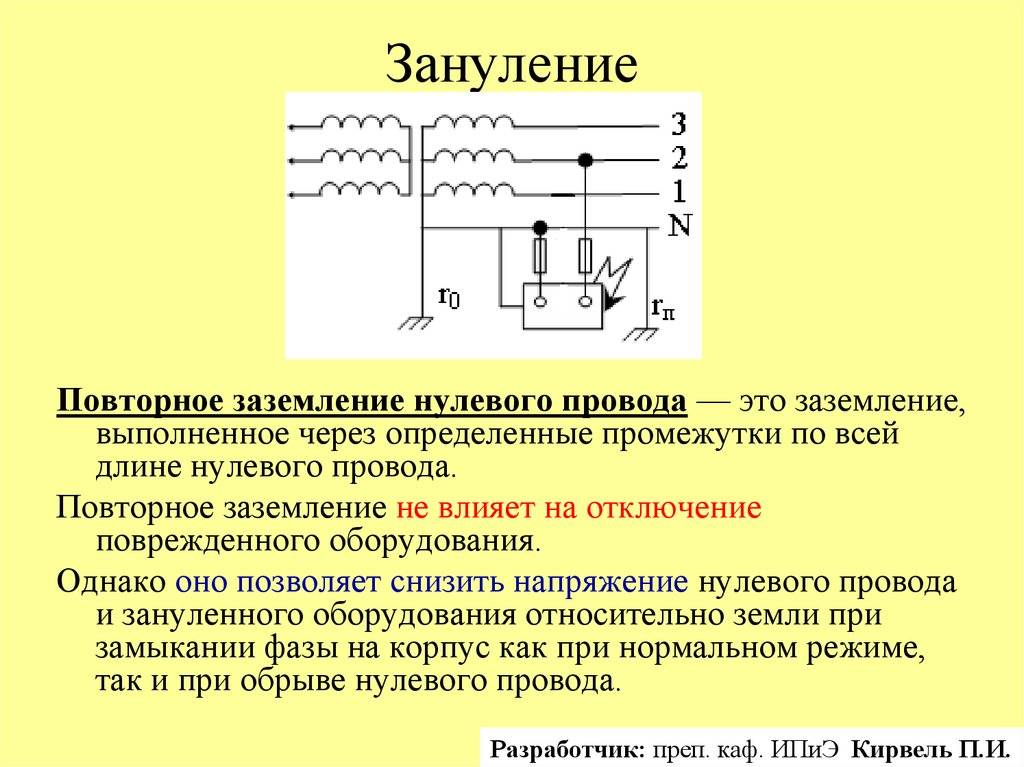

На концах воздушных линий (или ответвлений от них) длиной более 200 м, а также на вводах от воздушных линий к электроустановкам, которые подлежат занулению, должны быть выполнены повторные заземления нулевого рабочего провода. При этом в первую очередь следует использовать естественные заземлители, например подземные части опор, а также заземляющие устройства, выполненные для защиты от порогового перенапряжения.
Поделитесь полезной статьей:
Назначение зануления
Иногда зануление и заземление путают друг с другом, так в чем разница между ними? Зануление применяется по ПУЭ только для промышленных установок и не является гарантом безопасности. Если фаза попадает на открытую часть устройства, то ток не уходит. После этого происходит сопряжение двух фаз, и, как следствие, короткое замыкание. Нулевой проводник необходим для быстрого реагирования дифференциального защитного автомата на КЗ, но не для защиты человека от поражения током. Поэтому его принято использовать только на производстве, где требуется быстрое отключение питания в случае аварийной ситуации.

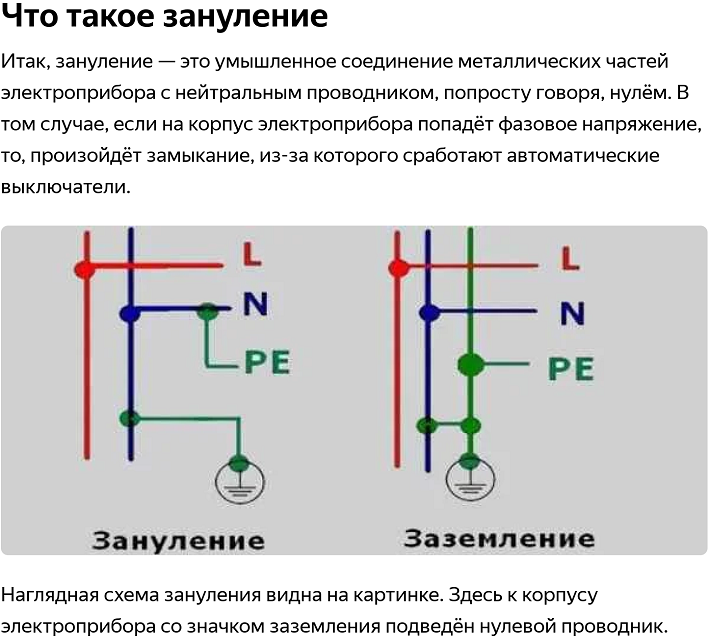

Фото — схема зануления
Нужно ли делать зануление в частном доме или квартиры? Нет, это необязательно, и даже чревато различными негативными последствиями. Скажем, если нулевой провод сгорит, то большее количество электрических устройств, к которым он был подключен, сломается из-за чрезвычайно высокого скачка напряжения. Стоит помнить, что Ваша безопасность не пострадает, если вместе с занулением обустроить также заземление, установить УЗО и защитный выключатель.
Фото — принцип работы зануления
Как установить зануление, чтобы устройство, подключенное к нему, не сгорело:
- Нужно использовать трехжильный провод с изоляцией. Одна жила отведена для фазы, вторая для нуля, третья для заземления;
- Земля подключается в самом конце электромонтажных работ на корпус безопасного проводника к заземляющему контуру и т. д. Наиболее практичен специальный заземляющий отвод у щита;
- В целях безопасности обязательно устанавливаются различные выключатели питания и прочие защитные установки.
Видео: в чем разница зануления и заземления
Что такое зануление: принцип работы и устройство
Зануление монтируется по другому принципу. Но чтобы с этим разобраться разберем, что такое глухозаземленная нейтраль. На ТП (трансформаторную подстанцию) по ЛЭП приходит 3 фазы. Собственное заземление, смонтированное вокруг, и является глухозаземленной нейтралью, которая идет на жилые дома от подстанции, вместе с фазными проводами.
Зануление производится так. В распределительном щите делается разводка, приходящая с ТП глухозаземленная нейтрель (PEN) разбивается перед вводным автоматом на ноль (N), идущий в квартиру, и то, что можно считать землей (PE). На самом деле по сути это и останется глухозаземленная нейтраль, которая будет использоваться для зануления. От рабочего N занулять оборудование запрещается – это опасно для жизни. Если все сделано правильно, то при соприкосновении корпуса включенного устройства с токоведущим оголенным проводом происходит короткое замыкание, после чего срабатывает автомат.
Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЗащитное зануление – это система, которая монтируется для мгновенного срабатывания автоматики при появлении напряжения на корпусе устройства и полного отключения электроэнергии.
Только полное понимание того, что такое заземление и зануление, в чем их особенности, позволит выполнить в квартире или доме тот вид защиты, который будет эффективным и безопасным.
Можно ли делать зануление в квартире с помощью заземления
Мы уже знаем, что такое заземление и зануление и попутаемся выяснить, можно ли делать зануление, используя заземленный ноль, находящийся в электрощите. Дело в том, что многие люди далекие от электротехники задаются этим вопросом и часто совершают непростительные ошибки, поступая именно таким образом.
Во-первых, это запрещено ПЭУ. Дело в том, что если, например, при проведении монтажных работ, по какой-либо причине перепутать местами фазу и ноль, да к тому же зануление вывести на рабочий ноль, то можно ожидать самых неприятных ситуаций. При включении электрооборудования в сеть корпус окажется под напряжением и человек поражается электротоком, поскольку не произойдет защитного срабатывания УЗО.
Для создания защитного зануления в этажном электрощите выделяется отдельная шина, соединяющаяся с глухозаземленной нейтралью. И лучше всего не выполнять данные работы самостоятельно, а поручить специалисту, имеющему знания в электротехнике.
На видеоролике показано как создать зануление, если его нет в этажном электрощите:

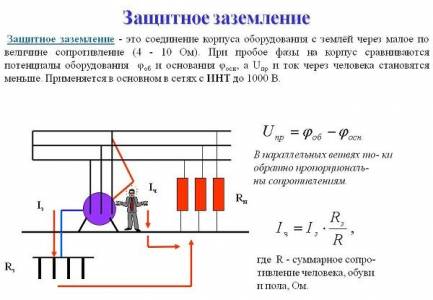

Что такое заземление, принцип действия и устройство
При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.
Шина заземления от ГРЩ к потребителю
Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.
Принцип действия
Принцип работы защитного заземления заключается в:
- снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
- отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).
Схемы заземления в трехфазных сетях
Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.
Устройство заземления
Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.
Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.
Заземляющее устройство это…
Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.
В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:
- трубы водоснабжения, находящиеся в грунте;
- металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
- обсадные трубы артезианских скважин;
- металлические оболочки кабелей (исключение составляет алюминий).
Вариант использования трубы в качестве естественного заземлителя
Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.
В роли искусственного заземлителя может использоваться:
- стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
- стальные полосы и уголки толщиной от 4 мм;
- стальные пруты длиной до 10 и более метров и диаметром от 10 мм.
Использование металлических полос в качестве искусственного заземлителя
Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.
Предлагаемое видео наглядно объясняет, что такое защитное заземление:

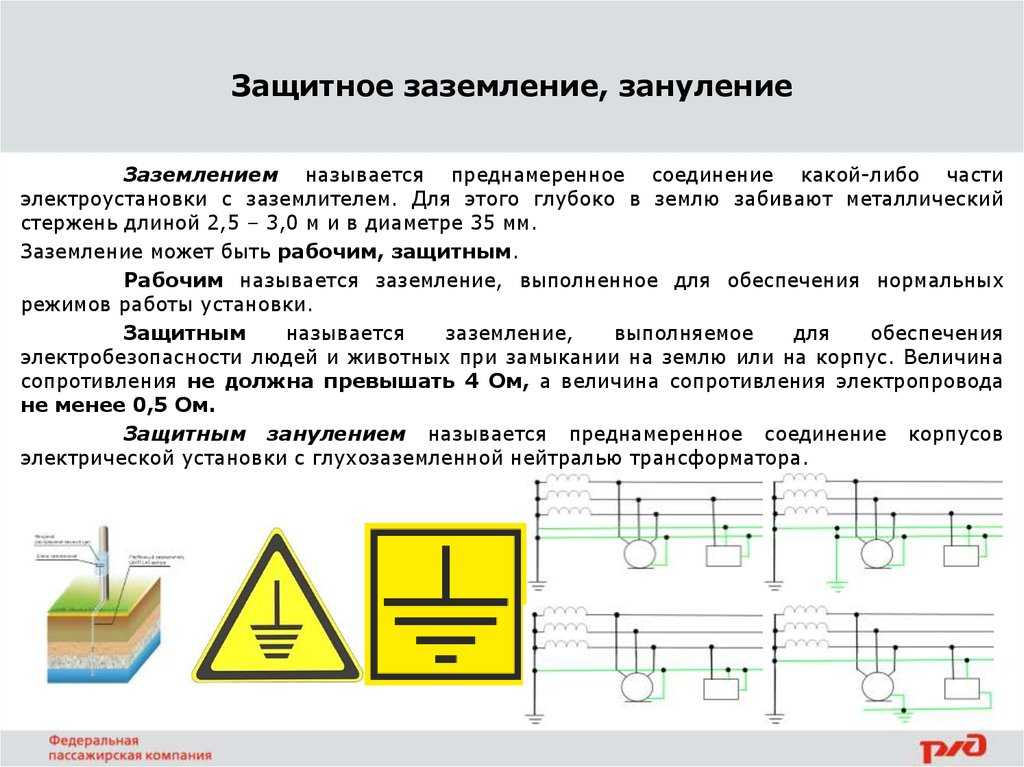

Защитное заземление
Чаще всего безопасность электрических приборов и установок обеспечивается путем устройства защитного заземления. Принципиальная схема данных устройств заключается в принудительном соединении электроустановок с землей, обладающей значительной электрической емкостью. В аварийной ситуации фазовое напряжение мгновенно отводится с корпуса оборудования.
Качество заземления находится в зависимости от величины сопротивления, которое должно быть у конструкции отводящей цепи. Требования к устройству заземления для каждого объекта точно определяются в ПУЭ.
В большинстве жилых домов заземление оборудуется централизованно, что позволяет без всяких опасений подключать любые электроприборы и установки. Более сложный и трудоемкий процесс устройства защиты можно наблюдать в загородных домах.
На этих объектах заземлители изготавливаются из металлических профилей или стержней. С помощью заземляющего проводника они соединяются со всеми приборами, имеющимися в частном доме. Чтобы снизить сопротивление в заземляющих цепях, практикуется использование контурных металлических систем, размещаемых на большой глубине. Величина заглубления и конструкция контура зависит от применяемых материалов и технических характеристик электрооборудования.
Понятие заземления
Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.
Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.
Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.
В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.
Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).
Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.
Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы. Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.
Устройство защитных токовых отводов при работе с трехфазным электрическим оборудованием
Коммутация трехфазных потребителей электроэнергии отличается от подключения обычной бытовой электротехники, поэтому устройство защитных систем осуществляется иным способом. При этом не нужно путать нулевой или заземляющий провод, участвующий в системе управления, то есть, задействованный в схему пуска и остановки агрегата, с защитным проводником, предназначенным для отведения опасного разряда на землю.
Оформление, разводка, подключение электрооборудования
Работы производятся в несколько этапов:
- По периметру помещения обустраивается отдельная линия (трасса), выполненная из узкой металлической полосы 40х3 мм или медного провода сечением 16 мм.кв.
- На ней в скрытом месте монтируется шина (желательно медная) с контактными приспособлениями (шпильками или отверстиями для болтовых соединений). Допускается использование металлической шины, но в этом случае приваривание шпилек – обязательное условие.
- Эта линия соединяется с контуром заземления или зануления, выведенным отдельным проводом от распределительного щита и имеющим надежную связь с землей либо прямую, либо через рабочий ноль
- Корпуса всех потребителей (трехфазных электродвигателей) через медный провод соединяются с описанной шиной.
При возникновении короткого замыкания от утечки напряжения из-за нарушения изоляции или «пробития» одной из фаз на корпус заземленного электрооборудования, ток сразу будет уходить в землю по пути наименьшего сопротивления, то есть через соединенную с рабочим нулем или землей жилу. Это сохранит человека от поражения электротоком при касании корпуса прибора.
Устройство зануления допускается только в случае отсутствия возможности коммутации с земляным контуром. Во всех иных случаях правильным считается только защитное заземление.
Агрегат через медный провод соединен с шиной, смонтированной от заземляющей трассы
Обязательное использование дополнительных защитных устройств
Описанные заземляющие и зануляющие системы эффективны при возникновении значительных утечек или коротких замыканий на корпус электроприборов. Однако для достижения полной безопасности при обслуживании оборудования необходимо применение дополнительных средств защиты, обеспечивающих разрыв электрической цепи при возникновении нарушений их работы.
На производственных предприятиях это могут быть блоки автоматики (контроля изоляции БКИ или максимальной токовой защиты). Но наиболее распространенными средствами, как на производстве, так и в быту, являются автоматические выключатели и устройства защитного отключения, которые:
- обеспечат обесточивание электрической цепи в случае возникновения неполадок;
- защитят пользователя от поражения электрическим током;
- предохранят технику от возгорания.
Такие приборы могут иметь исполнение для однофазных или трехфазных систем. Они бывают:
- однополюсные – устанавливаются на одну из линий (ноль, фаза);
- двухполюсные – устанавливаются на оба провода электропроводки;
- многополюсные (три и более) – используются при трехфазном напряжении.
Автоматический выключатель производит отключение при превышении токовой нагрузки номинального значения, указанного на корпусе прибора. УЗО контролирует состояние электросети и срабатывает при появлении самых незначительных утечек тока.
Защитные системы
Желающие обезопасить себя от поражения электротоком должны знать основные обозначения заземляющих устройств в сети. В списке указаны объяснения буквенных маркировок подобных устройств:
- РЕ — устройство оборудовано проводником заземления;
- N — нейтральный нулевой проводник, защита через глухозаземленную нейтраль непосредственно от источника электричества;
- T — непосредственное соединение источника электричества с землёй, заземление оборудования, находящегося под напряжением;
- I — все детали, которые находятся под током, изолированы от земли;
- S — защиты с обозначениями РЕ и N осуществляются разными проводами;
- C — для защиты применяется один провод как для защитного, так и для рабочего нуля.
Технические рекомендации для всех видов защитных систем есть в ГОСТ Р 50571.2−94. В настоящее время применяются следующие схемы: IT, TN-C-S, TN-C, TN-S.
Для приборов, где нужна особая надёжность работы прибора применяют IT. Например, для электрического оборудования в больницах. Схема ТТ связывает корпус установки с землёй? полностью изолируя от нейтрали генератора или трансформатора.
Для систем зануления наиболее популярная PNG. Она применяется для трёхфазных электроцепей.
Лучший вариант защиты это заземляющее устройство?
Единственно правильный ответ на этот вопрос – да. Это действительно так. Контур заземления, смонтированный по всем правилам, защитит человека намного лучше предыдущего варианта. Улучшить защиту можно при помощи дополнительных устройств – автоматических выключателей, УЗО или дифавтоматов. Ведь что такое защитное заземление? По своей сути это система отвода электрического тока в случае аварии туда, где он не может навредить человеку.
Так должен выглядеть готовый контур заземления частного дома
Касаемо заземляющего устройства можно сказать, что оно может быть различным – контур заземления по периметру здания, «треугольник» во дворе или естественный заземлитель. Все правила и способы его монтажа мы обязательно рассмотрим в одной из ближайших тем. Но для общей информации имеет смысл понять определение, что является естественным заземлителем.
В таких домах заземление не предусмотрено – придется довольствоваться занулением
Ошибки, допускаемые при монтаже
Наиболее распространенными ошибками при устройстве систем защиты бывают следующие:
- Недостаточный контакт жилы, соединяющей корпус электроприбора с заземляющей шиной. В этом случае эффективность защиты уменьшается. Запрещается осуществлять контакт с шиной заземления через скрутку. Соединение должно быть только болтовым
- Использование в качестве заземлителя трубопроводов отопительной или водопроводной системы. Утечки тока могут проявляться путем поражения через воду или прикосновение к трубам. Кроме того от этого могут пострадать соседи
- Применять такой метод нельзя — он создает угрозу для человека и его жилища
Применение в качестве жилы между потребителем и заземляющей шиной алюминиевого провода. Может произойти окисление и контакт будет утрачен
- Неправильная коммутация зануляющего провода при расщеплении с рабочим нулем (фиксация под один зажим). Возможно отгорание проводника и выход из строя защиты
- Устройство зануления непосредственно в розетке или в распределительной коробке. При нарушении целостности или отключении рабочего нуля (вышел из строя автомат, отгорел контакт), прибор может оказаться под опасным напряжением.
В случае отсутствия специального образования или навыков работы с электроприборами, лучше доверить устройство защитных систем опытным специалистам.
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Основные требования к электробезопасности
Главное требование, предъявляемое к бытовым электроприборам – безопасность. В большей мере это касается устройств, которые контактируют с водой, ведь даже незначительный дефект в электропроводке оборудования может стать смертельным для пользователя. Чтобы обезопасить себя и окружающих необходимо содержать электросеть и оборудование в исправном состоянии и регулярно проводить их ревизию. Чтобы исключить вероятность возникновения пожара из-за неисправной проводки и поражение электротоком, необходимо устанавливать защитные устройства (УЗО).
В соответствии с основными правилами электробезопасности:
- Не рекомендовано устройство временных электропроводок.
- Соединение проводов должно выполняться методом сварки, опрессовки, зажимов или клеммных колодок. Регулярно проверяйте качество и прочность соединений проводки.
- В помещениях с высокой влажностью используйте только сертифицированные влагозащищенные устройства.
- Электророзетки и выключатели должны располагаться от труб отопления, газо- и водоснабжения на расстоянии не менее 500 мм.
- Регулярно проверяйте исправность проводки и электрооборудования.
- Нельзя использовать любые виды электрооборудования без защитного кожуха.
- Не используйте самодельные электроприборы и не проводите самостоятельно ремонт неисправного электрооборудования.
Это только краткий перечень требований по электробезопасности. Более подробно с правилами безопасности можно ознакомиться в различных нормативных актах и специальной литературе по электричеству, которые сейчас легко найти в интернете.
