Делаем «вертушку» и «шлагбаум» своими руками
Начнём с самой распространённой модели – «вертушка». Вертушка применяется для закрытия производственных или сельскохозяйственных помещений, в которых предусмотрены двустворчатые распашные ворота. Это самая простая в изготовлении разновидность. Одно из главных достоинств – это простота изготовления самостоятельно (без привлечения профи).
Самое простое устройство у поворотного запора
Самостоятельно придётся его изготавливать ещё и по той причине, что заводского производства просто не существует. Изделие должно в полной мере подходить под тип и размер ворот.
Алгоритм производства вертушки
Подготовить стальную полоску (например, швеллер) или деревянный брус нужной длины. Рекомендуется выбирать длину примерно 2/3 от существующей ширины створки, чтобы совершался охват как минимум 1/3 каждой створки, для обеспечения максимального уровня надёжности. Чаще всего это 1 метр. Если для производства выбран брус из дерева, то толщина его должна соответствовать как минимум 5 миллиметров, для стальной полосы – ширина в пределах 50 миллиметров, а толщина – больше 5 миллиметров. Подготовить створку. Отступить от края 60 – 100 миллиметров и сделать отверстие для болта М10-М12
Важно, чтобы у болта была широкая головка и необходимая длина (захватывающая толщину ворот, бруса, двух шайб и 2 гаек). Подготавливаем болт
Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани
Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками. На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть
Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани. Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками. На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть
Прорези можно сделать клиновидного типа,чтобы при закрывании легче притягивались.
Вертушка отличается высокой прижимной способностью, надёжностью, прочностью и, главное, – отличается популярностью для любителей делать всё своими руками.
Второй тип запоров – «засов шлагбаум». Тоже отличается популярностью, из-за простоты и повышенной надёжности.
Алгоритм изготовления шлагбаума
Подобрать железный швеллер или брус. В любой точке бруса (только не посередине) просверлить отверстие под болт М10-М12 – оптимально на расстоянии 80 миллиметров от торца. Расчёт длины бруса производится, как и в предыдущем случае. Сделать разметку на створке, приложив предполагаемый засов. Просверлить сквозного типа отверстие диаметра под выбранный болт
Важно учитывать тип болта, так как именно на него будет осуществляться основная нагрузка. Его шляпка должна быть максимально широкой для обеспечения надёжного упора. Снаружи шляпка должна быть скрытой
Снаружи шляпка должна быть скрытой
Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок
Снаружи шляпка должна быть скрытой. Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок.
Автоматизированные системы
Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:
- Электромагнитные.
Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код. - Электромеханические.
Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.
Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.
Выбираем лучший вариант запорной системы
Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.
Для внешних ворот
Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.
Для распашных ворот
Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.
Запоры-задвижки своими руками
Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:
Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.
Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.
В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.
По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.
Разновидности засовов
Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.
Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления. Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом
Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр. Среди самых распространённых типов засовов стоит отметить такие:
Среди самых распространённых типов засовов стоит отметить такие:
- Поворотные – типа «шлагбаум», «вертушка» Отличаются простотой в изготовлении, надёжностью и прочностью удерживания створок. Чаще всего для производства используется деревянный брус. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях управлять механизмом тяжело физически. Хотя и не всегда данные параметры считаются недостатком, так как определённый дизайн ворот требуют более «грубого» выполнения засова.
Запор шлагбаум, длинным деревянным брусом
Поворотный запор
Короткий поворотный запор
- «Щеколда» тоже относятся к поворотным, но устанавливать его,возможно, только при прочной фиксации одной из половин ворот. В основном используется на калитках и дверях.
Запор щеколда можно устанавливать при прочной фиксации одной из створок
- Горизонтальные задвижные – «шпингалетные» или полосовые простого типа. Крепление изделия происходит на раму или оборотный механизм. Как в случае с «щеколда» на одну из створок дополнительно устанавливают фиксаторы или запоры вертикального типа.
- Вертикальные задвижные – устанавливаются отдельно внизу на каждой створке ворот, что позволяет их надёжно фиксировать как в открытом, так и в закрытом положении. Если запоры устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надёжной рамы) части ворот. Если каркас легко погнуть, то лучше устанавливать сверху и снизу на каждой половине.
Вертикальный запор для ворот
По виду конструкции различают 4 типа.
- Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
- Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
- Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
- Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.
Запор морской контейнер своими руками
Одной из максимально удобных конструкций является запор которым запирается морской контейнер. Такая задвижка изготавливается по следующему алгоритму.
- В трёх местах на прижимающей части необходимо приварить кольца с ножкой для прохождения гладкой трубы. Диаметр колец должен быть в пределах 1,5–1,6 сантиметра. Первое кольцо на расстоянии 20 сантиметров от верха ворот, второе ровно посередине, третье – 20 сантиметров от низа ворот.
- Подготовить металлический прут с крюками по обе стороны.
- На рамах по обе стороны (сверху и снизу) прикрепить фиксаторы для крюков.
- При фиксации крюков ворота надёжно запираются, открыть их извне не представляется возможным.
Если нет возможности сделать детали самостоятельно, то можно приобрести необходимые для сборки детали в магазине. Подойдёт ремонтный комплект от фургона автомашины «Газель». К нему остаётся добавить только штангу и провести сборку.
Запор фургона автомашины
Ремонтный комплект запора на автофургон
Различные запоры на ворота
Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.
Конструкция простого запора для ворот
Варианты запорных устройств
Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.
- Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.
Простой засов вертикального типа на воротах
Различные размеры засов на пружинах для ворот
Современные виды запоров
Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.
Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.
Смонтированный электромагнитный замок для ворот
Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.
Вариант электромагнитного замка для сварных ворот
Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.
На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.
Схема с размерами для изготовления самодельного засова на ворота
Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.
Самостоятельное изготовление засова
Пример конструкции самодельного засова на ворота
Для изготовления засова потребуются следующее оборудование и детали:
- металлический штырь;
- тиски;
- пружина;
- молоток;
- болгарка или пила по металлу;
- набор ключей или отверток;
- шуруповерт.
Прежде всего, необходимо собрать основу засова. Чтобы это выполнить, нужно прикрепить к пластине держатели стержня. Далее следует установить на стержень ручку и установить его совместно с пружиной в каркас.
Заключение по теме
Чтобы смонтировать готовый засов на металлическую поверхность, нужно прикрепить его к ней с помощью болтов, предварительно просверлив под них отверстие. К дереву механизм прикрепляется при помощи саморезов, закрутить которые нужно шуруповертом или отверткой.
Пример самодельного вертикального засова на ворота
Для запорного стержня необходимо просверлить отверстие на косяке калитки — это необходимо для фиксации стержня, в результате чего будет фиксироваться и сама дверь. При наличии небольшого опыта и соответствующего инструмента несложно собрать и установить засов для ворот своими руками, значительно увеличив безопасность частной территории.

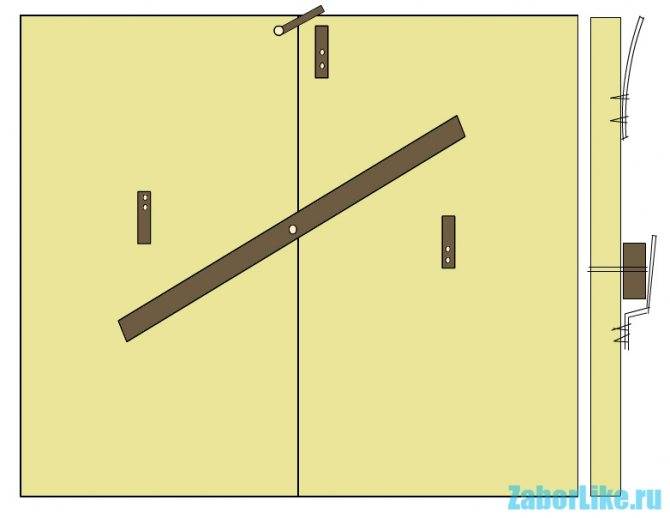

Как сделать простой засов «Вертушка»
Засов «вертушка» для гаражных ворот своими руками:
- в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
- крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
- с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
- расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
- для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.
Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно
Засов типа шлагбаум
Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.
Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.
Сдвижной засов для ворот с фиксацией
Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.
Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

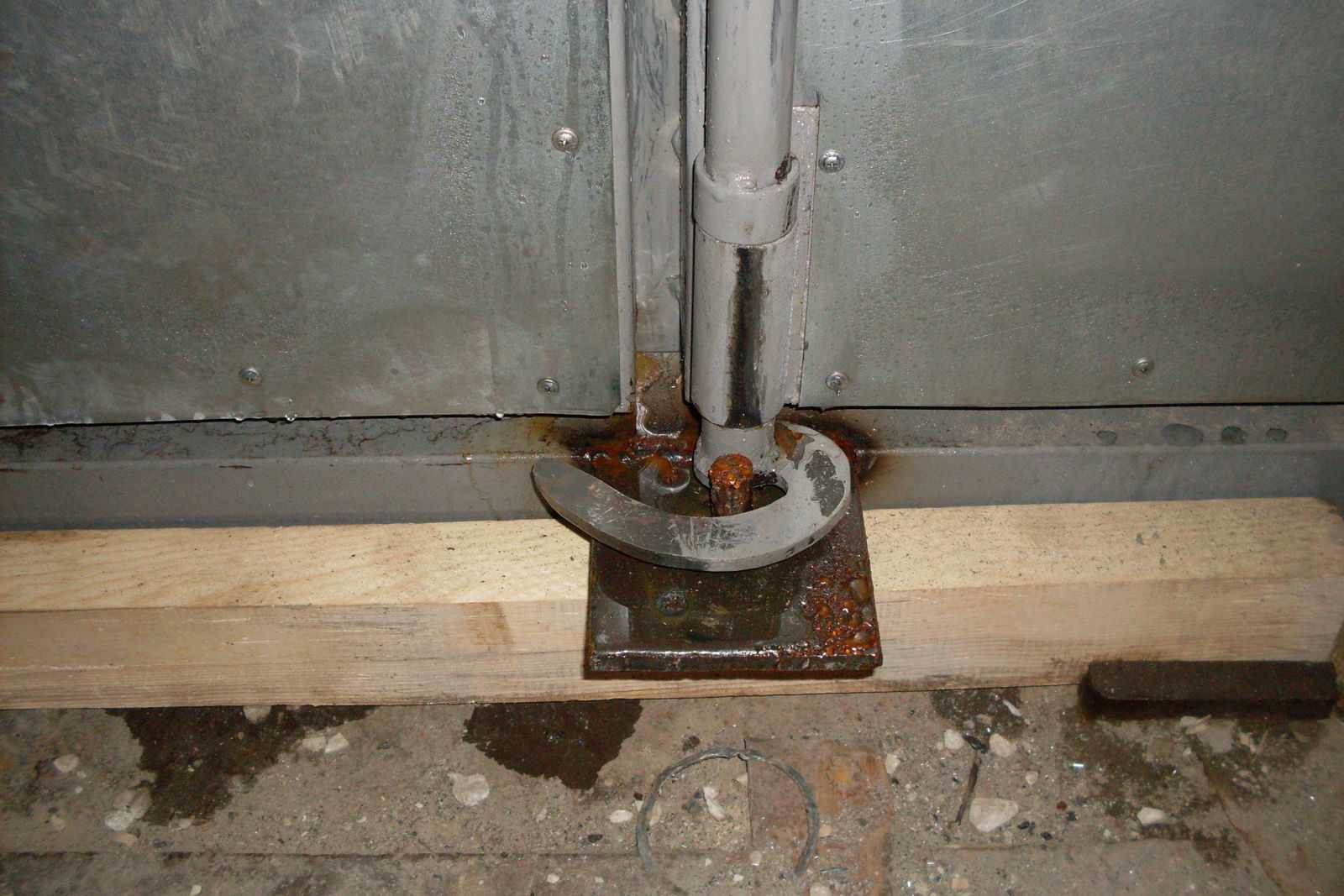

Вертикальные шпингалеты
Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:
- к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
- в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
- в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.
Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.
Шпингалеты
Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.
Для надежности на засов можно приварить ушки для навесного замка.
Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.
Запорный механизм засов по типу «морской контейнер»
Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:
- на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
- с двух сторон трубы крепим два крюка;
- к раме сверху и снизу привариваем два фиксатора для крюков;
- при повороте трубы крюки надежно фиксируют прижимающую створку.
Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.
Засовы и задвижки для пластиковых декоративных заборов и калиток
Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.
Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.
Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.
Наиболее удачные варианты запоров на гаражные ворота
Из всевозможных конструкций запоров наименее надежными являются щеколды и шпингалеты. Устройство такого механизма до примитивности простое. По сути, это металлический стержень в стальной обойме. При перемещении стержня с помощью бокового рычага край запирающего элемента входит в гнездо на соседней створке и блокирует перемещение ворот. Установить его на ворота своими руками можно за пять минут, но стойкость его к взлому крайне низкая, прежде всего из-за слабого корпуса обоймы.
Если необходим по- настоящему мощный гаражный фиксатор, стоит воспользоваться одной из нижеприведенных конструкций:
- Фляжный запор для гаражных ворот;
- Поворотный стоечный механизм;
- Запор- вертушка;
- Засовы на сварной раме.
Совет! Каждый вариант по-своему удобен в работе, но требует тщательного ухода и смазки механизма.
Фляжные системы запора
Конструктивно фляжный запор представляет собой два элемента – рычаг с крюком и фиксирующую петлю. Рычаг устанавливается на створку ворот или на дверь, при закрытии достаточно одеть петлю на зацеп и перекинуть рычаг до упора. Таким образом, выбирается зазор, и створка гаража плотно притягивается к раме ворот. Увидеть работу запора на практике можно из видео:
В закрытом положении любые усилия на вскрытие створки воспринимаются толстой петлей- крючком фляжного механизма, чтобы оборвать такое крепление, потребуется усилие более чем в несколько тысяч килограмм.
Кроме того, фляжный вариант гаражного запорного устройства абсолютно не чувствителен к засорению и загрязнению. Сделать и установить на ворота своими руками такой механизм не составляет особого труда.
Поворотные стоечные запоры
Не менее надежным считается эксцентриковый или поворотный запор, изготавливающийся в виде вертикальной трубчатой стойки, закрепленной на створке ворот в четырех опорных обоймах. В центральной части к стойке крепится рычаг, с помощью которого трубу стойки можно проворачивать вокруг вертикальной оси. Для удобства рычаг выполняется на болтовом соединении, что дает возможность и складывать его, опуская вниз.
На верхнем и нижнем конце трубы наваривают массивный крюк- зацеп. На пороге и на верхней балке рамы гаражных ворот устанавливают толстые и короткие цилиндры. При повороте трубчатой стойки крюк проворачивается вокруг вертикальной оси и входит в зацепление с цилиндром в верхней и нижней части ворот.
Прочность механизма не уступает фляжной схеме, но более сложный вариант в изготовлении своими руками, требует использования легированных сталей и высококачественной сварки.
Запорная вертушка и стержневые фиксаторы
Двадцать лет назад среди владельцев гаражей очень популярной была конструкция запора в виде вертушки или поворотной стальной рейки, установленной на одной из створок. Чтобы изготовить такой запор, требовалось приварить ось вращения на одной из створок ворот и сделать два упора для фиксации запорного элемента в закрытом состоянии, чаще всего использовались два обрезка стального уголка.
Чтобы закрыть механизм, достаточно было провернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало подобную конструкцию одним из самых популярных вариантов среди автолюбителей. Долгое время считалось, что открыть ее снаружи невозможно.
Самыми простыми схемами были и долго еще останутся вертикальные фиксаторы, устанавливаемые в верхней и нижней части одной из створок. Такая схема очень проста в изготовлении, для надежной работы и запирания дверей, в верхней и нижней балке рамы ворот потребуется установить специальные гильзы или обрезки труб. Со временем внутри гильз скапливается грязь, а зимой – замерзший конденсат, поэтому требуется периодическая очистка и продувка крепления.
Варианты запорных устройств
Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.
- Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.
Простой засов вертикального типа на воротах
Различные размеры засов на пружинах для ворот
Варианты конструкций гаражных ворот
В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.
Распашные
Распашная конструкция хороша следующим:
- Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
- Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
- Такие ворота несложно сделать самому.
- Для установки не требуется много пространства.
- Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.
Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).
Недостатком считается то, что зимой придется расчищать въезд от снега.
Подробную инструкцию по установке распашных ворот из профнастила.
Откидные (подъемно-поворотные)
На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.
Регулируется работа системой рычагов, электродвигателем и редуктором.
Пользователи отмечают достоинства таких ворот:
- надежные;
- не занимают свободного пространства;
- поддаются теплоизоляции;
- автоматизируются.
Но и минусов у подъемной конструкции с поворотным механизмом достаточно.
- Не подходят для частой эксплуатации.
- Уменьшают высоту проема в среднем от 20 до 30 см.
- Важна точность установки, поэтому рисковать делать их самому не стоит.
По этим причинам откидные ворота не столь популярны среди домовладельцев.
Откатные
Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.
При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.
Плюсы:
- Откатные ворота обладают повышенной взломостойкостью.
- Во время работы не занимают свободного места.
- Могут быть автоматизированы.
- Открытие не зависит от наличия снега на участке.
Минусы:
- Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
- При интенсивном использовании отмечается быстрый износ набора роликов.
Раскладные (подъемно-секционные)
Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.
Материал секций – сэндвич-панели.
При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.
Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.
Из плюсов таких дверей:
- автоматизированная система управления;
- аккуратный внешний вид;
- шумоизоляция;
- теплоизоляция;
- экономия свободного пространства;
- длительный срок службы;
- стандартные размеры проема.
Из минусов:
- высокая цена материалов, установки;
- плохая устойчивость к взлому.
Роллетные (рулонные)
Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).
Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.
Из плюсов:
- Производятся из легких материалов.
- Компактны в сложенном виде.
- При малом весе прочны и устойчивы к взлому.
Управляются ручным либо автоматическим способом.
Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.
Складные (гармошка)
Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).
Материал секций:
- дерево;
- легкий металл (алюминий);
- сэндвич-панели.
Гармошка отличается необычной формой.
Достоинства:
- Ее удобно открывать, закрывать.
- Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
- Обойдутся недорого.
Недостатки:
- Быстрый износ комплектующих.
- Низкая устойчивость к взлому.
Упор на карабинчике
Это наверное самый дешёвый и оригинальный самодельный фиксатора гаражных ворот. Понадобятся:
- стропа для груза или прочная цепь в двух экземплярах;
- 2 карабинчика для каждой створки;
- 2 рым-болта с резьбой М8.
Подготовьте также дрель с соответствующим сверлом и клей-герметик. Сам процесс довольно прост:
- На каждой створке нужно просверлить по 2 отверстия с внутренней стороны, находящиеся на одном уровне. Затем в них нарезается резьба.
- Специальные болты обмотайте пропитанным герметиком, после чего их надо врезать в сделанные отверстия.
- Карабинчики надеваются на рым-болты, в которые продевают стропы для груза либо цепь.
У опытных автолюбителей процесс изготовления оригинального фиксатора займёт не более 30 минут. Крючки могут цепляться как за соседние ворота, так и скобы, прикреплённые на стену, заборный столб либо другую прочную конструкцию. Единственный небольшой минус приспособления – его «дешёвый» вид, но вряд ли это весомый аргумент.
Наверняка многие владельцы сталкивались с ситуацией, когда распашные ворота вдруг самопроизвольно закрывались из-за порывов ветра либо по другим причинам. Такой момент приводит к последствиям в виде внешних повреждений автомобиля и даже травм для человека.
Чтобы избежать неприятных последствий рекомендуется установить упор для ворот. Их без проблем можно сделать самостоятельно, вариантов множество. Всё зависит лишь от имеющихся подручных средств и фантазии автолюбителя.
Защелки с секретом
Эти защелки, функционирование которых реализовано аналогично удобному нажимному механизму дверных ручек. Устройство их такое:
- На опорной стойке установлен крючок, который выполнен из пластины с вырезанным зубом острием вверх. Пластина закреплена горизонтально к калиточному опорному столбу со стороны притвора перпендикулярно плоскости забора.
- Запирающим элементом является пластина, которая свободно прикручена к створке. Болт крепления расположен на расстоянии 20-30 см от притворной стойки створки калитки. В положении закрыто планка ложится в выступ зуба. Для открывания планку необходимо немного приподнять, чтобы она освободилась из зацепа.
Поскольку планка крепится свободно, то для того, чтобы она не падала и не вращалась вокруг оси болта, на калитке устанавливают два штырька-ограничителя. В самой простой конструкции планка закрывается под силой тяжести. Если к болту с наружной стороны приспособить ручку, то планка будет приподниматься нажатием ручки.
Чтобы запор защелкивался при закрывании самостоятельно, планку подпружинивают слабой пружиной, которая будет удерживать ее в нижней позиции. Пружину одним концом крепят в нижней части створки, а верхнюю фиксируют на рейке. Вместо пружины можно использовать противовес, как на фото:
Оригинальная конструкция с противовесом
Скос передней стороны зуба на ответной планке делают более пологим, чтобы рейка на дверке смогла свободно скользить по нему при закрывании калитки.
Изготовление своими руками
На металлической пластине длиной 200-250 мм и шириной 30-40 мм на одном конце вырезают болгаркой зуб, как на фото. Его приваривают (или прикручивают) к опорной стойке со стороны притвора. На калитку прикручивают длинную (30-50 см) металлическую пластину. Проверяют, как она зацепляется за зуб при закрывании. Приваривают ручки и ограничители.
Этот запор легко сделать секретным. Потайная защелка – это механизм с отсутствием явных внешних признаков с наружной стороны, по которым можно судить о способе его открывания. В реечной задвижке потайной способ открывания реализуют двумя способами:
- При помощи тросика, который подсоединяется к свободному концу запирающей рейки и через систему блоков и выводится наружу в скрытом месте. При этом устройство должно быть подпружиненным.
- Секретные защелки делают путем маскировки головки наружного болта, который удерживает рейку. Вместо поворотной ручки снаружи ворот видна только головка болта.
- Вырезать фальшивый проем для ключа.
Для лучшей маскировки запора многие хозяева накручивают на ворота еще несколько «фальш-болтов», среди которых «рабочая» головка и прячется. Для отпирания дверки снаружи необходимо иметь рожковый ключ и знать, какой болт нужно крутить.
Запоры для калиток обычно покупают, а для ворот делают самостоятельно. В чем тут дело? Причин несколько:
- Калиткой пользуются чаще, механизм должен работать как часы. Сможете сделать самостоятельно?
- Запор для калитки всегда на виду. Он должен иметь красивый внешний вид и в тоже время какой-нибудь секретный механизм открывания или обычный врезной или накладной замок.
- Калитки более или менее стандартны и выбор запирающих устройств достаточен для того, чтобы выбрать подходящий.
- Ворота более индивидуальны: размеры, материалы, конструкция. Запоры прячут. Никому не хочется открывать такой широкий доступ на свой участок или в гараж. Красота отходит на второй план, главное – надежность и безопасность. Поэтому мы и мастерим засовы для ворот каждый по-своему. А какую мы выберем конструкцию – это уже секрет.
Надежные варианты запорного механизма для ворот гаража
Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.
Запоры для гаражных ворот – основные виды конструкции:
- горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;
- вертикальные запоры;
- дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.
Варианты удобных и надежных запорных механизмов для ворот гаража:
- врезной замок;
- сдвижной запор накладной для распашных ворот;
- поворотный запор;
- винтовой и ригельный механизм;
- запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.
Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.
Немного о врезных замках
Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок становится очень проблематично.
Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.
Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.
