Мощное импульсное зарядное устройство для автомобильного аккумулятора
Такой блок питания был создан после того, как сгорел мой лабораторный БП, который прослужил всего пару месяцев. Было решено из подручных средств собрать мощный сетевой ИБП, который при желании можно было использовать в качестве зарядного устройства для автомобильных аккумуляторов.
За основу была взята схема полумостового инвертора на драйвере IR2153. По идее, такой инвертор можно собрать из подручного хлама, почти все основные компоненты можно снять из компьютерного блока питания.
На входе питания собран простой сетевой фильтр, пленочные конденсаторы 0,1мкФ подобраны с рабочим напряжением 400 Вольт до и после дросселя, сам дроссель выпаян из платы компьютерного блока питания. На кольце намотаны две независимые обмотки проводом 0,9мм, количество витков каждой обмотки — 10.
Термистор на входе питания защищает полевые ключи от бросков напряжения во время включения схемы. Диодный мост — можно взять готовый или же собрать из 4-х выпрямительных диодов с обратным напряжением не менее 400 вольт и током 1,5-3 А, в моем случае использован готовый диодный мост на 600 Вольт 4А.
От емкости электролитов зависит основная мощность, электролиты легко можно найти в любом компьютерном блоке питания. Мощность инвертора с таким раскладом компонентов составляет порядка 200ватт.
Трансформатор тоже был взят готовый, от того же компового блока питания. Поскольку ИБП должен работать в качестве лабораторного БП, то диапазон выходных напряжений должен быть широким. Трансформатор от компьютерного БП позволяет получить 24 Вольт без переделок, чего вполне достаточно для штатных радиолюбительских дел. Увеличить выходное напряжение можно двумя способами — повышением рабочей частоты генератора или же перемоткой импульсного трансформатора.
Ограничительный резистор 47К брать с мощностью 2 ватт, он обеспечивает питание микросхемы, номинал резистора может отклоняться на 10% в ту или иную сторону. В качестве диодного выпрямителя использована мощная сборка Шоттки, которая в себе содержит два мощных диода по 30А.
После выпрямителя напряжение сглаживается конденсатором 50Вольт 1000мкФ, чего вполне достаточно, но при желании можно увеличить емкость.
Полевые ключи обязательно должны быть высоковольтными, можно использовать ключи типа IRF740/IRF840 и другие. Хочу также заметить, что мощность такого блока питания можно поднять до 400 ватт, при этом заменяя только электролиты, крайне не советую повышать мощность более 500 ватт.
Какой же блок питания без защиты от КЗ? Изначально думал реализовать защиту в первичной цепи схемы, но это будет уже трудно настраиваемая схема, поскольку у многих возникают проблемы связанные именно с защитой, а поскольку изначально мне захотелось собрать устройство, которое бы могли повторить радиолюбители не имеющие нужного опыта работы с ИИП, то решил отказаться от идеи, этим не портить и не усложнять основную схему.
Сама защита реализована на отдельной плате, состоит из двух транзисторов. Номиналом шунта можно грубо настроить ток срабатывания защиты, номиналом переменника, можно более точно настроить на нужный ток срабатывания.
При КЗ и перегрузке блока питания, загорится индикатор и питание отключается, блок выходит из защиты моментально, при отсутствии кз или перегруза на выходе.
Полевой транзистор практически любой, с током 20-100A, можно использовать ключи типа irfz44, irfz40, irfz24, irfz46, irfz48, irf3205 и другие. Регулятор мощности — одна из важнейших частей блока питания. За основу взял схему ШИМ регулятора, поскольку такое управление имеет очень много плюсов.
ШИМ — регулятор построен на таймере 555 и мощном ключе IRFZ44, напряжение плавно можно регулировать от . до максимального выходного напряжения с трансформатора.
Данный блок справляется с любыми задачами, которые могут возникнуть в радиолюбительской практике — легкий, мощный и компактный, вольт/амперметр будет цифровым, заказан отдельно на интернет магазине, будет установлен на блок в ближайшее время.
Общие сведения о процессе зарядки АКБ
Заряд автомобильного аккумулятора необходим при падении напряжения на клеммах менее 11,2 Вольта. Несмотря на то, что аккумуляторная батарея может запустить двигатель автомобиля и при таком заряде, во время длительной стоянки при пониженных напряжениях начинаются процессы сульфатации пластин, которые приводят к потере емкости АКБ.
Поэтому во время зимовки автомобиля на стоянке либо в гараже необходимо постоянно производить подзарядку аккумулятора, следить за напряжением на его клеммах. Более лучший вариант – снять аккумуляторную батарею, занести в теплое место, но все равно не забывать о поддержании его заряда.
Заряд аккумулятора ведется постоянным либо импульсным током. В случае зарядки от источника постоянного напряжения обычно выбирается ток заряда равный одной десятой от емкости АКБ.
Например, если емкость аккумуляторной батареи составляет 60 ампер-часов, ток заряда следует выбирать 6 Ампер. Однако, исследования показывают, что, чем меньше ток заряда, тем наименее интенсивно идут процессы сульфатации.
Мало того, существуют методы десульфатации пластин аккумулятора. Они заключаются в следующем. Сначала АКБ разряжается до напряжения 3 – 5 Вольт большими токами малой длительности. Например такими, как при включении стартера. Затем идет медленный полный заряд током около 1 Ампера. Такие процедуры повторяют 7-10 раз. Эффект десульфатации от этих действий есть.
Практически на таком принципе основаны десульфатирующие импульсные зарядные устройства. АКБ в таких приборах заряжается импульсным током. За период зарядки (несколько миллисекунд) на клеммы аккумулятора подается разрядный короткий импульс обратной полярности и более длительный зарядный прямой полярности.
Очень важно в процессе заряда не допустить эффекта перезаряда аккумуляторной батареи, то есть момента, когда он зарядится до предельного напряжения (12,8 – 13,2 Вольта в зависимости от типа АКБ). Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин. Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения
Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения
Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин. Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения.
Прибор для зарядки и тренировки АКБ
С помощью этого прибора можно не только зарядить 12-ти вольтовый аккумулятор емкостью до 60 А-ч, но и потренировать его ассиметричным током, что бывает необходимым на начальных стадиях сульфатации.
Сетевое напряжение поступает на трансформатор Т1, понижается до 25 вольт и выпрямляется при помощи одополупериодного выпрямителя, собранного на диодах D1, D2. Диоды включены параллельно для облегчения режима их работы. Далее выпрямленное однополупериодное напряжение поступает на узел регулировки тока, собранный на транзисторе VT1 и параметрическом стабилизаторе R1, D3. Регулируют зарядный ток при помощи переменного резистора R2.
Таким образом, во время положительной полуволны АКБ заряжается, во время отрицательной разряжается через резистор R4 током порядка 500 мА. При этом максимальный зарядный ток в импульсе может достигать 10 А (усредненное значение – 5 А). Силу зарядного тока контролируют по амперметру PA1, а напряжение на клеммах АКБ по вольтметру PV1.
Устанавливая зарядный ток по амперметру, необходимо учитывать, что во время зарядки часть тока протекает через резистор R4, поэтому из показаний прибора нужно вычесть 10%. Если есть возможность и желание, чтобы не заниматься математикой шкалу прибора можно переградуировать.
Узел защиты от глубокого разряда собран на электромагнитном реле К1. Пока напряжение в сети есть, реле включено и своими контактами К1.1 и К1.2 (включены параллельно для увеличения мощности) подает напряжение зарядки на АКБ. Если напряжение в сети исчезнет, реле обесточится и отключит батарею от зарядного устройства.
В устройстве можно использовать любой сетевой трансформатор, выдающий на вторичной обмотке напряжение 22-26 В при токе 10 А. Диоды D1, D2 – любые выпрямительные, выдерживающие ток 10 А и обратное напряжение не ниже 40 В. КТ827 можно заменить на КТ844. Резистор R4 – ПЭВ-15 или любой другой проволочный с рассеиваемой мощностью не менее 15 Вт. R3 – С5-16МВ или самодельный, выполненный из нихромового провода. Стабилитрон Д814А можно заменить на Д814 с буквами Б, В, Г. Реле – РПУ-0 или аналогичное с напряжением срабатывания 24 В, каждая группа контактов которого сможет выдерживать половину зарядного тока (включены параллельно).
Вольтметр PV1 с пределом измерения 20 В, амперметр PA1 рассчитан на измерение тока до 10 А. Диоды D1, D2 и транзистор VT1 установлены на радиаторы. При этом диоды можно установить на один общий радиатор без изолирующий прокладок. В качестве радиатора для транзистора можно использовать металлический корпус прибора.
Самые простые варианты самодельных ЗУ для аккумуляторов
Мы не будем рассуждать на тему что лучше, самодельная или заводская зарядка. Очевидно, что последний вариант безопаснее, но что касается рабочих характеристик, то здесь вполне могут присутствовать темы для горячих дебатов. А ценовой вопрос и вовсе не обсуждается. Так что давайте лучше сразу приступим к рассмотрению вариантов изготовления своими руками самых простых в реализации зарядок для автомобильного аккумулятора.
Зарядка из обычной лампочки и диода
Полноценное зарядное устройство из этих компонент не сделаешь, но если появится необходимость завести машину с севшей батареей, такой прибор очень даже пригодится.
Что нам понадобится:
- Старая добрая лампа накаливания. Они ещё встречаются в продаже. Главное – чтобы её мощность была высокой – чем выше, тем быстрее мы сможем привести аккумулятор в боевое состояние. Оптимальный вариант – 70–150-ваттные лампочки.
- Полупроводниковый диод – электронный элемент, пропускающий ток только в одном направлении. В нашем устройстве диод будет отвечать за преобразование переменного тока в постоянный. Они продаются в магазинах радиотоваров, на рынках и стоят копейки даже по нынешним меркам.
- Провод с вилкой для подключения зарядки к сети 220 В.
- Провода для коммутации ЗУ с батареей.
Лампа с диодом подключаются последовательно, провод от лампы идёт в розетку, от диода – на плюсовую клемму аккумулятора. Второй провод соединяет минус АКБ и розетку. Отметим зависимость между временем зарядки и мощностью лампы. При 100 ваттах ток заряда будет составлять 0.17 А. Это означает, что за 10 часов мы зарядим батарею всего на 2 А. Но слишком мощная лампа тоже плохо – 200 Вт это уже критично для полупроводникового диода, который может просто сгореть.
Нетрудно подсчитать, что сильно разряженную батарею таким ЗУ в оптимальные сроки восстановить не удастся. Но если требуется подзарядить АКБ для пуска мотора, то этот вариант можно считать рабочим.
Зарядное устройство для АКБ из выпрямителя
По количеству используемых компонент это зарядное устройство также относится к самым простым. Их здесь, как и в предыдущем случае, два: выпрямитель в паре с преобразователем напряжения.
При этом выпрямитель можно использовать одного из трёх типов:
- с зарядкой постоянным током;
- работающие с ассиметричным током;
- устройства с переменным током.
Если использовать первый вариант, зарядка аккумулятора будет происходить при постоянном значении силы тока, избавленного от флюктуаций переменного напряжения. Выпрямители переменного тока работают по принципу подачи на клеммы АКБ переменного напряжения. Ассиметричные (их часто называют однополупериодными) выпрямители демонстрируют лучшие результаты, чем их оппоненты.
Они состоят из пяти компонент:
- диода большой мощности;
- переменного сопротивления;
- стабилитрона (трансформатора);
- предохранителя;
- выключателя.
Номинал предохранителя – 1 А, мощность трансформатора должна составлять 140 Вт при выходном напряжении 20–21 В. Резистор должен быть помощнее, типа МЛТ-2. Диод должен выдерживать токи порядка 5 А. Наконец, в качестве усилителя можно использовать регулятор на базе транзисторов 0818 и KT825, которые нужно установить на радиаторную подложку.
Для сборки потребуется плата без дорожек, на которой размещают все элементы, соединяя их между собой проводами. Такое зарядное устройство для автоаккумулятора, собранное своими руками, позволяет регулировать выходной ток. Главное – найти указанные компоненты и грамотно их расположить.
Защита
УЗ для АКБ что броня для танка, так что с него и начнем. УЗ для самодельного ЗУ АКБ желательно делать, разумеется, попроще. Далее, УЗ также желательно строить автономным, чтобы через него можно было подключать АКБ к любому ЗУ, схема которого вам приглянется, или которое у вас уже есть. И последнее, УЗ должно срабатывать как можно четче и быстрее, для возможности использования его в схемах заряда современных аккумуляторов с герметичными банками.
Малоэффективные схемы защиты автоаккумуляторов

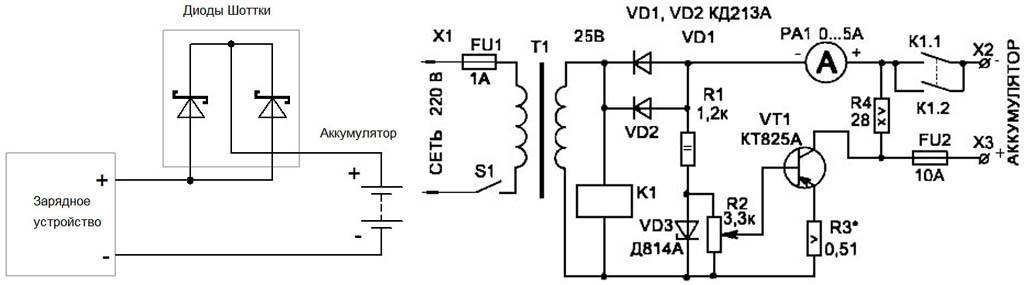

Простейшая защита от переполюсовки диодами Шоттки (слева на рис.) не спасет от экстратока перезаряда или при неправильном подключении исправной недозаряженной АКБ. Разве что путем сгорания недешевой диодной сборки. Если аккумулятор «новый, хороший», то, пока руки не дойдут до «нового, хорошего» ЗУ, может выручить интегрированная защита по схеме справа; ее можно встроить в уже имеющийся самодельный лабораторный ИП.
В данной схеме используются медленный отклик АКБ на скачок напряжения и гистерезис реле: их ток (и напряжение) отпускания в 2,5-4 раза меньше тока/напряжения срабатывания. Любое ЗУ АКБ включают только с подключенной АКБ. Реле – переменного тока на напряжение срабатывания 24 В и ток через контакты от 6 (9, 12) А. При включении ЗУ реле срабатывает, контакты его замыкаются, пошел заряд. Напряжение на выходе трансформатора падает ниже 24 В, но на выходе ЗУ остается 14,4 В, выставленных заранее под нагрузкой R3 в схеме стабилизации напряжения. Реле пока держит, но, вдруг пошел экстраток, первичное напряжение просядет больше, реле отпустит и цепь заряда разорвется.
Недостатки у этого ЗУ серьезные. Во-первых, нет защиты от скачка напряжения по выходу от переполюсовки истощенной АКБ. Во-вторых, нет самоблокировки: от экстратока реле будет хлопать и хлопать, пока контакты не обгорят. В-третьих, нечеткое срабатывание: любое реле по недонапряжению на обмотке отпускает с дребезгом контактов. Поэтому пытаться ввести в эту схему регулировку тока срабатывания бессмысленно. И, наконец, реле и трансформатор Т1 должны быть подобраны друг к другу, т.е. повторяемость данного устройства близка к нулевой.

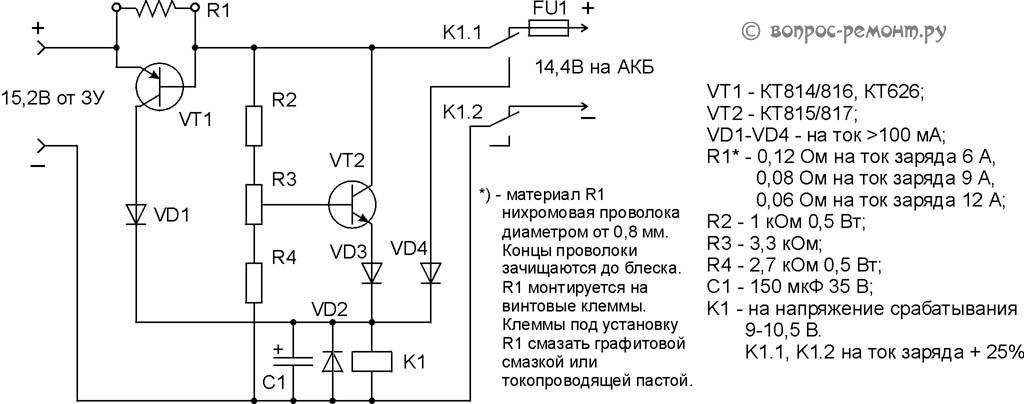

Схема УЗ, полностью соответствующая указанным выше требованиям, дана на рис.:
Простая схема защиты аккумулятора автомобиля от перезаряда, перенапряжения и переполюсовки
Ток заряда течет через нормально замкнутые контакты реле K1, что намного уменьшает вероятность их обгорания. Обмотка K1 подключена по логической схеме диодного «или» к модулю защиты от экстратока (R1, VT1, VD1), модулю защиты от перенапряжения (R2, R3, R4, VT2, VD2) и цепи самоблокировки K1.2, VD3; порог срабатывания K1 по перенапряжению устанавливается R3. Недостаток у этого УЗ всего один, его нужно налаживать с использованием балластной нагрузки и мультиметра:
- Выпаивают (или пока не запаивают) K1, VD2 и VD3.
- Вместо обмотки K1 включают мультиметр, установленный на измерение напряжения 20 В.
- Вместо АКБ подключают резистор не менее чем на 25 Вт сопротивлением 2,4 Ом для тока заряда 6 А, 1,6 Ом на ток заряда 9 А и 1,2 Ом на ток 12 А; его можно накрутить из той же проволоки, что и R1.
- Подают на вход напряжение 15,6 В от ЗУ. Мультиметр покажет напряжение (токовая защита сработала), т.к. сопротивление R1 выбрано с небольшим избытком.
- Уменьшают немного напряжение ЗУ, пока мультиметр не покажет 0. Записывают полученное значение выходного напряжения ЗУ. Альтернатива – неизменное напряжение ЗУ и трудоемкая подгонка R1.
- VT1 выпаивают, K1 и VD2 запаивают на место, движок R3 ставят в крайнее нижнее по схеме положение.
- Напряжение ЗУ увеличивают, пока на нагрузке не окажется 15,6 В.
- Плавно вращают движок R3 до срабатывания K1.
- Уменьшают напряжение ЗУ до записанного ранее значения.
- Впаивают на место VT1 и VD3 – схема готова к финальным испытаниям.
- Через амперметр подключают исправную недозаряженную АКБ; к ней – мультиметр, установленный на напряжение.
- Пробный заряд проводят с непрерывным контролем. Когда мультиметр покажет 14,4 В на АКБ, засекают ток содержания. Скорее всего он будет в норме для данной АКБ (см. выше); желательно, чтобы ближе к нижнему пределу.
- Если ток содержания великоват, еще немного уменьшают напряжение ЗУ.
Схемы зарядного устройства для авто АБ
Для заряда аккумуляторов обычно используется бытовая сеть 220 В, которая преобразуется в пониженное напряжение при помощи преобразователя.
Простые схемы
Наиболее простой и эффективный способ — использование понижающего трансформатора. Именно он понижает 220 В до требуемых 13-15 В. Такие трансформаторы можно найти в старых ламповых телевизорах (ТС-180-2), компьютерных блоках питания, найти на «развалах» блошиного рынка.
Но на выходе трансформатора получается переменное напряжение, которое необходимо выпрямить. Делают это при помощи:
Одного выпрямляющего диода, который устанавливают после трансформатора. На выходе такого ЗУ ток получается пульсирующим, причем биения сильные — срезана только одна полуволна.
Диодного моста, который отрицательную волну «заворачивает» наверх. Ток тоже пульсирующий, но биения меньше. Именно эта схема чаще всего реализуется самостоятельно, хотя не является лучшим вариантом. Можно собрать диодный мост самостоятельно на любых выпрямляющих диодах, можно купить готовую сборку .
Диодного моста и сглаживающего конденсатора (4000-5000 мкФ, 25 В). На выходе этой схемы получаем постоянный ток.
В приведенных схемах присутствуют также предохранители (1 А) и измерительные приборы. Они дают возможность контролировать процесс заряда. Их из схемы можно исключить, но придется периодически использовать для контроля мультиметр. С контролем напряжения это еще терпимо (просто приставлять к клеммам щупы), то контролировать ток сложно — в этом режиме измерительный прибор включают в разрыв цепи. То есть, придется каждый раз выключать питание, ставить мультиметр в режиме измерения тока, включать питание. разбирать измерительную цепь в обратном порядке. Потому, использование хотя-бы амперметра на 10 А — очень желательно.
Недостатки этих схем очевидны — нет возможности регулировать параметры заряда. То есть, при выборе элементной базы выбирайте параметры так, чтобы на выходе сила тока была те самые 10% от емкости вашего аккумулятора (или чуть меньше). Напряжение вы знаете — желательно в пределах 13,2-14,4 В. Что делать, если ток получается больше желаемого? Добавить в схему резистор. Его ставят на плюсовом выходе диодного моста перед амперметром. Сопротивление подбираете «по месту», ориентируясь на ток, мощность резистора — побольше, так как на них будет рассеиваться лишний заряд (10-20 ВТ или около того).
И еще один момент: зарядное устройство для автомобильного аккумулятора своими руками, сделанное по этим схемам, скорее всего, будет сильно греться. Потому желательно добавить куллер. Его можно вставить в схему после диодного моста.
Схемы с возможностью регулировки
Как уже говорили, недостаток всех этих схем — в невозможности регулировки тока. Единственная возможность — менять сопротивления. Кстати, можно поставить тут переменный подстроечный резистор. Это будет самый простой выход. Но более надежно реализована ручная регулировка тока в схеме с двумя транзисторами и подстроечным резистором.
Схема зарядного устройства для автомобильного аккумулятора с возможностью ручной регулировки тока заряда
Ток заряда изменяется переменным резистором. Он стоит уже после составного транзистора VT1-VT2, так что ток через него протекает небольшой. Потому мощность может быть порядка 0,5-1 Вт. Его номинал зависит от выбранных транзисторов, подбирается опытным путем (1-4,7 кОм).
Трансформатор мощностью 250-500 Вт, вторичная обмотка 15-17 В. Диодный мост собирается на диодах с рабочим током 5А и выше.
Транзистор VT1 — П210, VT2 выбирается из нескольких вариантов: германиевые П13 — П17; кремниевые КТ814, КТ 816. Для отвода тепла устанавливать на металлической пластине или радиаторе (не менее 300 см2).
Предохранители: на входе ПР1 — на 1 А, на выходе ПР2 — на 5 А. Также в схеме есть сигнальные лампы — наличия напряжения 220 В (HI1) и тока заряда (HI2). Тут можно ставить любые лампы на 24 В (в том числе и светодиоды).
Схема простого зарядного устройства для автомобильного аккумулятора
Формула нормального заряда простая, как 5 копеек – базовая емкость батареи, деленная на 10. Напряжение заряда должно быть немногим более 14 вольт (речь идет о стандартной стартерной батарее 12 вольт).
Простая принципиальная электрическая схема зарядного устройства для автомобиля состоит из трех компонентов: блок питания, регулятор, индикатор.
Классика — резисторный зарядник
Блок питания изготавливается из двух обмоточного «транса» и диодной сборки. Выходное напряжение подбирается вторичной обмоткой. Выпрямитель – диодный мост, стабилизатор в этой схеме не применяется.
Ток заряда регулируется реостатом.
Важно! Никакие переменные резисторы, даже на керамическом сердечнике, не выдержат такой нагрузки.
Проволочный реостат необходим для противостояния главной проблеме такой схемы – избыточная мощность выделяется в виде тепла. Причем происходит это очень интенсивно.
Разумеется, КПД такого прибора стремится к нулю, а ресурс его компонентов очень низкий (особенно реостата). Тем не менее, схема существует, и она вполне работоспособна. Для аварийной зарядки, если под рукой нет готового оборудования, собрать ее можно буквально «на коленке». Есть и ограничения – ток более 5 ампер является предельным для подобной схемы. Стало быть, заряжать можно АКБ емкостью не более 45 Ач.
Зарядное устройство своими руками, подробности, схемы — видео
Гасящий конденсатор
Принцип работы изображен на схеме.
Благодаря реактивному сопротивлению конденсатора, включенного в цепь первичной обмотки, можно регулировать зарядный ток. Реализация состоит из тех же трех компонентов – блок питания, регулятор, индикатор (при необходимости). Схему можно настроить под заряд одного типа АКБ, и тогда индикатор будет не нужен.
Изюминка зарядного устройства – конденсаторная батарея. Особенность схем с гасящим конденсатором – добавляя или уменьшая емкость (просто подключая или убирая дополнительные элементы) вы можете регулировать выходной ток. Подобрав 4 конденсатора для токов 1А, 2А, 4А и 8А, и коммутируя их обычными выключателями в различных комбинациях, вы можете регулировать ток заряда от 1 до 15 А с шагом в 1 А.
При этом никакого паразитного нагрева (кроме естественного, выделяющегося на диодах моста), коэффициент полезного действия зарядника высокий.
ИП
Если лишнего ИБП под рукой нет, то для ИП ЗУ нужно искать трансформатор на железе, его собственная постоянная времени (электрическая инерция) больше таковой АКБ, что очень хорошо по безопасности пользования. «Лепить» самодельный ИБП ни в коем случае не надо, его постоянная времени по выходу на 2 порядка меньше, чем у АКБ. Самодельный ИБП для ЗУ без сложных встроенных схем защиты способен стать причиной разного рода нештатных ситуаций. Помните – кипение электролита это туман и брызги крепкой ядовитой кислоты! А если АКБ с герметичными банками, то возможен и ее взрыв!
ИП ЗУ состоит из понижающего трансформатора и выпрямителя. Сглаживающий фильтр для зарядки АКБ не нужен. Трансформатор ИП ЗУ рекомендуют искать силовой с накальными обмотками от старых ламповых телевизоров – ТС-130, ТС-180, ТС-220, ТС-270. По мощности они годятся с избытком, но, во-первых, от влаги никак не защищены, в гараже могут и не перезимовать. Во-вторых, специалисты по вторичным металлам прекрасно знают, сколько выручки дает ТС, и найти их становится все труднее.

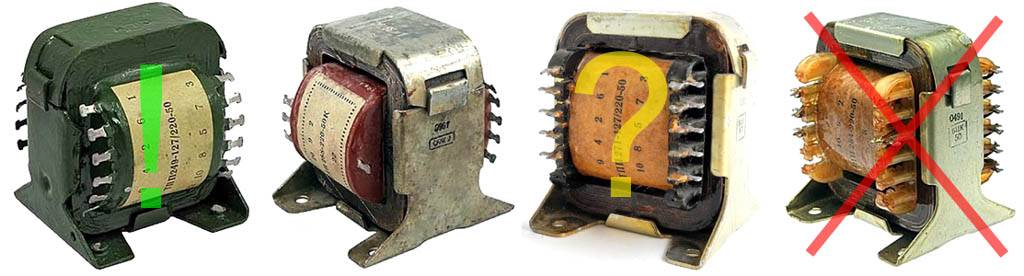

Понижающие трансформаторы типов ТП и ТПП
Если нет желания и/или возможности рассчитать и намотать трансформатор самому, для ИП ЗУ лучше будет купить трансформатор ТП или ТПП, они дешевле, чем ИБП б/у. Мощность – от 50 Вт, ее указывают последние 2 цифры в обозначении типономинала, напр. ТПП 36-220-80. 3 цифры в середине – рабочее напряжение первичной обмотки, а первые 2 или 3 кодируют количество и напряжение вторичных обмоток, оно 6,3 или 12,6 В на обмотку. Предпочтение следует отдавать трансформаторам в паровлагозащищенном исполнении («зеленым», слева на рис.), они способны неограниченно долгое время работать в атмосфере с влажностью 100% и примесями химически агрессивных паров. Трансформатор с обмотками на каркасе из плавкого пластика (справа) – вариант на самый крайний случай. Такие не рассчитаны на эксплуатацию в условиях ЗУ: работу свыше 50% времени использования на полной мощности с систематическими перегрузками по току. Вдруг берете такой, его мощность нужна от 120 Вт.

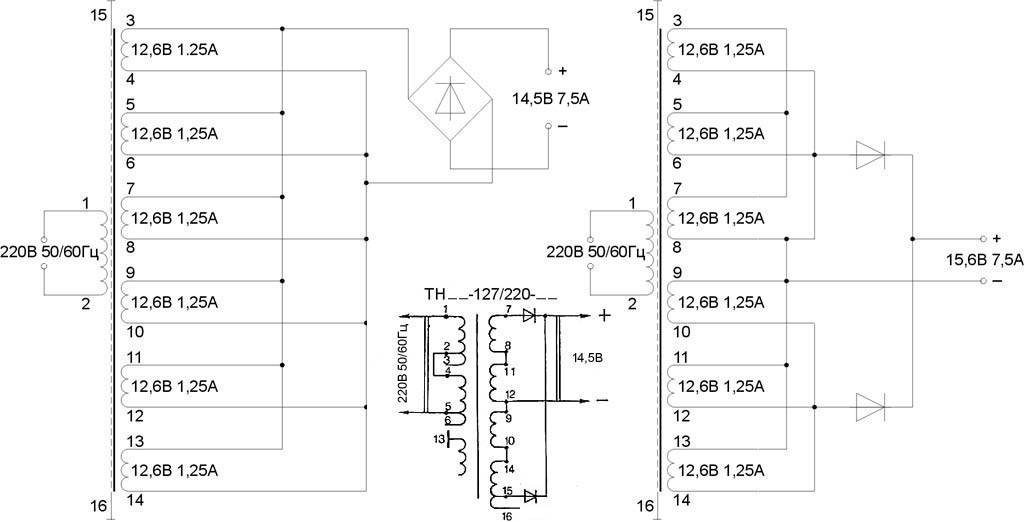

Типовые схемы соединения обмоток ТП и ТПП на 12,6 В под выпрямление мостом или двухполупериодное со средней точкой даны на рис. слева и справа:
Схемы соединения обмоток типовых трансформаторов питания
У конкретного экземпляра они могут отличаться, т.к. производители вправе произвольно менять разводку выводов по ТУ заказчика. Остатки идут в продажу, а выпуск особо популярного типономинала может быть продолжен для рынка. Поэтому, приобретая ТП или ТПП, сверяйтесь со спецификацией к нему; если ее нет, придется вызванивать обмотки. Общие правила разводки выводов и соединения обмоток ТП/ТПП такие:
- Сетевые (первичные) обмотки выводятся на первые номера.
- Межобмоточные экраны выводятся на последние номера.
- Для соединения обмоток в параллель нечетные выводы соединяются с нечетными; четные – с четными.
- Для последовательного соединения обмоток нечетные выводы соединяются с четными.
Вариант подешевле – присмотреть на железном базаре старый накальный трансформатор ТН; система обозначений аналогична ТП/ТПП. «Кладоискатели» до ТНов не охочи: возни с разборкой много, медяшки мало. Типовая схема включения ТН для ЗУ дана на врезке в центре рис. Переключать, для повышения выходного напряжения, нижний по схеме диод с вывода 15 на 16 нельзя, нарушится симметрия обмоток!
Выпрямитель Шоттки
Выходные напряжения на схемах выше даны для входного (сетевого) 220 В. Если оно упадет, пойдет недозаряд. Вместе с тем, поскольку АКБ на заряд от внешнего ЗУ ставят холодной, остается некоторый запас на увеличение напряжения заряда; его возможно использовать полностью, если ЗУ с защитой. В таком случае выпрямитель нужно делать со средней точкой на сборке диодов Шоттки – выходное напряжение увеличится прим. на 0,6 В.
Современные диоды Шоттки с платиновым барьером для использования в ЗУ АКБ вполне пригодны, см. спецификацию на рис.:

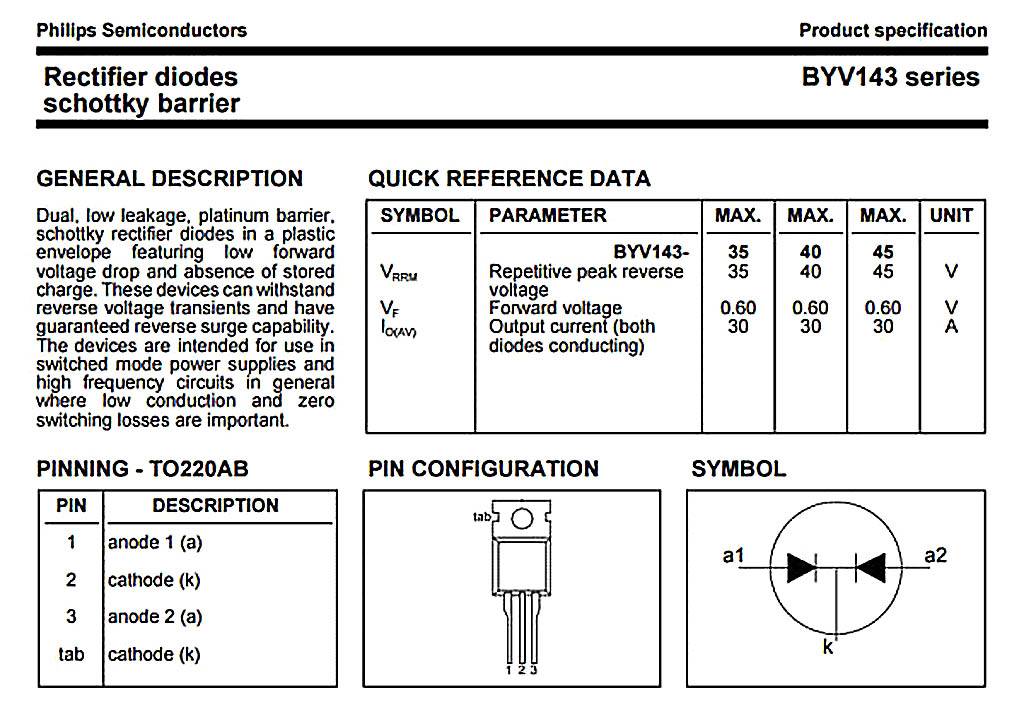

Спецификация на сборку диодов Шоттки для выпрямителя зарядного устройства автоаккумулятора
Кроме того, на сборку из пары диодов Шоттки нужен радиатор от 50 кв. см, а каждому обычному, с p-n переходом, на ток до 10 А – от 100 кв. см. Брать сборки Шоттки нужно с максимальным обратным напряжением от 35 В и пиковым прямым током от 30 А, т.к. в схеме выпрямителя со средней точкой соотв. величины достигают 1,7 амплитудного значения напряжения вторичной обмотки и 2,4 выпрямленного тока (31 В и 24 А при 12,6 В и 10 А; начальный пиковый ток заряда полностью разряженной АКБ на 60 А/ч – 10 А).
