Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

Сделать это можно двумя способами:
переделать систему TN-C на систему заземления TN-C-S;
произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

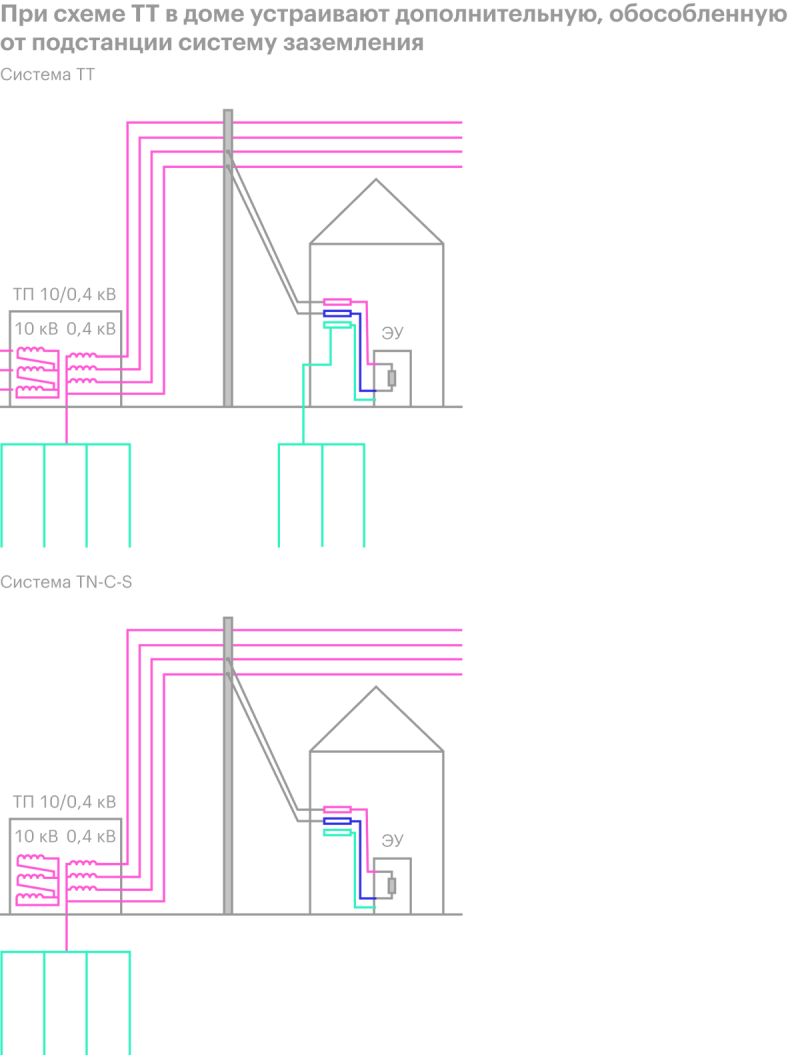

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.
Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Устройство заземления на улице у дома

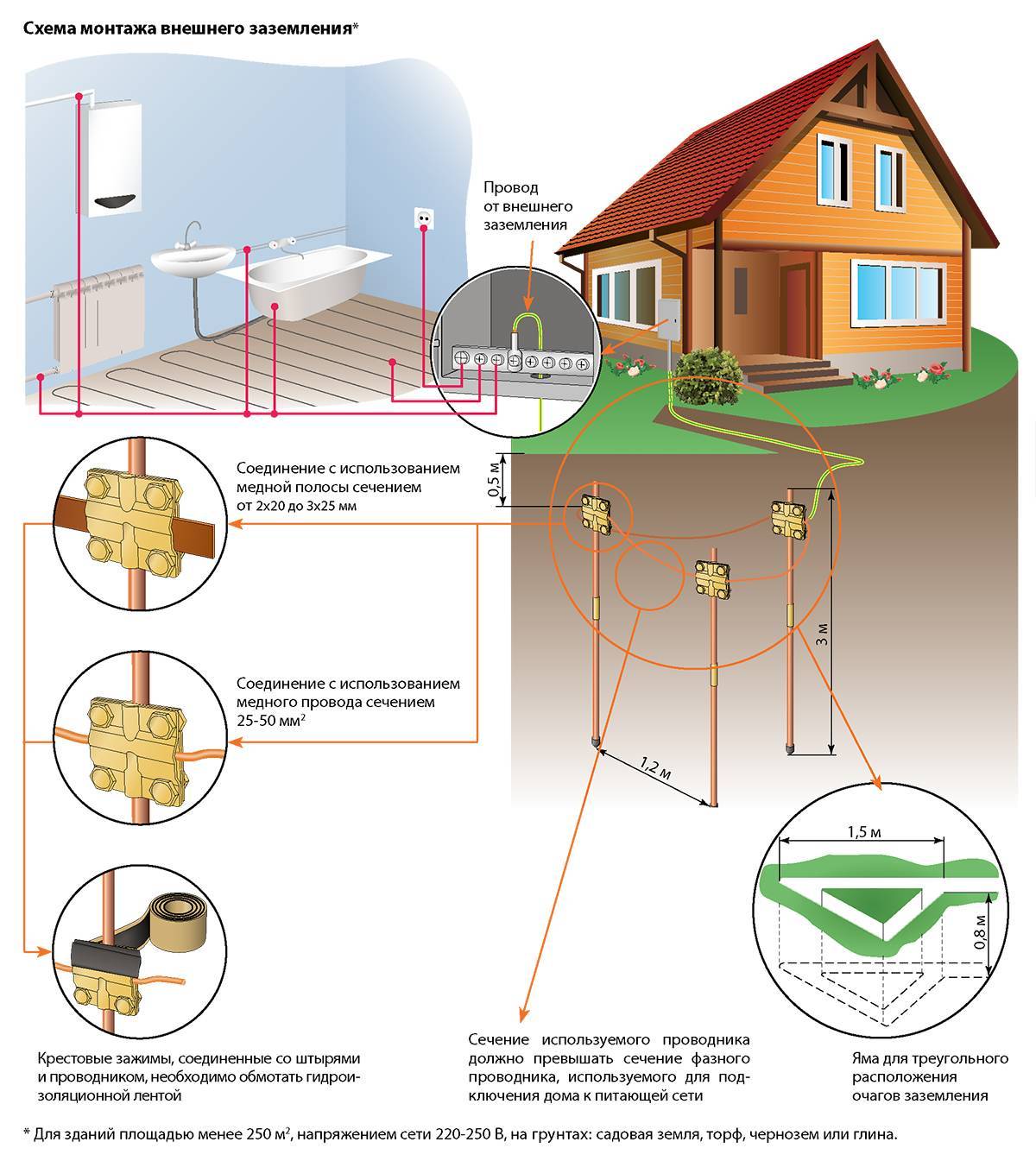

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

металлический уголок размерами 50х50х5 мм;
стальная лента шириною 40 мм и толщиною 4 мм;
металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

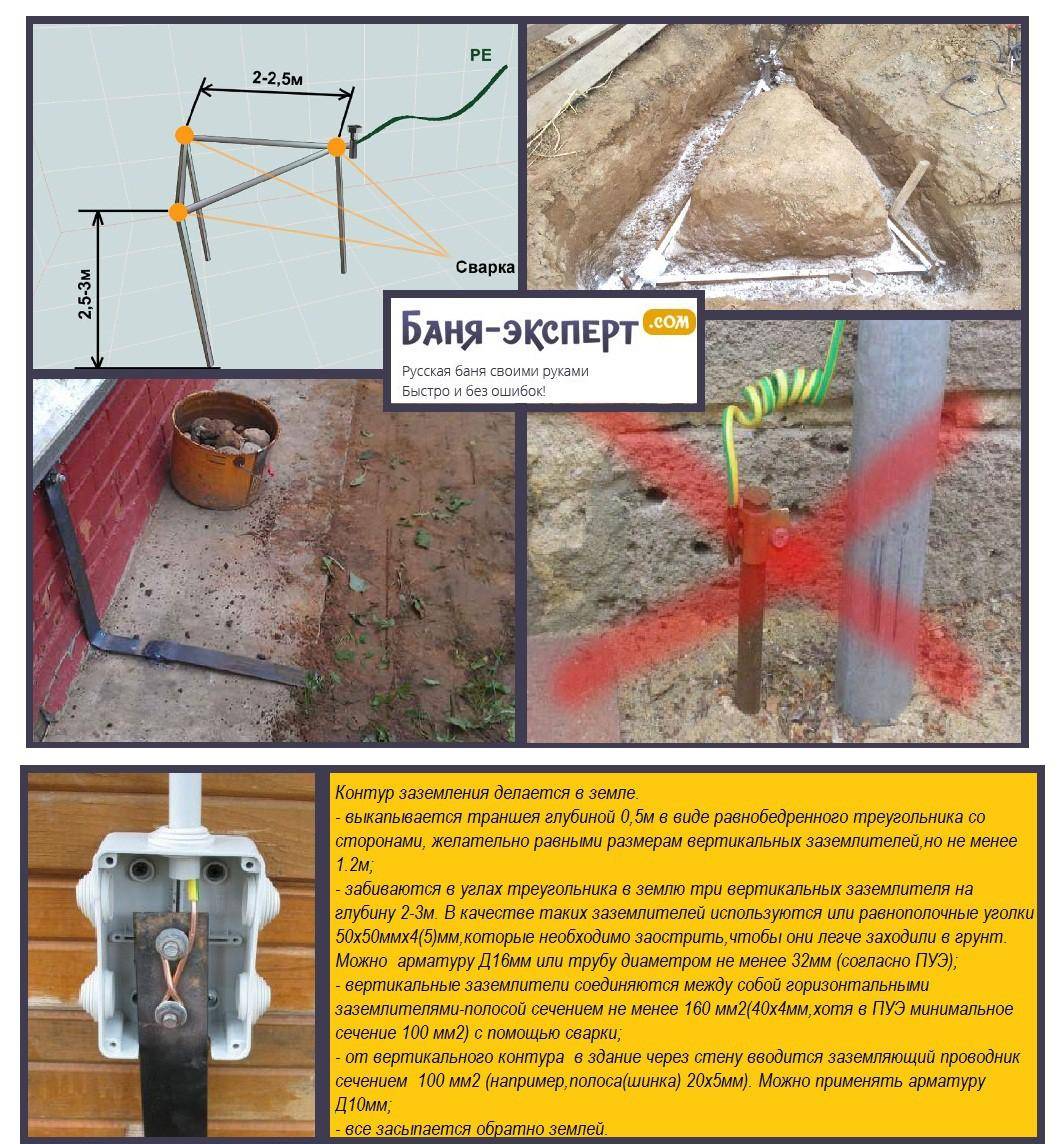

Устройство контура заземления

Требования к заземлению и занулению определяются в ПУЭ Глава 1.7 . Также перед организацией защитного контура рекомендуем изучить ГОСТ Р 50571.5.54-2013 .

Контур заземляющего устройства представляет из себя электроды, вкопанные в землю и соединенные между собой электродом – стержнем из металла или металлической полосой. Обычно заземляющий контур делают в форме треугольника или квадрата. На фото показано, как устанавливать заземлители в траншею.

При устройстве заземления вертикальные заземлители должны закладываться на глубину 0,5-0,6 м от уровня планировочной отметки земли и выступать от дна траншеи на 0,1-0,2 м. Расстояние между электродами 2,5-3 м. Горизонтальные заземлители и соединительные полосы между вертикальными заземлителями укладывают в траншеи глубиной 0,6-0,7 м от уровня планировочной отметки земли.

Контур заземления соединяется в двух местах с помощью заземляющих проводников с внутренней заземляющей сетью дома. Она может быть выполнена так, как показано на этом фото:

На фото видно, что заземляющая полоса жестко прикреплена к стене. Заземляющие полосы можно прикрепить дюбелями или строительно-монтажным пистолетом непосредственно к стене или с использованием промежуточных деталей. Пистолетом пристреливаются полосы из листовой или полосовой стали толщиной до 6 мм. Основанием должен быть бетон или кирпич.

Далее мы предоставим к Вашему вниманию описание, как пошагово устроить заземление в своем доме.

Требования к контуру заземления в частном доме

Помните курс школьной физики? Ток стремится в направлении наименьшего сопротивления. Если нарушить изоляционный слой в токопроводящих устройствах, энергия будет идти туда, где сопротивление будет ниже. Так в электроприборе происходят пробои на металлический корпус. Совсем необязательно, что прибор при этом перестанет работать, но вот его владелец непременно получит разряд, едва прикоснувшись к корпусу.

Чтобы минимизировать возможные последствия, нужно дать энергии найти выход и снизить напряжение. В нашем случае эту задачу выполняет контур

Что является заземляющим контуром? Для выполнения своей задачи он должен быть выполнен из материала, легко проводящего электрический ток. Отличный вариант – омедненные стальные детали, они прослужат довольно долго, так как слабо подвержены коррозии.

Почему лучше всего использовать металлический уголок, а не, например, трубы? Можно и трубы, но уголок легче забивать в землю. Именно забивать, так как его поверхность должна плотно контактировать с грунтом для эффективной работы. Трубу забить сложнее, но если нет под рукой уголка, сойдет и она или даже толстая гладкая арматура.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

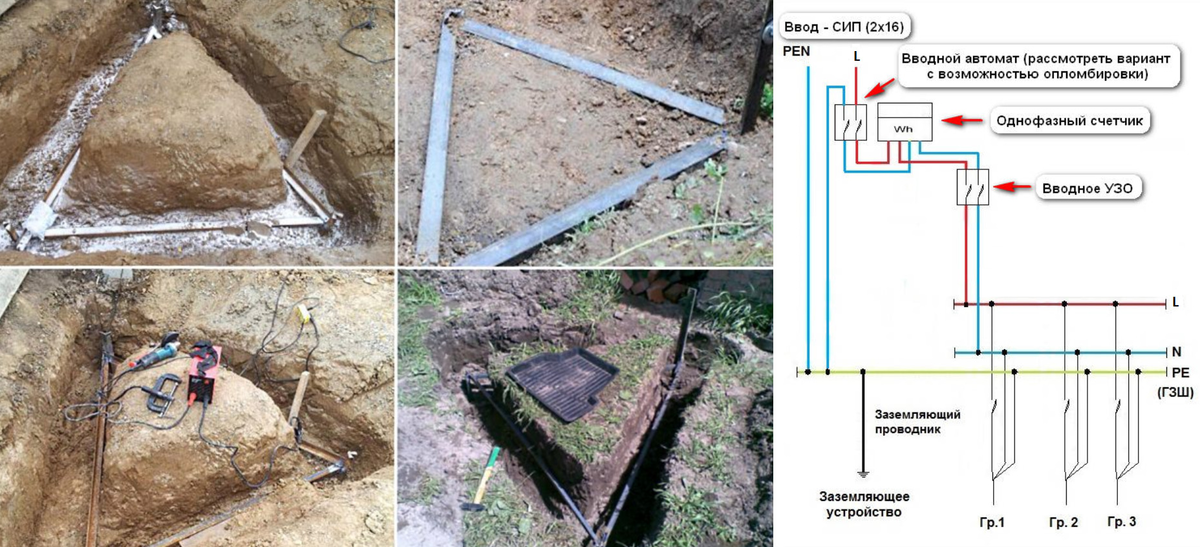

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Какие типы есть

Прежде всего, необходимо понимать, заземление какого назначения нужно смонтировать. Решающим фактором в принятии решения станет класс напряжения в частном доме (220 В или 380 В).

По своему назначению заземление существует двух типов: защитное и рабочее.

Рабочее — выполняется с целью предупреждения внезапного повышения величины напряжения в электроприборах бытового назначения. Такое может случится в следствии нарушения изоляции обмоток трансформатора. А также такой тип заземления защищает электроприборы от попадания молнии в конструкцию здания. В таком случае весь заряд уходит в землю .

Защитное заземление — осуществляется за счёт принудительного соединения корпуса электроприбором с землёй через проводник.

Для следующих бытовых приборов должно быть предусмотрено защитное заземление:

стиральная машина — её корпус имеет относительно большую электрическую ёмкость из-за эксплуатации в условиях повышенной влажности.
микроволновая печь — основной рабочий элемент печи — магнетрон. Он имеет большую мощность. Если контакт с заземлением в розетке плохой, то может возникнуть возрастание уровня магнитных излучений. Многие производители микроволновых печей оборудую клемму — заземлитель на тыльной стороне печи.

Для контакта заземляющего проводника в сети и электроприбора современные розетки оборудованы заземляющими контактами.

Заземление в бытовой электросети

Для обеспечения заземления существует шесть систем заземления. В отдельных строительных сооружениях, в частности, жилых домах используют две основных системы заземления.

Система TN-S-C — рекомендована для внедрения в последние годы. Выполнена такая схема с глухозаземлённой нейтралью на подстанции. Оборудование в этом случае имеет непосредственный контакт с землёй. К самому же потребителю земля (РЕ) и нейтраль/ноль (N) ведётся одним проводником (PEN). На входе в электросеть частного дома такой проводник разделяется на два независимых проводника.

Такая система не предусматривает обязательной установки устройства защитного отключения (УЗО). Защита осуществляется автоматическими выключателями.

Недостаток такой системы — при повреждении или отгорании проводника PEN на протяжении участка подстанция/дом, появляется фазное напряжение на заземляющей шине дома. Такое напряжение ничем не отключается. Исходя из этого ПУЭ регламентирует жёсткие требования к такой линии: проводник PEN должен быть обеспечен механической защитой, а теже должно быть оборудовано периодическое местное заземление на опорах линии электропередач.

Многие линии электропередач, особенно в сельской месности, не удовлетворяют вышеуказанным условиям. Для такого случая рекомендована другая система заземления — система ТТ.

Принципиальная схема

Такая система заземления реализована за счёт отдельно идущего провода от заземляющего контура к вводному щитку постройки, а не от трансформаторной подстанции. Эта система более устойчива к повреждениям защитного проводника, но требует установки УЗО. Без оборудования системы такими устройствами, защита от поражения электрическим током отсутствует. В связи с этим ПУЭ рекомендует такую систему только как дополнительную к системе TN-S-C. (Если линия не соответствует требованиям системы TN-S-C).

Общий вид

Применение естественного заземления

Согласно правил устройства электроустановок (ПУЭ), устройство заземления в условиях садоводческого товарищества ничем не отличается от аналогичного в условиях коттеджного поселка. Если Вы не находите никакой разницы в ситуации, рекомендуем ознакомиться с правилами обустройства заземляющего контура. Мы же попытаемся обнаружить обстоятельства, упрощающие задачу для дачника.

Приятная новость №1: если мы не пользуемся электроэнергией на даче зимой, не следует беспокоиться о том, что сопротивление заземления заметно увеличивается при замерзании грунта. Таким образом, обеспечив сопротивление 4Ом в условиях лета, нет смысла его проверять в зимний период.Если не учитывать глубину промерзания почвы, можно выполнить много заземляющих электродов, но небольшой длины. Таковое желание точно возникнет в условиях каменистой почвы.

Приятная новость №2: на дачном участке велика вероятность наличия так называемого естественного заземления, к которому нужно только подключиться. Например, это может быть:

металлическая труба водозаборной скважины;
металлический цельносварной водовод, уложенный в грунт;
стальные трубы забора;
прочие железобетонные и металлические конструкции в земле;
армированный фундамент постройки.

Последний вариант очень удобен: надо просто приварить шину заземления к арматуре фундамента. Это возможно сделать только во время его обустройства, причем отдельные металлические элементы должны быть также соединены с помощью сварки.

Все прочие варианты естественного заземления доступны, необходимо только правильно подсоединиться и проверить сопротивление растеканию тока в земле. Последнюю операцию следует выполнить с помощью специалиста, который имеет специальный прибор. С этим человеком как раз и следует проконсультироваться: можно ли применять выбранный объект в качестве заземления.

При подключении к естественному заземлителю из стали к нему необходимо приварить болт диаметром 8-10мм. На болт следует навернуть две гайки с двумя шайбами. Между шайбами зажимают защитный проводник сечением не мене 10мм2. Если в качестве элементов заземления используется металлический забор, придется приварить болт к каждому столбу и подключить ко всем столбикам один непрерывный провод защиты.

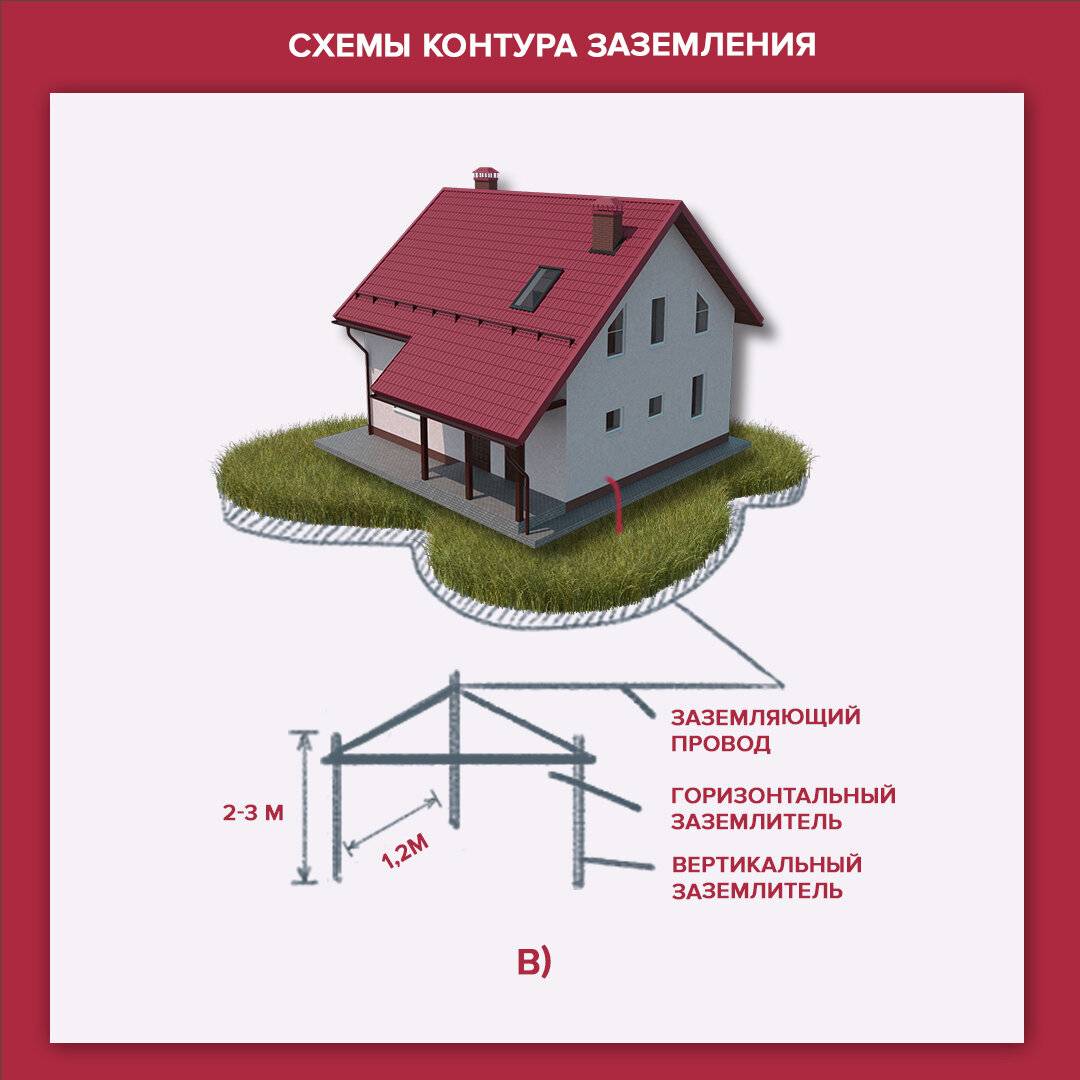

Конструкция заземляющего контура

Данная система, предназначенная для частного дома, включает такие элементы:

контур из стальных или медных стержней, заглубленных в грунт;
шина, ведущая от контура внутрь здания и подключенная к корпусу щитка либо распределительной пластине;
домовая проводка с заземляющей жилой.

Разводки электричества по комнатам мы не касаемся, поскольку считаем, что она уже сделана. Теперь нужно своими руками смонтировать контур заземляющего устройства и подвести от него проводник к щитку, как изображено на схеме. Напомним, что сопротивление системы не должно превышать 30 Ом, а подземной части – 4 Ом. Добиться указанных значений не так просто, ведь на характеристики заземляющего устройства оказывает влияние множество факторов – состав почвы и ее влажность, а также сечение и длина проводников.

Если на вашем участке обычные глинистые грунты, то можно взять за основу любую из 3 конструкций:

Металлические стержни длиной 2,5—3 м в количестве 3 шт. вертикально погружаются в землю с шагом, равным их высоте. Между собой заземлители соединяются горизонтальным проводником.
Те же 3 штыря располагаются в форме треугольника. Оптимальный размер его сторон равен длине вертикального стержня, минимальный – 1,5 м.
Глубоко в землю забивается единственный электрод, состоящий из нескольких секций, стыкующихся в процессе погружения.

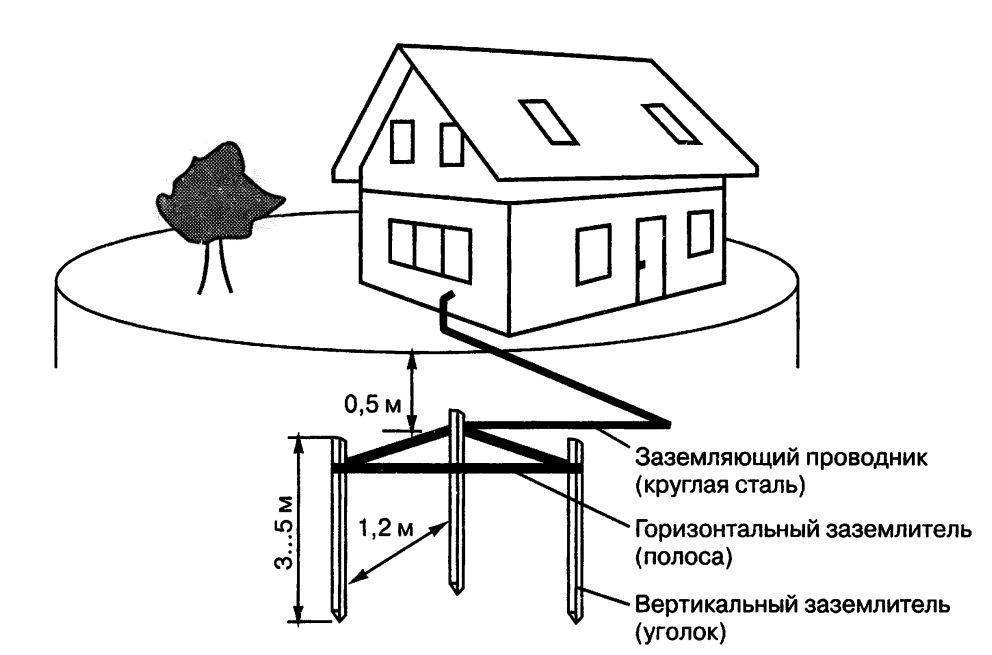

Схема заземляющего устройства в виде треугольника

Детали контура можно сделать из следующих материалов:

обычный «черный» металлопрокат;
оцинкованная сталь;
медь.

Наиболее долговечны заземлители из меди, они же самые дорогие. Продаются комплектами, куда входят не только стержни, но и соединительные муфты из бронзы с болтами. Для удобства забивки штыри снабжены острыми и плоскими наконечниками.

В качестве недорогих вариантов для вертикальных электродов используется уголок 50 х 5 мм или круг диаметром 16 мм из черного металла, реже — круглые и профильные трубы. Горизонтальный заземлитель – стальная полоса 40 х 4 мм либо круг (катанка) диаметром 10 мм. Минимальные сечения заземляющих проводников из различного металлопроката указаны в таблице:

Для ввода в дом обычно применяется стальная шина шириной 40 либо 50 мм с толщиной стенки 5 мм. Чтобы не допустить ошибок при подборе материалов и последующем монтаже заземления на даче, предлагаем просмотреть видео:

https://youtube.com/watch?v=OWmyC8hspOs

Схемы заземления

Системы заземления различаются по типам и способам подключения нулевого проводника.

Нулевые проводники бывают трех типов:

N — функциональный ноль.
PE (Protective earth) — защитный ноль, или заземление.
PEN — совмещение функционального и защитного нулевых проводников.

Если от опоры на улице в дом идут два провода, то один из них — это L, фаза, а второй — PEN, защитный и рабочий ноль. Фазный провод обычно белого цвета, нулевой — синего. В трехфазной сети будет четыре провода: три фазы и PEN-проводник.

Если проводов от опоры к дому три в однофазной или пять в трехфазной сети, то защитных проводников два: N — функциональный, или рабочий, ноль (провод синего цвета) и PE — защитный ноль, провод желто-зеленого цвета.

Система TN-C. Рабочий ноль N и PE-проводник в этой системе совмещены в один провод. Рабочий ноль N подключен к контуру заземления рядом с трансформаторной подстанцией.

При TN-C в банях и влажных помещениях дома электроприборы нужно заземлять отдельно. То есть, например, ставить розетку с заземляющим контактом для стиральной машины и от этой розетки прокладывать отдельный провод на вкопанный в грунт контур заземления.

️ Схему TN-C считают небезопасной и почти не используют.

Система TN-C-S. На пути от трансформаторной подстанции до ввода в здание нулевой рабочий N и защитный проводник PE совмещены. На вводе в здание PEN разделяется на отдельный нулевой N и защитный проводник PE. В щитке шина заземления и нулевая шина объединяются перемычкой.

Главный недостаток системы в том, что она не защищена от обрыва или отгорания нуля на пути от подстанции к вводу в дом. Это особенно опасно на старых сетях, когда по столбам идет не один СИП-кабель, где все жилы перекручены, а несколько отдельных проводов.

Если, например, дерево упадет на нулевой провод и оборвет его, на заземляющей шине PE в доме появится напряжение. Все заземленные металлические корпуса приборов окажутся под напряжением. Например, корпус бойлера в котельной или металлической печи в бане. То же самое случится, если на улице перехлестнутся нулевой и фазный провода. Ноль на подстанции отгорит, а на контуре заземления появится ток.

Система TN-C-S — основная для любых зданий. Она считается самой надежной.

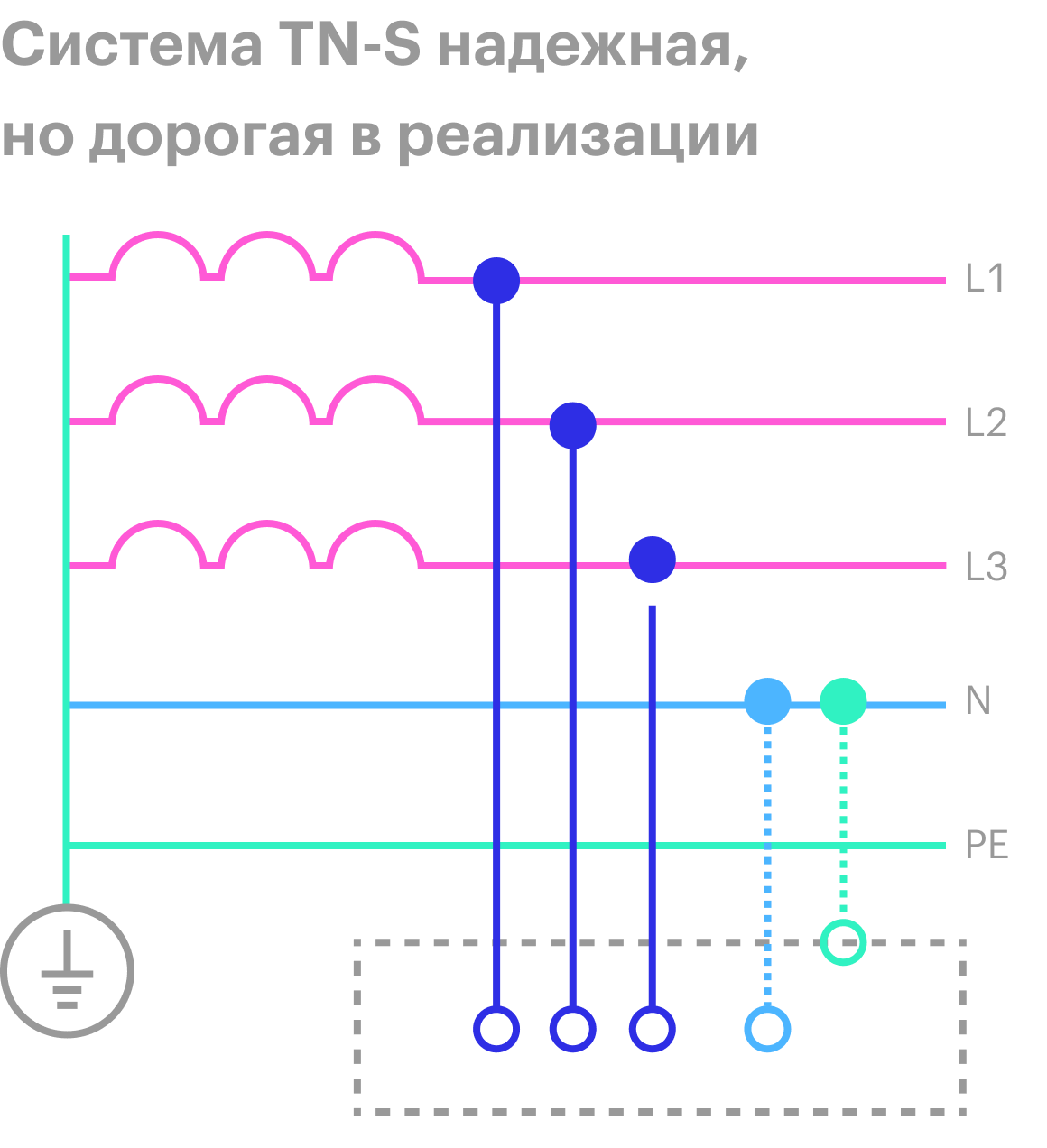

Система TN-S. Это модификация системы TN-C-S. В ней рабочий N и защитный PE ноль разделили еще на подстанции. В трехфазной сети на всем участке линии пять проводов, к дому подходит тоже пять: три фазы, ноль и земля.

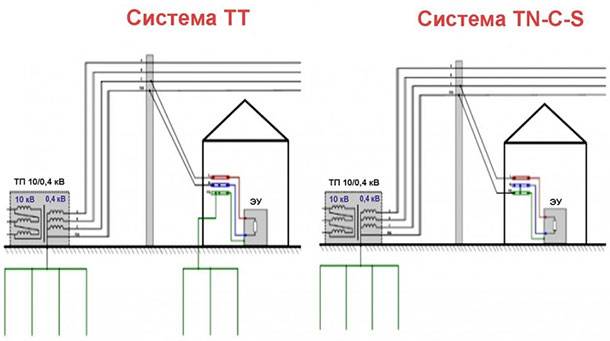

Система TT. Это, возможно, самая популярная система для заземления частных домов. В дом при трехфазном вводе приходит четыре провода: три фазы и рабочий ноль. В самом доме устраивают независимую от подстанции систему заземления: в грунт забивают штыри, провод от них выводят на шину заземления в щитке. С ней соединяют корпуса приборов. Таким образом, при применении системы ТТ заземление дома и подстанции никак не соединено.

При организации схемы ТТ обязательно используют устройства защитного отключения — УЗО. Ставят вводное УЗО с уставкой — пороговым значением силы тока, при котором УЗО срабатывает, — 100—300 мА. Это так называемое противопожарное УЗО, которое защищает от утечки тока. На линии электроприборов ставят УЗО на 10—30 мА. УЗО обязательно совмещают с автоматическими выключателями, которые защищают линию от короткого замыкания и перегрева.
