Желонка своими руками (чертежи и фотографии)

Желонка своими руками

Как сделать желонку самому, таким вопросом задаются многие домовладельцы желающие провести нужные манипуляции с минимальными затратами денежных средств. Для проведения таких работ необходимо запастись:

• трубой;
• клапаном;
• толстой проволокой;
• сваркой;
• тросом из металла.

При изготовлении своими руками желонки для скважины первоначально берутся за поиск основы – трубы нужного диаметра.

Желонка для бурения скважин может изготавливаться с разными клапанами:

• плоский;
• шариковый.

В зависимости от назначения устройства монтируют соответствующую по форме деталь. Рассмотрим, как смастерить своими руками желонку для чистки скважины.

Желонка с шариковым клапаном своими руками без токарных работ

Шаровая желонка своими руками – это воронковидная конструкция с шариком в устье. Самой сложной задачей при ее конструировании является поиск подходящего шарика. С его помощью должно затыкаться отверстие с загрязненной водой. Кроме этого, он должен быть тяжелым, чтобы при ударе желонки клапан надежно замыкался. Чтобы заполучить данный шарик можно:

• смастерить его из подручных материалов;
• поискать готовый в старом металлоломе;
• сделать соответствующий заказ у мастера-токаря.

Последний вариант весьма затратен, а второй – слишком долгий! Остается смастерить шарик самим, а для этих целей необходимо:

• резиновый (пластмассовый) мяч;
• водостойкий клей;
• свинцовая дробь.

Острым предметом режут мячик на две половины, заполняя каждую клеем и дробью. Как только клей высохнет обе половинки прислоняют друг к другу, чтобы получился «новый мяч». Далее их склеивают между собой и отшлифовывают. Шарик для внутренней части желонки готов!

Величина готового шара должна составлять не менее 65% диаметра трубы-обсадки. Толстая шайба из металла является вторым элементом шарового клапана желонки для скважины. Здесь делают углубление под полученный «мячик» в виде воронки.

Желательно первоначально изготовить шар, после чего приступать к монтажу шайбы (посадочного места), чтобы их размеры соответствовали друг другу. Шарику мастерят специальных размеров «седло» с порами, закрывать которое и будет «металлический мяч». Клапанная дырка должна быть значительных размеров для проникновения внутрь больших объемов грунта.

Как сделать желонку самому дома

Описанную конструкцию для скважины можно изготовить самостоятельно в домашних условиях. Для начала определяются с размером трубы – длинная для бурения, короткая – для чистки.

После выбора трубы и изготовления с приваркой клапана приступают к заточке нижних сторон конструкции

Острые края – полезные приспособления, с помощью которых можно осторожно убирать грязь со стенок шахты. Желательно производить одностороннюю заточку с внутренних сторон. Заточенные нижние края желательно закалить нагреванием, для предотвращения их быстрого затупления, происходящего от пород

Заточенные нижние края желательно закалить нагреванием, для предотвращения их быстрого затупления, происходящего от пород

Некоторые домовладельцы предпочитают приваривать металлические куски либо заостренные прутья к краям полученной установки. Это позволяет легче проводить рыхление породы

Заточенные нижние края желательно закалить нагреванием, для предотвращения их быстрого затупления, происходящего от пород. Некоторые домовладельцы предпочитают приваривать металлические куски либо заостренные прутья к краям полученной установки. Это позволяет легче проводить рыхление породы.

В верхней части конструкции крепят петлю, чтобы фиксировать металлический трос. Данную петлю приобретают готовой либо мастерят из толстой металлической проволоке. Петля должна крепиться таким образом, чтобы трос всегда был вертикален. Наличие перекосов движения снаряда может повредить стенки обсадной трубы. Также такие «косые движения» приводят к заклиниванию устройства.

В верхней части крепят сетку из металла не больших отверстий для предотвращения спонтанного вылета шара из просвета скважинной желонки. Альтернативой металлической сетки является проволочная решетка. На заключительном этапе крепят металлический канат к устройству.

Пример самостоятельного изготовления желонки:

Прочистка скважины желонкой

Учитывая, что вес устройства немаленький, желательно использовать ворот для подъема желонки. Сама же очистка выполняется по такому алгоритму:

• подъемный ворот устанавливается над скважиной, желонка прикрепляется к тросу;
• нужно проверить качество крепежа и крепость троса – если труба оторвется, достать ее из скважины будет проблематично;
• труба опускается до самого дна;
• после этого, она поднимается на 1-2 метра и отпускается в свободное падение;
• для того чтобы емкость полностью наполнилась водой, нужно сделать 2-3 таких броска;
• при помощи ворота, желонка поднимается наверх;
• из трубы вычищается грязь и операция повторяется.

После того, как в трубу перестают попадать отложения очистку можно прекращать. Осталось только хорошо прокачать скважину насосом.

Схема прочистки скважины желонкой

Технология изготовления

Схема изготовления зависит от разновидности оборудования.

Изготовление желонки с шаровым клапаном

Бурение скважины желонкой с шаровым клапаном более простое и удобное. Для изготовления такого оборудования потребуются:

стальная труба;

Диаметр трубы для изготовления корпуса желонки должен быть на 2 – 3 см меньше диаметра обсадной трубы скважины. Оптимальная длина трубы составляет 80 – 100 см.

• воронка;
• листовой металл;
• стальной шар, подходящий по диаметру;
• металлический трос или прочный канат для подъема оборудования.

Из инструментов потребуются:

• болгарка;
• сверлильный станок (возможно использование дрели);
• сварочный аппарат с набором электродов.

Процесс изготовления оборудования следующий:

1. на первой стадии разрабатывается чертеж конструкции, что позволяет избежать большого количества ошибок при дальнейшем изготовлении;
2. из листового металла сооружается посадочное место для шара, которое одновременно является переходником для трубы. Для этого:

• в центре листа проделывается отверстие, размерами чуть более диаметра шара;
• из листа изготавливается воронка, широкая часть которой равна диаметру трубы, предназначенной для изготовления корпуса желонки;
• стыковочный шов проваривается;
• корпус изделия зачищается от заусенцев и остатков сварки;

Посадочное место для шара

1. в основании трубы, предназначенной для корпуса желонки, изготавливаются зазубрины;

Достаточно изготовить зубья высотой 3 – 4 см.

Изготовление зубьев для бурения

1. на высоте в 3 – 4 диаметра шара устанавливается ограничитель хода. Самый простой и быстрый способ изготовления ограничителя заключается в просверливании на трубе отверстия и установки обыкновенного болта;
2. воронка стыкуется с трубой методом сварки;
3. в боковой части корпуса проделывается отверстие, предназначенное для облегчения выемки грунта (ила);
4. изготавливается крепление для троса. Возможны два варианта крепления:

• приваривание проушин;
• просверливание отверстий;

Изготовление крепежных элементов для троса

1. по бокам привариваются несколько крюков, которые потребуются для извлечения оборудования из обсадной трубы в случае обрыва троса.

Более подробно процесс изготовления желонки с шаровым клапаном представлен на видео.

Изготовление желонки с плоским клапаном

Процесс изготовления желонки с плоским клапаном отличается исключительно технологией производства запорного элемента. Клапан можно изготовить:

• из листового железа;
• из пластика;

Виды клапанов

Клапан из пластика менее прочный и долговечный и не может использоваться при необходимости бурения/углубления скважины. Устройство допустимо только для проведения работ по очистке.

Изготовление металлического клапана в виде отдельной вставки производится по следующей схеме:

1. в кусок трубы высотой 10 – 15 см и диаметром, соответствующим диаметру трубы, предназначенной для корпуса желонки, вставляется отрезанный по соответствующим размерам лист металла;
2. производится фиксация металла пружинными петлями с помощью сварки.

Схема изготовления желонки с плоским металлическим клапаном

Пластиковый клапан изготавливается в следующей последовательности:

1. в нижней части трубы просверливается сквозное отверстие, в которое вставляется болт;
2. из пластика вырезается овал, меньшая сторона которого равна диаметру трубы желонки, а большая больше диаметра трубы на 2 см;
3. производится фиксация пластиковой пластины к болту, например, при помощи прочной проволоки.

Самостоятельное изготовление желонки позволяет не только сделать прочный инструмент, но и значительно сократить денежные расходы. Средняя стоимость комплектующих для оборудования варьируется в пределах 1 000 – 3 000 рублей, а стоимость готового инструмента начинается от 18 000 рублей.

Желонка буровая и особенности ее использования на разных грунтах

Проведение буровых работ желонкой по популярности стоит на последнем месте — процесс трудоемкий, длительный и малоэффективный, неприемлемый для больших расстояний. Если абиссинскую скважину глубиной до 30 м частники бурят в течение светового дня, то специальной заводской буровой желонкой без применения спецтехники проходят около 1 м в час.

В бытовых условиях самодельной желонкой ударного принципа действия (ее бросают с высоты в шахту) можно пробурить мелкую скважину глубиной около 10 м, если сделать более сложную конструкцию с вращением трубы и подачей воды в канал, достигают глубин до 20 м.

Заводская желонка для ручного бурения скважин на воду по конструкции не сильно отличается от бытовой лепестковой, основная разница заключается в методе освобождения от поднятого грунта и наличии системы труб, с помощью которых производится вращение и опускание на большую глубину. При проведении буровых работ желонкой с увеличением глубины к ней последовательно подсоединяют трубы на резьбу или через втулки со сквозными диаметральными отверстиями. Через аналогичные отверстия производится вращение трубопровода, приваренного к желонке, толстым прутом вокруг его оси. Для освобождения от грунта, клапанная часть отделяется от основной и грязь выливается через нижний торец без переворачивания корпуса.

Разновидности буровых желонок

Бурение с помощью желонки в различных грунтах имеет следующие особенности:

• При наличии плывунов удобнее всего проходить их с помощью желонки. Для этого предварительно проделывает винтовым буром неглубокий канал и помещают в него обсадную трубу. Погружают в нее желонку и начинает проводить бурение, постоянно извлекая на поверхность грязевую массу от плывуна и одновременно углубляя обсадную трубу, оказывая на нее физическое давление. Таким образом, происходит бурение с одновременной установкой обсадной колонны, предотвращающей размывание скважинного канала поверхностными грунтовыми водами.
• Принцип работы желонки связан с извлечением на поверхность грязевой массы, поэтому при проведении буровых работ с одновременным монтажом обсадной колонны в случае сухого песчаного грунта, канал постоянно наполняют водой и затем извлекают наружу осадочную смесь.
• Мягкую глинистую породу не всегда рационально растворять водой. Иногда проще снять мешающий клапан и вкручивать в глину только полую трубу, при этом пластичная и липкая масса будет оставаться в трубе при подъеме на поверхность без присутствия клапана.
• Если при бурении на пути встречается слой гравия или щебня, обсадную колонну не забивают, а приподнимают немного вверх во избежание уплотнения каменной массы. Желонку вращают с оказанием меньшего давления на грунт, замедляя скорость проходки и немного увеличивая количество поданной в канал воды.
• Трубу поднимают после проходки 0,5 — 0,7 м, с углублением из-за возросшей массы конструкции интервал расстояний сокращают с учетом прилагаемых физических усилий.

Бурение скважины с помощью желонки

Механическая желонка — основной вариант ручной прочистки скважин при отсутствии погружного дренажного или вибрационного электронасоса, которые наиболее часто используют для прокачки заиленных скважинных источников. Желонку для скважины несложно изготовить по чертежам самому при наличии труб подходящего диаметра и металлических пластин, при этом можно обойтись без сварочного аппарата. Конструктивное исполнение желонки не рассчитано на проведение индивидуальных буровых работ кроме специальных случаев борьбы с плывунами, для этого намного проще воспользоваться обычным буром в сочетании с технологией гидробурения.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Конструкция желонки

• 1 Конструкция желонки
• 2 Как работает
• 3 Желонка своими руками
  • 3.1 Желонка с шариковым клапаном своими руками (без токарных работ)
  • 3.2 Как сделать желонку самому дома
• 4 Особенности использования на грунтах разных типов

Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.

Это самодельная желонка с плоским клапаном — один из вариантов его устройства

Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

Конструкции плоских клапанов для самодельных желонок

Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.

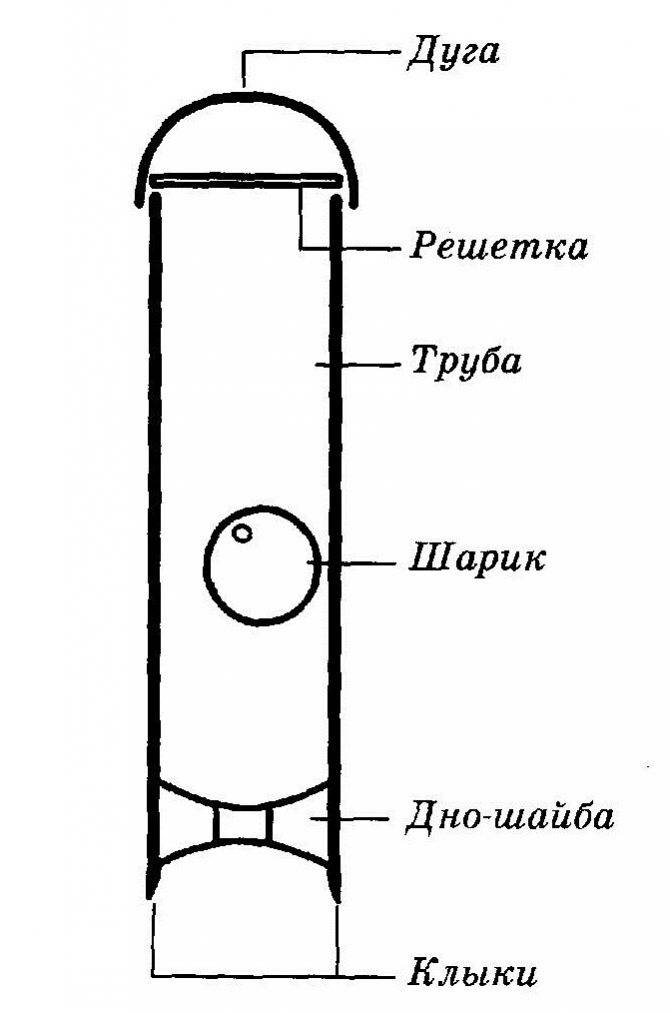

Конструкция желонки с шариковым клапаном

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал.  Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.

К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.

В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.

Возможно, вам будет интересно прочесть «Как сделать антенну для дачи своими руками».

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

• просто найти его среди старого металлолома, например, снять с большого подшипника;
• заказать изготовление нужной детали у токаря, который выточит шарик на станке;
• самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

С этим читают

Ручное бурение скважины под воду

Бурение скважины вручную только для неподготовленного человека покажется процессом крайне сложным, требующим больших физических затрат. При определенных знаниях и подготовке изготовить бур для скважины своими руками реально и посильно. В зависимости от условий залегания грунтовых вод можно воспользоваться несколькими способами самостоятельного бурения скважин.

Для проведения работ по бурению обычно приглашают специалистов, но при желании их можно выполнить самостоятельно

Ударный способ

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

• треноги, которую размещают над местом бурения;
• блока с лебедкой и тросом;
• забивного стакана, штанги;
• желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают. Операция повторяется до того момента, пока не будет достигнута необходимая глубина.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

• экономичный способ в финансовом отношении;
• ремонт и профилактику ручного бура производить несложно;
• оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
• способ применим в труднодоступных местах;
• эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

Ударно-канатная схема с желонкой и пробойным долотом

Виды конструкций клапана

Обратный затвор определяет эффективность очистки. Главная его задача – не препятствовать поступлению грунта или грязи в полость трубы при падении желонки и не дать им вылиться наружу при подъеме. Плотное прилегание клапана обеспечит захватывание плотных масс и загрязненной воды.

Лепестковый

Рабочая часть конструкции – один или два плоских лепестка. В изготовлении запирающей поверхности подходит листовой металл, пластик, жесткая резина. Одному лепестку нужна круглая заготовка, которая будет свободно проходить в отверстие трубы.

Лепесток подвижно закрепляют на внутренней стенке устройства. Его можно подпружинить, станет более надежное срабатывание.

Двухлепестковую заслонку делают из овальной заготовки, которую разрезают пополам по меньшей оси симметрии. Затем лепестки подвижно крепят на проходящую по центру трубы металлическую ось.

Лепестки работают по принципу дверки. При ударе о дно шахты грунт давит и открывает дверки. При движении приспособления вверх лепестки-дверки закрываются под весом попавшего в полость грунта.

Недостатки лепесткового затвора – быстрый износ и возможная поломка во время работы, в бурении подойдет только вариант с металлическими лепестками.

На заметку! Чтобы быстро восстановить лепестки, клапан делают в металлическом стакане, который крепится к основной трубе резьбовым соединением.

Запорным элементом такой конструкции выступает металлический шар. Во время гидроудара он поднимается, освобождая заборное отверстие изделия. При подъеме шар запирает вход сферической поверхностью. Внутри длинной трубы нужно предусмотреть ограничитель хода шара. Для этого используют приваренный палец, вкрученный болт или кусок арматуры. С таким приспособлением при подъеме желонки шар быстрее опустится и перекроет отверстие. В результате будет захвачено больше грунта или ила.

Достоинства шарового клапана – надежность работы, изделие не может выйти из строя, он подходит для работ по бурению и прочистке скважин.

Особенности бурения желонкой

Бурение с помощью желонки – популярный, хотя и довольно трудоемкий способ создания скважины. Не всякое устройство этого типа, пригодное для прочистки скважины, справится с выемкой большого количества плотного грунта. Для бурения следует использовать достаточно длинную желонку – около четырех метров.

Для бурения скважины желонкой используют довольно большие устройства, длиной до четырех метров. Применение таких тяжелых устройств требует специальной подъемной техники

Здесь уместнее разновидность лепесткового клапана, представляющая собой пластину, которая фиксируется специальной пружиной. С ее помощью в корпусе создается просвет, площадь которого почти равна площади среза желонки. Это позволяет пропустить в корпус желонки максимальное количество грунта за каждое погружение.

Вынимать плотный грунт из длинной и узкой желонки не всегда просто. Чтобы упростить эту задачу в верхней части трубы проделывают специальное окно, предназначенное для более эффективной и быстрой очистки устройства. Если бурить предстоит песчаные породы, освободить желонку будет проще.

Для бурения скважины с помощью желонки нужно устройство с большим просветом внизу и достаточно длинным корпусом, чтобы вынимать много грунта за один прием

При бурении желонкой разных типов пород есть свои особенности. Вот несколько полезных рекомендаций:

• На песчаных грунтах не следует погружать желонку более, чем на 10 см без обсадной трубы. Вообще обсадке положено на 10 см опережать желонку.
• При бурении песчаного грунта в ствол подают воду, чтобы дополнительно укрепить стенки.
• Если мокрый песок в процессе работ чрезмерно утрамбован и в желонку не попадает, используют специальное долото.
• Погружение обсадной трубы во время бурения выполняют постоянно.
• По плывунам используют желонку длиной два метра и более с надежным плоским клапаном и кожаным уплотнителем.
• Поднимая желонку на плывуне, нужно обсадную трубу не только опускать, но и проворачивать, эту работу удобнее выполнять вдвоем или втроем.
• Если обсадная труба не входит в шахту, ее опускают под давлением, для чего сверху ставят площадку, на которую кладут груз.
• При бурении слоев гравия и гальки иногда чередуют использование долота, которым разбивают крупные включения, и желонку для выемки разбитого грунта.
• На плотных отложениях желонку приподнимают всего на 10-15 сантиметров, а движения совершают часто.
• При проходке плотных пластов обсадку заглубляют гидравликой или кто-либо периодически стоит на площадке, установленной на обсадную трубу.
• Сухие слои смягчают, подавая в шахту воду.
• На очень мягких пластичных грунтах клапан не всегда нужен, порода остается в желонке и без него.
• Желонку необходимо поднимать после проходки каждых 0,5 – 0,7 м, чтобы не надорваться при подъеме заполненного до предела корпуса.

Как и при других методах бурения, используя желонку, следует учитывать индивидуальные особенности грунта, на котором выполняются работы.

Правильная стратегия и своевременное обсаживание стенок ствола обычно позволяет вполне успешно создать рабочую скважину.

Вам также может быть интересна информация о том, как промыть скважину после бурения.
