Как рассчитать толщину перегородки для стен
Расчет звукоизоляции производят, исходя из ширины профиля и прикрепляемых к обеим сторонам каркаса листов. Например, при ширине профиля в 10 см и удвоенного значения ГКЛ получится 12,6 см. При использовании тонких ГВЛ часто устанавливают арочный профиль с шириной 6,4 см. Теперь толщина гипсокартонной ширмы с изоляцией выйдет 7,4 см.
Допустимые нагрузки на перегородку
Формируя конструкцию для межкомнатных ширм, исходят из параметров профиля. Оптимальный размер – 12,5 см. При будущей нагрузке на каркас в 40–50 кг на 1 м² берут лист толщиной не более 1,6 см. Если на 1 м² планируется нагрузка от 70 кг и выше, рекомендуется установить дополнительные стойки на сооружение.
| Толщина ГВЛ, в мм | Допустимые нагрузки на дюбели, в кг | |||
| Пластиковые | Металлические | |||
| 0,6 | 0,8 | 0,6 | 0,8 | |
| 10 | 15 | 20 | 30 | 40 |
| 12,5 | 20 | 25 | 30 | 50 |
| 2х10 | 30 | 35 | 40 | 55 |
| 2х12,5 | 35 | 40 | 50 | 60 |
Способы звукоизоляции
Использование современных технологий и строительных материалов позволяет применять четыре способа звукоизоляции жилых помещений:
- Развязка является эффективным методом при строительстве или капитальном ремонте. Основана на принципе передачи вибрации или звука по конструкциям здания. При панельном строительстве используются разные наборы шпилек крепления балки для двух смежных стеновых панелей – это препятствует распространению между ними возникшей вибрации. В доме, который был построен с использованием одного набора шпилек для двух смежных панелей, следует использовать виброотвязки. Правда, это осложняется необходимостью демонтажа старых стен, пола и потолка. Поэтому этот метод не используется для звукоизоляции стен, осуществляемой своими руками.
- Метод поглощения. В полых стенах современных зданий находится воздух, который отлично передает вибрации от одной поверхности стены к другой по принципу барабана. Избежать этого можно с помощью использования звукопоглощающих материалов. Кроме шумоизоляции, они создают дополнительный тепловой эффект, поскольку звуковая энергия в незначительной степени превращается в тепловую. От толщины слоя используемого материала зависит степень поглощения звуковой энергии.
При проведении теплоизоляции и гидроизоляции наружных стен и потолка также достигается значительный эффект звуконепроницаемости.
- Увеличение массы стены. Основан на принципе зависимости звукоизолирующих свойств от плотности используемого материала. Чем толще и тяжелее материал, используемый на стену, тем более он будет обладать шумоизоляцией. Этот способ наиболее эффективен для изоляции от воздушного шума, но не избавит от шумов, имеющих структурный источник возникновения.
- Метод затухания – наиболее действенный из всех способов, применяемых для звукоизоляции стен своими руками. Соединение звукопоглощающих и виброизоляционных материалов дает возможность резкой остановки звука и преобразования звуковой энергии в тепловую. Этот способ позволяет ограничить проникновение в квартиру низкочастотного шума, имеющего структурную природу и возникающего в результате ударов, работы электрических инструментов или строительной техники.
Как сделать хорошую звукоизоляцию потолка в квартире
Проблема проникновения звука через пол и потолок встречается не менее распространенная. Иногда причиной этому является использование при строительстве более тонких плит перекрытия. Чаще всего звукоизоляция потолка производится с помощью гипсокартона и специальных материалов. Технология не отличается от обычной обшивки потолка примерно с теми же оговорками, что и со стенами. Здесь также неприменимо жесткое крепление направляющих. Для таких случаев в продаже есть специальные виброизолирующие подвесы

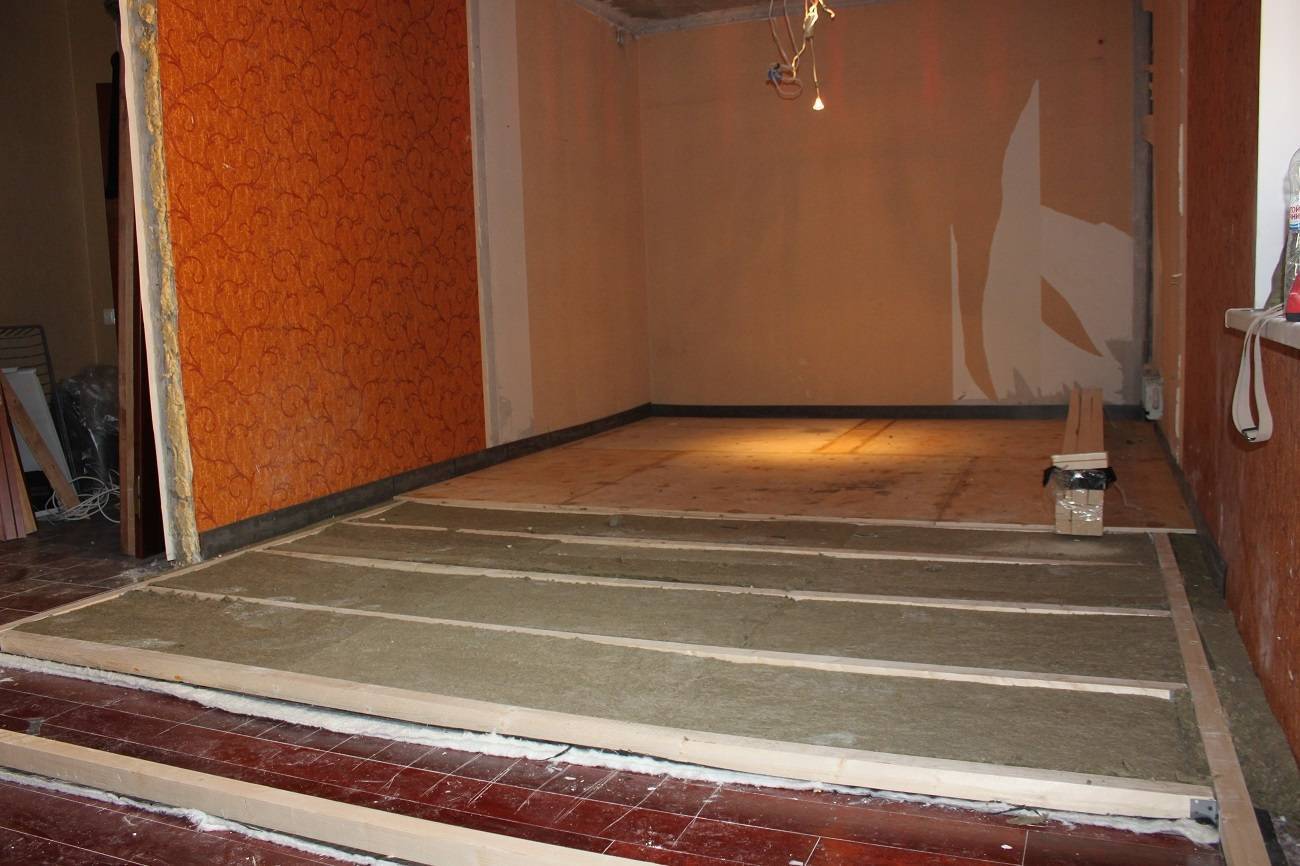

Как сделать звукоизоляцию в квартире от соседей снизу или изолируем пол

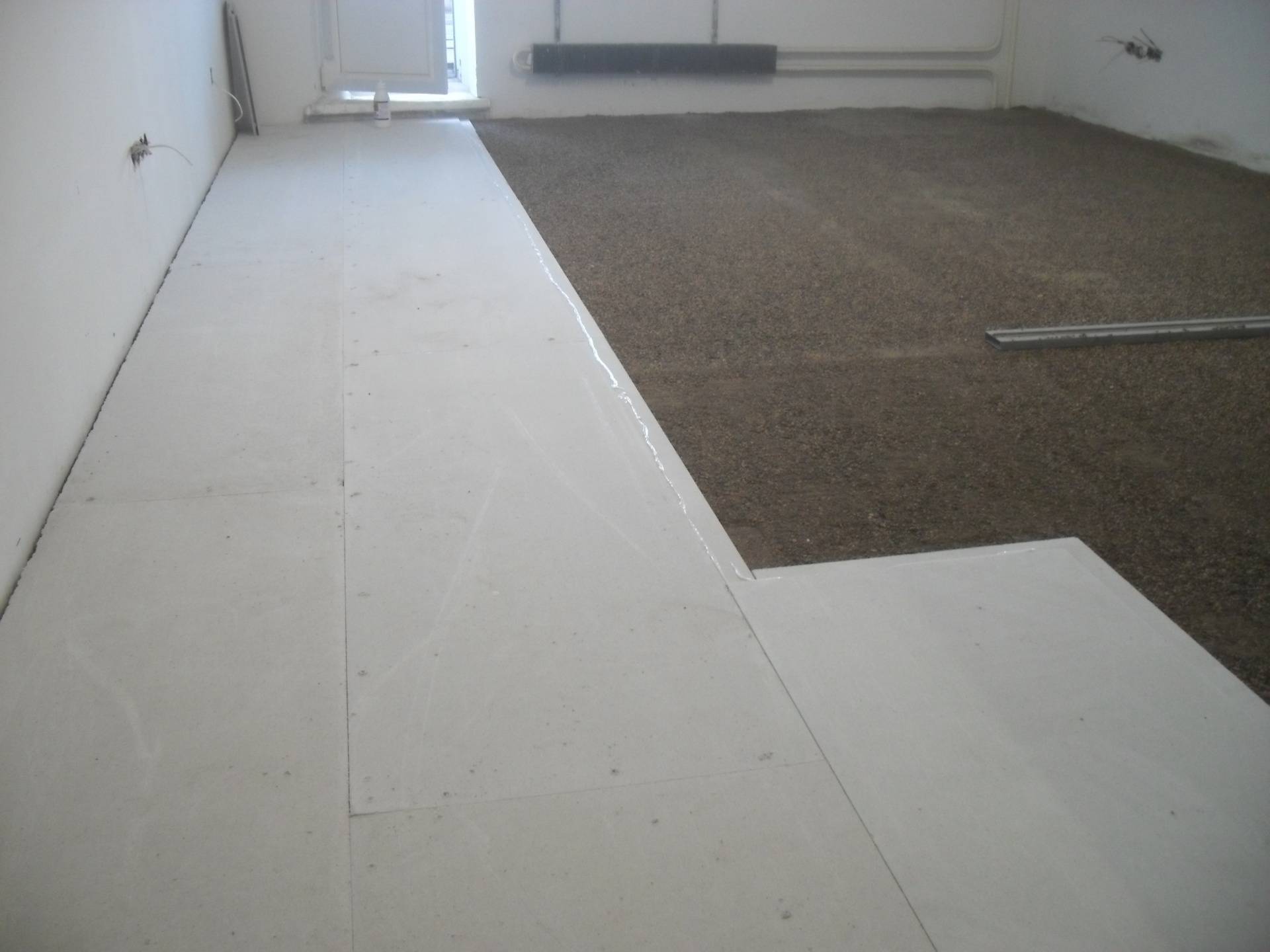

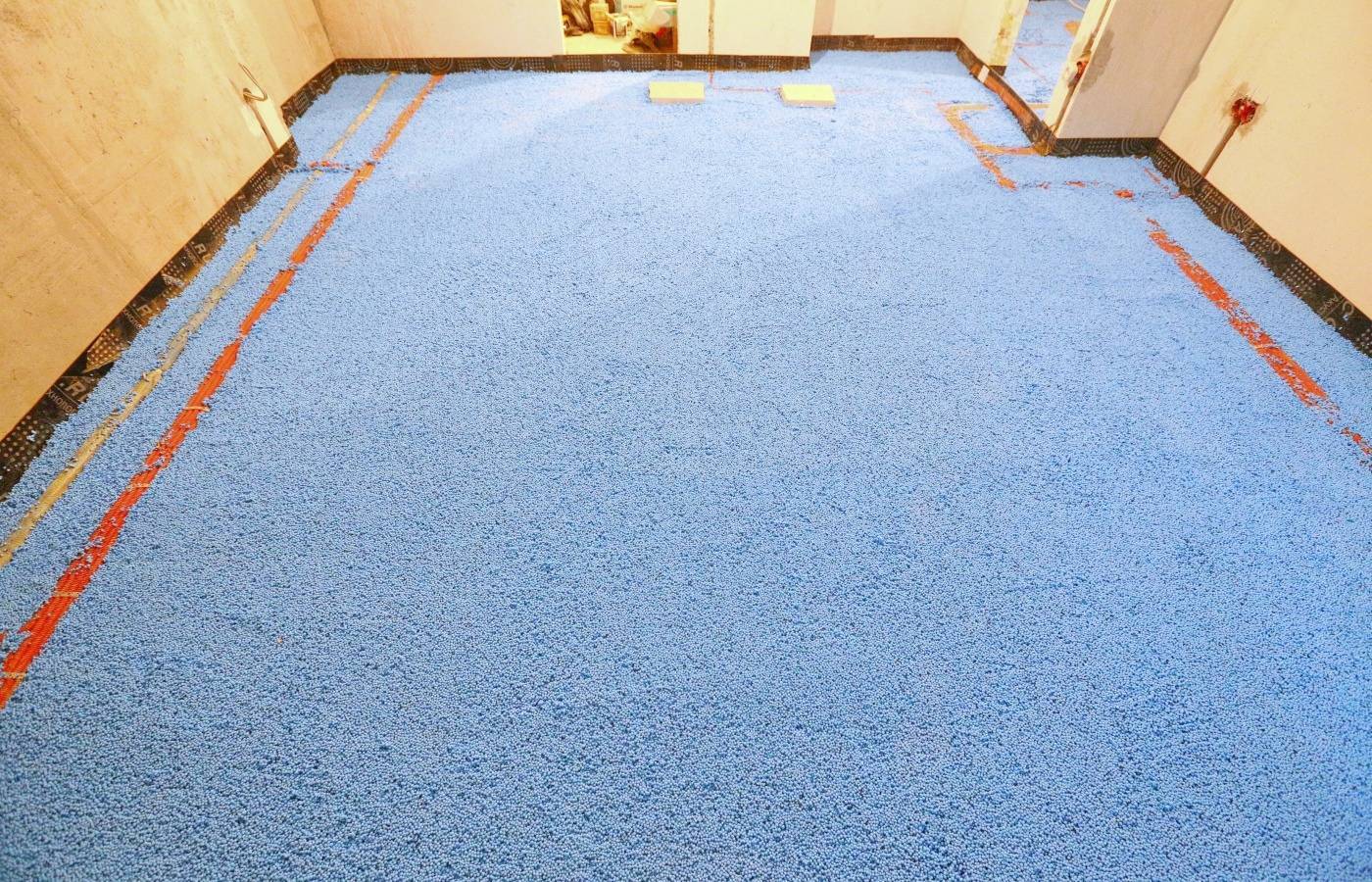

Для шумоизоляции пола обычно применяют «плавающую» стяжку. Ее особенность в том, что стяжка отделена от основания промежуточным звукоизолирующим слоем и не имеет жесткого крепления по углам. Кстати, в качестве промежуточного слоя может использоваться даже специальный строительный пенопласт. Это его единственное эффективное применение для защиты от звука. Или же для звукоизоляции применяют минеральную вату повышенной плотности и с указанием к применению стяжка пола. Кроме того, есть специализированные материалы.
Технология этого процесса:
1. Сначала убирают все конструкции пола до плиты перекрытия. Поверхность очищается и выравнивается. На этом этапе стоит простучать и заделать все трещины и щели в стыках, и заново их загерметизировать. 2. По периметру помещения необходимо разместить деформационную ленту. В ее качестве можно использовать полосы вспененного материала толщиной 0,5–1 см. 3. После чего в соответствии с уровнем плотно укладывается изоляционный материал. Правильно уложенные листы не должны пружинить и «брыкаться». Если же из-за каких-то неровностей листы не ложатся, поверхность под ними можно подправить с помощью строительного песка.
4. Если по полу идет проводка, под нее в листах вырезаются канавки. 5. Устанавливаются по уровню маяки. 6. И дальше делается сухая цементно-песчаная стяжка. Сначала на основание насыпается примерно 2 см раствора, кладется армирующая сетка, и еще 2 см раствора. Дальше остается только выровнять наши полы, убрать маяки и зачистить.
Способы сделать шумоизоляцию в квартире
На сегодняшний день существует три основных способа звукоизоляции стен, которые применяются для квартир и частных домов:
- Каркасный;
- Бескаркасный;
- Плавающий.
Каркасный вариант шумоизоляции прекрасно подойдет для отделки квартиры с высокими потолками и большой площадью. К основанию стены устанавливают каркас из гипсокартонного профиля или бруса, а в образовавшиеся ячейки монтируется шимоизоляционный материал. Преимуществом такого способа является его эффективность в снижении уровня шума, однако имеются и минусы. Если говорить о минусах каркасной шумоизоляции, то стоимость работы и материалов обойдется владельцу достаточно дорого и плюс к этому общее пространство помещения уменьшится.
Бескаркасный способ монтажа стен — это шумоизоляция стен в квартире своими руками дешево и без гипсокартона. Она является самой простой и доступной в цене. Изоляция обеспечивается за счет специальных панелей, которые крепятся к стене на пластиковые дюбеля «грибки» или специальный клей. Основным достоинством такого способа является то, что площадь в комнате уменьшается буквально немного, при этом методика достаточно эффективная и надежная при условии правильного монтажа. Также немаловажным плюсом является и то, что выполнить бескаркасную шумоизоляцию стен можно своими руками.
Плавающий способ шумоизоляции считается новым, и применяют его в основном для пола. Это пожалуй самая дешевая шумоизоляция, однако она применяется для определенных поверхностей. Принцип работы такого способа заключается в том, что изолирующий материал расстилают на поверхность полов, затем гидроизоляция, армированная стяжка и напольное покрытие. Основным достоинством такой изоляции заключается в полном отсутствии жесткого крепления, а, следовательно, минимизации вибрационных шумов.

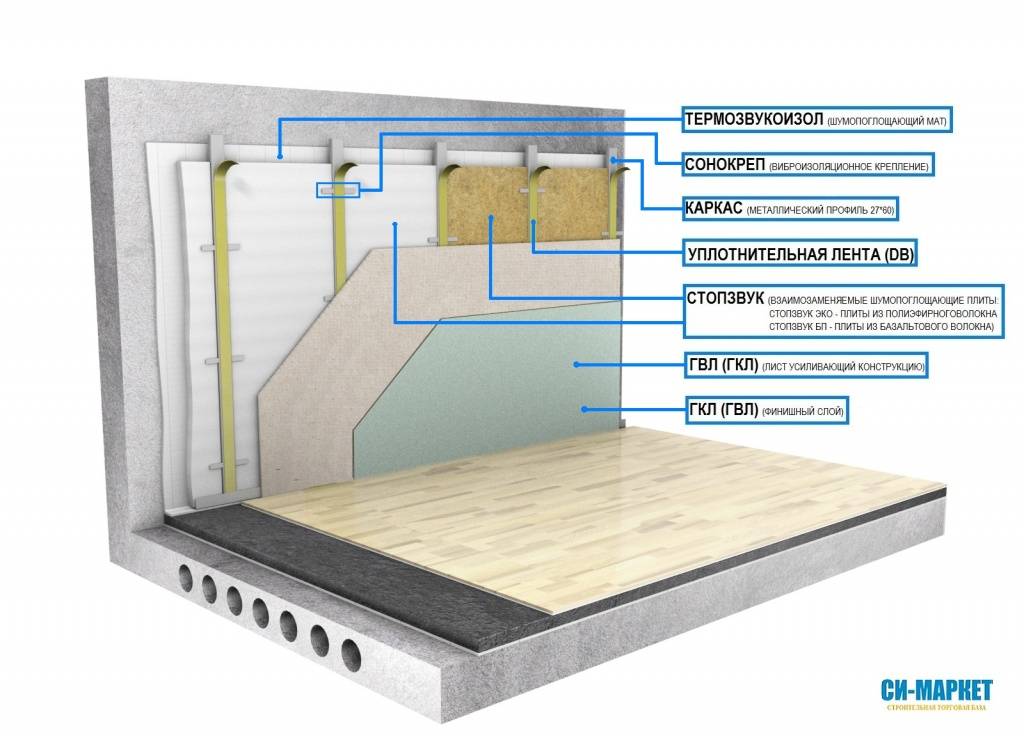

Структура плавающей шумоизоляции
Сделать качественную и надежную шумоизоляцию комнаты можно с использованием различных способов. Самым приемлемым вариантом звукоизоляции стен, относительно цены и качества считается бескаркасная шумоизоляция, которую можно произвести своими руками. Дешевая шумоизоляция стен не повлечет существенных капиталовложений и ее можно произвести самостоятельно.

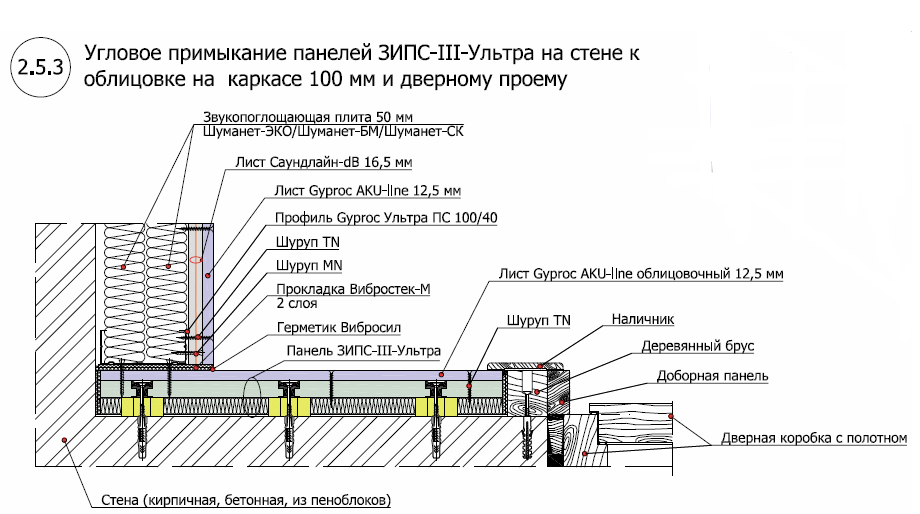

Порядок работ по звукоизоляции стен квартиры из разных материалов
Технология монтажа тонких материалов достаточно проста и не
требует особых навыков, другое дело, когда речь идет о толстой звукоизоляции и
с этим вопросом следует разобраться подробнее.
Прежде чем начать нужно все отверстия под розетки и
выключатели обесшумить минеральной ватой. В качестве замазочного состава
рекомендовано использовать гипс, так как он быстро высыхает. После розеток то
же самое нужно проделать и с коммуникационными трубами.
Когда подготовка сделана можно устанавливать каркас. В вертикальном
направлении устанавливаются профили на расстоянии 60 см друг от друга
Такое
расстояние важно выдерживать, так как оно сопоставимо с размерами изоляционных
плит. Для фиксации каркаса к стене важно использовать вибрационную подложку,
чтобы исключить проникновение вибрационного шума в комнату
В полученный каркас устанавливаются звукоизоляционные плиты, при этом они должны плотно входить не оставляя пустот и просветов. Швы между плитами необходимо зашить специальной лентой, которая предотвратит проникновения звука. Далее устанавливается гидроизоляция при помощи строительного степлера.
@Panel’nii dom
Полотно расстилается по всей площади и фиксируется. Последним этапом монтажа устанавливают гипсокартонные листы. В зависимости от помещения разновидность листов может быть разной. Когда листы установлены можно переходить к финишной отделке стен.
Декоративные панели
Если звукоизоляция производится с применением панелей, то финишная отделка не понадобится, при этом важно все работы проводить аккуратно и в чистоте. Самая эффективная шумоизоляция – это та, которая совмещает в себе несколько видов материалов
Стоимость такой шумоизоляции будет немаленькой, однако результат будет заметен. Используя правильный монтаж современных звукоизоляционных материалов, гарантирует в доме уют и комфорт.
О том как создать Красивый интерьер с помощью декоративных панелей в этой Статье
@Panel’nii dom
Поклейка рулонной шумоизоляции на стену
Технология монтажа рулонной изоляции аналогична той, что
используется для плит. Для наклеивания без обрешетки на стену наносится слой
клея и дополнительно фиксируется дюбелями грибками. По времени такой способ
более выгодный, так как даже новичок сможет все сделать быстро и качественно.
@Panel’nii dom
Топ-5 лучших статьи
Как рассчитать количество материалов для шумоизоляции квартиры
Итак, вы приняли решение сделать в квартире шумоизоляцию. Сколько это стоит? Зная площадь помещения, можно с высокой точностью рассчитать количество материалов, а затем и бюджет. Рассмотрим базовые принципы расчета на примере стандартной комнаты.
Подробнее…
Как звукоизолировать студию звукозаписи
Уровень децибелов в студиях звукозаписи порой зашкаливает. Репетиции, запись, сведение, озвучивание, дубляж – все это доставляет немалые неудобства соседям, если звук просачивается через стены, пол или потолок.
Подробнее…
Сколько стоит звукоизоляция спальни 12 м2/детской 15 м2/кабинета 8 м2?
Вечеринки, громкие разговоры и смех хороши до поры до времени. Рано или поздно хочется уединиться в тишине, в собственной комнате.
Подробнее…
Что такое бутиловая лента
Бутиловая лента – это современный герметизирующий материал, который широко используется в частном и коммерческом строительстве.
Подробнее…
Что нужно знать про индекс звукоизоляции, когда делаешь шумоизоляцию
В системы звукоизоляции включают звукоизолирующие и шумопоглощающие материалы, которые действуют по-разному. Определить эффективность звукозащитной конструкции помогают общепринятые показатели – индекс звукоизоляции и коэффициент шумопоглощения.
Подробнее…
Расчет шумоизоляции
По санитарным правилам уровень фонового шума в квартире не должен превышать днем — 40 децибел, ночью — 30 децибел. Максимальный уровень непостоянного шума — 55 децибел в дневное время и 45 децибел в ночное.
Обычный разговор — это 45 децибел. Плач ребенка — около 70 децибел.
Есть три основных параметра эффективности звукоизоляции.
Индекс звукоизоляции воздушного шума — Rw. Он показывает эффективность звукоизоляции между двумя помещениями. Показатель рассчитывается в лабораторных условиях.
Например, у гипсокартонного листа толщиной 12,5 миллиметра Rw будет 30 децибел. А оштукатуренная кирпичная кладка толщиной 150 миллиметров из полнотелого кирпича даст Rw 47 децибел. За такой кирпичной стеной точно не будут слышны разговоры.
Нормы звукоизоляции
| Конструкция | Rw, не менее |
|---|---|
| Стены и перегородки, которые отделяют квартиры от ресторанов, кафе, спортивных залов | 57 дБ |
| Стены между квартирами и магазинами | 55 дБ |
| Стены и перегородки между квартирами | 52 дБ |
| Перегородки между санузлом и комнатой в квартире | 47 дБ |
| Перегородки без дверей между комнатами, между кухней и комнатой в квартире | 43 дБ |
Конструкция
Rw, не менее
Стены и перегородки, которые отделяют квартиры от ресторанов, кафе, спортивных залов
57 дБ
Стены между квартирами и магазинами
55 дБ
Стены и перегородки между квартирами
52 дБ
Перегородки между санузлом и комнатой в квартире
47 дБ
Перегородки без дверей между комнатами, между кухней и комнатой в квартире
43 дБ
Индекс дополнительной изоляции — ΔRw, дельта РВ. Показывает эффективность шумоизоляции, которую протестировали в здании, а не в лаборатории. Значения ΔRw обычно колеблются от 0 до 25 децибел.
В характеристиках шумоизоляции параметры Rw и ΔRw иногда встречаются одновременно. Например: «Индекс дополнительной звукоизоляции воздушного шума ΔRw 11—15 дБ на стене с Rw 50 дБ». То есть если стена поглощает 50 децибел, то шумоизоляция сможет погасить еще 11—15 децибел.
Коэффициент звукопоглощения — способность материала отражать или поглощать звук. Параметр измеряется от 0 до 1. Чем ближе к нулю, тем лучше материал отражает звук. У поглощающих звук материалов коэффициент стремится к единице.
Например, коэффициент звукопоглощения у кирпичной стены равен 0,032. Это не поглощающий, а отражающий материал — в комнате со стенами из кирпича хорошее эхо. А лучшим поглотителем звука считается базальтовая минеральная вата: коэффициент звукопоглощения у нее 0,94. В помещении с наполнением из минваты гулкий звук без эха.

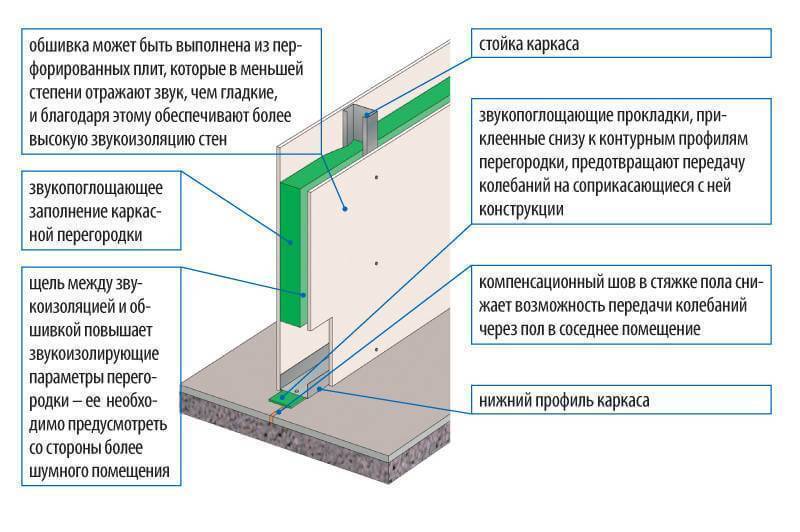

Монтаж шумоизоляции перегородки:
Пример монтажа звукоизолирующей перегородки из гипсокартона в квартире
Каркасные перегородки виброизолированы от здания двумя слоями демпферной лентой, поэтому на них практически не передаются вибрации, сразу решается проблема с переизлучением шума из соседних квартир. В тоже время многослойная конструкция перегородки обеспечит надежную звукоизоляцию между комнатами.
Прочитать о других преимуществах перегородок из металлокаркаса со звукопоглощающими материалами можно в разделе МЕЖКОМНАТНЫЕ СТЕНЫ. Далее расскажем практические советы по выбору конкретной схемы звукоизоляции и монтажу таких перегородок.
Типы шумоизоляции
Для обеспечения шумоизоляции в местах соединения стен с потолком, швы должны герметизироваться специальным материалом. Изготавливается он на основе полиэтилена. Обязательно наличие плавающего пола. Перекрытия лучше удерживают звук, если внутри пустотелые. Они не только толще монолитных конструкций, но и имеют в своем составе наполнитель в виде пенополистирола или минеральной ваты.
Оптимальная перегородка представляет собой пирог. Посередине находится основной материал — железобетон, а с двух сторон он обкладывается звукоизолятором. Такая работа проводится с наружными стенами, толщина которых должна быть не меньше 180 мм, и внутренними. Их толщина должна составлять от 80 мм.
По типу материалы для звукоизоляции делятся на:
- звукопоглощающие. Минеральная вата;
- звукоотражающие. Гипсокартон.
Для полного устранения в квартире шума, необходимо использовать эти виды в сочетании. Внутрь закладывается минвата, которая поглощает звук. Сверху укладывается гипсокартон, который его отражает.
Полная звукоизоляция включает в себя работы:
- изоляция пола:
- потолка;
- межквартирных стен;
- перегородок между комнатами;
- замена дверных и оконных проемов (читайте статью по выбору межкомнатной и входной двери с хорошей звукоизоляцией);
- шумоизоляция вентиляции.
При частичной шумоизоляции ведется только устранение изъянов:
- Если монтаж входных дверей и оконных рам был выполнен некачественно, то остаются пустоты, через которые в комнату проникает шум. Их требуется заполнить монтажной пеной или незатвердевающим герметиком. Подробная статья по шумоизоляции дверей.
- Изолируются розетки и распределительные коробки. От них поступает шум, исходящий от соседей.
- Канализация изолируется вспененным полистиролом.
Разбираемся с проблематикой некачественной шумоизоляции в квартире
Если вы — обладатель эконом-жилья, а в некоторых случаях — и жилья комфорт-класса, то вы — тот самый «счастливчик», который в красках способен рассказах о всех тех ужасах некачественной шумоизоляции, которые бурно обсуждаются на строительных порталах. Виной всему — нерадивые застройщики и низкое качество строительных материалов, которые создаются без соблюдения ГОСТов и монтируются без учета норм и правил. Да и низкая квалификация строителей тоже дает о себе знать.
В результате собственники квартир, с нетерпением дожидаются сдачи дома, уже и сами не рады тому, что заехали в него. Они жалуются не только на звук перфораторов, который можно смело называть очень громким, но даже на слышимость разговоров за стенами, топота и плача детей и так далее. Особенно хорошая слышимость наблюдается, как правило, в санузлах, где проходят трубы и ряд других коммуникаций.
Проблему с шумными соседями может решить шумоизоляция
Большая часть домов сейчас возводится по так называемой монолитной технологии. Внутри — железобетонный каркас из межэтажных перекрытий и несущих колонн. Шумоизоляция же зависит от того, из чего сделаны внешние стены и перегородки между комнатами и квартирами. Это могут быть железобетон, кирпич, газоблоки и ряд других материалов. При соблюдении технологии уровень шумоизоляции будет примерно таким, как указано в таблице ниже.
| Материал | Конструкция | Толщина | Rw, индекс шумоизоляции |
|---|---|---|---|
| Гипсобетон | Стена в санузле | 8 см | 40 дБ |
| Газобетон | Межквартирная перегородка | 12 см | 40 дБ |
| Панель из железобетона | Перегородки между квартирами и комнатами | 14 см | 50 дБ |
| Монолитный железобетон | Несущие элементы | 20 см | 53 дБ |
| Кирпич | Перегородка межквартирная | 25 см | 54 дБ |
| Кирпич | Перегородка между комнатами | 12,5 см | 47 дБ |
Специалисты по акустике различают такие типы шума:
- ударные — топот, передвигаемая мебель, удары молотка;
- воздушные — речь, музыка, звуки животных.
В свою очередь эти типы делятся на несколько видов в зависимости от способа проникновения в квартиру:
- прямые — звук проходит через конструкцию, на которую и воздействует;
- косвенные — звук проходит по рядом расположенным поверхностям.
На тему шумных соседей уже создано немало карикатур
Воздушные — самые распространенные в новостройках. И у них — следующие показатели уровня шума:
- громкая речь — 60 дБ;
- музыкальный центр и кинотеатр на полной громкости — 100 дБ;
- лай большой собаки, ссора — 75 дБ;
- отжим стиральной машины — 78 дБ.
Таким образом становится понятно, что строительные материалы просто не способны удерживать многие из этих звуков, даже если они выполнены качественно и использовались правильно. И вы в любом случае будете в курсе того, что происходит у ваших соседей.
Шумоизоляция потолка
Для шумоизоляции потолков рекомендуется собирать акустический подвесной потолок или подвесной потолок на виброподавляющих подвесах.

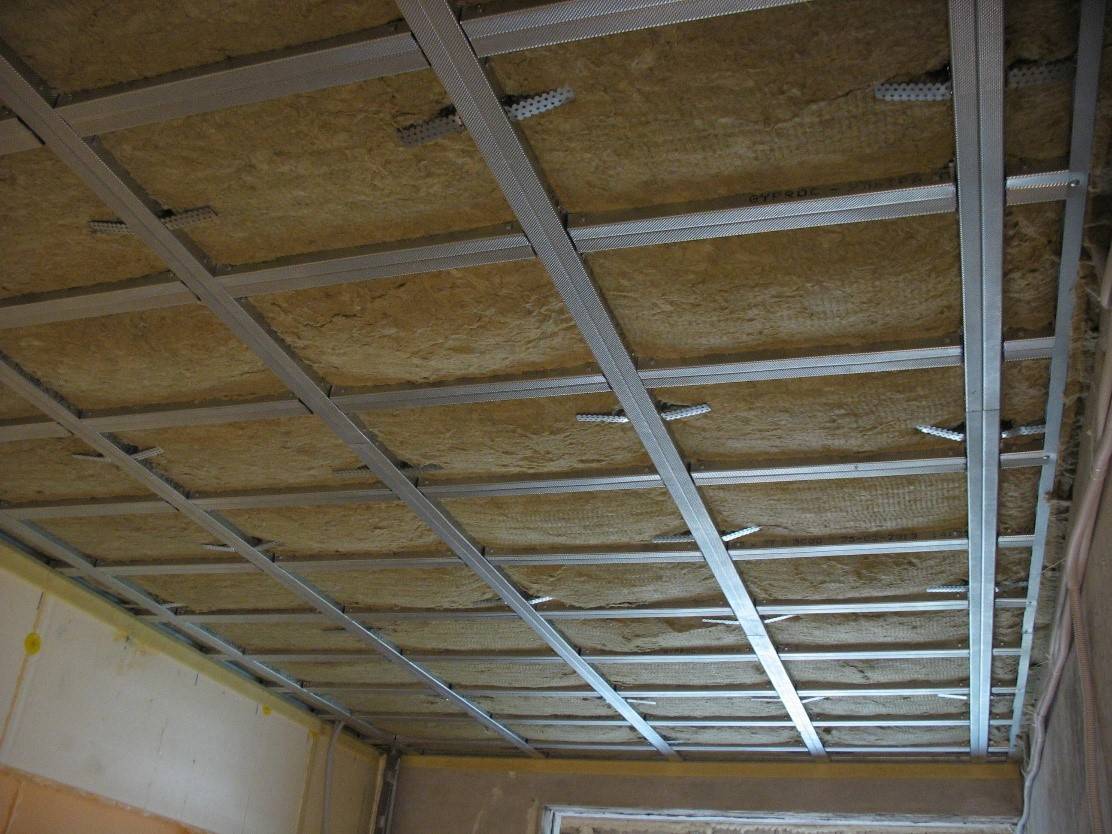

Акустический подвесной потолок
- К потолку по заранее разработанной схеме фиксируют звукоизоляционные подвесы, к которым будут подсоединены элементы подвесного потолка. Для крепления используют анкеры или дюбель-винты и виброизоляционные крепежные узлы.
- К подвесам крепятся направляющие звукоизоляционные профили. Длина направляющих — на 10 мм меньше размера комнаты.
- Пространство между направляющими заполняется звукопоглощающими плитами.
- Окончание работы — крепление листов гипсокартона к профилям.

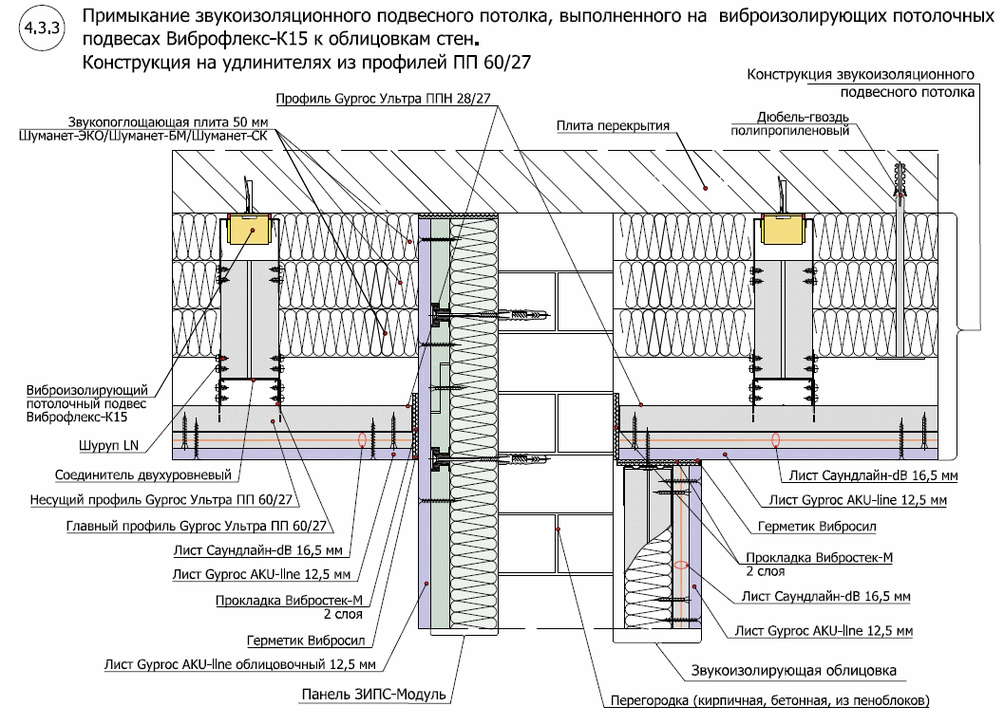

Подвесной потолок на виброподавляющих подвесах
В конструкции используются строительные подвесы для подвесного потолка с встроенными виброизолирующими блоками. Изделие не допускает распространение ударного шума от перекрытия к металлическому профилю подвесного потолка. Виброподавляющие потолки по высоте занимают 170–190 мм, поэтому их устанавливают, если расстояние от пола до потолка от 3 м.
Порядок монтажа конструкции:
- К потолку крепят виброподвесы согласно инструкции.
- К виброподвесам фиксируют металлические профили.
- Заполняют пространство между профилями минеральной ватой для увеличения шумоизоляции.
- К профилю крепят специальные звукоизолирующие панели.
- К панелям фиксируют вначале тонкое полотно, например, Wolf Vlies, а затем гипсокартон. Между ними остается небольшой зазор, что повышает шумоизоляцию.
Материалы для звукоизоляции
Хозяева квартиры с плохим уровнем шумоизоляции чаще всего вынуждены решать проблему самостоятельно. Для начала придется разобраться с источниками посторонних звуков, а затем приступить к закупке звукоизоляционных материалов.
Современные стройматериалы позволяют добиться качественной шумоизоляции как в новостройке, так и в давно возведенном здании.
Мягкая изоляция
Мягкие рулонные материалы обладают хорошими звукопоглощающими характеристиками и отличаются небольшой толщиной. Они не скрадывают пространство и могут использоваться даже в малогабаритных квартирах. Мягкая изоляция способна не только поглощать сторонние шумы, но и отталкивать их от своей поверхности, а благодаря пористой и упругой структуре, звуковые колебания распределяются равномерно на всю толщу стройматериала.
Базальтовая (минеральная) вата
Минеральная вата изготавливается на основе габбро-базальтовых горных пород с добавлением связующих материалов. В качестве связки могут использоваться карбамидные смолы, бентонитовые глины, фенолоспирты, битумные и композиционные составы.
Материал выпускается в виде рулонов или плит, используется для отделки стен, потолков и декоративных перегородок.
Пробка
Рулонный материал с натуральным составом и связующим звеном из полиуретана. Структура материала напоминает множество застывших пузырьков, которые удерживают внутри тепло и не позволяют проникать шумам внутрь.
Пробка — отличное решение для новостроек, где не предусмотрено использование специальных составов для звукоизоляции. Пробковая поверхность хорошо удерживается на перекрытиях при помощи клеевого состава.
Пенолон
Материал изготавливается из полимеров, которые вспениваются по определенной технологии и насыщаются углеводородом. В результате получается объемное изделие с ячеистой структурой и отличными звукоизоляционными характеристиками. Материал хорошо держит тепло, отталкивает влагу и поглощает шумы.
Пенолон используют для изоляции всех частей здания — при укладке фундамента, обустройстве кровли, для утепления дверных и оконных конструкций, в качестве подложки под ламинат.
Пробкорезиновая подложка
Композитный материал, представляющий собой смесь гранулированной пробки и синтетической резины. Его используют, как прослойку под напольные покрытия, керамическую плитку, плиты из натурального камня и др.
Твердая изоляция
Твердые материалы обладают повышенными звукоизоляционными характеристиками. Но за счет большой толщины изолирующего слоя могут уменьшать физический объем пространства, что делает их неподходящими для обустройства квартир небольшой площади.
Пенопласт
Вспененная пластическая газонаполненная масса белого цвета относится к самым востребованным материалам для утепления и шумоизоляции стен и потолков. Плиты из пенопласта безопасны для здоровья человека, обладают большим сроком службы, не поддаются горению и гниению. Пенопласт легко склеивается с другими материалами, легко режется ножом или ручной пилой, крепится при помощи специального клея или дюбелей с широкими шляпками.
Пенополистирол
Изготавливается методом добавления газа в полимерную массу полистирола. По эксплуатационным характеристикам превышает пенопласт — он прочнее и лучше защищает от шумов.
Многослойная панель
Конструкция представляет собой сэндвич-панели и финишные облицовочные листы гипсокартона, толщиной 12,5 мм. Материал не требует металлического каркаса — крепление к стене производится при помощи специальных узлов, предусмотренных конструктивом изделия.
Звукоизоляция также достигается за счет использования таких материалов:
- базальтовые волоконные плиты;
- стекловата;
- плиты из полиэфирных волокон;
- стекловолоконные плиты;
- гипсокартон;
- минеральные мембраны на основе арагонита;
- битумно-пробковая подложка;
- стеклохолст;
- виброакустический герметик;
- кремнеземное волокно;
- звукопоглощающие обои.
Подручная звукоизоляция
Самый простой способ добиться снижения шума в помещении — использование предметов интерьера:
- плотных штор на окнах;
- ковров на стенах;
- ковровых покрытий на полу;
- мебельных стенок и горок;
- мягких изголовьев на стенах.
