Как построить бытовку из дерева, на металлическом каркасе

Пошаговое строительство бытовки

Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.

Фундамент

Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.

Блоки необходимо располагать с шагом 1,5 м.

Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.

Сборка каркаса

Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:

1. Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
2. Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
3. Выпиливают 2 паза по центру коротких балок и крепят средний брус.

Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.

С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.

Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.

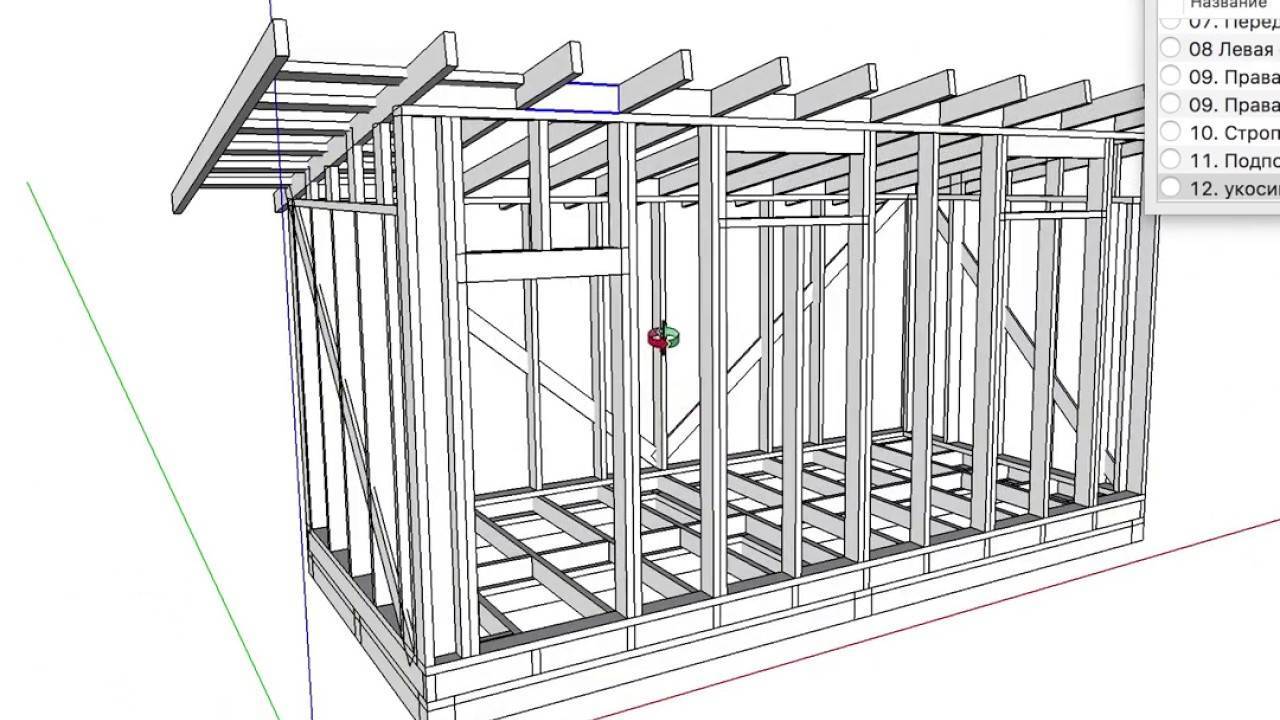

Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после – боковых.

Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.

Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.

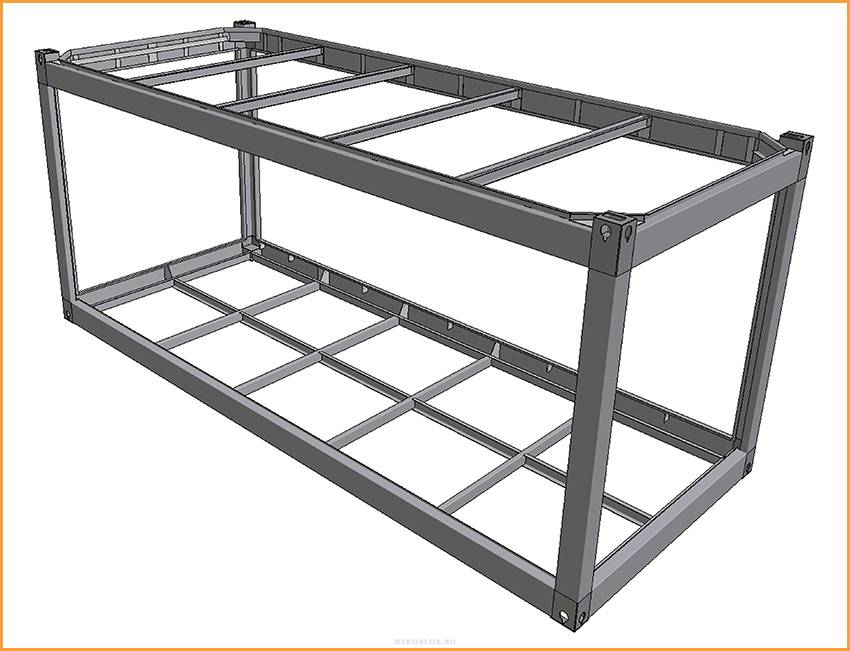

При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.

Монтаж кровли

Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.

Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.

Утепление и отделка

Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:

1. Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
2. Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.
3. Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).

Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.

Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.

Выбор места и типа фундамента

С установкой строительных бытовок все просто — ставят в любом удобном месте, чтобы они не мешали подвозу стройматериалов и работе техники. А в качестве фундамента, если это не вагончик на собственном шасси, используют столбчатые опоры из полнотелого кирпича или строительных блоков — главное, чтобы площадка была твердой и достаточно ровной.

Причем, учитывая временность пребывания, столбики выкладывают без связующего раствора. А иногда ставят буквально «на четыре кирпича», если позволяет жесткость нижней обвязки каркаса.

Для дачной бытовки, которую будут использовать как садовый домик или хозблок, место выбирают учитывая нормируемые расстояния:

• до «красной линии»;
• до границ участка (забора);
• до других построек;
• до септика (или дачного туалета).

В этом случае фундамент закладывают более основательный. Даже столбчатые опоры устанавливают по всем правилам и в соответствии с расчетом.

А если под бытовкой планируют сделать подвал, то роют котлован и обустраивают ленточный фундамент глубокого заложения.

Необходимые строительные материалы

После выбора типа конструкции и планировки, нужно своими руками построить чертежи бытовки, подготовить список стройматериалов. Разберем, что потребуется для каркасного сооружения из дерева. Это недорогой и практичный вариант.

• Под основу из обвязочных балок или стоек берут брус 100х50 мм. Если планируется утепление, требуется пространство для теплоизолятора. Тогда понадобятся стойки с большим сечением. Бруски 50х50 мм выбирают для укосин и перемычек.
• Лаги на пол, как и стропила под перекрытие делают из обрезных досок с сечением 50х100 мм. Кровельную обрешетку собирают из доски 25х100 мм.
• Под обшивку внутри и снаружи можно взять деревянную вагонку, желательно класса А. Возможны другие решения. Например, древесные плиты внутри и сайдинг или профлист снаружи.
• На пол подойдет шпунтованная доска толщиной не меньше 30 мм.
• В качестве утеплителя обычно используется минеральная вата. Для эксплуатации помещения в зимних условиях понадобится заложить слой толщиной не меньше 10 см. Для осенне-весеннего использования достаточно слоя в 5 см. Можно утеплять и другими изоляторами, например, пенопластом.
• Для кровли выбирают ондулин, профлист или еврошифер.
• Небольшие бетонные блоки или полнотелый кирпич понадобятся для фундамента.

Кроме этого, понадобится гидро- и ветрозащита, лучше брать пленочную мембрану, дверные и оконные блоки, уголки из металла, крепежи. Весь пиломатериал перед работой обрабатывается антисептиком и антипиреном для защиты от воды и пламени.

Instagram bashstroydom

Дачный участокКак своими руками построить забор на даче из дерева, сетки-рабицы, профлиста и других материалов

Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

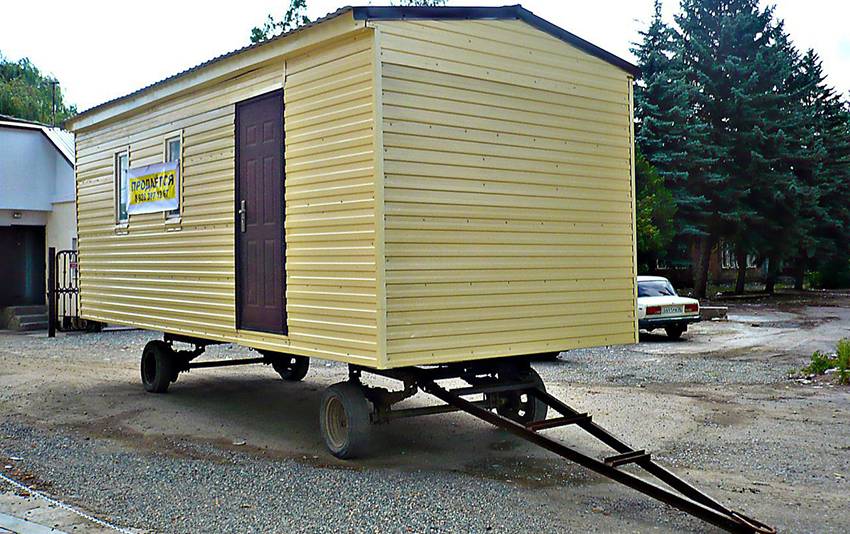

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Монтаж окон и дверей

Установить дверные и оконные блоки не представляет особой сложности. Предварительно нужно будет сделать разметку на стойках, где именно планируется построить окна. По отметкам нужно будет построить опорные горизонтальные перемычки, на которые непосредственно будут опираться коробки.

Окончательную установку окон и дверей в бытовке можно будет сделать после укладки утепления, монтажа пленочной изоляции, края которой нужно будет заправить под края оконных рам. После отделки стен плитами ОСБ нужно сделать и установить на окнах и дверях наличники, иначе утепление стен быстро отсыреет.

Традиционно в бытовках используют дощатые и плитные полы. После укладки слоя минволокна поверхность затягивают пароизоляционной пленкой и забивают шпунтованной доской.

Второй вариант обустройства пола вместо досок предполагает укладку листов бакелитовой водостойкой фанеры. Если в бытовку придется заходить в очень грязной обуви, то фанеру лучше дополнить линолеумом.

Совет! Перед тем как построить пол из фанеры, на листы переносят разметку расположения лаговых балок. В таком случае риск промахнуться саморезом мимо опорного бруса практически равен нулю.

Монтаж крыши

Для деревянных вагончиков используют односкатные крыши. Ряд вертикальных стоек фронтальной стороны здания нужно сделать более длинным, примерно на 40 см выше, чем опоры с тыльной стороны каркаса.

Система стропил опирается на две параллельные поперечины брусовой обвязки. На стропила нашивают обрешетку, далее идет пленочная пароизоляция, слой минеральной ваты, гидроизоляция и фанерная подбивка под укладку кровельного покрытия.

Обшивка и утепление стен

Проще всего сделать теплый слой стен бытовки на основе пенополистирола или минеральных плит. Утепление из ППС лучше всего использовать в металлическом вагончике, маты из базальтового волокна укладывают в стены и фиксируют рейками обрешетки.

Следующим этапом на пол бытовки укладывают пароизоляцию, чтобы сделать полотно прочным и герметичным, стыки между отдельными лентами проклеивают скотчем. По наружной поверхности стен нужно сделать ветроизоляцию, ее также фиксируют рейками и скотчем.

Самостоятельный монтаж каркасной бытовки: поэтапная инструкция

После того, когда все детали продуманы и вы знаете, как будете использовать бытовку и как долго, нужно начертить ее чертеж. Он может быть очень простым или достаточно сложным. Все зависит от назначения строения. Только по окончании этого можно начинать производить основные работы.

Пример чертежа для постройки многофункциональной бытовки

Подготовка необходимой территории

Как и при любом строительстве, вначале производят земляные работы. Для этого размечают границы будущей площадки для строительства и снимают с нее плодородный слой почвы. Землю после этого плотно утрамбовывают и застилают гидроизоляцией. Если почва на участке болотистая, то стоит позаботиться о дренаже. На уплотненный грунт необходимо насыпать слой щебня или керамзита, на который поместить песчаную подушку. Все это требуется хорошо утрамбовать.

Сооружение фундамента и сборка каркаса

По углам контура будущей бытовки устанавливают шлакоблоки или другие подобные материалы. Затем между ними симметрично укладывают еще несколько блоков, так чтобы расстояние между любыми двумя соседними блоками не превышало 1,5 м. Это сооружение будет выполнять роль фундамента. Во избежание разрушения шлакоблоков их оборачивают кусками рубероида.

После установки такого фундамента можно начинать собирать каркас. Вначале делают обвязку из бруса 100х100 мм по всему периметру будущего строения. Брусья укладываются на все блоки. Они будут служить и в качестве лаг для пола. К шлакоблокам их необходимо крепить анкерами соответствующей длины. Между собой брус можно крепить разными способами, однако удобнее всего делать это в паз, выбрав по полбруса на каждом углу и скрепив уголком.

Обвязка из бруса, уложенная на основание из шлакоблоков

По окончании сборки обвязки требуется по ее углам установить стойки из такого же бруса. Они крепятся к обвязке с помощью металлических уголков на саморезы. Если планируется сооружение односкатной крыши, то необходимо задние стойки сделать несколько короче передних. При ширине бытовки 3 м, эта разница может составлять 50 см, что обеспечит достаточный уклон кровли. После установки четырех угловых опорных стоек нужно соединить их верхней обвязкой и дополнить каркас дополнительными стойками, которые будут необходимы. На этом этапе требуется предусмотреть проемы для дверей и окон.

Монтаж крыши

Для того, чтобы смонтировать кровлю, на брус верхней обвязки укладывают стропила через 1 м или меньше друг от друга. В качестве стропил могут выступать бруски сечением 100х50 мм, поставленные на ребро. К ним снизу подшивают доски или листовые материалы, на которые укладывают пленку и утеплитель. На стропила делают обрешетку из теса и закрывают ее пароизоляцией. Только после этого закрывают крышу кровельным материалом. Для формирования завершенного вида нужно использовать ветровые доски, которые следует закрепить на торцах кровли.

Каркас бытовки с крышей

Отделка бытовки

Пол и стены необходимо делать двуслойными. Между слоями укладывается минеральная вата и делается пароизоляция. Внутри стены обшиваются вагонкой или гипсокартоном, а снаружи сайдингом, блок хаусом, той же вагонкой или даже профнастилом. Если подойти к делу творчески, соорудить крыльцо, оформить все отделочными материалами, то получится очень красивая бытовка, которая вполне может сойти за временный дачный домик. При необходимости внутри можно соорудить автономную систему отопления и обеспечить себе возможность круглогодичного пребывания в ней. Это может быть электронагреватель с контуром, заполненным антифризом или маслом. Если же на участке пока отсутствует электричество, то можно просто установить железняку, работающую на дровах, ведь недостатка в щепках и других отходах строительства вы вряд ли будете испытывать.

Так может выглядеть готовая бытовка на даче

Бытовка – многофункциональное хозяйственное помещение, без которого достаточно сложно и не комфортно обходиться на даче. В зависимости от того, как планируется использовать сам дачный участок, бытовка может выполнять функцию хранилища для инвентаря, сарая или даже небольшого домика для отдыха. По завершение строительства дачи или дома, бытовка может быть переделана в любое нужное помещение от курятника до бани, либо демонтирована за ненадобностью. Соорудить такое полезное строение на своем дачном участке под силу каждому дачнику, ведь для этого требуется только уметь держать инструмент в руках.

Из чего и как строят

• 1 Из чего и как строят
• 2 Планировка и чертежи
  • 2.1 Бытовка-вагончик
  • 2.2 Распашонка
  • 2.3 Бытовка с туалетом и душем
• 3 Фундамент под бытовку
• 4 Пошаговая инструкция: фото-отчеты с пояснениями
  • 4.1 Строительство деревянной бытовки
  • 4.2 Металлический каркас для бытовки
• 5 Видео по теме

Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм  или профилированная металлическая труба 60*60*2 мм.

Для обшивки выбор материалов намного шире. Используют:

• обрезную доску;
• листовой материал — фанеру, ОСБ, ДСП;
• профлист;
• сайдинг.

В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.

Один из вариантов садовой бытовки

Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.

Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.

Бытовка как элемент общего дизайна участка

В связи с тем, что бытовка является помещением, выполняющим различные функции, то необходимо, прежде чем начать строительство, определиться каким образом собственник планирует её эксплуатировать и местом расположения на территории дачи.

Также следует продумать некоторые нюансы:

1. Во-первых, нужно определить период пользования помещения и возможность его перемещения в другое место. Например, если на одном дачном участке построить бытовку для временной эксплуатации на один или два года, а впоследствии планируется её перевезти в другое место (другой участок или деревню) или просто продать, то рекомендуется располагать строение как можно ближе к въезду. В противном случае эвакуация бытовки в собранном виде буде крайне затруднена, а разбирать постройку не желательно, так как часть материалов могут стать непригодными к дальнейшему использованию.
2. Во-вторых, размещение помещения зависит от его предназначения. Если строение будет применяться сугубо для хозяйственных целей, хранения инструментов, инвентаря или садовой мебели, то желательно расположить постройку приблизительно на середине длинной стороны участка. Это обеспечит свободный доступ к бытовке с любого уголка дачи. Если же в будущем планируется эксплуатировать постройку как санузел, душевую или баню, то необходимо строить её в самом дальнем уголке, что полностью будет соответствовать правилам и нормам противопожарной безопасности.

Как построить погреб на даче своими руками — чертежи, пошаговые инструкции с фото и видео материалами, и советы по возведению постройки в нашей статье.

Лекарственный и красочный шалфей: посадка и уход за разными видами растениями. Как добиться того. что растение радовало душу и тело?

Характеристики конструкции

Бытовка является подсобным помещением в виде небольшого домика, где можно хранить всевозможную садовую утварь и строительные принадлежности. Но четких правил использования бытовки не существует – вы можете сделать из нее сарай для складирования ненужных вещей или превратить в уютный гостевой домик. В зависимости от будущего назначения бытовки различаются и особенности ее строительства. Так, если это будет сарай для инструментов, то нет необходимости слишком тщательно его утеплять. И, напротив – если в бытовке планируется селить гостей или родственников, к изоляции и благоустройству следует подойти особым образом.

В некоторых случаях из бытовки можно сделать небольшой гараж для садовой техники или мотоцикла. Многие с наступлением холодов переносят туда домашнюю птицу, пчел или кроликов, располагая животных на зимовку. Однако вне зависимости от того, как вы будете использовать бытовку, она пригодится в любом случае.

Виды бытовок

Различают несколько вариантов конструкций бытовок в зависимости от технологии строительства. Она, в свою очередь, определяет стоимость работы и эксплуатационные характеристики здания.

Бытовки бывают следующих видов:

Щитовые – самый недорогой вид бытовки, в основе которого лежит брус и обшивка из вагонки. Отличается непродолжительным сроком эксплуатации, поэтому такие конструкции используют в качестве временного жилья (пока строится дом, например) или для сарая. Внутренняя отделка, как правило, выполнена из ДСП либо МДФ. Стены, пол и потолок можно утеплить, поместив под внутреннюю облицовку пенополистирол или минеральную вату. Черновой пол обычно строят из самого дешевого плитного материала, а крышу устилают тонким профнастилом. Поскольку конструкция не оснащена ребрами жесткости, то она зачастую деформируется. Также нередки случаи оседания рулонной теплоизоляции в стенах, в результате чего постройка промерзает.

Каркасные – этот вид бытовок более прочный и долговечный, нежели щитовые, однако и стоимость их значительно выше. Самый дешевый вариант бытовки – с 1-2 окнами и без внутренних перегородок. Используемый для строительства каркаса брус имеет достаточно большое сечение примерно 10х10 см, поэтому придает необходимую прочность всей конструкции. Внутреннюю облицовку таких бытовок обычно делают вагонкой. Из-за высокой гигроскопичности использовать ДВП либо обычную фанеру будет не лучшей идеей. Чтобы внутри бытовка была сухой и теплой, в стены закладывают тепло- и пароизоляцию, а пол с потолком делают двойными. Внешнюю отделку часто проводят сайдингом с имитацией бруса. Недостаток конструкции в том, что из-за толстых удвоенных стен, пола и потолка полезная площадь внутри становится меньше.

Брусовые – довольно дорогостоящие, но очень качественные и долговечные бытовки. Они идеально подходят для того, чтобы стать не только уютным домиком для гостей, но даже баней. Если вы хотите сделать баню на участке, лучше сразу строить бытовку с перегородками, чтобы внутри было хотя бы 2 комнаты. Для строительства брусовой бытовки выбирайте толстые брусья с сечением от 100х150 мм

Особое внимание уделяйте обработке деревянных элементов антисептиком и антипиреном, шпаклевке и утеплению. Для облицовки многие предпочитают использовать вагонку, но в случае с бревенчатыми конструкциями можно оставить все как есть

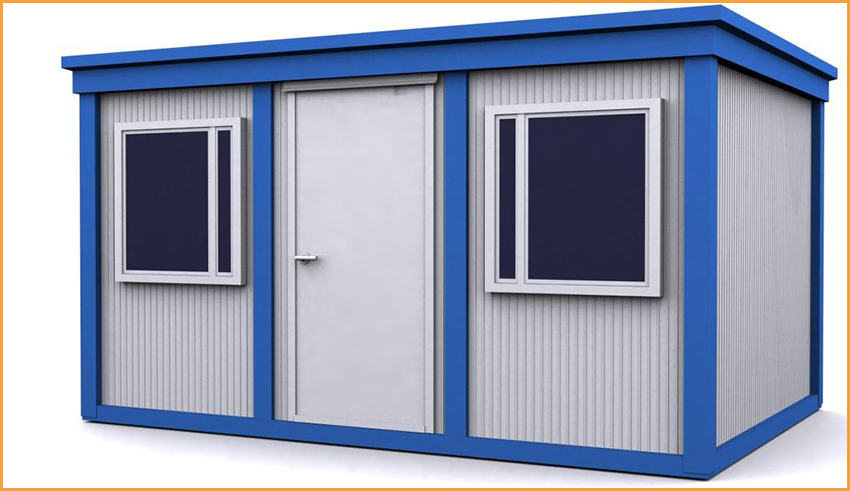

Контейнеры – контейнерные бытовки преимущественно используют в качестве временного жилья или места для складирования оборудования

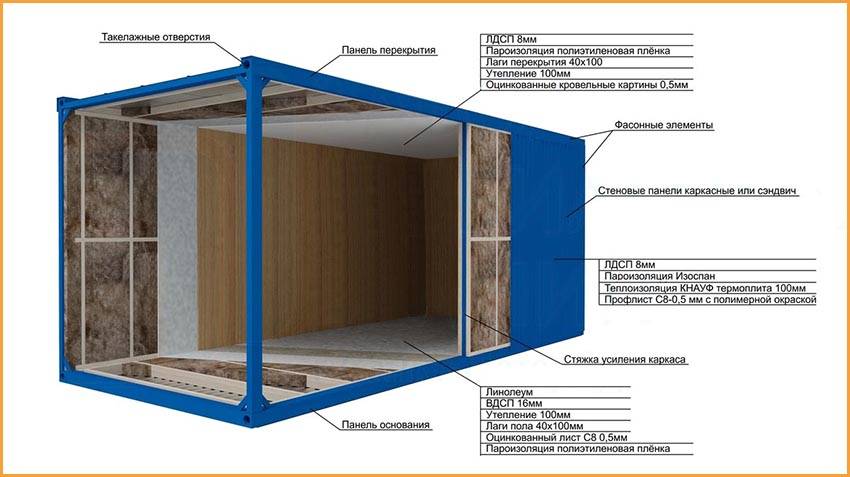

Они изготовлены на основе металлического каркаса, обшитого сэндвич-панелями.

Для экономии времени можно приобрести бывшую в употреблении бытовку, однако в этом случае обращайте внимание на степень износа. Тщательно осмотрите конструкцию снаружи и внутри. Учитывайте, что к ее стоимости прибавится цена транспортировки и аренды подъемного крана

Прежде чем решаться на покупку даже старой бытовки, сложите все суммы предстоящих затрат и сравните их со стоимостью стройматериалов – быть может, построить бытовку своими руками обойдется дешевле и проще

Учитывайте, что к ее стоимости прибавится цена транспортировки и аренды подъемного крана. Прежде чем решаться на покупку даже старой бытовки, сложите все суммы предстоящих затрат и сравните их со стоимостью стройматериалов – быть может, построить бытовку своими руками обойдется дешевле и проще.

Сколько нужно материала для строительства бытовки 6х3

Если с габаритными размерами все ясно, то осталось определиться с конструктивными особенностями. Какой способ использовать при возведении бытовки, что выбрать:

На первый взгляд установка на посыпку из гравия металлического контейнера представляется самым простым вариантом. Кажущийся минимум работ обманчив. Необходимо озаботиться доставкой конструкции, в которой достаточно трудно сделать проемы.

Да, и цена контейнера не из дешевых, за счет большого объема железа.

Считается оптимальным решением. Проще строить и размер финансовых трат на минимальном уровне.

Каркасные конструкции могут быть:

Многие пользуются этим методом как самым простейшим. Щитовая вариация состоит из рам, в основе которых доски. Сборка рам осуществляется на земле. Затем производится их сбивка в короб. После настилки пола выполняется обшивка стен. Для этой цели подходит любой имеющийся материал – листы ДСП или ОSB, фанера и так далее. Затем следует установка дверей. Существенный минус: конструкция прослужит не более одного сезона. В ней отсутствуют несущие элементы, поэтому строение быстро перекосится за счет нагрузки еще до морозов. Это неплохой вариант для сезонной времянки.

Размер 6х3 для временного (подсобного) помещения относится к универсальному варианту. В зависимости от планируемого использования выполняется его чертеж. Это обязательный подготовительный этап перед непосредственным строительством. В качестве образца обычно используется типовая схема с тамбуром и комнатой (4,5 и 13,5 «квадратов»). Можно добавить перегородки, отделяющие санузел, кухонное и складское помещения, если в таковых есть необходимость. Затем необходимо обозначить входную и внутреннюю двери, оконные проемы. То есть, указать на бумаге месторасположения окон и дверей.

Остановимся подробней на возведении деревянной каркасной вариации. По сути, это самое распространенное строение при самостоятельном исполнении домика под названием «бытовка».

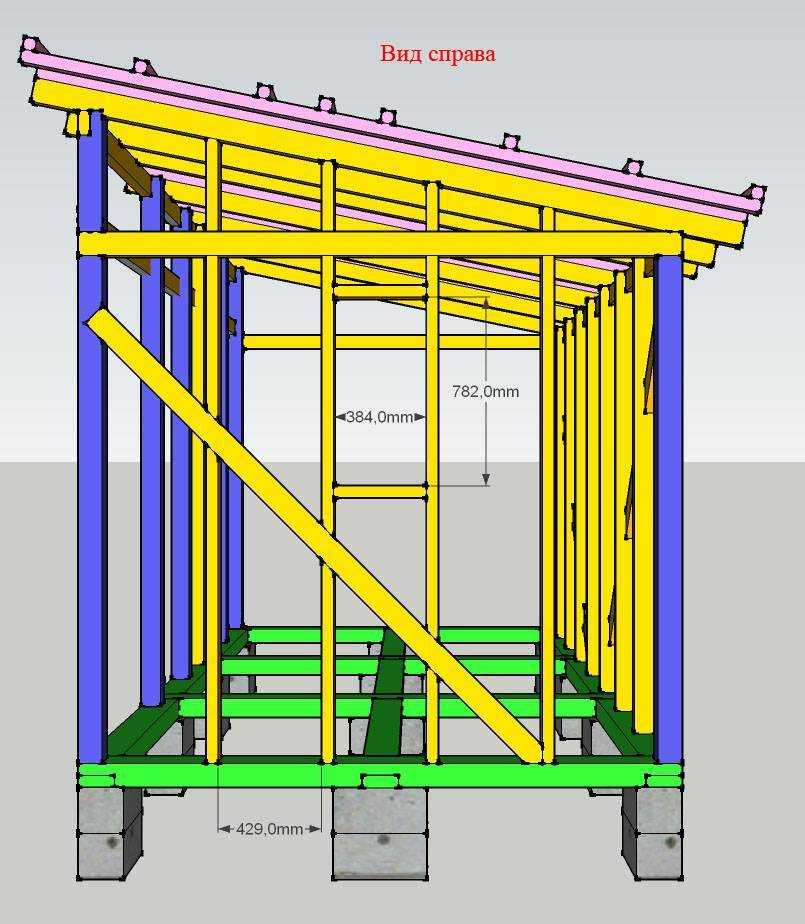

В основе каркаса, брус из дерева. Если схематично, то двум прямоугольникам (длиной 6 метров и шириной 3 метра) с сечением бруса 0,1х0,1 см.

И более предстоит соединение посредством вертикальных стоек:

После выполнения означенных выше этапов (определения способа строительства и места для расположения домика, составления схемы), можно приступать к закупке материалов. Чего и сколько потребуется легко понять и высчитать, руководствуясь конкретным чертежом и схемой, а также из нижеприведенных пунктов:

Для любого типа фундамента поверхность выравнивается. Здесь придется поработать лопатой, чтобы избавиться от верхнего земляного слоя. Достаточно углубиться на штык лопаты. Площадь котлована обычно равна площади строения плюс 0,5 м по периметру в качестве захвата. Далее следует утрамбовка и настил гидроизолирующего материала.

Процесс фундаментной укладки столбчатого незаглубленного типа:

Как правильно это сделать:

Есть несколько правил, способствующих сохранению прочности конструкции:

Работы по строительству каркаса завершаются заменой временных укосин. Их место занимают постоянные укосы из досок размером 0,1 х 0,04 м. Последний аккорд – монтаж откосов для дверей и окон.

На данном этапе не следует торопиться, сначала выполняется черновой пол:

Затем делается многослойное утепление из пергамина, минеральной ваты, полиэтилена. Теперь можно заниматься укладкой чистообрезных досок 0,15х0,04 м (можно со шпунтом). Они крепятся перпендикулярно лагам (поперек досок для чернового пола). К слову, вариация плавающего пола здесь неприемлема, так как пол добавляет строению прочности. В досках настила, соприкасающихся с каркасными стойками, делаются выемки размером 0,005 х 0,01 м, паз для «контакта» с угловой стойкой соответствует показателю 0,01 х 0,01 м.

Прочностные характеристики строения зависят и от внешней обшивки. Поэтому лучше выбирать доски. Потом они закрываются сайдингом или иным наружным декором. Хотя облицовка необязательна. Главное, исключить попадание стекающей воды внутрь строения. Например, обшивать внахлест. Перед началом работы каркас «укутывают» пергамином (степлер помогает закрепить материал).

Внутри бытовка облагораживается любым имеющимся материалом (фанерой, ламинатом и так далее). Именно перед внутренними работами проводится прокладка электросетей (кабелей в гофре), а также выполняется утепление по аналогии с полом.

Если предусмотрены перегородки, то схема их сборки идентична боковинам каркаса за одним исключением, используются рейки 0,04 х 0,04 м. Перегородочные рамы прибиваются к стене гвоздями с последующей обшивкой.

Видео сюжет расскажет о возведении бытовки своими руками

Сколько стоит построить каркасную бытовку

Чтобы рассчитать стоимость постройки, необходимо учитывать не только стоимость материалов, но и цену их доставки, поэтому желательно искать поставщиков не очень далеко от места постройки.

Для постройки качественной бытовки 6х3 по минимуму приблизительно понадобится:

• геотекстиль — 30 кв.м;
• песок — 3-6 кубов;
• материал на столбы;
• анкера — 9 шт.;
• керамзит — 2-3 куба;
• утеплитель — 8 кубов или 81 кв.м пластин;
• брус 150х100 мм — 18 м (0,27 куба);
• брус 100х100 мм — 47 м (0,47 куба);
• брус 50х100 мм — 95 м (0,47 куба);
• доска 40х100 мм — 40 м (0,16 куба);
• шпунтовая доска 30х150 мм — 0,54 куба;
• обрезная доска 40х150 мм — 0,72 куба;
• вагонка 22 мм — 1 куб;
• ОСП — 63 кв.м;
• крепеж — металлические уголки, гвозди или саморезы 80 мм, гвозди 150 мм, саморезы 70 мм и так далее. Количество рассчитывается исходя из техники крепления; гидроизоляционная мембрана и полиэтилен по 81 кв.м;
• обрешеточный брус 50х50 мм — 50 м (0,125 куба);
• профнастил — 21 кв.м;
• кровельные саморезы — 180 штук;
• наружная дверь;
• окна;
• внутренние двери по чертежу;
• дополнительные материалы для декоративной отделки, перегородок и инженерных систем.

Окончательный подсчет материала необходимо производить самостоятельно с учетом чертежа.

С одной стороны, самостоятельное возведение бытовки — довольно длительное и затратное занятие, и многие откажутся от этого в пользу заводских решений. С другой, это хороший способ сэкономить деньги, построив бытовку из дешевых материалов, или наоборот, построить за те же деньги намного более качественную.

В условиях, когда доставка покупной бытовки вообще невозможна, постройка своими руками — единственный вариант. Если вложить в работу все свое терпение и умение, можно превратить временную бытовку в надежное и комфортное жилище.

http://okarkase.ru

Планировка и чертежи

Несмотря что постройка считается временной, часто-густо она потом превращается в баню или гостевой домик. Потому даже в бытовке есть такое понятие как планировка. Даже временное жилье должно быть относительно комфортным.

Бытовка-вагончик

Есть два основных типа бытовок: вагончик и распашонка. В постройке типа «вагончик» вход находится сбоку, внутри никакого разделения нет, в крайнем случае ставят перегородку — на 1,5-2 метра от входа. Это помещение используется как тамбур-раздевалка и склад для хранения инструмента. Это самый простой из возможных вариантов.

Чертеж бытовки-вагончика с размерами

На чертежах будут встречаться графические и цифровые обозначения, их расшифровка на фото ниже.

Обозначение на чертежах

Распашонка

Самая популярная планировка — распашонка. Это когда вход находится посередине. причем середина отгорожена и используется как тамбур, кладовка и т.п. Назначение двух других комнат может быть разным. Кто-то обе использует ак спальни, кто-то одну как кухню.

Два помещения и тамбур

С выгороженной небольшой кладовкой

Только тамбур без кладовки

Бытовка с туалетом и душем

Не все согласны даже на стройке или даче, даже временно, вести спартанский образ жизни. Требуются хотя бы элементарные удобства. Хотя, наверное, их лучше построить отдельно.

Как построить туалет на улице читайте тут, а о том как сделать летний душ — в этой статье.

Сан-блок находится с краю — более мудрое решение, особенно, если сделать отдельный вход

С туалетом

Выбрав чертеж, не забудьте, при разработке каркаса под бытовку, что в месте примыкания стен обязательно ставят стойки. Если к стойкам крепятся двери, они должны быть усиленными — сдвоенными.

https://youtube.com/watch?v=Plj2V3Bm5ds

Отопление

Обогрев делаем электрическим. Бюджетный вариант – пара тепловентиляторов. Более дорогостоящий и эффективный – масляный обогреватель или конвектор. Мощность отопительного агрегата подбираем в соответствии с площадью нашей бытовки.

Отопление бытовки электричеством

Масляные радиаторы

В завершение нам останется лишь выполнить меблировку помещения. В этом моменте ориентируемся полностью на свои предпочтения и потребности.

Параметр	Деревянная бытовка	Металлическая бытовка
Стоимость	Дешевле. Для дополнительного удешевления натуральное дерево можно заменять древесинными плитами.	Дороже. Металл отличается более высокой стоимостью.
Долговечность	Служит меньше, чем металлическая. Древесина плохо переносит воздействие влаги.	Стойко служит десятки лет.
Мобильность	Перевозить легче, однако нет гарантий, что деревянная конструкция нормально выдержит транспортировку.	Перевозить сложнее, но безопаснее.
Возможность установки коммуникаций и дополнительных элементов	Можно. Сложнее.	Можно. Легче.
Экологичность	Экологичны	Менее экологичны, если сравнивать с деревянными бытовками.

Удачной работы!

Фундамент для бытовки

Фундамент необходим, чтобы установить сооружение на устойчивую основу, обеспечить защиту нижней части от осадков и повышенной влажности. Предварительно снование подготавливается — выравнивается, подсыпается щебнем или песком, уплотняется. Если грунт рыхлый, подготовка нужна более качественная. Верхний слой под каждую опорой нужно удалить на глубину 30 см, а затем насыпать слой щебня, гравия или песка толщиной 15-20 см, хорошо утрамбовать.

Самый распространенный материал — блоки из тяжелого бетона. Ячеистый бетон использовать не рекомендуется из-за невысокой прочности и большого водопоглощения. Блоки укладывают в 1 или несколько рядов в углах бытовки, через каждые 1,5-2 м по периметру и в местах опирания внутренних перегородок.
