Материалы для изготовления циркулярного станка
Компоненты циркулярной пилы
После составления оптимального чертежа для изготовления стационарного оборудования своими руками необходимо подобрать расходные материалы. Для этого можно закупить металлопрокат либо использовать имеющиеся компоненты.
Основной проблемой является выбор силового агрегата. Некоторые рекомендуют устанавливать заводскую модель ручной дисковой пилы. Однако зачастую они не обладают должной мощностью для обработки больших объемов древесины. К тому же ограничение по диаметру диска уменьшит функциональные возможности оборудования. Поэтому лучше всего выбрать чертежи, в которых присутствует два отдельных блока — электродвигатель и вал для крепления диска.

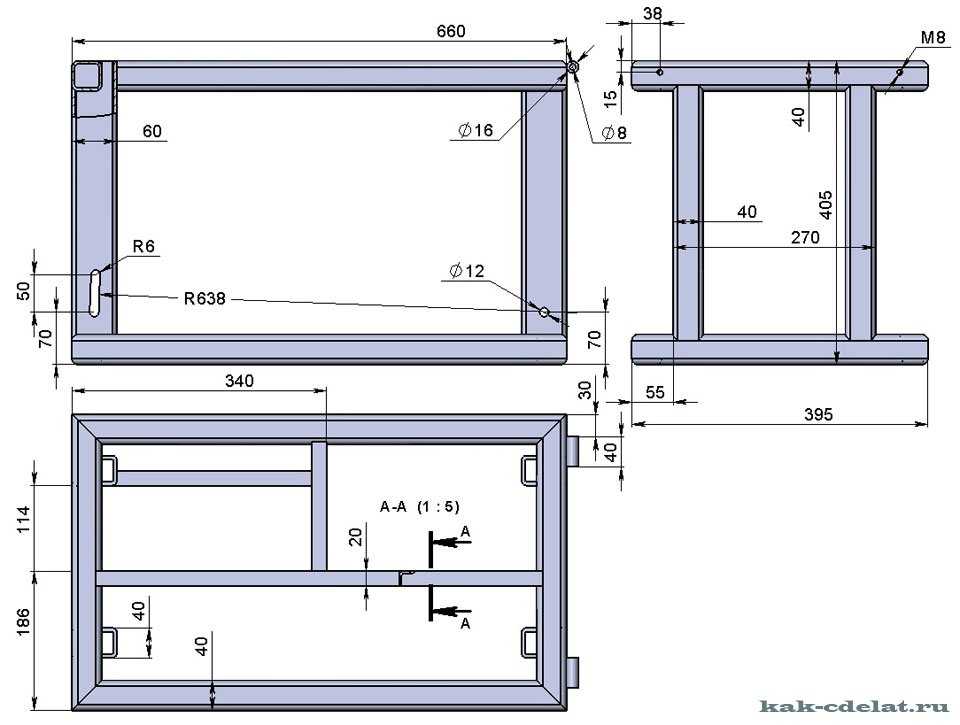

Соединение несущих элементов рабочего стола выполняется с помощью сварки своими руками. Механические узлы не обеспечат должный показатель надежности, так как из-за постоянной вибрации сформируется люфт.
Рекомендации по выбору стационарного станка-пилы своими руками:
- стол. Для ножек можно использовать стальные уголки 30*30 или 40*40 мм;
- столешница. Она изготавливается из плотного ДСП, хотя специалисты считают оптимальным вариантом применение стального листа. В этом случае в верхней части стола делается решетчатая конструкция;
- электродвигатель. Можно применять любую бытовую модели асинхронной силовой установки 220 В, мощность которой не превышает 1,5 кВт, а максимальное количество оборотов составляет 2400 об/мин.;
- система шкивов для передачи крутящего момента на валу с диском. Шкивы лучше всего взять заводские. Обязательно должна быть предусмотрена система натяжки.
Для фиксации заготовки по длине необходимо предусмотреть опорную планку. Она должна смещаться относительно плоскости диска, регулируя тем самым своими руками ширину обрабатываемой доски.
Конструкция – основные узлы, их назначение
Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:
- приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
- совершенствование промышленных изделий для расширения функционала;
- сборка из отдельных деталей, изготовленных, в основном, собственными силами.
Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.
Делаем верстак со встроенной пилой дешево и сердито
Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.

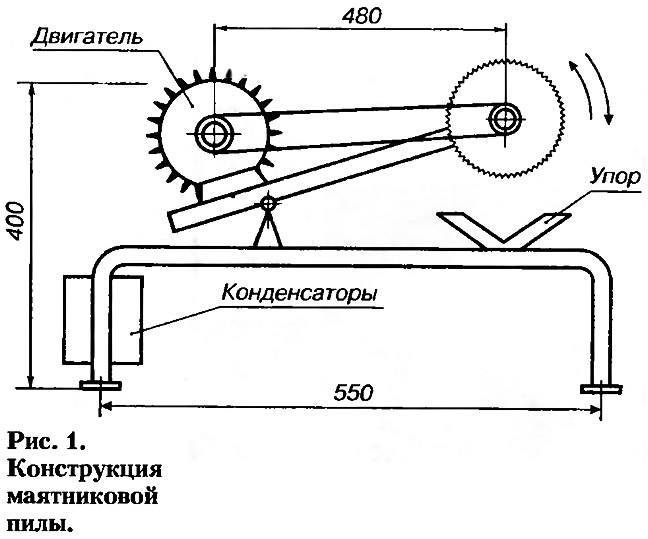

Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.

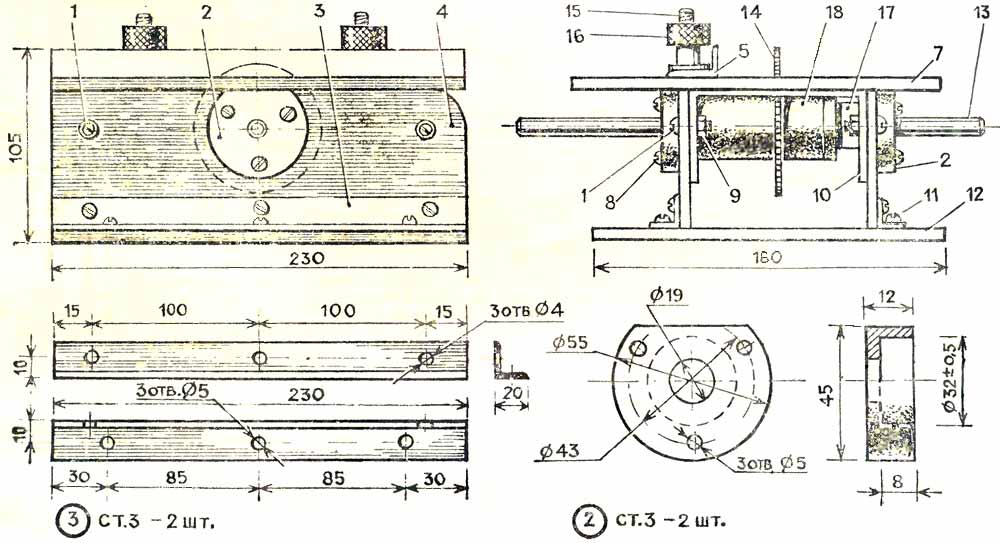

Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.
Принцип работы гидравлического пресса
использоваться в домашних условиях
- штамповка;
- ковка;
- выгибание;
- выдавливание профилей;
- прессовка различных предметов.
Кроме того, прессовка может использоваться для пакетирования различных предметов из древесины, металла и пластика.
Гидравлический пресс используется почти на любом производстве, но и в быту он находит своё применение. Преимущество такого оборудования в законе гидростатики, который, в свою очередь, облегчает прессовку предметов с любой плотностью. Принцип работы заключается в том, что гидравлический пресс давит в одну конкретную точку и тем, самым повышает КПД, в другом месте на предмете. Таким образом, можно производить разнообразные действия от сгибания до прессования предмета, прилагая минимальные усилия.
Вся конструкция включает в себя небольшое количество деталей, но главные из них это два поршневых цилиндра, которые отличаются друг от друга своим диаметром. Внутри поршней, находиться обычная вода или масло. Жидкость позволяет действовать закону гидростатики. Это позволяет усиливать КПД и на предмет, уже будет действовать сила в несколько тонн. Структура гидравлического пресса подразумевает работу в двух плоскостях, но чаще всего применяется вертикальный тип оборудования, и реже горизонтальная модель.
Определение параметров сделанной своими руками циркулярки в домашних условиях
Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.
Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см. На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит
На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.
При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.
Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе
Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

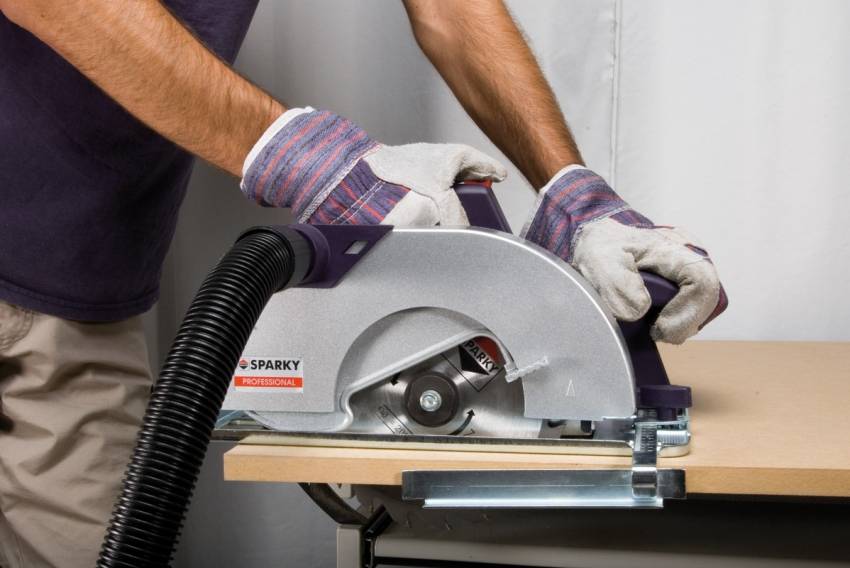

Ручная циркулярка как основа самодельной конструкции
Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.
Дисковая пила состоит из следующих частей:
- электродвигателя;
- одной или двух ручек;
- защитного кожуха;
Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле
- удерживающей платформы (для возможности выставления диска);
- расклинивающего ножа (предупреждает застревание пильного диска в древесине).
Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.
Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.
При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя
Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний
Легкие модели подойдут для эпизодических распиливаний
Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.
Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки
Этапы работы
Основные конструктивные особенности мы рассмотрели, необходимым инструментом запаслись, самое время преступить к делу и понять, как сделать цирукулярный станок своими руками, чтобы он стал надежным помощником в любых строительных делах.
Изготовление столешницы
Разметка и выпиливание столешницы.
Исходя из габаритов деталей, которые будут обрабатываться на станке, лист фанеры выпиливается электролобзиком. После этого он затирается наждачной бумагой. С нижней стороны столешницы отмечается место под прорезь циркулярного диска. Также измеряются размеры подошвы агрегата путем прикладывания его с наружной стороны; для этого с пилы снимают диск и обводят ее нужную часть, определяя так посадочное место.
Посадочные бруски выбирают на глубину примерно 10 мм (зависит от размеров диска). Потом примеряется пила; если места мало, отверстие углубляется.
Установка реек.
Поперечные и продольные рейки лучше поставить с изнаночной стороны столешницы. Сами планки в количестве 4 штук (по паре тех и других) выполняются из бруса.
У поперечных длина должна быть на 7-8 см меньше ширины столешницы с каждой стороны.
Рейки крепятся на саморезы, под которые предварительно делаются гнезда. Крепеж фиксируется так, чтобы его головка не выступала над столешницей.
Проверить, чтобы каждая сторона поверхности выходила за края полученной рамы на 7-8 см.
Окончательная фиксация элементов.
Сначала крепятся поперечные ребра. Края реек смазываются столярным клеем для наибольшей прочности. Далее конструкция фиксируется струбцинами, и вкручиваются саморезы. Когда клей полностью высыхает, аналогичное проделывается с продольными рейками. Потом части каркаса стягиваются друг с другом двумя крепежами с каждой стороны. Струбцины убираются.
Изготовление ножек
После выбора брусков выполняются следующие действия:
Разметка и выпиливание заготовки.
Высота ножек (длина бруса) должна быть такой, чтобы было удобно работать. Обычно столешница располагается на уровне бедер; это надо учесть.
Подгонка угла наклона опор.
Снизу каждой опоры надо сострогать часть материала, чтобы ножка располагалась под наклоном. Площадь основания должна получиться меньше площади вершины (места соединения со столешницей).
Фиксация ножек.
Рекомендуется использовать стальные уголки, устанавливаемые враспор, чтобы придать конструкции дополнительную жесткость, устойчивость. Крепежом служат болты с шайбами, фиксируются шляпкой наружу, чтобы при работе о них не травмироваться.
Стяжка опор.
Еще одна операция для придания большей устойчивости. Попарно с каждого бока станины скрепить ножки по диагонали.
Вот таким в принципе несложным способом изготавливается качественный циркулярный станок по дереву своими руками за небольшое время и средства.
Необходимые инструменты
Для того чтобы сконструировать каретку для циркулярной пилы своими руками и с комфортом использовать ее затем в условиях домашней мастерской, прежде всего, следует подготовить набор материалов и инструментов для ее изготовления:
- Стационарная циркулярная пила на распилочном столе;
- Шуруповерт или дрель, а также ручной фрезер;
- Монтажный клей – подойдет эпоксидная смола;
- Ножовка или болгарка – может понадобиться, что отпилить выступающие детали конструкции;
- Шурупы-саморезы, чтобы закрепить части изделия;
- Металлические гайки по диаметру меньше толщины отверстия профиля – они будут ненадолго в него засыпаны;
- 2 П-видных профтрубы-швеллера из металла (например: алюминий);
- Две рейки из фанеры или дерева – они послужат направляющими. По толщине они должны свободно входить в П-отверстие профиля;
- Квадратная тонкая фанерная планка для основания;
- Две деревянные стенки – для изготовления упорных стенок каретки.
Справка. Дополнительно рекомендуется держать «наготове» пылесос, чтобы продувать конструкцию от стружек и деревянной «пыли» после распила или сверления.
Крепление алюминиевых профилей
Так как каретка будет «бегать по распилочному столу», первое, что следует сделать – это направляющие пазы. Для этого берут два П-образных профиля, примерно равных длине стола. Подогнать размеры можно болгаркой.
На одинаковом расстоянии от расположения режущего диска циркулярки прочерчивают две параллельных ему косильной лески. Затем с помощью ручного фрезера выпиливают по ним П-профильные отверстия, выдувают из них стружку и с помощью клея закрепляют в них профтрубы. После того как клей просохнет – пазы готовы.
Изготовление комбинированного квадрата для резки под углом
Итак, обычная каретка с прямой протяжкой готова, но что, если мастеру потребуется пропилить что-то под другим наклоном, например 60, 40 или 30 градусов? Для таких операций понадобится дополнительный конструкционный элемент, который называют «комбинированным квадратом».
Название не случайно взято в кавычки – дело в том, что базой заготовки действительно является квадратная деревянная платформа. Ее выпиливают так, чтобы она свободно помещалась между упорами основной каретки и одной из сторон фиксировалась у нижней стенки.
После этого заготовку кроят, вырезая из нее фрагменты под нужными углами – получившиеся скосы и будут направляющими, по которым укладывают деталь, которую нужно распилить под этим углом.
«Квадрат» после изготовления жестко (на клей или саморезы) монтируют на каретку. Другой, более продвинутый вариант – в квадрате и основе каретки с помощью фрезера выпиливаются округлые пазы, которые позволяют квадрату передвигаться вдоль основания на подвижном фиксаторе. Он изготавливается из шурупа, гайки и двух металлических шайб.
Подробное видео как сделать торцовочную каретку описанную выше:
Монтаж стенок
Итак, основа готова и далее на нее устанавливаются упорные стенки. Для этого берется два деревянных бруска: один из них жестко, с помощью саморезов, фиксируется по ближнему к мастеру краю так, чтобы он был строго перпендикулярно режущей кромке диска пилы; второй закрепляется по верхнему краю, но только с одной стороны. Это нужно для того, чтобы мастер мог выровнять эту стенку строго параллельно нижней. Операция выполняется с помощью угольника.
После того, как стенки выровнены, проводится пробный распил. Он имеет две цели – с его помощью пропиливают отверстия в стенках и основании каретки, а также измерив затем распиленную заготовку, проверяют – верно ли выверен прямой угол распила.
Важно. Высота стенок должна быть достаточной, чтобы режущая кромка входила в них не более чем на ее половину, иначе во время эксплуатации каретка может разломиться – а это неоправданный риск при работе с циркулярной пилой
О технике безопасности
Деревообрабатывающие станки являются оборудованием, создающим повышенную опасность. Для изложения содержания томов ТУ и ТБ на них в популярной статье нет места, да и отвечает домашний мастер сам за себя. Поэтому вкратце покажем «от обратного»: каким не должен быть циркулярный станок, чтобы работа на нем была возможна без травматизма и увечий. Пример «произведения», нарушающего все непременные правила более-менее безопасного устройства распиловочно-фуговальных станков, показан на рис. (электрическая часть – тема отдельная).
Пример неправильного и опасного устройства циркулярного распиловочно-фуговального станка
Пояснения к нему:
- А – пильный диск без защитного кожуха. Это общая болезнь едва ли всех самодельных циркулярок. Мол, держим пальцы подальше от пилы, пользуемся толкателем заготовки, и все OK. Так вот, к вашему сведению – сейчас в интернете можно запросто нарваться на пильный диск, изготовленный методами порошковой металлургии. Наткнувшись на гвоздик, очень даже охотно разлетается на мелкие острые осколки.
- Б – выступ диска явно больше 1/3 диаметра. «Закусы» дергающейся в руках заготовки, лохматый ступенчатый рез – неизбежны. Травмы в работе – более чем вероятны.
- В – силовая передача также не закрыта коржухом.
- Г, Д – стол из разнородных некачественных материалов. Поперечный перекос заготовки и «увязание» пилы со всевозможным нехорошим последующим также вполне вероятны.
Параллельный упор для циркулярки своими руками
Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:
- Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
- Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
- Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.
Параллельный упор для циркулярки можно изготовить самостоятельно.Обратите внимание! Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила. Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора
Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов
В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов
Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.
Какие брать диски
Пильный диск – важнейшая часть циркулярки, рабочий орган, ради которого она и делается. К нему же привязывается и вся конструкция станка, так что нужно заранее определиться, какие диски будем использовать в работе, и как выбрать нужный заочно (онлайн) по обозначениям на нем или в описании..

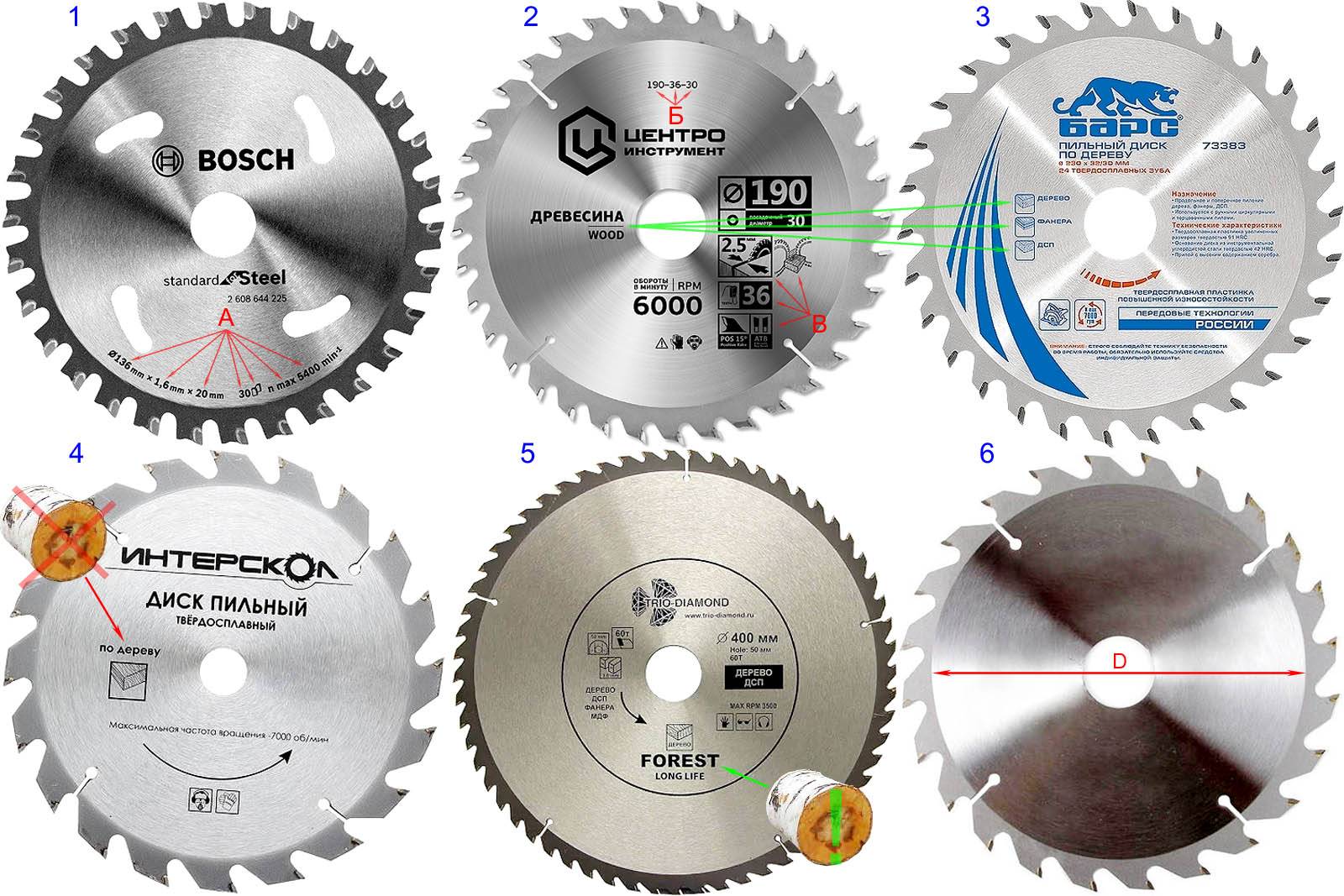

Типы и системы обозначений пильных дисков
Наиболее распространены 2 системы обозначений. По первой (п. А поз. 1 на рис.) последовательно обозначаются:
- диаметр диска по вершинам зубьев, мм;
- ширина реза, мм;
- диаметр установочного (посадочного) отверстия, мм. Типовой (по умолчанию) допуск +0,05 мм не указывается;
- нетиповой допуск на посадку (возможно);
- количество зубьев;
- буквой Т или пиктограммой – наличие на зубьях твердосплавных напаек;
- частота вращения – рабочая (номинальная) просто цифрами, максимально допустимая с приставкой max.
По второй системе обязательно, цифрами через дефисы, указывается типоразмер диска: диаметр по основаниям зубьев, их количество, посадочный диаметр (допуск по умолчанию тот же). Напр., 190-36-30 в п. Б поз. 2 означают диск диаметром 190 мм (по вершинам зубьев будет 200) на 36 зубьев под посадку 30 мм. Отдельно указывается частота вращения, но здесь она максимальная по умолчанию; рабочая на 10% меньше. Остальные параметры указываются или условными обозначениями (п. В поз. 2) или текстуально. Минимальная частота вращения, при которой еще обеспечивается должное качество реза, для сертифицированных дисков со стабилизирующими прорезями (поз. 1, 2, 4, 5) на 50% ниже рабочей, а для сплошных дисков на 25% меньше.
В продаже встречаются вполне качественные «внесистемные» диски (поз. 3-5). Но во всех случаях просто «по дереву» (поз. 2-4) обозначает соответствующую ТУ деловую древесину, фанеру, ДСП, ламинат и др. достаточно качественные древесные материалы. Пилить таким диском не выдержанное сырое дерево опасно – может заклинить и разлететься. Для распиловки дикой древесины выпускаются специальные диски с обозначениями Forest (лес, поз. 5), Wildwood (дикое дерево), Timber (древесина), Log (бревно) и т.п. Диски с такими обозначениями применяются в стационарных маятниковых пилах, циркулярных пилорамах и др. оборудовании для распиловки сырой древесины.
Наконец, в продажу поступает много пильных дисков безо всяких обозначений, поз. 6 на рис. В общем, пилят, но с ними нужно осторожнее: линейную скорость вращения такого диска лучше не давать более 40 м/с. Чтобы получить из нее скорость вращения (для расчета передачи), измеряем диаметр диска по основаниям зубьев D (в мм), и вычисляем его рабочую скорость вращения как 60(40 000/(3,1415хD)). Напр., рабочая скорость вращения «мутного» диска на 200 мм получится 3815 об/мин; лучше взять 3500.
Форматно-раскроечный станок своими руками: чертежи, видео, фото
По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:
Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.
И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.
Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.
Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:
- Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
- При раскрое поперек волокон появляется много сколов;
- Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.
Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.
Назначение форматно раскроечного станка
Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.
Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.
При изготовлении самодельной конструкции следует учитывать такие моменты:
- устойчивость оборудования во время работы;
- наличие измерительных инструментов для предварительной раскройки деревянного листа.
- размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
- меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.
Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.
Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.
Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?
Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).
Пример готового горизонтального форматника. С листом фанеры он занимает очень много места
В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.
А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.
Самый простой вертикальный форматник обойдется в 230 тыс руб.
Бюджетный вариант вертикального форматинка, который нам не очень понравился
Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).
Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.
Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.
Неисправности якоря и статора
Эти неисправности являются самыми распространенными. Во время работы неожиданно в щеточной области появляется сильное искрение. Может пойти дым и чувствоваться запах гари. Такие повреждения иногда очень трудно диагностировать. Начнем с самого простого и дорогого случая.
Схема проверки работоспособности циркулярной пилы.
После вскрытия двигателя выясняется, что и на роторе, и на статоре следы гари. Тут все понятно. Менять надо и то, и другое. Вариант дорогой, но вероятность ошибки исключена. Хуже, когда статор закопчен, а якорь как новый. На первый взгляд кажется просто — нужно менять статор. Совсем необязательно. Ротор тоже может быть неисправен, но находиться “в обрыве”. Более того, он и мог послужить причиной более серьезной поломки. Определить его неисправность в этом случае достаточно просто.
- Отключите клеммы статора от щеток. На их месте закрепите щупы тестера, он должен показать маленькое сопротивление.
- Медленно вращайте вал двигателя, если в какой-то момент сопротивление увеличится, значит, якорь неисправен.
Процесс изготовления: пошаговая инструкция
Разметка места крепления пилы к столу
Разметка и крепление ребер жесткости
Столешница под циркулярную пилу в готовом виде
Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.
| Шаги | Описание |
| 1 | Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия. |
| 2 | В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм. |
| 3 | Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3. |
| 4 | Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу |
| 5 | После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок |
| 6 | Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть |
| 7 | Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить |
| 8 | Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла |
| 9 | Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться. |
Крепление ножек к столу
Крепление пилы к столешнице
Фиксирование пусковой кнопки
Конструкция выполнена и готова к использованию
При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость
Конструкция должна быть устойчивой, без расшатывания
Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

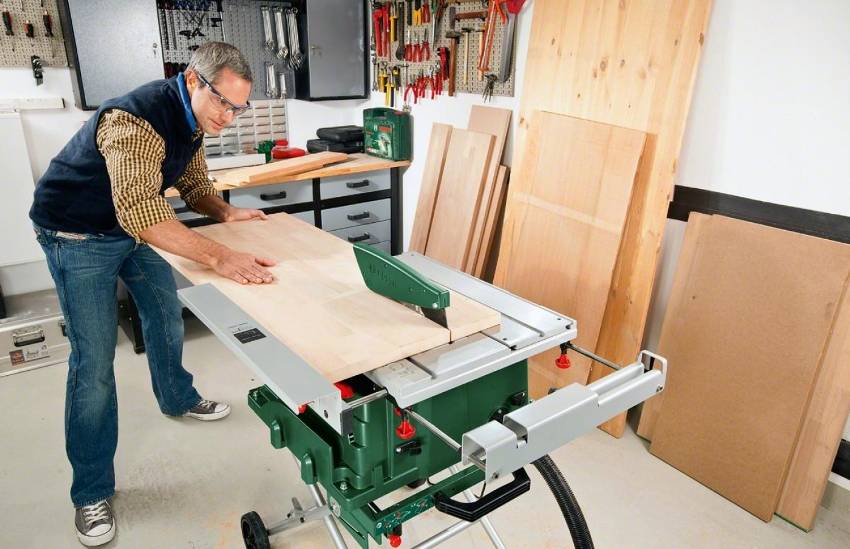

Пример изготовленного рабочего стола для циркулярной пилы
Вариант стола для ручной циркулярной пилы с механизмом подъема
Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

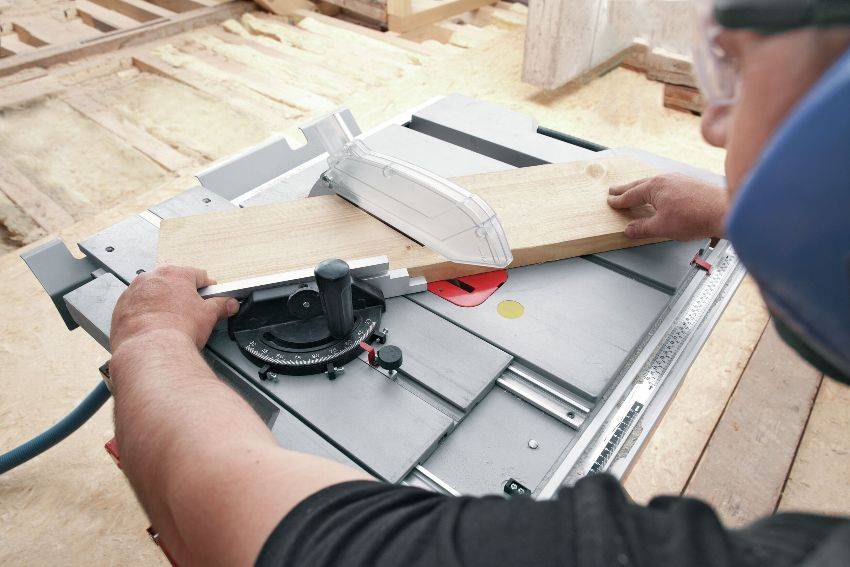

Для безопасности обязательно используйте защитные очки
Указанные простые советы помогут избежать травматизма на рабочем месте.
Этапы изготовления
Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.
Этап первый
В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.
Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.
Кромки доски при возможности стоит отфрезеровать и отшлифовать
Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется
Этап второй
В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.
Этап третий
Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.
Этап четвертый
Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.
Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.
Этап пятый
Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.
Этап шестой
Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.
Дополнительные улучшения конструкции
Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.
Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок
Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик
