Выбор инструмента
Специально для работы решил приобрести лазерный нивелир, так как им можно быстро и точно сделать разметку любой конструкции одному, без напарника. Сначала была мысль купить оптический нивелир и работать им «по старинке», но, так как все работы я буду проводить скорее всего один, то мой выбор был очевиден. Мне нужен был недорогой, качественный лазерный уровень с возможностью работы с приёмником на улице при солнечной погоде.
После нескольких часов выбора в интернет — магазине, мой выбор пал на лазерный построитель плоскостей ADA 2D Basic Level, так как он полностью подходил для выполнения моих задач. Яркость линий, наличие отвеса, режим работы с приемником на улице до 30 метров, поворотное основание со шкалой (360°), на которой можно устанавливать любой горизонтальный угол, а также микровинт для точной подводки, в общем, все то, что мне нужно.
Также сразу приобрел приемник лазерного излучения, лазерный дальномер, штатив и нивелирную рейку. Приёмник, который крепится на нивелирную рейку мне был необходим для работы с лазерным нивелиром на улице, так как на улице в ясную солнечную погоду луча совсем не видно, а этот самый приёмник как раз улавливает луч и показывает его местоположение. Для быстрого подсчёта расстояний, площадей, объемов и других вычислений я решил за одно приобрести лазерный дальномер, в хозяйстве вещь не лишняя.
Разметка фундамента
Итак, приступил к работе. Размеры лёгкого каркасного дома я запланировал 6 на 6 метров. Первым делом надо было сделать фундамент из бетонных блоков. Но чтоб делать фундамент надо знать, где будут расположены стены. На участке я примерно отметил, где будет располагаться дом.
Установил штатив с лазерным нивелиром ADA 2D Basic Level таким образом, чтобы точка лазерного отвеса совпадала с будущим углом дома, и на месте отвеса заколотил колышек №1 и продолжил разметку. Навел лазерную линию вдоль предполагаемой стены дома, и прокрутил поворотный лимб на нивелире таким образом, чтобы 0° совпал с риской на нивелире, т.е. в дальнейшем это будет наша отправная точка от которой мы повернёмся на 90° для разметки второй стены.
Отмерил расстояние по вертикальной лазерной линии 6 метров от колышка и заколотил второй колышек. Повернув прибор на 90°, отмерял расстояние по лазерной линии 6 метров и забил колышек №3. Половина работы по разбивке фундамента была сделана. Переставил штатив с лазерным уровнем ADA 2D Basic Level на другую точку таким образом, чтобы отвес лазерного нивелира совпал с колышком.
Предварительно сделав выторфовку и отсыпку песком в местах предполагаемого фундамента, я расставил по периметру бетонные блоки, установив их по осям стен по натянутым верёвкам. Поставив штатив с лазерным уровнем с угла, за одним из кольев, таким образом, чтобы горизонтальная лазерная плоскость захватывала весь размер фундамента, начал устанавливать все блоки в один уровень. Для этого я закрепил приемник ADA LR50 с помощью специального крепления, которое шло в комплекте с приемником, на 3-х метровую нивелирную рейку.
С огромным трудом растащив 9 бетонных блоков, по блоку на каждый угол, посередине каждой стены и под простенок — начал нивелировку. Зафиксировав первую отметку на первом блоке, и приняв её за ноль, двинулся на второй. Превышение на втором блоке оказалось немного больше, если быть точным на 7 сантиметров, значит надо подсыпать песок под блок. Отодвинул блок с его места и подсыпал песка.
Приложив не дюжее усилие, поставил блок обратно на место и снова проверил уровень. Превышение оказалось около сантиметра, поэтому пришлось немного поёрзать блоком, чтоб он чуть-чуть опустился. Все остальные бетонные блоки я выставил по такому же принципу, не переставляя нивелир, просто ставил нивелирную рейку на блок и двигая приёмником по миллиметровой шкале рейки устанавливал превышения других блоков относительно первого эталонного блока
Таким образом, с помощью лазерного уровня и приёмника, а также лазерного дальномера и собственной смекалки я решил задачу по разметке и установке бетонных блоков быстрее, чем думал. Я уверен на сто процентов, что если бы я всё размечал по старинке с помощью гидроуровня или доски с обычным пузырьковым уровнем и рулеткой, это заняло бы на много больше времени и сил. Как говорится, спасибо современным технологиям!
Как пользоваться нивелиром
Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.
Настройка лазерного уровня
- Установите прибор на ровной плоскости или закрепите на штативе.
- Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
- Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
- В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
- Настройте величину угла и скорость вращения луча, если эти функции есть.
Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.
Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.
Работа на полу с использованием нивелира
При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.
Включите прибор. Красная линия покажет нулевой уровень будущего пола.
Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.
Установите лаги по лазерным линиям.
После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.
Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.
Видео: Использование лазерного уровня для отделки помещений

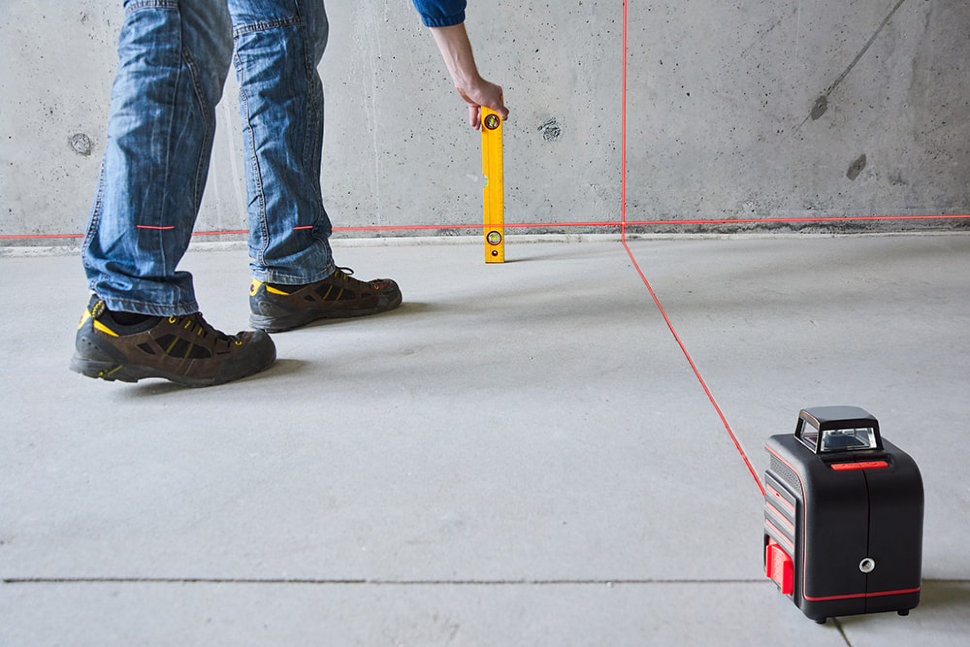

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.
Проверка ровности пола лазерным уровнем
Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

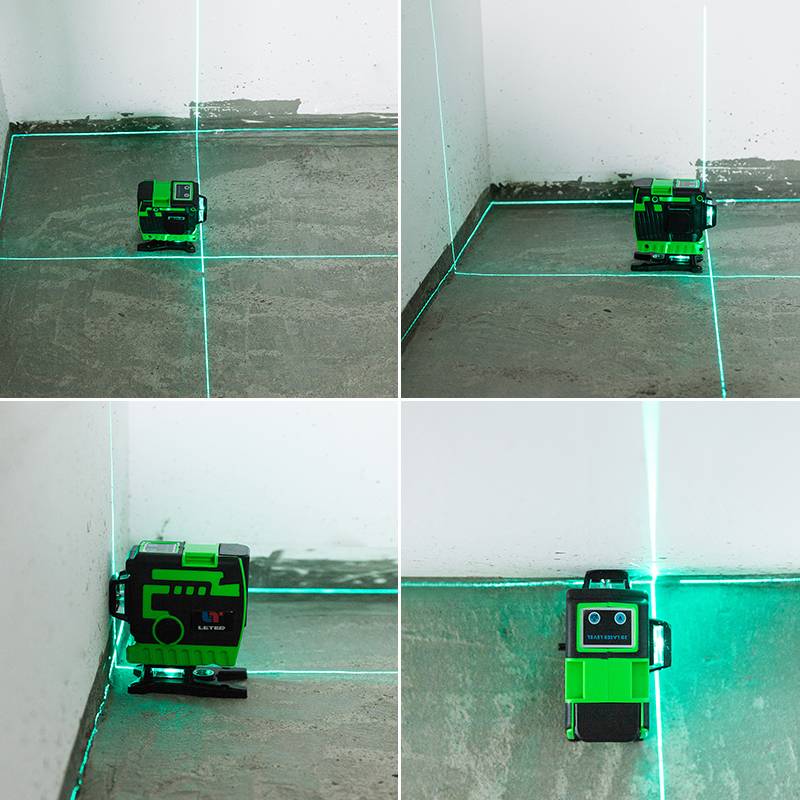

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу
выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;
укладка плитки. Делается аналогично работам на полу;
построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;
расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;
установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;
-
перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;
использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.
Как проверить лазерный уровень на точность
Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр)
Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях
Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.
Прежде, чем приступить к выравниванию поверхности пола, необходимо отбить горизонтальный уровень помещения. Иными словами, начертить на стенах идеальные горизонтальные линии, на которые можно будет ориентироваться при выравнивании. Сегодня мы разберем, как это можно сделать проще всего, используя традиционные и современные приборы.
Подготовка к работе
1. Выбираем нивелир
Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.
- Высокоточные — допускают погрешность не более миллиметра
- Точные — их средняя ошибка составляет уже два миллиметра
- Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.
По принципу действия уровни можно разделить на три группы.
Оптические
Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.
Цифровые
Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.
Лазерные
Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.
Есть несколько видов этих приспособлений
Ротационные
Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.
Точечные
Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.
Линейные
Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.
2. Установка
Поэтапная подготовка инструмента к эксплуатации
- Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
- Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
- Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
- Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.
Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ
3. Настройка
Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.
Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.
4. Дополнительные приборы
Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.
1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.
2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.
3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.
Это интересно: Как сделать клей из пенопласта
Как работать с оптическим нивелиром
Оптический прибор очень прост в применении. Зная, как его правильно использовать, получится размечать высоты построек на собственном дачном участке самостоятельно быстро и точно. А это позволит экономить на услугах специалистов. Чтобы было проще ознакомиться с алгоритмом работы оптического нивелира, стоит рассмотреть весь процесс на примере. Рассмотрим основы работы инструмента марки Leica Jagger 20.
Как установить
Первое, что надо сделать, это установить штатив. Поставить его нужно таким образом, чтобы площадка фиксации нивелира была ровной. Для этого надо отрегулировать высоту штативных ножек. Если штатива нет, тогда можно расположить прибор на относительно ровной плоскости.
Установка штатива
После того, как нивелир будет установлен на штатив, надо провести регулировку. Для этого предназначены специальные винты. Необходимо добиться, того, чтобы устройство располагалось точно в горизонтальной плоскости. В индикаторе пузырек воздуха должен быть в центре.
Как измерить высоту Leica Jagger 20
Допустим, требуется выставить высоты фундамента для возведения здания. Надо поставить на угол фундамента рейку. Если ее нет, тогда подойдет обычная рулетка. Работу лучше проводить с помощником.
Рейка должна располагаться строго вертикально. Это влияет на точность проведения замеров. После выставления рейки следует навести на нее объектив нивелира. Если рейку видно нечетко, тогда надо отрегулировать фокусировку путем вращения винта до тех пор, пока не будет получено четкое изображение. В окуляре должны быть отчетливо видны деления рейки. Также должны быть видны линии перекрестия. Если они нечеткие, тогда требуется провести регулировку окуляра.
При каждом переставлении рейки требуется фиксировать показания делений шкалы на горизонтальной линии перекрестия на бумаге. Допустим, получились такие данные:
- первая вершина – 288,4 см;
- вторая вершина – 292,9 см;
- третья вершина – 289,8 см;
- четвертая вершина – 291,2 см.
Самой низкой вершиной является вторая, равная 292,9 см от уровня земли. Далее нужно просчитать разницу между первой, третьей, четвертой вершиной и второй:
- первая вершина = 288,4 – 292,9 = 4,5 см;
- вторая вершина = 292,9 -292,9 = 0 см;
- третья вершина = 289,8 – 292,9 = 3,1 см;
- четвертая вершина = 291,2 – 292,9 = 1,7 см.
С целью разметки фундамента планируется натягивать шнур на высоте 20 см от нуля застройки или второй вершины и задать горизонт. По вершинам высота от уровня грунта будет такой:
- первая вершина = 20 – 4,5 = 15,5 см;
- вторая вершина = 20 – 0 = 20 см;
- третья вершина = 20 – 3,1 = 16,9 см;
- четвертая вершина = 20 – 1,7 = 18,3 см.
В итоге получена точная горизонтальная плоскость для заливки фундамента.
Как измерить расстояние
На вертикальной линии перекрестия присутствуют две небольшие черты. Определим расстояние до установленной рейки. Для этого требуется умножить разницу показаний на постоянную величину. Для нивелира марки Leica Jagger 20, как и для других оптических приборов, константа составляет 100.
Как применять лазерный уровень
Вариантов использования лазерного уровня — огромное количество. Он используется как в быту, так и на улице. Но в любом случае, применение такого оборудования позволяет проводить работы быстро и с огромной точностью.
Штукатурка
Для штукатурки стен лазерный прибор дает возможность не только определить оптимальное расположение будущей поверхности отделки, но и сэкономить стройматериалы.
Проверка уровня стены производится следующим образом:
- построитель линий или плоскости располагается на стене;
- при помощи линейки исследуют отклонение плоскости от уровня светового фронта;
- размечают линии на полу, потолке, пересекающихся стенах для отметки толщины штукатурки.
Зная, какой толщины должны накладываться те или иные растворы, можно сразу оптимально спланировать ход работ. В частности, увидеть, нужна ли сетка. Или рассчитать параметры слоя штукатурки так, чтобы экономить раствор и одновременно обеспечить его минимальную толщину в самых высоких областях отделываемой стены.
Плитка
Для плитки отлично подойдет двухпризменный построитель линий. Их пересечение устанавливают в центре кладки. По линиям ориентируют плитки при кладке. Края рядов выравнивают по лазеру.
Уровень пригоден как для отделки на стене, так и для оформления полов. Кроме этого, поворачивая устройство, уверенно и с высокой точностью делается косая кладка плитки.
Обои и отделочные панели

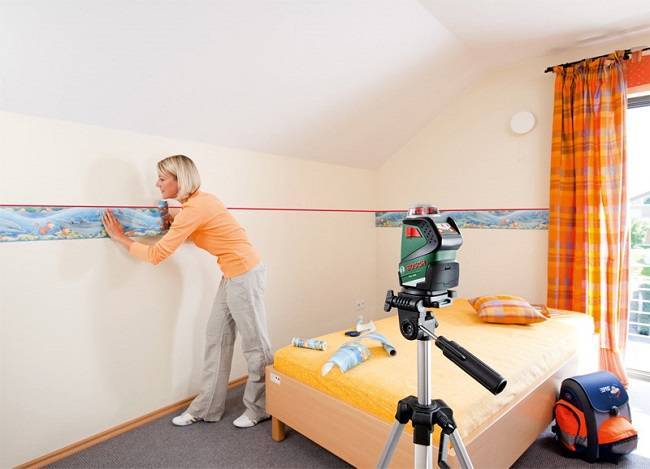

Неоценима роль лазерного построителя линий при работе с обоями. Он позволяет:
- уверенно очертить верхнюю границу поклейки или укладки панелей для оформления части стены;
- расположить элемент отделки или полосы обоев строго вертикально.
Каждый, кто хоть раз занимался поклейкой бумажных полос, несомненно оценит открывающиеся возможности.
Работать с лазерным уровнем становится быстрее, бордюры клеятся точно, а материал можно рассчитать без учета отходов.
Мебель
Лазерный уровень позволит за минуты сделать разметку для навешивания кухонных и любых других шкафчиков. Используя построители линий, легко делать четкое расположение элементов на стенах.
Кроме этого, по горизонтальному лазерному лучу легко регулировать напольные шкафы по высоте, располагая их столешницы по идеальной ровной плоскости.
Перепланировка
С появлением лазерного уровня не только разметка, но предварительное визуальное планирование изменений конструкций стали простым занятием. Устанавливая построители плоскостей, можно сразу увидеть прохождение будущей стены или перегородки. При необходимости, легко сразу сделать разметку по полу, потолку и стенам для начала кладки или модификаций строительных конструкций.
Полы
При создании ровного, гладкого пола лазерные уровни показывают максимальную полезность.
- Определить разброс высот, чтобы выровнять пол, можно при помощи линейки и ротационного построителя плоскостей.
- Вычислить высоту для стяжки пола, при которой будет достигнута минимальная толщина материала, также несложно. При необходимости, можно сразу сделать разметку границ заливки по стенкам.
Установка маяков по лазерному уровню превращается в развлечение. Достаточно делать подклады или их регулировать стойками, пока верхняя грань не станет равномерно освещенной. Или выставлять высоту опоры с учетом толщины самого маяка.
В сравнении с классическим методом с многократной проверкой положения пузырьковым приспособлением, использование лазера позволяет сделать работу на порядки быстрее и с высокой точностью.
Классификация лазерных уровней
В зависимости от принципа действия эти компактные лазерные устройства делят на несколько видов:
Призменные. Отражение испускаемого светодиодного луча происходит от двух стеклянных призм. Механизм действия таков, что отражённый луч начинает распространяться в вертикальной и горизонтальной плоскости. Дальность действия призменного нивелира достигает тридцати метров, а максимальный угол проекции — 120 градусов. Используют для бытовых нужд. Ротационные. Принцип действия основан на вращающейся способности светодиода, в результате чего формируется световой поток. Дальность действия светового луча не превышает двести метров, а угол проецирования — 360 градусов. С помощью его в помещении можно отметить линии на всех требуемых поверхностях одновременно. Относится к профессиональным приборам. Точечные. Встроенный светодиод не рассеивает луч, а фокусирует его в определённой точке. Радиус покрытия луча — 30 метров. Без помех функционирует при ярком освещении. Не применяют для отделочных работ внутри дома. Самовыравнивающиеся. Светодиодный набор встроен в маятник, предназначенный для рассеивания пяти пучков света. В комплект входит крестообразный прицел, необходимый для облегчения замеров нужных объектов. Разработан для профессионального использования.
Если вдруг Вы еще не знали, то советуем прочитать о том, как пользоваться вольтметром.
Лазерный уровень – инструмент нового поколения
С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.
Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии
Лазерный уровень – небольшой аппарат (к нему в комплект обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).
Лазерный уровень излучает лазерный луч в нескольких проекциях
Этапы отбивки горизонтального уровня лазерным нивелиром
1. Установка лазерного уровня на полу или на штативе.
2. Выравнивание прибора. В дорогих моделях часто предусмотрена функция автоматического выравнивания, которая позволяет не заботиться о ровности установки. В противном случае придется произвести выравнивание пузырька в прозрачной колбе (находится на поверхности прибора).
3. Включение прибора и получение на плоскости идеально горизонтальной линии.
Ориентируясь на горизонтальную линию лазерного построителя (уровня) можно выравнивать полы и потолки, строить подиумы, прибивать полки и выполнять множество других ремонтных работ
4. Прочерчивание этой линии отбивочным шнуром.
5. Для получения горизонтальной линии на другой стене лазерный уровень необходимо развернуть в ее сторону и выполнить те же действия. Такой принцип работы характерен для позиционных лазерных уровней, которые относятся к бюджетной линии. Более дорогие модели – ротационные. Их поворачивать не нужно. При включении они сразу же дают проекцию по всему периметру помещения.
Лазерный строительный уровень – технологичный прибор, пришедший на смену водяному. Прибор даёт точные результаты, надёжен и удобен в работе.
Лазерный уровень – упрощённый вариант нивелира. Действие инструмента основано на излучении светодиодом света, образующего лучи и точки. Луч меняет положение от механических, оптических, электронных изменений.
По принципу построения разделяют две категории лазерных уровней:
- призменные или позиционные, в основе луча лежит призма, на поверхность проецируется линия;
- ротационные, луч образован линзой, способен формировать контрольные точки.
Призменные лазерные уровни бюджетные и простые в использовании, дальность действия луча до 20 метров. Ротационные измерительные инструменты применяются профессиональными строителями, имеют больше возможностей, дальность действия увеличена до 500 м.
Перед началом измерений необходимо прочитать инструкцию, позаботиться о технике безопасности. Работая под открытым небом, учитывают температурный диапазон работы инструмента, степень защиты от влаги.
Переход в рабочее положение
Правильная установка и обеспечение подходящих условий работы – основные задачи, которые нужно решить, чтобы получить отличные результаты на этапе выполнения разметки стен, пола.
Другие нюансы:
- Работать с нивелиром рекомендуется на определенном расстоянии от нужной поверхности, дополнительно следует учитывать и допустимый минимум приближения устройства, так как это может значительно ухудшить качество измерений
- Установка лазерного уровня выполняется на выбранном участке лишь в том случае, если между нивелиром и поверхностью стен отсутствуют любые предметы, в противном случае луч будет преломляться, и уровень не позволит проверить степени кривизны поверхности
- Работа должна производиться при условии полной неподвижности аппарата, его располагают на горизонтальной поверхности, лучше всего для этой цели задействовать специальные приспособления (штатив, подставка)
- Нивелир в большинстве исполнений имеет функцию самовыравнивания по горизонту, а дополнительно в конструкции предусматривается пузырьковый уровень.
Кроме всего прочего, установка и дальнейшая работа должна выполняться на участке при условии, что люди были предупреждены об этом и по близости нет животных, так как есть вероятность попадания луча на слизистые оболочки зрительных органов.
