Монтаж и проблемы установки насоса в скважину
Насос крепится на синтетическую крепкую веревку за специальное ушко и опускается в воду.
Желательно надеть на насос защитное резиновое кольцо, чтобы вибрация насоса не разрушила скважину и не повредила корпус.
Размер насоса позволяет опустить его даже в узкую скважину 10-12 см. Подвешивать насос за шнур питания или за шланг, очень не рекомендуется. И шланг и провод быстро оборвутся и достать поврежденный насос из скважины будет не просто.

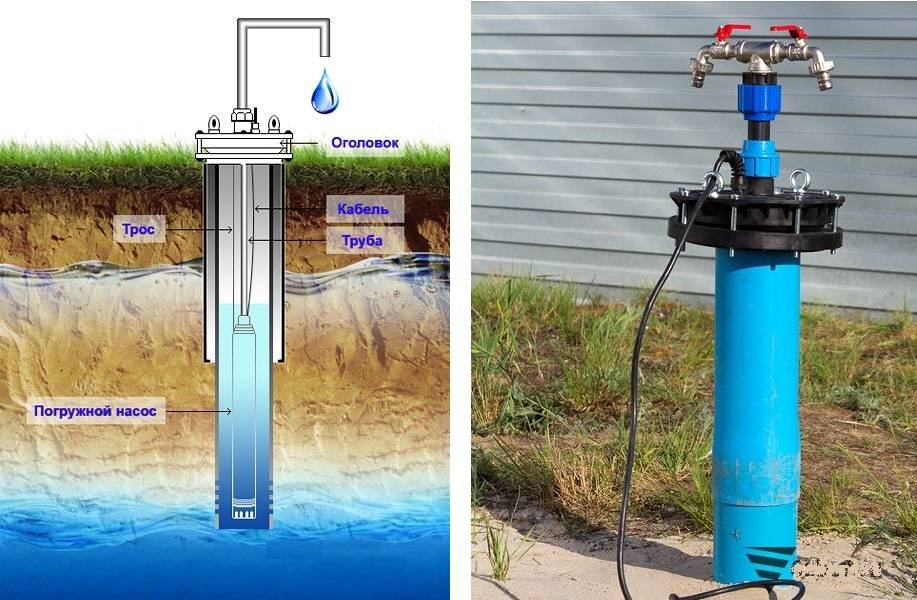

Монтаж насоса в скважину — крепление кабеля к обсадной трубе
Кстати, при креплении погружного насоса в скважину, всегда обращайте внимание на трос и его крепление. В случае выбора неудачного крепления, если насос застрял в скважине, достать его может быть очень сложно. Для удобства и защиты от перетирания, установите простую систему блоков
Для удобства и защиты от перетирания, установите простую систему блоков.
Проблемы могут возникнуть при транспортировке воды в здание. Насос поднимет воду из скважины, но на то, чтобы доставить ее дальше, потребуются дополнительные мощности.
Можно сделать простую связку – насос поднимает воду из скважины, а дальнейшей ее транспортировкой занимается насосная станция, расположенная в доме.
Критерии выбора насоса для скважины
В модельной линейке двух представленных насосов есть мощные агрегаты, есть маломощные с небольшой производительностью и напором. То есть выбор на самом деле широк. Главное – точно подобрать насос к скважине. И здесь дело касается не только размеров, особенно это относится к глубинным моделям. Но и в характеристиках гидротехнического сооружения.
У скважины есть пять характеристик:
- статический уровень;
- динамический;
- дебит;
- диаметр;
- глубина до дна.
Первый показатель – это расстояние от поверхности земли до зеркала воды внутри ствола. Второй показатель – это тоже расстояние, но только когда из скважины был произведен водозабор. То есть часть воды выкачена, а значит, уровень ее в стволе снизился до определенного значения, и даже после продолжения водозабора он не изменяется.
Дебит, не путайте с дебИтом. Последний – бухгалтерский термин. Это производительность скважины. То есть объем воды, требуемый за единицу времени. При откачивании насосом уровень уменьшается медленно, что говорит о быстром пополнении водой. Измеряется дебит л/мин, м3/ч, м3/сут. Этот показатель очень важен. Он не должен быть меньше производительности насосного оборудования. Но необходимо обозначить, что дебит – величина не стандартная. Летом и зимой вода заполняет скважину медленнее, чем осенью или весной.
Что касается глубины скважины. Этот параметр должен быть достаточным, чтобы обеспечить погружение глубинного насоса до уровня, когда над прибором оставался двухметровый столб воды, а до дна агрегат не доставал в пределах 1 м. Это также касается и поверхностной модели, в которой в скважину опускается фильтр.
И последняя характеристика – диаметр скважины. По сути, это диаметр обсадной трубы. В основном этот параметр необходим при выборе скважинного насоса глубинной модели. Его диаметр должен быть меньше диаметра скважины. Причина понятна – чтобы свободно опустить внутрь трубы прибор, а при необходимости свободно его вытащить наружу.
Все выше обозначенные характеристики скважины можно узнать в паспорте гидротехнического сооружения. Этот документ выдает компания, которой заказано провести бурение на участке.
Теперь, что касается насоса. У него две основные характеристики: производительность и напор.
- Производительность определяется объемом потребления воды с расчетом на одного человека. Это стандартная величина, равная 200 л/сут. Сюда входит приготовление пищи, питье, мытье посуды, стирка, уборка, пользование унитазом, принятие душа и прочие бытовые нужды. Не входит полив сада, огорода, клумб и прочих зеленных насаждений. К примеру, если в доме проживает постоянно 3 человека, то в среднем они потребляют 600 л воды. А значит, именно такой производительности насос и надо приобретать, организовывая систему автономного водопровода.
- Напор воды определяется в основном глубиною водозабора. К примеру, если динамический уровень равен 55 м, то напор прибора должен быть не менее 60 м. Здесь 5 м дополнительных уходит на горизонтальный участок от скважины до дома.
Обустройство скважин для откачки воды с помощью насоса
Перед выбором и установкой насоса нужно создать скважину, которая станет источником воды для одного или нескольких частных домов. При создании скважины лучше соблюдать четким правилам и стандартам. Несколько важных моментов при организации скважины:
- Нужна подготовка плана испытания и строительства скважины. Это индивидуальные просчеты, изложенные в плане строительства, включая одобрение испытания скважины и план строительства перед началом бурения.
- Потребуется получить одобрение испытания скважины и план строительства перед началом бурения.
- На этом этапе можно переходить к самому бурению. Нужно пробурить тестовую скважину.
- Испытание на откачку. Проведите испытание на ступенчатую депрессию для определения производительности.
- Проверка качества воды. С помощью пробы нужно установить состав воды, примеси и ее качество.
- Проектирование скважины. Проектирование постоянной скважины на основе информации о грунтовых водах. По результатам нужно подготовить отчет об испытании водяной скважины и проектировании постоянной скважины. Данные подкрепляются лабораторными исследованиями.
- Получение одобрения в госорганах. Строительство скважины нельзя начинать без официального одобрения в виде проекта.
- Строительство скважины с соблюдением всех установленных норм по проекту.
План испытаний и строительства специалисты должны предоставить до выполнения любых буровых работ. План включает координаты скважины. Поскольку в скважине питьевая вода находится только на определенном уровне, потребуется оценка качества жидкости в источнике. По окончании бурению и испытания скважины, нужно провести отбор проб воды в колодце. Пробы передаются в лабораторию, которая должна предоставить свой отчет, ориентируясь на стандарты питьевой воды.
Диаметр скважины оказывает существенное влияние на стоимость строительства. Диаметр обязательно должен быть одинаковым в нижней и верхней части скважины. Однако диаметр должен быть достаточно большим, чтобы в него можно было погрузить насос. Диаметр впускной секции должен быть достаточным для обеспечения восходящей скорости потока в нагнетательном патрубке насоса 1,5 м/с и менее. Выбор оптимального диаметра также зависит от: дебита скважины, скорости входа всасывания, метода строительства.
Обсадная труба для скважины может быть выполнена только из стали. Использование ПВХ не разрешено правилами безопасности. Толщина стенки и прочность трубы для материала кожуха зависят от гидравлической прочности на сжатие и продольный изгиб, необходимые для скважины. Замена на другой материал возможна только после получения одобрения.
Колодец должен быть оборудован таким образом, чтобы предотвратить загрязнение питьевой воды из источника. Герметизация колодцев нужна для защиты водопровода от загрязнения, изолирования воды от химического воздействия, для защиты корпуса от внешней коррозии и стабилизации грунта, песка.
Для создания уплотнителя потребуется бетонная прокладка. Ее толщина должна быть не менее трех метров. При бетонировании обязательно придерживайтесь правил, выдерживая нужное количество времени строительную смесь.
Колодец должен располагаться в доступном месте для потенциального ремонта насоса, очистки, дезинфекции, тестирования. Колодец располагают на максимально возможной высоте, выше близлежащих потенциальных источников поверхностного загрязнения.
Обсадная колонна колодца должна выступать не менее чем на 500 мм над уровнем
поверхности бетонной плиты, чтобы обеспечить достаточное пространство для герметичного поверхностного уплотнения в верхней части кожуха.
Как выбрать насос для скважины?
Чтобы определиться с типом и характеристиками насосного оборудования, необходимо оценивать не способности самой модели в отдельности, но и специфику ее использования. Оценка состояния скважины и условия эксплуатации – ключевые направления, которые нельзя игнорировать.
Неспособность точно смоделировать характеристики притока скважины неизбежно приведет к чрезмерным или недостаточных техническим параметрам насоса. При отсутствии частотно-регулируемого привода для регулировки производительности насоса сложно обеспечить слаженную работу устройства в скважине.
Типы перекачиваемых жидкостей влияют на производительность насоса
Кроме того, крайне важно проанализировать производительность насоса в конкретных условиях. Эти данные помогут увеличить срок службы эксплуатации агрегата
Когда погружной насос правильно подобран по размеру и его работа должным образом контролируется, откачка воды будет налаженной и экономичной.
Подбор
На что следует обратить внимание при подборе насоса для скважины?
Производительность.
Представляет собой наибольший объём жидкости, который планируется расходовать из всех возможных мест водозабора.
Рассчитывается с учётом статистических таблиц, которые приводят усреднённые показатели для всех ситуаций потребления воды.
Так, холодная и горячая вода расходуется на кухне, в ванных на первом и последнем этажах дома всегда по-разному, а наличие биде даёт разницу при сравнении с унитазом.
После определения общей суммы определяется номинальная производительность – не менее половины рассчитанного ранее значения.
Одновременно с этим важно помнить про дебет скважины – если производительность его превышает, в скором времени наступит истощение канала. Напор
Напор.
Суть показателя – в способности устройства не только поднять воду на поверхность,
но и создать требуемое её давление в точке водозабора.
Определяется по графикам, поставляемым с оборудованием – по производительности агрегата, по диаметрам трубопроводов и их материалу.
Учитывает гидравлические потери – что полезно для долгосрочного планирования технических систем, ведь со временем давление падает на 15-20%.
Рабочий диаметр.
Если насос погружной, он обязан входить в обсадную трубу:
либо хозяин ищет модель строго под уже имеющуюся скважину, или комплексно планирует сооружение.
Для какой скважины какой насос нужен
При этом берут во внимание следующие показатели:
- Статический уровень. Под этим определением понимают расстояние от поверхности земли до уровня постоянного зеркала воды, находящегося в скважине.
- Динамический уровень. Этим термином называют расстояние от поверхности земли до минимального показателя воды в скважине.
- Дебит. Объем воды, который можно извлечь из данной скважины за принятую единицу времени.
- Глубина скважины до отметки основания дна.
- Диаметр обсадной трубы.
Получить такие характеристики можно 2 способами:
- На основе документации. Если скважину бурит специализированная компания, то по завершении работ владельцу выдают технический паспорт. В него внесены все важные характеристики.
- Опытным путем с помощью измерений. Такой подход необходим в случае самостоятельного бурения скважины или длительного неиспользования скважины.
Учет характеристик скважины
Для замера глубины скважины до зеркала воды, вам понадобиться верёвка и груз.
Для этого потребуется:
- длинная веревка (длина должна быть соизмерима с глубиной скважины);
- груз в форме цилиндра или конуса без дна (его привязывают к одному концу веревки);
- рулетка.
Замер статического уровня
За это время уровень жидкости должен достичь максимального. После этого груз начинают опускать на веревке до характерного хлопка.
Такой звук сигнализирует о том, что груз достиг поверхности воды. На бечевке делают отметку на уровне земли. Веревку полностью извлекают и замеряют расстояние от отметки до груза. Этот показатель является статическим уровнем.
Замер динамического уровня
Сначала в нее опускают насос скважинный погружной, после чего начинают откачивать воду. Сначала уровень жидкости при откачивании будет уменьшаться, поэтому насос придется периодически опускать ниже. Как только вода перестала убывать, считают, что минимум достигнут. Уровень воды определяют с помощью веревки и груза аналогичным способом.
Разность между статическим и динамическим уровнями является производительностью скважины
Этот показатель важно учитывать при выборе насоса. Если разница между уровнями небольшая, это свидетельствует о том, что столб воды быстро восполняется
При высокой производительности можно использовать мощные насосы. Некоторые артезианские скважины не имеют разницы между статическим и динамическим уровнями воды.
Определение дебита
Для определения дебита скважины потребуется:
- насос;
- таймер;
- большая емкость для воды из скважины (бак, бочка, ванна) — единственное требование заключается в том, чтобы знать объем данного резервуара.
В первую очередь надо выкачать воду из скважины. Для этого насос помещают как можно глубже. Сигналом отсутствия жидкости станет хлюпающий звук. После этого нужно дождаться восполнения уровня. Скорость этого процесса можно засечь с помощью таймера. Как только статический уровень восстановится, воду снова откачивают, но уже в емкость. Определить дебит можно, разделив количество полученных литров воды на минуты.
Насос в скважину по диаметру должен быть несколько меньше диаметра обсадной трубы. Это необходимо для обеспечения доступа к прибору при поломках и регулярном обслуживании.
Разбор нюансов
Учитывать только технические показатели скважины можно в тех случаях, когда бурение выполняли профессиональные работники. По статистике, скважины, пробуренные кустарным способом, склонны к быстрому запесочиванию и заливанию.
Загрязнение оборудования приводит к его поломкам. Чтобы предотвратить это, для таких скважин лучше приобретать специальный насос, предусмотренный для работы в сложных условиях.
Еще один важный критерий, по которому выбирают типы скважинных насосов, — ежедневный объем потребления воды. Средний показатель для семьи из 3-4 человек составляет 60-70 л. Если вода необходима также для полива огорода и кормления скота, то средний показатель увеличивается.
Лучшие насосы для скважин глубиной 20 м

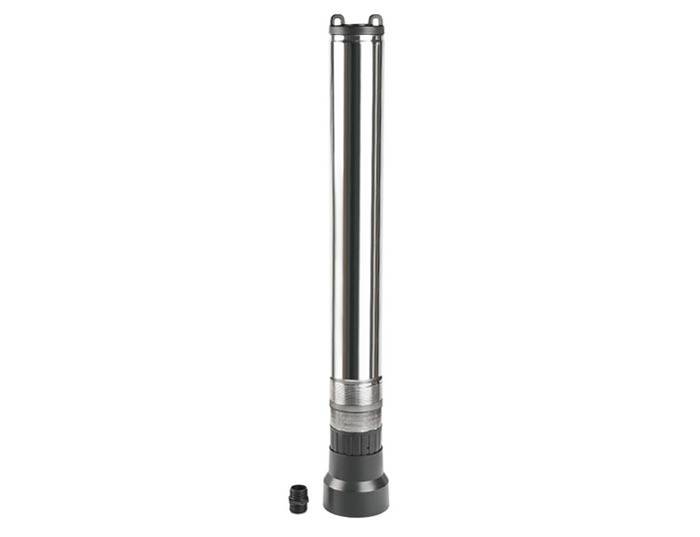

Speroni SPM 50-14
Многоступенчатый погружной насос Speroni SPM 50-14 изготовлен в Италии. Устройство предназначено для обеспечения чистой водой жилых помещений, оросительных систем, противопожарного оборудования. Четырехдюймовый насос работает от электродвигателя мощностью 0,75 кВт. Работает с водой с минимальным содержанием механических включений (глины, песка не более 60 г/м3).
- Производительность – 3 кубометра в час.
- Отличное качество изготовления.
- Длительный эксплуатационный срок.
- Устойчивость против коррозии.
- Тихая работа.
- Простота управления.
- Надежность, прочность корпуса.
- Повышенная требовательность к качеству воды.
- Отсутствие защиты от перегрузок, перегрева мотора.
UNIPUMP ECO AUTOMAT
Центробежный насос погружной UNIPUMP ECO AUTOMAT активно используется в быту, используется для перекачивания чистой воды из подземных скважин. Материал изготовления рабочих колес гидравлики – износоустойчивый высокопрочный поликарбонат. Конструкцией модели предусмотрено нижнее расположение водозаборного клапана в комплекте с сетчатым фильтром. Мощность двигателя 750 Вт.
- Электронное управление прибором (датчики потока, минимального давления в системе, термореле).
- Высокая производительность – более пяти кубометров воды в час.
- Надежная защита от повреждений при работе на сухом ходу.
- Встроенный клапан обратного действия предотвращает вытекание жидкости из шланга при выключенном моторе.
- Нетребователен к качеству воды.
- Щедрая комплектация: запасная донная часть, трос, ниппель, коробка упаковочная.
- Гарантия от производителя действует в течение 12 месяцев.
Volks Pumpe 3QGD
Шнековый гидронасос погружной Volks Pumpe 3QGD произведен в Китае. Устройство с максимальной глубиной погружения 20 метров. Основное назначение прибора – подача чистой воды из колодца, скважины диаметром более 75 мм. Сфера использования агрегата – полив огородов, дачных участков, обеспечение водоснабжения загородных домов в автоматическом режиме. Мощность электродвигателя насоса Pumpe 3QGD равна 550 Вт. Диапазон допустимой глубины погружения от 0,5 до 20 м от поверхности водоема. Диаметр корпуса равен трем дюймам.
- Отличная производительность – 25 литров в минуту.
- Высокая прочность корпуса.
- Надежность, долговечность.
- Тихо работает.
- Не чувствителен к загрязнениям воды.
- Электрокабель длиной 15 метров в резиновой оплетке.
Sprut 3S QGD
- Адекватная стоимость изделия.
- Высококачественные материалы изготовления всех деталей и узлов насоса.
- Производительность (33 литра в минуту).
- Износостойкость шнека за счет покрытия хромом.
- Имеется встроенная термозащита с перезапуском мотора в автоматическом режиме.
- Обратный клапан – для предотвращения поломок мотора при возможных гидроударах.

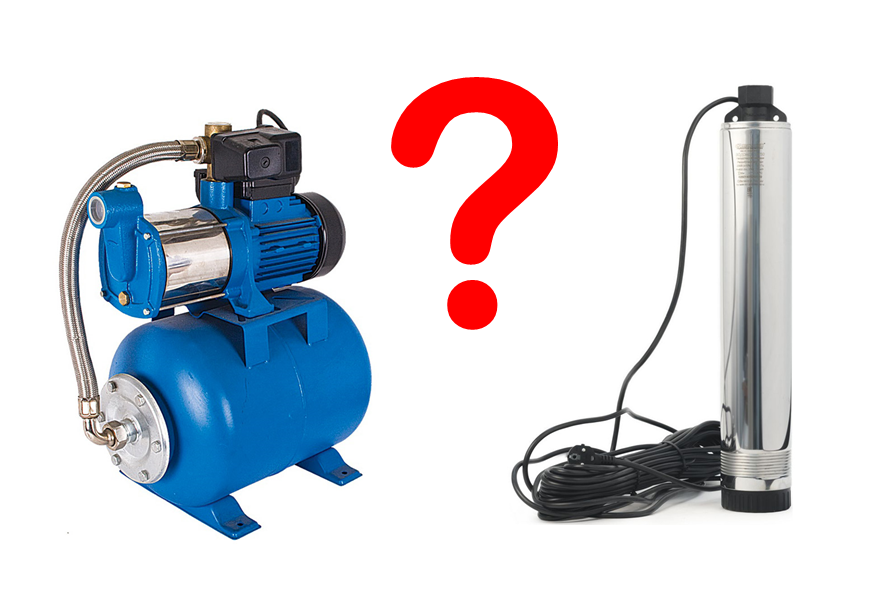

Различия поверхностных и погружных агрегатов
Весь ассортимент можно разделить на 2 разновидности насосов: поверхностные и погружные.
Поверхностное оборудование монтируют 2 способами:
- устанавливают рядом со скважиной на земле;
- закрепляют на специальных поплавках и опускают в скважину (на поверхность воды).
Нюансы поверхностных насосов
Принцип работы такого агрегата заключается во всасывании жидкости без погружения агрегата в воду.
Эти приборы отличаются низкой стоимостью и простотой обслуживания, однако они подходят не для всех скважин. Расстояние до зеркала воды не должно превышать 8-10 м. В противном случае производительность прибора резко сокращается. Лучше всего поверхностные устройства подходят для абиссинских скважин (неглубоких и узких).

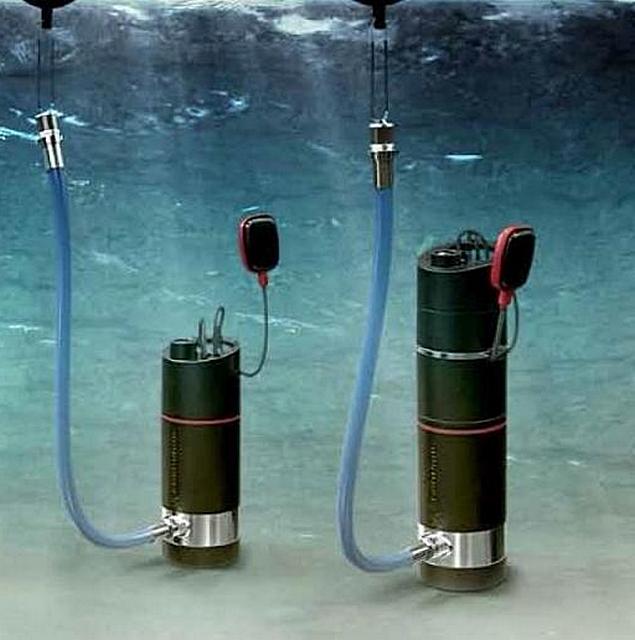

Особенности погружных насосов
В отличие от предыдущей модели, погружные насосы в скважину опускают. Их задача состоит в том, чтобы толкать воду со дна на поверхность земли. В этом случае в списке основных характеристик устройства будет максимальная глубина, на которой может функционировать оборудование.
Производители погружных систем предлагают 2 основных типа устройств:
Для каждой модели производители указывают рекомендованную глубину, на которой может работать устройство. При покупке лучше выбирать прибор с “запасом”. Так, для скважины 50 м лучше выбрать насос с погружением 60 м. Это предотвратит перегрузку.
Вибрационный или центробежный
Вибрационное устройство способно выкачивать воду из скважин глубиной до 40 м. Имеют простую конструкцию и сравнительно небольшую цену. Вибрационный насос не требует постоянного техобслуживания, и имеет небольшой вес и габариты. Но он неспособен работать длительное время, а также может выдавать недостаточно сильный напор. Самый главный недостаток – из-за вибрации разрушаются стенки скважины, и она постепенно засыпается.
Схема устройства вибрационного насоса
Центробежный насос в отличие от вибрационного, работает без ущерба для стен скважины и не издаёт шума. Также существует большой выбор устройств этого типа с разными характеристиками.
Рабочее колесо центробежного насоса состоит из переднего и заднего дисков, а между ними находятся лопасти, направленные в противоположную сторону его движения. Именно от количества этих колёс и зависит высота напора, чем их больше, тем он выше. Поэтому центробежные насосы имеют разную высоту.
Обратите внимание! В отличие от всех предыдущих устройств, центробежные насосы способны работать длительное время, а также они более энергоэффективны.

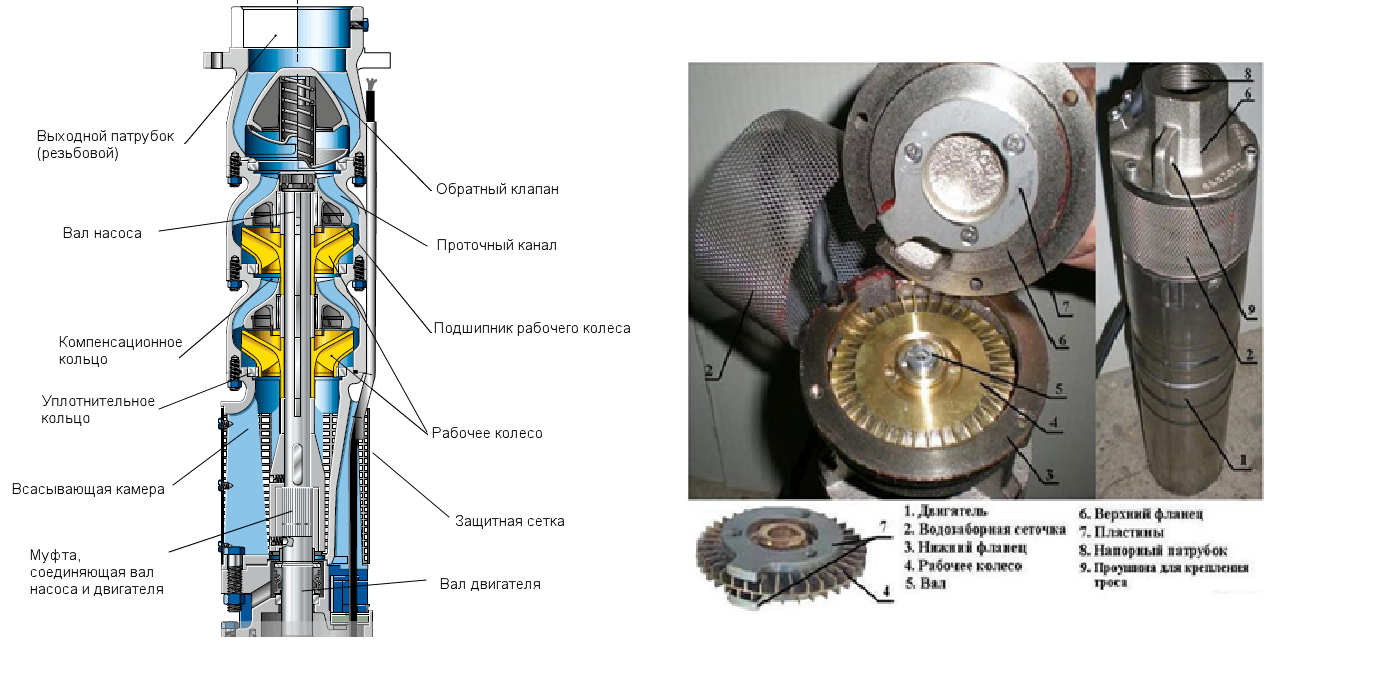

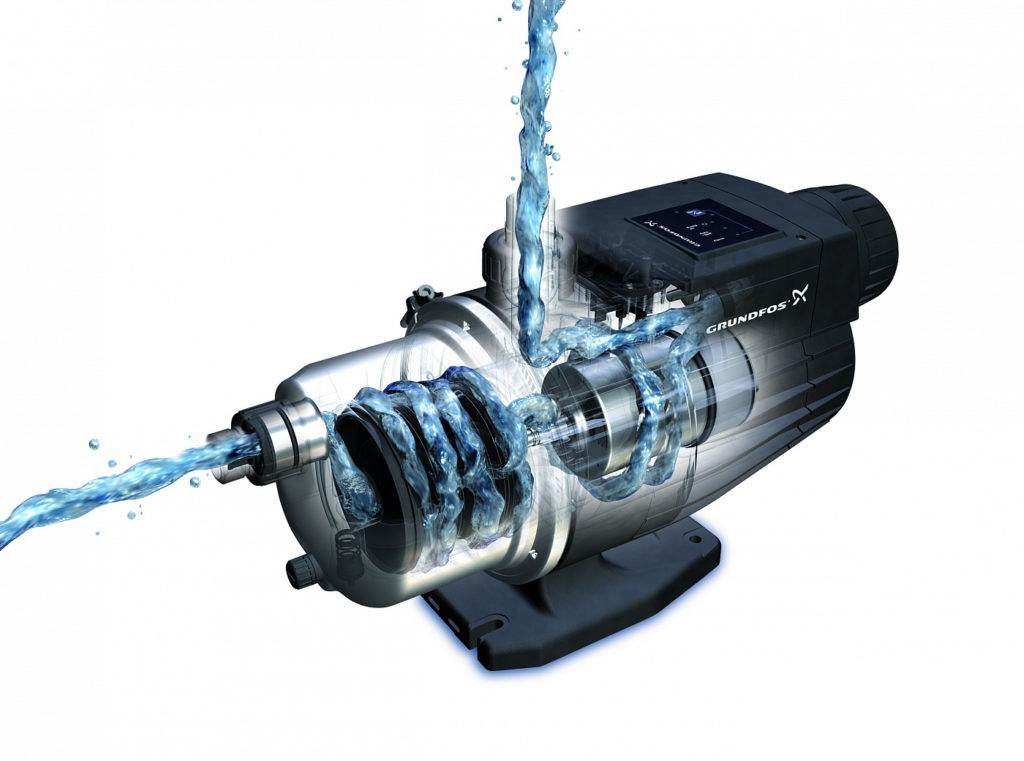

Принцип работы центробежного насоса

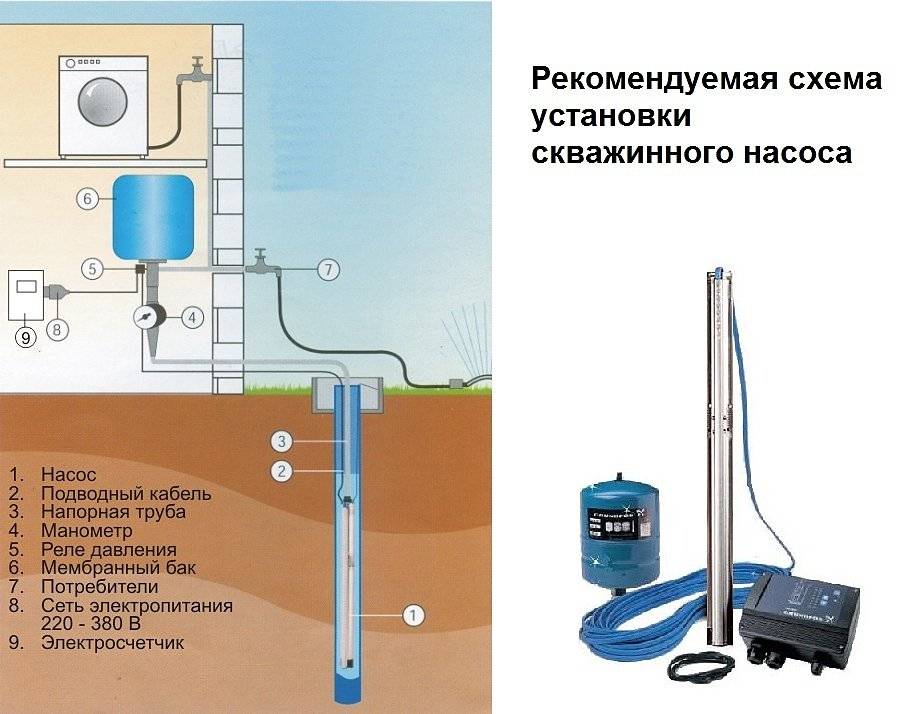

Установка насоса в скважину своими руками
Если вы решили установить насос своими руками без привлечения специалистов, важно исследовать саму скважину и определить, подойдет ли конкретная модель для эксплуатации в этих условиях. Монтаж насосного оборудования не требует особых навыков, поэтому вы сможете справиться с этой задачей..
На первом этапе нужно подготовить все необходимое для дальнейшей работы. Насос потребуется подготовить для дальнейшего погружения. Обязательно установите фильтр, который будет блокировать попадание песка, ила в конструкцию. Далее определите положение патрубка, что определяет способ дальнейшей эксплуатации устройства. Также закрепите трос, с помощью которого вы сможете опустить устройство на глубину. После правильной пошаговой сборки можно перейти к погружению насоса. Ориентируйтесь на значения максимальной глубины, на которую возможна установка насоса.
После выполнения всех задач потребуется сделать тестовый запуск погружного насоса. Проверьте правильность и продуктивность работы агрегата по его техническим параметрам. Установите оптимальные рабочие значения, которое обеспечат поступление жидкости в нужном количестве. Далее используйте насос по назначению.
Насосы для скважин: какие бывают
Учитывая небольшой диаметр скважины, производители преимущественно используют вертикальную компоновку насосов. Большинство моделей рассчитаны на погружной способ работы. В этом случае корпус насоса полностью погружается в воду. Такая схема забора жидкости эффективна и позволяет обеспечить охлаждение двигателя во время работы.
Наверх отправляется труба или шланг для подачи воды, провод для подведения питания на электродвигатель.
С точки зрения конструкции распространены три схемы насосов.

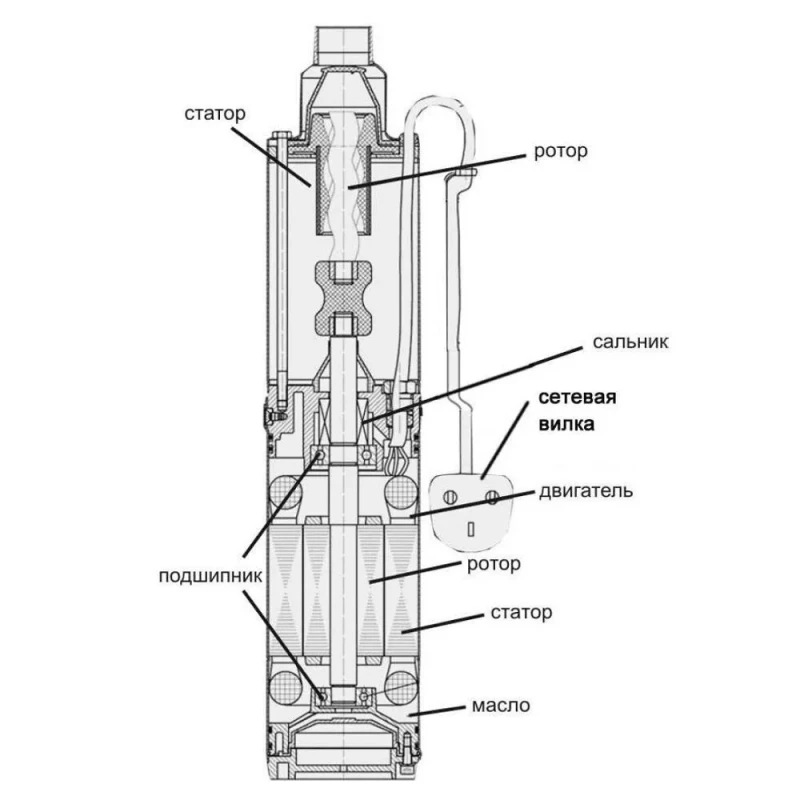

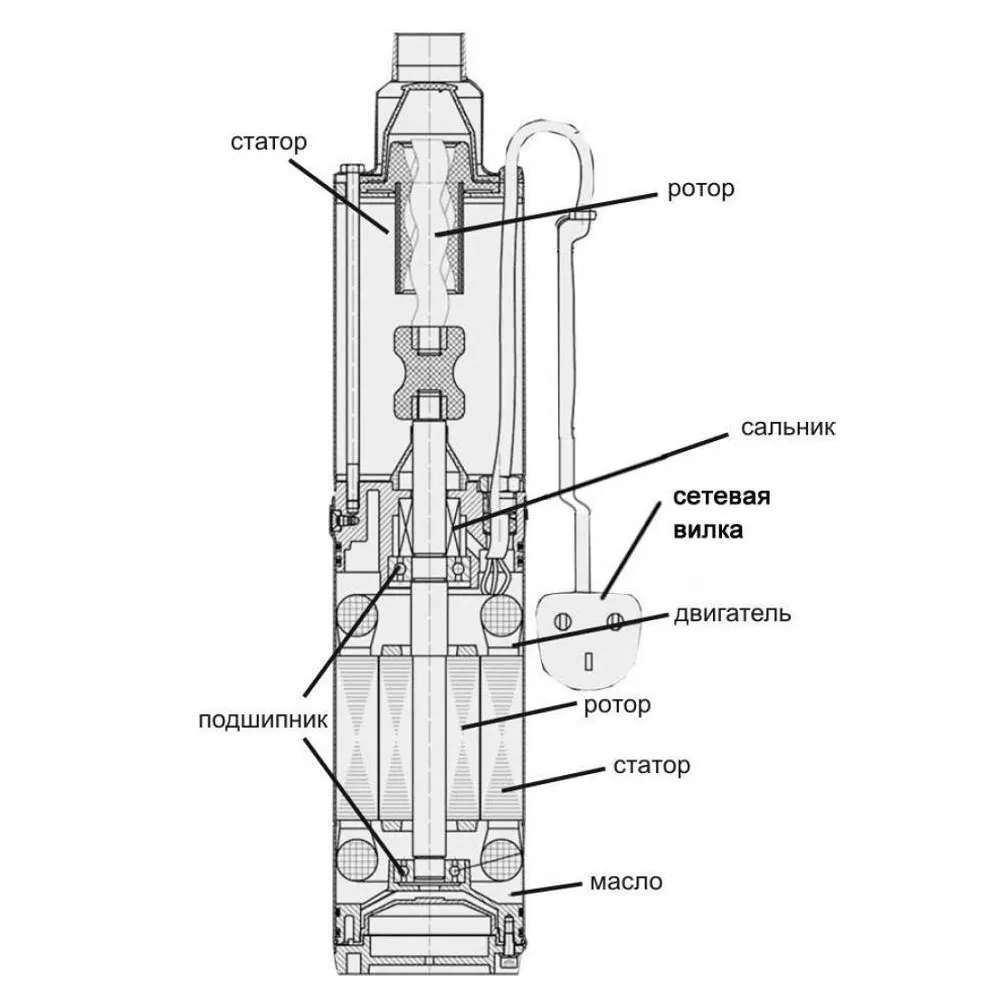

Винтовые (шнековые)
Рабочий агрегат представляет собой вертикально расположенную спираль. Он отдаленно напоминает рыбацкий ледобур или шнек. При вращении спираль увлекает воду вверх и выталкивает ее на высоту до 140-180 метров.
Такая конструкция имеет следующие преимущества:
корпус получается компактным, вытянутым, что хорошо для установки в скважине;
мелкий песок, который может быть в воде, не наносит критичных повреждений конструкции.
Центробежные
Рабочий агрегат — крыльчатка или лопаточный отвод. При вращении она придает воде ускорение, с силой выталкивает ее в выходной патрубок.
Для увеличения производительности и напора производители могут устанавливать несколько таких крыльчаток. В погружных моделях они устанавливаются вертикально, каждая следующая придает жидкости дополнительное ускорение.
Вихревой
По конструкции похож на центробежный, но отличается формой и частотой вращения рабочего колеса. Такая конструкция имеет меньший КПД, чем у центробежных моделей.
Эта схема считается капризной к наличию в воде жестких фракций: камня и песка.
Как и при разработке другого насосного оборудования, производители не всегда придерживаются описанных выше схем в чистом виде. Можно встретить модели, комбинирующие разные подходы для достижения большей долговечности, экономичности и производительности.
Какую фирму выбрать?
Насос для скважины — это устройство, которое необходимо для автономной подачи воды в доме или на даче. Выбрать качественный насос — это залог комфортной жизни. Ниже представлены 6 популярных производителей на российском рынке и их преимущества.
- Denzel. Бренд Denzel предлагает насосы для скважин, которые отличаются надежностью, высокой производительностью и длительным сроком службы. Корпус насоса изготавливается из качественных материалов, что обеспечивает устойчивость к коррозии. Благодаря своим характеристикам, насосы Denzel позволяют получать воду из глубины до 80 метров.
- BELAMOS. Насосы для скважин от BELAMOS отличаются высокой производительностью и надежностью в работе. Преимуществом насосов этого бренда является многоступенчатая система, которая обеспечивает более высокую производительность и давление. Кроме того, насосы BELAMOS обладают высоким КПД и низким уровнем шума.
- Aquario. Бренд Aquario предлагает насосы для скважин, которые отличаются высокой надежностью и долговечностью. Насосы этого производителя обладают широким диапазоном производительности — от 1 до 20 м³/час. Особенностью насосов Aquario является технология ECO, которая обеспечивает более экономичное использование энергии.
- Водолей. Насосы для скважин от Водолея отличаются надежностью и долговечностью. Бренд предлагает насосы с мощностью от 0,37 до 7,5 кВт, что позволяет выбрать насос, который идеально подходит для конкретной скважины. Кроме того, насосы Водолей имеют систему защиты от перегрева и перегрузки, что увеличивает срок службы устройства.
- ВИХРЬ. Бренд «Вихрь» уже более 20 лет производит насосы для скважин. Они изготавливаются на заводах в России и Китае, что позволяет предложить ценовые варианты для любого потребителя. Насосы «Вихрь» имеют хорошую репутацию, за что они выиграли множество наград на международных выставках. Эти насосы обеспечивают высокую производительность, стабильность и надежность при работе. Модели оснащены прочным корпусом и просты в установке и обслуживании.
- UNIPUMP. Российский производитель насосов, который известен своими прочными и надежными изделиями, разработанными для работы в сложных условиях. Насосы «UNIPUMP» производятся в России на современном оборудовании и отвечают высоким стандартам качества. Они предлагают различные модели для скважин разного диаметра, обеспечивая высокую производительность и долговечность. Бренд также предлагает гарантию на свои изделия и обеспечивает квалифицированное техническое обслуживание.
Выбор производителя насосов для скважины зависит от требований и потребностей конкретного потребителя. Но все вышеперечисленные бренды пользуются высокой репутацией на российском рынке и предлагают качественные изделия, способные обеспечить стабильную работу скважины в течение длительного времени. При выборе насоса, необходимо учитывать параметры скважины, глубину залегания воды, производительность, а также гарантию и сервисное обслуживание, которые предоставляет производитель.
