Из телефонных аккумуляторов
Для создания компактного повербанка небольшой емкости используются аккумуляторы мобильных телефонов. Рекомендуется использовать не менее 6 однотипных изделий одинаковой емкости, которые соединяются в общую цепь, а затем закрываются пластиковым кожухом.
Для уменьшения размеров требуется собрать 2 банки, для удержания элементов используется малярный скотч или изоляционная лента. Для упрощения коммутационной схемы аккумуляторы размещаются контактными площадками в одном направлении.
Затем производится соединение медным кабелем крайних контактов источников тока в каждой банке. Проводка крепится методом пайки, перед соединением тестовым прибором проверяется полярность элементов. Батареи соединяются в параллельную цепь, что позволяет увеличить емкость будущего Power Bank.
При сборке следует использовать только крайние контакты на каждом источнике тока, средняя площадка не используется (этот элемент предназначен для контроля температуры батареи). По аналогичной схеме коммутируется вторая банка.
Подготовить пластиковый корпус с подходящими габаритами, который должен вместить блок управления зарядкой и собранные ранее аккумуляторные банки.
Внутри кожуха размещаются соединительная электропроводка и задняя часть разъема USB.
После соединения кабелей компоненты помещают в коробку, для ограничения подвижности устанавливаются пластиковые или поролоновые прокладки. Нужно протестировать работу полученного устройства, емкости установленных элементов должно хватать на 3-5 зарядок батареи смартфона.
Для соединения частей кожуха и дополнительных крышек применяется термоклей, винты или защелки. Тип конструкции зависит от конфигурации и конструкции деталей. Рекомендуется делать разъемную конструкцию, которая позволит удалять скопившиеся в ходе эксплуатации загрязнения и менять вышедшие из строя элементы.
Хороший результат достигается при использовании пластиковой водопроводной трубы, которая нагревается строительным феном и обжимается вокруг муляжа аккумуляторных банок.
Шаг 7: План А — установка катушки под заднюю крышку
План А подразумевает, что есть план Б. Действительно, он есть.
Я решил показать вам эту неудачную попытку установить зарядную катушку и ее схему под крышкой аккумулятора, поскольку она может быть установлена на другие устройства и даже на ту самую крышку для расширенной батареи.
Кажется, что между батареей и крышкой просто нет места, даже для схемы катушек.
Размещение зарядной катушки не так сложно, просто убедитесь, что есть место, куда вы её установите, и что вы не замыкаете никаких цепей (катушка и ее схема полностью открыты).
Более сложная часть — правильное размещение маленьких металлических дисков — я придумал легкое решение:
Возьмите крышку и катушку и поместите их на магнитную док-станцию.
Катушка может слабо магнититься, но этого должно быть достаточно, чтобы она не двигалась слишком сильно.
Теперь возьмите металлические диски и поместите их на четыре угла вокруг катушки, они встанут на место благодаря магнитам в док-станции.
Передвиньте крышку так, чтобы все было правильно выровнено — диски должны скользить по крышке и оставаться в одном месте относительно док-станции. Отцентрируйте катушку между дисками.
Возьмите металлическую наклейку, которая идет с катушкой, и поместите ее поверх катушки (это важно для ее работы)
Зафиксируйте диски на месте изолентой.
Теперь можно снять заднюю панель с док-станции и использовать медную фольгу, чтобы закрыть контур и установить контакты.
Конструкция
Дальнейшего сокращения времени заряда и улучшения параметров безопасности устройства возможно добиться, направив поток энергии от индуктора столбом вверх, этот прием используется в некоторых фирменных беспроводных зарядках. Такие можно распознать по индуктору, обведенному кольцом, если только шибко умные альтернативщики не прилепили его просто так, для продаж.

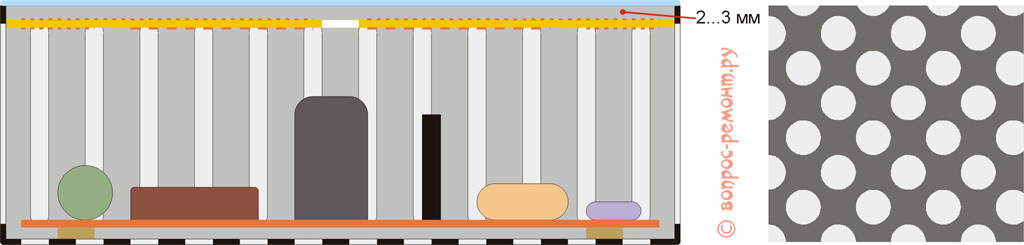

На самом деле направленность излучения создается экранированием индуктора с тыльной стороны. Для этого генератор помещают в открытый сверху корпус из тонкой, не более 0,25 мм, жести. Если высота корпуса по эстетике безразлична, в нем же размещают источник питания генератора. В таком случае он должен быть с трансформатором промышленной частоты на железе: помехи от вплотную расположенного ИБП собьют настройку генератора.
Конструкция индуктора (передатчика) беспроводной зарядки
Сталь нужна для магнитного экранирования помимо электрического, а ее малая толщина для предотвращения потерь на вихревые токи. С этой же целью в боковинах корпуса делают частые тонкие вертикальные прорези, а днище выполняют перфорированным в шахматном порядке, см. рис. Идеальный вариант – стенки и днище корпуса из мелкоячеистой стальной сетки. Крышка – любой радиопрозрачный пластик без наполнителя: стекло, акрил, стеклотекстолит, фторопаст, ПЭТ, ПЭ, полипропилен, полистирол. Вариант – бесцветный прозрачный акриловый или нитролак в 4-5 слоев, но не краска или эмаль. Внешнее оформление может быть любым. Именно с таком исполнении беспроводную зарядку для телефона, смартфона, планшета можно держать постоянно включенной на прикроватной тумбочке. Хотя в современном донельзя замусоренном эфире от любых известных источников ЭМП лучше все-таки держаться подальше.
***
2012-2020 Вопрос-Ремонт.ру
cope itemtype=”https://schema.org/Article” data-nonce=”ae8fce6cd6″>
(2 оценок, среднее: 5,00 из 5)
cope itemtype=”https://schema.org/Organization”>
Что такое беспроводная зарядка
Беспроводное зарядное устройство для телефона — это модуль, внутри которого находится индукционная катушка большой мощности. Из уроков физики мы знаем, что в электромагнитной катушке генерируется магнитное поле при питании от розетки или аккумулятора. Если в пределах этого поля поместить другую катушку, то в ней образуется напряжение. Именно такой принцип и применили разработчики, когда создавали беспроводное зарядное устройство для телефона с технологией Qi.
Услышав название «зарядка без проводов», первое, что приходит в голову это ассоциации с сигналом Wi-Fi, позволяющим подзаряжать гаджеты на определенном расстоянии. Увы, это не совсем так. До такого прогресса в сфере передачи энергии мы еще не дошли. Привычный термин разработчики предложили скорей для удобства, чтобы не путать нас сложными определениями.
Какова скорость подзарядки «без проводов»?
Интересуясь, как работает беспроводное зарядное устройство для телефона, многим, естественно, важно знать, насколько быстро будет выполняться подзарядка. Это полностью зависит от эффективной мощности панели. На сегодня планируется использование двух стандартов:
На сегодня планируется использование двух стандартов:
- с низкой мощностью для «подпитки» мобильных гаджетов при 5 Вт;
- более мощные модели в 120 Вт.
Второй вариант сейчас не доступен, модули с такой мощностью пока не выпускаются. Хотя они отлично справились бы с подзарядкой ноутбука.
Емкость батареи смартфона измеряется в миллиамперах в час. Стандартная проводная зарядка вырабатывает 1 А при 5 Вт. Для зарядки аккумулятора на 3 тыс. мАч понадобиться около 5 часов. Беспроводные устройства с такой же мощностью отличаются меньшим амперажем. Поэтому такая же батарея будет заряжаться минут на 40 дольше.
Безопасна беспроводная зарядка?
Во многих странах в наиболее посещаемых местах мобильные устройства можно подзарядить с помощью USB-кабель, чем иногда пользуются злоумышленники для доступа к гаджету. Поэтому логично, что вопрос о безопасности новых беспроводных зарядок волнует многих.
Разработчики утверждают, подобные проблемы невозможны. Беспроводное зарядное устройство для телефона выполняет только одну функцию — генерацию магнитного поля индукционной катушкой, благодаря чему происходит «подпитка» телефона. В отличие от USB, где используются все пять контактов, а зарядные устройства могут при подключении взаимодействовать с телефоном подобно компьютеру.
Опасность может возникнуть, если в неблизком будущем телефоны смогут пользоваться беспроводной зарядкой для передачи данных. На сегодня о безопасности можно не беспокоиться.
Телефоны, поддерживающие технологию Qi
Конечно, пока немногие гаджеты можно подзарядить с помощью беспроводной зарядки. Например, Apple не желает выпускать подобную продукцию. Но наделить телефон полезной функцией реально, купив специальный чехол с электромагнитной катушкой.
Большинство же известных брендов предлагают множество флагманских смартфонов с инновационными возможностями. Среди них:
- Samsung Galaxy;
- Nokia с телефонами Lumia;
- Модели от Motorola;
- Sony Xperia;
- Google Nexus и др.
Пройдет совсем немного времени, и начнется замечательная эра, когда владельцы планшетов, мобильных устройств смогут окончательно забыть о зарядках с проводами для своих девайсов. А пока стоит попробовать уникальные возможности нового изобретения, значительно облегчающего жизнь большинству пользователей.
Факторы вредности и опасности
Действие ЭМП на живые организмы также зависит от частоты его колебаний. В общем оно с частотой монотонно возрастает прим. до 120-150 МГц, а затем наблюдаются всплески и провалы. В одном из них, приходящемся на видимый свет, мы приспособились жить в ходе эволюции; в одном из других около 2900 МГц работают микроволновки. Но микроволновый провал биоактивности ЭМП неглубокий, иначе оно не поглотится продуктами, лишь бы технически было возможно и не очень сложно заэкранировать печь от излучения ЭМП наружу. Поэтому, если вы соберетесь самостоятельно делать ремонт микроволновки, нужно точно знать, как она устроена, работает, что там можно, что допустимо делать и чего нельзя, чтобы СВЧ не просифонило наружу, и знать, как определить в домашних условиях, не сифонит ли микроволновая печь. Но вернемся к теме.
С частотой растет также ППЭ ЭМП, поэтому нормы его уровня привязаны к ППЭ. Кроме того, индивидуальная чувствительность к ППЭ ЭМП колеблется в очень широких пределах, прим. в 1000 раз. В странах с откровенно-жлобским трудовым и социальным законодательством приняты допустимые уровни ППЭ до чудовищных величин вплоть до 1 (Вт*с)/кв. м. Подход в данном случае: при найме ты был предупрежден? Допмедстраховку тебе оплачивают? Повышенную за вредность пенсию через 10 (15, 20) лет гарантируют? Остальное – проблемы индейцев.
В ППЭ такого уровня человек непосредственно ощущает действие ЭМП: тяжесть в голове, нежное тепло, идущее из глубины тела. Нежное, но чрезвычайно опасное: это свидетельство начавшегося плазмолиза клеток, отчего они могут претерпеть злокачественное перерождение. «Аппарат на полшестого» еще на самое страшное последствие «подхвата зайчика» ППЭ ЭМП.
В СССР действовала другая крайность – 1 (мкВт*с)/кв. м, т.е. в миллион раз меньше. Воздействие такого ППЭ на самого чувствительного субъекта не скажется ни немедленно, ни в отдаленной перспективе. Каждый гражданин, точнее, подданный, «совдепии» фактически был собственностью государства, но оно же и гарантировало ему жизнь, здоровье и безопасность. По крайней мере, формально.
Рыночной экономике такая перестраховка окажется непосильной, да в теперешнем засоренном эфире и технически вряд ли осуществимой. Поэтому общепринятая норма уровня ППЭ ЭМП на сегодня промежуточная – 1 (мВт*с)/кв. м. Такой ППЭ, влияющий постоянно и долго, непременно даст отдаленные последствия, но регулярное нахождение в нем не более определенного времени в сутки среднему человеку безвредно и безопасно. Чрезмерно чувствительные отсеиваются медосвидетельствованием при найме, а последствия случайных отклонений уже возможно компенсировать, не перенапрягая соцфонды. Тоже, конечно, жлобский подход, рак на пенсии лечить вместо отдыха удовольствие не великое, но хотя бы в пределах разумного. Поэтому мы будем считать беспроводную зарядку потенциально опасной, если она в радиусе прикосновения (ок. 0,5 м) создает ППЭ ЭМП 1 (мВт*с)/кв. м и более.
Расчет безопасности
Поверим рекламе и купим «супер-пупер» зарядку с питанием от USB (потребляемая мощность – 1,75 Вт), действующую в радиусе 20 см (0,2 м). КПД блогинг-генератора (см. далее) такой мощности на полевом транзисторе ок. 0,8; в эфир без гаджета, лежащего на площадке, уйдет 1,4 Вт. Площадь сферы радиусом 0,2 м – 0,0335 кв. м. ППЭ на ней составит 2,8/0,0335 =41,8 (Вт*с)/кв. м(!). Величина ППЭ обратно пропорциональна квадрату расстояния от источника. На каком же в данном случае она упадет до допустимой 1 (мВт*с)/кв. м? Расчет элементарен: берем корень квадратный из отношения реальной ППЭ к допустимой, и умножаем результат на начальный радиус 0,2 м, т.е. делим на 5; получим… 20,4 м! Вот чего стоят уверения производителей в безопасности изделий. Заодно с силой Ци.
Оговорка выше насчет гаджета на площадке не случайна. В таком случае заряд на частотах, длины волн которых много больше зазора между излучателем и аппаратом, будет индукционным, если приемник для него пригоден. Приемная катушка гаджета как индукционный приемник пригодна однозначно. Зазор в 3 см (см. выше) даст частоту 10 ГГц, которую генератор точно не способен выработать; реально зазор еще меньше. Так что предварительный вывод подтвержден: наша зарядка должна быть только и только индукционной. ППЭ ЭМП в зазоре между индуктором и аппаратом тогда будет еще в разы больше, но это уже не опасно, т.к. ЭМП само собой стянется к приемной катушке, диаметр которой ок. 5 см. На расстоянии от нее втрое большем (точнее, в e раз, e=2,718281828…) наличие ЭМП может быть зафиксировано уже только чувствительным детектором, но расчетом «на пальцах» тут не обойдешься, для вывода нужно использовать средства математической физики.
Что такое WPC
WPC аббревиатура от Wireless Power Consortium, это название компании, впервые выбросившей на рынок беспроводные зарядки. Технология WPC ничего нового и тем более сверхъестественного собой не представляет; составные части зарядки WPC и принцип ее действия показаны на рис. На передаче электроэнергии индукцией действует и всем знакомый трансформатор на железе. Особенность WPC в том, что рабочая частота повышена до десятков кГц или даже МГц; это позволяет разнести первичную и вторичную обмотки на некоторое расстояние и обойтись без ферромагнитного сердечника, т.к. плотность потока энергии (ППЭ) ЭМП растет с частотой; также с ростом частоты увеличиваются технические возможности сконцентрировать ЭМП в ограниченной области. Но вместе с тем с частотой растет и биологическое действие ЭМП, отчего маленькая и слабенькая беспроводная зарядка может оказаться опаснее промышленной установки индукционного нагрева.
`img-1`
Состав и принцип действия беспроводного зарядного устройства стандарта WPC
Устройства, рассчитанные на подзарядку по системе WPC, обозначаются специальным значком (поз. 1 на рис.). Он означает, что в аппарате есть приемная катушка из 25 витков и преобразователь ВЧ переменного тока в постоянный. Ряд гаджетов выпускается в исполнении с WPC или без. Тогда индукционный приемник выполняется или «внаброс» и располагается под крышкой аккумулятора(поз. 2), или модульным, поз. 3. В любом случае под приемник WPC предусматривается разъем (поз. 4), или прижимные контакты, куда и следует подключать самодельный приемник при доработке гаджета под WPC. Полярность определяется мультитестером при подключенной проводной зарядке, т.к. контакты беспроводной зарядки запараллелены с таковыми обычной.
`img-2`
Беспроводные зарядные устройства стандарта WPC

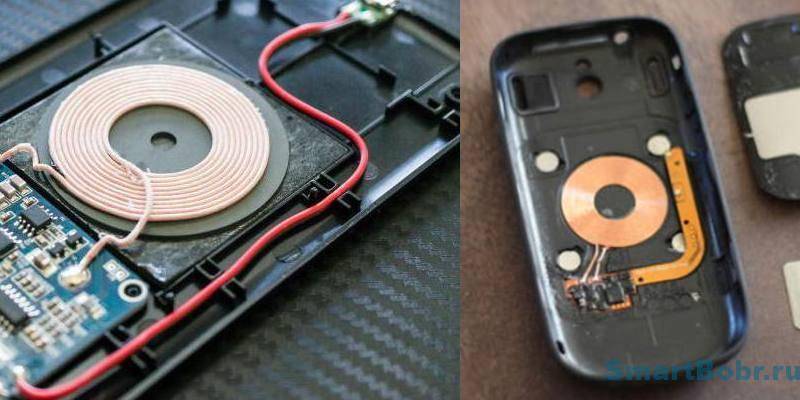

В некоторых гаджетах приемник WPC прячут под крышкой, для снятия которой требуется частичная разборка устройства, поз. 5. Так или иначе, но, если у вашей модели без WPC поиском в интернете обнаруживается «близнец» с беспроводной зарядкой, то и полость под приемник у вашей найдется: выпускать различные детали корпуса было бы слишком накладно. Это существенно упрощает доработку гаджета под WPC, но нужно убедиться, что данная модель выпускается и в том, и в том варианте.
Современные устройства, поддерживающие беспроводную зарядку Qi
Как уже говорилось выше, практически все современные смартфоны поддерживают стандарт WPC. Также этот стандарт поддерживают и некоторые другие устройства, если вы хотите знать подробности и конкретику по этому вопросу, то найти список всех устройств, которые поддерживают данный стандарт всегда можно на официальном сайте компании Wireless Power Consortium.
Не стоит забывать: чтобы произвести беспроводную зарядку того или иного устройства, обязательно следует иметь как приёмник энергии (само устройство с поддержкой стандарта WPC), так и передатчик энергии. Большинство современных телефонов уже обладают специальными зарядными модулями, которые и являются приёмниками энергии, поэтому, единственное, что требуется от пользователя такого устройства, это подобрать качественную беспроводную панель, которая и является передатчиком энергии в устройство.
Практически все современные смартфоны поддерживают стандарт WPC
В том случае, если тот или иной телефон или другое носимое устройство не поддерживают стандарт WPC, то с этим можно очень легко справиться. Самым простым решением в этом случае может быть покупка специальной насадки или чехла, которые содержат в себе зарядный модуль. Такой зарядный модуль может быть подключён к любому телефону при помощи обычного зарядочного разъёма. Например, это может быть необходимо в том случае, если вас интересует беспроводная зарядка для iphone или же ещё для какого-нибудь устройства, которое не поддерживает стандарт WPC.
iPhone 8 и iPhone 8 Plus получили беспроводную зарядку
Для всех, кто уже забыл, напомню. 12 сентября 2017 года Apple представила три новых смартфона: iPhone 8, iPhone 8 Plus и iPhone X. И каждый из них хорош по своему.
Пара первых оказалась лишь эволюционным продолжением прошлогодних iPhone 7 и iPhone 7 Plus. Устройства практически не отличаются внешне и несут минимум новых возможностей.
8-ки получили новые цвета корпуса: космический, золотой с розовым отливом и белый с серебристыми вставками – каждый из них отличается стеклянной задней панелью вместо алюминиевой.
Теперь все они работают на базе ультрасовременного процессора A11 Bionic, быстрее которого на рынке сегодня просто нет – это уже успели доказать многочисленные бенчмарки.
Более интересным оказался iPhone X, который пока невозможно купить. Он доступен в практически черном и белом цветах со стальной рамкой вокруг. А спереди у него экран почти без рамок.
«Для зарядки iPhone не нужен кабель – это в чистом виде беспроводное будущее
. Заряжайте телефон от станций и подставок для беспроводной зарядки в отелях, кафе и аэропортах.» (Apple)
Стеклянные задники во всех трех смартфонах нужны им прежде всего для работы с беспроводной зарядкой по индукционному принципу, для которой компания Apple выбрала открытый стандарт Qi.
Наиболее популярные модели беспроводных зарядок
Не каждый имеет возможность самостоятельно создать зарядное устройство. На сегодняшний день это не является проблемой, так как в продаже имеется множество модификаций подобных аксессуаров, выпускаемых под разными брендами.
Обзор характеристик наиболее популярных моделей беспроводных зарядок:
- прибор Samsung PG920 разработан специально для таких моделей смартфонов, как S6 Edge и Galaxy S6. Имеется также совместимость гаджета с прочими устройствами. Он отличается быстрой зарядкой. Батарея может восполнить емкость до 100% в течение 2 часов;
- RAVPower Wireless Charging Pad – это зарядка, являющаяся беспроводной в полном смысле этого слова. Она оснащена мощной батареей на 5 тыс. мА/ч. Такой ресурс достаточен для восполнения емкости аккумулятора нескольких девайсов, имеющих поддержку Qi-стандарта;
- Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad – это модель девайса, которая отличается быстротой заряда аккумулятора. Её корпус выполнен из нескольких материалов, одним из которых является бамбук. Прибор не имеет светодиодов, оповещающих о процессе заряда. Их заменяет звуковой сигнал. Благодаря своей уникальности, изделие стоит не дешево. Его цена колеблется в пределах $40. В этой ценовой категории это лучшая зарядка, поддерживающая Qi-стандарт;
- Wireless Charger PowerPort Qi Wireless Charging Pad от компании Anker – это надежное беспроводное устройство, имеющее стильный дизайн. Оно оснащено температурным датчиком, защищающим механизм от перегревания в процессе зарядки. Еще одним преимуществом модели является предохранение от перезарядки аккумуляторной батареи. В таком случае происходит экономия электроэнергии, а приспособление переключается в «спящий» режим. Стоимость аксессуара равна примерно $17;
- QI Wireless Charger от компании Aukey, выпускающей множество аксессуаров для мобильных устройств, входит в перечень наиболее востребованных беспроводных девайсов. Стоимость этой модели доступна для широкого круга потребителей. Отличительной её чертой стал материал корпуса, защищающий от скольжения;
- Tylt Vu отличается от аналогов возможностью взаимодействия со смартфоном в почти вертикальном положении. Это позволяет пользоваться устройством, не прерывая при этом процесса «подпитки». Аксессуар выполнен в форме подставки, на которой может разместиться не только смартфон, но и планшет. Высокая цена гаджета оправдана его современным дизайном и удобством использования;
- Qi Wireless Charging Station – это еще один прибор от компании Samsung. Он стоит недорого. Цена колеблется в пределах $12. Процесс зарядки с помощью такого аксессуара длится не так быстро, как, например, в предыдущей модели. Однако компания производитель обладает огромным опытом в выпуске различных устройств, поэтому присутствует доверие к качеству представленной модели;
- Nokia DT-903 – модель, отличающаяся своим минимализмом. Она имеет стильную подсветку, а в сочетании со смартфонами линейки Lumia выполняет дополнительные функции. Например, модель DT-903 оснащена датчиком пропущенных звонков и СМС.
Советы по правильной зарядке аккумулятора в телефоне
В заключение напомним, как правильно заряжать аккумулятор телефона в штатном режиме. То есть, в мобильном телефоне от сетевого зарядного устройства. В большинстве современных смартфонов работают литиевые аккумуляторы, литий─ионные и литий─полимерные. Чтобы такой аккумулятор служил долго нужно соблюдать следующие правила:
- Для зарядки батареи используйте «родное» ЗУ;
- Не передерживайте литиевый аккумулятор на зарядке и не разряжайте до нуля. Лучше поддерживать заряд в интервале 20─80 процентов от номинала. Это максимально комфортные условия работы для АКБ;
- Раз в 2─3 месяца делайте калибровку аккумулятора телефона. Для этого разрядите его, пока смартфон не сядет, а затем в выключенном состоянии поставьте на зарядку до 100%. После этого выньте и вставьте батарею. Если заряд будет меньше 100%, дозарядите его и повторите проверку со снятием и вставкой аккумулятора. Делайте это до тех пор, пока при включении телефон не покажет полный заряд;
- Если вы кладёте АКБ на хранение, то зарядите её на 50─60%. Хранить лучше всего при температуре около 15 градусов Цельсия и не допускать попадания прямых солнечных лучей. Раз в 1─2 месяца проводите цикл разряда-заряда батареи.
Как выбрать безвредную зарядку
Эйнштейн сказал однажды: «Если ученый не способен объяснить пятилетнему ребенку, чем он занимается, то он или безумец, или шарлатан». Сила Ци силой Ци, но все действительные наши достижения основаны на объективном, не зависящем от субъекта, знании. Допустим, привезли мы к себе домой амазонского дикаря, есть там еще такие. Подвели его к телевизору и сказали: «Если ты вот эту штуку, вилку, воткнешь сюда, в розетку, и нажмешь вот тут, то вот здесь появится картинка, а отсюда пойдет звук». Если дикарь сделает все как сказано, телевизор включится, картинка появится, звук пойдет, хотя дикарь об электричестве и электронике понятия не имеет, а грозу считает расстройством пищеварения у своих богов. Так и полный, как говорится, чайник, может выбрать для своего гаджета беспроводную зарядку, которой можно пользоваться без опасений:
- Убеждаемся, что на аппарате есть значок соответствия стандарту WPC (см. ниже);
- Просим показать зарядку: там, кроме индикатора включения Power или I/O, должен быть индикатор заряда Charge или обозначенный таким же, как на гаджете, значком;
- просим включить. Power должен светиться, а Charge нет;
- Кладем на зарядку гаджет – Charge должен засветиться, а дисплей гаджета показать заряд;
- Приподнимаем гаджет не более чем на 3 см над площадкой зарядки – Charge должен погаснуть, а дисплей показать прекращение заряда.
Такой беспроводной зарядкой можно безопасно пользоваться в быту, если она расположена не ближе 1,5-2 м от мест длительного пребывания людей (кровать, рабочий стол, любимый диван перед телевизором). В детской держать включенную беспроводную зарядку нельзя, в т.ч. и описанную далее, которая может стоять постоянно включенной на тумбочке у взрослой кровати.
От теории к практике
В первую очередь стоит отметить, что нам придется не только делать базовую станцию, но и изменить сам смартфон. Дело в том, что если изначально телефон не поддерживает беспроводную зарядку, то этого говорит о том, что он не оснащен индуктивной катушкой. И в том случае нам придется самостоятельно ее изготовить и поместить в корпус смартфона. А контакты от катушки-приемника придется подпаять к входу «+» и «-» разъема microUSB в корпусе телефона.
В принципе, сделать беспроводное ЗУ может абсолютно каждый. Главное в этом вопросе – это точное соблюдение всех правил. Сам процесс изготовления можно разделить на две части:
- изготовление передатчика;
- изготовление приемника.
Итак, от слов к делу.
Что нам понадобится
Конечно, чтобы собрать подобное устройство, потребуются определенные материалы. Здесь все довольно просто. Для передатчика нам потребуется следующее:
- Оправа на 5 см (максимум 7 см).
- Медная проволока диаметром 1 мм (25 витков).
- Транзистор – полевой IRF Z44.
- Конденсатор – 10n.
- Резистор – 10 Ом.
- Резистор – 1К (2 штуки).
Это все, что нужно для передатчика. Найти все эти материалы не составит труда. Питаться ретранслятор будет от самой обычной мобильной зарядки.
Чтобы телефон смог принять электрический ток от передатчика, нам потребуется собрать приемник. Для этого потребуется:
- Диод VD1 M4.
- Конденсатор – 10n (нФ).
- Конденсатор 100n.
- Конденсатор 10u (10мФ).
- Стабилизатор напряжения 7805 (на 5В).
- Для катушки потребуется провод 0,4мм (30 витков).
Итак, давайте соберем это все вместе.
Собираем передатчик

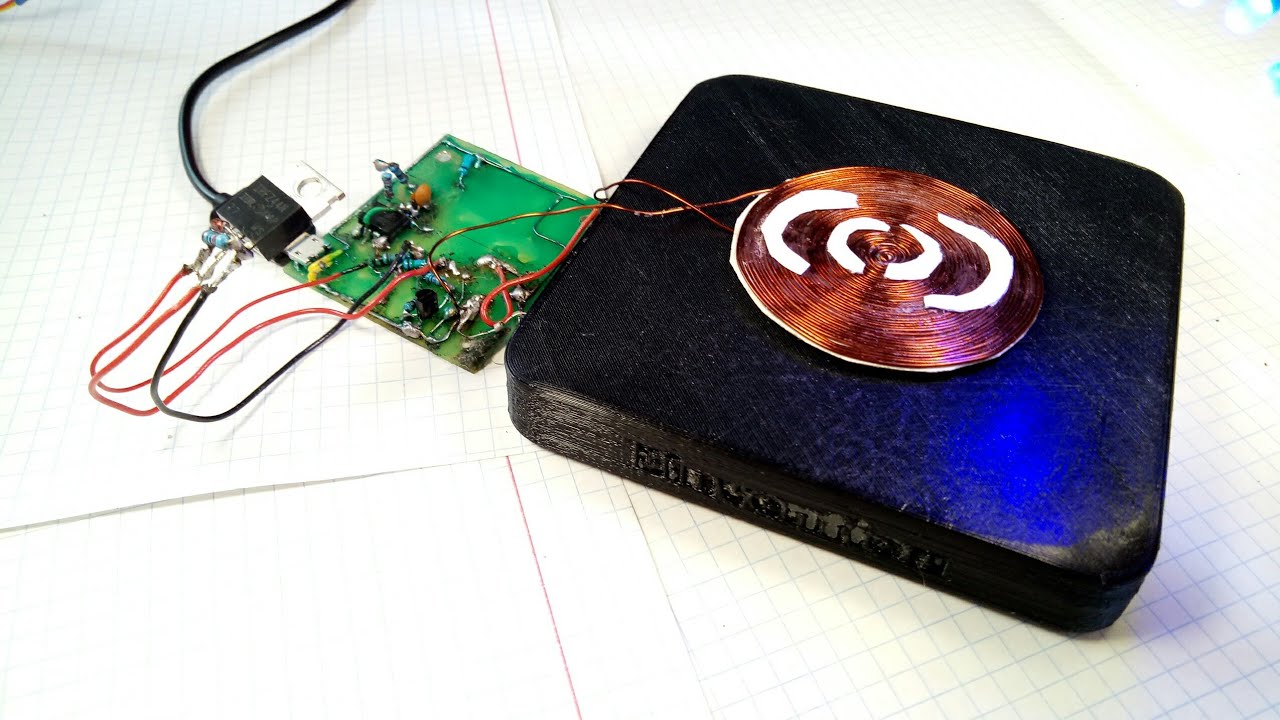

Здесь все довольно просто. Есть генератор и передающий контур (та самая катушка). Генератор питается от обычного блока питания на 5В 2А и передает импульсы на передающий контур, который создает магнитное поле определенной частоты. Для радиолюбителей с опытом собрать подобный девайс не составит труда. Ниже будет приложена схема.
Итак, для того, чтобы намотать катушку, нам потребуется оправа диаметром 5 см
Медный провод с сечением 1 мм (важно, что бы он был в лаковой изоляции). Берем медный провод, оставляем около 3-5 см кончик (условно это будет плюс). Далее наматываете провод по спирали 25 витков
Каждые 3-5 витков желательно обрабатывать лаком (или суперклеем). Это позволит катушке после намотки держать нужную форму и создаст изоляцию
Далее наматываете провод по спирали 25 витков. Каждые 3-5 витков желательно обрабатывать лаком (или суперклеем). Это позволит катушке после намотки держать нужную форму и создаст изоляцию.
В результате у вас должна получиться катушка в виде медного диска.
Откладываем катушку в сторону до полного высыхания. А тем временем займемся сбором генератора импульсов. Все делаете по схеме:
Стоит отметить, что для передатчика не столь важны размеры. Вы можете поместить генератор с катушкой в любой корпус на свое усмотрение, украсить как угодно. Главное, чтобы между катушками (передатчика и приемника) было минимальное расстояние.
Собираем приемник
Здесь также есть свой принимающий контур (катушка). С него-то все и начинается. Выше мы уже рассматривали, как намотать передающий контур. По такой же схеме мотается и принимающий контур с той лишь разницей, что в этот раз мы используем провод с сечением 0,4 мм и делаем 30 витков (каждые 5-7 витков не забываем мазать контур лаком или суперклеем). Далее вся схема собирается на SMD компонентах (это те же радиодетали, но очень маленького размера с поверхностным монтажом).
К примеру, вот такими бывают SMD-конденсаторы:

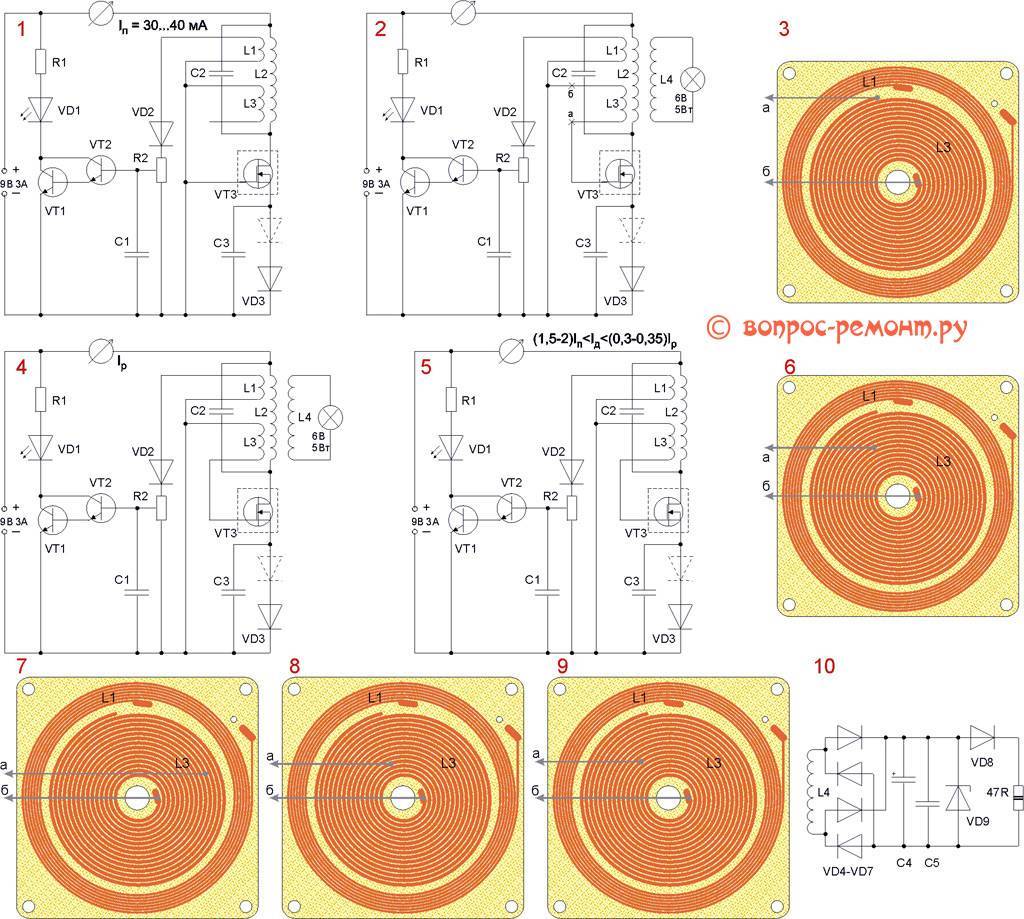

Собираем по следующей схеме:
Как видите, ничего сложного. Единственный вопрос, как это все лучше расположить в корпусе телефона. Здесь уже вы сами должны проявить фантазию, так как корпуса у всех разные.
Как это работает в сборке
Как уже говорилось выше, вся суть в том, чтобы генератор транслировал импульсы на передающий контур, который создает магнитное поле с определенной частотой. Приемный контур, попадая в магнитное поле, начинает генерировать электрические импульсы. Сигналы с приемного контура поступают в схему выпрямителя и стабилизатора напряжения. В результате на выходе получается стабильное напряжение 5В (до 1А). Выход с приемника нужно припаять к ножкам разъема microUSB («+» и «-»).
Вот распайка стандартного microUSB разъема на большинстве смартфонов и планшетов:
Здесь нас интересуют черный и красный выводы. К ним и нужно припаять выход со схемы приемника. Далее собираете смартфон, подключаете передающий контур к сети электропитания и подносите телефон (внутри уже собрана схема приемника) к базовой станции (внутри которой собран передающий контур). Чем ближе поднести, тем выше будет напряжение, соответственно, сила тока будет повышаться.
Шаг 6: Прокладываем фольгу (или проводку)
Показать еще 6 изображений
Вы можете увидеть на фотографиях, что моя система состоит из 3 отдельных частей, которые соединяются контактами. Я сделал это, потому что, как я упоминал ранее, я хотел, чтобы все отдельные части оставались отдельными.
На самом устройстве — провод соединяет + на USB (через керамический конденсатор, который вы можете видеть на фотографии) и медную фольгу, которая служит контактом для следующей части.
На заднем корпусе — однослойная медная фольга, идущая от верхней части динамика (то есть контакт, который соединяет первую часть) с верхним правым углом батарейного отсека — это единственная часть, видимая снаружи устройства, и это будет контакт для следующей части.
На задней крышке — пара кусков медной фольги, идущих от проводов зарядной катушки к их соответствующим контактным пинам (часть фольги, торчащая из батарейного и заземленная пластина, которая удерживает SIM-карту на месте — это наша земля)
На самом деле неважно, как вы это делаете, просто убедитесь, что устройство правильно закрывается и что вы не замыкаете никакие элементы
Описание технологии
Стандарт беспроводной зарядки Qi основан на магнитной индукции между плоскими катушками передающего и принимающего аппарата. Первичная и вторичная обмотки образуют две части бессердечникового Схема зарядного устройства экранирована на нижней поверхности первичной и верхней – вторичной катушки. Это, а также близкое расположение гарантируют приемлемую эффективность передачи энергии. Кроме того, это минимизирует воздействие магнитного поля на пользователей.
Как правило, базовая станция имеет плоскую поверхность, на которой можно разместить одно или несколько мобильных устройств. Это гарантирует, что вертикальное расстояние между первичной и вторичной обмоткой достаточно маленькое. Кроме того, существует два способа выравнивания обмоток по горизонтали.
В первом случае пользователь самостоятельно устанавливает вторичную обмотку напротив первичной на поверхности интерфейса с помощью подсказок мобильного устройства.
Второй способ, называемый свободным позиционированием, не требует активного участия человека. В одной из реализаций для этого создается несколько первичных обмоток. Другой вариант использует механические средства для перемещения первичной катушки под вторичную.
