Домашняя стройка: инструкция по изготовлению самодельной бетономешалки

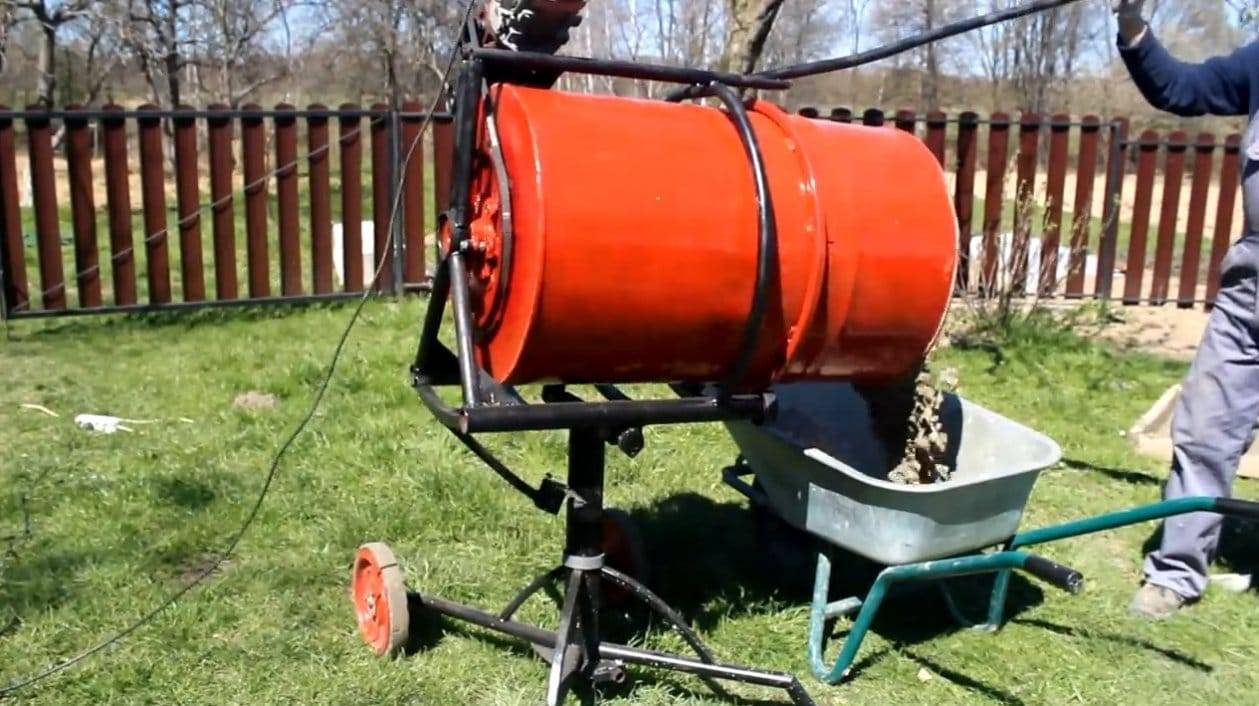

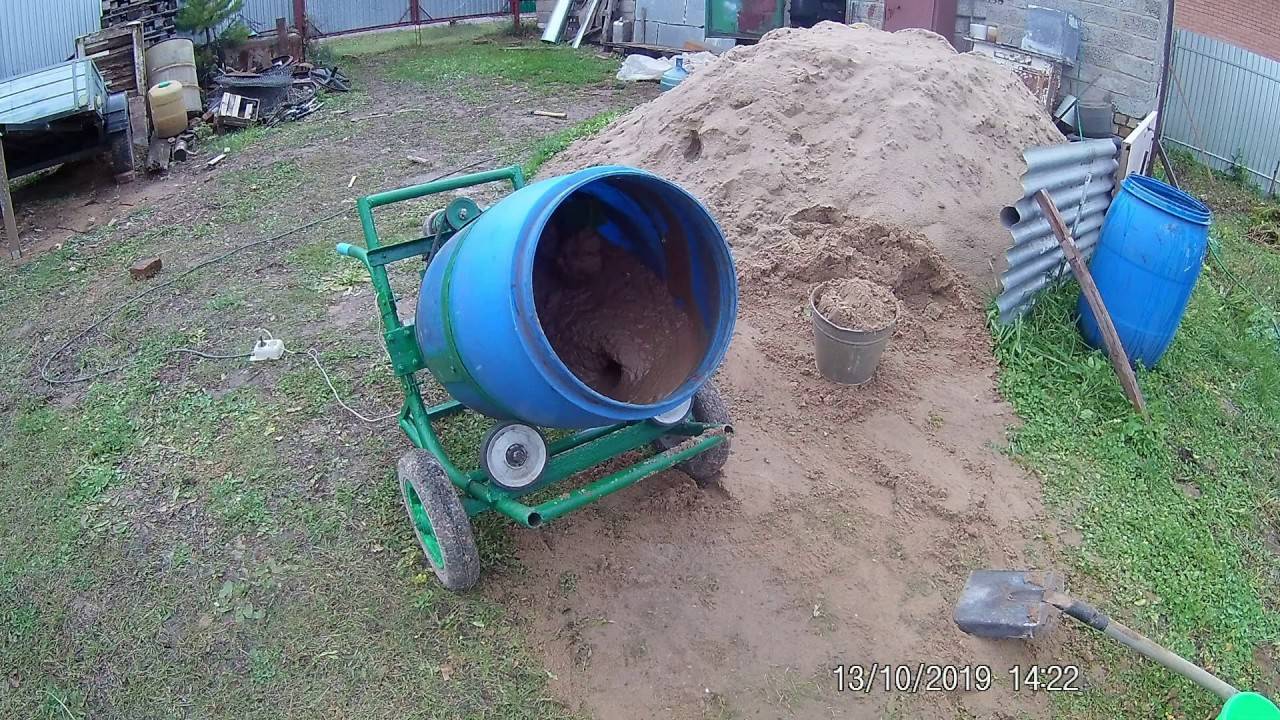

Самодельная бетономешалка с электроприводом, изготовленная из бочки

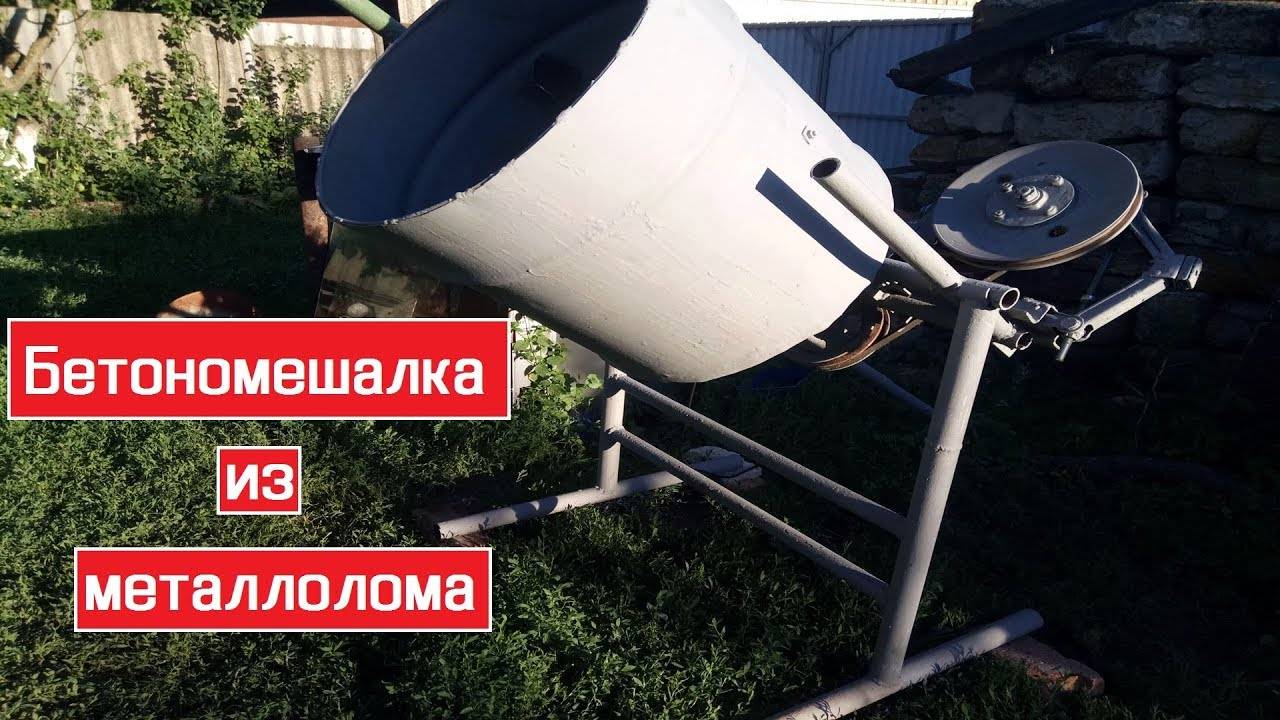

Оптимальный вариант миксера – это конструкция, максимально похожая на промышленную. То есть открытая сверху емкость, работающая под углом 35°-45°.

Загрузка производится сверху, в зафиксированном положении. Для смешивания внутри емкости привариваются (наклепываются) лопатки их стальных полос, расположенные по виду шнека для уборки снега.

Поперек оси вращения размещена ось, на которой установлен подрамник с механизмом вращения. Для уменьшения нагрузки рабочего вала, на подрамнике монтируются поддерживающие колеса. В качестве редуктора можно применить пару – маховик от старого автомобильного двигателя и бендикс стартера.

Только механизм втягивающего реле надо заблокировать. Маховик прикручивается к глухой стенке бочки, а на бендикс надевается шкив. Такая конструкция прекрасно сочетается с двигателем от стиральной машины советского образца. От этой же машинки подойдет пара шкивов и ремень.

Можно применить и более мощный мотор, – какой найдете. Главная техническая задумка – двухступенчатый редуктор. Первая ступень между шкивами, вторая образована парой бендикс-маховик.

Подрамник снабжается длинной ручкой для наклона емкости. Ось проходит по центру тяжести, поэтому выгружать раствор сможет один оператор. Загрузка – до половины емкости, то есть до 100 литров. Не каждая промышленная бетономешалка может похвастать таким результатом.

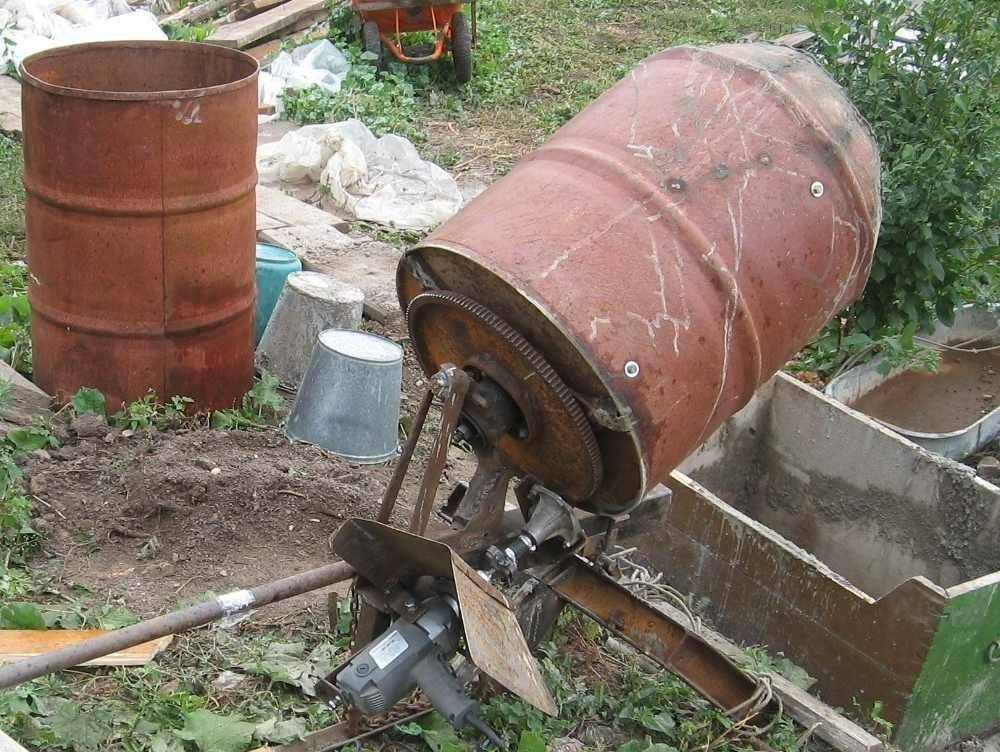

Еще один интересный вид привода – мотоциклетная цепь, закрепленная по контуру у самого днища бочки. Передача крутящего момента с понижением скорости вращения происходит с помощью шестерни, надетой на вал электродвигателя.

Бетономешалка, выполненная своими руками по такому принципу – напоминает типичный промышленный образец.

Основные типы бетономешалок

Существует сразу несколько классификаций описываемого в статье агрегата, в соответствии с которыми он разделяется по тому или иному параметру. Так, по принципу своего действия бетономешалки бывают пяти разновидностей.

1. Гравитационные. Отличаются тем, что барабан для замешивания раствора вращается под воздействием силы гравитации. Оптимальный вариант для приготовления вязкого и жесткого бетона.
2. Принудительные.  Более сложная в изготовлении бетономешалка своими руками, где емкость не двигается, а лопасти внутри нее перемешивают компоненты смеси. Такие агрегаты применяются в частном строительстве нечасто.
3. Периодические. Характеризуются незначительной мощностью, а потому нуждаются в частых остановках. Зато для частного строительства это – вполне приемлемый вариант.
4. Редукторные (более известные как венцовые).
5. Постоянные. Такие бетономешалки, судя по названию, функционируют непрерывно, а потому применяются преимущественно при больших объемах работ.

Помимо того, по виду изготавливаемого бетона оборудование может быть двух типов

• растворомешалки;
• бетоносмесители.

Рассмотрим каждый из этих вариантов более детально.

Вариант №1. Растворомешалки

Несложное оборудование, рассчитанное на частное строительство. Рассчитано на перемешивание компонентов, размер фракций которых составляет на более 2 сантиметров. Также агрегаты могут быть промышленными (если объём не превышает 1200 литров) и для частного использования (свыше 30 литров).

Как правило, все ингредиенты перемешиваются в растворомешалках принудительным образом, для чего используется горизонтальный шнек, которые вращается в недвижимой емкости. Если объем агрегата составляет более 100 литров, то он в обязательном порядке оборудуется дозаторами. А если объем оборудования превышает 250 литров, то оно, как правило, будет включать в себя следующие элементы:

• двигатель;
• емкость для смешивания;
• привод;
• вращающийся вал, имеющий лопасти.

Вариант №2. Бетоносмесители

Они рассчитаны на применение с компонентами, чем размер фракций составляет не более 7 сантиметров. Все агрегаты подобного типа классифицируются так же, как было описано в одном из предыдущих разделов статьи.

Кроме того, по особенностям установки они могут быть:

• мобильными (сюда входят как бетоносмесители с шасси, так и агрегаты без него);
• стационарными (зачастую – промышленного назначения, отличающимися повышенной производительностью);
• автомобильными.

Заметим также, что, в зависимости от типа привода и источника энергии, все бетономешалки делятся еще на несколько разновидностей.

• С ручным приводом. Характеризуются тем, что способны преобразовывать мускульные усилия человека во вращение замешивающего органа. Передача в большинстве случаев цепная зубчатая или же ременная. Подобные бетономешалки не очень распространены, поскольку их объем незначителен, а труд они облегчают не очень сильно.
• С мотоприводом. Бетономешалка (своими руками сделанная в том числе) подобного рода функционирует на дизельном/бензиновом двигателе.
• С пневмо- и гидроприводом. Замешивающие органы в данном случае двигаются благодаря превращению энергии сжатого воздуха или жидкости, которые подаются под высоким давлением. Такое оборудование бывает исключительно промышленного назначения, поскольку нуждается в мощных дополнительных устройствах.
• Электрические. Наиболее популярные на сегодняшний день разновидности бетономешалок, причем не только промышленного, но и бытового назначения. Ассортимент таких агрегатов достаточно обширен, а их объем варьируется от 30-ти до нескольких тысяч литров.

Основные неисправности бетономешалки и их устранение

Во время работы случаются разные поломки. В ряде случаев ремонт бетономешалки легко можно произвести своими руками, без обращения к специалистам сервисного центра. Наиболее часто неисправности бетономешалок связаны со следующими узлами и деталями.

Редуктор

Поломка редуктора относится к разряду сложных и достаточно дорогих. Часто заменой одной шестерни дело не обходится. Приходится устанавливать новый узел.

Опорные подшипники

Чтобы поставить новый подшипник, вначале нужно снять барабан и шестерню. После требуется выбить вал. Затем с него нужно стянуть съемником подшипник. Вместо изношенного либо поломанного следует поставить целый и собрать в обратной последовательности агрегат.

Зубчатый венец либо входящая с ним в зацепление шестерня

Венец может быть секторного или сплошного вида. Заменить без разборки бетономешалки получится только деталь первого типа. Чтобы снять изношенную ведущую шестерню, раскручивают фиксирующее ее болтовое соединение. Затем демонтируют данную деталь, заменяя ее новой.

Электропривод

Если греется электродвигатель от ручной бетономешалки, то это может быть вызвано его перегрузкой либо подгоранием обмоток или подклиниванием ротора. Определиться с исправностью электрической части двигателя поможет мультиметр. С его помощью определяют целостность обмоток отсоединенного мотора. При обнаружении обрыва потребуется приобретать новый мотор. Вообще перечень проблем, связанных с электродвигателем, достаточно широкий. Нередко их устранение требует наличия специальных знаний.

Ременная передача (со шкивом либо ремнем)

Натяжение ремня или его смену удобно выполнять вдвоем. Особенности процесса при этом определяются конструкцией эксплуатируемого бетоносмесителя. Чтобы поменять стертый пластиковый шкив, понадобится раскрутить его крепления, предварительно сняв емкость.

Кнопка включения электродвигателя бетономешалки

Установить исправность пусковой кнопки также помогает мультиметр. Для этого кнопку нужно предварительно снять и отсоединить подходящие проводки. После требуется разобрать кнопку. Если катушка пускателя цела, то значит проблема в загрязненности контактов. Их достаточно почистить мелкой наждачной бумагой для восстановления работоспособности кнопки. Сгоревшую катушку понадобится заменить новой.

Со временем в результате износа в барабане образуются дырки. Их закрывают кусками листового металла подходящего размера с помощью сварки или же болтового соединения. Нечасто, но случается, что лопается рама (станина). Устраняют поломку, используя сварочный аппарат. Также редко приходится менять колеса.

Чтобы отремонтировать технику своими руками, потребуется использовать различные инструменты, приборы и приспособления. В примерный их перечень входят:

• мультиметр;
• болгарка;
• электродрель;
• сварочный аппарат;
• молоток;
• плоскогубцы и круглогубцы;
• гаечные ключи;
• отвертки;
• штангенциркуль, линейка или рулетка.

Постоянные нагрузки, неправильное техническое обслуживание и уход, износ деталей с течением времени приводят к возникновению различного рода неполадок с бетоносмесителем. Ремонт бетономешалки при этом можно доверить специалистам либо выполнить самостоятельно. В последнем случае, если агрегат не на гарантии, то получится сэкономить существенную сумму. Чтобы эксплуатируемая техника прослужила долго без поломок, нельзя ее перегружать

Бетономешалка своими руками

До того как приступить к конструированию бетономешалки, полезным будет ознакомиться с принципами ее работы, а уже исходя из этого, а также имеющихся в наличии деталей, приступать к работе.

Итак, независимо от того, какой является бетономешалка: промышленным образцом или самостоятельно собранным агрегатом, работать она может по одному из следующих принципов:

• механическому, принудительного действия;
• гравитационному;
• вибрационному;
• гравитационно-механическому комбинированного типа.

Независимо от того, какому способу смешивания будет отдано предпочтение при конструировании самодельной установки, при производстве бетона, скорее всего, придется использовать в качестве расчетов пропорции бетона в ведрах для бетономешалки.

Это самый простой и доступный вариант для определения нужного количества компонентов в условиях стройплощадки частного дома.

Принципы работы бетономешалок с разными способами смешивания

В первом варианте смешивание раствора происходит в неподвижно закрепленной на штативе или другой опоре емкости за счет вращения лопастей вала. При этом емкость может располагаться как вертикально, так и горизонтально. Сам рабочий механизм также допускает вариации в установке.

Но для удобства работы с аппаратом сам бак располагают на опоре шарнирно, тогда готовый раствор просто можно вылить в подставленную тару. Но это не является обязательным, емкость можно установить стационарно и предусмотреть возможность ее опрокидывания каким-либо иным способом или вручную доставать готовый бетон.

Принудительный механический способ считается одним из самых эффективных по качеству размешивания компонентов, поэтому часто используется и в промышленных установках.

Но некоторые сложности могут возникать при использовании в растворе компонентов средней или большой фракции.

Самодельная ручная бетономешалка может иметь и гравитационный способ перемешивания. Для этого потребуется обеспечить плотное закрытие емкости, которая устанавливается на специальную опору и приводится в действие вручную.

Главный недостаток таких конструкций – небольшой объем приготовленного раствора, так как часто для этого могут использоваться такие емкости, как обычные бидоны, снабженные крышкой.

Кроме того, при ручном вращении справиться с тяжелой конструкцией будет достаточно сложно, но, если подключить электропривод, то объем бака можно и увеличить с учетом мощности двигателя.

Как правило, бетоносмеситель принудительного типа в самодельных установках практически не применяется.

Лучшей производительности можно добиться, совмещая сразу механический и гравитационный способы перемешивания, тем более что это не так сложно сделать.

В этом случае можно остановиться на одном из двух типов конструкционных решений:

1. сделать емкость неподвижной, но дополнительно к вращающемуся валу добавить лопасти на внутренней стороне бака;
2. или придать емкости возможность для вращения, дополнительные лопасти на внутренней стороне могут быть как в наличии, так и отсутствовать.

Вибрационный принцип смешивания используется в основном в промышленных установках, в самодельных бетономешалках его применение ограничено, потому что требуется подключение двигателя с достаточно высокой мощностью.

Также проблемой является приготовление бетона с использованием щебня или иного наполнителя средней и тем более крупной фракций. Хотя по эффективности перемешивания это один из лучших способов.

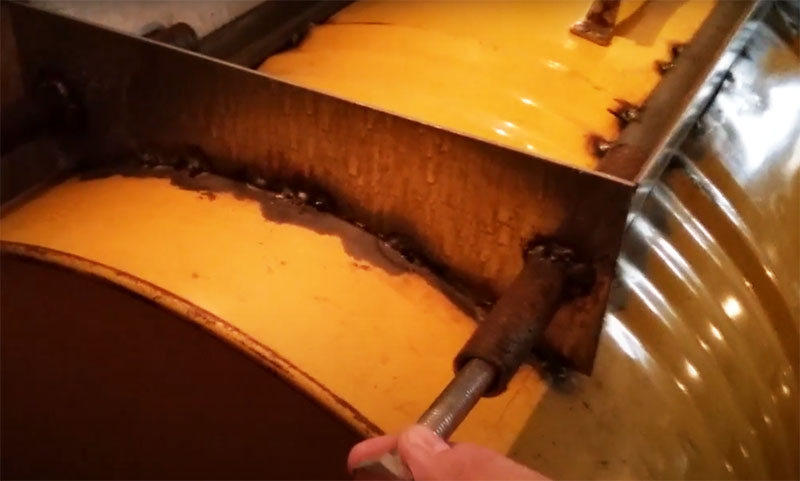

Как сделать люк для бетономешалки: нюансы конструкции

Когда вы вырежете загрузочное отверстие в бочке, у вас получится люк и дверца, которую нужно закрепить так, чтобы было удобно её закрывать и выгружать раствор.

ФОТО: YouTube.comДля того чтобы без потерь загружать материалы и выгружать раствор в приготовленную ёмкость, по желобу, вокруг загрузочного люка, нужно сделать металлический коробФОТО: YouTube.comЧтобы крышка люка не проваливалась в бочку, по краю нужно приварить две металлические полосы шириной 2–3 сантиметраФОТО: YouTube.comПрочная и герметичная фиксация крышки люка гарантирована за счёт приваренных с четырёх сторон труб. Через них после загрузки материалов раствора ввинчиваются фиксирующие болты

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

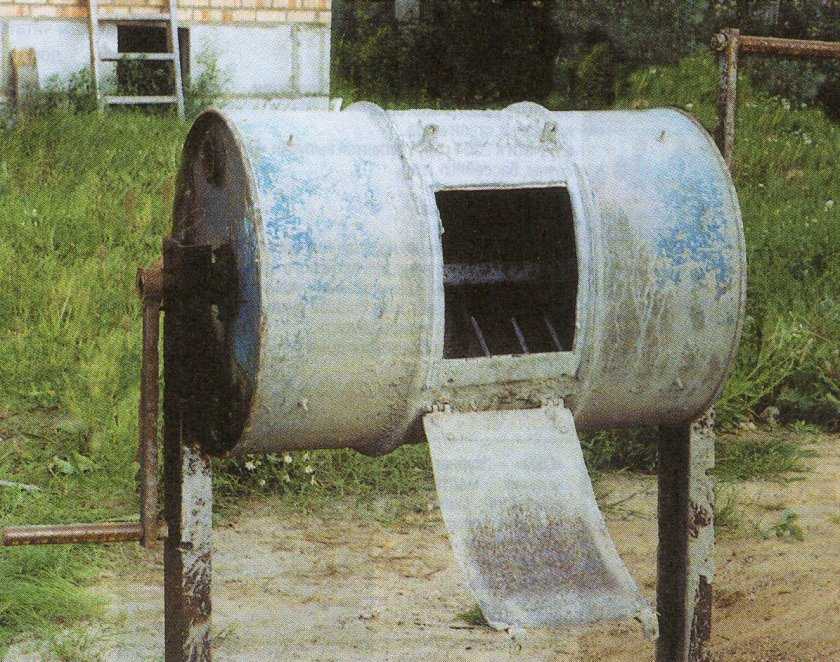

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

• Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
• Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
• Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Как собрать бетоносмеситель своими руками?

Лучше всего работу начинать с изготовления рамочного каркаса, к надежности которого предъявляются достаточно высокие требования, так как он должен быть способен выдерживать серьезные механические нагрузки.

Можно использовать металлический уголок с размерами от 45?45 мм, при этом соединения можно выполнять при помощи сварочного аппарата или, при его отсутствии, болтовыми соединениями.

1. Изначально можно предусмотреть угол наклона для емкости, наиболее оптимальный составляет 35-40°. Такое конструктивное решение значительно облегчит эксплуатацию аппарата.

2. Следующий этап — установка двигателя, в роли которого можно использовать бензиновые (дизельные) или электрические модели, например, подойдет от насоса или вентиляционной системы.

Главное, правильно рассчитать его мощность, которая в среднем должна составлять 1 кВт мощности на 50 л объема. Но, если электродвигатель для бетономешалки устанавливается на модель с горизонтальной осью, то требования по мощности можно уменьшить, и 1 кВт хватит на 70-75 л.

3. Установка двигателя не является обязательной, если объем бочки не превышает 150-200 л, в этом случае можно использовать ручной привод и, хоть этот вариант замеса требует приложения физических усилий, но их интенсивность не сравнима с полностью ручным способом приготовления бетона с помощью обычной лопаты.

4. Обязательным элементом является редуктор, сообщающий вращение валу, подойдет зубчатка от двигателя, устанавливать которую следует в нижней части агрегата. Непосредственно к редуктору, установленному на раму, устанавливается бочка.

5. Предварительно в бочке следует сделать лопасти на обратной стороне, крепить можно как сваркой, так и болтами. За передачу вращения будет отвечать малый шкив редуктора, роль которого может выполнять обычная шестерня или, что более надежно, автомобильный якорь.

6. В самом конце устанавливается двигатель на раму и крепится с помощью кронштейнов.

Дополнительно можно предусмотреть и опрокидывание бочки, для чего потребуется изготовить и установить рычаг. Например, вполне подойдет обрезок трубы со вставленными в него металлическим уголком или стержнем.

Всю эту конструкцию потребуется соединить с дополнительным (вторым) редуктором и зафиксировать к раме и бочке.

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

1. Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
2. Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

• Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
• Электродвигатель (мощность 200 Вт).
• Шкив, приводной ремень, выключатель от стиралки.

• Для изготовления основания нужен металлический уголок размером 50х50.
• Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
• В качестве оси понадобится прочный стержень из металла на 4,5 см.
• Редуктор.
• Арматура.
• Полоса из металла.
• Шариковые подшипники.
• Провод.
• Шайбы и болты.

Читать также: Какие вольфрамовые электроды для сварки нержавейки

Инструменты

• Болгарка.
• Ножовка по металлу.
• Дрель.
• Паяльник.
• Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

• От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
• Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
• К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
• Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
• Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.
