ГОСТ 3262-75
Вернемся, однако, к водогазопроводным трубам. Чтобы узнать, каковы размеры трубы ДУ20 или каким наружным диаметром обладает труба ДУ50, достаточно внимательно изучить ГОСТ 3262-75, по которому они производятся.
Размеры
| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| Легких | Обыкновенных | Усиленных | ||
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,6 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
Вот полный перечень описанных стандартом типоразмеров. Чтобы узнать, к примеру, все размеры трубы ДУ40, достаточно найти ее в таблице.
Прочие требования
Стандарт содержит не только сортамент производимой по нему продукции.
В нем есть ряд требований к производству.
Все ВГП трубы – электросварные, то есть производятся вальцеванием плоской заготовки и последующей проваркой продольного шва.
Следы швов нетрудно разглядеть на внутренней поверхности.
В рамках стандарта они могут производиться как без антикоррозийного покрытия, так и оцинкованными.
Стояки водоснабжения из оцинковки.
- Рабочее гидравлическое давление должно составлять не менее 25 кгс/см2 для легких и обыкновенных изделий, и 32 кгс/см2 для усиленных.
- Длина прямых отрезков составляет от 4 до 12 метров. Согласно ГОСТ, они могут поставляться немерной, мерной и кратной мерной длины; в последнем случае делается припуск в 5 мм на каждый рез.
Численная величина диаметров стальных труб
Огромный сортамент стальных труб различного назначения, исполнения, видов представляется в виде таблиц, где основными параметрами являются:
- условный проход (или номинальный диаметр);
- наружный диаметр трубы;
- толщина стенки.
Иногда в таблицу диаметров стальных труб вводят значения массы изделия в зависимости от ее размеров, а также параметры номинального диаметра.
Табличные значения диаметров стальных труб
Таблицами удобно пользоваться при определении точных размеров изделий при их соединении. Например, трубы из стали чаще всего обозначают в дюймах — эта размерность принята во многих уголках мира. В то время как полимерные изделия принято исчислять в миллиметрах, что создает некоторые трудности при стыковке металлопластиковых, чугунных, медных труб со стальными в водопроводной системе. Таблицы соответствия диаметров помогают определить нужные размеры стыковочных элементов и правильно их соединить.
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
В таблице 1 параметрам условного прохода в мм соответствуют определенные значения внутреннего диаметра в дюймах
Обратите внимание, как различаются значения наружного диаметра у разного вида труб: бесшовной, электросварной, металлопластиковой. Разница может достигать 17 мм
Как правильно перевести дюймы в миллиметры
Дюймовая размерность при переводе на миллиметры округляется в большую сторону. Очевидно, что, зная константу 1 дюйм равен 2,54 см, можно самостоятельно высчитать значения диаметра согласно метрической размерности. Но проблема не в том, как посчитать, а как правильно определить диаметр. Как показывают практические измерения стальных труб, их маркированный диаметр в дюймах не соответствует измеренным данным в миллиметрах. То есть, указан размер 1” (соответственно 25,4 мм), а на деле получается 33,5 мм. В чем причина такого несоответствия?
Прежде всего, в обозначении штампуют внутренний диаметр трубы. Во-вторых, за единицу измерения диаметра принимается размерность условного прохода (Ду), который указывается в целых числах. Причем величина размера растет с ростом индекса (проходимости) трубы на 40-60% с каждым шагом. Условный проход трубы соответствует внутреннему просвету (номинальному диаметру) магистрали, но в качестве окончательного значения принимается целое число с округлением рассчитанного в большую сторону. Стандартизируют условный проход магистрали по ГОСТ 355-52.
Чтобы правильно выбрать элементы газо- и водопровода с дюймовой маркировкой, лучшим вариантом будет применение таблиц
При соединении элементов водогазопровода с метрической и дюймовой системами измерения (например, стальных трубопроводов с изделиями из меди, латуни, полипропилена) важно учитывать не только внутренний, но и наружный диаметр
| 1/2 | d15 |
| 3/4 | d20 |
| 1′ | d25 |
| 1’/1/4 | d32 |
| 1’/1/2 | d40 |
| 2′ | d50 |
| 2’/1/2 | d65 |
| 3′ | d89 |
| 4′ | d100 |
Дюймовая и метрическая трубы
Выпускаются как дюймовые, так и стандартные стальные водоводы, что еще больше запутывает дело. Визуально отличить их можно по виду нитки резьбы – у трубы в 1 дюйм нити закруглены. На фото демонстрируются образцы.
Шаг резьбы измеряется по-разному. В метрических изделиях по внешним границам ниток, в дюймовых – по внутренним. Расстояние разное при разных размерах сечения.
- ½ и ¾ – шаг составляет 1,814 мм.
- От 1 дюйма до 6 – 2, 309.
Трубный 1 дюйм, который используется в имперской системе не равен 2, 54 см, как ему положено, а равняется 3, 3249, поскольку включает в себя и внутренний размер, и толщину стенок. Исключение составляет водовод в ½ дюйма.
Перевод размеров дюймовых в метрические
Справочная литература содержит соответствующие таблицы. Тот же ГОСТ, регламентирующий параметры ВГП, указывает как дюймовый условный проход, так и миллиметровый. К сожалению, для сборки системы в одно целое необходимо еще и фактическое значение внутреннего диаметра. В то время как таблицах чаще указывается наружный.
Самая удобная таблица содержит величину условного прохода в дюймах, внешний размер трубы и эквивалентный диаметр в мм. Он указывает на такую пропускную способность, которая соответствует дюймовой.
Например, стальной водовод в 1 дюйм может соединяться с полиэтиленовым, условный проход которого равен 25 мм.
Сортамент труб. Диаметры, вес водопроводных, газовых труб ГОСТ 3262-75
Сортамент водогазопроводных труб ГОСТ 3262-75
Сортамент труб водогазопроводных часто нужен для онлайн расчета веса труб систем водогазопровода при строительстве, прокладке коммуникаций, при прокладке водопроводов, газопроводов. Полный сортамент труб применяют при монтаже систем отопления и выполнения деталей трубопроводов, в наружных сетях питьевого водоснабжения.
ГОСТ 3262-62 на водопроводные и газовые трубы допускает выпускать трубный прокат без резьбы на концах или с резьбой, при этом длина черных труб без резьбы колеблется от 4 до 12 м, а черных и оцинкованных с резьбой – от 4 до 8 м.
Стальные водопроводные трубы ГОСТ 3262-75 повышенной точности изготовления применяют для деталей водопроводных и газопроводных конструкций.
Сортамент стальных труб водогазопроводных обычной точности допускает изготовление из сталей по ГОСТ 380 и ГОСТ 1050 без нормирования механических свойств и химического состава. Наиболее ходовой сортамент труб – черный трубный прокат, применяют для водопроводов, газопроводов и систем отопления. Трубы ВГП повышенной точности изготовляют из сталей по ГОСТ 1050. Сортамент оцинкованных труб применяют для деталей водопроводных и газопроводных конструкций с высокими требованиями к долговечности и коррозионной стойкости.
Круглая труба – это вид сортамента металлопроката, который производится методом электросварки. Технология производства трубного проката состоит в том, что стальные листовые заготовки из штрипса (лист стальной в рулонах) проходят процесс размотки и правки на валках, нарезаются в размер заданной длины и ширины, после чего обрабатываются края полос путем снятия фаски. Далее происходит сварка полос в стык, листовые заготовки поступают в накопитель для подачи материала на формовочный стан, где профилируются в круглую трубу требуемого размера диаметра. Толщина стенки трубы (тонкостенные, толстостенные) зависит от толщины листового штрипса. На следующем этапе происходит сварка продольного шва (либо по прямой линии, либо по спирали) путем оплавления кромок металла токами высокой частоты, их замыкание в неразъемное соединение для получения сплошного металла по всему сечению трубы круглой формы. На завершающей стадии технологического процесса снимается грат на готовом изделии и электросварная труба охлаждается, калибруется для соответствия диаметров ГОСТу в пределах допусков и нарезается в требуемый размер по длине.
Соответствие дюймов диаметру условного прохода трубы Ду
Четверть дюйма – 8 мм; полдюйма – 15 мм; три четверти дюйма – 20 мм; дюйм – 25 мм; дюйм с четвертью – 32 мм; полтора дюйма – 40 мм; два дюйма – 50 мм; два с половиной дюйма – 65 мм; 4 дюйма – 100 мм.
Это соотношение между дюймами и миллиметрами значительно упрощает подбор трубопроводной арматуры импортного производства к украинским трубам, однако здесь важно понимать, что такие размеры подходят и для отечественных отводов, переходов, водопроводных кранов, газовых вентилей. Импортные муфты, краны, отводы, тройники, сгоны (а сейчас часто находит применение импортная нержавеющая трубопроводная арматура) имеют реальные дюймовые размеры, которые несколько отличаются от присоединительных размеров труб ВГП
Таблица диаметров труб – Сколько килограммов (кг) в одном метре (м) трубы
Вес погонного метра стальной трубы в таблице – теоретическая масса. Фактическое значение может отличаться на 4-8%
Для перевода метров в килограммы трубы нужно умножить значение веса погонного метра в таблице сортамента на общую длину трубного проката.
Стандартное обозначение диаметра труб в сортаменте (см. таблицу):
- Внутренний диаметр – основная размерная характеристика труб и соединительных частей (фитингов) к ним.
- Наружный диаметр труб (в таблице – dn). Стальной трубный прокат классифицируются именно по наружному диаметру: малые размеры труб – 5-102 мм; средние размеры – 102 – 406 мм; большие размеры 426 мм и более.
- Условный диаметр трубы (в таблице – Dy, Ду) – это номинальный размер внутреннего диаметра в миллиметрах либо его округленное значение в дюймах.
- Диаметр номинальный (в таблице Dn, Дн)
- Толщина стенки, мм (в таблице S).
Предельные отклонения по массе труб в таблице диаметров и весовых данных не должны превышать +8%
Таблица перевода единиц
| Наружный диаметр под-соединяемой трубы | Номинал резьбы SAE | Номинал резьбы UNF | Наружный диаметр резьбы, мм | Средний диаметр резьбы, мм | Шаг резьбы | ||
| мм | дюйм | мм | ниток/дюйм | ||||
| 6 | 1/4»» | 1/4»» | 7/16»»-20 | 11,079 | 9,738 | 1,27 | 20 |
| 8 | 5/16»» | 5/16»» | 5/8»»-18 | 15,839 | 14,348 | 1,411 | 18 |
| 10 | 3/8»» | 3/8»» | 5/8»»-18 | 15,839 | 14,348 | 1,411 | 18 |
| 12 | 1/2»» | 1/2»» | 3/4»»-16 | 19,012 | 17,33 | 1,588 | 16 |
| 16 | 5/8»» | 5/8»» | 7/8»»-14 | 22,184 | 20,262 | 1,814 | 14 |
| 18 | 3/4»» | 3/4»» | 1»»-14 | 25,357 | 23,437 | 1,814 | 14 |
| 18 | 3/4»» | — | 1»»1/16-14 | 26,947 | 25,024 | 1,814 | 14 |
| 20 | 7/8»» | — | 1»»1/8-12 | 28,529 | 26,284 | 2,117 | 12 |
| 22 | 7/8»» | 7/8»» | 1»»1/4-12 | 31,704 | 29,459 | 2,117 | 12 |
| 22 | 7/8»» | — | 1»»3/8-12 | 34,877 | 32,634 | 2,117 | 12 |
| 25 | 1»» | 1»» | 1»»1/2-12 | 38,052 | 35,809 | 2,117 | 12 |
Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).
Таблица соответствия диаметров труб в мм и дюймах
| Условный проход трубы (Dy), мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
| Труба стальная водогазопроводная | Труба стальная бесшовная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Размеры ВГП-труб по ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
Размеры электросварных труб по ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Размер горячекатанных бесшовных труб по ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.
Внутренние диаметры труб
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Наружные диаметры труб и толщина стенки труб
| Наружный диаметр, Dн мм | Толщина стенки, мм | ||
| Трубы стальные водогазопроводные ГОСТ 3262-75 | |||
| 15 | 2,8 | ||
| 20 | 2,8 | ||
| 25 | 3,2 | ||
| 32 | 3,2 | ||
| 40 | 3,5 | ||
| 50 | 3,5 | ||
| Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 | |||
| 57 | 3,5 | ||
| 76 | 3,5 | ||
| 89 | 3,5 | 4,0 | |
| 102 | 3,5 | 4,0 | |
| 108 | 3,5 | 4,0 | |
| 114 | 4,0 | 4,5 | |
| 133 | 4,0 | 4,5 | |
| 159 | 4,5 | 5,0 | 6,0 |
| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,35 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,35 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.
Особенности производства профильного металлического трубопроката
По способу производства профильные трубы бывают горяче- и холоднодеформированные. Благодаря пластичности металлов профилирование любых стальных заготовок доступно под воздействием высоких температур. На срезе (в сечении) трубы имеют форму:
Плоскоовальный арочный профиль (или овальные трубы) не менее востребован, и его производство растет. Технология их формовки практически не отличается от прокатки стандартных профтруб. Это как бы промежуточный вариант между круглыми и прямоугольными конструкциями, а показатели качества и выносливости у них на порядок выше, чем у этих изделий. Технология выпуска стандартного размера труб предполагает:
В сечении трубы имеют форму овала, квадрата или прямоугольника
- метод холодной формовки округлых изделий прессом;
- сварку прямоугольных листов стали.
В соответствии с ГОСТом, любого размера трубы (в дюймах и мм) формируются по двум технологиям, существенно отличающимся друг от друга:
- Методом сварки листового или ленточного профиля (шов может снижать качество продукции только при существенных нагрузках, причем товар имеет меньшую цену).
- Округлые стержни проходят прессовку заготовок такой же формы на прокатном стане (технология более затратная, бесшовные изделия выносят максимальную нагрузку в вертикальных каркасах).
Трубы получают методом холодной формовки округлых изделий прессом и сваркой прямоугольных листов
Дополнительная информация к дюймовой резьбе
Все стандартные шаги указываются в количестве ниток резьбы на дюйм (т.е. на 25.4 мм точно). При этом есть различия между английским стандартом и американским стандартом, у каждого свой набор стандартных шагов. Также внутри каждого стандарта есть определенная разница в наборах стандартных шагов по типу резьбы — крепежная, мелкая, особо мелкая, между трубными резьбами, трубными мелкими резьбами, резьбами для ремонтных вставок, резьбами для вставок Helicoil, и так далее. Все это в несколько раз сложнее, чем стандарты на метрические резьбы, но все же это вполне конечное множество, не такое уж страшное, когда оно сведено в красивую таблицу.
Кстати, сомневаюсь, что где-либо вы найдете это по-русски, ибо в СССР (как я теперь могу ответственно заявить) не было о дюймовых резьбах никакой особо подробной информации. Более-менее освещались в справочниках только трубные резьбы, и то частично, так как советский водогазовый трубный стандарт почти совпадал с британским BSP.
Смотрите, как все устроено в американской системе, это неполная таблица, а только по наиболее употребительным диаметрам и типам резьб (полная — тут) В правой части таблицы — как раз число ниток на дюйм, для разных видов резьбы
Обозначения: UNC-Unified National Course — крупная или обычная UNF-Unified National Fine — мелкая UNEF-Unified National Extra Fine — особо мелкая NPT-National Pipe Tapered — трубная обычная Британский стандарт похож, но не совпадает. Например, для резьбы 1/2» у американцев 13 ниток на дюйм, а в британском стандарте BSW — 12. Да, надо еще сказать, что в общем-то британских стандартов несколько, но кроме BSW и BSP мне никогда ничего не попадалось. BSP — это трубная резьба. https://en.wikipedia.org/wiki/British_Standard_Pipe
В чем подвох?
Со школьных лет мы знаем, что 1 дюйм (или inch) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на величину дюйма в миллиметрах, то результат не совпадет с заводской маркировкой.
Путаница возникла из-за того, что стальные и чугунные трубы начали производиться еще в те далекие времена, когда все стандарты устанавливались в имперской системе измерений. За рубежом это были ярды, футы и дюймы, а в России вершки, аршины и сажени. Однако со времен Петра I Россия, хоть и со скрипом, но приняла западные инчи.
При этом значение самого дюйма в европейских странах существенно отличалось и варьировалось от 2,4 до 3,766 см. Практически в каждом государстве по-своему мерили инчи, что осложняло пересчеты в метрическую систему. И только в 1958 году международные службы стандартизации договорились привести дюйм к единому значению, приняв за эталон английскую мерку в 2,54 см.
Неподготовленный человек ожидает увидеть в ГОСТах единую систему измерения. Но в том же ГОСТ 6357-81 цилиндрическая резьба указана в дюймах, а высота ее зубьев и глубина пазов – в миллиметрах.
Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.
ГОСТы, регламентирующие нормативы производства труб, разработаны в 1975 и 1981 гг. поэтому можно ожидать, что советские дюймы будут равны международному значению. Почему же тогда дюймовая труба не равна современному inch, а близка к его прусскому значению?
Отчасти это можно объяснить традициями и культурным наследием, отчасти существующей системой внешних и внутренних диаметров.
Как определить размер трубы в дюймах: 15 любопытных фактов
В этой статье я собираюсь рассказать о том, как соотносятся размеры труб в дюймах и миллиметрах. Кроме того, нам с читателем предстоит небольшой экскурс в историю мер длины и в действующую в настоящее время нормативную документацию. Итак, в путь.
Соотношение основных параметров трубного проката.
История дюйма
- Происхождение слова «дюйм» выводят от голландского duim, что буквально означает «большой палец». Однако в качестве международного обозначения этой меры длины используют другое слово — inch,
- Как и все старые меры длины, дюйм берет начало в человеческой антропометрии и равен длине крайней фаланги у большого пальца. Кроме того, он равен 1/12 фута (от английского foot — стопа ноги) и 1/36 ярда (согласно легендам, ярду было равно расстояние от носа до конца большого пальца простертой перед собой руки короля Британии Генриха Первого),
Существует мнение, что длину в один ярд имел меч Генриха.
Все традиционные меры длины имеют антропометрическое происхождение.
- В разных странах и в разные времена дюйм принимал разные значения. Венский дюйм (Австро-Венгрия) равен 2,63 см, французский — 2,707, старопольский — 2,48, новопольский — 2,4, прусский образца 1816 года — и вовсе 3,766 см,
- В России эта мера длины была введена Петром Первым. До этого в торговле и при расчетах использовались отечественные единицы измерения, тоже основанные на антропометрии — вершок (длина первой фаланги указательного пальца), пядь (она отмеряется между разведенными на максимальное расстояние большим и указательным пальцами), аршин (длина шага взрослого человека),
- В настоящее время наиболее распространенным является английский дюйм. Начиная с 1958 года его договорились считать равным 2,54 см.
Уважаемый читатель, вы думаете, что можно вычислить сечение стального патрубка или сгона в дюймах, воспользовавшись штангенциркулем и разделив полученный результат на 25,4? Не тут-то было.
Условный проход
- Стальные водогазопроводные трубы, сечение которых принято указывать в дюймах, маркируются вообще не диаметром, а условным проходом. Он близок к внутреннему сечению, но совсем не обязательно равен ему. Он означает лишь то, что на патрубке можно нарезать соответствующую трубную резьбу,
Условный проход близок к внутреннему сечению, но не всегда равен ему.
- Фактический внутренний диаметр определяется условным проходом (точнее, соответствующим ему наружным диаметром) и типом трубы (она может быть обыкновенной, легкой или усиленной),
- Фактическое внутреннее сечение изделий с одинаковым ДУ (условным проходом) может различаться на 0,3 см за счет толщины стенок,
- Площадь внутреннего сечения и, соответственно, пропускная способность легкой и усиленной трубы с номинальным размером в полдюйма различаются на 20%. При этом больше пропускная способность легкого изделия, зато у усиленной благодаря большей толщине стенок и, соответственно, большей массе погонного метра выше цена.

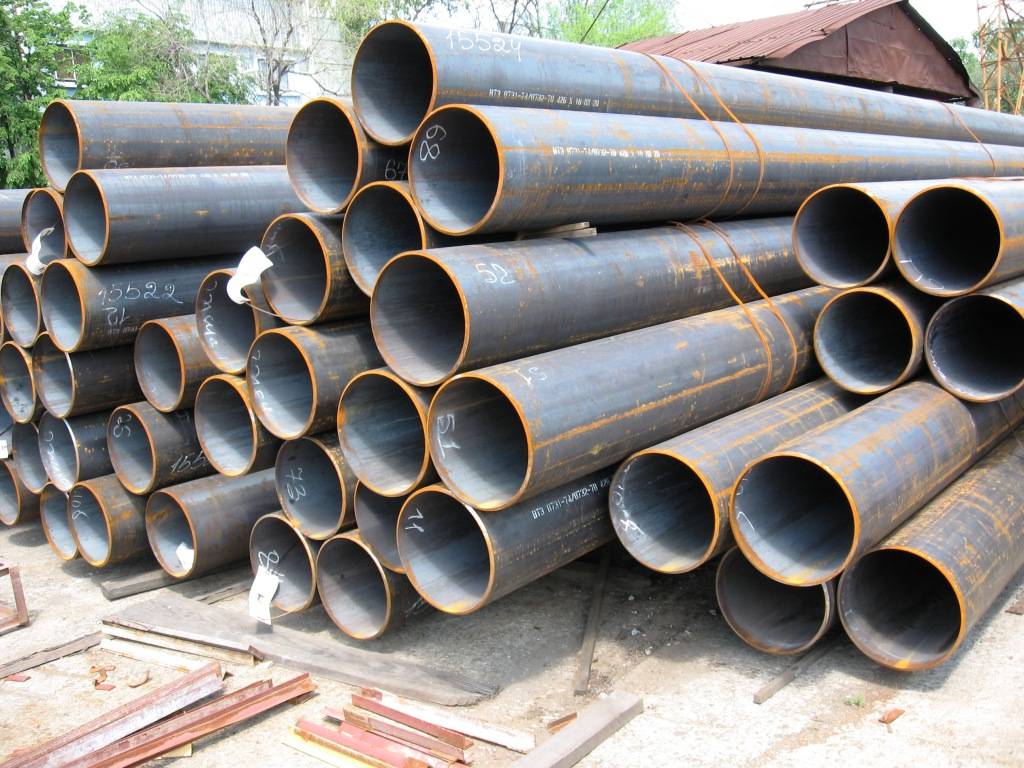

Образцы трубного проката, произведенные по ГОСТ 3262 — 75.
При всем моем безмерном уважении к советской системе стандартизации иначе, как бардаком, то, как согласно действующим стандартам соотносятся размеры труб в дюймах и сантиметрах, не назвать:
- Указываемое в документации сечение в дюймах нельзя получить простым пересчетом из мм или других единиц СИ. Коэффициент пересчета свой для каждого диаметра и ни в одном случае не соответствует вполне логичному значению 25,4,
- Чтобы определить количество дюймов по результатам обмера, вам придется лезть в справочную или нормативную документацию. Однако ни в одном ГОСТ не фигурирует таблица размеров труб в дюймах и миллиметрах. Фактические габариты при определенном ДУ и типе изделия можно найти в ГОСТ 3262-75, регламентирующем производство стальных черных и оцинкованных водогазопроводных труб. Между тем параметры соответствующих резьб указаны в другом ГОСТ — за номером 6357-81.
Второй стандарт указывает габариты гребней и впадин резьбы в единицах СИ, но обозначает цилиндрическую трубную резьбу в дюймах.
Вы в недоумении? Я тоже.
Проще, еще проще
Итак, чтобы соотнести размер трубы в дюймах и мм, нужно обложиться нормативными документами и кропотливо сопоставлять их. Так ведь?
Уважаемый читатель, я не стану томить вас и просто выложу пару таблиц, представляющих собой компиляции упомянутых выше стандартов.
- Вот соответствие ДУ и заветных британских дюймов:
Как определить размер трубы в дюймах: 15 любопытных фактов Как определить размер трубы в дюймах и миллиметрах: таблица, инструкция, видео и фото
Подробнее о стандартизации
Стандартизация металлических элементов инженерных систем начала зарождаться в то время, когда активно стали появляться пластиковые трубы. Актуальность стандартизации заключалась и заключается в том, что она дает возможность без особых проблем объединять в рамках одной системы трубы из различных материалов. А это, в свою очередь, значительно расширяет возможности и полезные свойства инженерных систем.
Кроме того, имея информацию о наружном диаметре труб, специалисты-проектировщики могут достаточно оперативно определять, какие соединительные элементы необходимы и в каком количестве.
Речь идет о таких элементах, как:
- отводы;
- тройники;
- заглушки;
- запорные элементы систем.
