Формула расчета веса труб с нестандартным сечением

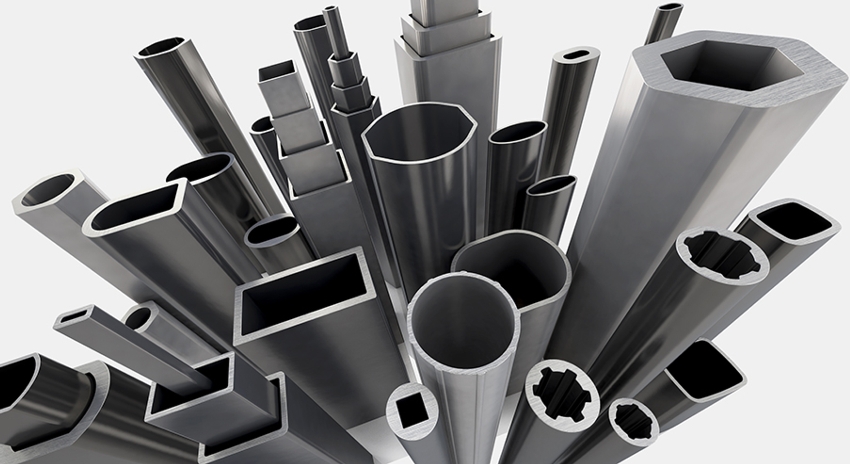

Помимо круглых и профильных изделий, существует еще один распространенный вид – трубы с нестандартным сечением. Многие люди задаются вопросом о том, как найти массу таких деталей. На современном рынке стальных труб чаще всего встречаются такие варианты нетрадиционного сечения:

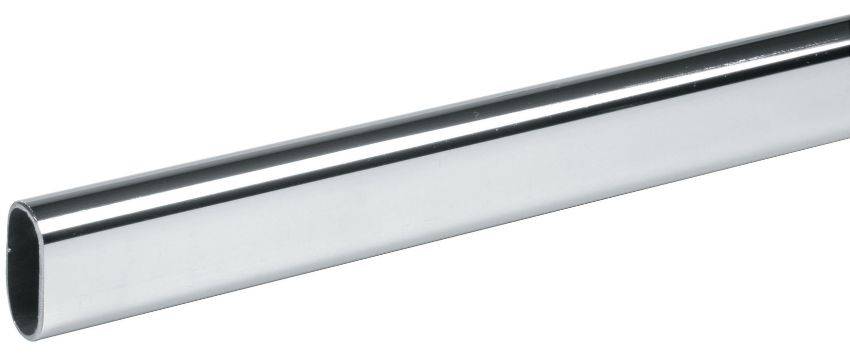

овальное;
Кроме круглых и профильных изделий, существует еще один распространенный вид – трубы с нестандартным сечением
- трапециевидное;
- ромбовидное;
- пятигранник;

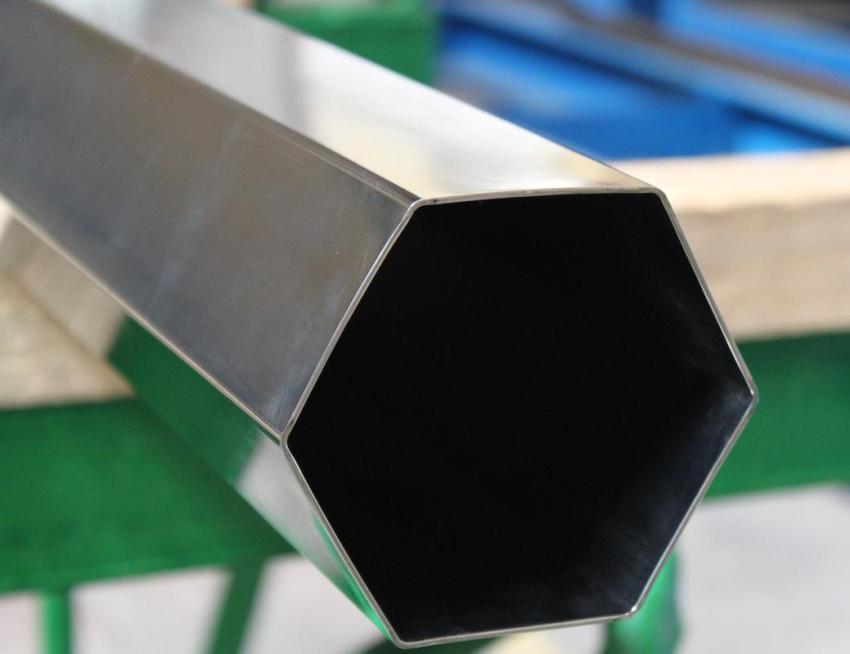

- шестигранник.
В интернете можно найти таблицы веса труб, имеющих нестандартное сечение. Кроме этого, существуют специальные формулы, позволяющие провести самостоятельное вычисление этого параметра. Эксплуатационная сфера таких изделий довольно обширна. Они используются для монтажа заборов и других всевозможных ограждений, а также в качестве перилл. На производствах данные детали входят в состав разнообразных конструкций. Для определения удельной массы труб, имеющих нестандартное сечение, применяется формула:
m = ρ х S х L, где:
ρ – показатель плотности материала;
В интернете можно найти таблицы веса труб, имеющих нестандартное сечение
S – площадь сечения;
L – длина изделия.
Данная формула является универсальной. Поэтому с помощью нее можно вычислять удельный вес деталей, имеющих разную форму сечения. Уравнение позволяет ответить на вопрос о том, как узнать вес трубы с нестандартным сечением.
Если вес труб уже известен, то тогда появляется возможность расчета общей протяженности партии. Для этого существует специальная формула:
L = m / ρ х S
Существуют специальные формулы, позволяющие провести самостоятельное вычисление массы шестигранной трубы
Чтобы конечный результат был максимально точным, необходимо учесть ряд других факторов. Среди них можно выделить следующие: состав сплава, однородность толщины стенок детали, скорость коррозии. А также на массу оказывают влияние влажность воздуха и его температура.
Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Расчет типовых схем
В частном строительстве сложные конструкции из труб не используются. Их просто слишком сложно создавать, да и нет нужды в них по большому счету. Так что при строительстве с чем-то сложнее треугольной фермы (под стропильную систему) вы вряд ли столкнетесь.
В любом случае все расчеты можно выполнить своими руками, если вы еще не забыли основы сопромата и строительной механики.
Расчет консоли
Консоль – обычная балка, жестко закрепленная с одной стороны. Как пример можно привести столбик под забор или кусок трубы, который вы прикрепили к стене дома, чтобы сделать навес над крыльцом.
В принципе, нагрузка может быть какой-угодно, это может быть:
- одиночная сила, приложенная либо к краю консоли, либо где-нибудь в пролете;
- равномерно распределенная по всей длине (либо на отдельном участке балки) нагрузка;
- нагрузка, интенсивной которой меняется по какому-либо закону;
- также на консоль могут действовать пары сил, вызывающие изгиб балки.
В быту чаще всего приходится иметь дело именно с нагрузкой балки единичной силой и равномерно распределенной нагрузкой (например, ветровая нагрузка). В случае с равномерно распределенной нагрузкой максимальный изгибающий момент будет наблюдаться непосредственно у жесткой заделки, а его величину можно определить по формуле
где М – изгибающий момент;
q – интенсивность равномерно распределенной нагрузки;
В случае же с сосредоточенной силой, приложенной к консоли, и считать то нечего – для того, чтобы узнать максимальный момент в балке достаточно перемножить величину силы на плечо, т.е. формула примет вид
Максимальные моменты при нагрузке консоли сосредоточенной и распределенной нагрузкой
Все эти расчеты нужны для единственной цели – проверить достаточно ли будет прочность балки при эксплуатационных нагрузках, любая инструкция этого требует. При расчете нужно, чтобы полученное значение было ниже справочной величины предела прочности, желательно, чтобы был запас хотя бы 15-20%, все-таки предусмотреть все типы нагрузок сложно.
Для определения максимального напряжения в опасном сечении используется формула вида
где σ – напряжение в опасном сечении;
Mmax – максимальный изгибающий момент;
W – момент сопротивления сечения, справочная величина, хотя ее и можно рассчитать вручную, но лучше просто подсмотреть ее значение в сортаменте.
Балка на двух опорах
Еще один простейший вариант использования трубы – в качестве легкой и прочной балки. Например, для устройства перекрытий в доме или при строительстве беседки. Вариантов загружений здесь тоже может быть несколько, мы остановимся только на простейших.
Балка загружена сосредоточенной силой по центру
Сосредоточенная сила по центру пролета – самый простой вариант нагружения балки. При этом опасное сечение будет располагаться непосредственно под точкой приложения силы, а определить величину изгибающего момента можно по формуле.
Порядок расчета сечения магистралей теплоснабжения
Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.
Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:
- Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
- Для стальных и медных трубопроводов даются внутренние размеры.
Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.
При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.
Определение тепловой мощности системы
Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений
Важно лишь знать следующие правила:
- Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
- Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.
Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:
Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.
Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.
Степень теплоизоляции здания
Качественное утепление дома, установлены современные окна и двери
В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.
Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.
В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.
Скорость воды в трубах
Таблица для расчета диаметра трубы отопления
Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.
Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.
Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.
Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.
Пример расчета отопительной системы
Как правило, выполняется упрощенный расчет исходя из таких параметров как объем помещения, уровень его утепленности, скорости потока теплоносителя и разницы температур в подводящем и отводящем трубопроводе.
Диаметр трубы для отопления с принудительной циркуляцией определяется в такой последовательности:
определяется суммарное количество тепла, которое необходимо подать в помещение (тепловая мощность, кВт), можно ориентироваться и на табличные данные;
Значение тепловой мощности в зависимости от разницы температур и мощности насоса
задавшись скоростью движения воды, определяют оптимальный D.
Расчет тепловой мощности
В качестве примера будет выступать стандартная комната с размерами 4,8х5,0х3,0м. Отопительный контур с принудительной циркуляцией, необходимо выполнить расчет диаметров труб отопления для разводки по квартире. Основная расчетная формула выглядит так:
в формуле использованы такие обозначения:
- V – объем помещения. В примере он равен 3,8∙4,0∙3,0 = 45,6м 3 ;
- Δt– разница между температурой на улице и в помещении. В примере принято 53ᵒС;
Минимальные значения температур по месяцам для некоторых городов
К –специальный коэффициент, определяющий степень утепленности здания. В общем случае его значение находится в диапазоне от 0,6-0,9 (используется эффективная теплоизоляция, пол и кровля утеплены, установлены как минимум двойные стеклопакеты) до 3-4 (постройки без теплоизоляции, например, бытовки). В примере используется промежуточный вариант – квартира имеет стандартную теплоизоляцию (К = 1,0 – 1,9), принято К = 1,1.
Итого тепловая мощность должна составлять 45,6∙53∙1,1/860 = 3,09кВт.
Можно воспользоваться табличными данными.
Таблица для подсчета теплового потока
Определение диаметра
Диаметр труб отопления определяется по формуле
Где использованы обозначения:
- Δt– разница температур теплоносителя в подающем и отводящем трубопроводах. Учитывая то, что подается вода при температуре порядка 90-95ᵒС, а остыть она успевает до 65-70ᵒС, перепад температур можно принять равным 20ᵒС;
- v –скорость движения воды. Нежелательно, чтобы она превышала значение 1,5 м/с, а минимальный допустимый порог – 0,25 м/с. Рекомендуется остановиться на промежуточном значении скорости 0,8 – 1,3 м/с.
Обратите внимание! Неправильный выбор диаметра трубы для отопления может привести к падению скорости ниже минимального порога, что в свою очередь вызовет образование воздушных пробок. В результате эффективность работы станет нулевой
Значение Dвн в примере составит √354∙(0,86∙3,09/20)/1,3 = 36,18 мм
Значение Dвн в примере составит √354∙(0,86∙3,09/20)/1,3 = 36,18 мм
Если обратить внимание на типоразмеры, например, ПП трубопровода, то видно, что такого Dвн просто нет. В таком случае выбирается просто ближайший диаметр пропиленовых труб для отопления
В этом примере можно выбрать PN25 с Двн 33,2 мм, это приведет к небольшому увеличению скорости движения теплоносителя, но она все равно останется в допустимых пределах
В этом примере можно выбрать PN25 с Двн 33,2 мм, это приведет к небольшому увеличению скорости движения теплоносителя, но она все равно останется в допустимых пределах.
Особенности отопительных систем с естественной циркуляцией
Главное их отличие состоит в том, что в них не используется циркуляционный насос для создания давления. Жидкость перемещается самотеком, после нагрева она вытесняется наверх, затем проходит через радиаторы, остывает и возвращается к котлу.
На схеме показан принцип возникновения циркуляционного напора
В сравнении с системами с принудительной циркуляцией, диаметр труб для отопления с естественной циркуляцией должен быть больше. Основа расчета в этом случае состоит в том, чтобы циркуляционное давление превышало потери на трение и местные сопротивления.
Пример разводки с естественной циркуляцией
Для того, чтобы каждый раз не высчитывать значение циркуляционного давления, существуют специальные таблицы, составленные для разных перепадов температур. Например, если длина трубопровода от котла до радиатора составляет 4,0 м, а перепад температур – 20ᵒС (70ᵒС в отводящем и 90ᵒС в подающем), то циркуляционное давление составит 488 Па. Исходя из этого подбирается скорость теплоносителя, путем изменения D.
При выполнении расчетов своими руками обязателен и проверочный расчет. То есть вычисления ведутся в обратном порядке, цель проверки – установить не превышают ли потери на трение и местные сопротивления циркуляционное давление.
Чугунные трубы: характеристики
Наиболее известная область применения – системы водоснабжения и канализация. Требования к последней довольно специфичны, а аварии на такого рода коммуникациях, представляют собой настоящее бедствие. Чугунный трубопровод считается наиболее надежным, благодаря определенным качествам.
- Коррозийная устойчивость – сплав не подвержен ржавлению и не создает условий к образованию и накоплению осадка на внутренней поверхности. В канализационных системах это качестве трудно переоценить. На фото – образец продукции.
- Чугунные трубы производятся методом литья – центробежного, непрерывного и так далее, и, соответственно, не содержат швов или свищей, что обеспечивает высокую стойкость к ударным нагрузкам.
- Высокая инертность – не взаимодействуют с химически агрессивными веществами даже при высокой температуре.
- Материал нечувствителен к низким температурам. Обладает минимальным коэффициентом удлинения, поэтому при монтаже отопительных систем или поставки горячей воды не требуется мер по компенсации.
- Возможная глубина укладки составляет 10 м.
- Срок службы изделий – до 100 лет. При этом в обслуживании трубопровод не нуждается.
- После окончания срока эксплуатации чугунные изделия полностью утилизируются без применения специальных процедур.

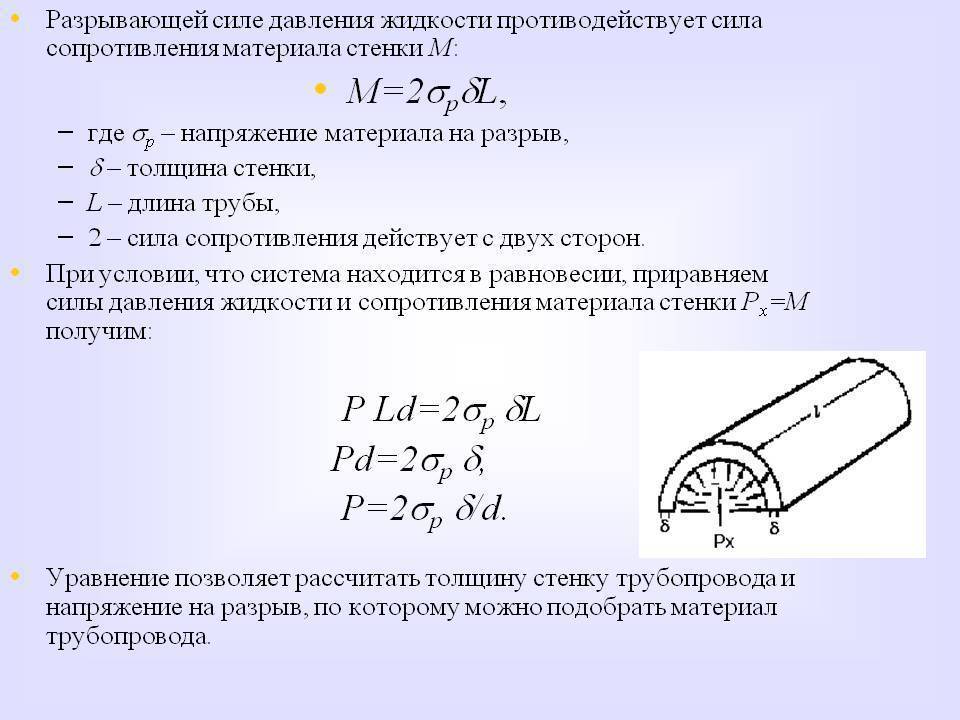

Как произвести расчет?
Рассчитываем сечение

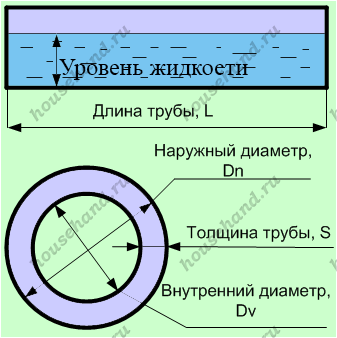

Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:
Sн= π Rн^2, (1)
где Rн – наружный радиус трубы, равен половине наружного диаметра.
Таким образом, мы определим площадь круга, образованного наружным диаметром.
Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:
Rвн=Rн-?, (2)
где? – толщина стенки трубы.
Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:
Sсеч=Sн?-S?вн.
Все действия можно свести в упрощенную формулу определения площади сечения:
Sсеч=? (?D_н/2?^2- ??/2?^2).
В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.
Sсеч=3,14 (?1/2?^2- ?0,01/2?^2)=0,75 м^2.
Производим расчет площади внешней поверхности

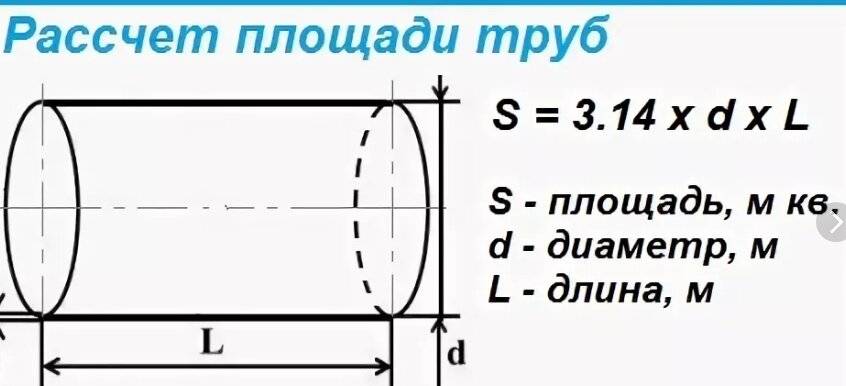

Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.
Тогда площадь развертки трубы будет вычисляться по формуле:
S=? D_н L_тр,
где Lтр – длина трубы.

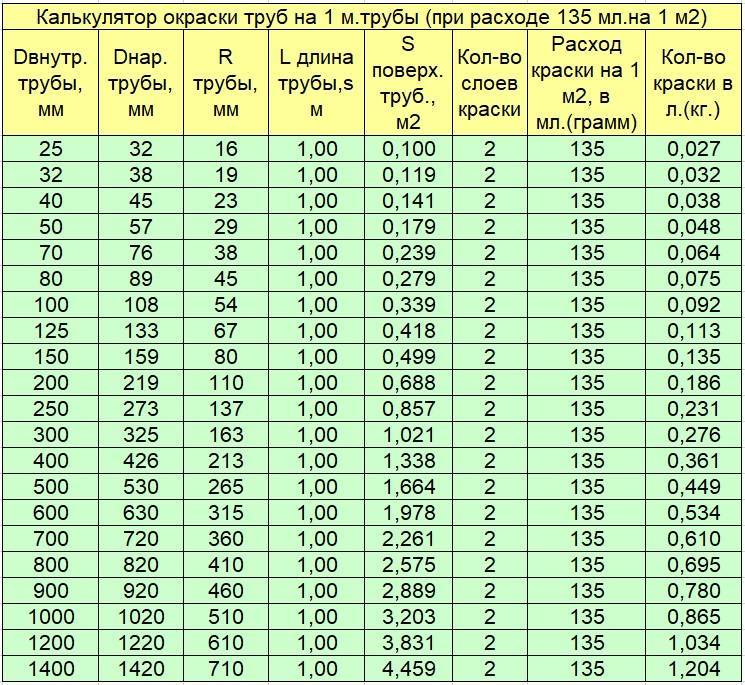

В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.
S=3,13 1 10000=31416 м^2.

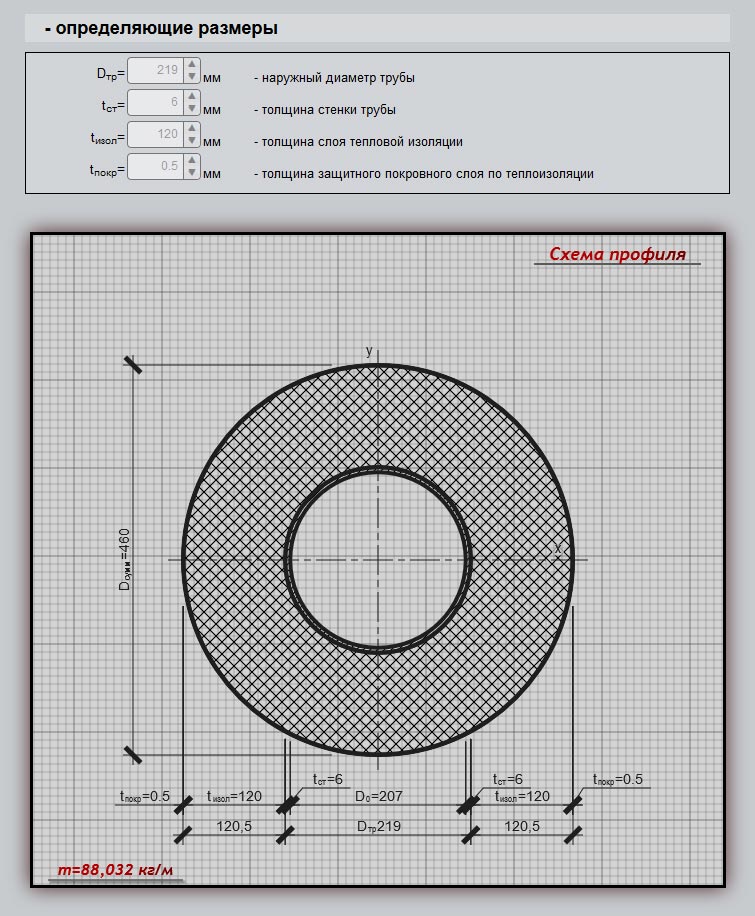

Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.
Тогда формула примет вид:
S=? ?(D?_н+?2 ??_(в)) L_тр,
где?_в-толщина слоя минеральной ваты.
В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.
Производим расчет площади внутренней поверхности
Для начала необходимо определиться, для чего такой расчет следует проводить. Чаще всего он нужен при расчете гидродинамики движения теплоносителя в трубе. Внутренняя поверхность трубы является местом, где вода при её движении соприкасается с трубой. Таким образом, возникает гидравлическое сопротивление, которое необходимо учитывать при расчете сети коммуникации.
Необходимо помнить ряд следующих нюансов:
- При увеличении диаметра трубопровода снижается гидравлическое трение теплоносителя о стенки труб. Поэтому при большом диаметре и длине водопровода гидравлическое сопротивление трубы потоку воды можно не учитывать.
- Качество поверхности, её шероховатость, оказывает большое значение на величину гидравлического сопротивления. При этом такое влияние сильнее, чем зависимость сопротивления от площади поверхности внутренней стенки трубопровода. Так, полиэтиленовая труба обладает меньшей шероховатостью нежели ржавая металлическая. Поэтому величина гидравлического сопротивления в пластиковой трубе будет меньшей.
- Если в качестве материала для изготовления трубы применяется неоцинкованная сталь, то площадь поверхности внутренней стенки меняется во времени. На стенках такого трубопровода постепенно откладываются ржавчина и минеральные отложения. Как результат – происходит уменьшение внутреннего диаметра трубы и увеличение величины гидравлического сопротивления. Такой эффект необходимо учитывать при проектировании водопровода из стали.
S=? ?(D?_н-2 ?) L_тр.
В качестве примера рассчитаем трубу, диаметр которой равен одному метру, а толщина стенки – 10 мм.
S=3,14 (1-2 0,01) 10000=30788 м^2.
Заключение
Итак, приведенные в статье расчеты не являются сложными и доступны любому человеку. Они пригодятся при проектировании собственного трубопровода. Чтобы возведенная коммуникация соответствовала ожиданиям о её работоспособности, предложенные расчеты следует производить в обязательном порядке.
