Сквозняков больше нет: выбираем правильные доводчики для входных дверей

Настройка доводчика

Работа не заканчивается после установки. Теперь вам предстоит регулировка. Скорость движения во время захлопывания позволяет задать 2 винта:

• первый устанавливает скорость 180 – 15 градусов (закрывание);
• второй – от 0 до 15 (доводка).

В первом случае речь идет об ускорении или замедлении закрывания, а во втором о захлопывании. Чем быстрее дверь захлопывается, тем громче звук. Соответственно, показатель от регулировки второго винта должен быть не слишком низким (иначе дверь будет долго закрываться и не сразу плотно захлопнется), и не слишком высоким, чтобы снизить уровень шума.

Чтобы отрегулировать названные показатели, нужно лишь повернуть винт в одном или в другом направлении: влево быстрее, вправо медленнее. И только на один оборот, два – будут лишними. Можно даже повернуть на пол-оборота, и посмотреть на результат. Такая технология позволяет сделать работу механизма максимально комфортной для проживающих людей в доме.

Итак, разобрав модельный ряд доводчиков, мы разобрались с соответствием европейских стандартов, и разными дверями с разной массой и толщиной полотна. Выяснив, как проходит установка доводчика двери, мы также узнали, как именно регулировать скорость захлопывания и скорость конечного маневра (когда дверь доходит до проема и резко встает на свое место). Работа не сложная и не пыльная, об этом позаботились производители, обеспечив комплектацию всем необходимым, в том числе и хорошим шаблоном.

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

• накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
• напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
• скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

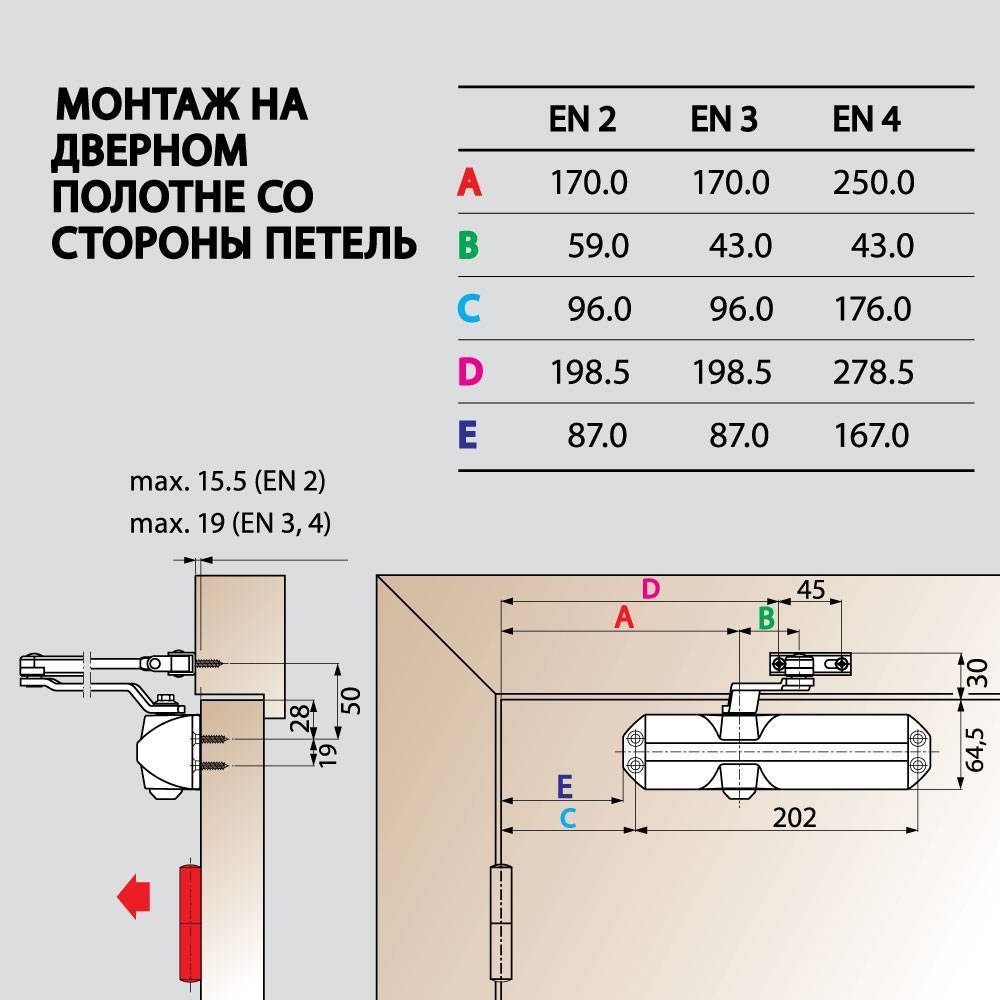

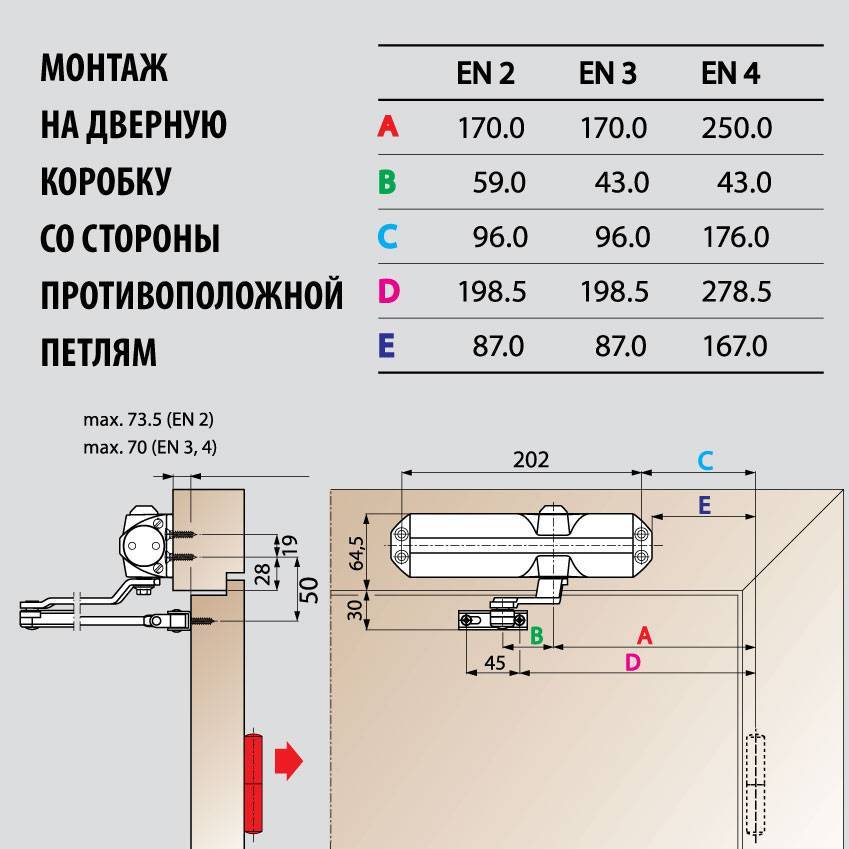

• Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
• Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
• Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

• рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
• основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

• Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
• Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
• Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
• Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

• При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
• Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Как выбрать дверной доводчик для расположения на улице и работы на морозе, правила монтажа

Чтобы дверь на улицу всегда держать закрытой и не упускать ценное тепло, раньше использовали специальные пружины или противовесы. Такие конструкции часто были громоздкими и не отличались эстетичностью. Сейчас для выполнения этой функции можно установить доводчик дверной уличный морозостойкий. Работа этого механизма основана на принципах гидравлики или пневматики и позволяет закрывать дверь мягко, без усилия и хлопков.

Особенности конструкции

В корпусе данного механизма находится пружина. В конструкции присутствует специальный масляный состав или поршень, обеспечивающие плавное движение двери. Усилие пружины можно регулировать. Все детали производятся из прочных материалов, чаще всего из стали и алюминия, поэтому такие механизмы являются долговечными.

Чаще всего устройства для плавного закрывания, не обладающие специальными характеристиками, ломаются в зимний период, когда масло в системе густеет из-за низкой температуры. Поэтому лучше сразу приобретать морозостойкую модель.

Цвет механизма можно выбрать так, чтобы он сочетался с цветом двери. Можно выбрать белый, черный, коричневый, также большинство производителей предлагают модели бронзового и серебристого цвета.

Пневматический

Пневматические механизмы удобно использовать на маршрутах с высокой интенсивностью движения. Пневматические морозоустойчивые доводчики дверные способны хорошо работать и при высокой температуре (до +35°С).

Гидравлический

Основой его работы является масло. Когда пружина сжимается, масло перетекает через специальное отверстие в другую часть корпуса, а когда пружина разжимается, масло возвращается обратно. Таким образом обеспечивается плавное движение. Лучше устанавливать такие устройства на двери с низкой интенсивностью движения. Морозостойкий доводчик этой конструкции выдерживает рабочую температуру от -30°С.

Доводчик для калитки

Существуют различные способы установки морозостойких уличных доводчиков, можно выбрать удобный вариант как для двери, так и для калитки. Устройства могут быть накладными (устанавливаются на створку); напольными или скрытыми — в этом случае механизм незаметен, так как расположен внутри створки. Для калитки наиболее приемлемым вариантом является накладной способ установки, а по размерам Diplomat 602 подойдет оптимально.

Перед установкой механизма необходимо также подготовить остальные элементы конструкции, в частности, обеспечить морозостойкость двери, чтобы она не промерзала при низкой температуре.

Общие правила монтажа

Необходимо приобрести механизм, который будет соответствовать характеристикам двери, — ее весу и размерам. После этого может выполняться установка и регулировка.

1. Изучите монтажную схему и выполните разметку мест крепления. Для этого шаблон необходимо приложить к двери и отметить точки, к которым тяга крепится.
2. Просверлите отверстия при помощи дрели.
3. Приложите корпус и зафиксируйте его саморезами.
4. Соедините две части устройства при помощи винта.
5. Проверьте, хватает ли усилия закрывания.

Регулировка

Теперь необходимо отрегулировать скорость и силу срабатывания. Для этого используются регулировочные винты устройства. Регулировка дверного доводчика выполняется поворачиванием винтов в желаемое положение.

Как выбрать подходящий доводчик

Подходящее устройство можно установить как на тяжелые входные металлические двери, так и на легкие калитки. Если вы выбираете доводчик для достаточно тяжелой двери (от 80 до 120 кг), то рассмотрите подробнее доводчик дверной морозостойкий Ly5 120, выпускаемый компанией Armadillo. Эта модель имеет ресурс работы более полумиллиона циклов, с корпусом из алюминия и широким температурным диапазоном (-45°…+40°С).

Много моделей предлагает сербская фирма Diplomat. Ее главным достижением является повышенная прочность всех комплектующих. Посадочные размеры доводчиков Diplomat отличаются большим разнообразием. Можно выбрать как легкие механизмы для калиток весом до 50 кг, так и варианты для дверей весом более 150 кг. Все корпуса моделей этой фирмы изготавливаются из силумина — материала, имеющего высокую устойчивость к коррозии.

Качественные устройства предлагает также итальянский производитель Ergon. Механизмы Ergon выполняются как из алюминия, так и из стали.

Устройство и рабочий принцип доводчиков для парадных дверей в зависимости от типа

Установочное место определенной модели зависит от её конструктивных свойств и типа. Начнем знакомиться с имеющимися вариантами, чтобы Вам было легче сделать прекрасный выбор.

Конструктивное исполнение устройств может значительно различаться

Верхний доводчик для двери

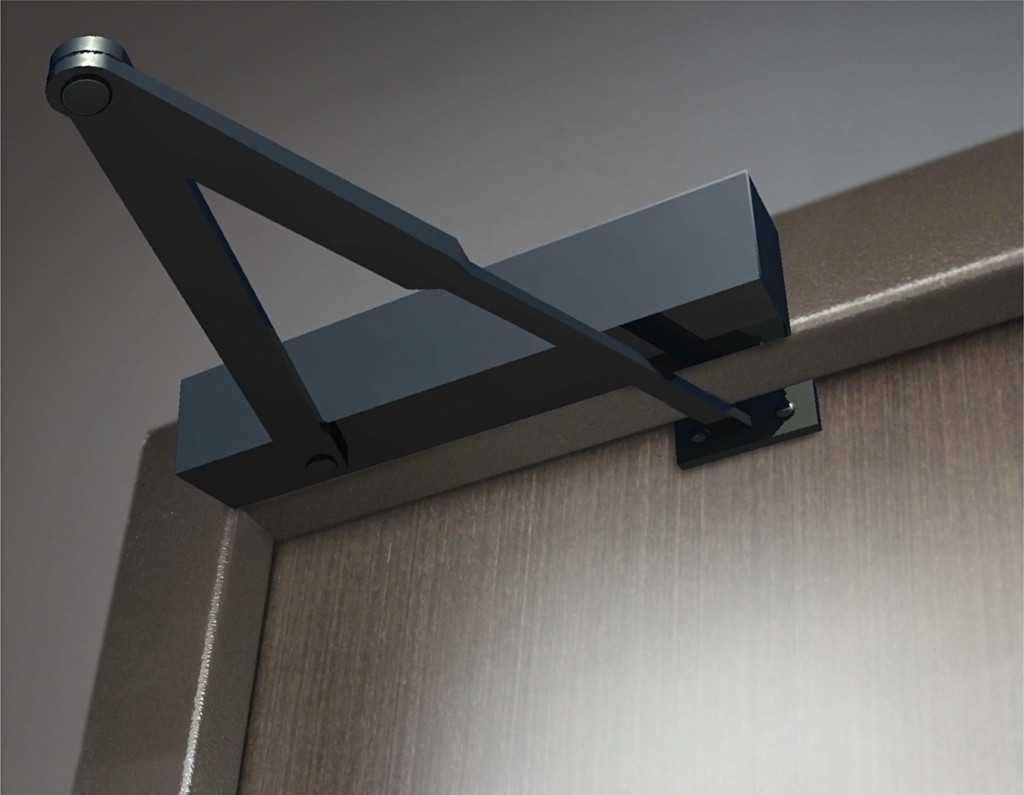

Аналогичные модели иногда называют накладными. Их устанавливают сверху системы дверей. Производственники рекомендуют доводчики:

• со скользящей тягой. Устройства такого типа не получили большого распространения, однако благодаря собственному конструктивному исполнению намного надежнее, чем зубчатые аналоги. Служебный срок аналогичных устройств может превысить пару десятилетий. Во время работы кулачковый механизм приводит в движение пружину и два поршня, которые обеспечивают плавное закрывание двери. Модели со скользящей тягой имеют небольшие размеры;
• с зубчатым приводом. Прекрасный вариант для створок, вес которых превосходит 80 кг. Их устанавливают преимущество на входные группы. Во время работы движение механизма обеспечивается при помощи шестеренок или зубчатого штифта, передающего движение от пружины к тяге устройства, обеспечивая плавное и негромкое движение створки. Монтаж механизма и его регулировка не вызывают больших трудностей, что помогает особенной популярности устройств.

Напольный доводчик для двери

Модели для пола удерживают и закрывают дверь. Их закрепляют к поверхности пола и в 2-ух точках к полотну двери: с внутренней и внешней стороны. Устройства, в зависимости от выполнения, могут применяться для открытия полотен весом 25-300 кг. Многие модели можно синхронизировать с верхними для увеличения параметра безопасности системы дверей.

Рамный доводчик для двери

Этот вид относится к категории скрытых моделей. Их скрыто устанавливают в середину полотна двери или коробки.

Рамные модели невидимы

Основные неисправности и способы их устранения

Наиболее распространенными поломками доводчика двери являются:

• утечка масла из рабочего механизма;
• деформация, надлом рычажного механизма, присоединяющегося к корпусу доводчика;
• поломка, искривление крепежных элементов;
• некорректная регулировка работы механизма.

Утечка масла

Основным рабочим элементом доводчика является пружина, которая размещена в специальном герметичном корпусе, заполненном маслом. Если в корпусе будет недостаточный уровень смазочного материала, то пружина будет срабатывать с высокой скоростью, что приведет к резкому захлопыванию двери.

Внутреннее устройство дверного доводчика

Если из корпуса дверного доводчика вытекло масло, то есть обнаружены масляные следы или наблюдается некорректная работа устройства, необходимо:

1. снять доводчик;
2. внимательно осмотреть корпус устройства. Если трещина, через которую выходит смазочное масло, небольших размеров, то для ее ликвидации можно воспользоваться обычным герметиком. Если трещина велика, то доводчик подлежит замене;

Вещество для устранения трещины

1. если трещину удалось устранить, то производится дозаправка корпуса доводчика смазочным материалом. Для этого выкручиваются регулировочные винты, находящиеся на торцевой части корпуса, и при помощи шприца или пипетки вводится масло.

Место расположения винтов регулировки доводчика

Неисправности рычажного механизма

Как устранить неисправности штанги доводчика своими руками? В первую очередь необходимо выяснить вид поломки. Это может быть:

1. появление трещины, которая приводит к некорректной работе. Устранить трещину на штанге можно при помощи герметика (если она небольших размеров) или при помощи сварки. После заделки трещины рекомендуется тщательно зачистить обработанное место и покрыть любым антикоррозийным составом;
2. деформация рычага. Такая проблема чаще всего возникает в результате неправильной эксплуатации или чрезмерной нагрузки на доводчик. Если устройство изготовлено из материала, поддающегося правке, то при помощи молотка рычажному механизму придается правильная форма. Если для изготовления тяги доводчика применен высокопрочный материал (например, для уличных механизмов), то рычажная штанга подлежит замене;

1. перелом рычага. Устранить проблему можно исключительно заменой устройства.

Полный выход из строя рычажного механизма доводчика

Замена крепежей

Если не работает доводчик двери из-за ослабления или порчи крепежных болтов, используемых при установке устройства, то проблема решается в кратчайшие сроки обычной заменой фиксирующих элементов. Главное – правильно подобрать болты для крепления доводчика.

Подбор осуществляется по следующим параметрам:

Основные параметры крепежного элемента

Регулировка доводчика

Как отремонтировать доводчик, если при визуальном осмотре устройства не выявлено никаких трещин, изгибов и так далее?

Ремонт дверного доводчика в этой ситуации заключается в корректной регулировке устройства. Стандартный доводчик позволяет регулировать:

• скорость закрывания двери до момента окончательного дохлопа;
• скорость дохлопа.

Для регулировки используются специальные винты, которые, как правило, располагаются на торцевой части корпуса доводчика или под декоративной накладкой. Для проведения операции потребуется простая отвертка, при помощи которой и происходит вращение винтов.

Устранение неисправностей методом регулировки

Подробнее о процессе регулировки доводчика двери можно посмотреть на видео.

Производить перенастройку доводчика рекомендуется 1 раз в полгода, ведь на условия работы устройства сильно влияет такой фактор, как температура окружающей среды. В холодное время года доводчик работает медленнее из-за того, масло в корпусе устройства густеет, и наоборот.
