Монтаж доводчика
Рассмотрим установку именно верхнего доводчика. Поскольку это самый популярный вариант, и собственно его проще всего установить самостоятельно.
Монтаж выполняют в такой последовательности:
- Подготовительные работы. Перед тем, как установить доводчик на металлическую дверь, нужно внимательно прочитать инструкцию по установке, которая прилагается к изделию. Также следует позаботиться о необходимых инструментах и крепеже.
- Разметка. Обычно к изделию прилагается шаблон. Его следует прикрепить скотчем к дверной конструкции. После этого нужно произвести разметку для отверстий, необходимых для крепления устройства. Для этих целей применяют керн. Шаблон нужно приклеивать поближе к верхним петлям. На раме монтируют рычаг, а на полотне — сам механизм.
- Просверливание отверстий. С учетом разметки шаблона проделывают отверстия. Чтобы соотнести заточку сверла и диаметр полученных дырочек, лучше сначала просверлить их на ненужном куске металла. Ведь если отверстия получатся большего диметра, то надежной фиксации не будет.
- Установка доводчика. Корпус изделия монтируют так, чтобы клапаны для регулирования скорости были направлены к дверным петлям. Рычаг разделяют на две части, лапку фиксируют на коробе. После закрепления проверяют работу доводчика.
При необходимости нужно откорректировать работу механизма. Также после установки доводчика надо скрыть все следы и дефекты, которые могли появиться на полотне.
Это интересно: Гидроизоляция для фундамента
Назначение доводчиков
Установленный на двери доводчик
Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:
- безопасность при ежедневном использовании двери;
- защиту помещения от шума и негативных погодных явлений;
- экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.
Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.
Способы монтажа
Дверные доводчики по принципу установки подразделяются на четыре вида:
- Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
- Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.
- Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
- Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.
Способы монтажа могут быть различными Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.
Пошаговая инструкция по регулировке
Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.
Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.
Крышка доводчика снимается одним движением
Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.
На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.
Винт крепления находится в нижней части доводчика
Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.
При нажатии на винт тяга поднимается
Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.
Нужно убедиться, что тяга расположена параллельно каналу
Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.
Порядок крепления тяги к скользящему каналу
Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.
Винт регулировки скорости закрывания двери
Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.
Регулировка винта «L»
Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.
Винт «В» регулирует усилие открывания двери
Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.
Интервал закрывания двери регулируется винтом «D»
Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.
В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода
Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.
Винт в боковой части доводчика регулирует усилие закрывания
Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.
После завершения регулировки крышка устанавливается на место
Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.
Ход установки
Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой
Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения
Дизайн доводчика должен соответствовать общему стилю помещения.
У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.
Подготовительный этап
Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.
Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары
Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя
Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.
Выбор типа доводчика обусловлен конструкцией двери.
Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.
Процесс крепления
Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.
Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.
Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.
Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.
В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.
Финальная стадия
После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.
Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов
Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять
Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.
Виды доводчиков
Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.
Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.
Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.
Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма
В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках
Конструкции внутренних механизмов доводчиков
Что такое доводчик двери и для чего он нужен
Закрыватель дверей или доводчик (англ. door closer) – это механическое устройство, позволяющее автоматически закрывать распахнутые двери за счет энергии, полученной при открытии створки. Накопителем силы служит пружина, которая разжимаясь, возвращает дверное полотно в первоначальное положение. Плавность хода обеспечивает гидравлическое масло и шток.
Изобрел устройство американец Блаунт в 19 веке. В основе прибора были кривошипный механизм и поршень с гидравлическим маслом. То, что сегодня представлено в продаже – праправнуки изобретения. Система Блаунта мощная, довольно больших размеров. В настоящее время встречается, но очень редко.
Установка доводчика кроме основной функции (захлопывание дверей) имеет целый ряд вспомогательных:
- обеспечивает плавность хода створки, что позволяет исключить ударную нагрузку при ее соприкосновении с дверным блоком. А это увеличенный эксплуатационный ресурс петель и уплотнителя;
- позволяет выбрать оптимальное усилие, достаточное для срабатывания защелки;
- ограничивает угол открывания створки, что дает возможность не устанавливать ограничители.
В моделях известных брендов есть несколько приятных дополнительных опций:
ветровой тормоз;
задержка по времени процесса закрывания (важно, когда в доме есть дети, старики или вносится что-то габаритное);
фиксация в открытом положении.
Монтаж доводчика имеет не только плюсы, но и минусы.
- полотно защищено от ударов при открытии и закрытии;
- увеличивается срок службы фурнитуры и уплотнителей;
- экономится тепло, по помещению не гуляют сквозняки;
- гарантия захлопывания створки на защелку;
- нет шума от закрывающихся дверей (хлопанья).
- сложный монтаж при отсутствии шаблона;
- высокая стоимость механизмов с дополнительными возможностями;
- нельзя установить на тяжелые двери;
- жесткие требования к установленному дверному полотну – должны соблюдаться вертикаль и горизонталь – система рычагов плохо справляется со своими задачами даже при минимальном перекосе створки.
Принцип работы
Основным рабочим органом доводчика является пружина. При открывании двери она сжимается. Как только давление на пружину исчезает, она стремится быстро вернуться в исходное положение, т.е. распрямиться. Но тогда дверь будет с силой ударять о блок. Чтобы этого не происходило, в корпус устройства устанавливается второй по значимости элемент прибора – масляной амортизатор. Через систему клапанов масло при открывании перетекает в другую камеру, а при закрывании возвращается на место. При этом, чем выше вязкость амортизирующей жидкости, тем более плавно будет закрываться створка. Для обеспечения мягкого хода тяжелых дверей в доводчик могут ставиться несколько амортизаторов. Принципа работы это не меняет.
Примерная схема устройства прибора показана на рис. ниже.
1 – зубчатая ось2 – распорные винты3 – винт установки по высоте4 – крепеж5 – короб прибора6 – распределительный кулак силы закрывания7 – распределительный кулак гидравлики8 – пружинный балансир9 – балансир масляного амортизатора10 – масляный фильтр (сито)11 – колба амортизатора12 – пружина для возврата колбы13 – регулировочный вентиль14 – основная пружина
Устанавливаем доводчик на металлическую дверь своими руками
Оптимальной защитой для жилья наряду с другими средствами является металлическая дверь. Для людей, живущих на высоких этажах, это вообще единственный способ проникнуть в квартиру. Эксклюзивные случаи из истории криминального мира единичны и на общую статистику особо не влияют. Надежная металлическая дверь всегда ассоциировалась с непреодолимой преградой и вселяла уверенность в неприкосновенности квартиры. Поэтому все чаще жители новостроек, делая ремонт в квартирах. первым делом ставят входную дверь.
Эволюционное развитие во всех областях деятельности привело к повышению требований к каждому элементу окружающих устройств. Коснулось это и дверей. Особенно остро встал вопрос тогда, когда в массовом порядке стали ставить их при входе в подъезды. Часто нерадивые соседи забывали закрывать двери или так ими хлопали посреди ночи, что заставляли просыпаться даже жильцов из соседних домов. Установка доводчика на металлическую дверь легко решала эти вопросы.
Установка доводчика на входную дверь поможет решить проблему несанкционированного шума при открытии или закрытии
Оптимальным способом решения этих задач становилась установка небольшого, но функционально важного устройства – доводчика. Устанавливаем на входную дверь доводчик
Устанавливаем на входную дверь доводчик
Появился он достаточно давно, но эксклюзивное производство штучных образцов могли позволить себе лишь не бедные люди или престижные офисы с претензиями и пафосом. Но сама идея была чрезвычайно интересна и рано или поздно должна была пробиться к массовому потребителю. В конце концов, так и случилось. Более того, производители максимально унифицировали изделия и упростили до минимума процедуру монтажа. Теперь, мало-мальски знакомый с хозяйственными вопросами мужчина, может самостоятельно установит этот прибор на входную дверь. Специальных навыков и особых инструментов не надо. Но для начала следует разобраться с нюансами предмета разговора.
Регулировка доводчика двери своими руками: инструкция, видео
Перед тем, как отрегулировать доводчик двери, лучше посмотреть видео по теме. В нем профессиональные и домашние мастера делятся своим опытом, дают полезные советы по настройке механизма. Такой материал есть в достаточном количестве в интернете и находится в свободном бесплатном доступе. Поэтому легко найти видео, в котором описывается, как регулируются доводчики требуемого типа. Ниже представлен полезный материал о том, как настроить доводчик самостоятельно. Он рекомендован к просмотру всем, особенно тем, кто раньше не занимался регулировкой механизмов подобного рода. Наглядно будет проще понять, как выполняется работа.
Таким образом, доводчик обеспечивает более плавное и безопасное закрытие дверного полотнища. Но это лишь в случае его корректной работы. Если система довода двери функционирует неправильно, это может привести к износу запорного устройства, деформированию рамы или створки. Может также стать причиной удара человека, входящего в помещение. Поэтому полезно знать, как должен работать доводчик и как его настраивать. Регулировка проводится просто с помощью отвертки путем поворота специальных винтов клапанов. Для ее выполнения необязательно обращаться к специалисту. Нужно просто изучить инструкцию к доводчику и следовать указанным в ней рекомендациям. Помощью профессионала следует пользоваться лишь при отсутствии необходимых инструментов или уверенности в собственных силах.
Регулировка дверного доводчика своими руками
Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.
Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.
Во-вторых, регулировка крайне актуальна в период смены сезонов
Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще
В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще
Если подтянуть механизм, проблема исчезнет
В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.
В-третьих, корректировать устройство необходимо в случае неполадок
Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность
Фото с сайта dveridoma.net
А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.
Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.
Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.
Выбираем скорость движения двери
У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.
На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.
Важно
Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.
Устанавливаем дохлоп
Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.
Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.
Калибруем открытое положение
Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.
Фото с сайта xn--56-6kch4danr.xn--p1ai
Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.
Это интересно
Если дверь открывается не настолько широко, фиксация не сработает.
Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».
Видео «Регулировка доводчика двери своими руками»
Конструкции и устройство тяги
Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:
- С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.
С рычажной тягой
- Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.
Со скользящим каналом
Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.
Установка доводчика на дверь в зависимости от направления открывания
Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.
Напольный доводчик для стеклянных дверей
Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.
Напольный доводчик для стеклянных дверей
Установка межкомнатных дверей своими руками описана тут.
Регулировка
Процесс регулировки рычага с дохлопом и без
Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:
- Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
- Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
- Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.
Особенности установки скрытых доводчиков
Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными. Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности. Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.
p, blockquote 17,0,0,0,0 —>
Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.
p, blockquote 18,0,0,0,0 —>
Порядок установки доводчика на дверь
В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.
p, blockquote 4,0,0,0,0 —>
Первый этап: определение схемы установки
Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:
p, blockquote 5,0,0,0,0 —>
- Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
- Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.
Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,1,0,0 —>
Второй этап: применение шаблона

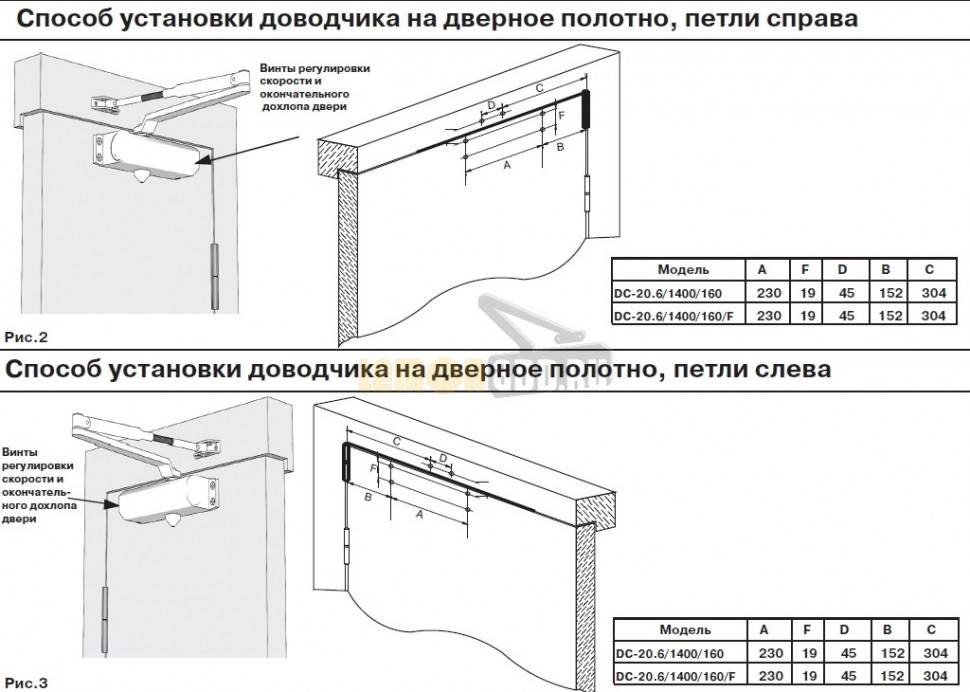

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.
p, blockquote 8,0,0,0,0 —>
На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).
p, blockquote 10,0,0,0,0 —>
Третий этап: пошаговая установка

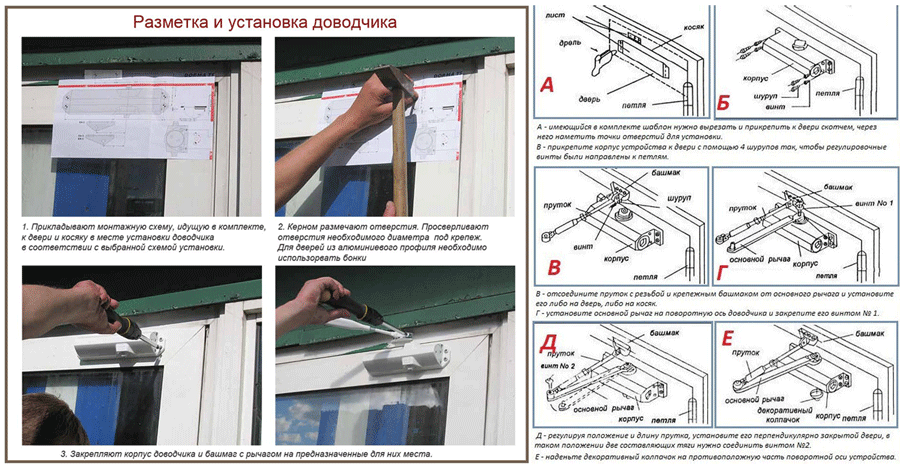

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:
p, blockquote 11,0,0,0,0 —>
- Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
- Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
- Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
- Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
- Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
- Установку заканчивают соединением обеих частей колена с помощью шарнира.
В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Цены и средняя стоимость дверных доводчиков
Узнаем, какова на сегодня средняя стоимость доводчиков для металлической двери.
- Простое устройство, имеющее ветровой тормоз и регулировку плавности открывания-закрывания двери обойдется примерно в 720-750 рублей.
- Морозостойкий механизм обойдется в цену от 800 рублей.

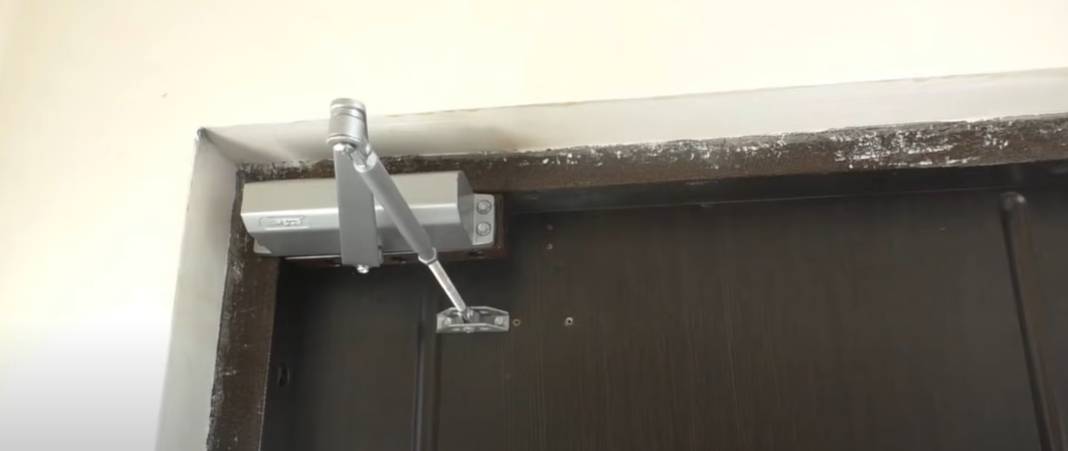

Морозостойкий доводчик на металлическую дверь
- Устройство, которое позволяет фиксировать створку в определенном положении, обойдется в сумму от 900 рублей. При этом механизм будет тоже вполне морозостойким (до -40).
- Для тяжелых дверей (45-65 кг) понадобится соответствующее изделие. Стоимость такого устройства будет начинаться от 1000 рублей.
- Если же хотите механизм, имеющий две скорости открывания-закрывания, придется раскошелиться на доводчик стоимостью не менее 1050 рублей.
- Если дверь очень тяжелая (110-140 кг), понадобится механизм, способный справиться с подобной массой. Цена его будет начинаться от 1200 рублей. Также стоит больше узнать про то. какие бывают уплотнители для металлических дверей.
Возможно вам также будет полезно узнать о том, как происходит установка шпингалета на дверь.
