Дымоход для газового котла: устройство, конструкция, диаметр

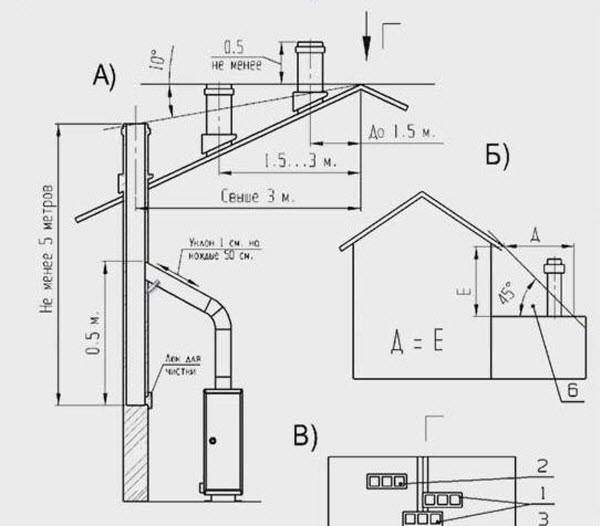

«Дымовая труба» в разрезе или «Где схема, брат?»

В этом пункте приводится схема дымохода для твердотопливного котла – она довольно универсальна и может быть использована во многих случая монтажа. Годится такой вариант при установке в любых типах домов, с любым типом материалов стен – от кирпича и монолитного бетона до деревянного каркаса.

Типовая схема дымохода для твердотопливного котла подразумевает возможность вывода дымовой трубы через стену вбок и затем наверх, либо через перекрытия вертикально вверх и потом через кровлю.

Если говорить об эффективном удалении дымовых газов из топки, то основными факторами, влияющими на эффективность этого процесса, будут:

• Высота дымохода
• Диаметр дымохода
• Длина разгонного участка
• Утепление дымовой трубы

Эти 4 пункта важны, остальные – по желанию.

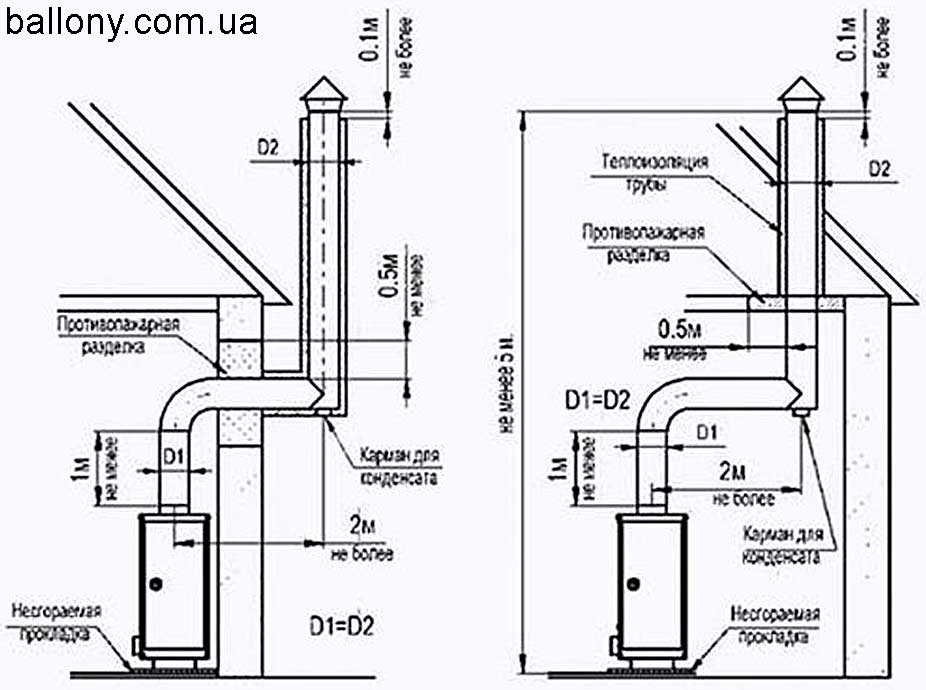

Требования к дымоотводам согласно СНИП

Если высота потолка в помещении до 2,7м, то для газовых котлов, имеющих стабилизаторы тяги, допустимо уменьшение длины вертикальной части трубы до 0,25м, в случае если стабилизатор тяги отсутствует — до 0,15 м.

В новых домах общая длина (суммарная) горизонтальных соединительных частей трубы дымохода должна иметь не больше 3 м, а в домах уже существующих — не больше 6 м.

В сторону газ. устройства наклон трубы должен иметь 0,01 градус, не меньше.

Поворотов на дымоходных трубах допускается не больше 3, при этом сам изгиб поворота должен иметь радиус закругления, не меньший за диаметр трубы.

Ниже места подсоединения трубы от газ.котла к дымоходу должны размещаться сборник для конденсата и ревизия.

Расстояние от соединительного участка трубы до потолка (либо стены) из несгораемого материала допускается не меньше 5 см. С использованием легкосгораемых материалов – не меньше 25см. Возможно сократить расстояние с 25 до 10 см, но только с использованием защиты (сталь+асбест, толщиной не меньше 3мм). Теплоизоляция должна выходить за габариты соединит. трубы на 15см с каждой стороны.

Исключена должна быть вероятность провисания крепления соединительных труб и подвески. Каждое звено соединительных труб дымохода должно плотно соединяться друг с другом, без зазоров. Звенья должны входить одно в другое по направлению дымовых газов — не меньше чем на ½ (половину) диаметра дым. трубы. Также необходимо установить плотно соединительную трубу к дымовому каналу. Для того чтобы конец трубы не выступал за пределы стены канала используют ограничители – гофр или шайбу.

В случае, если Вы подключаете сразу несколько приборов, которые не имеют стабилизаторов тяги, к общему одному дымоходу, то тогда на дымоходных трубах должны быть заслонки-шиберы (диаметр их отверстия не меньше 15мм).

В заслонках, которые установлены на дымоходах газ. котлов, отверстия должны быть не меньше 50мм (в диаметре).

Важен свободный и полный выброс отработанных продуктов сгорания в окружающую атмосферу.

Для каждого отопительного устройства должен быть свой отдельный дымоход.

В целях очистки от отработанных газов в каналах дымохода должны размещаться углубления, глубиной – 250 мм.

СНиП предусматривает следующие параметры высоты дымохода для газового котла:

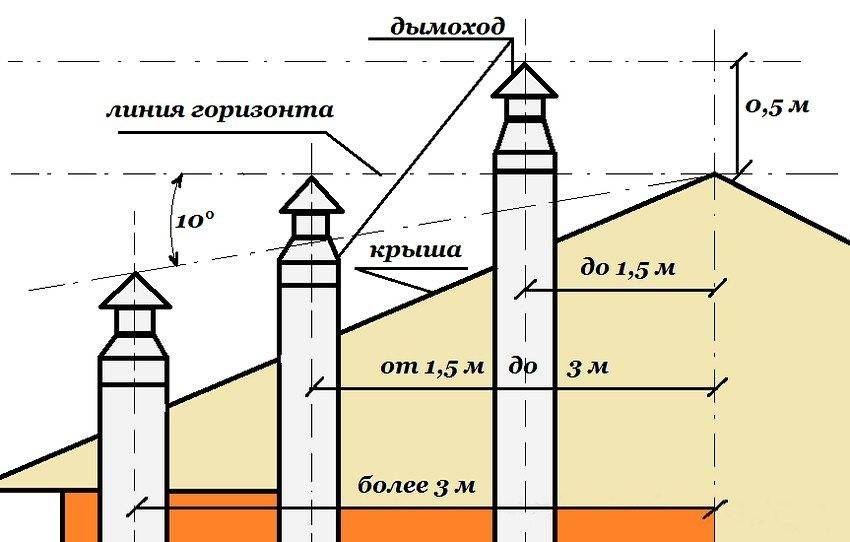

Высота дымоходных труб газового котла относительно крыш должна быть:

— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;

— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;

— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;

— не менее 1200мм над плоской крышей.

В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.

Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.

Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.

Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

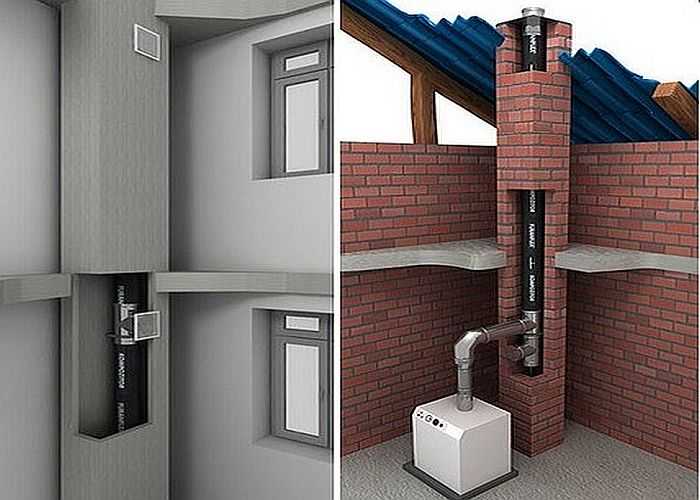

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Выбор материала

Вопрос, который обычно не вызывает проблем у рядового жителя, однако чаще привычные вводы оказываются крайне не подходящими. В старом доме пытаются приладить для газового котла кирпичный дымоход, используют часто по привычке трубы из асбестоцемента, черного метала или обычной нержавейки или оцинковки. Все эти варианты категорически недопустимо использовать для отвода продуктов горения природного газа. Указанные материалы не способны противостоять коррозии от гремучей смеси конденсата, серной кислоты и золы, а люди, использовавшие их, попросту не связывают свое плохое самочувствие, тяжелый воздух в помещении, постоянные проблемы с котлом с качеством материалов, из которых был изготовлен дымоход.

Допускается использовать для обустройства дымохода к газовому котлу:

• кислотоустойчивые марки стали (AISI 316L, AISI 310S);
• плотную керамику.

Для конденсационных котлов допускается использование марок стали серий 4хх, и только с рекомендацией производителя котла.

На рынке строительных материалов,  в специализированных магазинах уже есть все необходимые материалы и элементы для создания качественного дымохода без особых проблем. Разницы в цене с самодельными вариантами не особенно велика, зато результат чище, эстетичный и надежный. Выбирать предстоит из:

• сэндвич-трубы;
• неутепленной стальной трубы;
• керамических труб.

Стальные дымоходы одностенные, двустенные (сэндвич)

Оптимальная температура отводимых газов до 680оС, при достаточных для газового котла 170-240оС.

Практичное и уже готовое решение. Используются две трубы, притом разного размера, вставленные друг в друга. Внутренняя формирует канал дымохода, и ее диаметр определяет характеристики всей конструкции. Большая внешняя труба является защитным кожухом слоя теплоизоляции. Пространство между трубами может оставаться пустым или наполняется базальтовой ватой, обязательно без содержания синтетических связующих, чтобы утеплитель спокойно переносил температуру до 1100оС.

Производятся уже готовые элементы:

• прямая труба 5, 1.0, 1,2 метра;
• колено 30, 45, 90 градусов;
• тройник;
• конус;
• шибер;
• оголовок;
• переходник;
• проходные элементы.

Дымоход собирается словно конструктор, притом в считанные дни даже с учетом прохода перекрытий и стен при необходимости.

При изготовлении внутренней трубы в лучших сэндвич-дымоходах используется сталь 310, 316, в то время как для внешнего кожуха допускается использование листовой стали 4хх серии, так как на нее воздействует меньшая температура, и она не контактирует с агрессивной средой.

Для низкотемпературных дымоходов или отдельных его частей используются так же классические одностенные стальные дымоходы. Марки стали в приоритете те же, что и для внутреннего канала двустенных элементов 310, 316. В крайнем случае, можно самостоятельно изготовить дымоход одностенными трубами, а утепление добавить поверх них. Для этого, например, компания Rockwool специально производит цилиндрический утеплитель, способный выдержать температуру эксплуатации до 680 оС.

Керамические дымоходы

Температура эксплуатации до 1500 оС, чего с лихвой достаточно для газового котла.

Новое из старого забытого. Современные керамические трубы характеризуются малой шершавостью внутренней поверхностью, полной устойчивостью коррозии и влиянию агрессивных сред. Главное,  что керамические дымоходы выделяются прочностью и долговечностью. Это современная альтернатива привычным традиционным кирпичным дымоходам только без недостатков и с удобной конфигурацией.

Устройство керамического дымохода

Керамический дымоход собирается из небольших секций. Каждая из них представляет собой квадратную бетонную основу, внутри которой формируется круглый канал с отводами. Внутри закрепляется керамическая труба, образуя канал будущего дымоотвода.

Бетонный кожух придает прочность конструкции, позволяет возводить высокие дымоходы вплоть до 12-15 метров без дополнительного укрепления. Армирование выполняется непосредственно по внутренним каналам секций.

Дополнительно керамическая труба внутри секции может утепляться базальтовой ватой для надежной теплоизоляции.

Однако не весь дымоход от котла к оголовку на крыше может складываться из керамики. Горизонтальные и многие наклонные элементы формируются стальными трубами, в том числе гофрированными, если это допускает проект установки котельного оборудования.

О чем говорят СНиПы

Устройство дымопроводов для газовых котлов регулируется СНиП 2.04.05-91, а также ДБН В.2.5-20-2001

1. Один котел – один дымоход. Запрещено совмещение, установка тройников и т.д.
2. Продукты сгорания необходимо периодически вычищать, для этого оборудуются карманы с глубиной в 250 мм.
3. Высота трубы не менее 5 метров.
4. Возвышение труб над кровлей должно быть устроено с учетом п.3.73. из СНиП 2.04.05-91.
5. Диаметр дымоотводной трубы должен быть не меньше диаметра выхода трубы самого котла.
6. Проверка и чистка системы осуществляется ежегодно перед отопительным сезоном.

О том, как правильно выбрать и смонтировать дымоход смотрите видео:

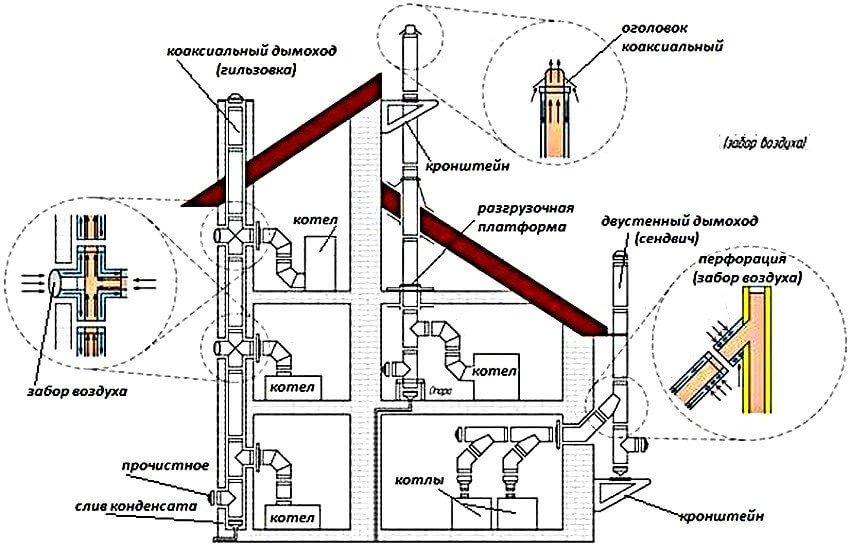

Классификация дымоходов по их материалу

Все дымоходы, которые можно соорудить для газового котла, классифицируются в зависимости от материала, из которого они изготовлены:

• кирпичные;
• труба из нержавеющего материала (сэндвич);
• коаксиальный дымоход;
• керамический.

Каждый из них имеет свои сильные и слабые стороны, а также особенности монтажа.

Кирпичный дымоход

Это традиционный дымоход, который представляет собой кирпичную шахту, с помощью которой сажа и газы выходят наружу.

В настоящее время такие шахты сооружаются для печей и каминов, но для газового котла они практически не строятся ввиду очевидных недостатков:

• постепенное разрушение кирпича и цемента под действием конденсата, который в больших количествах образуется при горении газа;
• неудобство монтажа патрубка котла в шахту – следует пробивать отверстие определенного диаметра, а затем замазывать его большим слоем цемента для обеспечения герметизации;
• скопление большого количества сажи из-за неровностей поверхности кирпича и стыков;
• сложность очистки – шахта стационарно вмонтирована в дом, ее невозможно разобрать на части, поэтому возможно чистить только с крыши.

Вместе с тем кирпичная шахта не нуждается в теплоизоляции и обеспечивает достаточную пожарную безопасность – глина и цемент устойчивы к действию огня и не поддерживают горение.

Дымоход из сэндвич трубы

Это наиболее распространенная конструкция современного дымохода для газового котла. Ее выбирают чаще остальных, поскольку такое сооружение легко построить и чистить. В трубу может войти патрубок как одного, так и двух котлов. Их расположение можно менять со временем, если будет необходимость.

Труба монтируется либо в кирпичном дымоходе (свободное пространство в шахте усиливается теплоизолирующим слоем), либо выстраивается наружу в виде отдельной конструкции. Строение трубы в большинстве случаев напоминает сэндвич – между двумя металлическими пластинами обязательно располагается теплоизоляция. Сплав изготавливается на основе специальных материалов, которые устойчивы к перепаду температур, действию кислорода и влаги (антикоррозийная обработка).

Коаксиальный дымоход

Это усовершенствованная конструкция, в которой одна труба окружена другой. Зазор между ними предназначен для подачи холодного воздуха непосредственно в котел. Внутренняя труба выводит газы в свободное пространство. Достоинства изделия очевидны:

1. Несмотря на сложную структуру, оно имеет простую, легкую конструкцию, привлекательную на вид.

Коаксильный дымоход, как правило, имеет менее длинную протяженность – вывод отходов производится непосредственно через боковую стенку.

Благодаря этому он практически не заметен на стене дома.

Керамический дымоход

Самый недорогой и вместе с тем несложный в монтаже, устойчивый к пожару – это керамический дымоход. Он представляет собой керамическую трубу, которую устанавливают в кирпичную шахту. Между трубой и шахтой укладывается слой теплоизоляции. Благодаря устойчивости керамики к перепаду температур материал служит десятилетиями.

Несколько полезных советов по выбору конкретного вида дымохода можно увидеть здесь.

Виды материалов

По данному критерию дымоходы могут быть:

1. Кирпичными.
2. Керамическими.
3. Стальными.
4. Комбинационными.

Кирпичный вариант сегодня считается архаизмом. Его крайне сложно и дорого сооружать и обслуживать.

А самой востребованной конструкцией сегодня является «сэндвич». Её плюсы таковы:

1. Мощная стойкость к агрессивным факторам и механическим воздействиям.
2. Простая структура. В конструкцию входят две трубы разного диаметра. Одна помещается во вторую. Зазор между ними заполняется базальтовой ватой. По сути это тот же коаксиальный вариант.

В частных домах сегодня нередко ставят керамические модели. Они популярны за счёт своих сильных сторон:

1. Надёжность.
2. Простота устройства.
3. Лёгкость монтажа.
4. Приемлемые ценники.

Данный дымоход состоит из керамической трубы, покрытой теплоизоляцией (чаще всего – минеральной ватой) и помещённой в короб из керамзитобетона.

Шахта дымохода из огнеупорного кирпича

Такая конструкция популярна, так как главными достоинствами являются дешевизна, хорошая прочность материала и термостойкость. К тому же такой дымоход не сложно ремонтировать.

ВАЖНО! На трубе всегда ставят так называемый дефлектор. Это крышка, колпак, который не дает осадкам попадать в жерло трубы. Из недостатков самыми главными являются гигроскопичность кирпича, тяжесть самой конструкции (это значит, необходимо будет устанавливать дополнительный фундамент), и сложность при монтаже

Из недостатков самыми главными являются гигроскопичность кирпича, тяжесть самой конструкции (это значит, необходимо будет устанавливать дополнительный фундамент), и сложность при монтаже.

Оцинкованная труба для газового котла

На данный момент на рынке газового оборудования круглая оцинкованная труба самая оптимальная конструкция, так как она очень устойчива и легко переносит механические нагрузки.

Строение по типу «Сэндвич» – одну тубу вставляют в другую, в качестве прокладки используют базальтовую вату.

Коаксиальный дымоход для газового котла

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе

Дымоотводный канал из керамического материала

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блока

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Коаксиальные котлы

Наличие закрытой камеры сгорания является отличительной чертой применения коаксиального оборудования, поэтому котел газовый коаксиальный имеет удобную систему удаления дыма. В свою очередь различают: настенные (простой монтаж, удобная эксплуатация) и напольные котлы. Присутствует довольно простой принцип работы, когда продукты сгорания выходят через центральное отверстие трубы, при этом одновременно происходит забор атмосферного воздуха.

Современные котлы газовые бездымоходные являются отличным решением при установке в квартире, так как не все жилье может быть оснащено соответствующим дымоотводным оборудованием. Для оптимального режима работы следует побеспокоиться о достаточной вентиляции.

Для большинства потребителей правильным решением является, когда в качестве дымоотвода выступает коаксиальная труба для газового котла, внутренняя часть представляет сам дымоход, свежий воздух попадает в камеру сгорания, благодаря зазору между трубами. Примечательным параметром является – простота устройства. Направление трубы бывает: горизонтальное, вверх, под углом. При горизонтальном положении обязательно монтируется оборудование с принудительной вентиляцией, что способствует удалению угарного газа. Вертикальная установка приемлема, если труба не станет помехой для соседних квартир.

Современная коаксиальная труба для газового котла цена которой приемлема для владельцев жилья государственного сектора – настоящий выход при проведении автономного отопления.

Рассмотрим полезные рекомендации при монтаже:

• перед покупкой комплектующих необходимо выполнить замеры, составить чертеж, определиться с количеством соединительных элементов;
• чтобы гармонично вписаться в фасад здания, нужно приобрести декоративные накладки, учесть цветовую гамму;
• для изолировки стыков, фитингов следует применить специальный герметик, обеспечивающий надежную защиту, особенно если труба имеет большую длину;
• установку трубы обязательно проводить под небольшим углом, это обеспечивает стек конденсата;
• завершая установку отопительной системы, коаксиальная труба для газового котла купить которую выгоднее в интернет магазине, прослужит дольше и надежнее, если работы будут выполняться квалифицированными профессионалами.

Какой дымоход считается неправильным

Для того чтобы учесть ошибки других владельцев при возведении дымоотвода, нужно знать критерии, которые нельзя нарушать при монтаже. Наиболее значительной и серьезной ошибкой считается отсутствие дефлектора над дымовой трубой, нельзя допускать, чтобы атмосферные осадки попадали внутрь каналов, поскольку они будут усиливать формирование конденсата, а наледь, при отрицательных температурах наружного воздуха, способна перекрыть проход для дымовых газов.

В том случае, когда дымоотвод выходит на крышу, в едином блоке с вентиляционными трубами, то дымовая обязана быть больше вентиляционной на 50.0 см. В точках прохода строительных конструкций здания, категорически запрещено размещать стыки конструктивных элементов, поскольку они могут стать местом утечек угарных газов, а в случае большого объема — источником возгорания.

Для того чтобы качественно обустроить дымоход для котлов с длительным горением, конструкционные параметры его должны быть определены еще на стадии проекта строительства здания или реконструкции системы отопления.

Важными выходными данными такого проекта будут выбор: материала труб, геометрические размеры и точка установки, а также технологическая последовательность монтажа. Если все это будет выполнено в точности, то такой дымоотвод будет безопасным и эффективным, способной прослужить своему владельцу не один десяток лет.

Как работают вентиляционные системы

Рассмотрим подробнее, как работают различные типы вентиляции в помещении с газовым котлом:

В случае механической тяги необходимо установить вентилятор. Устанавливается в вентиляционную решетку на входе воздуха в помещение. Естественная тяга отличается тем, что воздушные массы движутся из-за разницы в давлении в помещении и за окном. Но даже в этом случае, при нормальной тяге, установка небольшого вентилятора не повредит. Механический тип вентиляции создает принудительный поток кислорода и эффективно удаляет просроченный воздух.

• Иногда в котельных устанавливается комбинированная система вентиляции – приточно-вытяжной. Комбинация механической и естественной вентиляции создает хорошие условия для безопасной эксплуатации газового агрегата.
• Самая простая система вентиляции – это система без воздуховодов. Это специальные отверстия в потолке или стенах, иногда соединяющие две комнаты, например, кухню и ванную комнату.
• Если в квартире или доме имеется большое количество газов и пыли, то устанавливается канальная вентиляция. Это рассчитанная система труб, проходящих через здание. Расположение труб и их диаметр рассчитывается специалистом.

Изготовление и монтаж газохода своими руками

Правила монтажа котельной обязывают исполнителей начинать ее с установки дымоходов и вытяжной вентиляции. Размещение и обвязка газового котла с инженерными системами выполняется во вторую очередь. При этом полипропиленовыми трубами котлы не подключаются.

Вначале определяют диаметр дымохода для газового котла и способ прокладки. Первый параметр обычно обозначен в паспорте котла и в проектной документации на монтаж котельной установки.

Что касается способа прокладки она будет зависеть от конструктивных характеристик дома, помещения топочной, но в случае установки котла с закрытой топкой рекомендуется устанавливать наиболее инновационную систему дымоотвода — сэндвич дымоход тождественного либо большего сечения, чем у котлового патрубка.

Далее по имеющейся схеме установки газоотвода составляют список деталей для монтажа:

• тройник с патрубковым выходом 89 градусов, для соединения горизонтального элемента с вертикальным;
• тройник, с установленным люком;
• блок с конденсатоотводчиком, для сбора конденсата в дымоходе газового котла;
• участок с соединительной муфтой для подключения к выходному патрубку котла;
• гибкий дымоход переходная секция — сэндвич;
• прямые секции – с числом и длиной по схеме дымохода;
• 2 колена с углом отвода 30 градусов требуются для обхода кровли;
• верхний защитный колпак конструкции от воздействия атмосферных осадков;
• стеновые хомуты с кронштейнами;
• конденсатосборник для дымохода;
• опорная платформа, для дымохода газового котла;
• утеплитель или теплоизоляция.

Для внутреннего расположения дымоотводной системы потребуется переходники через конструкционные элементы здания и утеплитель конструкции в точках соприкосновения.

Расчет размеров

Выбор газохода необходимо выполнять только после приобретения котлоагрегата, в противном случае очень сложно подобрать нужные параметры: протяженность, угол поворота, месторасположение конденсатоотводчиков. Отдельные модули дымоотводной системы, возможно, купить в торговой сети.

Для профессионального монтажа газохода желательно сначала выполнить расчет сечения входного отверстия по формуле:
F = (К х N) / (4,2 х √ Н),
где:

• К – расчетный коэффициент дымоотводной системы агрегата, принимается 0.03;
• N – мощность котлоагрегата, обозначенная в технической документации на отопительный котел;
• Н – минимальная высота газохода, установленная расчетным путем заводом изготовителем для конкретной марки котлоагрегата.

После получения площади сечения ее сравнивают с данными устройств имеющимися в торговой сети и при необходимости выбирают ближайший больший вариант. При применении асбестовой трубы, сечение дымоотводящего канала принимается не меньшим 100 мм.

Установка газоходов

1. Подсоединяют к выходному дымоотводному патрубку котлоагрегата проходной элемент, спроектированный для прохода сквозь стенку.
2. На поверхности стенки выполняют разметку согласно данным проходного компонента и делают проем в стене.
3. Выводят дымоотвод из комнаты.
4. Выполняют утепление дымохода от газового котла.
5. Прикрепляют к дымоходу тройник.
6. Выполняют наращивание дымохода, присоединяют новые элементы до расчетной длины.
7. Устанавливают защитный оголовок от осадков.
8. Для закрепления конструкции к стене применяют кронштейны с шагом 2.0 м.
9. Закрепляют все стыковые соединения хомутами.

Что делать при замерзании трубы

Сейчас давайте разберёмся, как использовать газовый котёл, чтоб не замерзала коаксиальная труба. По сути, если труба установлена правильно (с уклоном), то при небольших морозах замерзания не будет, но если температура падает до 25-30⁰, то весьма вероятно, что конденсат будет замерзать. Что можно сделать в таких случаях? Выход есть – нужно снять оголовок и удлинить систему на 5-10 см трубу. Что это даст? Продукты сгорания будут остывать и не будет перепада температур, которое образовывает сосульки. Делается это  очень легко, если, конечно, в наличии у вас есть нужный материал. Сосульки на конце грозят затуханием котла, так как перекрывается выход и вход. Обычно это происходит ночью, когда наиболее холодно, и вы даже не поймёте, что котёл уже не работает.

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

• конструкция очень тяжёлая и массивная;
• обладает слабой тягой;
• на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
• из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

• большой вес;
• для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

• Одностенная труба.
• Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

Частые ошибки во время установки

Наиболее частыми ошибками считаются:

1. Неквалифицированно установлена высота и сечение дымовой трубы.
2. Низкий уровень теплоизоляции при установке наружного газохода либо в переходном проеме на чердаке.
3. Нарушение норм пожаробезопасности при возведении газоходов.
4. Трубный участок от котла заведен в кирпичный газоход без гильзования, что ведёт к повреждению такого отверстия.
5. Монтаж железных газоходов исполнен из металла, не надлежащего качества и низкой толщиной стенок, неспособного сопротивляться агрессивной среде и очень высокому температурному режиму.
6. Конструкция не имеет специальной модели с оголовком против обледенения.
