Дымоходы для газового котла в частном доме: разновидности и особенности устройства

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Правила расположения труб на крыше

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности

Следует принять во внимание, следующее :

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Труба в районе ендовы Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

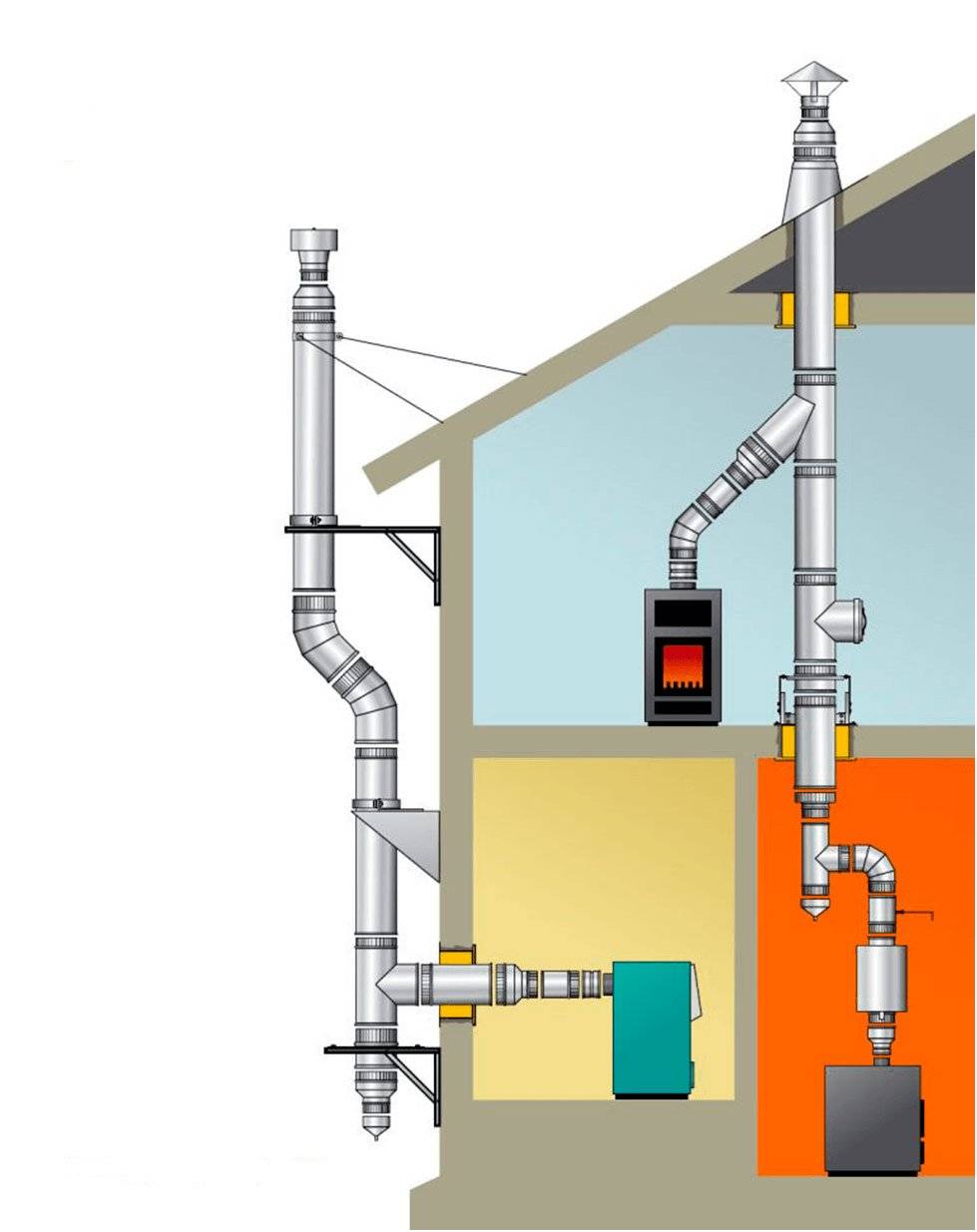

Особенности монтажа дымохода для газового котла

Важно выполнить подключение дымохода к газовому котлу правильно. Подобное устройство нельзя подключить к нескольким приборам, так как дымовые массы могут проникнуть в дом

Если монтируется труба более двух метров, ее нужно дополнительно закрепить специальными растяжками. На устройство устанавливается заглушка с тройником. При этом труба наращивается звеньям, которые фиксируются к стене.

Установка дымохода предполагает использование крепежных элементов, которые идут в комплекте с основной конструкцией

Нужно чтобы сечение выходного отверстия совпадало с диаметром дымоходов для газовых котлов. Для отвода наружу необходимо промерить все размеры и отметить участок. После того, как все отверстия проделываются,  к проходной детали крепится патрубок отопительного прибора. Полученные отверстия нужно хорошо изолировать.

Монтаж внешней части дымохода

Конструирование дымоотвода выполняется так:

• делается разметка для прохода трубы;
• выполняются отверстия по проделанным отметкам;
• устанавливается переходник для соединения с патрубком на котле, а затем монтируется тройник, обладающий отделением для сбора влаги;
• в комплекте присутствуют проходные патрубки для прохождения через перекрытия;
• стыки конструкции фиксируются с помощью хомутов и стягиваются болтами;
• дымоход крепится к поверхности стены при помощи специальных кронштейнов;
• в завершение монтируется наконечник в форме конуса, который защищает от ветра и различных осадков.

Если дымоход выполнен не из сэндвич материалов, то нужно оборудовать теплоизоляцию. Простой вариант монтажа  – это воспользоваться готовой конструкцией и утеплить ее.

Правильное обустройство дымоходной конструкции позволяет создать качественную систему отопления

Выполняя самостоятельный монтаж, нужно учитывать некоторые факторы. Перед покупкой стоит проверить соотношение сечения трубы и патрубка отопительного котла. А для обеспечения стабильной тяги нужно чтобы высота дымохода была больше верхней точки кровли. Внешнюю часть дымохода следует утеплить снаружи. Также необходимо знать, как проверить тягу в дымоходе газового котла. Для этого используется специальное устройство анемометр. Также при плохой тяге цвет пламени будет темно-красный. При эффекте обратной тяги продукты горения поступают внутрь помещения. Такое происходит при неправильно установленном дымоходе, засоре котла или плохой герметичности конструкции. Параметры дымохода указываются в инструкции, но нужно соблюдать общие строительные нормы и рекомендации по технологии монтажа.

Выбор материала

Вопрос, который обычно не вызывает проблем у рядового жителя, однако чаще привычные вводы оказываются крайне не подходящими. В старом доме пытаются приладить для газового котла кирпичный дымоход, используют часто по привычке трубы из асбестоцемента, черного метала или обычной нержавейки или оцинковки. Все эти варианты категорически недопустимо использовать для отвода продуктов горения природного газа. Указанные материалы не способны противостоять коррозии от гремучей смеси конденсата, серной кислоты и золы, а люди, использовавшие их, попросту не связывают свое плохое самочувствие, тяжелый воздух в помещении, постоянные проблемы с котлом с качеством материалов, из которых был изготовлен дымоход.

Допускается использовать для обустройства дымохода к газовому котлу:

• кислотоустойчивые марки стали (AISI 316L, AISI 310S);
• плотную керамику.

Для конденсационных котлов допускается использование марок стали серий 4хх, и только с рекомендацией производителя котла.

На рынке строительных материалов,  в специализированных магазинах уже есть все необходимые материалы и элементы для создания качественного дымохода без особых проблем. Разницы в цене с самодельными вариантами не особенно велика, зато результат чище, эстетичный и надежный. Выбирать предстоит из:

• сэндвич-трубы;
• неутепленной стальной трубы;
• керамических труб.

Стальные дымоходы одностенные, двустенные (сэндвич)

Оптимальная температура отводимых газов до 680оС, при достаточных для газового котла 170-240оС.

Практичное и уже готовое решение. Используются две трубы, притом разного размера, вставленные друг в друга. Внутренняя формирует канал дымохода, и ее диаметр определяет характеристики всей конструкции. Большая внешняя труба является защитным кожухом слоя теплоизоляции. Пространство между трубами может оставаться пустым или наполняется базальтовой ватой, обязательно без содержания синтетических связующих, чтобы утеплитель спокойно переносил температуру до 1100оС.

Производятся уже готовые элементы:

• прямая труба 5, 1.0, 1,2 метра;
• колено 30, 45, 90 градусов;
• тройник;
• конус;
• шибер;
• оголовок;
• переходник;
• проходные элементы.

Дымоход собирается словно конструктор, притом в считанные дни даже с учетом прохода перекрытий и стен при необходимости.

При изготовлении внутренней трубы в лучших сэндвич-дымоходах используется сталь 310, 316, в то время как для внешнего кожуха допускается использование листовой стали 4хх серии, так как на нее воздействует меньшая температура, и она не контактирует с агрессивной средой.

Для низкотемпературных дымоходов или отдельных его частей используются так же классические одностенные стальные дымоходы. Марки стали в приоритете те же, что и для внутреннего канала двустенных элементов 310, 316. В крайнем случае, можно самостоятельно изготовить дымоход одностенными трубами, а утепление добавить поверх них. Для этого, например, компания Rockwool специально производит цилиндрический утеплитель, способный выдержать температуру эксплуатации до 680 оС.

Керамические дымоходы

Температура эксплуатации до 1500 оС, чего с лихвой достаточно для газового котла.

Новое из старого забытого. Современные керамические трубы характеризуются малой шершавостью внутренней поверхностью, полной устойчивостью коррозии и влиянию агрессивных сред. Главное,  что керамические дымоходы выделяются прочностью и долговечностью. Это современная альтернатива привычным традиционным кирпичным дымоходам только без недостатков и с удобной конфигурацией.

Устройство керамического дымохода

Керамический дымоход собирается из небольших секций. Каждая из них представляет собой квадратную бетонную основу, внутри которой формируется круглый канал с отводами. Внутри закрепляется керамическая труба, образуя канал будущего дымоотвода.

Бетонный кожух придает прочность конструкции, позволяет возводить высокие дымоходы вплоть до 12-15 метров без дополнительного укрепления. Армирование выполняется непосредственно по внутренним каналам секций.

Дополнительно керамическая труба внутри секции может утепляться базальтовой ватой для надежной теплоизоляции.

Однако не весь дымоход от котла к оголовку на крыше может складываться из керамики. Горизонтальные и многие наклонные элементы формируются стальными трубами, в том числе гофрированными, если это допускает проект установки котельного оборудования.

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

• Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
• Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
• Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
• Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

• Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
• Под навешенным котлом должно быть свободное пространство.
• Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
• Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.
2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.
3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

• конструкция очень тяжёлая и массивная;
• обладает слабой тягой;
• на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
• из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

• большой вес;
• для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

• Одностенная труба.
• Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

Условия надёжной работы

Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:

Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.

Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.

Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:

Мощность (кВт)	Диаметр (мм)	Высота (м)
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11

Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.

Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:

• Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
• Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
• Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.
• Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
• Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Заказать или изготовить собственными силами

Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.

В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

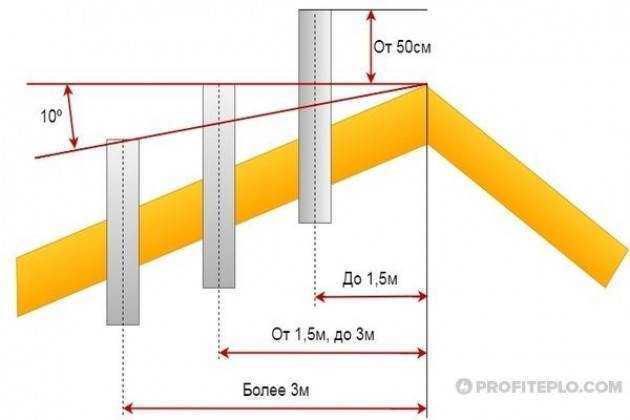

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Высота трубы

Важным с точки зрения противопожарной безопасности и обеспечения ровной тяги является вопрос определения высоты трубы.

Дымоход обязательно должен быть выше края крыши, иначе продукты горения будут «коптить» стены и фронтоны здания, продукты горения не будут эффективно размешиваться с воздухом.

Соотношение высоты и диаметра трубы влияет на тягу. Для большинства бытовых котлов для обеспечения тяги вполне достаточно длины 4-6 метров.

Чтобы котёл нормально функционировал, важно соблюдать соотношение высоты трубы к коньку

Расстояние от конька до трубы.	Высота относительно конька.
До 1.5 метра.	Выше на 500 мм.
1.5 – 3 метра.	В уровень с коньком.
Свыше 3 метров.	Ниже конька на 10°.

Решать проблемы с тягой значительным увеличением высоты дымохода неэффективно — труба будет подвержена большим ветровым нагрузкам. При проблемах с тягой лучше увеличить диаметр и утеплить трубу.

Важно! Высоту дымохода необходимо повышать, если оголовок находится в зоне ветрового подпора. Если рядом стоит высокое здание или дерево с густой кроной, все, что находится «в тени» здания под углом 45°, возможно задувание и обратная тяга

В этом случае поднимают высоту трубы относительно здания, ориентируясь на данные из таблицы

Если рядом стоит высокое здание или дерево с густой кроной, все, что находится «в тени» здания под углом 45°, возможно задувание и обратная тяга. В этом случае поднимают высоту трубы относительно здания, ориентируясь на данные из таблицы.

Основные моменты, которые нужно учесть при расчете дымохода

Безопасная эксплуатация системы отопления во многом зависит от правильного расчета конструктивных и технических параметров дымохода. Это:

• Сечение канала, которое должно соответствовать сечению патрубка отопительного котла. Любые сужения и искривления недопустимы, т.к. они уменьшают пропускную способность дымохода.
• Форма сечения. Оптимальной считается круглая труба, которую легко монтировать и обслуживать. Альтернатива – конструкция овального сечения. А вот от квадратных элементов лучше отказаться из-за низких параметров тяги и накопления сажи в углах канала, которая может легко загореться, даже от небольшой искры.
• Наличие съемной емкости-стакана для сбора конденсата. Данный элемент находится в самой нижней части дымохода.
• Количество уклонов и углов. Действующие нормативы не допускают изменение направления дымохода круче 30° и обустройство более трех поворотов. При этом высоту до точки уклона делают от 500 мм и более, что позволит исключить застой продуктов сгорания, снижение тяги, а главное опасные накопления сажи. Количество горизонтальных участков на всем протяжении дымохода также следует свести к минимуму по тем же причинам.
• Качество соединения труб. Оптимальной считается раструбная жесткая хомутовая фиксация элементов для исключения утечки газа.
• Пожаробезопасные расстояние до стен дома. Данную информацию обязательно нужно посмотреть в технической документации, как для теплогенератора, так и для дымохода (отсутствие подобной информации говорит о том, что производитель не проводил испытания, рекомендованные законом СП 7.13130.2013 п 5.27), так как в противном случае, ограждающие горючие конструкции дымоход и теплогенератор могут попросту воспламениться.
• Утепление. В случае если дымоход состоит только из одной стальной оболочки необходимо его утеплить теплоизоляцией. Но лучше сразу установить утепленный дымоход, который прослужит не в пример больше, а также избавит от проблем, которые могут возникнуть из-за перепада температур на улице. Внешнюю часть трубы дымохода дополнительно утепляют с целью исключить оседание конденсата и его замерзание в зимнее время.
• Высота трубы. Требования нормативов – не менее 500 мм от конька для конструкций высотой в 1,5м, выведенных на кровлю. Если длина трубы составляет 3 м и более, минимальную высоту можно рассчитать, проведя прямую линию от конька до зоны размещения дымохода под наклоном до 10°. Полученная точка укажет допустимую длину трубы, на которую следует ориентироваться.
• Расположение дымохода относительно шахт вентиляции. Дымоход должен быть минимум вровень, а лучше выше шахт вентиляции.
• Наличие вентиляции в помещении с теплогенератором. Если в котельной не была правильно рассчитана или предусмотрена вентиляции, то дымовой канал и теплогенератор попросту не будет работать.

Соблюдение перечисленных нормативных требований – залог надежной и безопасной эксплуатации дымохода.
