Правила монтажа открытой электропроводки: краткие сведения о 3 технических приемах с поясняющими картинками
Обеспечение воздушного зазора
В старых домах электрические магистрали отделялись от древесины воздушным пространством за счет установки проводов на фарфоровые ролики. Коммутационные точки (розетки и выключатели) монтировали на подрозетники, исключающие горение.
Гибкие провода вручную скручивали и фиксировали на керамических изоляторах, закрепленных на строительных элементах.
Такой прием монтажа позволял визуально наблюдать техническое состояние проводов и безопасную работу выключателей, розеток. Повреждение проводки в любом месте было хорошо заметно.
Это же правило безопасности полностью сохранилось в современной ретро проводке, которую монтируют как элитную в респектабельных домах, подчеркивая свою любовь к старине.
Этот способ монтажа требует довольно солидного бюджета. Многим владельцам домов он просто не по карману. Такое оборудование дорогое. Многожильные провода выпускаются с защитой от воздействия света, нагрева и повышенной механической прочностью.
Выключатели и розетки обладают не только красивым дизайном, но и улучшенными коммутационными механизмами.
Монтаж на скобах
При этом способе электрический кабель отделяется от древесины узкой полоской металлической жести, выступающей за кабельную изоляцию, и крепится такими же скобами.
Сечение жил должно быть до 6 мм кв, а все они размещены внутри одной кабельной оболочки.
Монтаж на скобах ухудшает интерьер комнаты. Он больше подходит для производственных помещений.
Проводка в электротехнических плинтусах или кабель каналах
Безопасность методики монтажа основана на использовании пластиковых коробов различного дизайна, не поддерживающих горение. Их вначале крепят на стены, а затем внутрь укладывается проводка и защелкиваются крышки.
Большим преимуществом этого способа является возможность удобной модернизации схемы за счет простого добавления кабеля без применения сложных технологий.
Продажа предоставляет большой ассортимент электротехнических плинтусов и кабель-каналов с различными аксессуарами.
При любом способе открытой проводки возникает необходимость прокладки кабеля через стеновые или другие строительные конструкции. ПУЭ требует изолировать его от древесины металлическими трубами.
Способы прокладки
Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.
Наружная
Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.
Открытый кабель
При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).
Наружная проводка в каркасном доме
Электротехнические трубы
Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.
Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.
Укладка провода в электротехнических трубах
Кабель-каналы
Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.
Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.
Открытая проводка в кабель-каналах
Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.
Скрытая в обшивке проводка
В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.
Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.
Металлические трубы для укладки кабеля
Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.
Составление проекта электроснабжения
В современных деревянных загородных домах устанавливается большое количество бытовой техники и оборудования с высокими показателями энергопотребления. Чаще всего это электрические бойлерные системы, обеспечивающие подачу горячей воды и отопление помещений. Системы водоснабжения, кондиционирования и вентиляции также оборудованы мощными насосами и другими аналогичными элементами. Кроме того, в каждом доме имеется множество электронной бытовой техники, облегчающей домашний труд и повышающей комфортность для проживающих в доме.
Многие владельцы деревянных домов на случай аварийного отключения электричества устанавливают резервные источники питания. Все эти факторы обязательно учитываются при проектировании будущих электромонтажных работ. Особенно тщательно должна проектироваться электропроводка в деревянных домах. Провода и кабели низкого качества, проходящие по деревянным стенам, очень часто приводят к возникновению пожаров. Поэтому проектирование и последующий монтаж должны проводить квалифицированные специалисты-электротехники, обладающие необходимыми знаниями и практическими навыками для выполнения подобных работ. К проекту электроснабжения предъявляются специфические требования. В первую очередь они затрагивают надежность кабельного ввода, автоматическую защиту от коротких замыканий и перепадов напряжения, контурное защитное заземление и молниезащиту. При составлении проекта нужно правильно рассчитать потребляемую мощность, выполнить равномерное распределение всех нагрузок. В деревянных домах в обязательном порядке предусматривается установка УЗО для отключения электропотребления при аварийных ситуациях в сети.
При разработке проекта определяется не только способ прокладки электропроводки, но и кабельно-проводниковая продукция с соответствующими параметрами. Все материалы, используемые для проектирования, должны быть сертифицированы.
Электропроводка в деревянном доме своими руками: пошаговая инструкция, разработки схемы и рекомендации по подключению
Монтаж открытой электропроводки и обзор возможных ошибок
Самостоятельный монтаж электропроводки в каркасном доме
Электропроводка в деревянном доме: пошаговая инструкция с фото
Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики
Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы
Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности
Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.
Нюансы монтажа скрытой проводки в деревянном доме
Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:
- коронка по дереву,
- дрель,
- крепежные скобы (клипсы) по размеру гофры,
- саморезы.
Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия
Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей
Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.
В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.
Монтаж открытой проводки в деревянном доме – плюсы и минусы
Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.
Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.
Монтаж ретро-проводки в деревянных домах – особенности работы
В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.
В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.
При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
Схема разводки электропроводки в деревянном доме
Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.
При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами
Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования. Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.
При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.
После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.
Нормативы и правила
Есть два основных документа, содержащих нормы и правила по монтажу электрической проводки в каркасном доме:
- ПУЭ, или «План устройства электроустановок». «Азбука» для электриков.
- СП, или «Свод правил», в котором подробно описывается электропроводка в каркасном доме.
При изучении этих документов можно наткнуться на несколько нестыковок и противоречивых советов. Например, в ПУЭ уверяют, что скрытую проводку в каркасных домах нужно прятать в металлических трубах, поскольку гофры и металлорукава не обеспечивают должного уровня безопасности. А вот авторы СП не были столь категоричны, разрешив протягивать кабель прямо внутри стен и перегородок без необходимости прятать в трубы. Однако в «Своде правил» указано, что провод должен иметь качественную изоляцию из материалов, не поддерживающих горение. Таковыми являются NYM и ВВГнг.
Прокладка кабеля в металлических трубах
Именно из-за подобных разногласий в начале статьи мы рекомендовали вам обратиться к профессиональным специалистам. Воспользуйтесь хотя бы их консультацией. Будет не лишним пообщаться с представителем МЧС.
Особенности электропроводов
Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:
- Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
- Установка электрощитка на специально подготовленную негорючую поверхность.
- Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
- Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

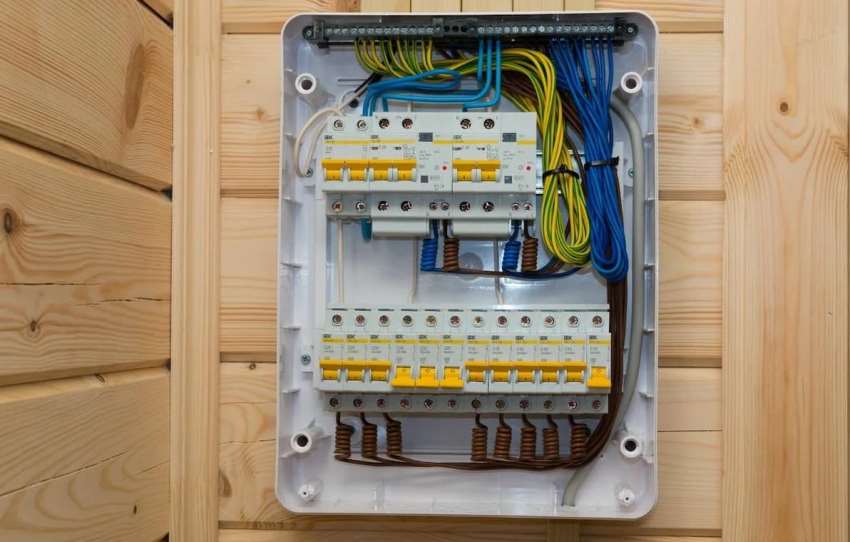

Щиток с автоотключением на несколько ветвей электропроводки
Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:
- важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
- выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
- розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м2;
- не допускать в проводке скруток и избыточного числа изгибов;
- применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
- нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
- для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

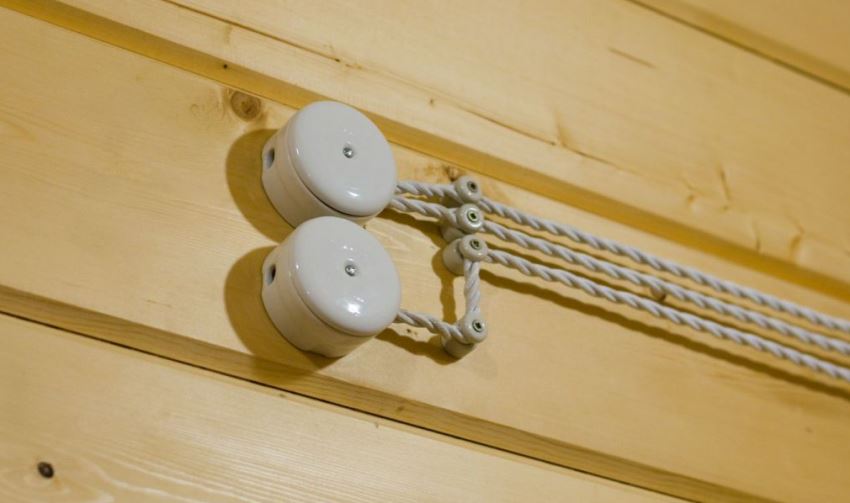

Керамическая распределительная коробка для открытой ретро проводки.
Особые требования к безопасности
Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ-7 и соответствия ГОСТ Р 50571.1— 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.
При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.
Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40%!е(MISSING)е внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.
Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
Порядок монтажа электропроводки пошагово
В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.
Монтаж скрытой электропроводки на видео
Подробно о монтаже электропроводки в квартире
Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме
Монтаж скрытой проводки в частном доме с использованием современного оборудования.
Как провести скрытую электропроводку. Видеоинструкция
При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.
На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).
Общий порядок монтажа описывается следующей последовательностью действий:
- Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
- При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
- Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
- При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
- После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
- Для этого используется заранее подготовленная отделочная штукатурка.
Устройство штроб (канавок) для укладки и крепления электропроводки
Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.
Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
Скоба металлическая для крепления кабеля
Скоба пластиковая для крепления кабеля
Изолятор электрический для крепления ретро проводки
Дюбель стяжка для крепления проводниковой или кабельной продукции
Дюбель-хомут для крепления плоского и круглого кабеля
Самодельный крепеж из стальной ленты
Самодельный крепеж из кусков провода
Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
Пластиковый кабель-канал
По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)
При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает. Установка подрозетников и штробление стен на видео
Установка подрозетников и штробление стен на видео
Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.
Штробление стен
Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.
Сборка схемы электропроводки и соединение проводов на видео
Электромонтаж. Часть 1 – Схемы проводки для “Чайников”
Электромонтаж. Часть 2 – Способы соединения проводников
Электромонтаж. Часть 3 – Сварка проводников
Как сделать проводку в доме за несколько часов – подробно о монтажных работах
Для начала нужно проложить основной кабель. Подводим его по каналам или плинтусам до места, где его пора поднимать по стене (или опускать, в зависимости как вы расположили его), направляем вертикально к розетке и условно прикрепляем скобами
Важно, чтобы его длина была точно измерена
Далее нужно установить распределительные коробки. Их ставят в месте, где основной кабель разделяется на все выключатели и розетки. Нужно подумать о способе крепления провода в РК, как правило, мастера выбирают СИЗ – это наиболее простой и надежный способ, где контакты не окисляются, не расшатываются, удобно крепятся. Кабель закручивается под креплением, разводится таким образом, чтобы края не смогли контактировать между собой. Можно еще использовать обычную скрутку с изоляционной лентой, но так делать не рекомендуется, поскольку срок ее эксплуатации невелик, особенно при большом нагревании кабеля, контакт может со временем пропасть.
Подсоединяем розетки и выключатели. Одна из основных причин, почему проводка в доме своими руками (в срубе) считается достаточно легким процессом, является отсутствие необходимости делать штробы и места под розетки и выключатели. Они крепятся непосредственно на стену саморезами, таким образом, их крепление занимает всего несколько минут.
