Насос для откачки канализации: особенности, выбор

Сравниваем дренажный и фекальный насос

Как уберечь подвалы от затопления, которое может произойти при прорыве водопроводных или канализационных труб, а также во время сильных весенних оттепелей.

Лучшим выходом из этой ситуации является установка специального оборудования, в состав которого входят дренажные или фекальные насосы.

Они помогут быстро вывести нечистоты, избавив жильцов дома от сырости и плесени в подвале, что может привести к разрушению фундамента. Перед походом за покупками стоит ознакомиться с принципом работы этих агрегатов. Это поможет избежать аварийных ситуаций и обеспечит бесперебойную работу оборудования в течение длительного периода.

Особенности эксплуатации фекального и дренажного насосов

Хотя оба типа насосов предназначены для перекачивания загрязненных жидкостей, они имеют одно важное отличие, которое сводится к нескольким особенностям:

• дренажный используется для откачки воды, которая может содержать твердые частицы, такие как песок или мелкие камешки, но их размер не должен превышать 5-12 мм;
• фекальный насос может перекачивать жидкости с густой, тягучей, мутной или маслянистой текстурой, но жидкости, содержащие мелкие твердые частицы, не допускаются.

Для дома можно выбрать фекальный насос с измельчителем или без него, и именно наличие твердых частиц в воде может стать причиной поломки лопастей. Следует также учитывать, что одни установки могут работать с горячими и холодными средами, а другие – исключительно с холодными.

Насосы дренажные: виды и особенности

Агрегаты этого класса делятся на 2 типа:

• поверхностный;
• погружной.

Монтаж поверхностного типа осуществляется на земле в непосредственной близости от ямы, колодца. В них опускают шланг. Откачка будет производиться оборудованием через него.

Поверхностные модели оснащены специальным поплавковым механизмом. Если уровень воды падает, установка отключается. Если она превышает допустимую норму, он включается и начинает перекачивать стоки.

Кроме того, дренажная помпа включает еще 2 трубы – входную и выходную. Через первую всасывается грязная вода из выгребной ямы или колодца. Через вторую она удаляется в определенное место.

У поверхностного типа есть одна важная особенность: если в ваш двигатель попадет жидкость, он выйдет из строя. Поэтому перед покупкой такого очистительного оборудования необходимо предварительно оценить, как быстро и какой объем воды поступает в сливной резервуар. Насос должен успевать ее откачивать. В противном случае он не только не справится с задачей, но и сломается.

Преимуществом поверхностного типа устройства является мобильность. Его легко установить и демонтировать, чтобы при необходимости переместить в другое место.

Принцип работы погружного агрегата такой же, как и поверхностного. Но конструкция отличается, так как он помещается в колодце. Стоки засасываются в устройство через отверстия в его днище.

Погружные модели оснащены поплавковым механизмом и сетчатым фильтром, защищающим внутреннее пространство от мелкого мусора, камней и прочего. Поскольку устройство постоянно погружено в жидкость, оно полностью электрически изолировано.

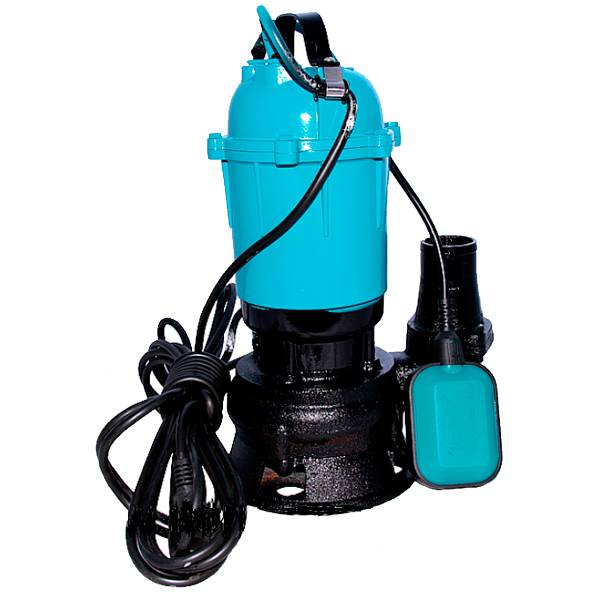

Фекальное оборудование: особенности работы

Насосы этого типа используются там, где необходимо перекачивать воду с высоким содержанием твердых частиц. Ввиду особенности работы в условиях сильно загрязненной среды агрегаты этого типа должны быть надежными в работе и иметь высокую степень незасоряемости.

Диаметр каналов такого оборудования значительно больше, чем у других насосов, что позволяет использовать их во всех отраслях жизнедеятельности человека. Наиболее используемые погружные модели. Они представляют собой устройства для перекачивания загрязненных и сточных вод. При работе такие агрегаты практически не создают шума и вибраций, что является одним из их положительных качеств.

На рынке фекальные помпы представлены различными модификациями, среди них:

• Однофазные и трехфазные;
• С измельчителем;
• Для использования с агрессивными жидкостями.

Составляющие фекального насоса

Фекальные насосы отлично дробят и перекачивают разные бытовые отходы, и имеют большой диаметр всасывающего и выходного отверстия.

В состав устройства насосной конструкции входят следующие составляющие:

1. Основа (на что опирается изделие).
2. Корпус с рабочим колесом.
3. Ведущий вал.
4. Двойное уплотнение вала в масляной камере.
5. Электродвигатель.
6. Крышка двигателя.
7. Крепеж двигателя.
8. Подшипники.
9. Конденсатор.
10. Сальник.
11. Кабель для электропитания.
12. Внешний выключатель.

Многие изделия помимо вышеперечисленных комплектующих имеют поплавок. Понижение уровня жидкости в сточном котловане способствует опусканию поплавка, который автоматически влияет на отключение механизма насоса. Здесь полностью автономный режим и низкий уровень шума.

ВАЖНО! К насосам всегда подключают шланг, через который удаляются нечистоты. Шланг от насоса направляют в бак для сбора канализационных стоков.

Виды насосов и особенности их выбора

Имеющиеся на рынке канализационные насосы-измельчители для бытовых стоков отличаются друг от друга по нескольким параметрам. Зная эти различия, вы сможете выбрать для своего дома именно то оборудование, которое подойдет лучше всего.

Конструкционно все модели подразделяются на такие типы:

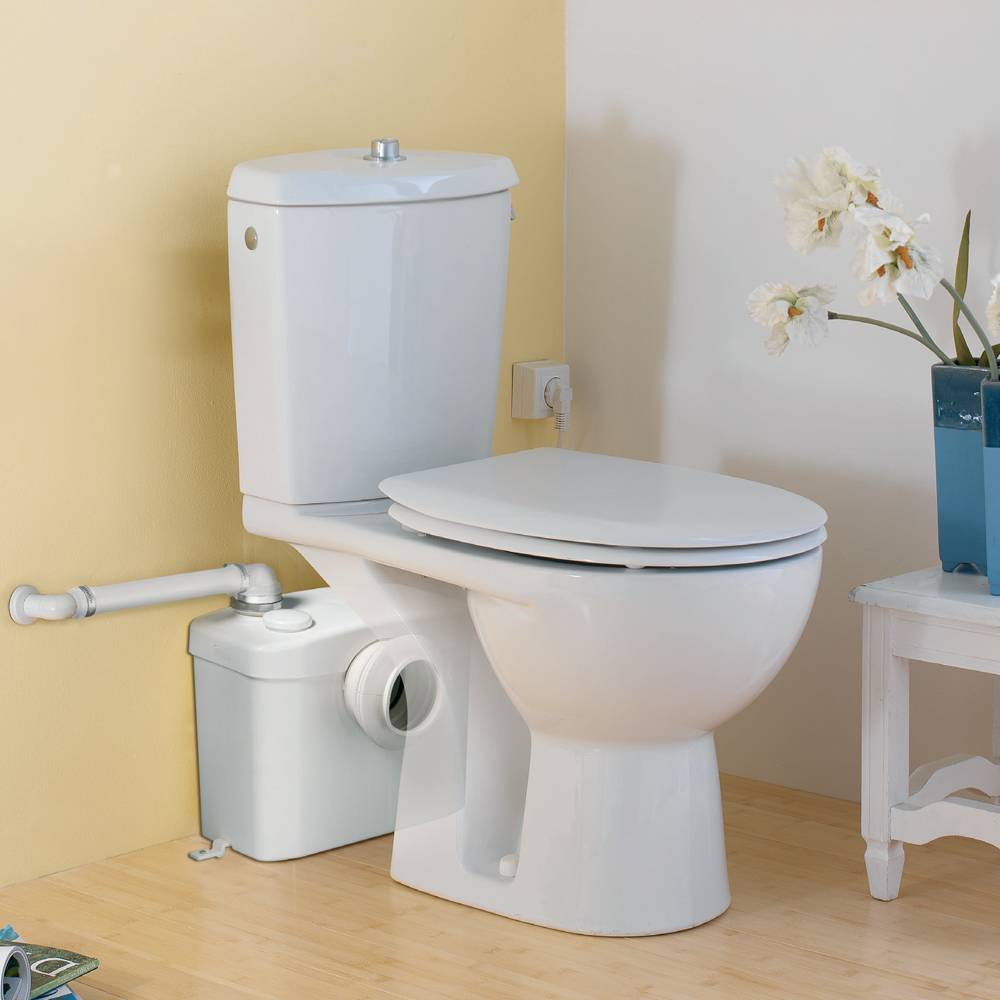

Напольные. Почти незаметны за бачком или за перегородкой. Они не портят эстетику ванной комнаты;

Рис. На фото изображен насос для напольного туалета с режущими лезвиями

Встроенный в унитаз канализационный насос с измельчителем. Такие модели унитазов появились сравнительно недавно. Они не оборудованы сливными бачками. Насос включается автоматически при нажатии кнопки смыва на унитазе, а вода поступает из водопроводной сети.

Рис. Пример унитаза со встроенным насосом

Подвесные насосы, которые имеют компактные размеры. Они используются в сочетании с подвесными унитазами. Как правило, такое устройство скрыто в стене рядом с бачком.

При выборе насоса-измельчителя необходимо обратить внимание на следующие параметры насоса:

1. Возможность подключения нескольких сантехнических устройств. Например, помимо унитаза, к насосу можно подключить слив раковины и душевой кабинки. Если вы хотите организовать такую систему, то приобретите комбинированное устройство, имеющее несколько входов.
2. Температура перекачиваемого содержимого. Канализационный насос с измельчителем для туалета будет работать лучше всего в той температурной среде, для которой он предназначен. Некоторые модели рассчитаны на работу со сливами до 40 градусов. Если вы подключаете устройство только к унитазу, то вам подойдет любой тип насоса. Некоторые модели специально предназначены для перекачивания горячих жидкостей. Они способны пропускать сточные воды температурой до 95 градусов. Если вы планируете подключить к насосу стиральную машину, посудомоечную машину, душ или раковину, выберите подходящую модель для перекачивания горячей воды.
3. Расстояние перекачки, которое представляет собой расстояние от насоса до канализационного стояка. Знание этого размера позволяет наиболее точно подобрать необходимую мощность и требуемый напор.

Рис. Соотношение вертикальных и горизонтальных изменений высоты подъема фекального насоса должно быть учтено при установке

Какие характеристики нужно учитывать

При определении того, какое устройство вам нужно, по возможности руководствуйтесь не ценой, а соответствием устройства вашим потребностям. Купив дорогое оборудование для туалета, но неправильно рассчитав его характеристики, вы вряд ли останетесь довольны результатом. Чтобы выбрать измельчитель для туалета, максимально отвечающий вашим пожеланиям, необходимо учесть несколько нюансов:

• Количество подключенных сантехнических приборов.
• Температура. Если насос необходим для удаления стоков от унитаза, не стоит тратить деньги на модель, которая может работать с жидкостью более высокой температуры. Тем, кто планирует подключить посудомоечную или стиральную машину, необходимо устройство, способное работать с жидкостью, температура которой достигает 90°. Выбрав правильный температурный режим, вы обеспечите более длительное время работы измельчителя и защитите себя от засорения и несчастных случаев.
• Частота удаления отходов.

Рис. Схема установки измельчителя для унитаза

Различные типы насосов либо перерабатывают сточные воды каждый раз, когда вы нажимаете кнопку смыва, либо собирают их до определенного объема. Выбор зависит от ваших предпочтений.

Тип туалета.

Если помещение, отведенное под ванную санузел, небольшое, то у вас есть возможность сэкономить пространство, установив подвесной унитаз. Специально для таких случаев были разработаны компактные модели, которые можно легко спрятать в гипсокартонный короб вместе с бачком и рамой, на которой крепится унитаз. Глубина такого резервуара не превышает 15 см, но это небольшое устройство прекрасно справляется со своими задачами, обеспечивая чистоту и свежесть в помещении.

Уровень шума.

Рекомендуется выбирать устройство с низким уровнем шума.

Параметры выбора

Мощность

Выбирая подходящий насос для откачки сточных вод, учитывайте его мощность. Это напрямую влияет на производительность оборудования, возможность перекачивать вязкие вещества, содержащие твердые частицы, и затраты электроэнергии при эксплуатации. Эта характеристика оказывает влияние на напор, мощность зависит от изготовителя и модели.

Производительность

Показатель того, сколько литров перекачивает агрегат в минуту. Мы рекомендуем устройства от 150 до 600 л/мин, так как для производственных масштабов потребуется более 600 литров.

Тип насоса

По способу установки бывают трех видов: погружные, полупогружные, поверхностные.

• Погружные устройства устанавливаются на дно резервуара, что является трудоемким процессом. Погружной фекальный насос с измельчителем – лучший вариант для септиков и выгребных ям. Устройства надежны, долговечны, недороги, подходят для работы с жидкостями с температурой до 40 градусов. Оснащен поплавковым выключателем, то есть при пустом баке машина отключается.
• Полупогружные устройства в основном монтируются на плавучих основаниях: дно находится в жидкости, верх — снаружи. Размер допустимых твердых включений не должен превышать 15 мм. У него небольшой диаметр выпускной трубы, поэтому полупогружной фекальный насос даже с измельчителем мало подходит для откачки канализации.
• Поверхностные агрегаты размещаются вне резервуаров. Этот тип логичнее всего отнести к базовым моделям, рассчитанным на множество функций, последней из которых будет откачка фекальных масс (если не ассенизаторская станция). Допустимый размер твердых включений до 5 мм, продуктивность небольшая, но они долговечны. Не рекомендуем покупать специально для очистки выгребных ям, есть смысл установить такое приспособление, если оно где-то валяется в сарае на случай, «может, пригодится».

Материал корпуса

• Нержавеющая сталь – устройства дорогие, но прочные и высокопроизводительные
• Чугун – по качеству не уступает нержавейке, весит больше, но дешевле
• Термопластик – недорогие устройства, не практичные и малопроизводительные

Режущий механизм насоса

Независимо от конструкции режущий механизм имеет одно назначение: измельчать примеси органического происхождения до получения однородного потока. Некоторые дорогие и надежные модели справляются с мелкой галькой и песком, но их попадание в агрегат должно быть исключением, а не правилом. Различают следующие виды конструкции режущих механизмов:

• Крыльчатка с режущей кромкой – самый простой и экономичный вариант. Практически все модели ранее оснащались таким механизмом, но производительность таких насосов не слишком высока.
• Двухлопастный нож – перпендикулярно расположенные лезвия обеспечивают достаточно эффективное измельчение компонентов. Также есть модели с тремя лезвиями, они более производительны и надежны.
• Комбинированный режущий механизм в насосах подразумевает наличие трех лопастей, которые плотно прижимаются к перфорированной мембране из износостойкого материала. Помимо того, что включения рассекаются ножом, они еще и протираются, проходя через диафрагму. В результате однородную смесь можно транспортировать по трубам малого диаметра.

Максимальный напор

Эта характеристика указывает на давление, которое может создать насос. Это второй по значимости показатель эффективности механизма. Измеряется в метрах, так как это позволяет понять, на какую высоту насос способен перекачать жидкость. Выбирать такой насос необходимо так, чтобы его напора было достаточно для подъема жидкости на необходимую высоту. Высокое давление можно получить только с помощью дорогих и высокопроизводительных устройств.

Глубина всасывания/погружения

Необходимо учитывать особенность устройства, которая зависит от расположения приусадебного участка – глубину погружения. Этот показатель определяется назначением механизма и влияет на возможность перекачивания нечистот, может находиться в пределах 3-20 м.

Наличие защиты от перегрева

Поплавковые выключатели защищают от работы всухую, однако нельзя исключать, что поплавок может не сработать в загрязненной среде. Если устройство перегреется, встроенное реле защитит его от перегорания.

Правила установки и подключения

До монтажа необходимо изучить инструкцию. Участок установки в частном доме выбирают так, чтобы к прибору можно было легко добраться. Это требуется для периодической чистки от загрязнений. Когда к насосу подключают стиральную машину или посудомойку, нужно постоянно следить за тем, чтобы он не забивался грязью или отложениями солей. Засор можно удалить мягкими средствами. От агрессивной химии повреждаются детали из пластика и резины.

Поверхностный фекальный насос для канализации обязательно фиксируется к основанию.

При установке следуют правилам:

1. Прибор заземляют, используя трехпроводную розетку с заземлением.
2. Безопасность электропитания обеспечивают с помощью автоматики.
3. Корпус фиксируют к полу. Чтобы снизить уровень шума, под насос помещают прокладку из резины. Оборудование не ставят близко к стене, иначе будут распространяться вибрации.
4. Для выпускного трубопровода выбирают жесткие пластиковые или медные трубы. Фитинги устанавливают неразъемные и жесткие.
5. Трубопровод надежно фиксируют к стене, полу и прочим поверхностям.

При соблюдении всех правил монтаж прибора пройдет хорошо.

Особенности отводящего трубопровода

Компактное сантехническое устройство передвигает стоки вверх и по горизонтали. Если есть вертикальный участок в системе, то необходимо сделать отверстие для слива. Оно необходимо, когда требуется очистить трубопровод от засора. При наличии дополнительного отверстия можно избежать вытекания стоков при работе.

Высоту вертикальной отводящей трубы определяют, учитывая минимальный уклон горизонтального трубопровода. Показатель находится в рамках 1-4%, что соответствует 1-4 см на 1 м. В инструкции к прибору указаны максимальные данные высоты подъема стоков и расстояния перекачки жидкости по горизонтали. При этом стоит учитывать, что при подъеме на 1 м горизонтальное расстояние сокращается на 10 м.

2 Основные виды насосов

Насосы для откачки выгребных ям различаются за конструкциями и способами установки. Для откачки воды, загрязненной примесями, лучше всего воспользоваться погружным, полупогружным или поверхностным агрегатом.

2.1 Погружные модели

Данные агрегаты применяются в химически агрессивной среде. Имеют устойчивый к коррозии чугунный или стальной корпус. Маломощные модели изготавливаются из толстого пластика. Он так же не подлежит коррозии, но боится агрессивных бактерий и менее устойчив к ударам. Такие механизмы имеют значительно меньший вес, легко транспортируются и опускаются в яму.

Погружной насос устанавливается на самом дне ямы в горизонтальном или вертикальном положении. Для этого:

• на стены ямы устанавливаются направляющие, чтобы насос для откачки не перекосился;
• на дно аппарата устанавливается патрубок для откачки нечистот;
• погружной агрегат опускают с помощью троса или цепи и включают в электросеть.

Работа механизма контролируется с помощью поплавка. Когда уровень стоков становится низким, выкачка прекращается. Этот вид чаще остальных имеет измельчитель, поэтому может полностью выкачать стоки с ям и приямков.

Достоинства:

• имеют максимальную производительность (400 кубических метров в час);
• работа стационарная;
• полностью защищены от агрессивной среды;
• большая мощность (40 кВт);
• бесшумная работа;
• способны работать круглый год;
• автоматическая работа;
• выкачивание жидкостей с твердыми включениями.

Недостатки: необходимость полностью очищать от фекалий при поломке или переносе на другую позицию.

2.2 Полупогружные модели

Данное оборудование так же погружается в яму, только рабочий механизм устанавливается выше поверхности жидкости. Рабочее колесо находится внутри стоков. Двигатель имеет меньшую мощность, сравнительно с предыдущим, но тоже эффективно справляется со своей задачей.

Корпус не контактирует с агрессивной средой, поэтому не нужна особая защита. Чаще всего изготавливаются из алюминия, но бывают и пластиковые варианты.

Насосы для выгребной ямы полупогружного типа устанавливаются на специальных поплавках, с помощью которых оборудование постоянно находится над поверхностью жидкости.

Не смотря на то, что данные агрегаты могут работать автономно, рекомендуется закрепить на нем трос и присоединить его к горизонтальной опоре.

Полупогружные механизмы используются только тогда, когда конструкция септика или ямы предусматривает его установку.

Насос для выгребной ямы с измельчителем

Достоинства:

• высокая эффективность;
• ремонтопригодность и доступ к двигателю;
• устанавливается стационарно;
• возможность использовать мощный двигатель.

Недостатки:

• двигатель не защищен от агрессивной среды;
• отсутствие измельчителя;
• шумная работа;
• сложный монтаж.

2.3 Поверхностные модели

Наиболее привлекательный вариант для осушения выгребной ямы, если она сильно заполнена. Устанавливается на поверхности, рядом с резервуаром. Внутрь опускается только всасывающий патрубок.

Имеют небольшую мощность и производительность, ограниченную размером патрубка и транспортного трубопровода.

Корпус делается из легкого материала, защита предусматривает только антикоррозионные материалы. Легко транспортируются.

Данные агрегаты не устанавливаются стационарно. Для них возле ямы необходимо оборудовать специальное помещение с теплоизоляцией и постоянной подачей электроэнергии. Жидкость не должна замерзать, так как это приведет к поломке.

Такой тип выкачиваемого оборудования не снабжается встроенными устройствами для измельчения. Они покупаются отдельно, либо нужно следить за тем, что попадает в выгребную яму.

Зато такой насос сильно не загрязняется и легко используется для подачи технической воды или откачивания воды с затопленного помещения.

Достоинства:

• мобильность;
• низкая стоимость;
• широко используется по другим назначениям.

Недостатки:

• производительность и напор ограничены;
• сложность в стационарной установке;
• шумная работа;
• отсутствие измельчителя.

2.4 Зачем используется измельчитель?

Фекальные насосы имеют ограничения по размерам твердых частиц в перекачиваемой жидкости (чаще до 10 мм). Чтобы решить такую проблему, существует два варианта:

• Избегать попадания в канализацию твердых, волокнистых и абразивных веществ. Ставить фильтры на стоки или оборудовать многокамерные септики.
• Покупать погружной насос, который имеет встроенный измельчитель либо отдельно измельчитель. Перекачиваемую жидкость перемалывать предварительно до практически однородной массы.

Выбор зависит от того, каким способом эксплуатируется канализация. Если нет возможности или желания следить за содержимым канализации, измельчитель нужен обязательно.

Особенности эксплуатации и установки

При выборе фекального насоса для канализации необходимо, в первую очередь, опираться на условия эксплуатации оборудования. Если вы ищете технику для дачи сезонного проживания, нет необходимости тратиться на дорогие и мощные погружные модели. Для этих целей оптимальными будут небольшие и мобильные поверхностные установки. Они хороши тем, что их можно брать с собой на зиму: они весят от 5 до 12 кг в зависимости от мощности. Если оборудование подбирается для частного дома постоянного проживания, есть смысл приобрести более дорогое оборудование, которое можно будет монтировать стационарно.

Погружной фекальный насос

Данное оборудование может быть установлено стационарно или мобильно. При стационарной установке внизу делается площадка, к которой крепится корпус. Трубы (обычно пластиковые) подсоединяются к выходному патрубку. Вариант неплохой, но если возникнет необходимость в ремонте или обслуживании, непонятно как достать установку.

Трубу, выходящую из насоса, можно вывести на поверхность земли или вывести на стену и провести, например, подземную трубу к накопительной емкости. Это вариант для тех, у кого к септику/выгребной яме обычная ассенизационная машина не может дотянуться. В этом случае необходимо вызывать специальную машину с длинным шлангом. Но пара таких вызовов равна стоимости грязевого насоса среднего класса. Поэтому часто в таких случаях сооружается/устанавливается накопительная емкость в доступных местах, остатки откачиваются с помощью фекального насоса, а затем вызывается обычная машина.

Второй вариант, мобильный, в этом плане лучше. Вдоль одной из стенок резервуара монтируют два прута. Диаметр: чуть меньше диаметра отверстий в корпусе. К верхней части погружного канализационного насоса крепится цепь, а к выходному патрубку подсоединяется гофрированная труба. Далее на установленные прутья надевают корпус, и, как и на рельсах, устройство опускается на дно. При таком способе установки при необходимости насос вытаскивают за цепь. Недостаток только один – необходимость использования гофрированных труб. Их строение приводит к тому, что трубы часто засоряются, соответственно их нужно менять, так как чистить их очень неприятно.

На моделях с нижним всасывающим патрубком можно не использовать гофрированный шланг. В этом случае монтируют жесткую (пластиковую) трубу, конец ее выводят так, чтобы опускающийся по направляющим насос насаживался на него.

И самый простой вариант установки: просто на цепи опустить устройство на дно. Когда стоки откачаны до нужного уровня, оборудование выключается и вынимается из резервуара, промывается, просушивается и выносится в подсобное помещение до следующего использования.

Несмотря на довольно сложную установку, погружные фекальные насосы пользуются наибольшей популярностью. Это связано с тем, что они обычно более мощные и могут также перекачивать среды с частицами размером до 50 мм. И именно погружные модели могут быть с измельчителем.

Преимущества погружных насосов:

• Они могут поднимать жидкости с больших глубин.
• Может работать в автоматическом режиме, с помощью поплавка, контролирующего уровень жидкости.
• Не нужно беспокоиться об охлаждении.
• Низкий уровень шума.

Именно погружные фекальные насосы могут развивать мощность, достаточную для выкачивания содержимого с большой глубины

В случае с канализацией это может быть не так важно — септики не такие глубокие. Но при необходимости нечистоты можно откачивать на большое расстояние по поверхности

Главное, чтобы шлангов хватило.

Ошибки при установке

При установке канализационного насоса следует избегать следующих ошибок:

• Использование кабеля, не соответствующего мощности двигателя (недостаточное сечение или неверный подбор количества жил).
• Ненадежная фиксация агрегата при погружении.
• Отсутствие автоматизации. Из-за этого может возникнуть работа всухую, что приведет к перегреву оборудования и его выходу из строя.
• Неправильное соединение впускного и выпускного патрубков.
• Изготовление самодельного насоса для откачки из некачественных материалов.
